Камеры кругового обзора *
Начало движения и вождение автомобиля 6-131
6
В левой и правой частях экрана системы выво-
дятся изображения двух типов.Изображение пространства вокруг автомобиля
и позади него.

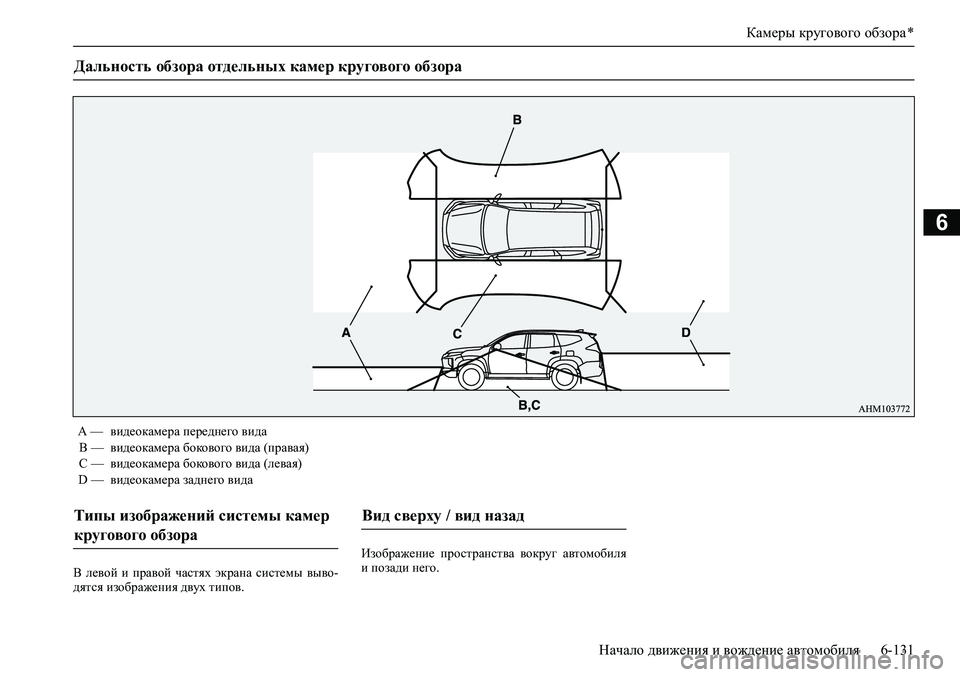

Дальность обзора отдельных камер кругового обзора
A — видеокамера переднего вида
B — видеокамера бокового вида (правая)
C — видеокамера бокового вида (левая)
D — видеокамера заднего вида
Типы изображений системы камер
кругового обзора Вид сверху / вид назад

Камеры кругового обзора *
6-132 Начало движения и вождение автомобиля
6

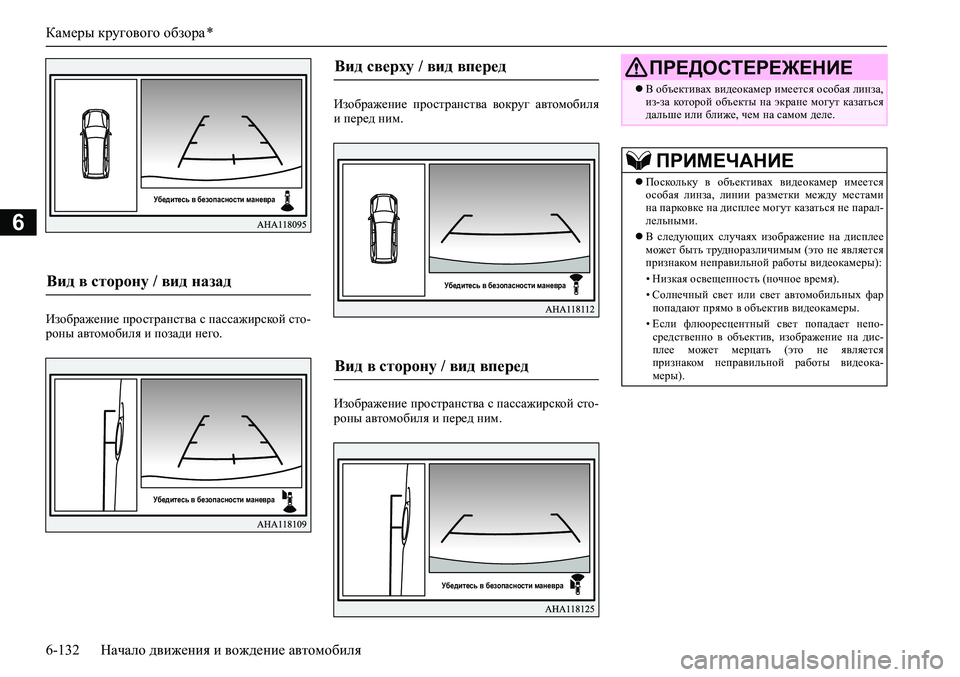

Изображение пространства с пассажирской сто-
роны автомобиля и позади него.Изображение пространства вокруг автомобиля
и перед ним.
Изображение пространства с пассажирской сто-
роны автомобиля и перед ним.
Вид в сторону / вид назад
Убедитесь в безопасности маневра
Убедитесь в безопасности маневра
Вид сверху / вид вперед
Вид в сторону / вид вперед
Убедитесь в безопасности маневра
Убедитесь в безопасности маневра
ПРЕДОСТЕРЕЖЕНИЕ
В объективах видеокамер имеется особая линза,
из-за которой объекты на экране могут казаться
дальше или ближе, чем на самом деле.
ПРИМЕЧАНИЕ
Поскольку в объективах видеокамер имеется
особая линза, линии разметки между местами
на парковке на дисплее могут казаться не парал-
лельными.
В следующих случаях изображение на дисплее
может быть трудноразличимым (это не является
признаком неправильной работы видеокамеры):
• Низкая освещенность (ночное время).
• Солнечный свет или свет автомобильных фар
попадают прямо в объектив видеокамеры.
• Если флюоресцентный свет попадает непо-
средственно в объектив, изображение на дис-
плее может мерцать (это не является
признаком неправильной работы видеока-
меры).

Камеры кругового обзора *
Начало движения и вождение автомобиля 6-133
6

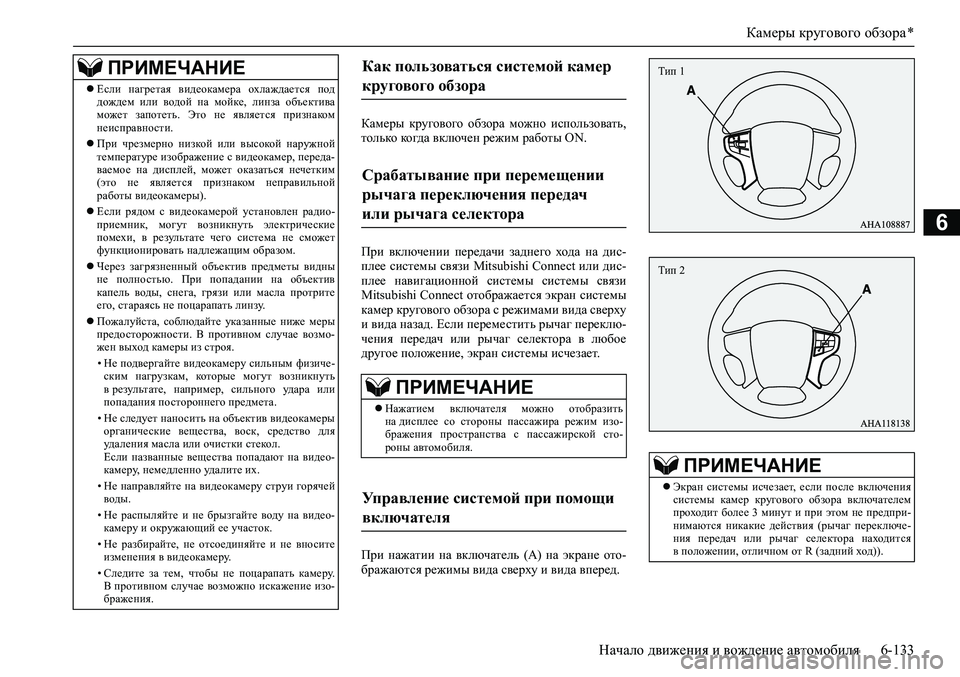

Камеры кругового обзора можно использовать,
только когда включен режим работы ON.
При включении передачи заднего хода на дис-
плее системы связи Mitsubishi Connect или дис-
плее навигационной системы системы связи
Mitsubishi Connect отображается экран системы
камер кругового обзора с режимами вида сверху
и вида назад. Если переместить рычаг переклю-
чения передач или рычаг селектора в любое
другое положение, экран системы исчезает.
При нажатии на включатель (А) на экране ото-
бражаются режимы вида сверху и вида вперед.
Если нагретая видеокамера охлаждается под
дождем или водой на мойке, линза объектива
может запотеть. Это не является признаком
неисправности.
При чрезмерно низкой или высокой наружной
температуре изображение с видеокамер, переда-
ваемое на дисплей, может оказаться нечетким
(это не является признаком неправильной
работы видеокамеры).
Если рядом с видеокамерой установлен радио-
приемник, могут возникнуть электрические
помехи, в результате чего система не сможет
функционировать надлежащим образом.
Через загрязненный объектив предметы видны
не полностью. При попадании на объектив
капель воды, снега, грязи или масла протрите
его, стараясь не поцарапать линзу.
Пожалуйста, соблюдайте указанные ниже меры
предосторожности. В противном случае возмо-
жен выход камеры из строя.
• Не подвергайте видеокамеру сильным физиче-
ским нагрузкам, которые могут возникнуть
в результате, например, сильного удара или
попадания постороннего предмета.
• Не следует наносить на объектив видеокамеры
органические вещества, воск, средство для
удаления масла или очистки стекол.
Если названные вещества попадают на видео-
камеру, немедленно удалите их.
• Не направляйте на видеокамеру струи горячей
воды.
• Не распыляйте и не брызгайте воду на видео-
камеру и окружающий ее участок.
• Не разбирайте, не отсоединяйте и не вносите
изменения в видеокамеру.
• Следите за тем, чтобы не поцарапать камеру.
В противном случае возможно искажение изо-
бражения.
ПРИМЕЧАНИЕКак пользоваться системой камер
кругового обзора
Срабатывание при перемещении
рычага переключения передач
или рычага селектора
ПРИМЕЧАНИЕ
Нажатием включателя можно отобразить
на дисплее со стороны пассажира режим изо-
бражения пространства с пассажирской сто-
роны автомобиля.
Управление системой при помощи
включателя
ПРИМЕЧАНИЕ
Экран системы исчезает, если после включения
системы камер кругового обзора включателем
проходит более 3 минут и при этом не предпри-
нимаются никакие действия (рычаг переключе-
ния передач или рычаг селектора находится
в положении, отличном от R (задний ход)).
Тип 1
Тип 2

Камеры кругового обзора *
6-134 Начало движения и вождение автомобиля
6

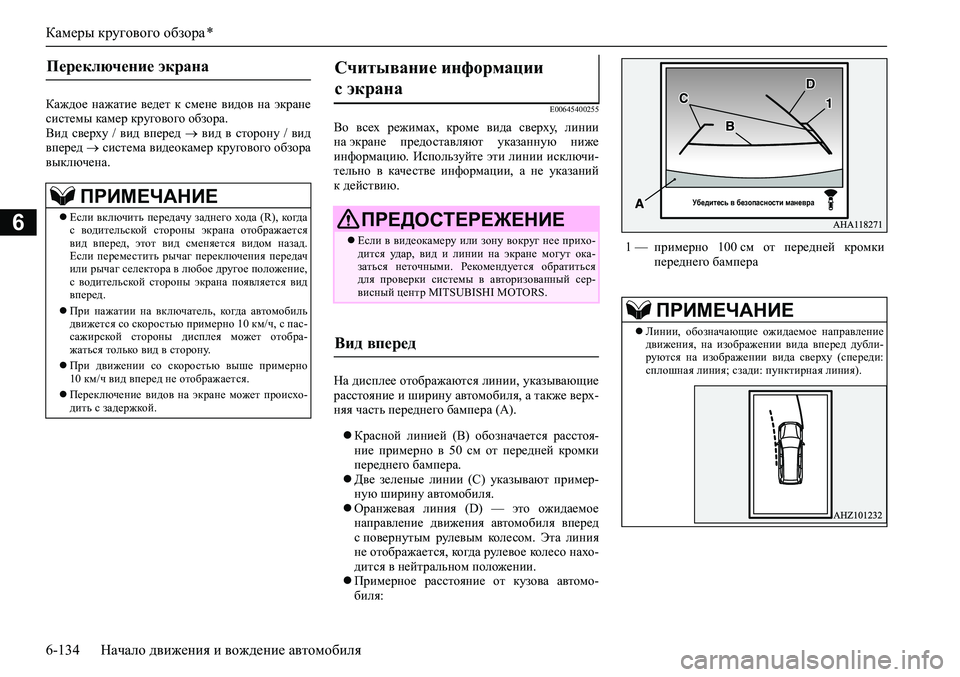

Каждое нажатие ведет к смене видов на экране
системы камер кругового обзора.
Вид сверху / вид вперед  вид в сторону / вид
вперед  система видеокамер кругового обзора
выключена.E00645400255
Во всех режимах, кроме вида сверху, линии
на экране предоставляют указанную ниже
информацию. Используйте эти линии исключи-
тельно в качестве информации, а не указаний
к действию.
На дисплее отображаются линии, указывающие
расстояние и ширину автомобиля, а также верх-
няя часть переднего бампера (А).
Красной линией (B) обозначается расстоя-
ние примерно в 50 см от передней кромки
переднего бампера.
Две зеленые линии (С) указывают пример-
ную ширину автомобиля.
Оранжевая линия (D) — это ожидаемое
направление движения автомобиля вперед
с повернутым рулевым колесом. Эта линия
не отображается, когда рулевое колесо нахо-
дится в нейтральном положении.
Примерное расстояние от кузова автомо-
биля:
Переключение экрана
ПРИМЕЧАНИЕ
Если включить передачу заднего хода (R), когда
с водительской стороны экрана отображается
вид вперед, этот вид сменяется видом назад.
Если переместить рычаг переключения передач
или рычаг селектора в любое другое положение,
с водительской стороны экрана появляется вид
вперед.
При нажатии на включатель, когда автомобиль
движется со скоростью примерно 10 км/ч, с пас-
сажирской стороны дисплея может отобра-
жаться только вид в сторону.
При движении со скоростью выше примерно
10 км/ч вид вперед не отображается.
Переключение видов на экране может происхо-
дить с задержкой.
Считывание информации
с экрана

ПРЕДОСТЕРЕЖЕНИЕ
Если в видеокамеру или зону вокруг нее прихо-
дится удар, вид и линии на экране могут ока-
заться неточными. Рекомендуется обратиться
для проверки системы в авторизованный сер-
висный центр MITSUBISHI MOTORS.
Вид вперед
1 — примерно 100 см от передней кромки
переднего бампера
ПРИМЕЧАНИЕ
Линии, обозначающие ожидаемое направление
движения, на изображении вида вперед дубли-
руются на изображении вида сверху (спереди:
сплошная линия; сзади: пунктирная линия).
Убедитесь в безопасности маневра

Камеры кругового обзора *
Начало движения и вождение автомобиля 6-135
6
E00645600260

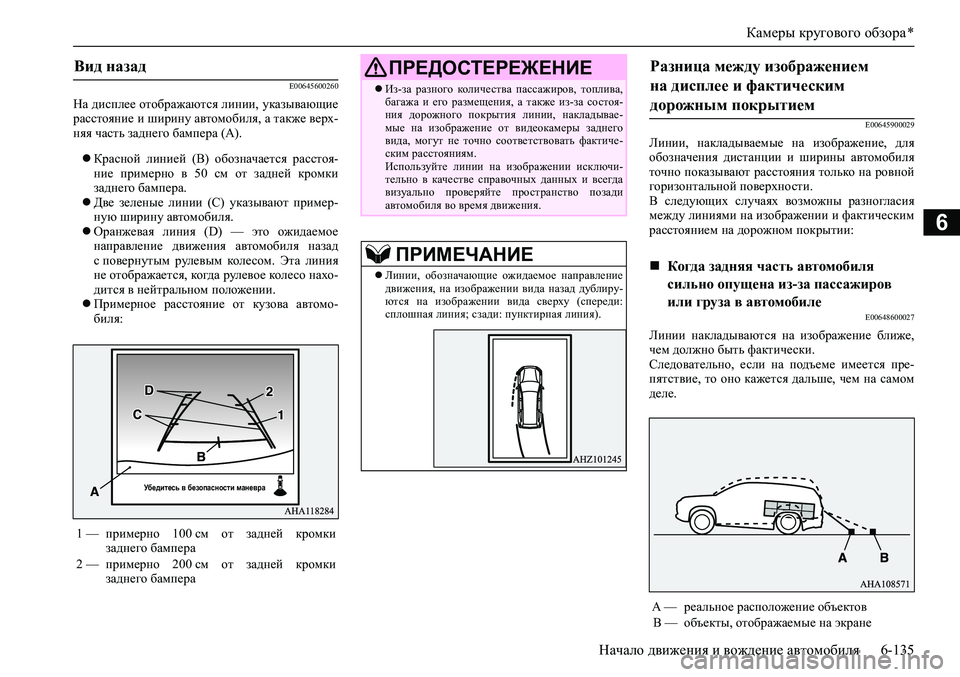

На дисплее отображаются линии, указывающие
расстояние и ширину автомобиля, а также верх-
няя часть заднего бампера (А).
Красной линией (B) обозначается расстоя-
ние примерно в 50 см от задней кромки
заднего бампера.
Две зеленые линии (С) указывают пример-
ную ширину автомобиля.
Оранжевая линия (D) — это ожидаемое
направление движения автомобиля назад
с повернутым рулевым колесом. Эта линия
не отображается, когда рулевое колесо нахо-
дится в нейтральном положении.
Примерное расстояние от кузова автомо-
биля:
E00645900029
Линии, накладываемые на изображение, для
обозначения дистанции и ширины автомобиля
точно показывают расстояния только на ровной
горизонтальной поверхности.
В следующих случаях возможны разногласия
между линиями на изображении и фактическим
расстоянием на дорожном покрытии:
E00648600027
Линии накладываются на изображение ближе,
чем должно быть фактически.
Следовательно, если на подъеме имеется пре-
пятствие, то оно кажется дальше, чем на самом
деле.
Вид назад
1 — примерно 100 см от задней кромки
заднего бампера
2 — примерно 200 см от задней кромки
заднего бампера
Убедитесь в безопасности маневра
ПРЕДОСТЕРЕЖЕНИЕ
Из-за разного количества пассажиров, топлива,
багажа и его размещения, а также из-за состоя-
ния дорожного покрытия линии, накладывае-
мые на изображение от видеокамеры заднего
вида, могут не точно соответствовать фактиче-
ским расстояниям.
Используйте линии на изображении исключи-
тельно в качестве справочных данных и всегда
визуально проверяйте пространство позади
автомобиля во время движения.
ПРИМЕЧАНИЕ
Линии, обозначающие ожидаемое направление
движения, на изображении вида назад дублиру-
ются на изображении вида сверху (спереди:
сплошная линия; сзади: пунктирная линия).
Разница между изображением
на дисплее и фактическим
дорожным покрытием
Когда задняя часть автомобиля
сильно опущена из-за пассажиров
или груза в автомобиле
A — реальное расположение объектов
B — объекты, отображаемые на экране

Камеры кругового обзора *
6-136 Начало движения и вождение автомобиля
6
E00648700028

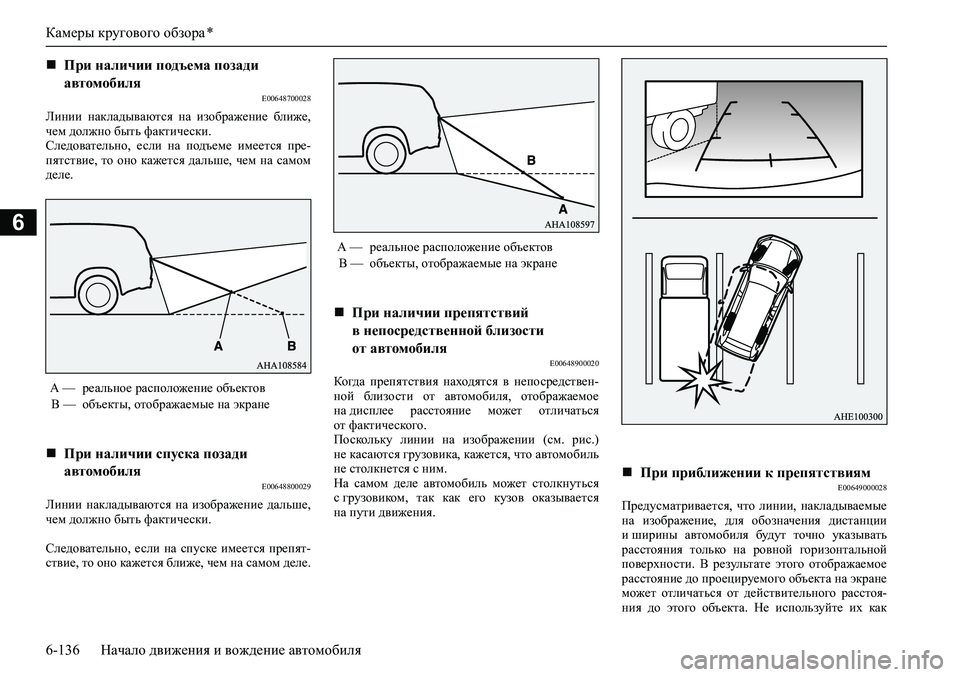

Линии накладываются на изображение ближе,
чем должно быть фактически.
Следовательно, если на подъеме имеется пре-
пятствие, то оно кажется дальше, чем на самом
деле.
E00648800029
Линии накладываются на изображение дальше,
чем должно быть фактически.
Следовательно, если на спуске имеется препят-
ствие, то оно кажется ближе, чем на самом деле.
E00648900020
Когда препятствия находятся в непосредствен-
ной близости от автомобиля, отображаемое
на дисплее расстояние может отличаться
от фактического.
Поскольку линии на изображении (см. рис.)
не касаются грузовика, кажется, что автомобиль
не столкнется с ним.
На самом деле автомобиль может столкнуться
с грузовиком, так как его кузов оказывается
на пути движения.
E00649000028
Предусматривается, что линии, накладываемые
на изображение, для обозначения дистанции
и ширины автомобиля будут точно указывать
расстояния только на ровной горизонтальной
поверхности. В результате этого отображаемое
расстояние до проецируемого объекта на экране
может отличаться от действительного расстоя-
ния до этого объекта. Не используйте их как
При наличии подъема позади
автомобиля
A — реальное расположение объектов
B — объекты, отображаемые на экране
При наличии спуска позади
автомобиля
A — реальное расположение объектов
B — объекты, отображаемые на экране
При наличии препятствий
в непосредственной близости
от автомобиля
При приближении к препятствиям

Камеры кругового обзора *
Начало движения и вождение автомобиля 6-137
6
ориентир для оценки расстояния до препят-
ствий.
Пример: на экране отображается, что точка В
ближе к автомобилю, чем точки С и А.
На самом деле точки А и В находятся на одина-
ковом расстоянии от автомобиля, а точка С
находится дальше, чем точки А и В.
E00646100028

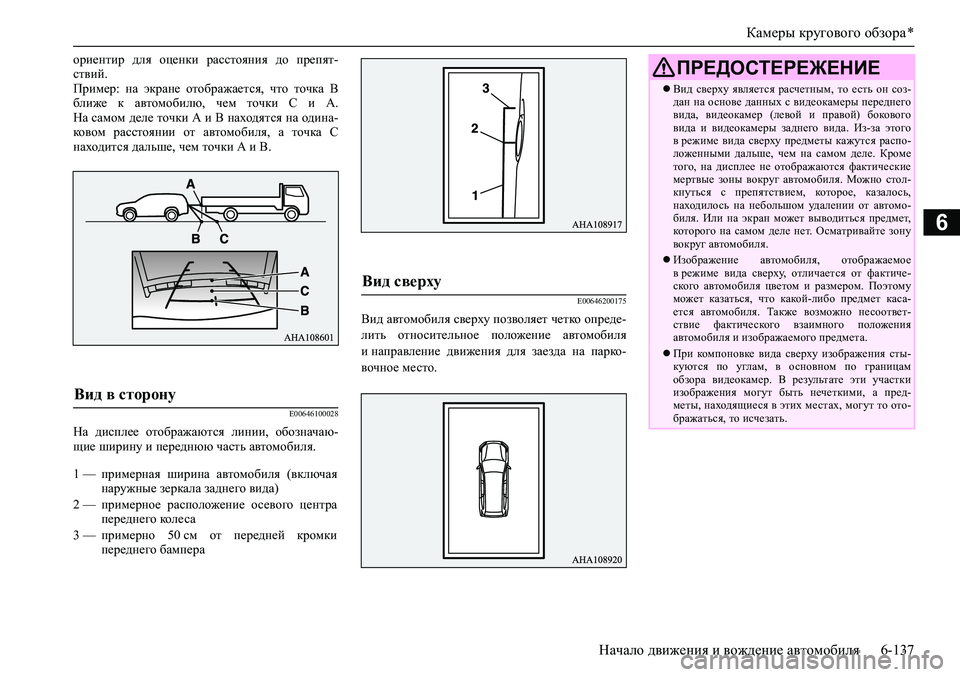

На дисплее отображаются линии, обозначаю-
щие ширину и переднюю часть автомобиля.
E00646200175
Вид автомобиля сверху позволяет четко опреде-
лить относительное положение автомобиля
и направление движения для заезда на парко-
вочное место.
Вид в сторону
1 — примерная ширина автомобиля (включая
наружные зеркала заднего вида)
2 — примерное расположение осевого центра
переднего колеса
3 — примерно 50 см от передней кромки
переднего бампера
Вид сверху
ПРЕДОСТЕРЕЖЕНИЕ
Вид сверху является расчетным, то есть он соз-
дан на основе данных с видеокамеры переднего
вида, видеокамер (левой и правой) бокового
вида и видеокамеры заднего вида. Из-за этого
в режиме вида сверху предметы кажутся распо-
ложенными дальше, чем на самом деле. Кроме
того, на дисплее не отображаются фактические
мертвые зоны вокруг автомобиля. Можно стол-
кнуться с препятствием, которое, казалось,
находилось на небольшом удалении от автомо-
биля. Или на экран может выводиться предмет,
которого на самом деле нет. Осматривайте зону
вокруг автомобиля.
Изображение автомобиля, отображаемое
в режиме вида сверху, отличается от фактиче-
ского автомобиля цветом и размером. Поэтому
может казаться, что какой-либо предмет каса-
ется автомобиля. Также возможно несоответ-
ствие фактического взаимного положения
автомобиля и изображаемого предмета.
При компоновке вида сверху изображения сты-
куются по углам, в основном по границам
обзора видеокамер. В результате эти участки
изображения могут быть нечеткими, а пред-
меты, находящиеся в этих местах, могут то ото-
бражаться, то исчезать.

Камеры кругового обзора *
6-138 Начало движения и вождение автомобиля
6
E00693000180

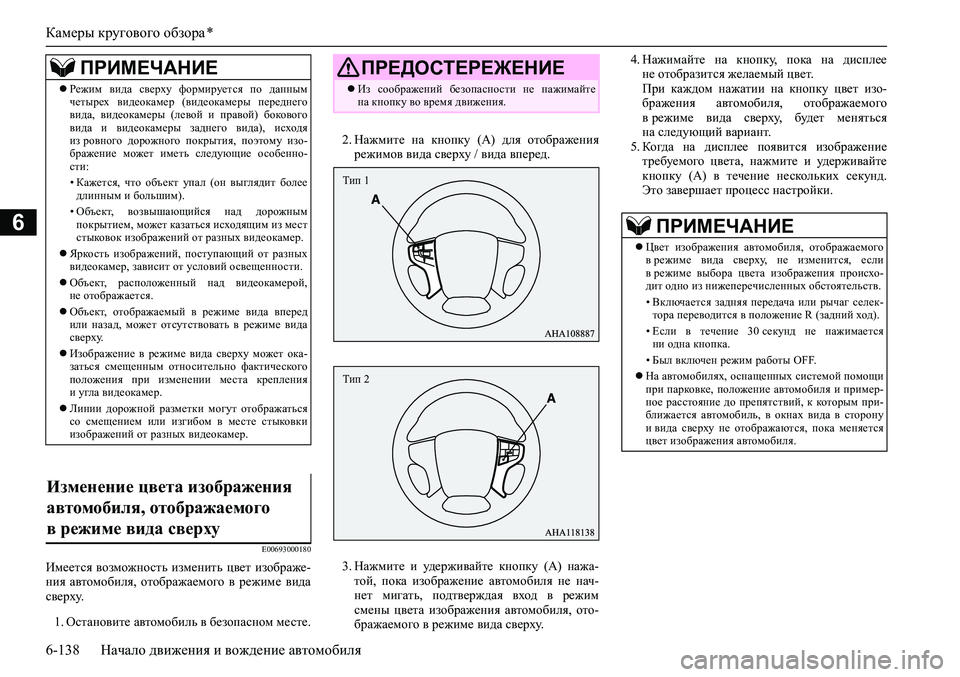

Имеется возможность изменить цвет изображе-
ния автомобиля, отображаемого в режиме вида
сверху.
1. Остановите автомобиль в безопасном месте.2. Нажмите на кнопку (A) для отображения
режимов вида сверху / вида вперед.
3. Нажмите и удерживайте кнопку (А) нажа-
той, пока изображение автомобиля не нач-
нет мигать, подтверждая вход в режим
смены цвета изображения автомобиля, ото-
бражаемого в режиме вида сверху.4. Нажимайте на кнопку, пока на дисплее
не отобразится желаемый цвет.
При каждом нажатии на кнопку цвет изо-
бражения автомобиля, отображаемого
в режиме вида сверху, будет меняться
на следующий вариант.
5. Когда на дисплее появится изображение
требуемого цвета, нажмите и удерживайте
кнопку (А) в течение нескольких секунд.
Это завершает процесс настройки.
ПРИМЕЧАНИЕ
Режим вида сверху формируется по данным
четырех видеокамер (видеокамеры переднего
вида, видеокамеры (левой и правой) бокового
вида и видеокамеры заднего вида), исходя
из ровного дорожного покрытия, поэтому изо-
бражение может иметь следующие особенно-
сти:
• Кажется, что объект упал (он выглядит более
длинным и большим).
• Объект, возвышающийся над дорожным
покрытием, может казаться исходящим из мест
стыковок изображений от разных видеокамер.
Яркость изображений, поступающий от разных
видеокамер, зависит от условий освещенности.
Объект, расположенный над видеокамерой,
не отображается.
Объект, отображаемый в режиме вида вперед
или назад, может отсутствовать в режиме вида
сверху.
Изображение в режиме вида сверху может ока-
заться смещенным относительно фактического
положения при изменении места крепления
и угла видеокамер.
Линии дорожной разметки могут отображаться
со смещением или изгибом в месте стыковки
изображений от разных видеокамер.
Изменение цвета изображения
автомобиля, отображаемого
в режиме вида сверху

ПРЕДОСТЕРЕЖЕНИЕ
Из соображений безопасности не нажимайте
на кнопку во время движения.
Тип 1
Тип 2
ПРИМЕЧАНИЕ
Цвет изображения автомобиля, отображаемого
в режиме вида сверху, не изменится, если
в режиме выбора цвета изображения происхо-
дит одно из нижеперечисленных обстоятельств.
• Включается задняя передача или рычаг селек-
тора переводится в положение R (задний ход).
• Если в течение 30 секунд не нажимается
ни одна кнопка.
• Был включен режим работы OFF.
На автомобилях, оснащенных системой помощи
при парковке, положение автомобиля и пример-
ное расстояние до препятствий, к которым при-
ближается автомобиль, в окнах вида в сторону
и вида сверху не отображаются, пока меняется
цвет изображения автомобиля.
