Шины
Техническое обслуживание автомобиля 10-13
10
E01007201631E01001902691Износ шин зависит от состояния автомобиля,
состояния дорожного покрытия и стиля вожде-
ния. Чтобы уравнять износ и продлить срок
службы шин, рекомендуется переставлять
колеса сразу же после выявления повышенного
износа или при заметной разнице в износе шин
передних и задних колес.
При перестановке колес убедитесь в отсутствии
неравномерного износа и повреждений шин.
Повышенный износ обычно связан с непра-
вильным давлением воздуха в шинах, непра-
вильной регулировкой углов установки колес,
дисбалансом колеса или с резкими торможени-
ями. Рекомендуется проверить эти параметры
в авторизованном сервисном центре
MITSUBISHI MOTORS для выявления причин
неравномерного износа протектора.
ПРЕДОСТЕРЕЖЕНИЕ
Следует устанавливать шины одного размера,
одного типа и одного производителя, с одинако-
вой степенью износа. Запрещается устанавли-
вать шины разного размера, разного типа,
разных производителей или с разной степенью
износа. В этом случае повышается температура
масла в дифференциале, что может привести
к неисправности трансмиссии. Кроме того,
в трансмиссии возникают повышенные
нагрузки, которые могут привести к утечке
масла, заклиниванию деталей и к другим
серьезным неисправностям.
Замена шин и колесных дисков
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается установка шин, размеры которых
отличаются от указанных выше, а также
совместная установка шин различных моделей,
поскольку это отрицательно влияет на безопас-
ность движения.
См. раздел «Шины и колесные диски», стр. 11-6.
Даже если колесный диск имеет тот же посадоч-
ный диаметр и вылет, что и оригинальный, его
форма может не позволить правильно его уста-
новить. Перед приобретением новых колесных
дисков рекомендуем проконсультироваться
у специалистов авторизованного сервисного
центра MITSUBISHI MOTORS.
Если Ваш автомобиль оборудован системой кон-
троля давления в шинах, разрешается использо-
вать только оригинальные колесные диски
MITSUBISHI MOTORS.
Использование других колесных дисков может
привести к утечкам воздуха и повреждению дат-
чиков, так как датчики системы контроля давле-
ния в шинах не смогут быть установлены
правильно.
См. раздел «Система контроля давления
в шинах (СКДШ)», стр. 6-112.

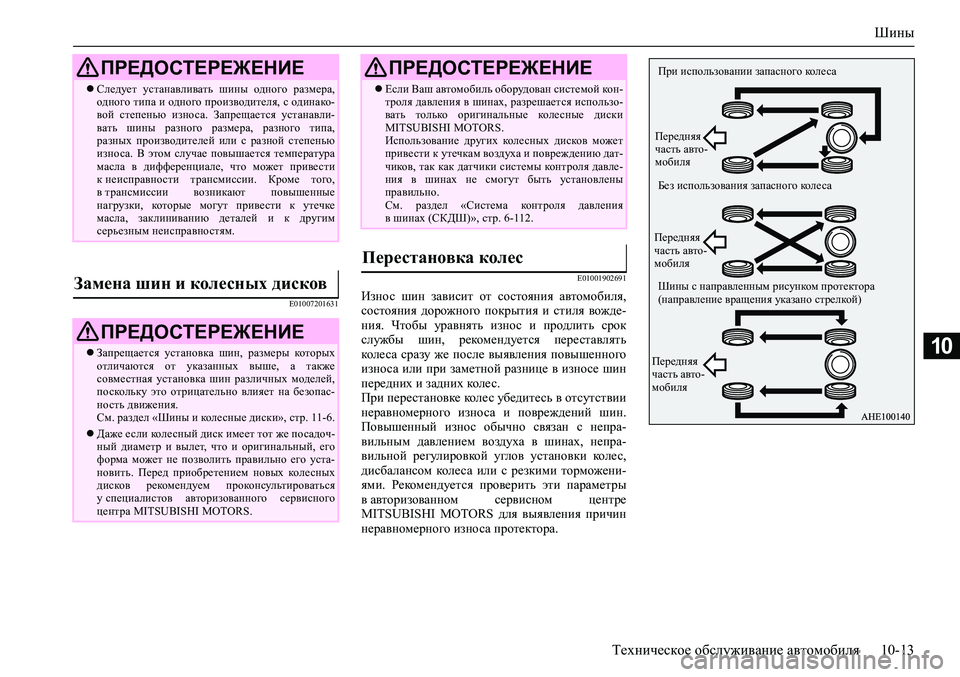

Перестановка колес
ПРЕДОСТЕРЕЖЕНИЕПри использовании запасного колеса
Передняя
часть авто-
мобиля
Без использования запасного колеса
Передняя
часть авто-
мобиля
Шины с направленным рисунком протектора
(направление вращения указано стрелкой)
Передняя
часть авто-
мобиля

Шины
10-14 Техническое обслуживание автомобиля
10
E01002002107

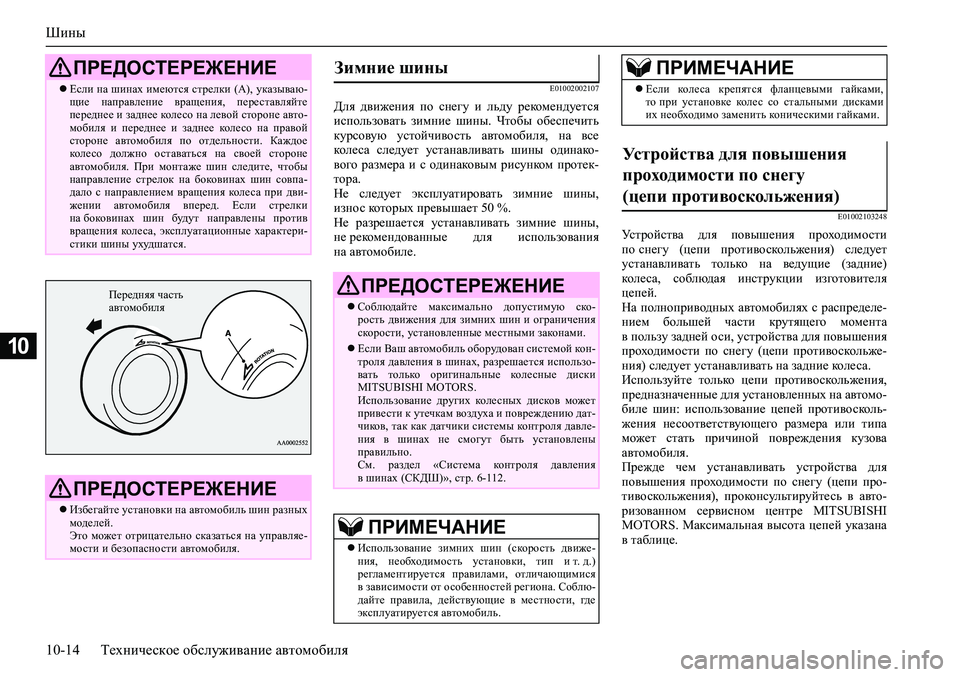

Для движения по снегу и льду рекомендуется
использовать зимние шины. Чтобы обеспечить
курсовую устойчивость автомобиля, на все
колеса следует устанавливать шины одинако-
вого размера и с одинаковым рисунком протек-
тора.
Не следует эксплуатировать зимние шины,
износ которых превышает 50 %.
Не разрешается устанавливать зимние шины,
не рекомендованные для использования
на автомобиле.
E01002103248
Устройства для повышения проходимости
по снегу (цепи противоскольжения) следует
устанавливать только на ведущие (задние)
колеса, соблюдая инструкции изготовителя
цепей.
На полноприводных автомобилях с распределе-
нием большей части крутящего момента
в пользу задней оси, устройства для повышения
проходимости по снегу (цепи противоскольже-
ния) следует устанавливать на задние колеса.
Используйте только цепи противоскольжения,
предназначенные для установленных на автомо-
биле шин: использование цепей противосколь-
жения несоответствующего размера или типа
может стать причиной повреждения кузова
автомобиля.
Прежде чем устанавливать устройства для
повышения проходимости по снегу (цепи про-
тивоскольжения), проконсультируйтесь в авто-
ризованном сервисном центре MITSUBISHI
MOTORS. Максимальная высота цепей указана
в таблице.
ПРЕДОСТЕРЕЖЕНИЕ
Если на шинах имеются стрелки (А), указываю-
щие направление вращения, переставляйте
переднее и заднее колесо на левой стороне авто-
мобиля и переднее и заднее колесо на правой
стороне автомобиля по отдельности. Каждое
колесо должно оставаться на своей стороне
автомобиля. При монтаже шин следите, чтобы
направление стрелок на боковинах шин совпа-
дало с направлением вращения колеса при дви-
жении автомобиля вперед. Если стрелки
на боковинах шин будут направлены против
вращения колеса, эксплуатационные характери-
стики шины ухудшатся.
ПРЕДОСТЕРЕЖЕНИЕ
Избегайте установки на автомобиль шин разных
моделей.
Это может отрицательно сказаться на управляе-
мости и безопасности автомобиля.
Передняя часть
автомобиля
Зимние шины
ПРЕДОСТЕРЕЖЕНИЕ
Соблюдайте максимально допустимую ско-
рость движения для зимних шин и ограничения
скорости, установленные местными законами.
Если Ваш автомобиль оборудован системой кон-
троля давления в шинах, разрешается использо-
вать только оригинальные колесные диски
MITSUBISHI MOTORS.
Использование других колесных дисков может
привести к утечкам воздуха и повреждению дат-
чиков, так как датчики системы контроля давле-
ния в шинах не смогут быть установлены
правильно.
См. раздел «Система контроля давления
в шинах (СКДШ)», стр. 6-112.
ПРИМЕЧАНИЕ
Использование зимних шин (скорость движе-
ния, необходимость установки, тип и т. д.)
регламентируется правилами, отличающимися
в зависимости от особенностей региона. Соблю-
дайте правила, действующие в местности, где
эксплуатируется автомобиль.
Если колеса крепятся фланцевыми гайками,
то при установке колес со стальными дисками
их необходимо заменить коническими гайками.
Устройства для повышения
проходимости по снегу
(цепи противоскольжения)
ПРИМЕЧАНИЕ

Замена резиновых скребков щеток стеклоочистителя
Техническое обслуживание автомобиля 10-15
10
При установленных цепях следует двигаться
со скоростью не более 50 км/ч. При выезде
на дорогу, не покрытую снегом, необходимо их
снять.
E01008201410

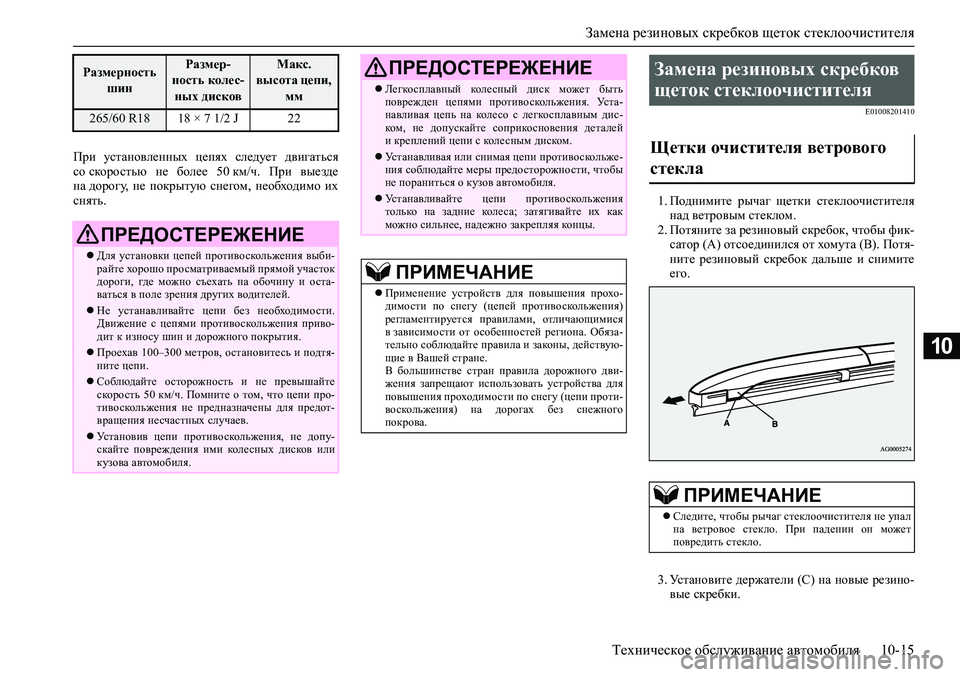

1. Поднимите рычаг щетки стеклоочистителя
над ветровым стеклом.
2. Потяните за резиновый скребок, чтобы фик-
сатор (А) отсоединился от хомута (В). Потя-
ните резиновый скребок дальше и снимите
его.
3. Установите держатели (С) на новые резино-
вые скребки.
Размерность
шинРазмер-
ность колес-
ных дисковМакс.
высота цепи,
мм
265/60 R18 18 × 7 1/2 J 22
ПРЕДОСТЕРЕЖЕНИЕ
Для установки цепей противоскольжения выби-
райте хорошо просматриваемый прямой участок
дороги, где можно съехать на обочину и оста-
ваться в поле зрения других водителей.
Не устанавливайте цепи без необходимости.
Движение с цепями противоскольжения приво-
дит к износу шин и дорожного покрытия.
Проехав 100–300 метров, остановитесь и подтя-
ните цепи.
Соблюдайте осторожность и не превышайте
скорость 50 км/ч. Помните о том, что цепи про-
тивоскольжения не предназначены для предот-
вращения несчастных случаев.
Установив цепи противоскольжения, не допу-
скайте повреждения ими колесных дисков или
кузова автомобиля.
Легкосплавный колесный диск может быть
поврежден цепями противоскольжения. Уста-
навливая цепь на колесо с легкосплавным дис-
ком, не допускайте соприкосновения деталей
и креплений цепи с колесным диском.
Устанавливая или снимая цепи противоскольже-
ния соблюдайте меры предосторожности, чтобы
не пораниться о кузов автомобиля.
Устанавливайте цепи противоскольжения
только на задние колеса; затягивайте их как
можно сильнее, надежно закрепляя концы.
ПРИМЕЧАНИЕ
Применение устройств для повышения прохо-
димости по снегу (цепей противоскольжения)
регламентируется правилами, отличающимися
в зависимости от особенностей региона. Обяза-
тельно соблюдайте правила и законы, действую-
щие в Вашей стране.
В большинстве стран правила дорожного дви-
жения запрещают использовать устройства для
повышения проходимости по снегу (цепи проти-
воскольжения) на дорогах без снежного
покрова.
ПРЕДОСТЕРЕЖЕНИЕЗамена резиновых скребков
щеток стеклоочистителя
Щетки очистителя ветрового
стекла
ПРИМЕЧАНИЕ
Следите, чтобы рычаг стеклоочистителя не упал
на ветровое стекло. При падении он может
повредить стекло.

Замена резиновых скребков щеток стеклоочистителя
10-16 Техническое обслуживание автомобиля
10

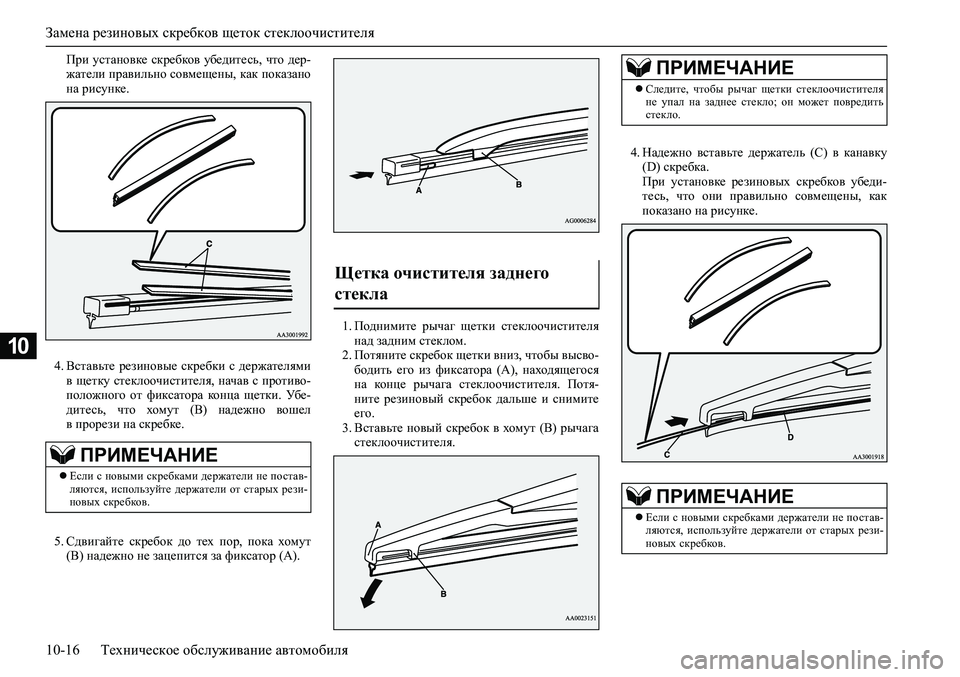

При установке скребков убедитесь, что дер-
жатели правильно совмещены, как показано
на рисунке.
4. Вставьте резиновые скребки с держателями
в щетку стеклоочистителя, начав с противо-
положного от фиксатора конца щетки. Убе-
дитесь, что хомут (В) надежно вошел
в прорези на скребке.
5. Сдвигайте скребок до тех пор, пока хомут
(В) надежно не зацепится за фиксатор (А).1. Поднимите рычаг щетки стеклоочистителя
над задним стеклом.
2. Потяните скребок щетки вниз, чтобы высво-
бодить его из фиксатора (А), находящегося
на конце рычага стеклоочистителя. Потя-
ните резиновый скребок дальше и снимите
его.
3. Вставьте новый скребок в хомут (В) рычага
стеклоочистителя.4. Надежно вставьте держатель (С) в канавку
(D) скребка.
При установке резиновых скребков убеди-
тесь, что они правильно совмещены, как
показано на рисунке.
ПРИМЕЧАНИЕ
Если с новыми скребками держатели не постав-
ляются, используйте держатели от старых рези-
новых скребков.
Щетка очистителя заднего
стекла
ПРИМЕЧАНИЕ
Следите, чтобы рычаг щетки стеклоочистителя
не упал на заднее стекло; он может повредить
стекло.
ПРИМЕЧАНИЕ
Если с новыми скребками держатели не постав-
ляются, используйте держатели от старых рези-
новых скребков.

Общее техническое обслуживание
Техническое обслуживание автомобиля 10-17
10
E01002701631
Загляните под кузов автомобиля и убедитесь
в отсутствии утечек топлива, охлаждающей
жидкости, масла и отработавших газов.
Включите комбинированный переключатель
освещения, чтобы проверить работу всех осве-
тительных приборов.
Если осветительные приборы не включаются,
это может говорить о том, что перегорел предо-
хранитель или неисправна лампа. Сначала про-
верьте предохранители. Если перегоревшие
предохранители не обнаружены, проверьте
лампы.Порядок проверки и замены предохранителей
и ламп приведен в разделах «Предохранители»,
стр. 10-17, и «Замена ламп», стр. 10-21.
Если предохранители и лампы в порядке, обра-
титесь в авторизованный сервисный центр
MITSUBISHI MOTORS для проверки и ремонта
автомобиля.
Запустите двигатель и проверьте работу всех
контрольно-измерительных приборов и кон-
трольных ламп.
При обнаружении неисправностей обратитесь
в авторизованный сервисный центр
MITSUBISHI MOTORS.
Проверьте состояние всех замков и петель,
при необходимости смажьте их.
E01002901718
Плавкие вставки предотвращают возгорание,
если через отдельные электрические цепи про-
ходит чрезмерный ток.
Если перегорит плавкая вставка, обратитесь для
проверки электрооборудования автомобиля
в авторизованный сервисный центр
MITSUBISHI MOTORS.
См. разделы «Таблица расположения предохра-
нителей в блоке, находящемся в салоне»,стр. 10-18, и «Таблица расположения предохра-
нителей в блоке, находящемся в моторном
отсеке», стр. 10-19.
E01003001211
E01007601622
Для защиты электрооборудования от поврежде-
ния в результате короткого замыкания или пере-

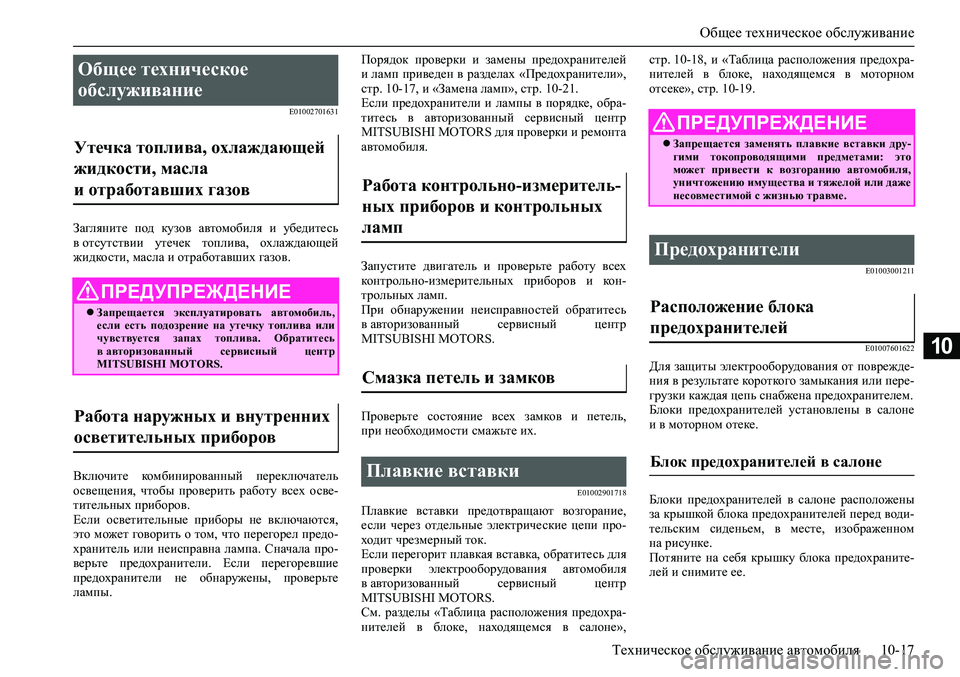

грузки каждая цепь снабжена предохранителем.
Блоки предохранителей установлены в салоне
и в моторном отеке.
Блоки предохранителей в салоне расположены
за крышкой блока предохранителей перед води-
тельским сиденьем, в месте, изображенном
на рисунке.
Потяните на себя крышку блока предохраните-
лей и снимите ее.
Общее техническое
обслуживание
Утечка топлива, охлаждающей
жидкости, масла
и отработавших газов
ПРЕДУПРЕЖДЕНИЕ
Запрещается эксплуатировать автомобиль,
если есть подозрение на утечку топлива или
чувствуется запах топлива. Обратитесь
в авторизованный сервисный центр
MITSUBISHI MOTORS.
Работа наружных и внутренних
осветительных приборов
Работа контрольно-измеритель-
ных приборов и контрольных
ламп
Смазка петель и замков
Плавкие вставки
ПРЕДУПРЕЖДЕНИЕ
Запрещается заменять плавкие вставки дру-
гими токопроводящими предметами: это
может привести к возгоранию автомобиля,
уничтожению имущества и тяжелой или даже
несовместимой с жизнью травме.
Предохранители
Расположение блока
предохранителей
Блок предохранителей в салоне

Предохранители
10-18 Техническое обслуживание автомобиля
10

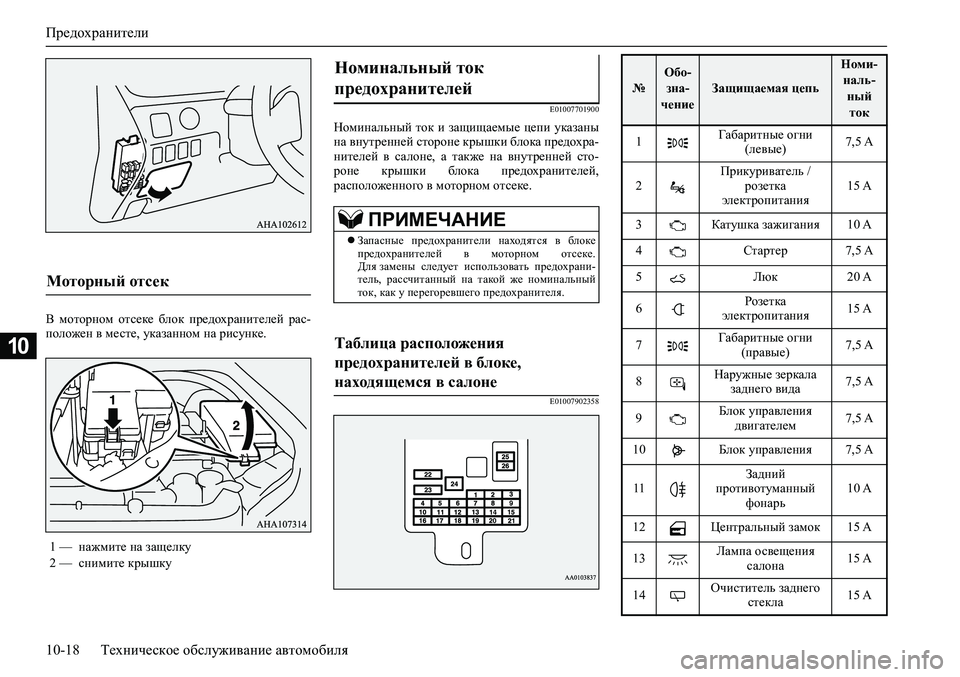

В моторном отсеке блок предохранителей рас-
положен в месте, указанном на рисунке.
E01007701900
Номинальный ток и защищаемые цепи указаны
на внутренней стороне крышки блока предохра-
нителей в салоне, а также на внутренней сто-
роне крышки блока предохранителей,
расположенного в моторном отсеке.
E01007902358
Моторный отсек
1 — нажмите на защелку
2 — снимите крышку
Номинальный ток
предохранителей
ПРИМЕЧАНИЕ
Запасные предохранители находятся в блоке
предохранителей в моторном отсеке.
Для замены следует использовать предохрани-
тель, рассчитанный на такой же номинальный
ток, как у перегоревшего предохранителя.
Таблица расположения
предохранителей в блоке,
находящемся в салоне
№ Обо-
зна-
чение Защищаемая цепь
Номи-
наль-
ный
ток
1 Габаритные огни
(левые)7,5 A
2Прикуриватель /
розетка
электропитания15 A
3 Катушка зажигания 10 A
4 Стартер 7,5 A
5 Люк 20 A
6Розетка
электропитания 15 A
7 Габаритные огни
(правые)7,5 A
8Наружные зеркала
заднего вида7,5 A
9Блок управления
двигателем7,5 A
10 Блок управления 7,5 A
11 Задний
противотуманный
фонарь10 A
12 Центральный замок 15 A
13 Лампа освещения
салона15 A
14Очиститель заднего
стекла15 A

Предохранители
Техническое обслуживание автомобиля 10-19
10
* Плавкая вставка.
В зависимости от модификации и комплек-
тации автомобиля некоторые предохрани-
тели могут отсутствовать.В приведенной выше таблице указаны
основные цепи, защищаемые каждым пре-
дохранителем.
E01008002633

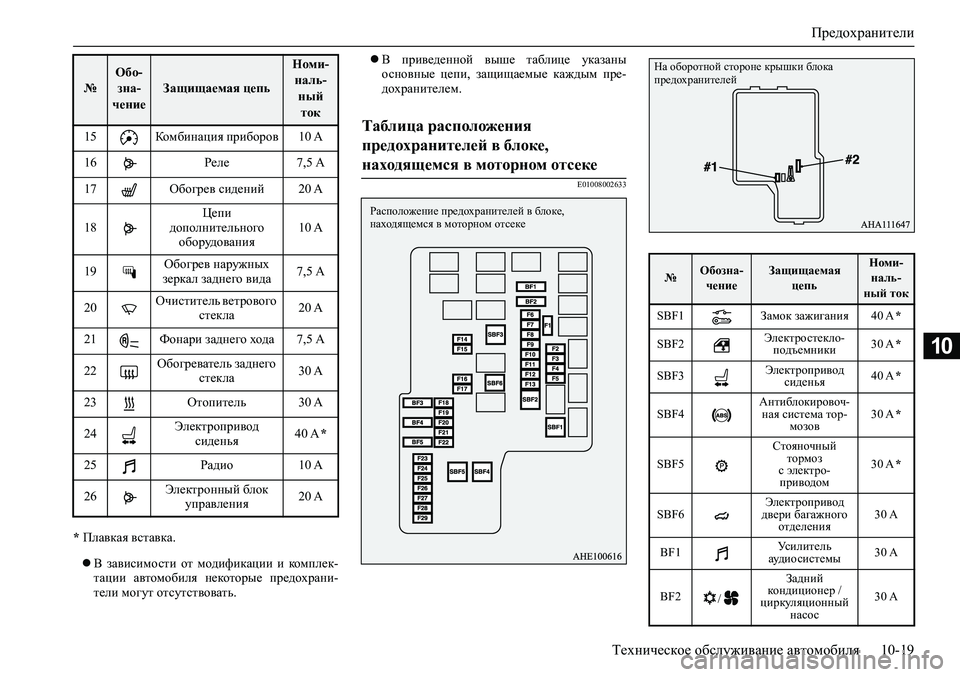

15 Комбинация приборов 10 A
16 Реле 7,5 A
17 Обогрев сидений 20 A
18Цепи
дополнительного
оборудования10 A
19Обогрев наружных
зеркал заднего вида7,5 A
20Очиститель ветрового
стекла20 A
21 Фонари заднего хода 7,5 A
22 Обогреватель заднего
стекла30 A
23 Отопитель 30 A
24Электропривод
сиденья40 A *
25 Радио 10 A
26Электронный блок
управления20 A
№ Обо-
зна-
чение Защищаемая цепь
Номи-
наль-
ный
ток
Таблица расположения
предохранителей в блоке,
находящемся в моторном отсеке
Расположение предохранителей в блоке,
находящемся в моторном отсеке
№Обозна-
чениеЗащищаемая
цепьНоми-
наль-
ный ток
SBF1 Замок зажигания 40 A *
SBF2Электростекло-
подъемники30 A *
SBF3Электропривод
сиденья40 A *
SBF4Антиблокировоч-
ная система тор-
мозов30 A *
SBF5Стояночный
тормоз
с электро-
приводом30 A *
SBF6Электропривод
двери багажного
отделения30 A
BF1Усилитель
аудиосистемы30 A
BF2
/Задний
кондиционер /
циркуляционный
насос30 A
На оборотной стороне крышки блока
предохранителей

Предохранители
10-20 Техническое обслуживание автомобиля
10
* Плавкая вставка.
В зависимости от модификации и комплек-
тации автомобиля некоторые предохрани-
тели могут отсутствовать.
В приведенной выше таблице указаны
основные цепи, защищаемые каждым пре-
дохранителем.
В блоке предохранителей отсутствуют запасные
предохранители на 7,5 А, 10 А и 15 А. Если
один из предохранителей указанных номина-
лов перегорит, их можно заменить следую-
щими:
7,5 A: наружные зеркала заднего вида.
10 A: цепи дополнительного оборудования.
15 A: прикуриватель.
После установки запасных предохранителей
при первой возможности замените их предохра-
нителями требуемого номинала.
BF3 — — —
BF4Преобразователь
постоянного тока
в постоянный
(аудиосистема)30 A
BF5Система
избирательной
каталитической
нейтрализации
(SCR)30 A
F1Датчик оксидов
азота (NO
x)10 A
F2 Двигатель 20 A
F3
/Топливный насос /
датчик твердых
частиц, оксидов
азота (PM-NO
x)15 A
F4 IBS 7,5 A
F5 Стартер 7,5 A
F6Подогреватель
топливной
магистрали20 A
Привод
дроссельной
заслонки15 A
F7 Кондиционер 20 A
F8Автоматическая
коробка передач20 A
F9Дневные ходовые
огни10 A
F10 Генератор 7,5 A
№Обозна-
чениеЗащищаемая
цепьНоми-
наль-
ный ток
F11Система
управления
двигателем7,5 A
F12Катушка
зажигания10 A
F13Противотуманные
фары15 A
F14Фара дальнего
света (левая)10 A
F15Фара дальнего
света (правая)10 A
F16Фара ближнего
света (левая)15 A
F17Фара ближнего
света (правая)15 A
F18Обогрев рулевого
кол е с а15 A
F19Аварийная
световая
сигнализация15 A
F20 — — —
F21Электродвигатель
вентилятора
системы охлажде-
ния двигателя20 A
F22Стоп-сигналы
(лампы
стоп-сигналов)15 A
F23 T/F 20 A
F24Подогрев задних
сидений20 A
F25 Омыватель фар 20 A
№Обозна-
чениеЗащищаемая
цепьНоми-
наль-
ный ток
F26Звуковой сигнал
противоугонной
системы20 A
F27 Звуковой сигнал 10 A
F28 — — —
F29Преобразователь
переменного тока20 A
#1 —Запасной
предохранитель20 A
#2 —Запасной
предохранитель30 A
№Обозна-
чениеЗащищаемая
цепьНоми-
наль-
ный ток
