2020 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Детские сиденья
Сиденья и ремни безопасности 4-17
4

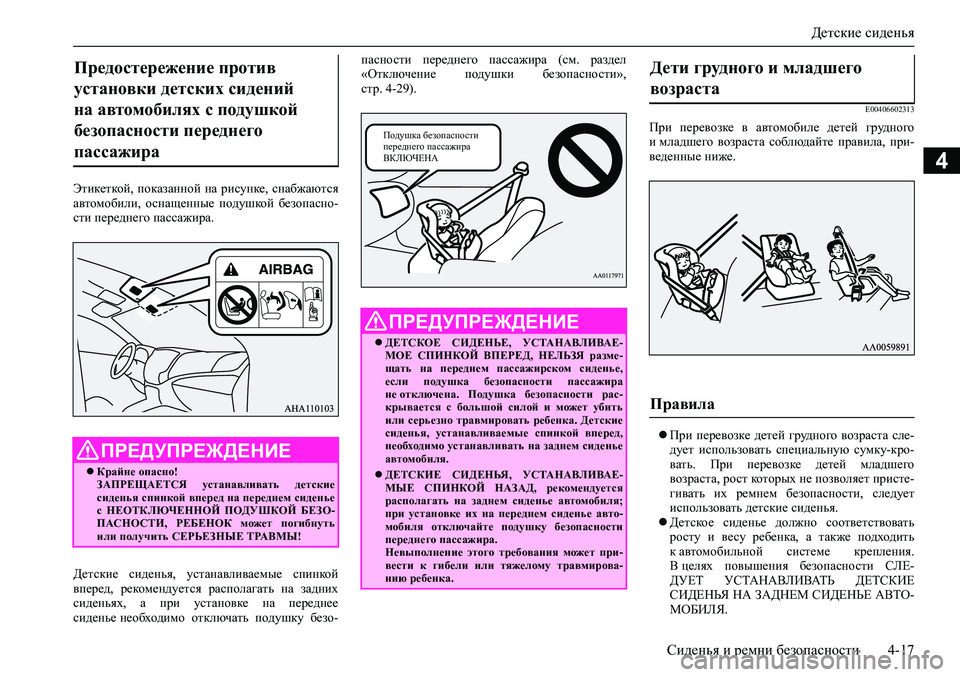

Этикеткой, показанной на рисунке, снабжаются
автомобили, оснащенные подушкой безопасно-
сти переднего пассажира.
Детские сиденья, устанавливаемые спинкой
вперед, рекомендуется располагать на задних
сиденьях, а при установке на переднее
сиденье необходимо отключать подушку безо-пасности переднего пассажира (см. раздел
«Отключение подушки безопасности»,
стр. 4-29).
E00406602313
При перевозке в автомобиле детей грудного
и младшего возраста соблюдайте правила, при-
веденные ниже.
При перевозке детей грудного возраста сле-
дует использовать специальную сумку-кро-
вать. При перевозке детей младшего
возраста, рост которых не позволяет присте-
гивать их ремнем безопасности, следует
использовать детские сиденья.
Детское сиденье должно соответствовать
росту и весу ребенка, а также подходить
к автомобильной системе крепления.
В целях повышения безопасности СЛЕ-
ДУЕТ УСТАНАВЛИВАТЬ ДЕТСКИЕ
СИДЕНЬЯ НА ЗАДНЕМ СИДЕНЬЕ АВТО-
МОБИЛЯ.
Предостережение против
установки детских сидений
на автомобилях с подушкой
безопасности переднего
пассажира
ПРЕДУПРЕЖДЕНИЕ
Крайне опасно!
ЗАПРЕЩАЕТСЯ устанавливать детские
сиденья спинкой вперед на переднем сиденье
с НЕОТКЛЮЧЕННОЙ ПОДУШКОЙ БЕЗО-
ПАСНОСТИ, РЕБЕНОК может погибнуть
или получить СЕРЬЕЗНЫЕ ТРАВМЫ!
ПРЕДУПРЕЖДЕНИЕ
ДЕТСКОЕ СИДЕНЬЕ, УСТАНАВЛИВАЕ-
МОЕ СПИНКОЙ ВПЕРЕД, НЕЛЬЗЯ разме-
щать на переднем пассажирском сиденье,
если подушка безопасности пассажира
не отключена. Подушка безопасности рас-
крывается с большой силой и может убить
или серьезно травмировать ребенка. Детские
сиденья, устанавливаемые спинкой вперед,
необходимо устанавливать на заднем сиденье
автомобиля.
ДЕТСКИЕ СИДЕНЬЯ, УСТАНАВЛИВАЕ-
МЫЕ СПИНКОЙ НАЗАД, рекомендуется
располагать на заднем сиденье автомобиля;
при установке их на переднем сиденье авто-
мобиля отключайте подушку безопасности
переднего пассажира.
Невыполнение этого требования может при-
вести к гибели или тяжелому травмирова-
нию ребенка.
Подушка безопасности
переднего пассажира
ВКЛЮЧЕНА
Дети грудного и младшего
возраста
Правила

Детские сиденья
4-18 Сиденья и ремни безопасности
4

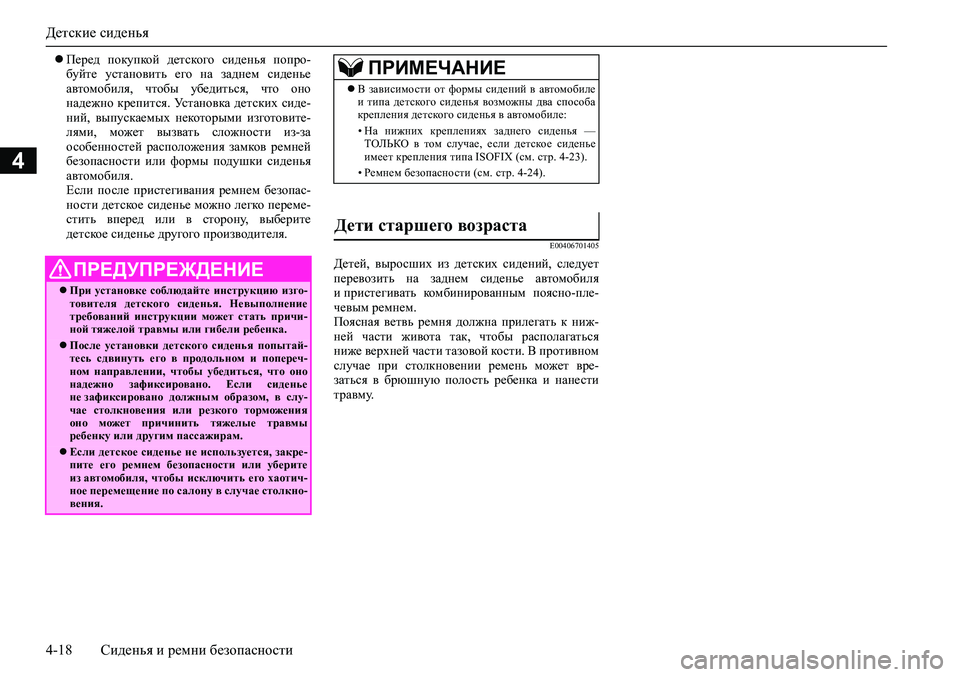

Перед покупкой детского сиденья попро-
буйте установить его на заднем сиденье
автомобиля, чтобы убедиться, что оно
надежно крепится. Установка детских сиде-
ний, выпускаемых некоторыми изготовите-
лями, может вызвать сложности из-за
особенностей расположения замков ремней
безопасности или формы подушки сиденья
автомобиля.
Если после пристегивания ремнем безопас-
ности детское сиденье можно легко переме-
стить вперед или в сторону, выберите
детское сиденье другого производителя.
E00406701405
Детей, выросших из детских сидений, следует
перевозить на заднем сиденье автомобиля
и пристегивать комбинированным поясно-пле-
чевым ремнем.
Поясная ветвь ремня должна прилегать к ниж-
ней части живота так, чтобы располагаться
ниже верхней части тазовой кости. В противном
случае при столкновении ремень может вре-
заться в брюшную полость ребенка и нанести
травму.ПРЕДУПРЕЖДЕНИЕ
При установке соблюдайте инструкцию изго-
товителя детского сиденья. Невыполнение
требований инструкции может стать причи-
ной тяжелой травмы или гибели ребенка.
После установки детского сиденья попытай-
тесь сдвинуть его в продольном и попереч-
ном направлении, чтобы убедиться, что оно
надежно зафиксировано. Если сиденье
не зафиксировано должным образом, в слу-
чае столкновения или резкого торможения
оно может причинить тяжелые травмы
ребенку или другим пассажирам.
Если детское сиденье не используется, закре-
пите его ремнем безопасности или уберите
из автомобиля, чтобы исключить его хаотич-
ное перемещение по салону в случае столкно-
вения.
ПРИМЕЧАНИЕ
В зависимости от формы сидений в автомобиле
и типа детского сиденья возможны два способа
крепления детского сиденья в автомобиле:
• На нижних креплениях заднего сиденья —
ТОЛЬКО в том случае, если детское сиденье
имеет крепления типа ISOFIX (см. стр. 4-23).
• Ремнем безопасности (см. стр. 4-24).
Дети старшего возраста

Детские сиденья
Сиденья и ремни безопасности 4-19
4
E00411402670

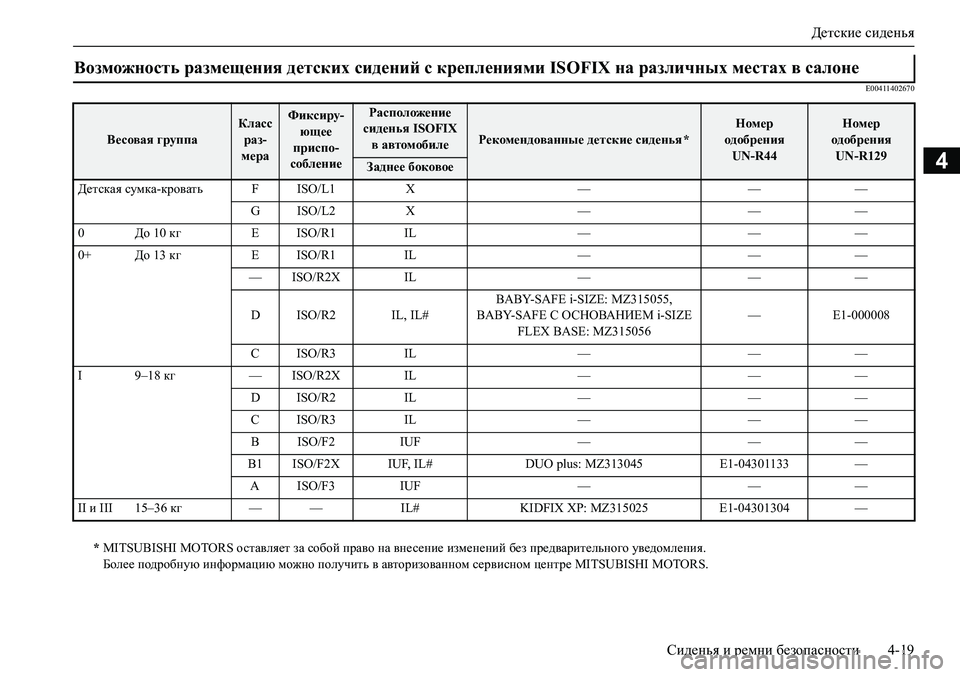

Возможность размещения детских сидений с креплениями ISOFIX на различных местах в салоне
Весовая группаКласс
раз-
мераФиксиру-
ющее
приспо-
соблениеРасположение
сиденья ISOFIX
в автомобиле
Рекомендованные детские сиденья *Номер
одобрения
UN-R44Номер
одобрения
UN-R129
Заднее боковое
Детская сумка-кровать F ISO/L1 X — — —
G ISO/L2 X — — —
0 До 10 кг E ISO/R1 IL — — —
0+ До 13 кг E ISO/R1 IL — — —
— ISO/R2X IL — — —
D ISO/R2 IL, IL#BABY-SAFE i-SIZE: MZ315055,
BABY-SAFE С ОСНОВАНИЕМ i-SIZE
FLEX BASE: MZ315056— E1-000008
C ISO/R3 IL — — —
I 9–18 кг — ISO/R2X IL — — —
D ISO/R2 IL — — —
C ISO/R3 IL — — —
B ISO/F2 IUF — — —
B1 ISO/F2X IUF, IL# DUO plus: MZ313045 E1-04301133 —
A ISO/F3 IUF — — —
II и III 15–36 кг — — IL# KIDFIX XP: MZ315025 E1-04301304 —
*MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.

Детские сиденья
4-20 Сиденья и ремни безопасности
4

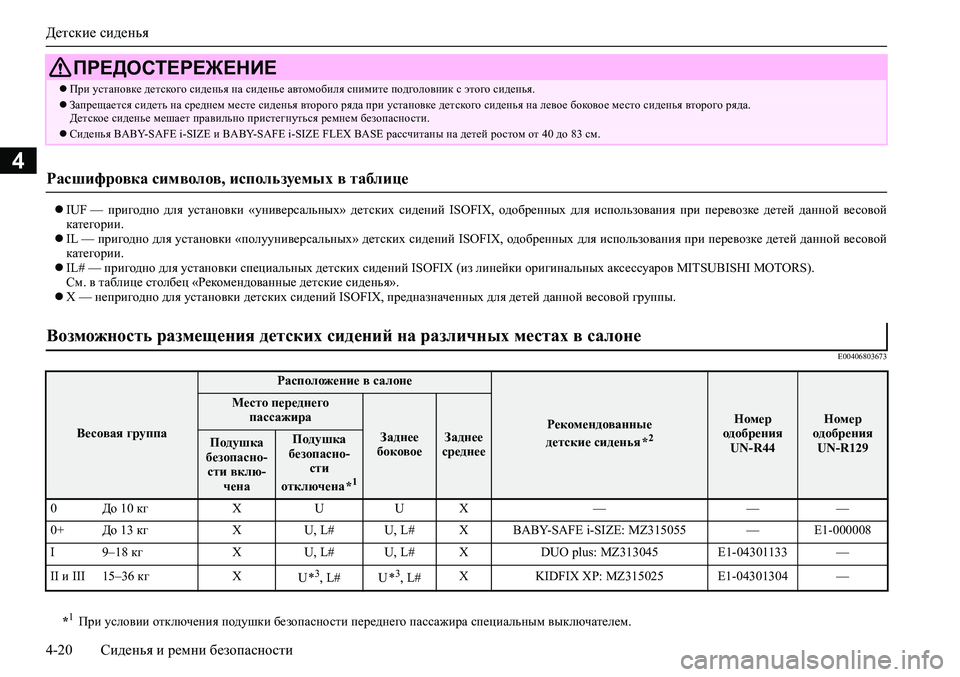

IUF — пригодно для установки «универсальных» детских сидений ISOFIX, одобренных для использования при перевозке детей данной весовой
категории.
IL — пригодно для установки «полууниверсальных» детских сидений ISOFIX, одобренных для использования при перевозке детей данной весовой
категории.
IL# — пригодно для установки специальных детских сидений ISOFIX (из линейки оригинальных аксессуаров MITSUBISHI MOTORS).
См. в таблице столбец «Рекомендованные детские сиденья».
Х — непригодно для установки детских сидений ISOFIX, предназначенных для детей данной весовой группы.
E00406803673
ПРЕДОСТЕРЕЖЕНИЕ
При установке детского сиденья на сиденье автомобиля снимите подголовник с этого сиденья.Запрещается сидеть на среднем месте сиденья второго ряда при установке детского сиденья на левое боковое место сиденья второго ряда.
Детское сиденье мешает правильно пристегнуться ремнем безопасности.
Сиденья BABY-SAFE i-SIZE и BABY-SAFE i-SIZE FLEX BASE рассчитаны на детей ростом от 40 до 83 см.
Расшифровка символов, используемых в таблице
Возможность размещения детских сидений на различных местах в салоне
Весовая группа
Расположение в салоне
Рекомендованные
детские сиденья *2
Номер
одобрения
UN-R44Номер
одобрения
UN-R129
Место переднего
пассажира
Заднее
боковоеЗаднее
среднееПодушка
безопасно-
сти вклю-
чена Подушка
безопасно-
сти
отключена *
1
0 До 10 кг X U U X — — —
0+ До 13 кг X U, L# U, L# X BABY-SAFE i-SIZE: MZ315055 — E1-000008
I 9–18 кг X U, L# U, L# X DUO plus: MZ313045 E1-04301133 —
II и III 15–36 кг X
U *
3, L# U *3, L#X KIDFIX XP: MZ315025 E1-04301304 —
*
1 При условии отключения подушки безопасности переднего пассажира специальным выключателем.

Детские сиденья
Сиденья и ремни безопасности 4-21
4

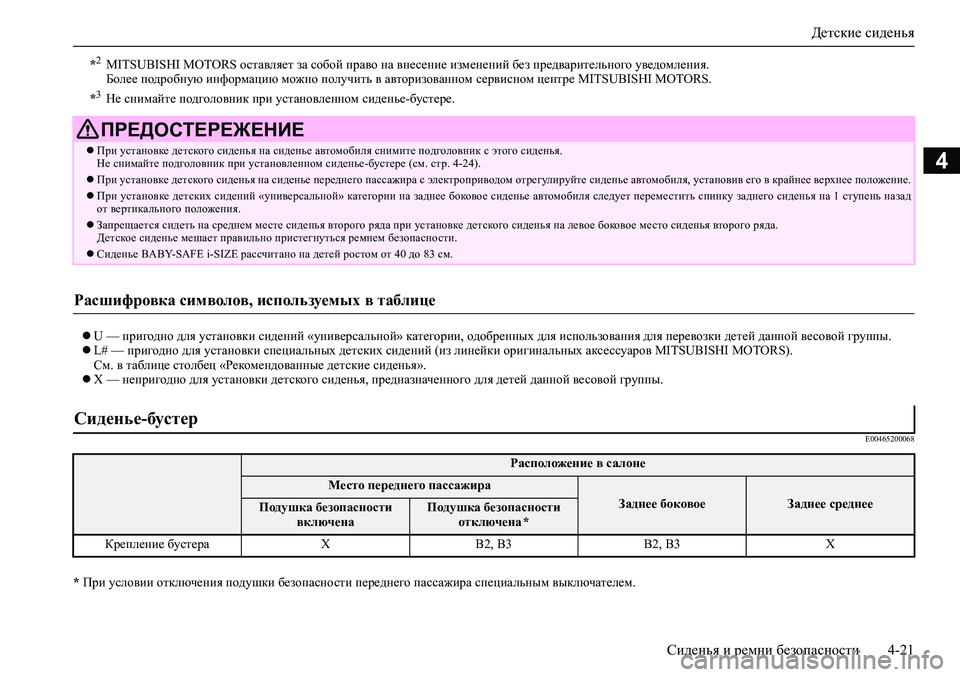

U — пригодно для установки сидений «универсальной» категории, одобренных для использования для перевозки детей данной весовой группы.
L# — пригодно для установки специальных детских сидений (из линейки оригинальных аксессуаров MITSUBISHI MOTORS).
См. в таблице столбец «Рекомендованные детские сиденья».
Х — непригодно для установки детского сиденья, предназначенного для детей данной весовой группы.
E00465200068
* При условии отключения подушки безопасности переднего пассажира специальным выключателем. *
2 MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.
*
3 Не снимайте подголовник при установленном сиденье-бустере.
ПРЕДОСТЕРЕЖЕНИЕ
При установке детского сиденья на сиденье автомобиля снимите подголовник с этого сиденья.
Не снимайте подголовник при установленном сиденье-бустере (см. стр. 4-24).
При установке детского сиденья на сиденье переднего пассажира с электроприводом отрегулируйте сиденье автомобиля, установив его в крайнее верхнее положение.При установке детских сидений «универсальной» категории на заднее боковое сиденье автомобиля следует переместить спинку заднего сиденья на 1 ступень назад
от вертикального положения.
Запрещается сидеть на среднем месте сиденья второго ряда при установке детского сиденья на левое боковое место сиденья второго ряда.
Детское сиденье мешает правильно пристегнуться ремнем безопасности.
Сиденье BABY-SAFE i-SIZE рассчитано на детей ростом от 40 до 83 см.
Расшифровка символов, используемых в таблице
Сиденье-бустер
Расположение в салоне
Место переднего пассажира
Заднее боковоеЗаднее среднееПодушка безопасности
включенаПодушка безопасности
отключена *
Крепление бустера X B2, B3 B2, B3 X

Детские сиденья
4-22 Сиденья и ремни безопасности

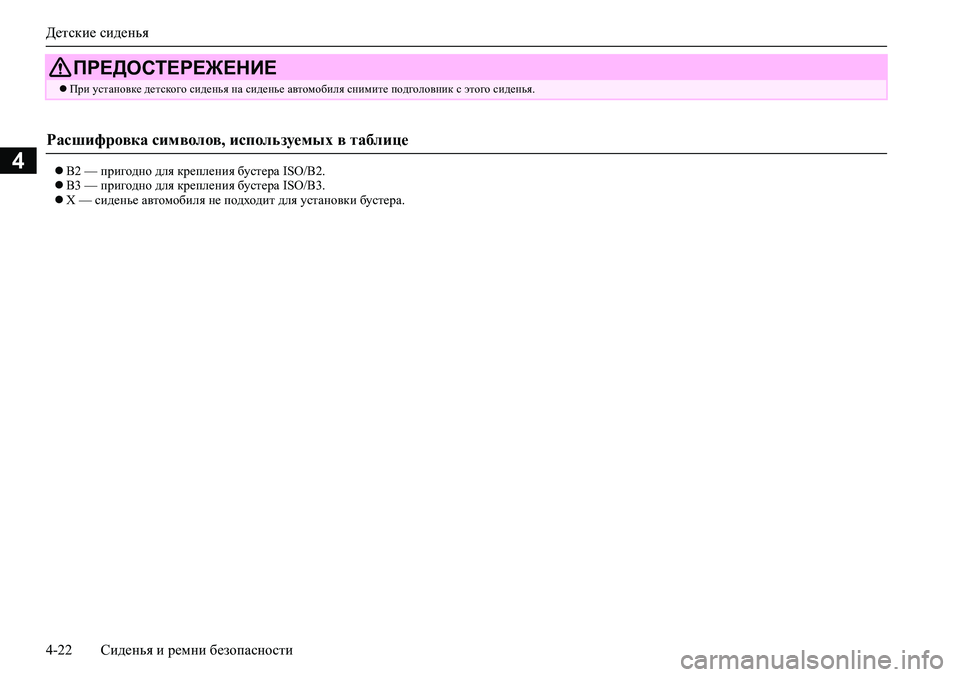

4B2 — пригодно для крепления бустера ISO/B2.
B3 — пригодно для крепления бустера ISO/B3.
X — сиденье автомобиля не подходит для установки бустера.
ПРЕДОСТЕРЕЖЕНИЕ
При установке детского сиденья на сиденье автомобиля снимите подголовник с этого сиденья.
Расшифровка символов, используемых в таблице

Детские сиденья
Сиденья и ремни безопасности 4-23
4E00408902440

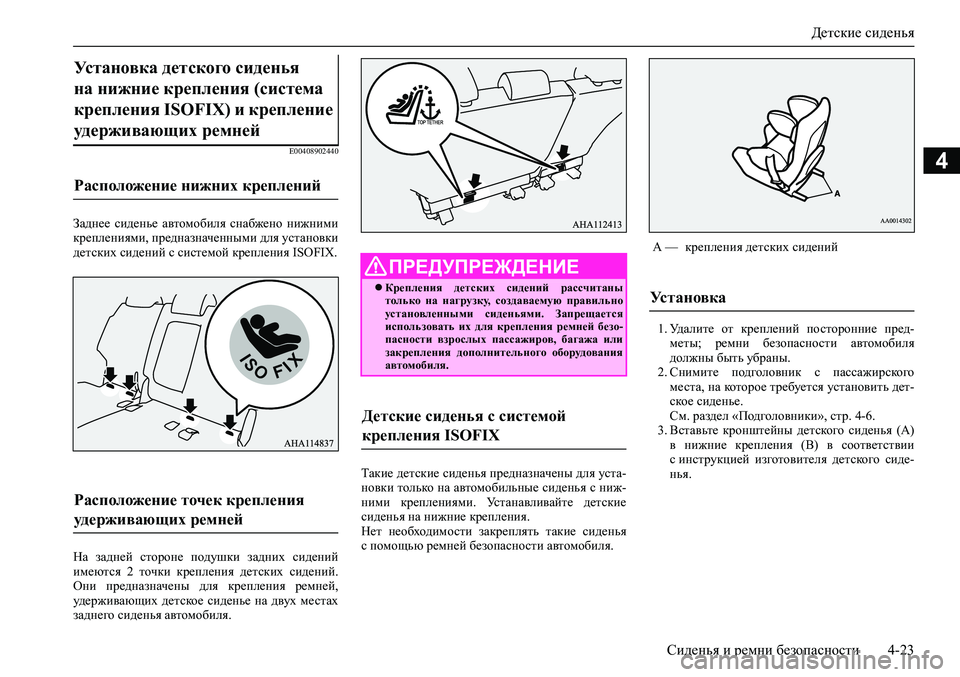

Заднее сиденье автомобиля снабжено нижними
креплениями, предназначенными для установки
детских сидений с системой крепления ISOFIX.
На задней стороне подушки задних сидений
имеются 2 точки крепления детских сидений.
Они предназначены для крепления ремней,
удерживающих детское сиденье на двух местах
заднего сиденья автомобиля.Такие детские сиденья предназначены для уста-
новки только на автомобильные сиденья с ниж-
ними креплениями. Устанавливайте детские
сиденья на нижние крепления.
Нет необходимости закреплять такие сиденья
с помощью ремней безопасности автомобиля.1. Удалите от креплений посторонние пред-
меты; ремни безопасности автомобиля
должны быть убраны.
2. Снимите подголовник с пассажирского
места, на которое требуется установить дет-
ское сиденье.
См. раздел «Подголовники», стр. 4-6.
3. Вставьте кронштейны детского сиденья (A)
в нижние крепления (B) в соответствии
с инструкцией изготовителя детского сиде-
нья.
Установка детского сиденья
на нижние крепления (система
крепления ISOFIX) и крепление
удерживающих ремней
Расположение нижних креплений
Расположение точек крепления
удерживающих ремней
ПРЕДУПРЕЖДЕНИЕ
Крепления детских сидений рассчитаны
только на нагрузку, создаваемую правильно
установленными сиденьями. Запрещается
использовать их для крепления ремней безо-
пасности взрослых пассажиров, багажа или
закрепления дополнительного оборудования
автомобиля.
Детские сиденья с системой
крепления ISOFIX
A — крепления детских сидений
Установка

Детские сиденья
4-24 Сиденья и ремни безопасности
4

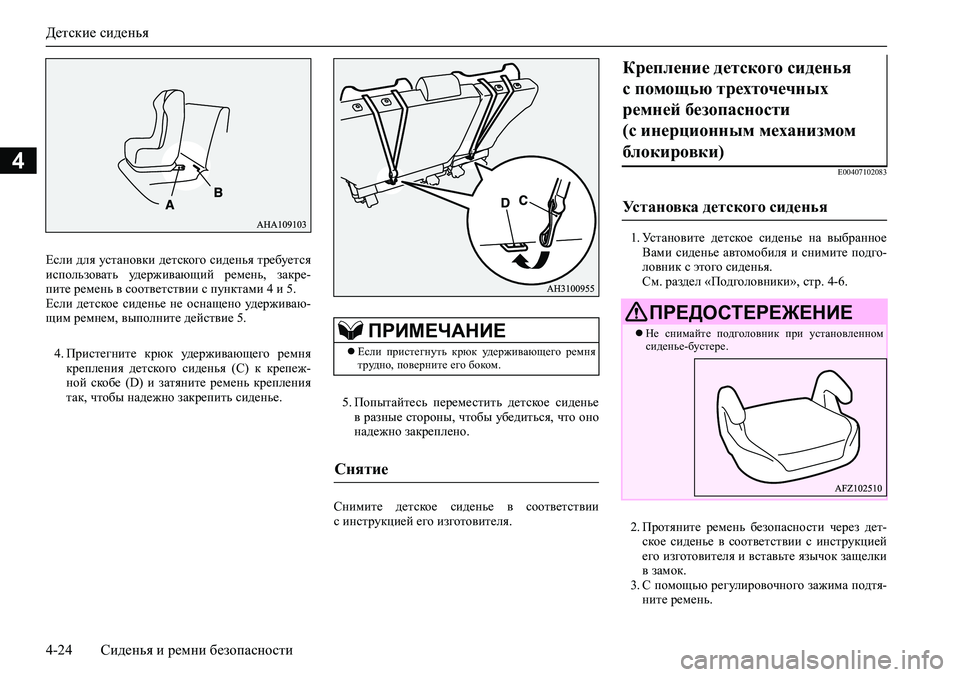

4. Пристегните крюк удерживающего ремня
крепления детского сиденья (C) к крепеж-
ной скобе (D) и затяните ремень крепления
так, чтобы надежно закрепить сиденье.
5. Попытайтесь переместить детское сиденье
в разные стороны, чтобы убедиться, что оно
надежно закреплено.
Снимите детское сиденье в соответствии
с инструкцией его изготовителя.
E00407102083
1. Установите детское сиденье на выбранное
Вами сиденье автомобиля и снимите подго-
ловник с этого сиденья.
См. раздел «Подголовники», стр. 4-6.
2. Протяните ремень безопасности через дет-
ское сиденье в соответствии с инструкцией
его изготовителя и вставьте язычок защелки
в замок.
3. С помощью регулировочного зажима подтя-
ните ремень. Если для установки детского сиденья требуется
использовать удерживающий ремень, закре-
пите ремень в соответствии с пунктами 4 и 5.
Если детское сиденье не оснащено удерживаю-
щим ремнем, выполните действие 5.
ПРИМЕЧАНИЕ
Если пристегнуть крюк удерживающего ремня
трудно, поверните его боком.
Снятие
Крепление детского сиденья
с помощью трехточечных
ремней безопасности
(с инерционным механизмом
блокировки)
Установка детского сиденья
ПРЕДОСТЕРЕЖЕНИЕ
Не снимайте подголовник при установленном
сиденье-бустере.
