5458-2. Pasos a seguir en una emergencia
HILUX_OM_OM0K383S_(XS)
8
Cuando se presenta un problema
Monte el extremo de la palanca de
maniobra del gato, las extensiones
de la palanca de maniobra del gato
y la llave para tuercas de rueda.
Para montar la extensión de la palanca
de maniobra del gato y la llave para
tuercas de rueda, presione la proyec-
ción de la extensión de la palanca de
maniobra del gato.
Inserte el extremo de la palanca de
maniobra del gato en el tornillo de
descenso.
Baje la llanta de refacción comple-
tamente hacia el piso.
Extraiga el soporte de sujeción y la
llanta de refacción.

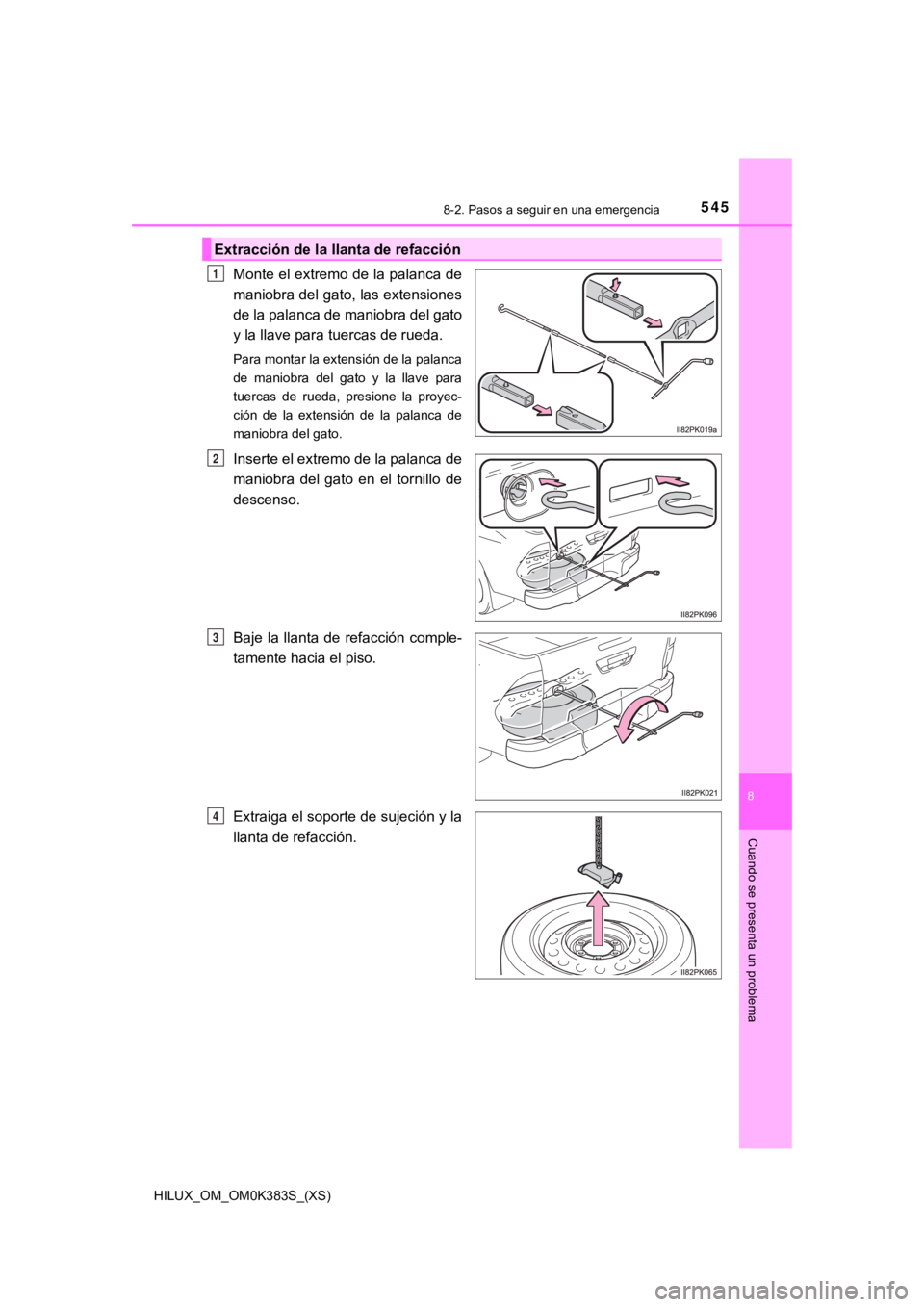

Extracción de la llanta de refacción
1
2
3
4

5468-2. Pasos a seguir en una emergencia
HILUX_OM_OM0K383S_(XS)
Bloquee las llantas con calzos.
Quite el adorno de la rueda, usando el extremo biselado de la llave para
tuercas de rueda como se muestra.
Para proteger el adorno de la rueda, coloque un trapo entre la llave para tuercas de
rueda y el adorno de la rueda.

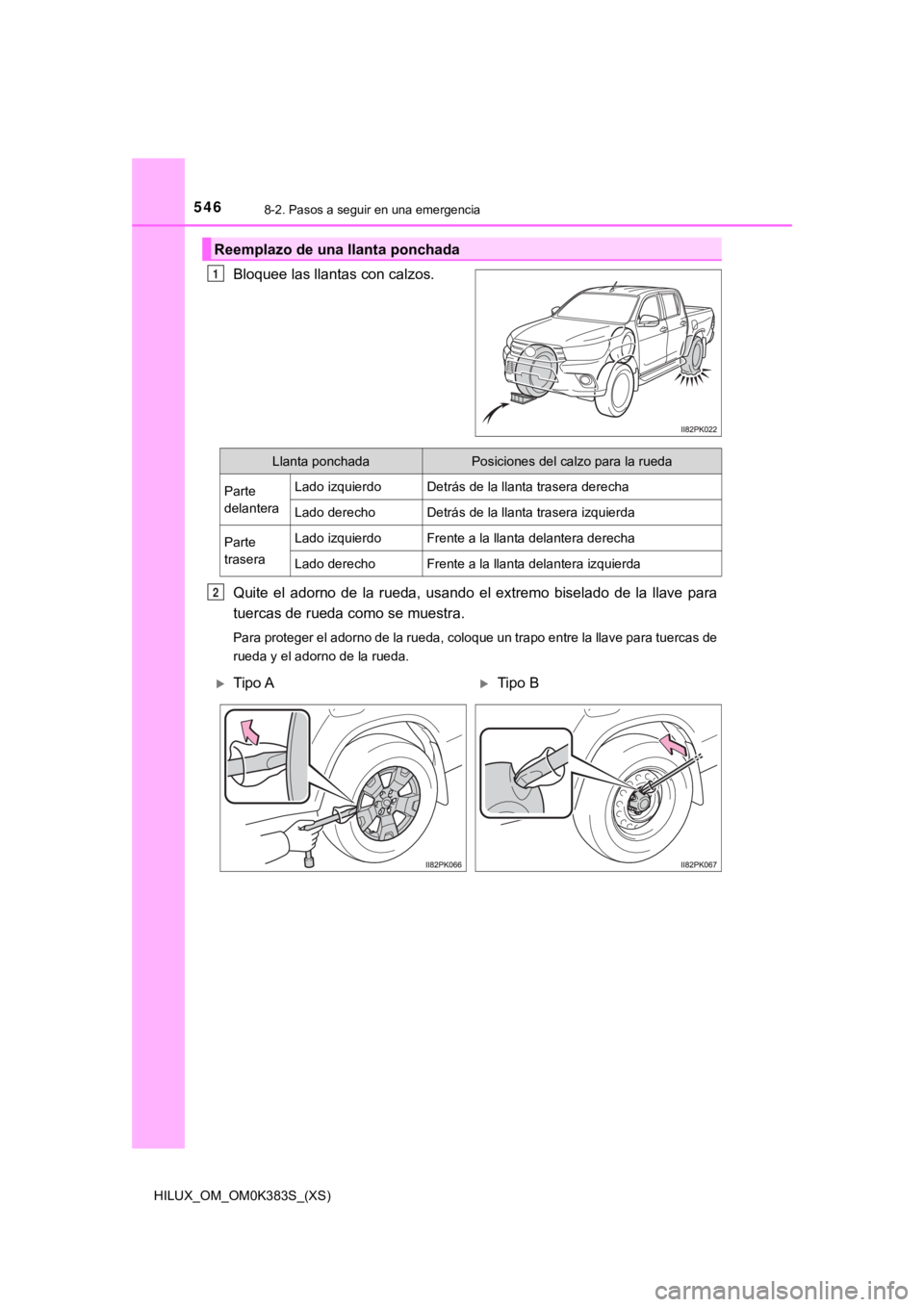

Reemplazo de una llanta ponchada
1
Llanta ponchadaPosiciones del calzo para la rueda
Parte
delanteraLado izquierdoDetrás de la llanta trasera derecha
Lado derechoDetrás de la llanta trasera izquierda
Parte
traseraLado izquierdoFrente a la llanta delantera derecha
Lado derechoFrente a la llanta delantera izquierda
2
Tipo ATipo B

5478-2. Pasos a seguir en una emergencia
HILUX_OM_OM0K383S_(XS)
8
Cuando se presenta un problema
Afloje ligeramente las tuercas de la
rueda (una vuelta).
Montaje de la palanca de maniobra del gato. (P. 5 4 5 )

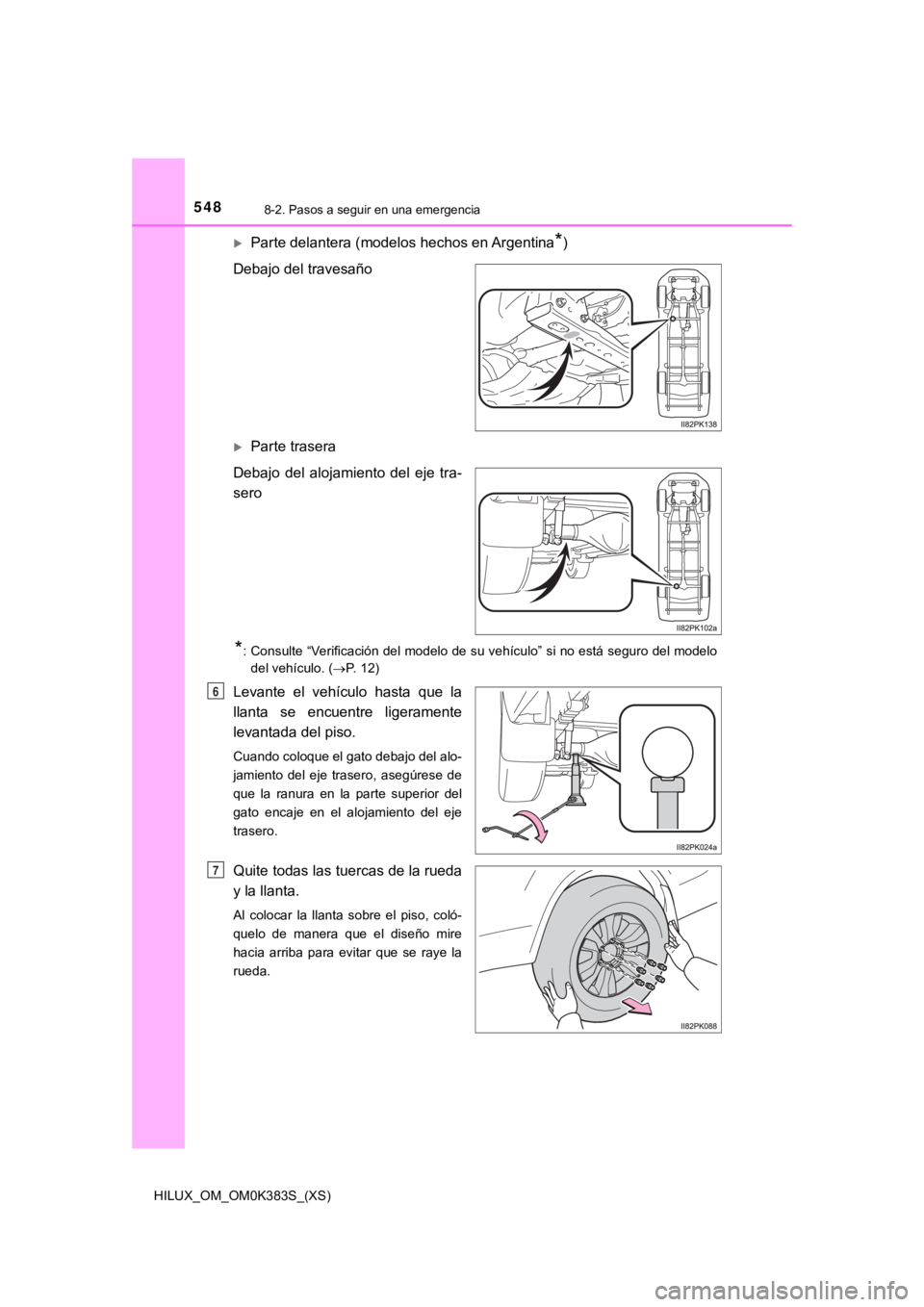

Coloque el gato en los puntos de colocación del gato como se in dica.
Parte delantera (modelos hechos en Tailandia*)
Modelos 2WD:
Debajo del riel lateral delantero
Modelos 4WD y Pre Runner:
Debajo del travesaño
Tipo C
3
4
5
1
2

5488-2. Pasos a seguir en una emergencia
HILUX_OM_OM0K383S_(XS)
Parte delantera (modelos hechos en Argentina*)
Debajo del travesaño
Parte trasera
Debajo del alojamiento del eje tra-
sero
*: Consulte “Verificación del modelo de su vehículo” si no está seguro del modelo del vehículo. ( P. 1 2 )
Levante el vehículo hasta que la
llanta se encuentre ligeramente
levantada del piso.
Cuando coloque el gato debajo del alo-
jamiento del eje trasero, asegúrese de
que la ranura en la parte superior del
gato encaje en el alojamiento del eje
trasero.
Quite todas las tuercas de la rueda
y la llanta.
Al colocar la llanta sobre el piso, coló-
quelo de manera que el diseño mire
hacia arriba para evitar que se raye la
rueda.
6
7

5498-2. Pasos a seguir en una emergencia
HILUX_OM_OM0K383S_(XS)
8
Cuando se presenta un problema

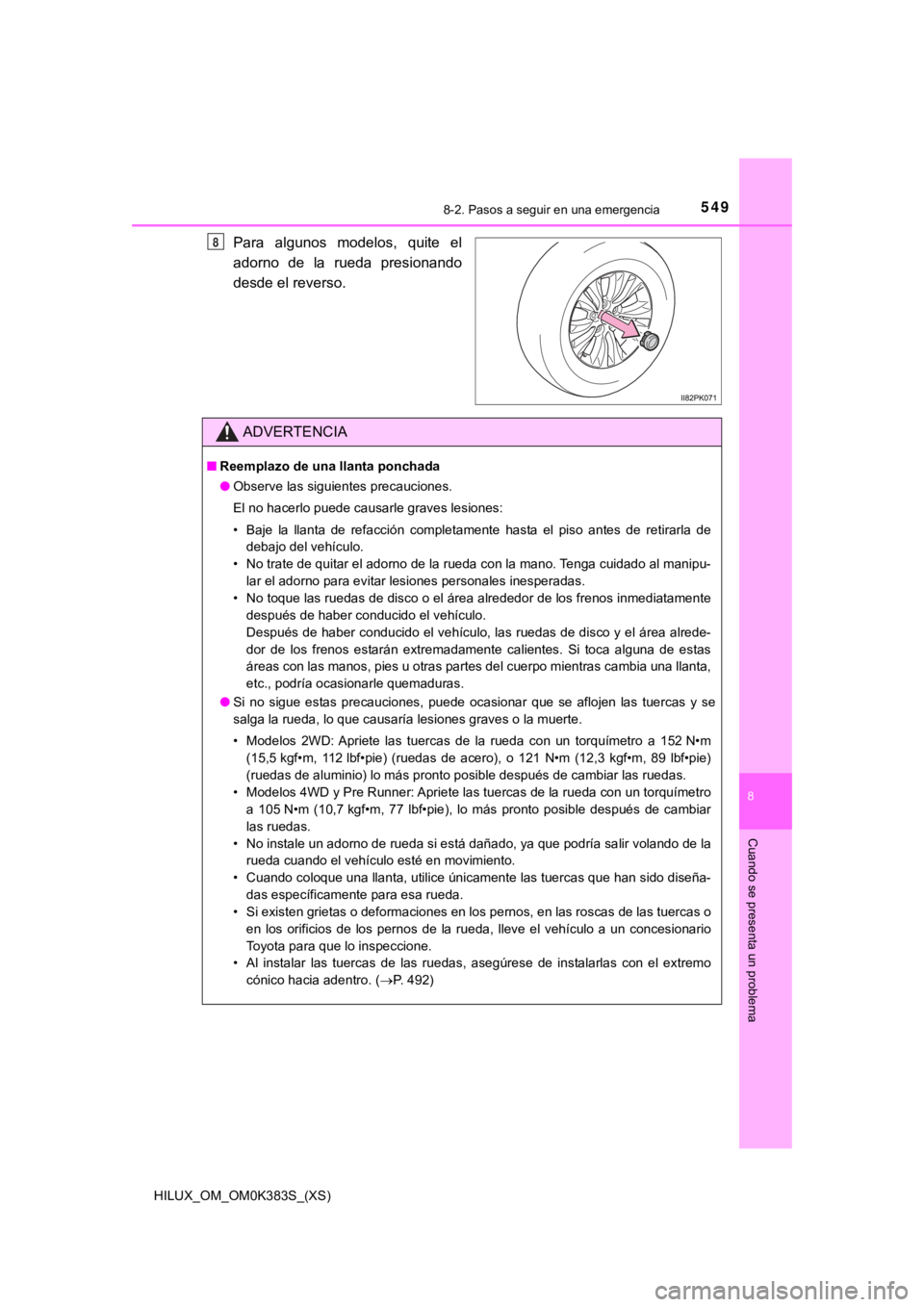

Para algunos modelos, quite el
adorno de la rueda presionando
desde el reverso.8
ADVERTENCIA
■Reemplazo de una llanta ponchada
● Observe las siguientes precauciones.
El no hacerlo puede causarle graves lesiones:
• Baje la llanta de refacción completamente hasta el piso antes de retirarla de
debajo del vehículo.
• No trate de quitar el adorno de la rueda con la mano. Tenga cuidado al manipu- lar el adorno para evitar lesiones personales inesperadas.
• No toque las ruedas de disco o el área alrededor de los frenos inmediatamente
después de haber conducido el vehículo.
Después de haber conducido el vehículo, las ruedas de disco y e l área alrede-
dor de los frenos estarán extremadamente calientes. Si toca alguna de estas
áreas con las manos, pies u otras partes del cuerpo mientras ca mbia una llanta,
etc., podría ocasionarle quemaduras.
● Si no sigue estas precauciones, puede ocasionar que se aflojen las tuercas y se
salga la rueda, lo que causaría lesiones graves o la muerte.
• Modelos 2WD: Apriete las tuercas de la rueda con un torquímetr o a 152 N•m
(15,5 kgf•m, 112 lbf•pie) (ruedas de acero), o 121 N•m (12,3 kgf• m, 89 lbf•pie)
(ruedas de aluminio) lo más pronto posible después de cambiar las ruedas.
• Modelos 4WD y Pre Runner: Apriete las tuercas de la rueda con un torquímetro
a 105 N•m (10,7 kgf•m, 77 lbf•pie), lo más pronto posible después de cambiar
las ruedas.
• No instale un adorno de rueda si está dañado, ya que podría sa lir volando de la
rueda cuando el vehículo esté en movimiento.
• Cuando coloque una llanta, utilice únicamente las tuercas que han sido diseña-
das específicamente para esa rueda.
• Si existen grietas o deformaciones en los pernos, en las rosca s de las tuercas o
en los orificios de los pernos de la rueda, lleve el vehículo a un concesionario
Toyota para que lo inspeccione.
• Al instalar las tuercas de las ruedas, asegúrese de instalarla s con el extremo
cónico hacia adentro. ( P. 492)

5508-2. Pasos a seguir en una emergencia
HILUX_OM_OM0K383S_(XS)
Retire el polvo y material extraño
de la superficie de contacto de la
rueda.
Si hay objetos extraños sobre la super-
ficie de contacto de la rueda, las tuer-
cas podrían aflojarse cuando el
vehículo esté en movimiento, ocasio-
nando que la rueda se salga del vehí-
culo.
Instale la llanta y apriete ligeramente cada tuerca de la rueda con la mano,
aproximadamente la misma cantidad.
Al reemplazar una rueda de acero
por una rueda de acero, apriete las
tuercas de la rueda hasta que la
parte biselada toque levemente el
asiento de la rueda de disco.
Al reemplazar una rueda de alumi-
nio por una rueda de acero, apriete
las tuercas de la rueda hasta que
la parte biselada toque levemente
el asiento de la rueda de disco.
Al reemplazar una rueda de alumi-
nio por otra rueda de aluminio,
apriete las tuercas hasta que las
arandelas toquen la rueda de
disco.

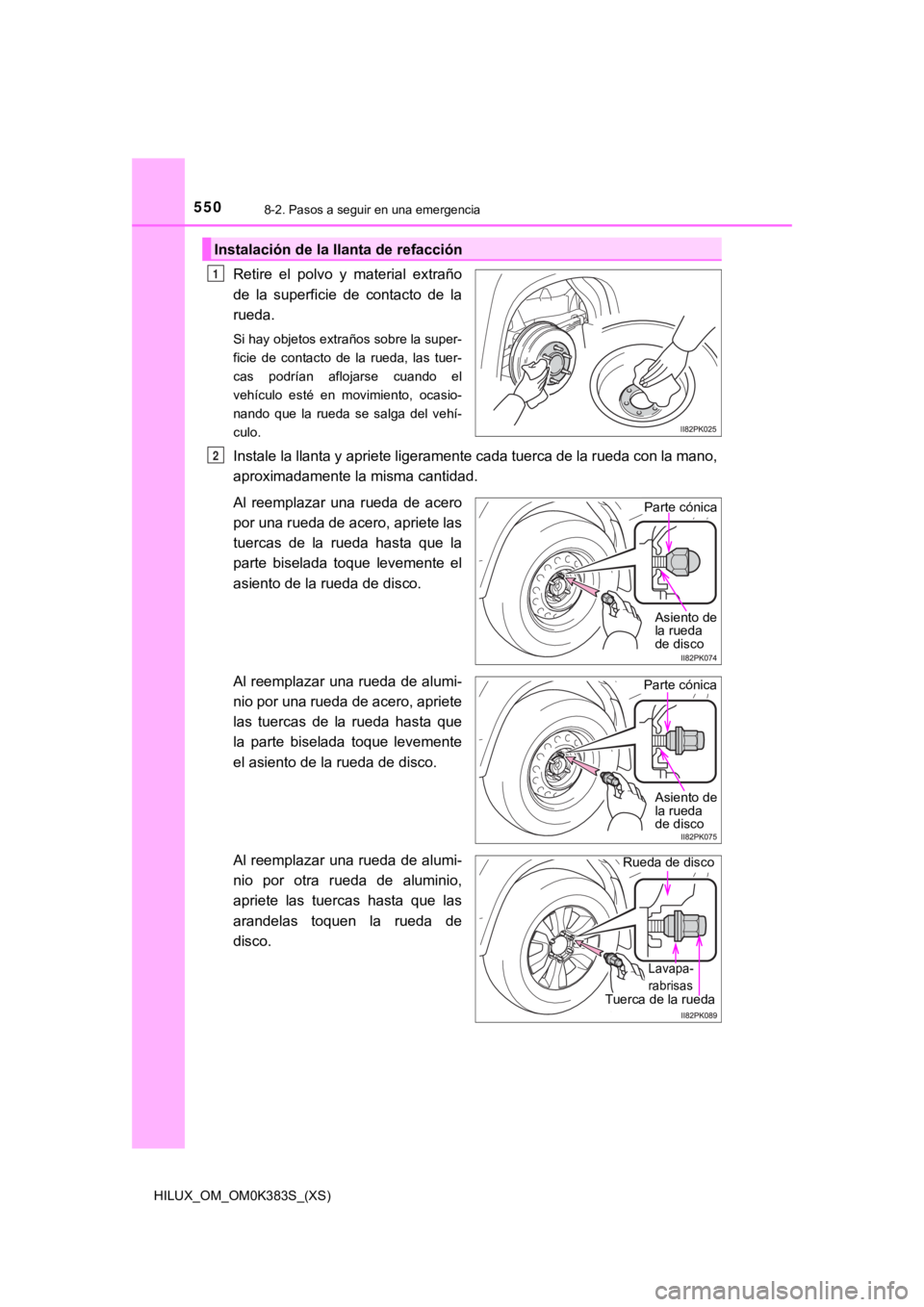

Instalación de la llanta de refacción
1
2
Asiento de
la rueda
de disco
Parte cónica
Parte cónica
Asiento de
la rueda
de disco
Rueda de disco
Lavapa-
rabrisas
Tuerca de la rueda

5518-2. Pasos a seguir en una emergencia
HILUX_OM_OM0K383S_(XS)
8
Cuando se presenta un problema

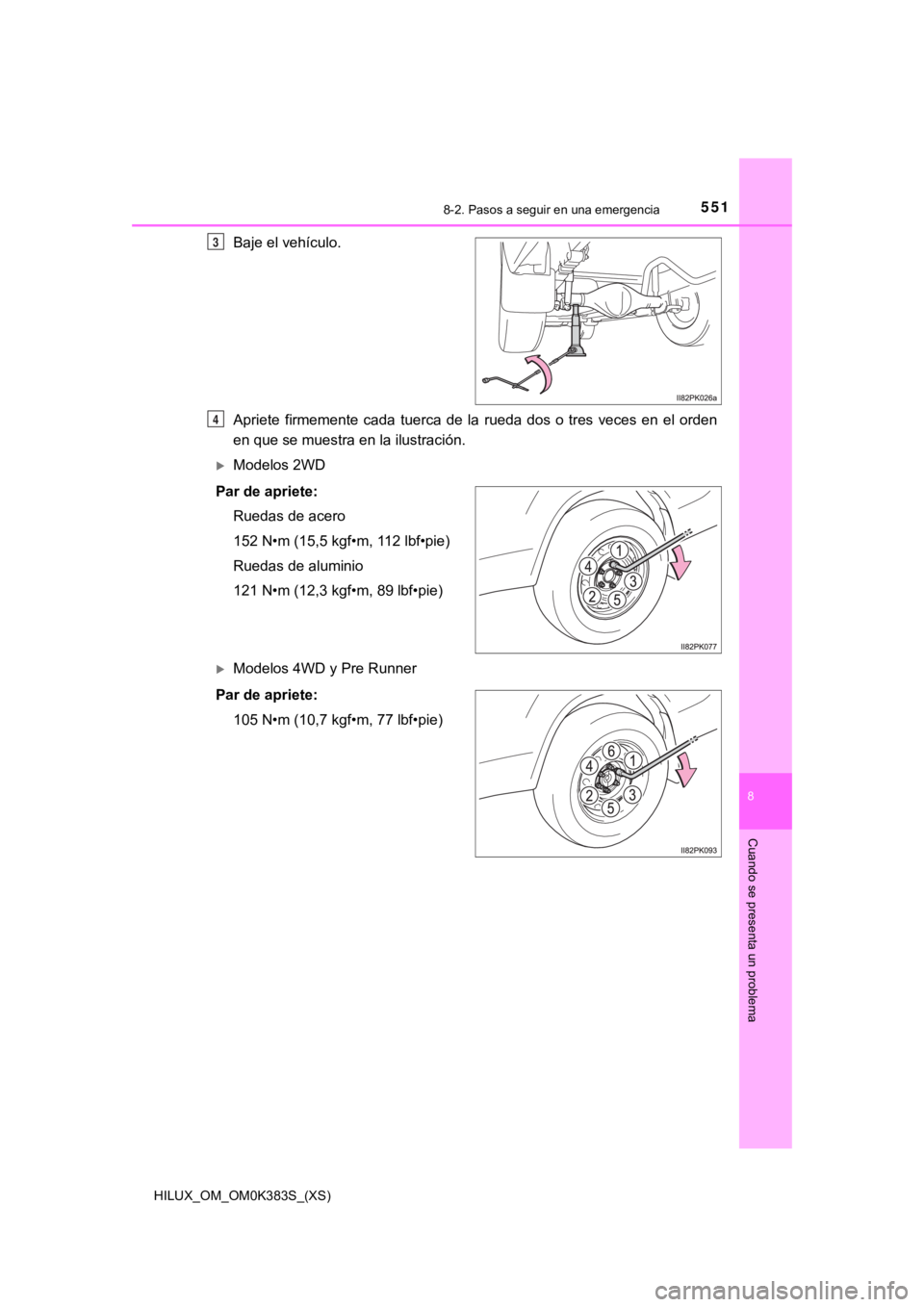

Baje el vehículo.
Apriete firmemente cada tuerca de la rueda dos o tres veces en el orden
en que se muestra en la ilustración.
Modelos 2WD
Par de apriete: Ruedas de acero
152 N•m (15,5 kgf•m, 112 lbf•pie)
Ruedas de aluminio
121 N•m (12,3 kgf•m, 89 lbf•pie)
Modelos 4WD y Pre Runner
Par de apriete: 105 N•m (10,7 kgf•m, 77 lbf•pie)
3
4

5528-2. Pasos a seguir en una emergencia
HILUX_OM_OM0K383S_(XS)

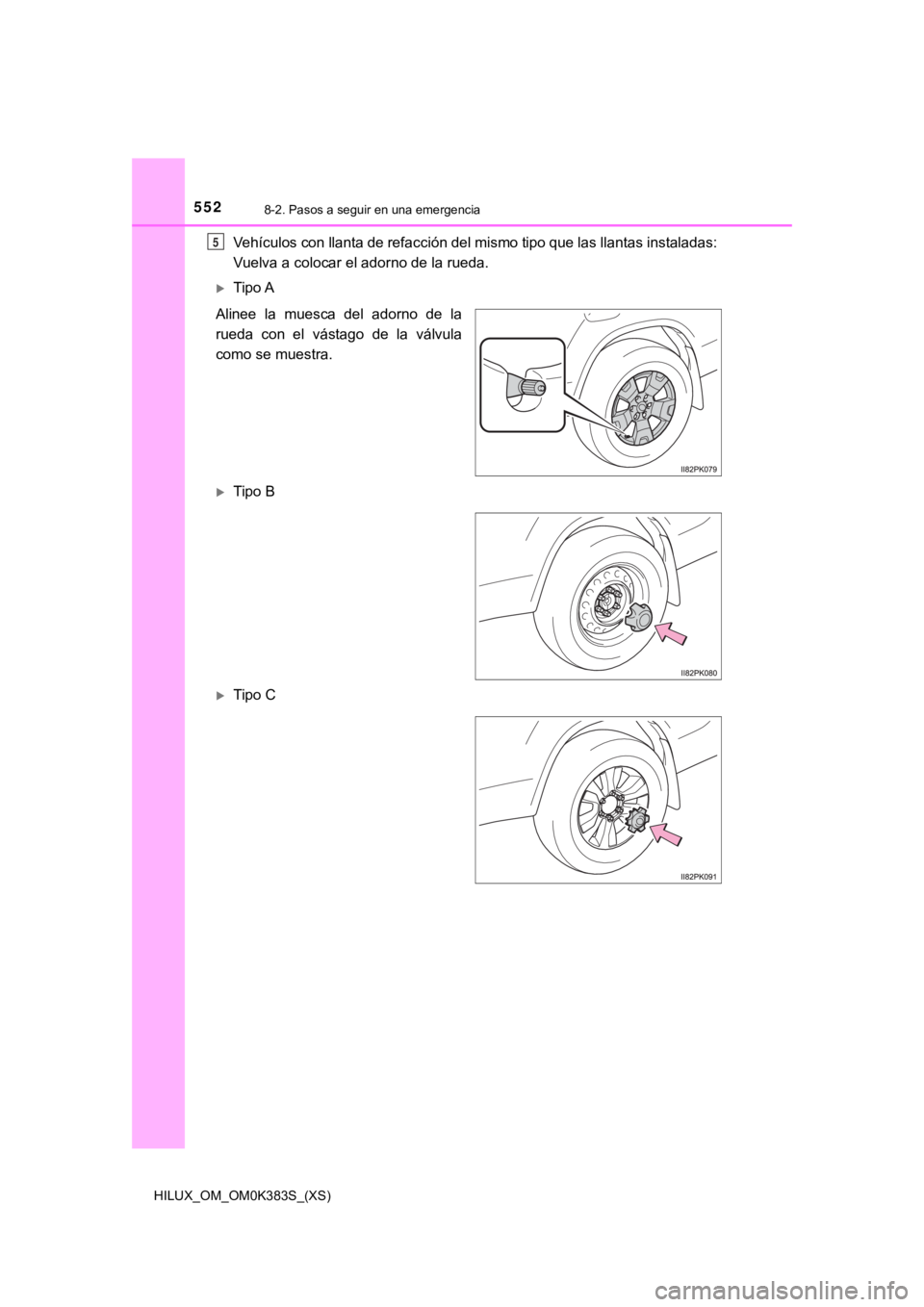

Vehículos con llanta de refacción del mismo tipo que las llantas instaladas:
Vuelva a colocar el adorno de la rueda.
Tipo A
Alinee la muesca del adorno de la
rueda con el vástago de la válvula
como se muestra.
Tipo B
Tipo C
