7-63
7
Manutenzione

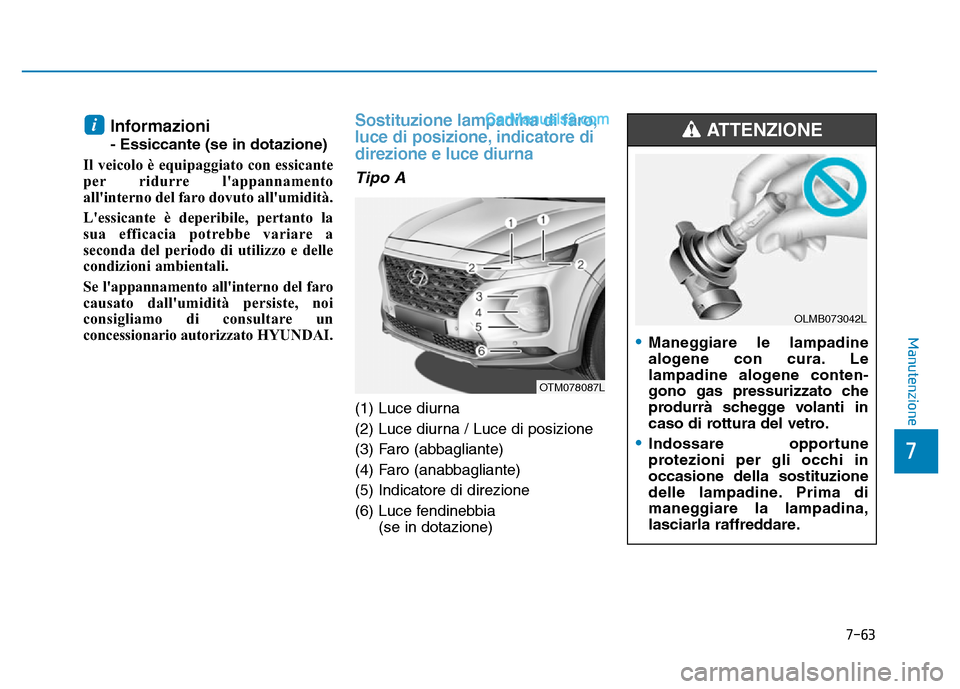

Informazioni
- Essiccante (se in dotazione)
Il veicolo è equipaggiato con essicante
per ridurre l'appannamento
all'interno del faro dovuto all'umidità.
L'essicante è deperibile, pertanto la
sua efficacia potrebbe variare a
seconda del periodo di utilizzo e delle
condizioni ambientali.
Se l'appannamento all'interno del faro
causato dall'umidità persiste, noi
consigliamo di consultare un
concessionario autorizzato HYUNDAI.
Sostituzione lampadina di faro,
luce di posizione, indicatore di
direzione e luce diurna
Tipo A
(1) Luce diurna
(2) Luce diurna / Luce di posizione
(3) Faro (abbagliante)
(4) Faro (anabbagliante)
(5) Indicatore di direzione
(6) Luce fendinebbia (se in dotazione)
i
•Maneggiare le lampadine
alogene con cura. Le
lampadine alogene conten-
gono gas pressurizzato che
produrrà schegge volanti in
caso di rottura del vetro.
•Indossare opportune
protezioni per gli occhi in
occasione della sostituzione
delle lampadine. Prima di
maneggiare la lampadina,
lasciarla raffreddare.
ATTENZIONE
OLMB073042L
OTM078087L

7-64
Manutenzione
• Maneggiarle sempre con cautela per evitare tagli e abrasioni. Se le
lampadine sono accese, evitare il
contatto con i liquidi.
• Non toccare mai il vetro con le mani nude. Eventuali residui d'olio
possono causare il surriscalda -
mento della lampadina e il
conseguente scoppio all'accen -
sione.
• La lampadina deve essere accesa soltanto dopo il montaggio sul faro.
• In caso di danno o rottura della lampadina, sostituirla immediata-
mente e smaltirla adeguatamente.

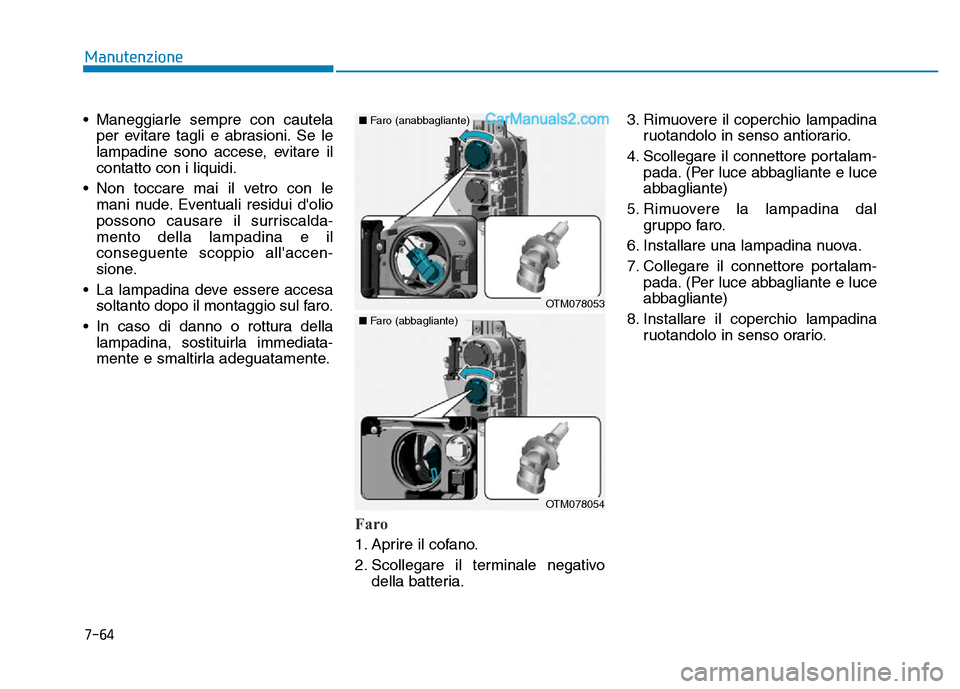

Faro
1. Aprire il cofano.
2. Scollegare il terminale negativo della batteria. 3. Rimuovere il coperchio lampadina
ruotandolo in senso antiorario.
4. Scollegare il connettore portalam -
pada. (Per luce abbagliante e luce
abbagliante)
5. Rimuovere la lampadina dal gruppo faro.
6. Installare una lampadina nuova.
7. Collegare il connettore portalam -
pada. (Per luce abbagliante e luce
abbagliante)
8. Installare il coperchio lampadina ruotandolo in senso orario.
OTM078053
■Faro (anabbagliante)
OTM078054
■Faro (abbagliante)

7-65
7
Manutenzione

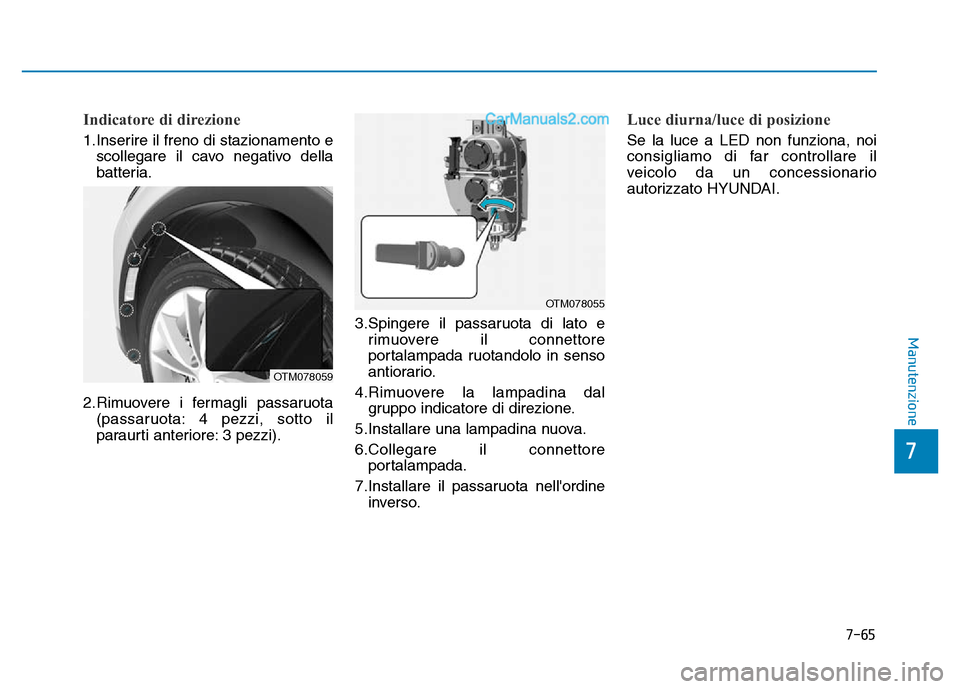

Indicatore di direzione
1.Inserire il freno di stazionamento escollegare il cavo negativo della
batteria.
2.Rimuovere i fermagli passaruota (passaruota: 4 pezzi, sotto il
paraurti anteriore: 3 pezzi). 3.Spingere il passaruota di lato e
rimuovere il connettore
portalampada ruotandolo in senso
antiorario.
4.Rimuovere la lampadina dal gruppo indicatore di direzione.
5.Installare una lampadina nuova.
6.Collegare il connettore portalampada.
7.Installare il passaruota nell'ordine inverso.
Luce diurna/luce di posizione
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
OTM078059
OTM078055

7-66
Manutenzione

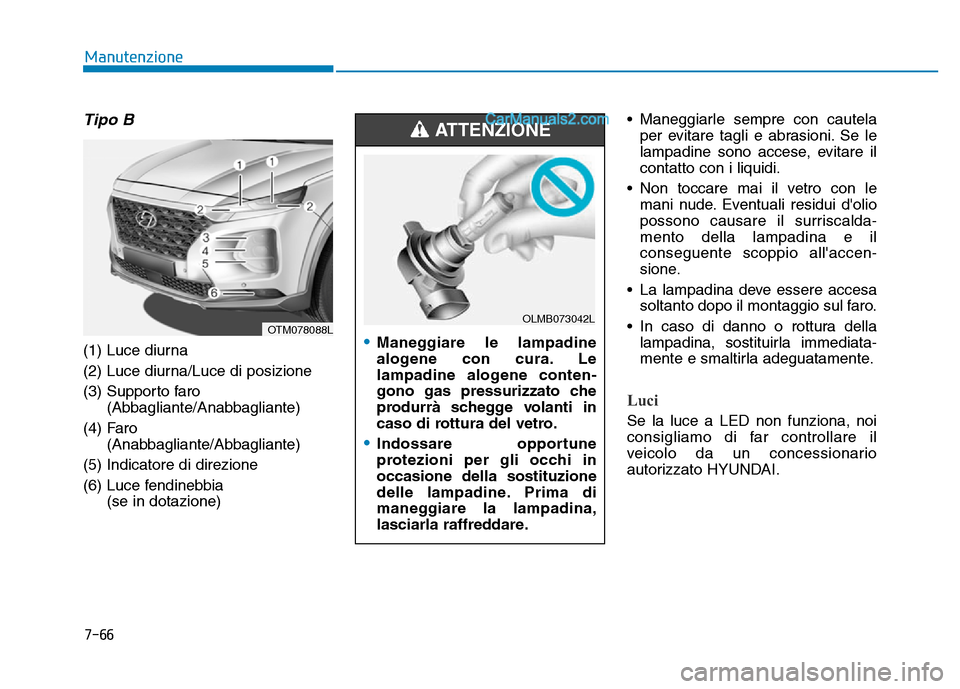

Tipo B
(1) Luce diurna
(2) Luce diurna/Luce di posizione
(3) Supporto faro(Abbagliante/Anabbagliante)
(4) Faro (Anabbagliante/Abbagliante)
(5) Indicatore di direzione
(6) Luce fendinebbia (se in dotazione) • Maneggiarle sempre con cautela
per evitare tagli e abrasioni. Se le
lampadine sono accese, evitare il
contatto con i liquidi.
• Non toccare mai il vetro con le mani nude. Eventuali residui d'olio
possono causare il surriscalda -
mento della lampadina e il
conseguente scoppio all'accen -
sione.
• La lampadina deve essere accesa soltanto dopo il montaggio sul faro.
• In caso di danno o rottura della lampadina, sostituirla immediata-
mente e smaltirla adeguatamente.
Luci
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
OTM078088L•Maneggiare le lampadine
alogene con cura. Le
lampadine alogene conten-
gono gas pressurizzato che
produrrà schegge volanti in
caso di rottura del vetro.
•Indossare opportune
protezioni per gli occhi in
occasione della sostituzione
delle lampadine. Prima di
maneggiare la lampadina,
lasciarla raffreddare.
ATTENZIONE
OLMB073042L

7-67
7
Manutenzione

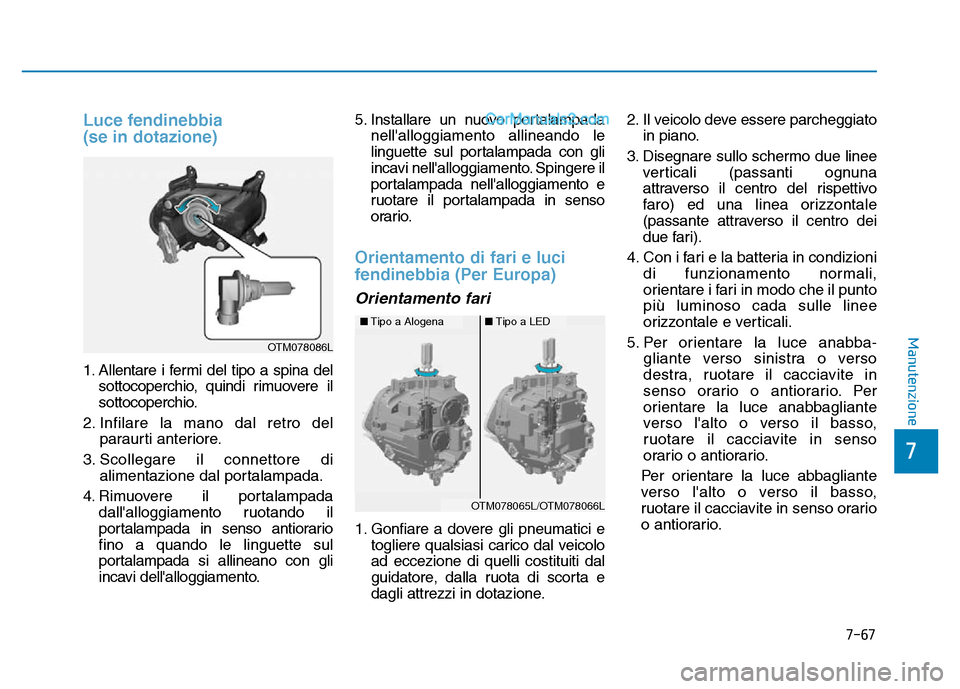

Luce fendinebbia
(se in dotazione)
1. Allentare i fermi del tipo a spina delsottocoperchio, quindi rimuovere il
sottocoperchio.
2. Infilare la mano dal retro del paraurti anteriore.
3. Scollegare il connettore di alimentazione dal portalampada.
4. Rimuovere il portalampada dall'alloggiamento ruotando il
portalampada in senso antiorario
fino a quando le linguette sul
portalampada si allineano con gli
incavi dell'alloggiamento. 5. Installare un nuovo portalampada
nell'alloggiamento allineando le
linguette sul portalampada con gli
incavi nell'alloggiamento. Spingere il
portalampada nell'alloggiamento e
ruotare il portalampada in senso
orario.
Orientamento di fari e luci
fendinebbia (Per Europa)
Orientamento fari
1. Gonfiare a dovere gli pneumatici e togliere qualsiasi carico dal veicolo
ad eccezione di quelli costituiti dal
guidatore, dalla ruota di scorta e
dagli attrezzi in dotazione. 2. Il veicolo deve essere parcheggiato
in piano.
3. Disegnare sullo schermo due linee verticali (passanti ognuna
attraverso il centro del rispettivo
faro) ed una linea orizzontale
(passante attraverso il centro dei
due fari).
4. Con i fari e la batteria in condizioni di funzionamento normali,
orientare i fari in modo che il punto
più luminoso cada sulle linee
orizzontale e verticali.
5. Per orientare la luce anabba -
gliante verso sinistra o verso
destra, ruotare il cacciavite in
senso orario o antiorario. Per
orientare la luce anabbagliante
verso l'alto o verso il basso,
ruotare il cacciavite in senso
orario o antiorario.
Per orientare la luce abbagliante
verso l'alto o verso il basso,
ruotare il cacciavite in senso orario
o antiorario.
OTM078086L
■ Tipo a Alogena■Tipo a LED
OTM078065L/OTM078066L

7-68
Manutenzione

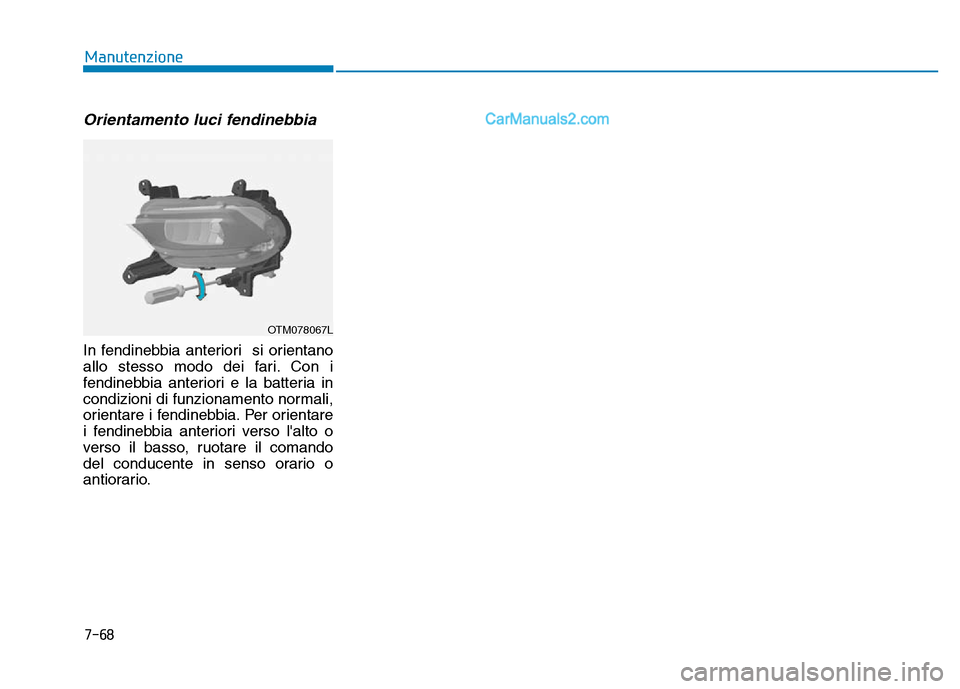

Orientamento luci fendinebbia
In fendinebbia anteriori si orientano
allo stesso modo dei fari. Con i
fendinebbia anteriori e la batteria in
condizioni di funzionamento normali,
orientare i fendinebbia. Per orientare
i fendinebbia anteriori verso l'alto o
verso il basso, ruotare il comando
del conducente in senso orario o
antiorario.
OTM078067L

7-69
7
Manutenzione

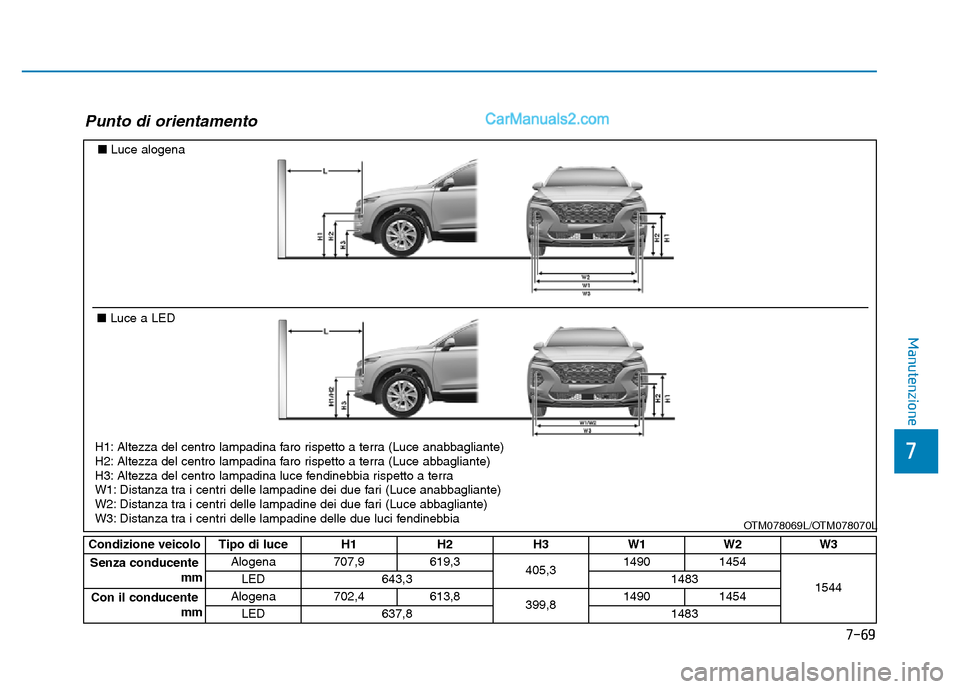

Punto di orientamento
■Luce alogena
■ Luce a LED
OTM078069L/OTM078070L
H1: Altezza del centro lampadina faro rispetto a terra (Luce anabbagliante)
H2: Altezza del centro lampadina faro rispetto a terra (Luce abbagliante)
H3: Altezza del centro lampadina luce fendinebbia rispetto a terra
W1: Distanza tra i centri delle lampadine dei due fari (Luce anabbagliante)
W2: Distanza tra i centri delle lampadine dei due fari (Luce abbagliante)
W3: Distanza tra i centri delle lampadine delle due luci fendinebbia
Condizione veicolo Tipo di luce H1 H2 H3 W1 W2 W3 Senza conducente mmAlogena 707,9 619,3
405,31490 1454
1544
LED 643,3 1483
Con il conducente mmAlogena 702,4
613,8
399,8 1490
1454
LED 637,8 1483

7-70
Manutenzione

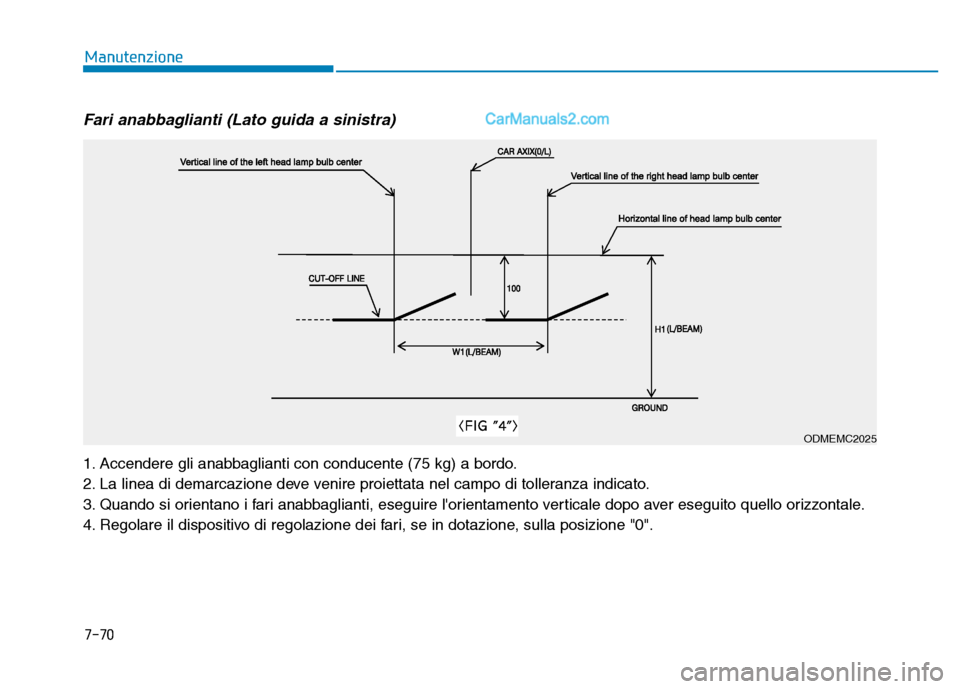

Fari anabbaglianti (Lato guida a sinistra)
1. Accendere gli anabbaglianti con conducente (75 kg) a bordo.
2. La linea di demarcazione deve venire proiettata nel campo di tolleranza indicato.
3. Quando si orientano i fari anabbaglianti, eseguire l'orientamento verticale dopo aver eseguito quello orizzontale.
4. Regolare il dispositivo di regolazione dei fari, se in dotazione, sulla posizione "0".
ODMEMC2025
