2019 Hyundai Santa Fe Manuale del proprietario (in Italian)

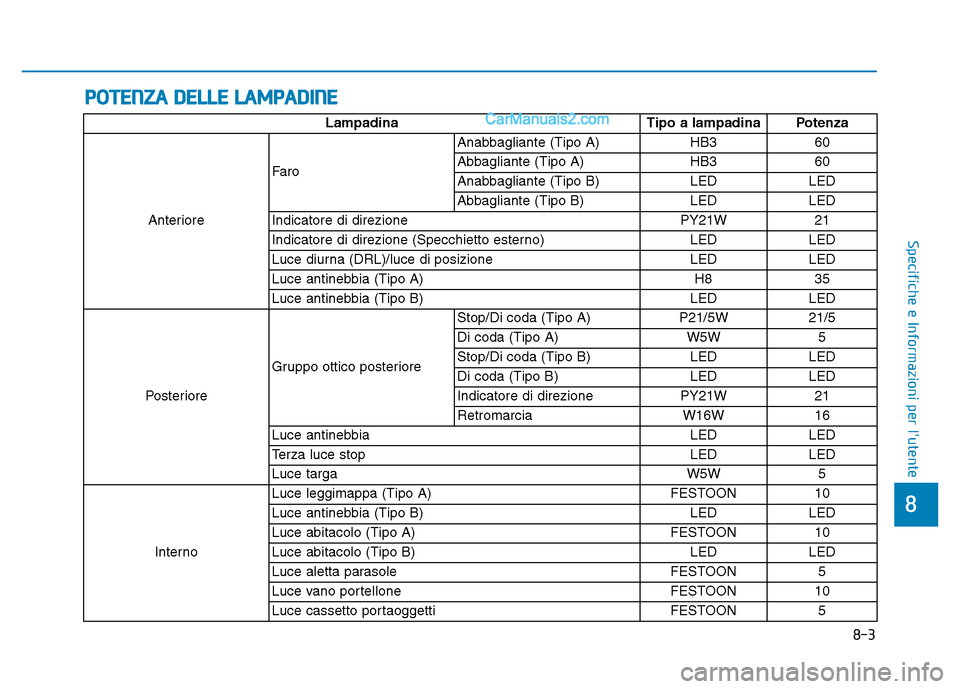

POTENZA DELLE LAMPADINE
8-3
8
Specifiche e Informazioni per l'utente
LampadinaTipo a lampadina Potenza
Anteriore Faro
Anabbagliante (Tipo A)
HB360
Abbagliante (Tipo A) HB360
Anabbagliante (Tipo B) LEDLED
Abbagliante (Tipo B) LEDLED
Indicatore di direzione PY21W21
Indicatore di direzione (Specchietto esterno) LEDLED
Luce diurna (DRL)/luce di posizione LEDLED
Luce antinebbia (Tipo A) H835
Luce antinebbia (Tipo B) LEDLED
Posteriore Gruppo ottico posteriore Stop/Di coda (Tipo A)
P21/5W21/5
Di coda (Tipo A) W5W5
Stop/Di coda (Tipo B) LEDLED
Di coda (Tipo B) LEDLED
Indicatore di direzione PY21W21
Retromarcia W16W16
Luce antinebbia LEDLED
Terza luce stop LEDLED
Luce targa W5W5
Interno Luce leggimappa (Tipo A)
FESTOON10
Luce antinebbia (Tipo B) LEDLED
Luce abitacolo (Tipo A) FESTOON10
Luce abitacolo (Tipo B) LEDLED
Luce aletta parasole FESTOON5
Luce vano portellone FESTOON10
Luce cassetto portaoggetti FESTOON5

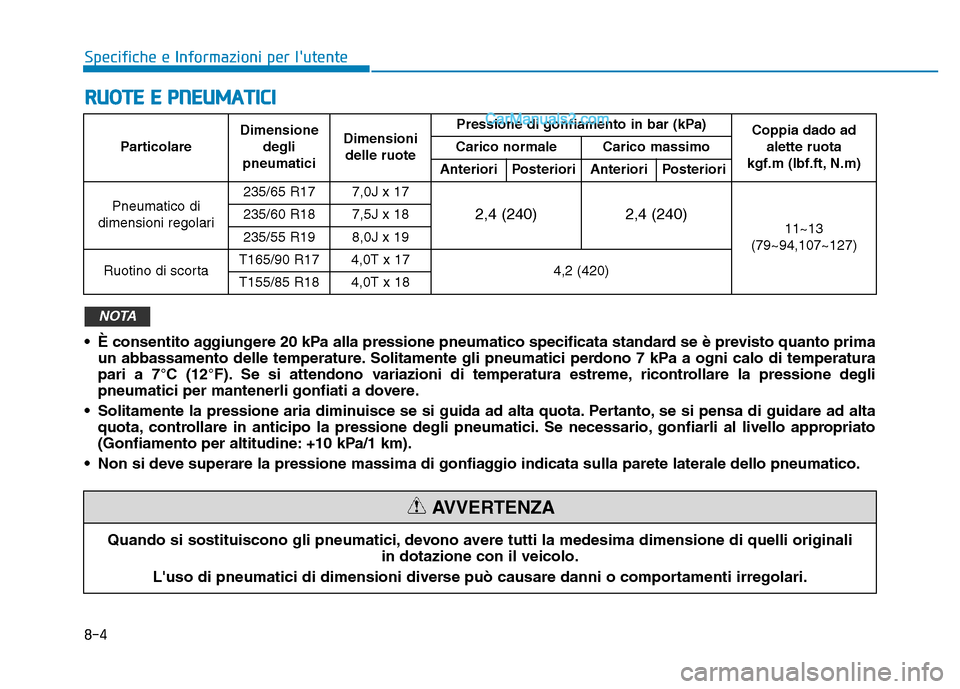

RUOTE E PNEUMATICI
8-4
Specifiche e Informazioni per l'utente
• È consentito aggiungere 20 kPa alla pressione pneumatico specificata standard se è previsto quanto primaun abbassamento delle temperature. Solitamente gli pneumatici perdono 7 kPa a ogni calo di temperatura
pari a 7°C (12°F). Se si attendono variazioni di temperatura estreme, ricontrollare la pressione degli
pneumatici per mantenerli gonfiati a dovere.
• Solitamente la pressione aria diminuisce se si guida ad alta quota. Pertanto, se si pensa di guidare ad alta quota, controllare in anticipo la pressione degli pneumatici. Se necessario, gonfiarli al livello appropriato
(Gonfiamento per altitudine: +10 kPa/1 km).
• Non si deve superare la pressione massima di gonfiaggio indicata sulla parete laterale dello pneumatico.
NOTA
Particolare Dimensione
degli
pneumatici Dimensioni
delle ruote Pressione di gonfiamento in bar (kPa)
Coppia dado ad
alette ruota
kgf.m (lbf.ft, N.m)
Carico normale Carico massimo
Anteriori Posteriori Anteriori Posteriori
Pneumatico di
dimensioni regolari 235/65 R17 7,0J x 17
2,4 (240)
2,4 (240)11~13
(79~94,107~127)
235/60 R18 7,5J x 18
235/55 R19 8,0J x 19
Ruotino di scorta T165/90 R17 4,0T x 17
4,2 (420)
T155/85 R18 4,0T x 18
Quando si sostituiscono gli pneumatici, devono avere tutti la medesima dimensione di quelli originali
in dotazione con il veicolo.
L'uso di pneumatici di dimensioni diverse può causare danni o comportamenti irregolari.
AVVERTENZA

8-5
8
Specifiche e Informazioni per l'utente
SISTEMA DI CONDIZIONAMENTO ARIA

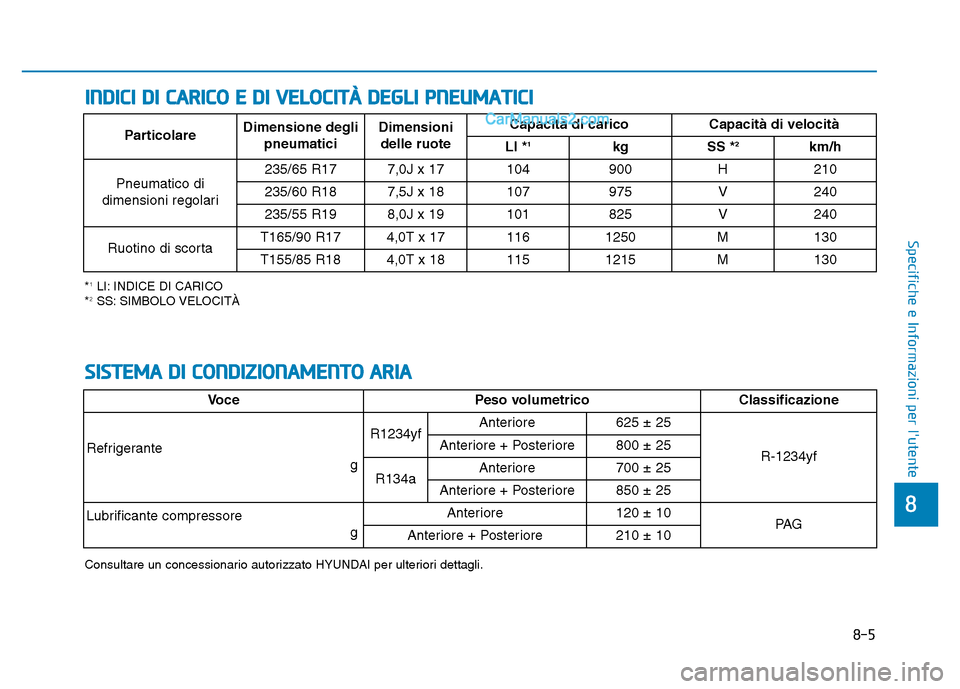

INDICI DI CARICO E DI VELOCITÀ DEGLI PNEUMATICI
*1LI: INDICE DI CARICO
*2SS: SIMBOLO VELOCITÀ
Particolare Dimensione degli
pneumatici Dimensioni
delle ruote Capacità di carico Capacità di velocità
LI *1kg SS *2km/h
Pneumatico di
dimensioni regolari 235/65 R17 7,0J x 17 104 900 H 210
235/60 R18 7,5J x 18 107 975 V 240
235/55 R198,0J x 19101825V240
Ruotino di scortaT165/90 R174,0T x 171161250M130
T155/85 R184,0T x 181151215M130
VocePeso volumetrico
Classificazione
Refrigerante
gR1234yfAnteriore625 ± 25
R-1234yf Anteriore + Posteriore800 ± 25
R134aAnteriore700 ± 25
Anteriore + Posteriore850 ± 25
Lubrificante compressoregAnteriore120 ± 10PA GAnteriore + Posteriore210 ± 10
Consultare un concessionario autorizzato HYUNDAI per ulteriori dettagli.

8-6
Specifiche e Informazioni per l'utente

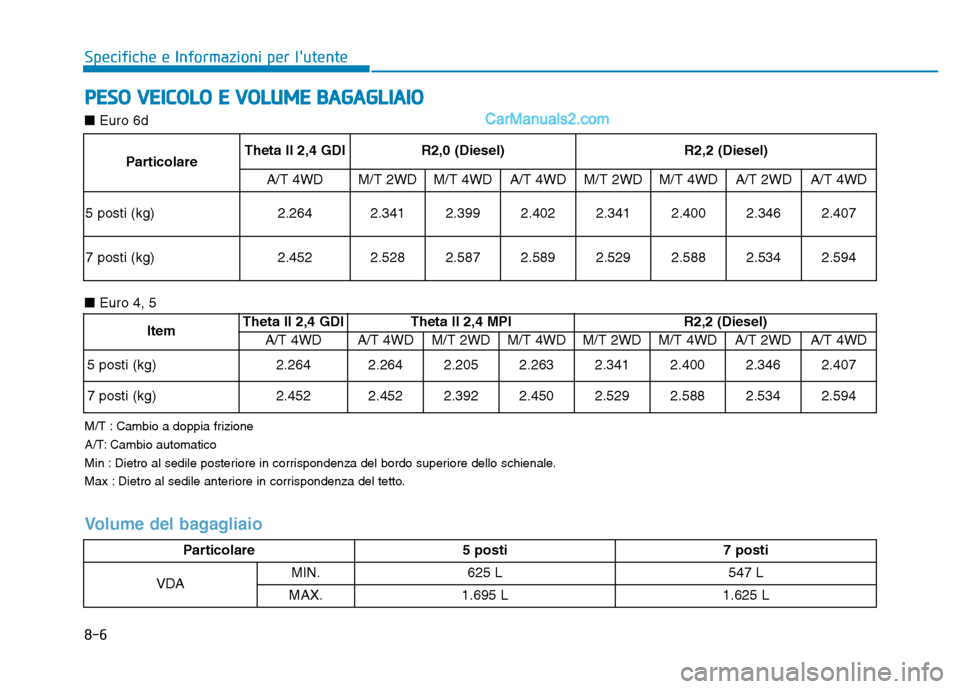

PESO VEICOLO E VOLUME BAGAGLIAIO
M/T : Cambio a doppia frizione
A/T: Cambio automatico
Min : Dietro al sedile posteriore in corrispondenza del bordo superiore dello schienale.
Max : Dietro al sedile anteriore in corrispondenza del tetto.
Particolare5 posti7 posti
VDAMIN.625 L547 L
MAX.1.695 L1.625 L
Volume del bagagliaio
ParticolareTheta II 2,4 GDIR2,0 (Diesel)R2,2 (Diesel)
A/T 4WDM/T 2WDM/T 4WDA/T 4WDM/T 2WDM/T 4WDA/T 2WDA/T 4WD
5 posti (kg)2.2642.3412.3992.4022.3412.4002.3462.407
7 posti (kg)2.4522.5282.5872.5892.5292.5882.5342.594
■Euro 6d
■ Euro 4, 5
ItemTheta II 2,4 GDITheta II 2,4 MPIR2,2 (Diesel)
A/T 4WDA/T 4WDM/T 2WDM/T 4WDM/T 2WDM/T 4WDA/T 2WDA/T 4WD
5 posti (kg)2.264 2.264 2.205 2.263 2.341 2.400 2.346 2.407
7 posti (kg)2.452 2.452 2.3922.450 2.5292.588 2.534 2.594

8-7
8
Specifiche e Informazioni per l'utente

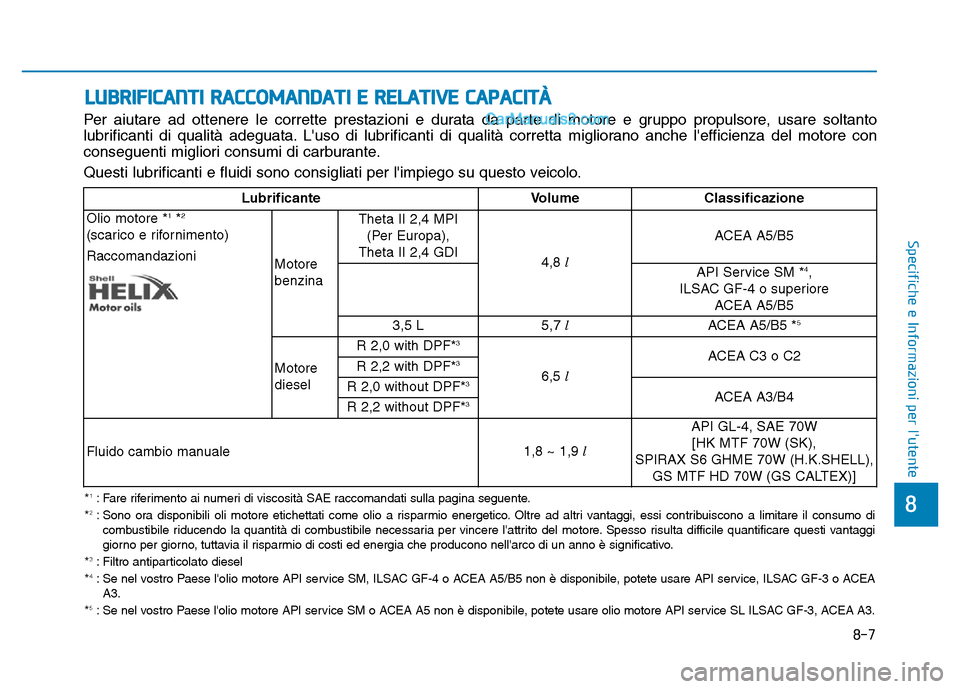

LUBRIFICANTI RACCOMANDATI E RELATIVE CAPACITÀ
Per aiutare ad ottenere le corrette prestazioni e durata da parte di motore e gruppo propulsore, usare soltanto
lubrificanti di qualità adeguata. L'uso di lubrificanti di qualità corretta migliorano anche l'efficienza del motore con
conseguenti migliori consumi di carburante.
Questi lubrificanti e fluidi sono consigliati per l'impiego su questo veicolo.
*1: Fare riferimento ai numeri di viscosità SAE raccomandati sulla pagina seguente.
*2: Sono ora disponibili oli motore etichettati come olio a risparmio energetico. Oltre ad altri vantaggi, essi contribuiscono a li mitare il consumo di
combustibile riducendo la quantità di combustibile necessaria per vincere l'attrito del motore. Spesso risulta difficile quantificare questi vantaggi
giorno per giorno, tuttavia il risparmio di costi ed energia che producono nell'arco di un anno è signific\
ativo.
*
3: Filtro antiparticolato diesel
*4: Se nel vostro Paese l'olio motore API service SM, ILSAC GF-4 o ACEA A5/B5 non è disponibile, potete usare API service, ILSAC G F-3 o ACEA
A3.
*
5: Se nel vostro Paese l'olio motore API service SM o ACEA A5 non è disponibile, potete usare olio motore API service SL ILSAC GF-3, ACEA A3.
Lubrificante VolumeClassificazione
Olio motore *
1*2
(scarico e rifornimento)
Raccomandazioni Motore
benzinaTheta II 2,4 MPI
(Per Europa),
Theta II 2,4 GDI 4,8 l ACEA A5/B5
API Service SM *4,
ILSAC GF-4 o superiore ACEA A5/B5
3,5 L 5,7
l
ACEA A5/B5 *
5
Motore
dieselR 2,0 with DPF*
3
6,5
l ACEA C3 o C2
R 2,2 with DPF*3
R 2,0 without DPF*3ACEA A3/B4
R 2,2 without DPF*3
Fluido cambio manuale 1,8 ~ 1,9 lAPI GL-4, SAE 70W
[HK MTF 70W (SK),
SPIRAX S6 GHME 70W (H.K.SHELL), GS MTF HD 70W (GS CALTEX)]

8-8
Specifiche e Informazioni per l'utente
LubrificanteVolumeClassificazione
Fluido cambio automatico Motore
benzinaThetall 2,4 MPI
7,1
l
MICHANG ATF SP-IV,SK ATF SP-IV,
NOCA ATF SP-IV,
HYUNDAI originale ATF SP-IV
Thetall 2,4 GDI
6,7
l
Lambda 3,5 MPI 7,0
l
Motore
diesel R2,0
7,0
l
R2,2 7,1
l
Liquido di raffreddamento Motore
benzina
Theta II 2,4 MPI
MT : 7,9 l
AT : 8,2 l
Miscela di antigelo e acqua distillata (liquido di raffreddamento a base di
glicoletilene per radiatore in alluminio)
Theta II 2,4 GDI
8,2
l
Lambda 3,5 MPI 8,9
l
Motore
diesel R2,0
8,8
l
R2,2 8,8~9,0
l
Fluido freno/frizione 0,44~0,48
l
FMVSS116 DOT-3 o DOT-4
Olio differenziale posteriore (4WD) 0,58
l OLIO PER INGRANAGGIO IPOIDE API GL-5,
SAE 75W/85 (OLIO PER INGRANAGGIO SK HCT-5 75W/85 o EQUIVALENTE)
Olio scatola di rinvio (4WD) 2,4L
R 2,0 / 2,2L 0,45
l OLIO PER INGRANAGGIO IPOIDE API GL-5,
SAE 75W/85 (OLIO PER INGRANAGGIO SK HCT-5 75W/85 o EQUIVALENTE)
3,5 L 0,65
l
Combustibile 71
l Fare riferimento a "Requisiti del combustibile"
nel capitolo "Introduzione".
Soluzione urea (Motore diesel) 18
l
ISO22241, DIN70070

8-9
8
Specifiche e Informazioni per l'utente

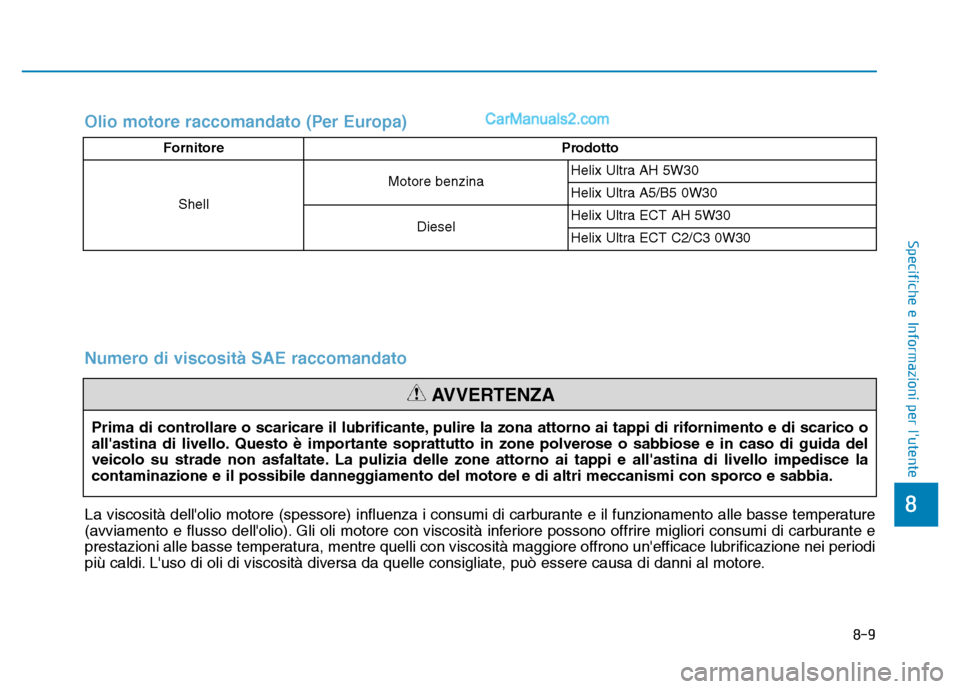

Numero di viscosità SAE raccomandato
Prima di controllare o scaricare il lubrificante, pulire la zona attorno ai tappi di rifornimento e di scarico o
all'astina di livello. Questo è importante soprattutto in zone polverose o sabbiose e in caso di guida del
veicolo su strade non asfaltate. La pulizia delle zone attorno ai tappi e all'astina di livello impedisce\
la
contaminazione e il possibile danneggiamento del motore e di altri meccanismi con sporco e sabbia.
AVVERTENZA
La viscosità dell'olio motore (spessore) influenza i consumi di car\
burante e il funzionamento alle basse temperature
(avviamento e flusso dell'olio). Gli oli motore con viscosità inferiore possono offrire migliori consumi di carburante e
prestazioni alle basse temperatura, mentre quelli con viscosità maggiore offrono un'efficace lubrificazione nei periodi
più caldi. L'uso di oli di viscosità diversa da quelle consigliate, può essere causa di danni al motore.
Olio motore raccomandato (Per Europa)
FornitoreProdotto
Shell Motore benzina
Helix Ultra AH 5W30
Helix Ultra A5/B5 0W30
Diesel Helix Ultra ECT AH 5W30
Helix Ultra ECT C2/C3 0W30

8-10
Specifiche e Informazioni per l'utente

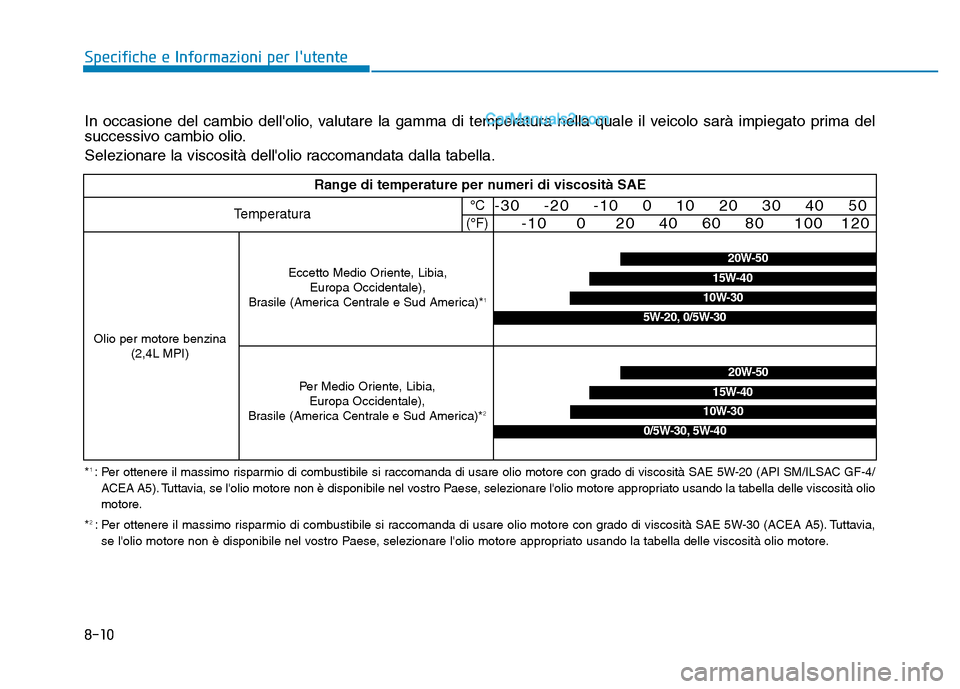

In occasione del cambio dell'olio, valutare la gamma di temperatura nella quale il veicolo sarà impiegato prima del
successivo cambio olio.
Selezionare la viscosità dell'olio raccomandata dalla tabella.
Range di temperature per numeri di viscosità SAE
Temperatura°C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
Olio per motore benzina
(2,4L MPI)
20W-50
10W-30
15W-40
5W-20, 0/5W-30
Eccetto Medio Oriente, Libia, Europa Occidentale),
Brasile (America Centrale e Sud America)*
1
Per Medio Oriente, Libia, Europa Occidentale),
Brasile (America Centrale e Sud America)*
2
20W-50
10W-30
15W-40
0/5W-30, 5W-40
*1 : Per ottenere il massimo risparmio di combustibile si raccomanda di usare olio motore con grado di viscosità SAE 5W-20 (API SM/ILSAC GF-4/
ACEA A5). Tuttavia, se l'olio motore non è disponibile nel vostro Paese, selezionare l'olio motore appropriato usando la tabella delle viscosità olio
motore.
*
2 : Per ottenere il massimo risparmio di combustibile si raccomanda di usare olio motore con grado di viscosità SAE 5W-30 (ACEA A5 ). Tuttavia,
se l'olio motore non è disponibile nel vostro Paese, selezionare l'olio motore appropriato usando la tabella delle viscosità olio motore.
