2019 Hyundai Santa Fe Manuale del proprietario (in Italian)

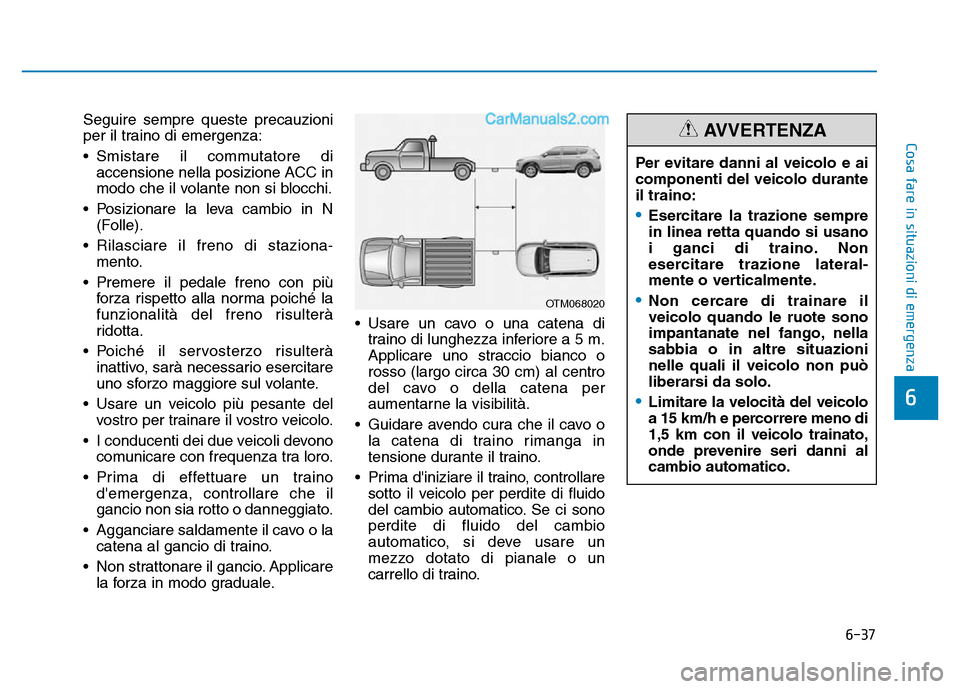

6-37
Cosa fare in situazioni di emergenza
6
Seguire sempre queste precauzioni
per il traino di emergenza:
• Smistare il commutatore diaccensione nella posizione ACC in
modo che il volante non si blocchi.
• Posizionare la leva cambio in N (Folle).
• Rilasciare il freno di staziona -
mento.
• Premere il pedale freno con più forza rispetto alla norma poiché la
funzionalità del freno risulterà
ridotta.
• Poiché il servosterzo risulterà inattivo, sarà necessario esercitare
uno sforzo maggiore sul volante.
• Usare un veicolo più pesante del vostro per trainare il vostro veicolo.
• I conducenti dei due veicoli devono comunicare con frequenza tra loro.
• Prima di effettuare un traino d'emergenza, controllare che il
gancio non sia rotto o danneggiato.
• Agganciare saldamente il cavo o la catena al gancio di traino.
• Non strattonare il gancio. Applicare la forza in modo graduale. • Usare un cavo o una catena di
traino di lunghezza inferiore a 5 m.
Applicare uno straccio bianco o
rosso (largo circa 30 cm) al centro
del cavo o della catena per
aumentarne la visibilità.
• Guidare avendo cura che il cavo o la catena di traino rimanga in
tensione durante il traino.
• Prima d'iniziare il traino, controllare sotto il veicolo per perdite di fluido
del cambio automatico. Se ci sono
perdite di fluido del cambio
automatico, si deve usare un
mezzo dotato di pianale o un
carrello di traino. Per evitare danni al veicolo e ai
componenti del veicolo durante
il traino:
•Esercitare la trazione sempre
in linea retta quando si usano
i ganci di traino. Non
esercitare trazione lateral-
mente o verticalmente.
•Non cercare di trainare il
veicolo quando le ruote sono
impantanate nel fango, nella
sabbia o in altre situazioni
nelle quali il veicolo non può
liberarsi da solo.
•Limitare la velocità del veicolo
a 15 km/h e percorrere meno di
1,5 km con il veicolo trainato,
onde prevenire seri danni al
cambio automatico.
AVVERTENZA
OTM068020

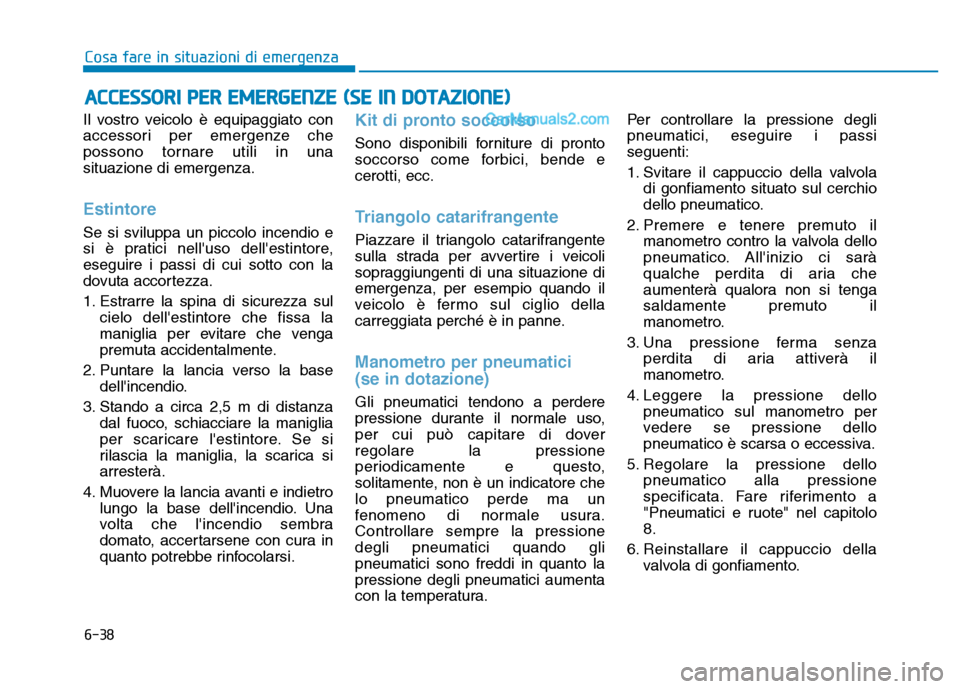

6-38
Cosa fare in situazioni di emergenza
Il vostro veicolo è equipaggiato con
accessori per emergenze che
possono tornare utili in una
situazione di emergenza.
Estintore
Se si sviluppa un piccolo incendio e
si è pratici nell'uso dell'estintore,
eseguire i passi di cui sotto con la
dovuta accortezza.
1. Estrarre la spina di sicurezza sul cielo dell'estintore che fissa la
maniglia per evitare che venga
premuta accidentalmente.
2. Puntare la lancia verso la base dell'incendio.
3. Stando a circa 2,5 m di distanza dal fuoco, schiacciare la maniglia
per scaricare l'estintore. Se si
rilascia la maniglia, la scarica si
arresterà.
4. Muovere la lancia avanti e indietro lungo la base dell'incendio. Una
volta che l'incendio sembra
domato, accertarsene con cura in
quanto potrebbe rinfocolarsi.
Kit di pronto soccorso
Sono disponibili forniture di pronto
soccorso come forbici, bende e
cerotti, ecc.
Triangolo catarifrangente
Piazzare il triangolo catarifrangente
sulla strada per avvertire i veicoli
sopraggiungenti di una situazione di
emergenza, per esempio quando il
veicolo è fermo sul ciglio della
carreggiata perché è in panne.
Manometro per pneumatici
(se in dotazione)
Gli pneumatici tendono a perdere
pressione durante il normale uso,
per cui può capitare di dover
regolare la pressione
periodicamente e questo,
solitamente, non è un indicatore che
lo pneumatico perde ma un
fenomeno di normale usura.
Controllare sempre la pressione
degli pneumatici quando gli
pneumatici sono freddi in quanto la
pressione degli pneumatici aumenta
con la temperatura. Per controllare la pressione degli
pneumatici, eseguire i passi
seguenti:
1. Svitare il cappuccio della valvola
di gonfiamento situato sul cerchio
dello pneumatico.
2. Premere e tenere premuto il manometro contro la valvola dello
pneumatico. All'inizio ci sarà
qualche perdita di aria che
aumenterà qualora non si tenga
saldamente premuto il
manometro.
3. Una pressione ferma senza perdita di aria attiverà il
manometro.
4. Leggere la pressione dello pneumatico sul manometro per
vedere se pressione dello
pneumatico è scarsa o eccessiva.
5. Regolare la pressione dello pneumatico alla pressione
specificata. Fare riferimento a
"Pneumatici e ruote" nel capitolo
8.
6. Reinstallare il cappuccio della valvola di gonfiamento.
ACCESSORI PER EMERGENZE (SE IN DOTAZIONE)

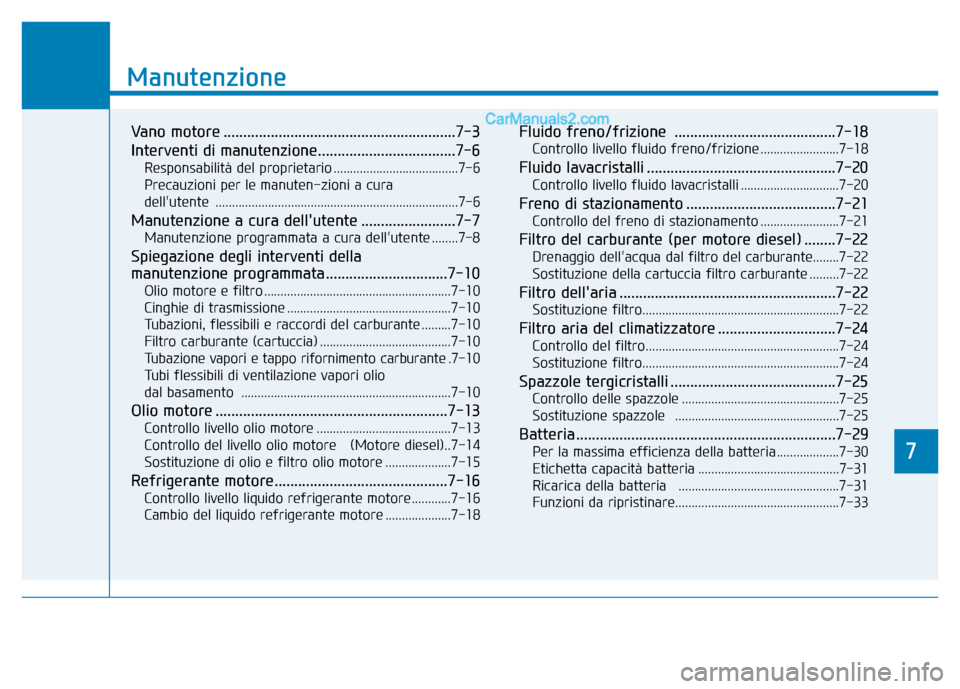

7
Manutenzione
7
Manutenzione
Vano motore ...........................................................7-3
Interventi di manutenzione...................................7-6
Responsabilità del proprietario ......................................7-6
Precauzioni per le manuten-zioni a cura
dell'utente ............................................................\
..............7-6
Manutenzione a cura dell'utente ........................7-7
Manutenzione programmata a cura dell'utente ........7-8
Spiegazione degli interventi della
manutenzione programmata ...............................7-10
Olio motore e filtro .........................................................7-10
Cinghie di trasmissione ..................................................7-10
Tubazioni, flessibili e raccordi del carburante .........7-10
Filtro carburante (cartuccia) ........................................7-10
Tubazione vapori e tappo rifornimento carburante .7-10
Tubi flessibili di ventilazione vapori olio
dal basamento ................................................................7-10
Olio motore ...........................................................7-13
Controllo livello olio motore .........................................7-13
Controllo del livello olio motore (Motore diesel)..7-14
Sostituzione di olio e filtro olio motore ....................7-15
Refrigerante motore............................................7-16
Controllo livello liquido refrigerante motore............7-16
Cambio del liquido refrigerante motore ....................7-18
Fluido freno/frizione .........................................7-18
Controllo livello fluido freno/frizione ........................7-18
Fluido lavacristalli ................................................7-20
Controllo livello fluido lavacristalli ..............................7-20
Freno di stazionamento ......................................7-21
Controllo del freno di stazionamento ........................7-21
Filtro del carburante (per motore diesel) ........7-22
Drenaggio dell'acqua dal filtro del carburante........7-22
Sostituzione della cartuccia filtro carburante .........7-22
Filtro dell'aria .......................................................7-22
Sostituzione filtro............................................................7-22
Filtro aria del climatizzatore ..............................7-24
Controllo del filtro...........................................................7-24
Sostituzione filtro............................................................7-24
Spazzole tergicristalli ..........................................7-25
Controllo delle spazzole ................................................7-25
Sostituzione spazzole ..................................................7-25
Batteria ..................................................................7-29
Per la massima efficienza della batteria...................7-30
Etichetta capacità batteria ...........................................7-31
Ricarica della batteria .................................................7-31
Funzioni da ripristinare..................................................7-337

7

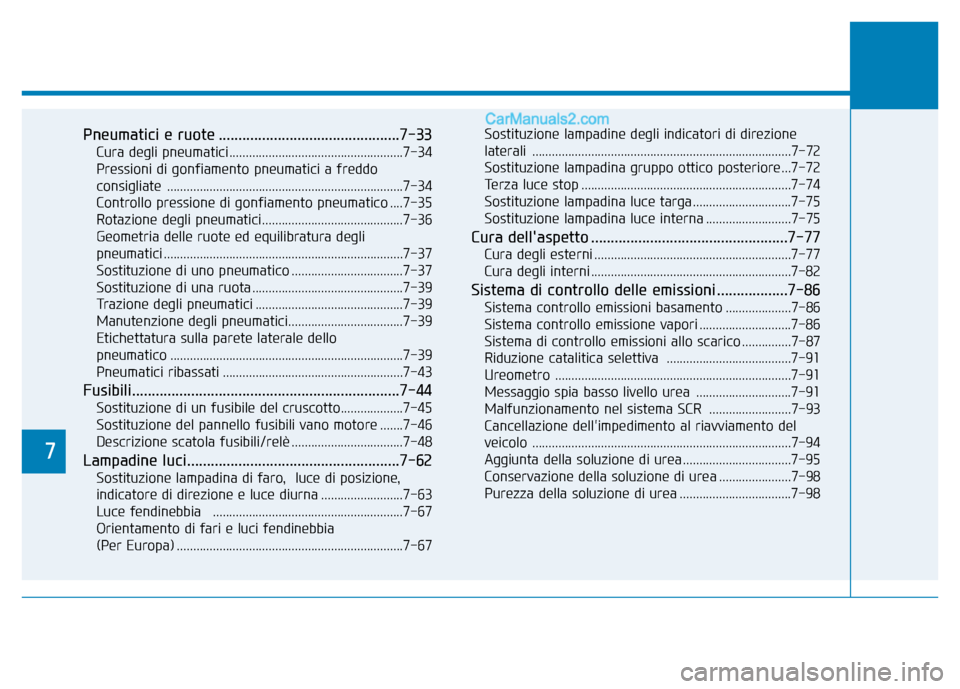

Pneumatici e ruote ..............................................7-33
Cura degli pneumatici .....................................................7-34
Pressioni di gonfiamento pneumatici a freddo
consigliate ............................................................\
............7-34
Controllo pressione di gonfiamento pneumatico ....7-35
Rotazione degli pneumatici...........................................7-36
Geometria delle ruote ed equilibratura degli
pneumatici ........................................................................\
.7-37
Sostituzione di uno pneumatico ..................................7-37
Sostituzione di una ruota ..............................................7-39
Trazione degli pneumatici .............................................7-39
Manutenzione degli pneumatici...................................7-39
Etichettatura sulla parete laterale dello
pneumatico .......................................................................7\
-39
Pneumatici ribassati .......................................................7-43
Fusibili....................................................................7-44\
Sostituzione di un fusibile del cruscotto...................7-45
Sostituzione del pannello fusibili vano motore .......7-46
Descrizione scatola fusibili/relè ..................................7-48
Lampadine luci......................................................7-62
Sostituzione lampadina di faro, luce di posizione,
indicatore di direzione e luce diurna .........................7-63
Luce fendinebbia ..........................................................7-67
Orientamento di fari e luci fendinebbia
(Per Europa) .....................................................................7-6\
7 Sostituzione lampadine degli indicatori di direzione
laterali ....................................................................\
...........7-72
Sostituzione lampadina gruppo ottico posteriore...7-72
Terza luce stop ................................................................7-74
Sostituzione lampadina luce targa ..............................7-75
Sostituzione lampadina luce interna ..........................7-75
Cura dell'aspetto ..................................................7-77
Cura degli esterni ............................................................7-77
Cura degli interni .............................................................7-82
Sistema di controllo delle emissioni ..................7-86
Sistema controllo emissioni basamento ....................7-86
Sistema controllo emissione vapori ............................7-86
Sistema di controllo emissioni allo scarico ...............7-87
Riduzione catalitica selettiva ......................................7-91
Ureometro ......................................................................\
..7-91
Messaggio spia basso livello urea .............................7-91
Malfunzionamento nel sistema SCR .........................7-93
Cancellazione dell'impedimento al riavviamento del
veicolo .................................................................\
..............7-94
Aggiunta della soluzione di urea .................................7-95
Conservazione della soluzione di urea ......................7-98
Purezza della soluzione di urea ..................................7-98

7-3
7
Manutenzione

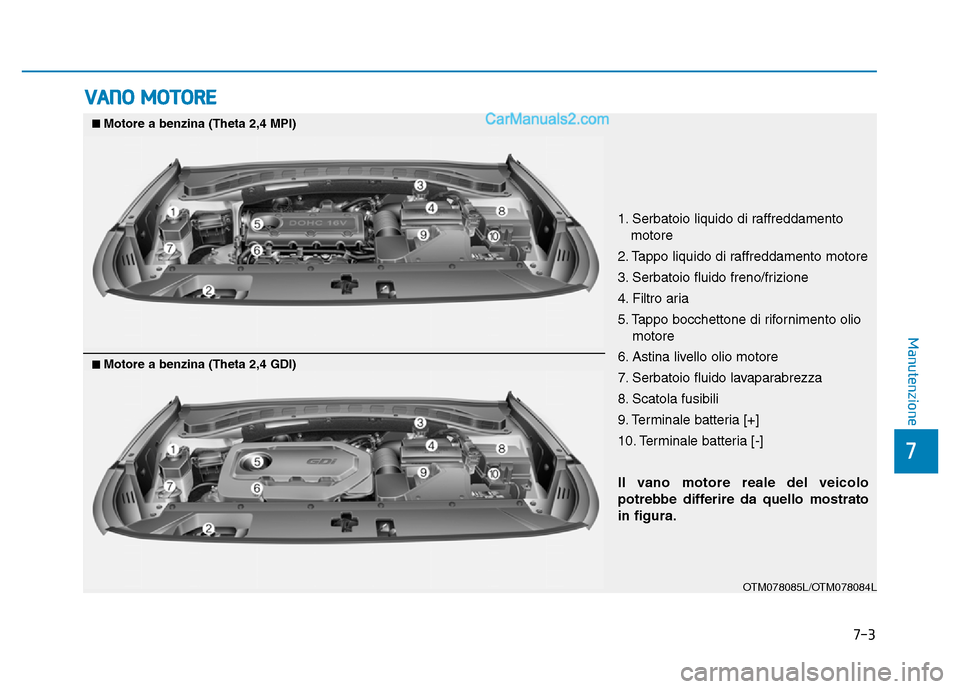

VANO MOTORE
1. Serbatoio liquido di raffreddamentomotore
2. Tappo liquido di raffreddamento motore
3. Serbatoio fluido freno/frizione
4. Filtro aria
5. Tappo bocchettone di rifornimento olio motore
6. Astina livello olio motore
7. Serbatoio fluido lavaparabrezza
8. Scatola fusibili
9. Terminale batteria [+]
10. Terminale batteria [-]
Il vano motore reale del veicolo
potrebbe differire da quello mostrato
in figura.
OTM078085L/OTM078084L
■Motore a benzina (Theta 2,4 MPI)
■Motore a benzina (Theta 2,4 GDI)

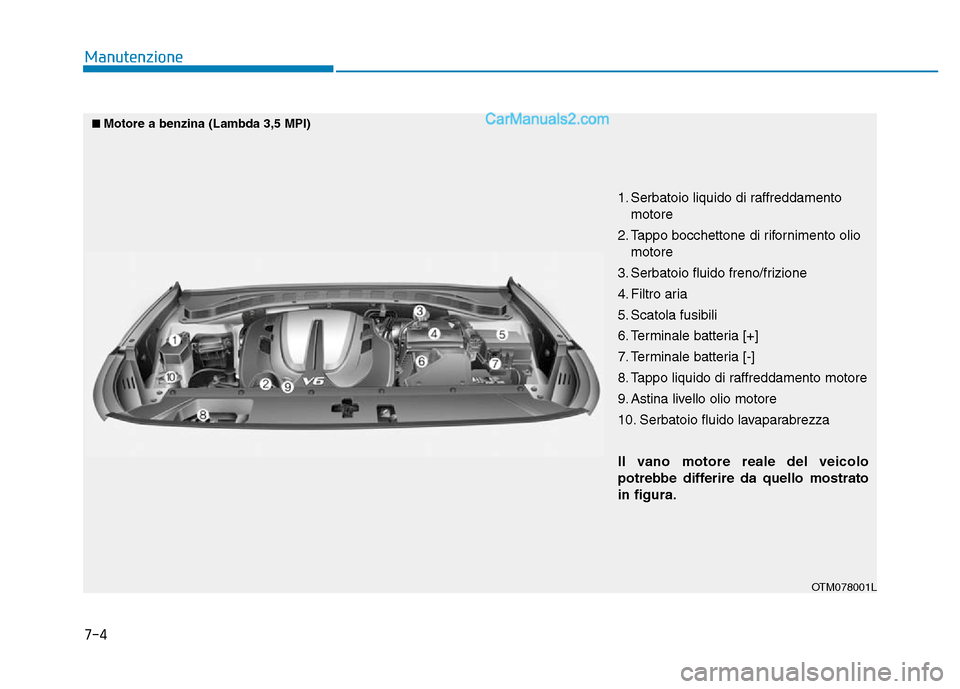

7-4
Manutenzione
1. Serbatoio liquido di raffreddamentomotore
2. Tappo bocchettone di rifornimento olio motore
3. Serbatoio fluido freno/frizione
4. Filtro aria
5. Scatola fusibili
6. Terminale batteria [+]
7. Terminale batteria [-]
8. Tappo liquido di raffreddamento motore
9. Astina livello olio motore
10. Serbatoio fluido lavaparabrezza
Il vano motore reale del veicolo
potrebbe differire da quello mostrato
in figura.
OTM078001L
■Motore a benzina (Lambda 3,5 MPI)

7-5
7
Manutenzione

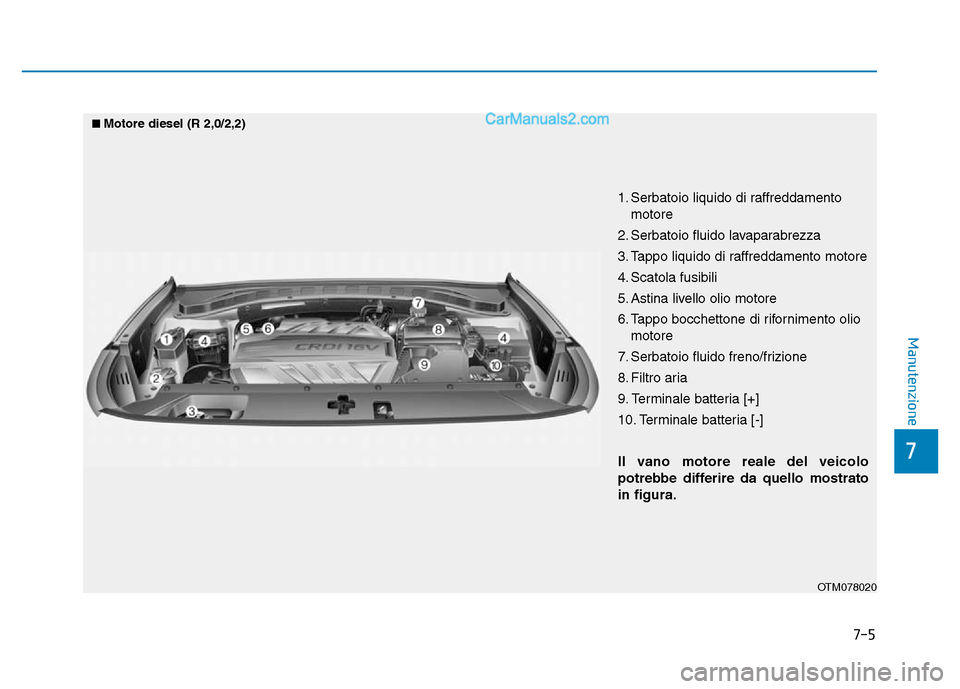

1. Serbatoio liquido di raffreddamentomotore
2. Serbatoio fluido lavaparabrezza
3. Tappo liquido di raffreddamento motore
4. Scatola fusibili
5. Astina livello olio motore
6. Tappo bocchettone di rifornimento olio motore
7. Serbatoio fluido freno/frizione
8. Filtro aria
9. Terminale batteria [+]
10. Terminale batteria [-]
Il vano motore reale del veicolo
potrebbe differire da quello mostrato
in figura.
OTM078020
■Motore diesel (R 2,0/2,2)

7-6
Manutenzione
INTERVENTI DI MANUTENZIONE
Per prevenire danni al veicolo e ferite
alle persone è necessario prestare la
massima attenzione quando si
effettua qualsiasi procedura di
manutenzione o di controllo.
Noi consigliamo di rivolgersi ad un
concessionario autorizzato HYUNDAI
per la manutenzione e la riparazione
del vostro veicolo. Un concessionario
autorizzato HYUNDAI è in grado di
soddisfare gli elevati standard di
qualità richiesti da HYUNDAI e può
avvalersi del supporto tecnico fornito
da HYUNDAI stessa per offrire un
servizio altamente soddisfacente.
Responsabilità del proprietario
È responsabilità del proprietario far
effettuare gli interventi di manuten-
zione e conservarne i dimostrativi.
Bisogna conservare i documenti che
attestano l'effettuazione della
appropriata manutenzione del veicolo
in accordo con le tabelle delle
manutenzioni programmate riportate
nella pagine seguenti. Essi sono
necessari per stabilire che sono state
rispettate le prescrizioni di
manutenzione e di intervento previste
dalle garanzie HYUNDAI. Le informazioni dettagliate sulla
garanzia sono fornite nel Passaporto
dell'assistenza.
Ogni intervento di riparazione o
regolazione reso necessario a
seguito di manutenzioni improprie o
di manutenzioni omesse non è
coperto da garanzia.
Precauzioni per le manuten-
zioni a cura dell'utente
Un intervento eseguito in modo
inadeguato, incompleto o
insufficiente può dare luogo a
problemi di funzionamento del
veicolo che potrebbero sfociare in
danni al veicolo, incidenti o lesioni
alle persone. Questo capitolo
fornisce le istruzioni riguardanti solo
gli interventi di manutenzione facili
da eseguire. Molte procedure
possono essere effettuate solo
da un concessionario autorizzato
HYUNDAI con attrezzi speciali.
Il vostro veicolo non deve essere
modificato in alcun modo. Oltre che
compromettere le prestazioni, la
sicurezza e la durata del vostro
veicolo, alcune modifiche possono
comportare la decadenza della
garanzia.
Manutenzioni a cura dell'utente
svolte in modo improprio nel
periodo di garanzia possono
influire sulla copertura stessa
della garanzia. Per i dettagli,
consultare il libretto di Garanzia e
Manutenzione HYUNDAI fornito a
parte insieme al veicolo. Se non si
è sicuri su come effettuare una
qualsiasi procedura di manuten
-
zione o di riparazione, si consiglia
di rivolgersi ad un concessionario
autorizzato HYUNDAI.
NOTA
