2019 Hyundai Santa Fe Manuale del proprietario (in Italian)

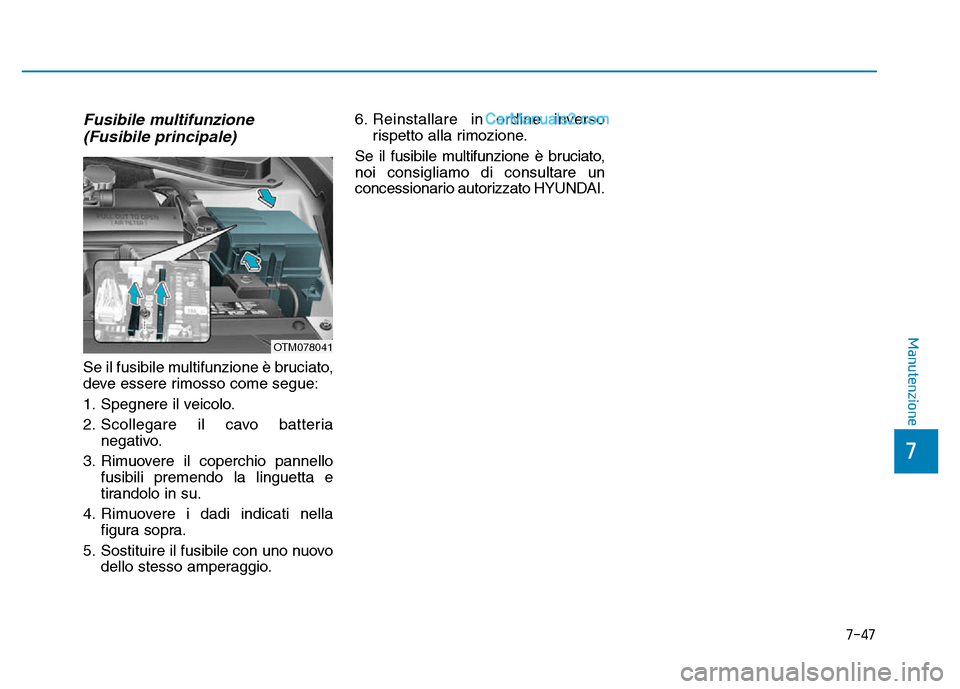

7-47
7
Manutenzione
Fusibile multifunzione (Fusibile principale)
Se il fusibile multifunzione è bruciato,
deve essere rimosso come segue:
1. Spegnere il veicolo.
2. Scollegare il cavo batteria
negativo.
3. Rimuovere il coperchio pannello fusibili premendo la linguetta e
tirandolo in su.
4. Rimuovere i dadi indicati nella figura sopra.
5. Sostituire il fusibile con uno nuovo dello stesso amperaggio. 6. Reinstallare in ordine inverso
rispetto alla rimozione.
Se il fusibile multifunzione è bruciato,
noi consigliamo di consultare un
concessionario autorizzato HYUNDAI.
OTM078041

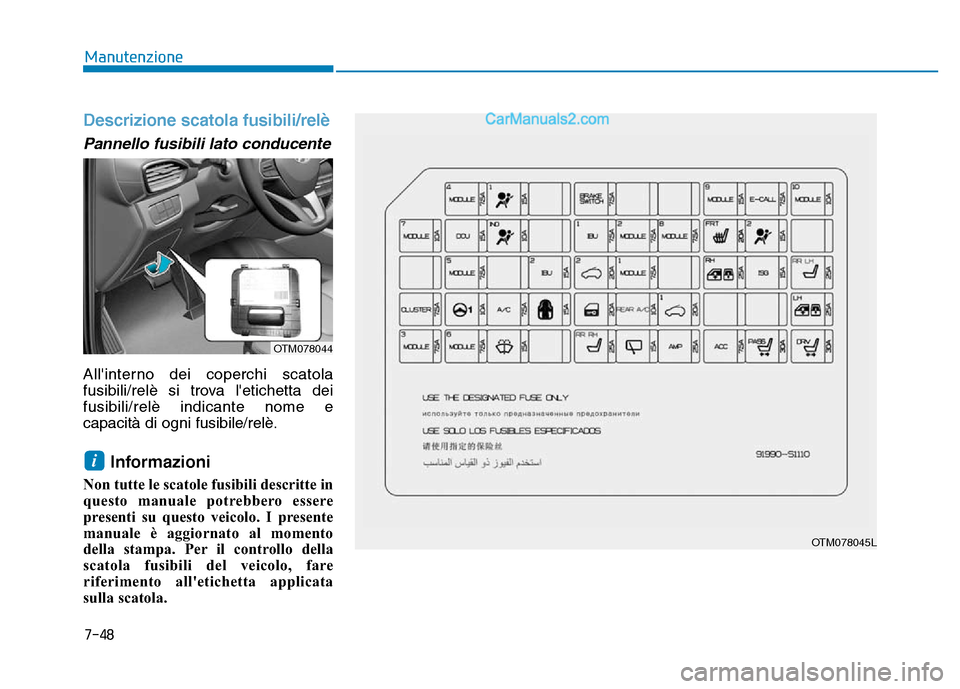

7-48
Manutenzione
Descrizione scatola fusibili/relè
Pannello fusibili lato conducente
All'interno dei coperchi scatola
fusibili/relè si trova l'etichetta dei
fusibili/relè indicante nome e
capacità di ogni fusibile/relè.
Informazioni
Non tutte le scatole fusibili descritte in
questo manuale potrebbero essere
presenti su questo veicolo. I presente
manuale è aggiornato al momento
della stampa. Per il controllo della
scatola fusibili del veicolo, fare
riferimento all'etichetta applicata
sulla scatola.
i
OTM078044
OTM078045L

7-49
7
Manutenzione
Pannello fusibili lato conducente
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
MODULO 4MODULE47,5ALuce stop, Assistenza dinamica luce anabbagliante, Modulo porta conducente
AIRBAG 1115ACentralina SRS
INTERRUTTORE FRENOBRAKE
SWITCH7,5AIBU, Interruttore luce stop
MODULO 9MODULE915A
Audio, Unità interfaccia A/V e Navigazione, Quadro strumenti, Convertitore DC-DC a bassa
tensione (Audio/AMP), Centralina A/C, Display a sovrimpressione, Luci automatiche e fotosensore,
Sensore pioggia, Avviso sedile posteriore, Centralina IMS conducente, Modulo porta conducente,
Specchietto esterno elettrico conducente/passeggero, Modulo portellone elettrico
E-CALLE-CALL7,5AModulo MTS E-Call
MODULO 10MODULE1010APresa diagnostica, Unità spia pericolo di collisione nel punto cieco SX/DX, Caricatore wireless
anteriore, Centralina A/C posteriore
MODULO 7MODULE710AModulo dispositivo di regolazione automatica fari, Faro SX/DX
DCUDCU15ACentralina dosaggio
INDICATORE
AIRBAGIND10ACentralina A/C, Quadro strumenti

7-50
Manutenzione
Pannello fusibili lato conducente
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
IBU 1IBU17,5AIBU
MODULO 2MODULE27,5AMonitor panoramico, Presa inverter AC, Unità inverter AC, Riscaldatore sedile posteriore
SX/DX, Centralina ventilazione aria anteriore, Centralina riscaldatore sedile anteriore
MODULO 8MODULE87,5AInterruttore luci di emergenza, Solenoide chiave
RISCALDATORE
SEDILE ANTERIOREFRT20ACentralina ventilazione aria anteriore, Centralina riscaldatore sedile anteriore
AIRBAG 2215ACentralina SRS
MODULO 5MODULE57,5ASensore angolo di sterzata, Unità spia deviazione da corsia, Interruttore plancia, IBU, “
Modulo assistenza al parcheggio parallelo, Sensore pressione combustibile, Interruttore
consolle, Indicatore leva cambio ATM, ECM 4WD, Interruttore modo sportivo
IBU 2IBU215AIBU, Commutatore di accensione
TETTO APRIBILE 2220ATetto apribile panoramico
MODULO 1MODULE17,5AIBU
ALZACRISTALLI ELETTRICO DXRH10AModulo sicurezza alzacristalli elettrico conducente/passeggero,
Interruttore alzacristalli elettrico passeggero, Dispositivo di sicurezza alzacristalli elettrico
posteriore DX, Interruttore alzacristalli elettrico posteriore DX

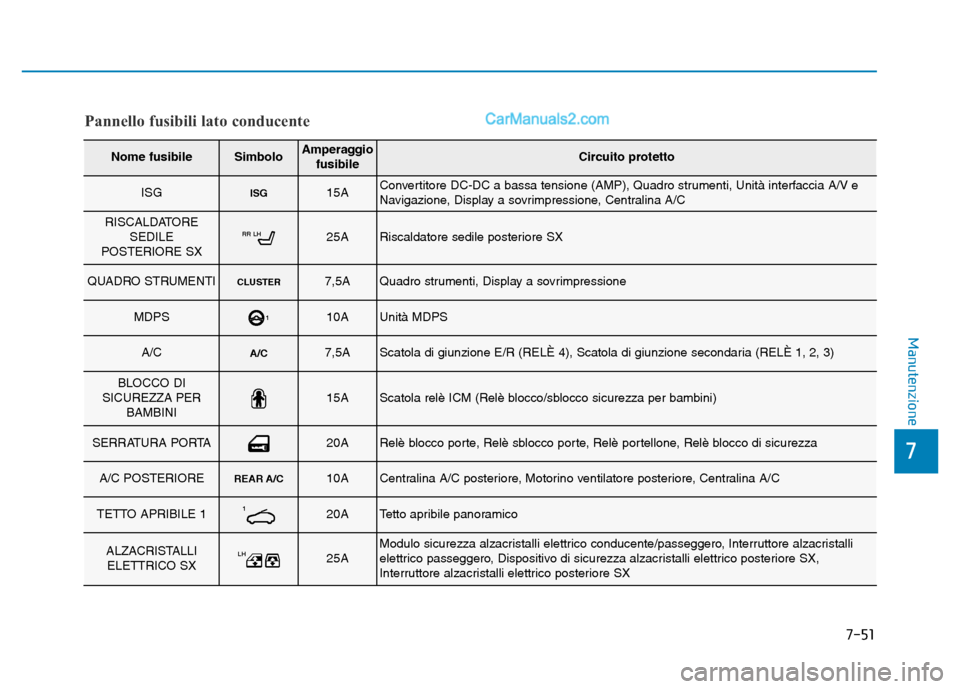

7-51
7
Manutenzione
Pannello fusibili lato conducente
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
ISGISG15AConvertitore DC-DC a bassa tensione (AMP), Quadro strumenti, Unità interfaccia A/V e
Navigazione, Display a sovrimpressione, Centralina A/C
RISCALDATORE SEDILE
POSTERIORE SXRR LH25ARiscaldatore sedile posteriore SX
QUADRO STRUMENTICLUSTER7,5AQuadro strumenti, Display a sovrimpressione
MDPS110AUnità MDPS
A/CA/C7,5AScatola di giunzione E/R (RELÈ 4), Scatola di giunzione secondaria (RELÈ 1, 2, 3)
BLOCCO DI
SICUREZZA PER BAMBINI15AScatola relè ICM (Relè blocco/sblocco sicurezza per bambini)
SERRATURA PORTA20ARelè blocco porte, Relè sblocco porte, Relè portellone, Relè blocco di sicurezza
A/C POSTERIOREREAR A/C10ACentralina A/C posteriore, Motorino ventilatore posteriore, Centralina A/C
TETTO APRIBILE 1120ATetto apribile panoramico
ALZACRISTALLIELETTRICO SXLH25AModulo sicurezza alzacristalli elettrico conducente/passeggero, Interruttore alzacristalli
elettrico passeggero, Dispositivo di sicurezza alzacristalli elettrico posteriore SX,
Interruttore alzacristalli elettrico posteriore SX

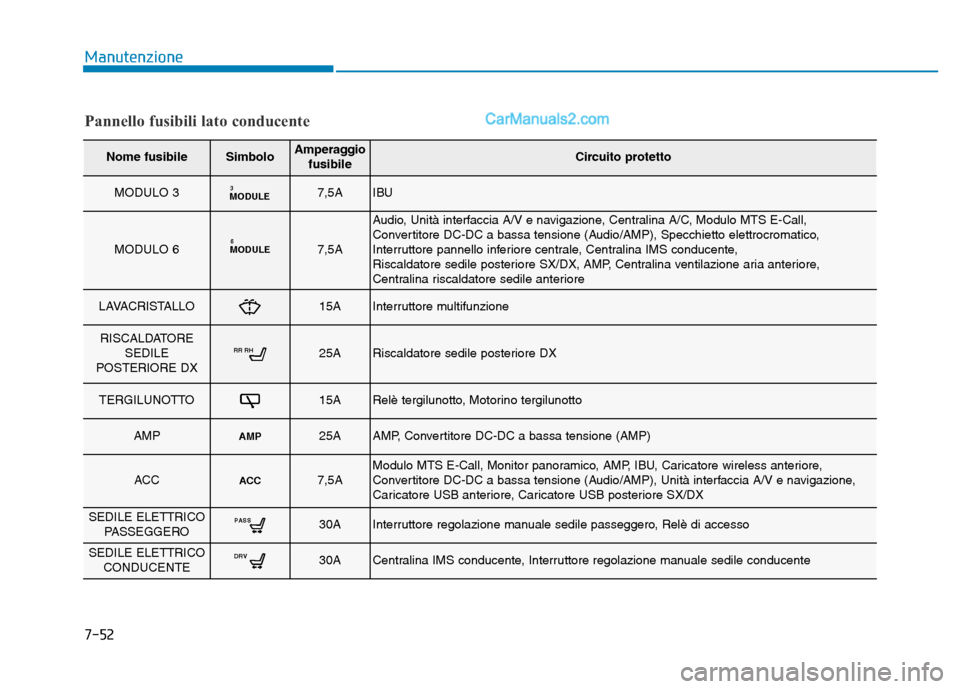

7-52
Manutenzione
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
MODULO 3MODULE37,5AIBU
MODULO 6MODULE67,5A
Audio, Unità interfaccia A/V e navigazione, Centralina A/C, Modulo MTS E-Call,
Convertitore DC-DC a bassa tensione (Audio/AMP), Specchietto elettrocromatico,
Interruttore pannello inferiore centrale, Centralina IMS conducente,
Riscaldatore sedile posteriore SX/DX, AMP, Centralina ventilazione aria anteriore,
Centralina riscaldatore sedile anteriore
LAVACRISTALLO15AInterruttore multifunzione
RISCALDATORE SEDILE
POSTERIORE DXRR RH25ARiscaldatore sedile posteriore DX
TERGILUNOTTO15ARelè tergilunotto, Motorino tergilunotto
AMPAMP25AAMP, Convertitore DC-DC a bassa tensione (AMP)
ACCACC7,5AModulo MTS E-Call, Monitor panoramico, AMP, IBU, Caricatore wireless anteriore,
Convertitore DC-DC a bassa tensione (Audio/AMP), Unità interfaccia A/V e navigazione,
Caricatore USB anteriore, Caricatore USB posteriore SX/DX
SEDILE ELETTRICO PASSEGGEROPASS30AInterruttore regolazione manuale sedile passeggero, Relè di accesso
SEDILE ELETTRICOCONDUCENTEDRV30ACentralina IMS conducente, Interruttore regolazione manuale sedile conducente
Pannello fusibili lato conducente

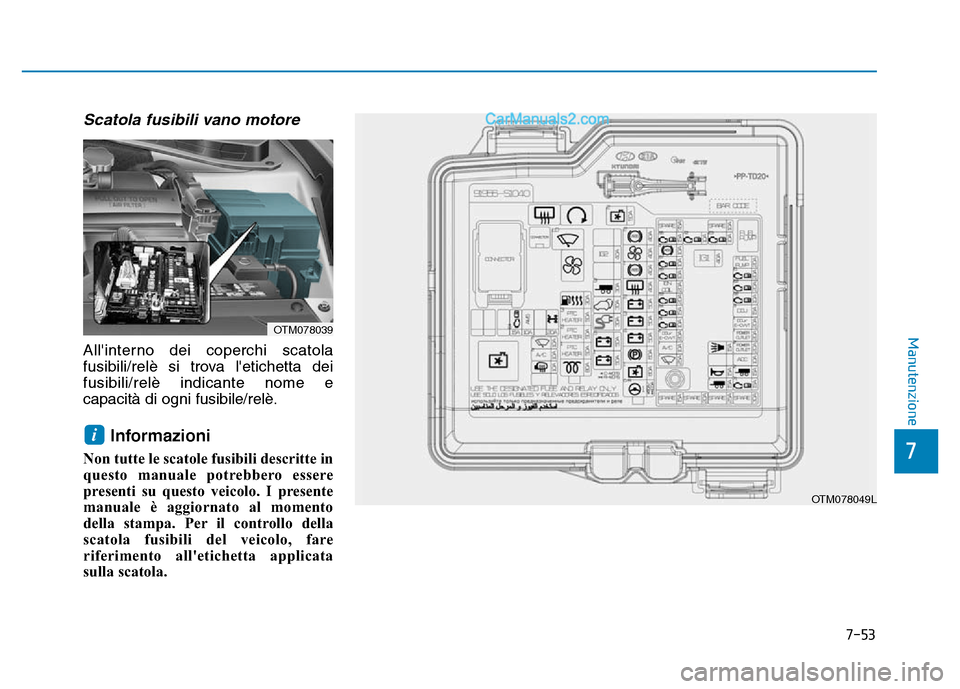

7-53
7
Manutenzione
Scatola fusibili vano motore
All'interno dei coperchi scatola
fusibili/relè si trova l'etichetta dei
fusibili/relè indicante nome e
capacità di ogni fusibile/relè.
Informazioni
Non tutte le scatole fusibili descritte in
questo manuale potrebbero essere
presenti su questo veicolo. I presente
manuale è aggiornato al momento
della stampa. Per il controllo della
scatola fusibili del veicolo, fare
riferimento all'etichetta applicata
sulla scatola.
i
OTM078039
OTM078049L

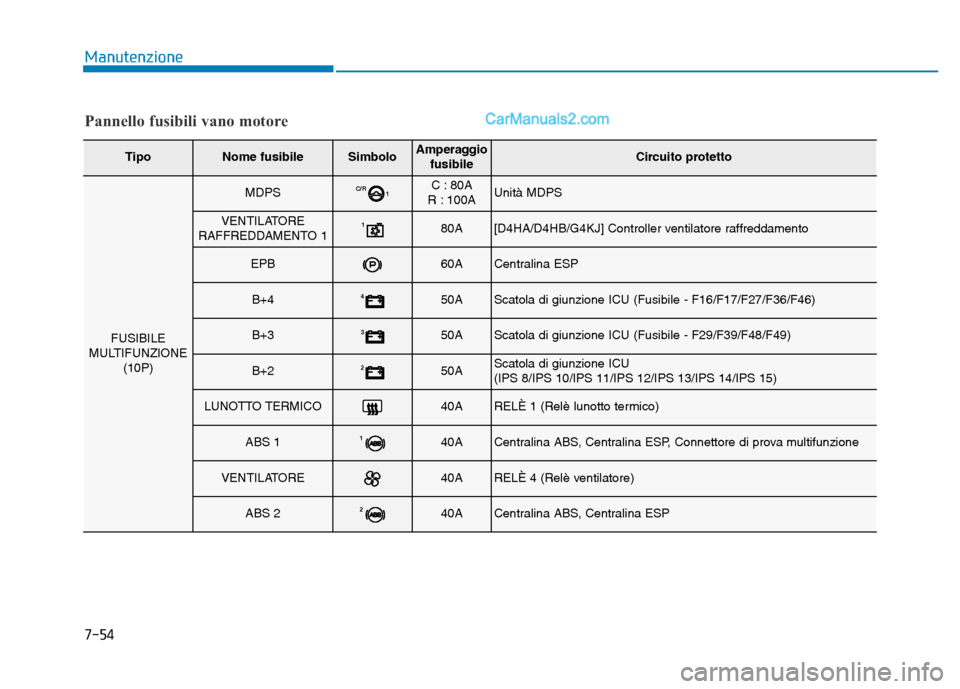

7-54
Manutenzione
Pannello fusibili vano motore
TipoNome fusibileSimboloAmperaggiofusibileCircuito protetto
FUSIBILE
MULTIFUNZIONE (10P)
MDPSC/R 1C : 80A
R : 100AUnità MDPS
VENTILATORE
RAFFREDDAMENTO 1180A[D4HA/D4HB/G4KJ] Controller ventilatore raffreddamento
EPB60ACentralina ESP
B+4450AScatola di giunzione ICU (Fusibile - F16/F17/F27/F36/F46)
B+3350AScatola di giunzione ICU (Fusibile - F29/F39/F48/F49)
B+2250AScatola di giunzione ICU
(IPS 8/IPS 10/IPS 11/IPS 12/IPS 13/IPS 14/IPS 15)
LUNOTTO TERMICO40ARELÈ 1 (Relè lunotto termico)
ABS 1140ACentralina ABS, Centralina ESP, Connettore di prova multifunzione
VENTILATORE40ARELÈ 4 (Relè ventilatore)
ABS 2240ACentralina ABS, Centralina ESP
