2019 Hyundai Santa Fe Manuale del proprietario (in Italian)

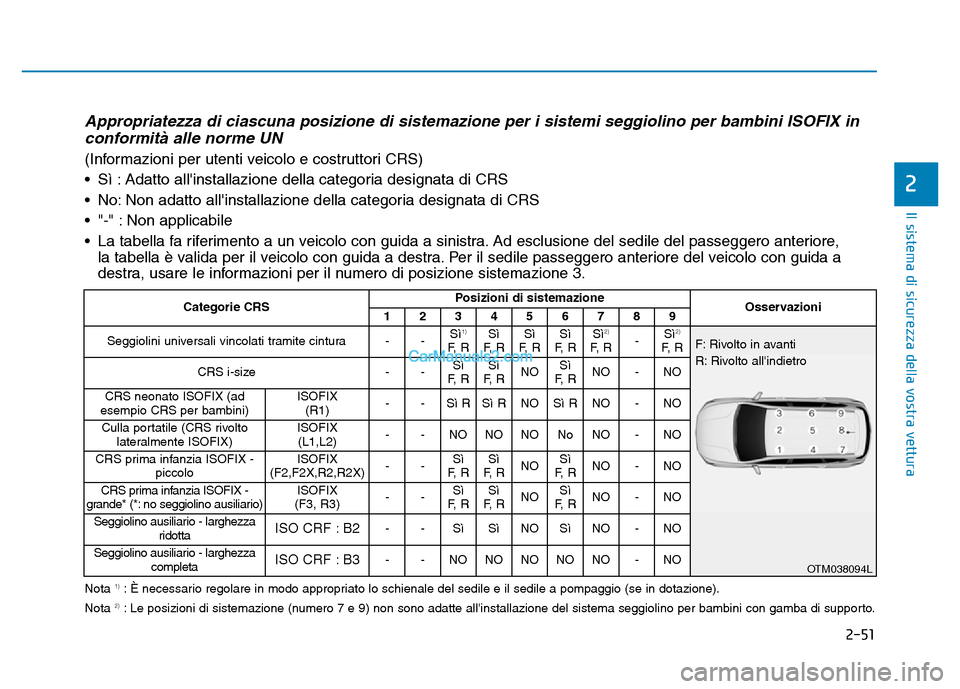

2-51
Il sistema di sicurezza della vostra vettura
2
Categorie CRSPosizioni di sistemazioneOsservazioni123456789
Seggiolini universali vincolati tramite cintura--Sì1)
F, RSì
F, RSì
F, RSì
F, RSì2)
F, R-Sì2)
F, R
CRS i-size--Sì
F, RSì
F, RNOSì
F, RNO-NO
CRS neonato ISOFIX (ad
esempio CRS per bambini)ISOFIX (R1)--Sì RSì RNOSì RNO-NO
Culla portatile (CRS rivolto lateralmente ISOFIX)ISOFIX (L1,L2)--NONONONoNO-NO
CRS prima infanzia ISOFIX - piccolo ISOFIX
(F2,F2X,R2,R2X)--Sì
F, RSì
F, RNOSì
F, RNO-NO
CRS prima infanzia ISOFIX -
grande* (*: no seggiolino ausiliario) ISOFIX
(F3, R3)--Sì
F, RSì
F, RNOSì
F, RNO-NO
Seggiolino ausiliario - larghezza ridottaISO CRF : B2--SìSìNOSìNO-NO
Seggiolino ausiliario - larghezzacompletaISO CRF : B3--NONONONONO-NO
Appropriatezza di ciascuna posizione di sistemazione per i sistemi seggiolino per bambini ISOFIX inconformità alle norme UN
(Informazioni per utenti veicolo e costruttori CRS)
• Sì : Adatto all'installazione della categoria designata di CRS
• No: Non adatto all'installazione della categoria designata di CRS
• "-" : Non applicabile
• La tabella fa riferimento a un veicolo con guida a sinistra. Ad esclusione del sedile del passeggero anteriore,
la tabella è valida per il veicolo con guida a destra. Per il sedile passeggero anteriore del veicolo con guida a
destra, usare le informazioni per il numero di posizione sistemazione 3.
OTM038094L
F: Rivolto in avanti
R: Rivolto all'indietro
Nota
1): È necessario regolare in modo appropriato lo schienale del sedile e il sedile a pompaggio (se in dotazione)\
.
Nota 2): Le posizioni di sistemazione (numero 7 e 9) non sono adatte all'installazione del sistema seggiolino p\
er bambini con gamba di supporto.

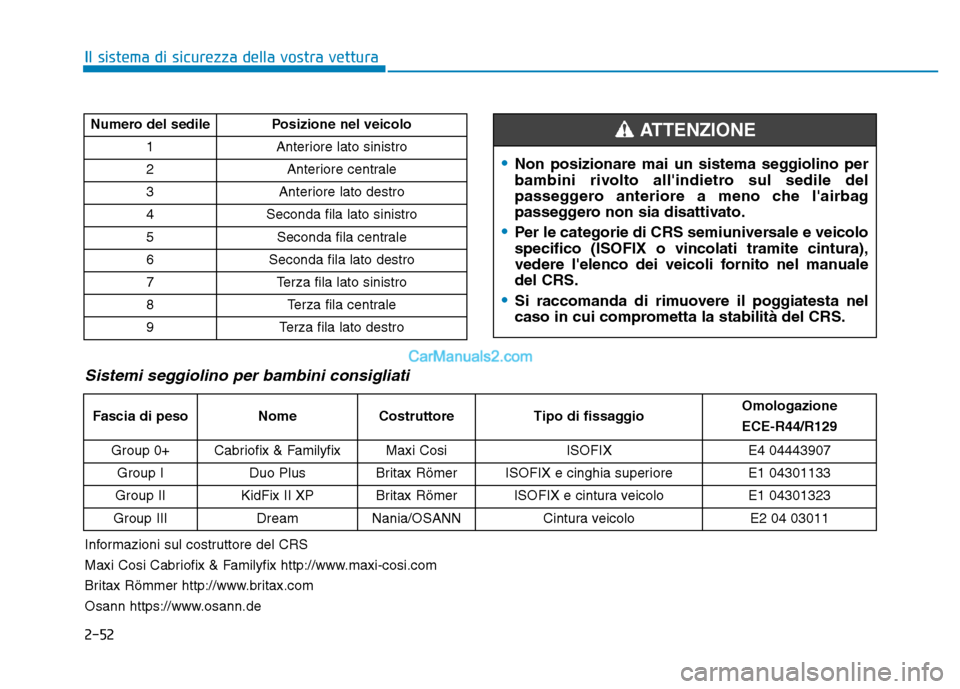

2-52
Il sistema di sicurezza della vostra vettura
Numero del sedilePosizione nel veicolo
1Anteriore lato sinistro
2Anteriore centrale
3Anteriore lato destro
4Seconda fila lato sinistro
5Seconda fila centrale
6Seconda fila lato destro
7Terza fila lato sinistro
8Terza fila centrale
9Terza fila lato destro
•Non posizionare mai un sistema seggiolino per
bambini rivolto all'indietro sul sedile del
passeggero anteriore a meno che l'airbag
passeggero non sia disattivato.
•Per le categorie di CRS semiuniversale e veicolo
specifico (ISOFIX o vincolati tramite cintura),
vedere l'elenco dei veicoli fornito nel manuale
del CRS.
•Si raccomanda di rimuovere il poggiatesta nel
caso in cui comprometta la stabilità del CRS.
ATTENZIONE
Sistemi seggiolino per bambini consigliati
Fascia di pesoNomeCostruttoreTipo di fissaggioOmologazione
ECE-R44/R129
Group 0+Cabriofix & FamilyfixMaxi CosiISOFIXE4 04443907
Group IDuo PlusBritax RömerISOFIX e cinghia superioreE1 04301133
Group IIKidFix II XP Britax RömerISOFIX e cintura veicoloE1 04301323
Group IIIDreamNania/OSANNCintura veicoloE2 04 03011
Informazioni sul costruttore del CRS
Maxi Cosi Cabriofix & Familyfix http://www.maxi-cosi.com
Britax Römmer http://www.britax.com
Osann https://www.osann.de

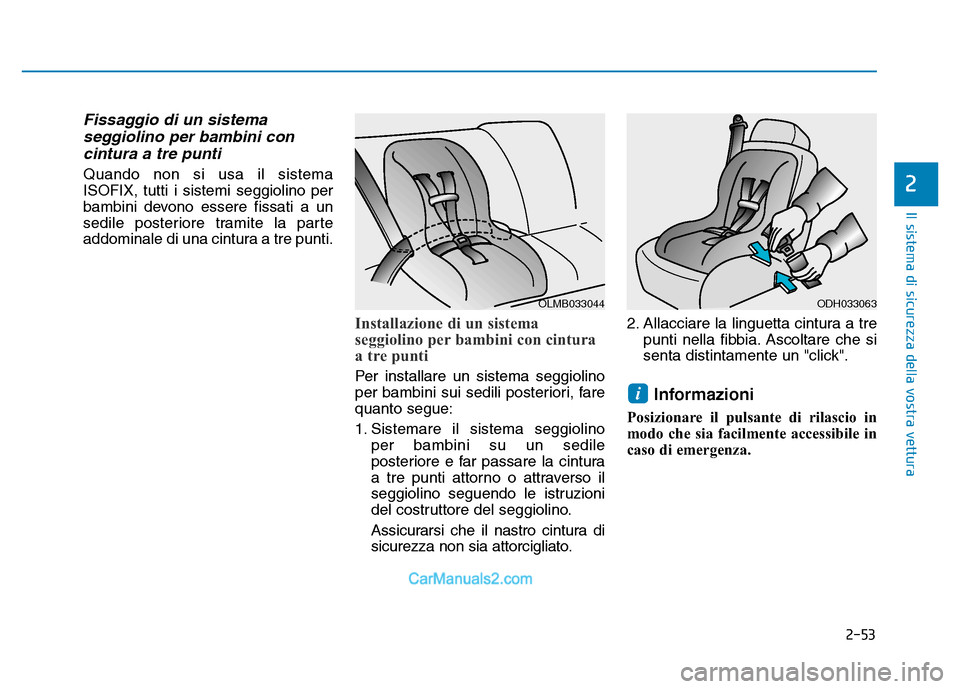

2-53
Il sistema di sicurezza della vostra vettura
2
Fissaggio di un sistemaseggiolino per bambini concintura a tre punti
Quando non si usa il sistema
ISOFIX, tutti i sistemi seggiolino per
bambini devono essere fissati a un
sedile posteriore tramite la parte
addominale di una cintura a tre punti.
Installazione di un sistema
seggiolino per bambini con cintura
a tre punti
Per installare un sistema seggiolino
per bambini sui sedili posteriori, fare
quanto segue:
1. Sistemare il sistema seggiolino
per bambini su un sedile
posteriore e far passare la cintura
a tre punti attorno o attraverso il
seggiolino seguendo le istruzioni
del costruttore del seggiolino.
Assicurarsi che il nastro cintura di
sicurezza non sia attorcigliato. 2. Allacciare la linguetta cintura a tre
punti nella fibbia. Ascoltare che si
senta distintamente un "click".
Informazioni
Posizionare il pulsante di rilascio in
modo che sia facilmente accessibile in
caso di emergenza.
i
OLMB033044ODH033063

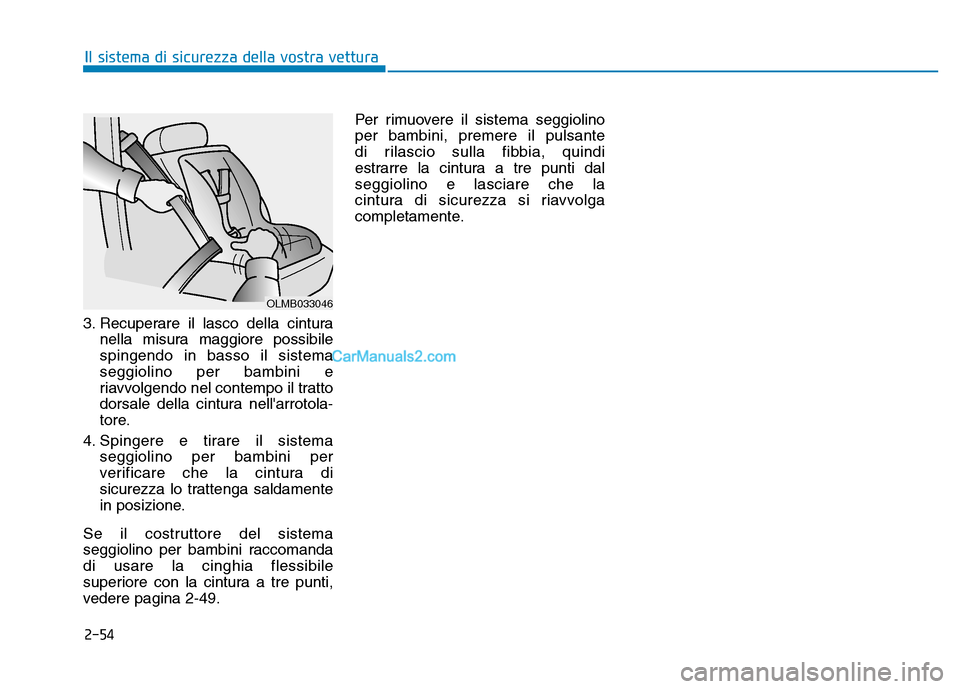

2-54
Il sistema di sicurezza della vostra vettura
3. Recuperare il lasco della cintura nella misura maggiore possibile
spingendo in basso il sistema
seggiolino per bambini e
riavvolgendo nel contempo il tratto
dorsale della cintura nell'arrotola-
tore.
4. Spingere e tirare il sistema seggiolino per bambini per
verificare che la cintura di
sicurezza lo trattenga saldamente
in posizione.
Se il costruttore del sistema
seggiolino per bambini raccomanda
di usare la cinghia flessibile
superiore con la cintura a tre punti,
vedere pagina 2-49. Per rimuovere il sistema seggiolino
per bambini, premere il pulsante
di rilascio sulla fibbia, quindi
estrarre la cintura a tre punti dal
seggiolino e lasciare che la
cintura di sicurezza si riavvolga
completamente.
OLMB033046

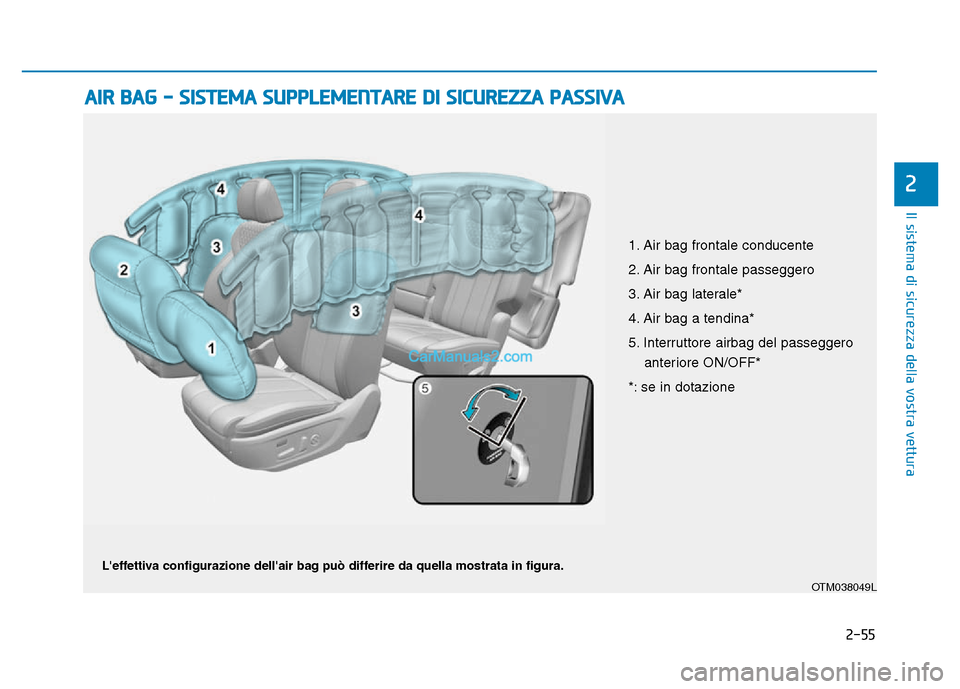

2-55
Il sistema di sicurezza della vostra vettura
2
AIR BAG - SISTEMA SUPPLEMENTARE DI SICUREZZA PASSIVA
OTM038049L
L'effettiva configurazione dell'air bag può differire da quella mostrata in figura.
1. Air bag frontale conducente
2. Air bag frontale passeggero
3. Air bag laterale*
4. Air bag a tendina*
5. Interruttore airbag del passeggeroanteriore ON/OFF*
*: se in dotazione

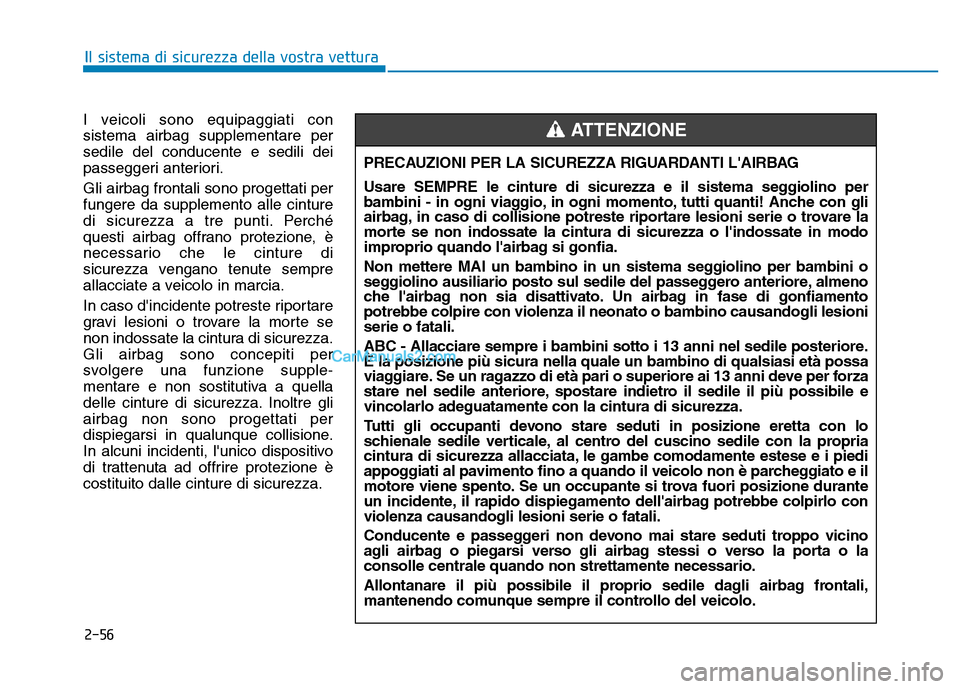

2-56
Il sistema di sicurezza della vostra vettura
I veicoli sono equipaggiati con
sistema airbag supplementare per
sedile del conducente e sedili dei
passeggeri anteriori.
Gli airbag frontali sono progettati per
fungere da supplemento alle cinture
di sicurezza a tre punti. Perché
questi airbag offrano protezione, è
necessario che le cinture di
sicurezza vengano tenute sempre
allacciate a veicolo in marcia.
In caso d'incidente potreste riportare
gravi lesioni o trovare la morte se
non indossate la cintura di sicurezza.
Gli airbag sono concepiti per
svolgere una funzione supple -
mentare e non sostitutiva a quella
delle cinture di sicurezza. Inoltre gli
airbag non sono progettati per
dispiegarsi in qualunque collisione.
In alcuni incidenti, l'unico dispositivo
di trattenuta ad offrire protezione è
costituito dalle cinture di sicurezza. PRECAUZIONI PER LA SICUREZZA RIGUARDANTI L'AIRBAG
Usare SEMPRE le cinture di sicurezza e il sistema seggiolino per
bambini - in ogni viaggio, in ogni momento, tutti quanti! Anche con gli
airbag, in caso di collisione potreste riportare lesioni serie o trovare la
morte se non indossate la cintura di sicurezza o l'indossate in modo
improprio quando l'airbag si gonfia.
Non mettere MAI un bambino in un sistema seggiolino per bambini o
seggiolino ausiliario posto sul sedile del passeggero anteriore, almeno
che l'airbag non sia disattivato. Un airbag in fase di gonfiamento
potrebbe colpire con violenza il neonato o bambino causandogli lesioni
serie o fatali.
ABC - Allacciare sempre i bambini sotto i 13 anni nel sedile posteriore.
È la posizione più sicura nella quale un bambino di qualsiasi età\
possa
viaggiare. Se un ragazzo di età pari o superiore ai 13 anni deve per forza
stare nel sedile anteriore, spostare indietro il sedile il più possibile e
vincolarlo adeguatamente con la cintura di sicurezza.
Tutti gli occupanti devono stare seduti in posizione eretta con lo
schienale sedile verticale, al centro del cuscino sedile con la propria
cintura di sicurezza allacciata, le gambe comodamente estese e i piedi
appoggiati al pavimento fino a quando il veicolo non è parcheggiato e il
motore viene spento. Se un occupante si trova fuori posizione durante
un incidente, il rapido dispiegamento dell'airbag potrebbe colpirlo con
violenza causandogli lesioni serie o fatali.
Conducente e passeggeri non devono mai stare seduti troppo vicino
agli airbag o piegarsi verso gli airbag stessi o verso la porta o la
consolle centrale quando non strettamente necessario.
Allontanare il più possibile il proprio sedile dagli airbag frontali,
mantenendo comunque sempre il controllo del veicolo.
ATTENZIONE

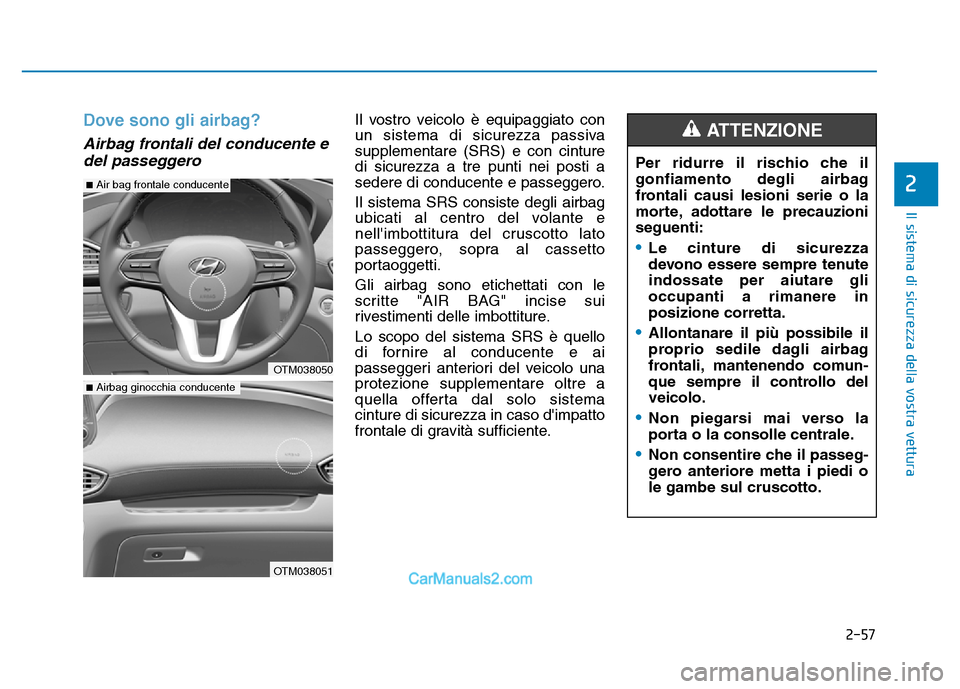

2-57
Il sistema di sicurezza della vostra vettura
2
Dove sono gli airbag?
Airbag frontali del conducente edel passeggero
Il vostro veicolo è equipaggiato con
un sistema di sicurezza passiva
supplementare (SRS) e con cinture
di sicurezza a tre punti nei posti a
sedere di conducente e passeggero.
Il sistema SRS consiste degli airbag
ubicati al centro del volante e
nell'imbottitura del cruscotto lato
passeggero, sopra al cassetto
portaoggetti.
Gli airbag sono etichettati con le
scritte "AIR BAG" incise sui
rivestimenti delle imbottiture.
Lo scopo del sistema SRS è quello
di fornire al conducente e ai
passeggeri anteriori del veicolo una
protezione supplementare oltre a
quella offerta dal solo sistema
cinture di sicurezza in caso d'impatto
frontale di gravità sufficiente. Per ridurre il rischio che il
gonfiamento degli airbag
frontali causi lesioni serie o la
morte, adottare le precauzioni
seguenti:
•Le cinture di sicurezza
devono essere sempre tenute
indossate per aiutare gli
occupanti a rimanere in
posizione corretta.
•Allontanare il più possibile il
proprio sedile dagli airbag
frontali, mantenendo comun
-
que sempre il controllo del
veicolo.
•Non piegarsi mai verso la
porta o la consolle centrale.
•Non consentire che il passeg -
gero anteriore metta i piedi o
le gambe sul cruscotto.
ATTENZIONE
OTM038050
OTM038051
■Airbag ginocchia conducente
■Air bag frontale conducente

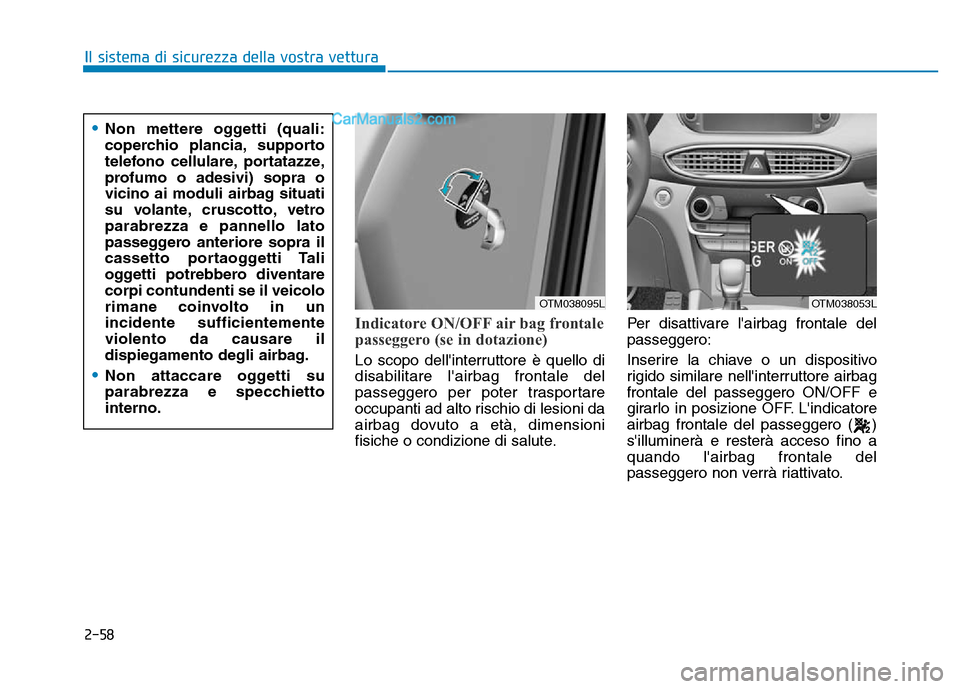

2-58
Il sistema di sicurezza della vostra vettura
Indicatore ON/OFF air bag frontale
passeggero (se in dotazione)
Lo scopo dell'interruttore è quello di
disabilitare l'airbag frontale del
passeggero per poter trasportare
occupanti ad alto rischio di lesioni da
airbag dovuto a età, dimensioni
fisiche o condizione di salute.Per disattivare l'airbag frontale del
passeggero:
Inserire la chiave o un dispositivo
rigido similare nell'interruttore airbag
frontale del passeggero ON/OFF e
girarlo in posizione OFF. L'indicatore
airbag frontale del passeggero ( )
s'illuminerà e resterà acceso fino a
quando l'airbag frontale del
passeggero non verrà riattivato.
•Non mettere oggetti (quali:
coperchio plancia, supporto
telefono cellulare, portatazze,
profumo o adesivi) sopra o
vicino ai moduli airbag situati
su volante, cruscotto, vetro
parabrezza e pannello lato
passeggero anteriore sopra il
cassetto portaoggetti Tali
oggetti potrebbero diventare
corpi contundenti se il veicolo
rimane coinvolto in un
incidente sufficientemente
violento da causare il
dispiegamento degli airbag.
•Non attaccare oggetti su
parabrezza e specchietto
interno.
OTM038095LOTM038053L
