2019 Hyundai Santa Fe Manuale del proprietario (in Italian)

7-55
7
Manutenzione

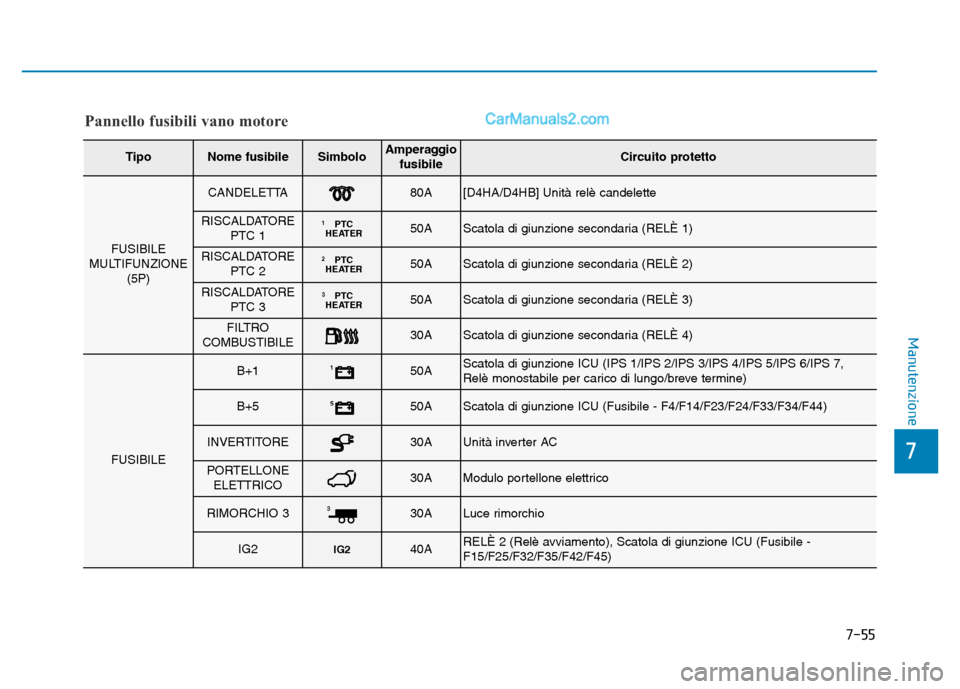

Pannello fusibili vano motore
TipoNome fusibileSimboloAmperaggiofusibileCircuito protetto
FUSIBILE
MULTIFUNZIONE (5P)
CANDELETTA80A[D4HA/D4HB] Unità relè candelette
RISCALDATOREPTC 1PTC
HEATER150AScatola di giunzione secondaria (RELÈ 1)
RISCALDATORE
PTC 2PTC
HEATER250AScatola di giunzione secondaria (RELÈ 2)
RISCALDATORE
PTC 3PTC
HEATER350AScatola di giunzione secondaria (RELÈ 3)
FILTRO
COMBUSTIBILE30AScatola di giunzione secondaria (RELÈ 4)
FUSIBILE
B+1150AScatola di giunzione ICU (IPS 1/IPS 2/IPS 3/IPS 4/IPS 5/IPS 6/IPS 7,
Relè monostabile per carico di lungo/breve termine)
B+5550AScatola di giunzione ICU (Fusibile - F4/F14/F23/F24/F33/F34/F44)
INVERTITORE30AUnità inverter AC
PORTELLONE ELETTRICO30AModulo portellone elettrico
RIMORCHIO 3330ALuce rimorchio
IG2IG240ARELÈ 2 (Relè avviamento), Scatola di giunzione ICU (Fusibile -
F15/F25/F32/F35/F42/F45)

7-56
Manutenzione
TipoNome fusibileSimboloAmperaggiofusibileCircuito protetto
FUSIBILE
VENTILATORE
RAFFREDDAMENTO 2250ARELÈ 5 (Relè ventilatore raffreddamento)
SPECCHIETTO TERMICO10ASpecchietto esterno elettrico conducente/passeggero, Centralina A/C
A/C 2A/C210ACentralina A/C
TERGICRISTALLO 2210ARELÈ 3 [Relè tergicristallo (LENTO)]
ECU 4E415AECM, PCM
AMSAMS10ASensore batteria
4WD20AECM 4WD
Pannello fusibili vano motore

7-57
7
Manutenzione
Pannello fusibili vano motore (Blocco PCB)
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
SENSORE 6 S615A[D4HA/D4HB] Unità relè candelette
ABS 3 310AConnettore di prova multifunzione, Centralina ABS, Centralina ESP
SENSORE 7 S710ARadar Cruise Control intelligente
SENSORE 5 S510A
[D4HA/D4HB] Gruppo sensore olio, Sensore NOX anteriore/posteriore, Scatola di giunzione E/R (RELÈ 5)
[G4KJ] Valvola controllo olio (Scarico), Elettrovalvola controllo spurgo, Elettrovalvola variazione aspirazione, Scatola di giunzione E/R (RELÈ 5)
[G4KE] Valvola controllo olio #1/#2 (Aspirazione/Scarico), Elettrovalvola controllo spurgo, Elettrovalvola variazione aspirazione, Scatola di giunzione E/R (RELÈ 5)
[G6DC] Valvola controllo olio #3/#4 (Scarico), Scatola di giunzione E/R (RELÈ 5)
BOBINA DI
ACCENSIONE IGN
COIL20A
[D4HA/D4HB] Valvola regolazione pressione combustibile
[G4KJ] Bobina di accensione #1/#2/#3/#4
[G4KE] Bobina di accensione #1/#2/#3/#4, Condensatore
[G6DC] Bobina di accensione #1/#2/#3/#4/#5/#6, Condensatore #1/#2
SENSORE 3 S320A[D4HA/D4HB] Valvola regolazione pressione flauto
[G6DC] PCM
SENSORE 4S415A
[D4HA/D4HB] Attuatore VGT elettronico, Sonda Lambda #1/#2, Sensore PM (Particolato),
Controller ventilatore raffreddamento
[G4KJ] Controller ventilatore raffreddamento
[G4KE] PCM
[G6DC] Non utilizzat

7-58
Manutenzione
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
SENSORE 1 S110A[D4HA/D4HB/G4KJ/G4KE] Relè pompa combustibile
[G6DC] Relè pompa combustibile, Iniettore #1/#2/#3/#4/#5/#6
DCU 2DCU 220A[D4HA/D4HB] Centralina dosaggio
A/C 1A/C110A[D4HA/D4HB] Relè compressore A/C
TERGIPARABREZZA 1 125ARelè principale tergicristallo
TCU 2T210A[D4HA/D4HB/G6DC] TCM, Interruttore posizione cambio
ECU 3E310AECM/PCM
AVVISATORE ACUSTICOALLARME ANTIFURTO 15ARelè avvisatore acustico allarme antifurto, Relè avvisatore acustico
AVVISATORE ACUSTICO 15ARelè avvisatore acustico
RIMORCHIO 1 115ALUCE RIMORCHIO (Europa)
POMPA COMBUSTIBILE FUEL PUMP20ARelè pompa combustibile
ECU 1E120AECM/PCM
ECU 2E220A[G4KE] Iniettore #1/#2/#3/#4
[G6DC] PCM

7-59
7
Manutenzione
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
SENSORE 2 S210A
[D4HA/D4HB] Relè compressore A/C, Scatola di giunzione secondaria (RELÈ 1/4), Sensore massa flusso aria, Elettrovalvola bypass radiatore EGR,
Valvola pompa olio, Sensore posizione albero motore
[G4KJ] Sensore livello olio, Sensore ossigeno (A monte/A valle)
[G4KE] Sensore livello olio, Sensore ossigeno (A monte/A valle), Sensore posizione albero a camme #1/#2 (Aspirazione/Scarico)
[G6DC] Elettrovalvola variazione aspirazione #1/#2, Elettrovalvola controllo spurgo, Valvola controllo olio #1/#2 (Aspirazione), Sensore ossigeno #1/#2/#3/#4
DCU 3DCU 315A[D4HA/D4HB] Centralina dosaggio
DCU 1DCU 120A[D4HA/D4HB] Centralina dosaggio
PRESA DI
ALIMENTAZIONE 1 1POWER
OUTLET20APresa di alimentazione posteriore
PRESA DI
ALIMENTAZIONE 2 2POWER
OUTLET20APresa di alimentazione anteriore
ACCACC10AScatola di giunzione ICU (Fusibile - F47)
RIMORCHIO 2 215ALUCE RIMORCHIO (Europa)
TCU 1T115A[D4HA/D4HB/G6DC] TCM
[G4KJ/G4KE] PCM
IG 1IG140ARelè PDM (IG1)

7-60
Manutenzione

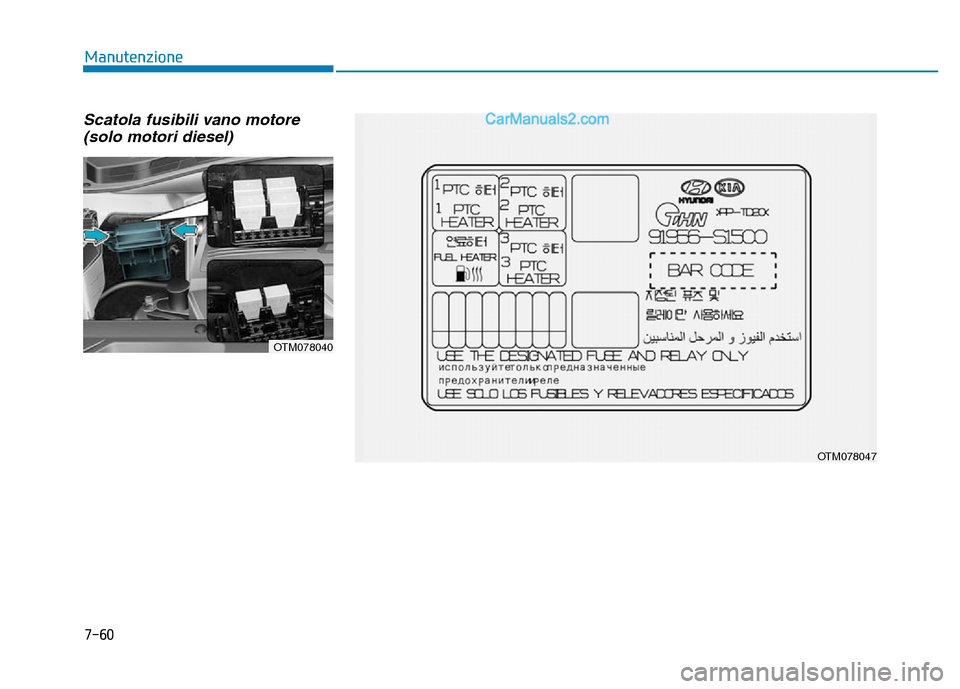

Scatola fusibili vano motore (solo motori diesel)
OTM078040
OTM078047

7-61
7
Manutenzione

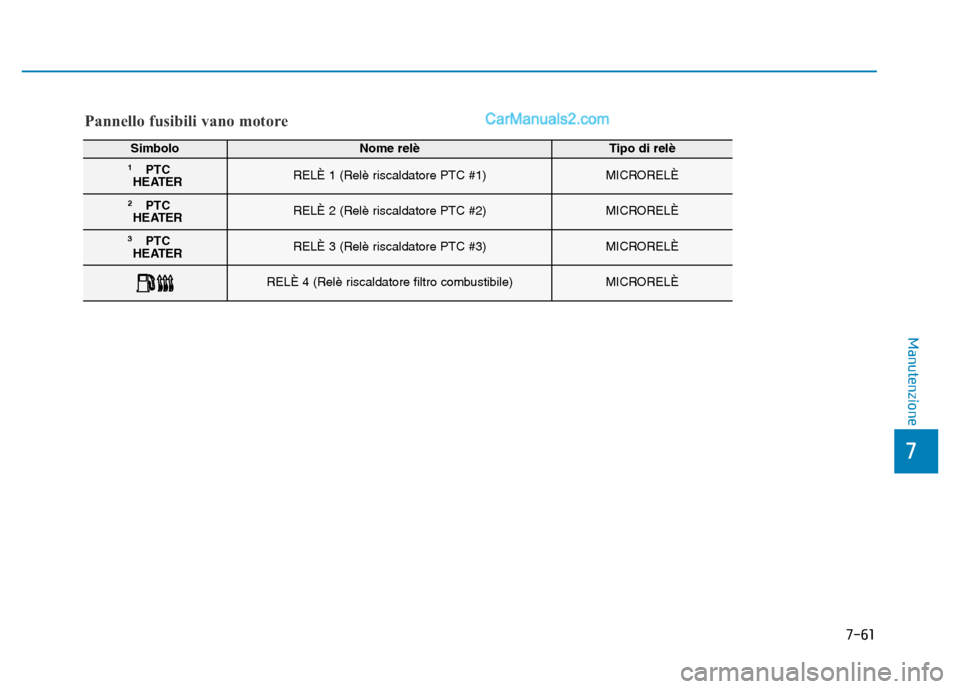

Pannello fusibili vano motore
Simbolo Nome relèTipo di relè
1PTC
HEATERRELÈ 1 (Relè riscaldatore PTC #1)MICRORELÈ
2PTC
HEATERRELÈ 2 (Relè riscaldatore PTC #2)MICRORELÈ
3PTC
HEATERRELÈ 3 (Relè riscaldatore PTC #3)MICRORELÈ
RELÈ 4 (Relè riscaldatore filtro combustibile)MICRORELÈ

7-62
Manutenzione

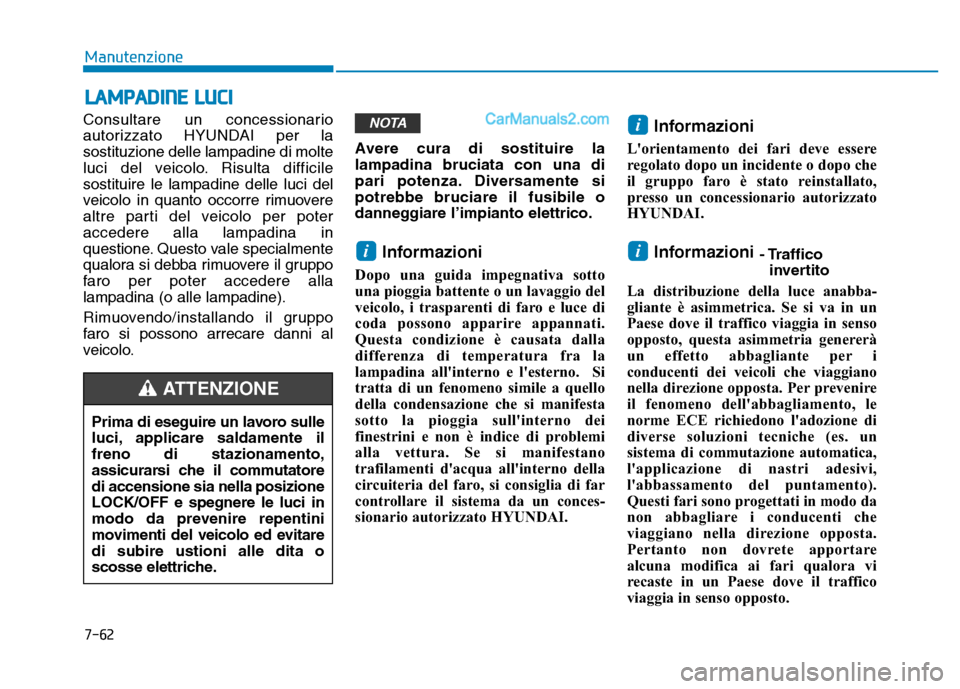

LAMPADINE LUCI
Consultare un concessionario
autorizzato HYUNDAI per la
sostituzione delle lampadine di molte
luci del veicolo. Risulta difficile
sostituire le lampadine delle luci del
veicolo in quanto occorre rimuovere
altre parti del veicolo per poter
accedere alla lampadina in
questione. Questo vale specialmente
qualora si debba rimuovere il gruppo
faro per poter accedere alla
lampadina (o alle lampadine).
Rimuovendo/installando il gruppo
faro si possono arrecare danni al
veicolo.Avere cura di sostituire la
lampadina bruciata con una di
pari potenza. Diversamente si
potrebbe bruciare il fusibile o
danneggiare l’impianto elettrico.
Informazioni
Dopo una guida impegnativa sotto
una pioggia battente o un lavaggio del
veicolo, i trasparenti di faro e luce di
coda possono apparire appannati.
Questa condizione è causata dalla
differenza di temperatura fra la
lampadina all'interno e l'esterno. Si
tratta di un fenomeno simile a quello
della condensazione che si manifesta
sotto la pioggia sull'interno dei
finestrini e non è indice di problemi
alla vettura. Se si manifestano
trafilamenti d'acqua all'interno della
circuiteria del faro, si consiglia di far
controllare il sistema da un conces
-
sionario autorizzato HYUNDAI.
Informazioni
L'orientamento dei fari deve essere
regolato dopo un incidente o dopo che
il gruppo faro è stato reinstallato,
presso un concessionario autorizzato
HYUNDAI.
Informazioni - Traffico invertito
La distribuzione della luce anabba-
gliante è asimmetrica. Se si va in un
Paese dove il traffico viaggia in senso
opposto, questa asimmetria genererà
un effetto abbagliante per i
conducenti dei veicoli che viaggiano
nella direzione opposta. Per prevenire
il fenomeno dell'abbagliamento, le
norme ECE richiedono l'adozione di
diverse soluzioni tecniche (es. un
sistema di commutazione automatica,
l'applicazione di nastri adesivi,
l'abbassamento del puntamento).
Questi fari sono progettati in modo da
non abbagliare i conducenti che
viaggiano nella direzione opposta.
Pertanto non dovrete apportare
alcuna modifica ai fari qualora vi
recaste in un Paese dove il traffico
viaggia in senso opposto.i
i
i
NOTA
Prima di eseguire un lavoro sulle
luci, applicare saldamente il
freno di stazionamento,
assicurarsi che il commutatore
di accensione sia nella posizione
LOCK/OFF e spegnere le luci in
modo da prevenire repentini
movimenti del veicolo ed evitare
di subire ustioni alle dita o
scosse elettriche.
ATTENZIONE
