2019 Hyundai Santa Fe Manuale del proprietario (in Italian)

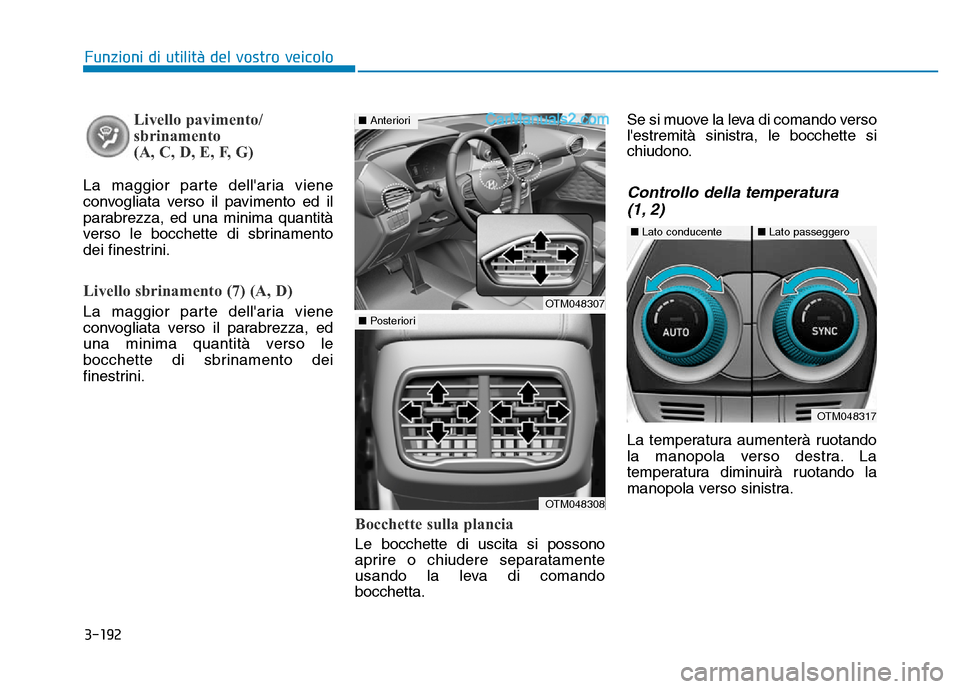

3-192
Funzioni di utilità del vostro veicolo
Livello pavimento/
sbrinamento
(A, C, D, E, F, G)
La maggior parte dell'aria viene
convogliata verso il pavimento ed il
parabrezza, ed una minima quantità
verso le bocchette di sbrinamento
dei finestrini.
Livello sbrinamento (7) (A, D)
La maggior parte dell'aria viene
convogliata verso il parabrezza, ed
una minima quantità verso le
bocchette di sbrinamento dei
finestrini.
Bocchette sulla plancia
Le bocchette di uscita si possono
aprire o chiudere separatamente
usando la leva di comando
bocchetta.Se si muove la leva di comando verso
l'estremità sinistra, le bocchette si
chiudono.
Controllo della temperatura
(1, 2)
La temperatura aumenterà ruotando
la manopola verso destra. La
temperatura diminuirà ruotando la
manopola verso sinistra.
OTM048307
■ Anteriori
OTM048308
■Posteriori
OTM048317
■Lato conducente ■Lato passeggero

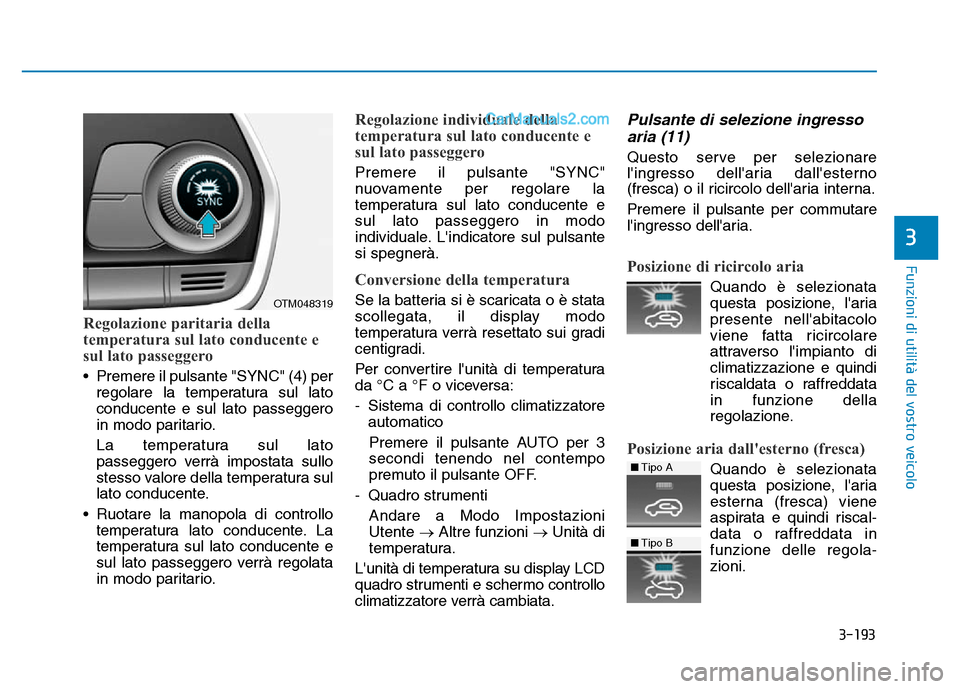

3-193
Funzioni di utilità del vostro veicolo
3
Regolazione paritaria della
temperatura sul lato conducente e
sul lato passeggero
• Premere il pulsante "SYNC" (4) perregolare la temperatura sul lato
conducente e sul lato passeggero
in modo paritario.
La temperatura sul lato
passeggero verrà impostata sullo
stesso valore della temperatura sul
lato conducente.
• Ruotare la manopola di controllo temperatura lato conducente. La
temperatura sul lato conducente e
sul lato passeggero verrà regolata
in modo paritario.
Regolazione individuale della
temperatura sul lato conducente e
sul lato passeggero
Premere il pulsante "SYNC"
nuovamente per regolare la
temperatura sul lato conducente e
sul lato passeggero in modo
individuale. L'indicatore sul pulsante
si spegnerà.
Conversione della temperatura
Se la batteria si è scaricata o è stata
scollegata, il display modo
temperatura verrà resettato sui gradi
centigradi.
Per convertire l'unità di temperatura
da °C a °F o viceversa:
- Sistema di controllo climatizzatoreautomatico
Premere il pulsante AUTO per 3
secondi tenendo nel contempo
premuto il pulsante OFF.
- Quadro strumenti Andare a Modo Impostazioni
Utente →Altre funzioni → Unità di
temperatura.
L'unità di temperatura su display LCD
quadro strumenti e schermo controllo
climatizzatore verrà cambiata.
Pulsante di selezione ingresso aria (11)
Questo serve per selezionare
l'ingresso dell'aria dall'esterno
(fresca) o il ricircolo dell'aria interna.
Premere il pulsante per commutare
l'ingresso dell'aria.
Posizione di ricircolo aria
Quando è selezionata
questa posizione, l'aria
presente nell'abitacolo
viene fatta ricircolare
attraverso l'impianto di
climatizzazione e quindi
riscaldata o raffreddata
in funzione della
regolazione.
Posizione aria dall'esterno (fresca)
Quando è selezionata questa posizione, l'aria
esterna (fresca) viene
aspirata e quindi riscal-
data o raffreddata in
funzione delle regola -
zioni.
OTM048319
■ Tipo A
■Tipo B

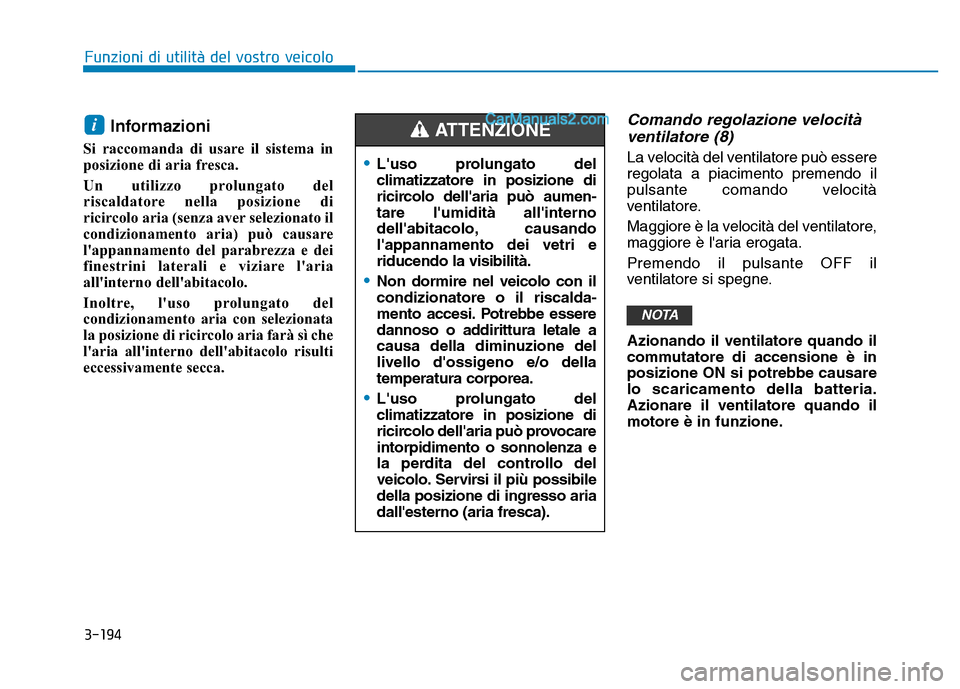

3-194
Informazioni
Si raccomanda di usare il sistema in
posizione di aria fresca.
Un utilizzo prolungato del
riscaldatore nella posizione di
ricircolo aria (senza aver selezionato il
condizionamento aria) può causare
l'appannamento del parabrezza e dei
finestrini laterali e viziare l'aria
all'interno dell'abitacolo.
Inoltre, l'uso prolungato del
condizionamento aria con selezionata
la posizione di ricircolo aria farà sì che
l'aria all'interno dell'abitacolo risulti
eccessivamente secca.
Comando regolazione velocitàventilatore (8)
La velocità del ventilatore può essere
regolata a piacimento premendo il
pulsante comando velocità
ventilatore.
Maggiore è la velocità del ventilatore,
maggiore è l'aria erogata.
Premendo il pulsante OFF il
ventilatore si spegne.
Azionando il ventilatore quando il
commutatore di accensione è in
posizione ON si potrebbe causare
lo scaricamento della batteria.
Azionare il ventilatore quando il
motore è in funzione.
NOTA
i
Funzioni di utilità del vostro veicolo
•L'uso prolungato del
climatizzatore in posizione di
ricircolo dell'aria può aumen -
tare l'umidità all'interno
dell'abitacolo, causando
l'appannamento dei vetri e
riducendo la visibilità.
•Non dormire nel veicolo con il
condizionatore o il riscalda-
mento accesi. Potrebbe essere
dannoso o addirittura letale a
causa della diminuzione del
livello d'ossigeno e/o della
temperatura corporea.
•L'uso prolungato del
climatizzatore in posizione di
ricircolo dell'aria può provocare
intorpidimento o sonnolenza e
la perdita del controllo del
veicolo. Servirsi il più possibile
della posizione di ingresso aria
dall'esterno (aria fresca).
ATTENZIONE

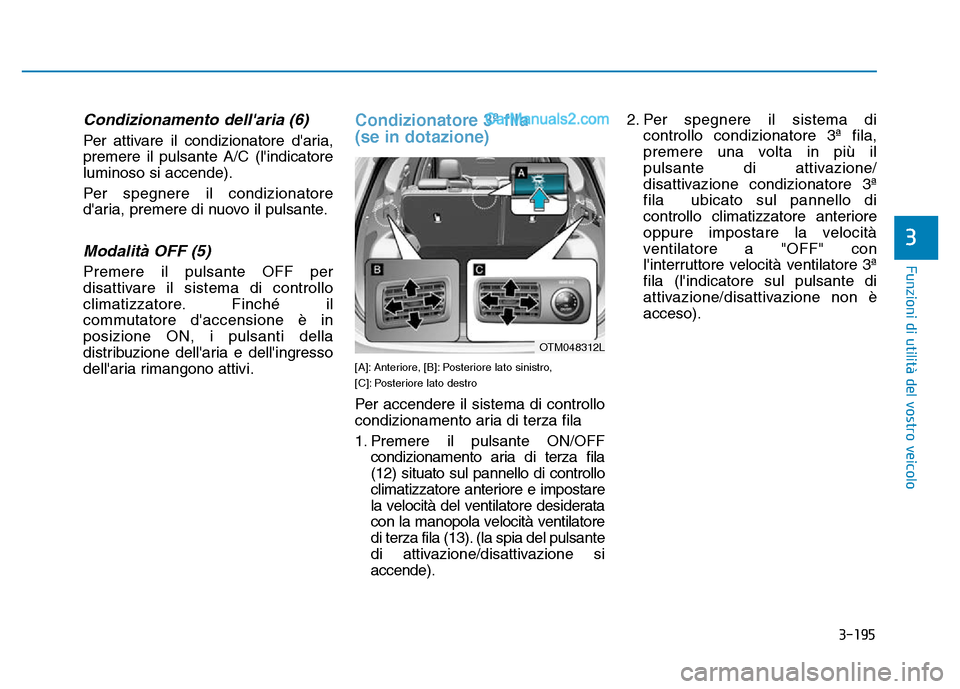

3-195
Funzioni di utilità del vostro veicolo
Condizionamento dell'aria (6)
Per attivare il condizionatore d'aria,
premere il pulsante A/C (l'indicatore
luminoso si accende).
Per spegnere il condizionatore
d'aria, premere di nuovo il pulsante.
Modalità OFF (5)
Premere il pulsante OFF per
disattivare il sistema di controllo
climatizzatore. Finché il
commutatore d'accensione è in
posizione ON, i pulsanti della
distribuzione dell'aria e dell'ingresso
dell'aria rimangono attivi.
Condizionatore 3ª fila
(se in dotazione)
[A]: Anteriore, [B]: Posteriore lato sinistro,
[C]: Posteriore lato destro
Per accendere il sistema di controllo
condizionamento aria di terza fila
1. Premere il pulsante ON/OFFcondizionamento aria di terza fila
(12) situato sul pannello di controllo
climatizzatore anteriore e impostare
la velocità del ventilatore desiderata
con la manopola velocità ventilatore
di terza fila (13). (la spia del pulsante
di attivazione/disattivazione si
accende). 2. Per spegnere il sistema di
controllo condizionatore 3ª fila,
premere una volta in più il
pulsante di attivazione/
disattivazione condizionatore 3ª
fila ubicato sul pannello di
controllo climatizzatore anteriore
oppure impostare la velocità
ventilatore a "OFF" con
l'interruttore velocità ventilatore 3ª
fila (l'indicatore sul pulsante di
attivazione/disattivazione non è
acceso).
3
OTM048312L

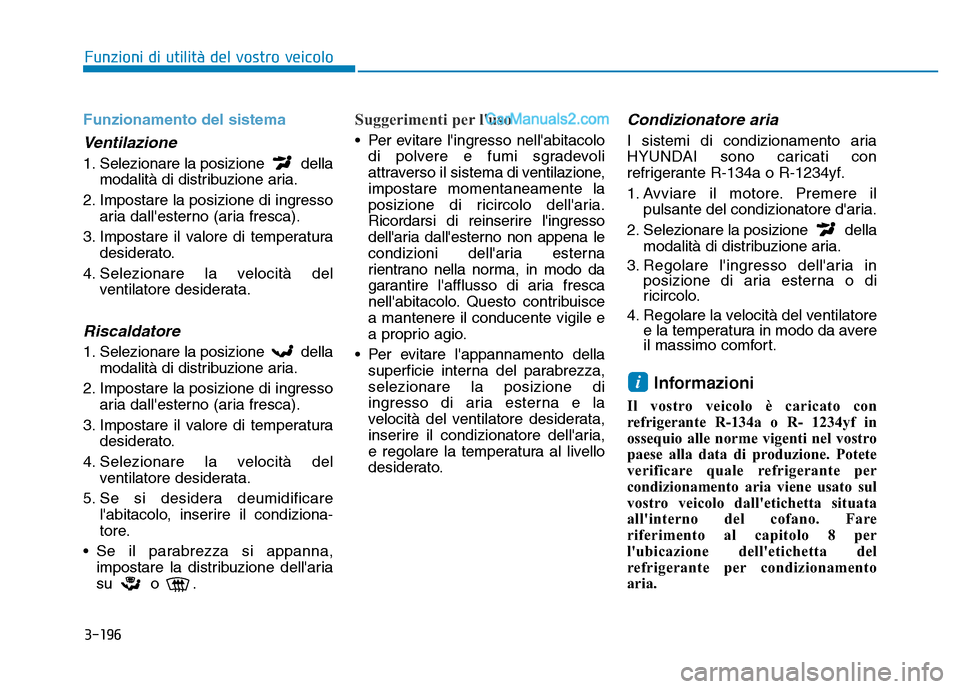

3-196
Funzioni di utilità del vostro veicolo
Funzionamento del sistema
Ventilazione
1. Selezionare la posizione dellamodalità di distribuzione aria.
2. Impostare la posizione di ingresso aria dall'esterno (aria fresca).
3. Impostare il valore di temperatura desiderato.
4. Selezionare la velocità del ventilatore desiderata.
Riscaldatore
1. Selezionare la posizione dellamodalità di distribuzione aria.
2. Impostare la posizione di ingresso aria dall'esterno (aria fresca).
3. Impostare il valore di temperatura desiderato.
4. Selezionare la velocità del ventilatore desiderata.
5. Se si desidera deumidificare l'abitacolo, inserire il condiziona-
tore.
• Se il parabrezza si appanna, impostare la distribuzione dell'aria
su o .
Suggerimenti per l'uso
• Per evitare l'ingresso nell'abitacolodi polvere e fumi sgradevoli
attraverso il sistema di v entilazione,
impostare momentaneamente la
posizione di ricircolo dell'aria.
Ricordarsi di reinserire l'ingresso
dell'aria dall'esterno non appena le
condizioni dell'aria esterna
rientrano nella norma, in modo da
garantire l'afflusso di aria fresca
nell'abitacolo. Questo contribuisce
a mantenere il conducente vigile e
a proprio agio.
• Per evitare l'appannamento della superficie interna del parabrezza,
selezionare la posizione di
ingresso di aria esterna e la
velocità del ventilatore desiderata,
inserire il condizionatore dell'aria,
e regolare la temperatura al livello
desiderato.
Condizionatore aria
I sistemi di condizionamento aria
HYUNDAI sono caricati con
refrigerante R-134a o R-1234yf.
1. Avviare il motore. Premere il pulsante del condizionatore d'aria.
2. Selezionare la posizione della modalità di distribuzione aria.
3. Regolare l'ingresso dell'aria in posizione di aria esterna o di
ricircolo.
4. Regolare la velocità del ventilatore e la temperatura in modo da avere
il massimo comfort.
Informazioni
Il vostro veicolo è caricato con
refrigerante R-134a o R- 1234yf in
ossequio alle norme vigenti nel vostro
paese alla data di produzione. Potete
verificare quale refrigerante per
condizionamento aria viene usato sul
vostro veicolo dall'etichetta situata
all'interno del cofano. Fare
riferimento al capitolo 8 per
l'ubicazione dell'etichetta del
refrigerante per condizionamento
aria.
i

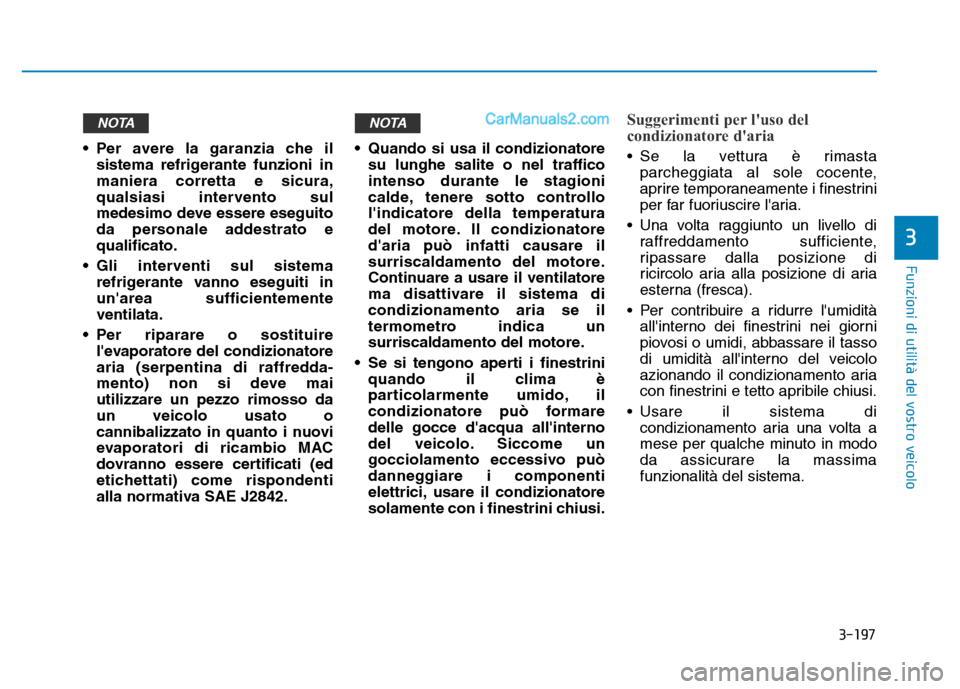

3-197
Funzioni di utilità del vostro veicolo
3
• Per avere la garanzia che ilsistema refrigerante funzioni in
maniera corretta e sicura,
qualsiasi intervento sul
medesimo deve essere eseguito
da personale addestrato e
qualificato.
• Gli interventi sul sistema refrigerante vanno eseguiti in
un'area sufficientemente
ventilata.
• Per riparare o sostituire l'evaporatore del condizionatore
aria (serpentina di raffredda-
mento) non si deve mai
utilizzare un pezzo rimosso da
un veicolo usato o
cannibalizzato in quanto i nuovi
evaporatori di ricambio MAC
dovranno essere certificati (ed
etichettati) come rispondenti
alla normativa SAE J2842. • Quando si usa il condizionatore
su lunghe salite o nel traffico
intenso durante le stagioni
calde, tenere sotto controllo
l'indicatore della temperatura
del motore. Il condizionatore
d'aria può infatti causare il
surriscaldamento del motore.
Continuare a usare il ventilatore
ma disattivare il sistema di
condizionamento aria se il
termometro indica un
surriscaldamento del motore.
• Se si tengono aperti i finestrini quando il clima è
particolarmente umido, il
condizionatore può formare
delle gocce d'acqua all'interno
del veicolo. Siccome un
gocciolamento eccessivo può
danneggiare i componenti
elettrici, usare il condizionatore
solamente con i finestrini chiusi.
Suggerimenti per l'uso del
condizionatore d'aria
• Se la vettura è rimastaparcheggiata al sole cocente,
aprire temporaneamente i finestrini
per far fuoriuscire l'aria.
• Una volta raggiunto un livello di raffreddamento sufficiente,
ripassare dalla posizione di
ricircolo aria alla posizione di aria
esterna (fresca).
• Per contribuire a ridurre l'umidità all'interno dei finestrini nei giorni
piovosi o umidi, abbassare il tasso
di umidità all'interno del veicolo
azionando il condizionamento aria
con finestrini e tetto apribile chiusi.
• Usare il sistema di condizionamento aria una volta a
mese per qualche minuto in modo
da assicurare la massima
funzionalità del sistema.
NOTANOTA

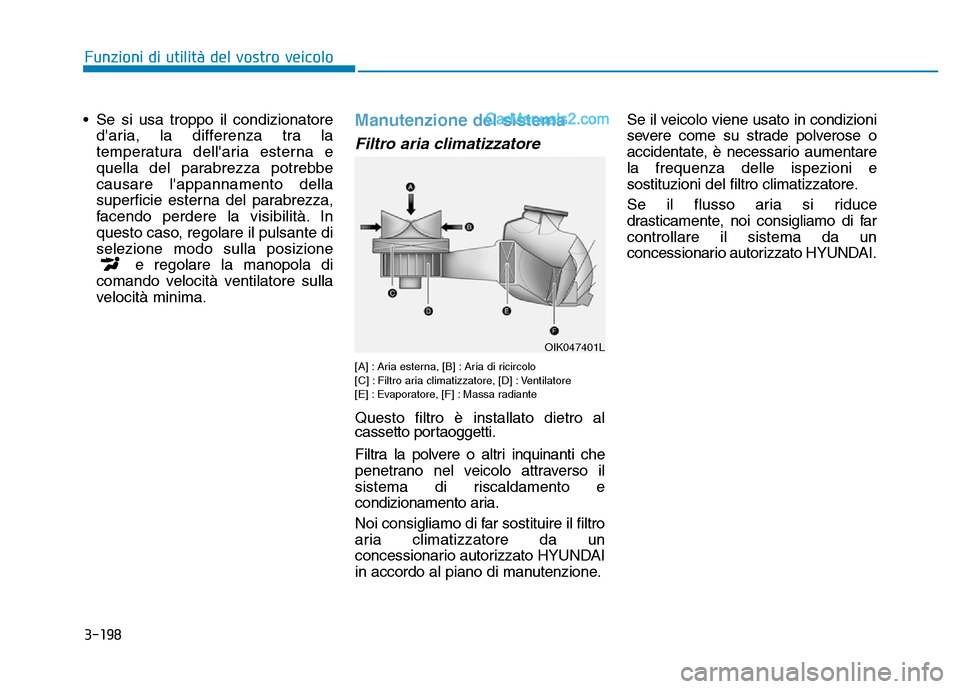

3-198
Funzioni di utilità del vostro veicolo
• Se si usa troppo il condizionatored'aria, la differenza tra la
temperatura dell'aria esterna e
quella del parabrezza potrebbe
causare l'appannamento della
superficie esterna del parabrezza,
facendo perdere la visibilità. In
questo caso, regolare il pulsante di
selezione modo sulla posizione e regolare la manopola di
comando velocità ventilatore sulla
velocità minima.Manutenzione del sistema
Filtro aria climatizzatore
[A] : Aria esterna, [B] : Aria di ricircolo
[C] : Filtro aria climatizzatore, [D] : Ventilatore
[E] : Evaporatore, [F] : Massa radiante
Questo filtro è installato dietro al
cassetto portaoggetti.
Filtra la polvere o altri inquinanti che
penetrano nel veicolo attraverso il
sistema di riscaldamento e
condizionamento aria.
Noi consigliamo di far sostituire il filtro
aria climatizzatore da un
concessionario autorizzato HYUNDAI
in accordo al piano di manutenzione. Se il veicolo viene usato in condizioni
severe come su strade polverose o
accidentate, è necessario aumentare
la frequenza delle ispezioni e
sostituzioni del filtro climatizzatore.
Se il flusso aria si riduce
drasticamente, noi consigliamo di far
controllare il sistema da un
concessionario autorizzato HYUNDAI.
OIK047401L

3-199
Funzioni di utilità del vostro veicolo
3

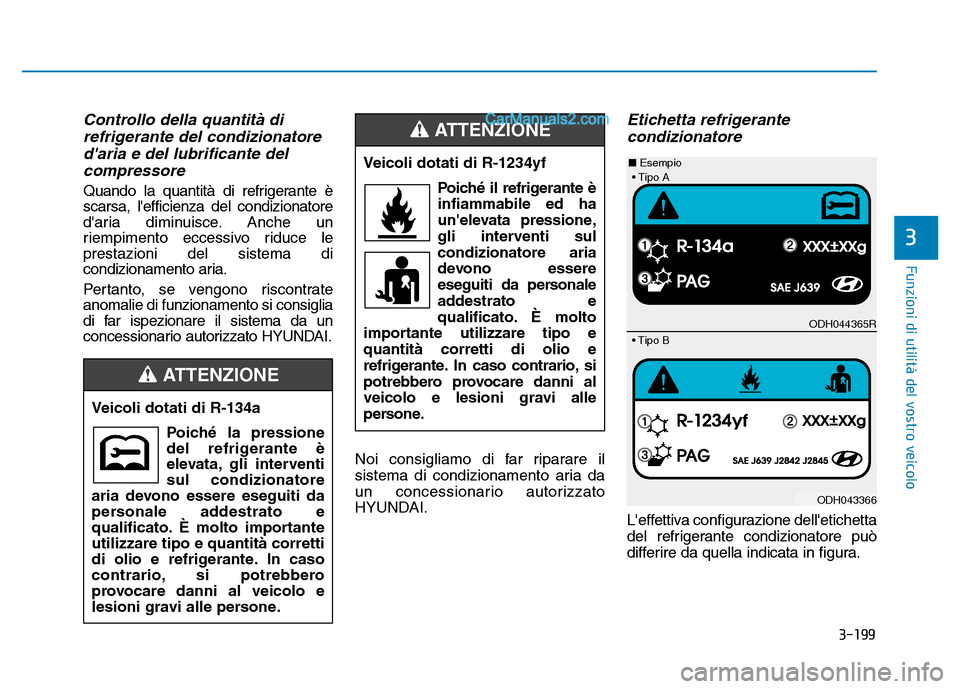

Controllo della quantità direfrigerante del condizionatored'aria e del lubrificante delcompressore
Quando la quantità di refrigerante è
scarsa, l'efficienza del condizionatore
d'aria diminuisce. Anche un
riempimento eccessivo riduce le
prestazioni del sistema di
condizionamento aria.
Pertanto, se vengono riscontrate
anomalie di funzionamento si consiglia
di far ispezionare il sistema da un
concessionario autorizzato HYUNDAI.
Noi consigliamo di far riparare il
sistema di condizionamento aria da
un concessionario autorizzato
HYUNDAI.
Etichetta refrigerantecondizionatore
L'effettiva configurazione dell'etichetta
del refrigerante condizionatore può
differire da quella indicata in figura.
Veicoli dotati di R-1234yf
Poiché il refrigerante è
infiammabile ed ha
un'elevata pressione,
gli interventi sul
condizionatore aria
devono essere
eseguiti da personale
addestrato e
qualificato. È molto
importante utilizzare tipo e
quantità corretti di olio e
refrigerante. In caso contrario, si
potrebbero provocare danni al
veicolo e lesioni gravi alle
persone.
ATTENZIONE
ODH044365R
ODH043366
■
Esempio
• Tipo B• Tipo A
Veicoli dotati di R-134a
Poiché la pressione
del refrigerante è
elevata, gli interventi
sul condizionatore
aria devono essere eseguiti da
personale addestrato e
qualificato. È molto importante
utilizzare tipo e quantità corretti
di olio e refrigerante. In caso
contrario, si potrebbero
provocare danni al veicolo e
lesioni gravi alle persone.
ATTENZIONE
