2019 Hyundai Santa Fe Manuale del proprietario (in Italian)

5-92
SISTEMA DI ASSISTENZA ANTI COLLISIONE ANTERIORE (SISTEMA FCA)
- TIPO DI SENSORE A FUSIONE (RADAR ANTERIORE + TELECAMERA ANTERIORE) (SE IN DOTAZIONE)
Al volante
Il sistema di assistenza prevenzione
collisione frontale (sistema FCA) è
progettato per aiutare a rilevare e
monitorare il veicolo che si trova
davanti o a rilevare pedoni o ciclisti
(se in dotazione) nella strada
attraverso segnali radar e
riconoscimento tramite telecamera,
al fine di avvisare il conducente che
c'è un rischio di collisione imminente
e, se necessario, applicare la frenata
di emergenza.
Impostazione e attivazione del
sistema
Impostazione del sistema
• Il conducente può attivare l'FCA smistando il commutatore di
accensione nella posizione ON e
selezionando:
'User Settings [Impostaz.utente] →
Driver assistance [Assistenza
conducente] →Forward safety
[Sicurezza anteriore]'
- Selezionando "Active assist [Assistenza attiva]", il sistema FCA
si attiva. Il sistema FCA genera
messaggi spia e allarmi spia in
accordo ai livelli di rischio di
collisione. Inoltre, controlla i freni in
accordo ai livelli di rischio di
collisione.
- Selezionando "Warning only [Solo aviso]", il sistema FCA si attiva e
genera solo allarmi spia in accordo
ai livelli di rischio di collisione. Il
freno deve essere controllato
direttamente non essendo
controllato dal sistema FCA.
- Selezionando "Off", il sistema FCA si disattiva.
Adottare le seguenti precauzioni
quando si usa sistema di
assistenza anti collisione
anteriore (sistema FCA):
•Questo sistema è solo un
sistema supplementare e non è
stato congegnato per esentare
il conducente dalla necessità di
usare prudenza e attenzione
nella guida. Il range di
rilevamento e la gamma di
oggetti rilevabili dai sensori
sono limitati. Prestare la
massima attenzione alle
condizioni della strada in
qualsiasi momento.
•Non tenere MAI una velocità
eccessiva per le condizioni
della strada o quando si sterza.
•Guidare sempre con prudenza
per prevenire situazioni
inaspettate e improvvise. L'FCA
non è in grado di arrestare
completamente il veicolo e non
è un sistema anticollisione.
ATTENZIONE

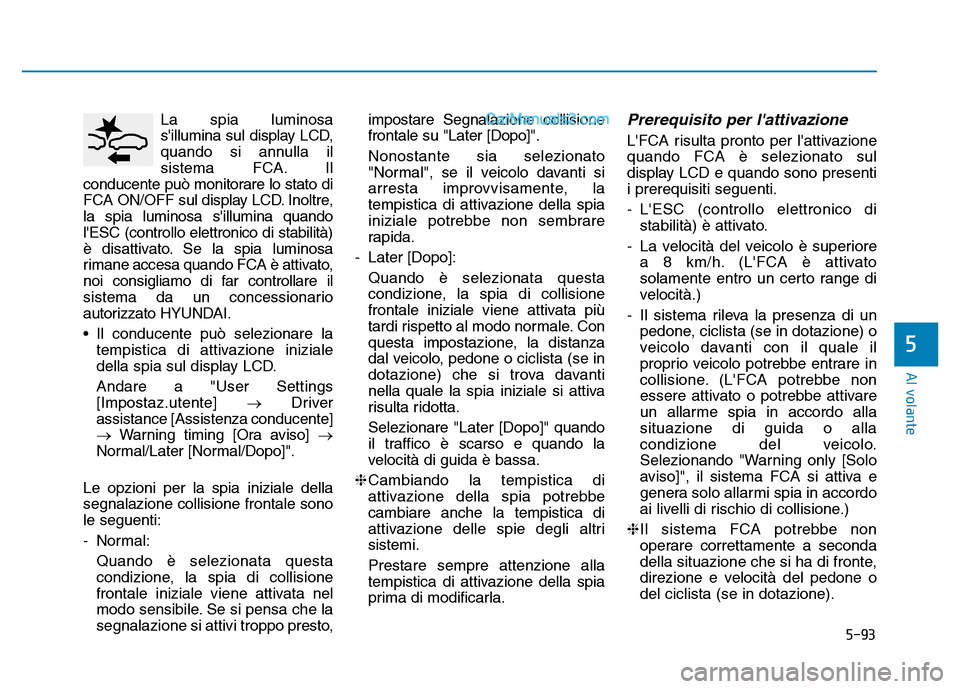

5-93
Al volante
La spia luminosa
s'illumina sul display LCD,
quando si annulla il
sistema FCA. Il
conducente può monitorare lo stato di
FCA ON/OFF sul display LCD. Inoltre,
la spia luminosa s'illumina quando
l'ESC (controllo elettronico di stabilità)
è disattivato. Se la spia luminosa
rimane accesa quando FCA è attivato,
noi consigliamo di far controllare il
sistema da un concessionario
autorizzato HYUNDAI.
• Il conducente può selezionare la tempistica di attivazione iniziale
della spia sul display LCD.
Andare a "User Settings
[Impostaz.utente] →Driver
assistance [Assistenza conducente]
→ Warning timing [Ora aviso] →
Normal/Later [Normal/Dopo]".
Le opzioni per la spia iniziale della
segnalazione collisione frontale sono
le seguenti:
- Normal: Quando è selezionata questa
condizione, la spia di collisione
frontale iniziale viene attivata nel
modo sensibile. Se si pensa che la
segnalazione si attivi troppo presto, impostare Segnalazione collisione
frontale su "Later [Dopo]".
Nonostante sia selezionato
"Normal", se il veicolo davanti si
arresta improvvisamente, la
tempistica di attivazione della spia
iniziale potrebbe non sembrare
rapida.
- Later [Dopo]: Quando è selezionata questa
condizione, la spia di collisione
frontale iniziale viene attivata più
tardi rispetto al modo normale. Con
questa impostazione, la distanza
dal veicolo, pedone o ciclista (se in
dotazione) che si trova davanti
nella quale la spia iniziale si attiva
risulta ridotta.
Selezionare "Later [Dopo]" quando
il traffico è scarso e quando la
velocità di guida è bassa.
❈ Cambiando la tempistica di
attivazione della spia potrebbe
cambiare anche la tempistica di
attivazione delle spie degli altri
sistemi.
Prestare sempre attenzione alla
tempistica di attivazione della spia
prima di modificarla.Prerequisito per l'attivazione
L'FCA risulta pronto per l'attivazione
quando FCA è selezionato sul
display LCD e quando sono presenti
i prerequisiti seguenti.
- L'ESC (controllo elettronico di
stabilità) è attivato.
- La velocità del veicolo è superiore a 8 km/h. (L'FCA è attivato
solamente entro un certo range di
velocità.)
- Il sistema rileva la presenza di un pedone, ciclista (se in dotazione) o
veicolo davanti con il quale il
proprio veicolo potrebbe entrare in
collisione. (L'FCA potrebbe non
essere attivato o potrebbe attivare
un allarme spia in accordo alla
situazione di guida o alla
condizione del veicolo.
Selezionando "Warning only [Solo
aviso]", il sistema FCA si attiva e
genera solo allarmi spia in accordo
ai livelli di rischio di collisione.)
❈ Il sistema FCA potrebbe non
operare correttamente a seconda
della situazione che si ha di fronte,
direzione e velocità del pedone o
del ciclista (se in dotazione).
5

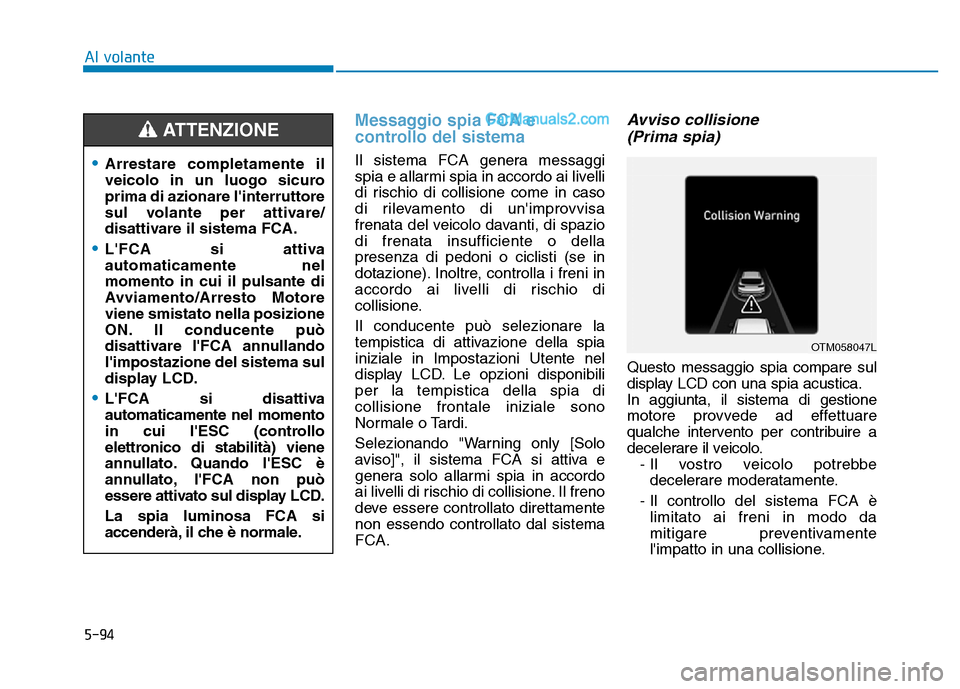

5-94
Messaggio spia FCA e
controllo del sistema
Il sistema FCA genera messaggi
spia e allarmi spia in accordo ai livelli
di rischio di collisione come in caso
di rilevamento di un'improvvisa
frenata del veicolo davanti, di spazio
di frenata insufficiente o della
presenza di pedoni o ciclisti (se in
dotazione). Inoltre, controlla i freni in
accordo ai livelli di rischio di
collisione.
Il conducente può selezionare la
tempistica di attivazione della spia
iniziale in Impostazioni Utente nel
display LCD. Le opzioni disponibili
per la tempistica della spia di
collisione frontale iniziale sono
Normale o Tardi.
Selezionando "Warning only [Solo
aviso]", il sistema FCA si attiva e
genera solo allarmi spia in accordo
ai livelli di rischio di collisione. Il freno
deve essere controllato direttamente
non essendo controllato dal sistema
FCA.
Avviso collisione (Prima spia)
Questo messaggio spia compare sul
display LCD con una spia acustica.
In aggiunta, il sistema di gestione
motore provvede ad effettuare
qualche intervento per contribuire a
decelerare il veicolo.
- Il vostro veicolo potrebbedecelerare moderatamente.
- Il controllo del sistema FCA è limitato ai freni in modo da
mitigare preventivamente
l'impatto in una collisione.
Al volante
•Arrestare completamente il
veicolo in un luogo sicuro
prima di azionare l'interruttore
sul volante per attivare/
disattivare il sistema FCA.
•L'FCA si attiva
automaticamente nel
momento in cui il pulsante di
Avviamento/Arresto Motore
viene smistato nella posizione
ON. Il conducente può
disattivare l'FCA annullando
l'impostazione del sistema sul
display LCD.
•L'FCA si disattiva
automaticamente nel momento
in cui l'ESC (controllo
elettronico di stabilità) viene
annullato. Quando l'ESC è
annullato, l'FCA non può
essere attivato sul display LCD.
La spia luminosa FCA si
accenderà, il che è normale.
ATTENZIONE
OTM058047L

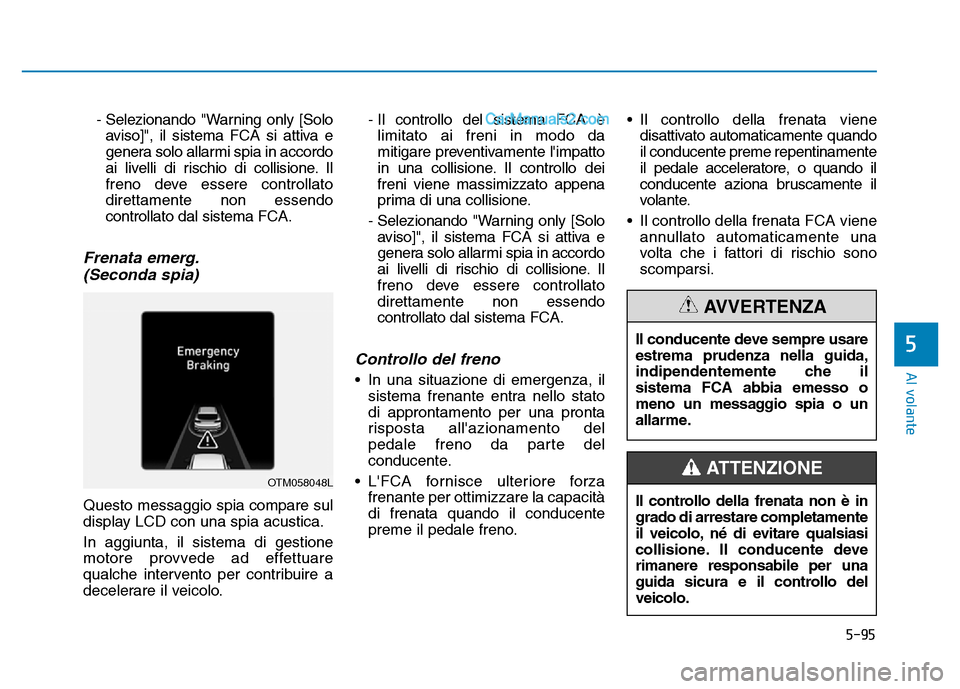

5-95
Al volante
- Selezionando "Warning only [Soloaviso]", il sistema FCA si attiva e
genera solo allarmi spia in accordo
ai livelli di rischio di collisione. Il
freno deve essere controllato
direttamente non essendo
controllato dal sistema FCA.
Frenata emerg.(Seconda spia)
Questo messaggio spia compare sul
display LCD con una spia acustica.
In aggiunta, il sistema di gestione
motore provvede ad effettuare
qualche intervento per contribuire a
decelerare il veicolo. - Il controllo del sistema FCA è
limitato ai freni in modo da
mitigare preventivamente l'impatto
in una collisione. Il controllo dei
freni viene massimizzato appena
prima di una collisione.
- Selezionando "Warning only [Solo aviso]", il sistema FCA si attiva e
genera solo allarmi spia in accordo
ai livelli di rischio di collisione. Il
freno deve essere controllato
direttamente non essendo
controllato dal sistema FCA.
Controllo del freno
• In una situazione di emergenza, il sistema frenante entra nello stato
di approntamento per una pronta
risposta all'azionamento del
pedale freno da parte del
conducente.
• L'FCA fornisce ulteriore forza frenante per ottimizzare la capacità
di frenata quando il conducente
preme il pedale freno. • Il controllo della frenata viene
disattivato automaticamente quando
il conducente preme repentinamente
il pedale acceleratore, o quando il
conducente aziona bruscamente il
volante.
• Il controllo della frenata FCA viene annullato automaticamente una
volta che i fattori di rischio sono
scomparsi.
5
OTM058048L
Il conducente deve sempre usare
estrema prudenza nella guida,
indipendentemente che il
sistema FCA abbia emesso o
meno un messaggio spia o un
allarme.
AVVERTENZA
Il controllo della frenata non è in
grado di arrestare completamente
il veicolo, né di evitare qualsiasi
collisione. Il conducente deve
rimanere responsabile per una
guida sicura e il controllo del
veicolo.
ATTENZIONE

5-96
Sensore FCA
Per far sì che il sistema FCA operi a
dovere, assicurarsi sempre che il
coperchio sensore o il sensore sia
pulito ed esente da morchia, neve o
corpi estranei.La presenza di morchia, neve o corpi
estranei sulla lente può influire
negativamente sulla capacità di
rilevamento del sensore.
• Non applicare la cornice targa o
corpi estranei come un adesivo
o un rostro per paraurti nelle
vicinanze del sensore radar.
Questo potrebbe influire
negativamente sulla capacità di
rilevamento del radar.
• Tenere sempre il sensore radar e il coperchio puliti ed esenti da
morchia o corpi estranei.
• Usare solo un panno morbido per lavare il veicolo. Non
spruzzare direttamente acqua
pressurizzata sul sensore o sul
coperchio sensore.
• Avere cura di non esercitare inutilmente forza sul sensore o
sul coperchio sensore. Se il
sensore viene disallineato
forzatamente, il sistema FCA
potrebbe non operare
correttamente. In questo caso,
un messaggio spia potrebbe
non essere visualizzato.
NOTA
Al volante
La logica del sistema FCA opera
in base a determinati parametri,
quali la distanza dal veicolo,
pedone o ciclista (se in
dotazione) che si trova davanti, la
velocità del veicolo che si trova
davanti e la velocità del proprio
veicolo. Certe condizioni
meteorologiche o della strada
possono influenzare il
funzionamento del sistema FCA.
ATTENZIONE
Non guidare mai deliberata-
mente in modo pericoloso per
attivare il sistema.
ATTENZIONE
OTM058028
OTM058029
■ Radar anteriore
■ Telecamera anteriore

5-97
Al volante
Far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
• Se il paraurti anteriore subisce danni nell'area attorno al
sensore radar, il sistema FCA
potrebbe non operare a dovere.
Noi consigliamo di far
ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
• Usare solo parti originali per riparare o sostituire un sensore
o un coperchio sensore
danneggiati. Non verniciare il
coperchio sensore.
• Non installare MAI accessori adesivi o pellicole antiriflesso sul
parabrezza.
• Non posizionare MAI oggetti riflettenti (tipo carta bianca o uno
specchietto) sopra al cruscotto.
Ogni riflesso di luce può causare
un malfunzionamento del
sistema. • Prestare la massima cura a
mantenere il sensore telecamera
al riparo dall'acqua.
• Non smontare MAI il gruppo telecamera arbitrariamente e non
esporre il gruppo telecamera a
un qualsivoglia impatto.
• Tenendo il sistema audio del veicolo ad un volume alto si
potrebbero non sentire i segnali
acustici emessi dal sistema.
Informazioni
Noi consigliamo di far controllare il
sistema da un concessionario
autorizzato HYUNDAI quando:
• Il vetro parabrezza viene sostituito.
• Il sensore radar o il coperchio vienedanneggiato o sostituito.
Messaggio spia e spia luminosa
Forward Collision Avoidance Assist
(FCA) system disabled. Radar
blocked [Sistema FCA disattivato.
Radar bloccato]
Quando il coperchio sensore è ostruito
da morchia, neve o corpi estranei,
l'operazione del sistema FCA potrebbe
essere temporaneamente arrestata.
Se questo avviene, sul display LCD
apparirà un messaggio spia.
Rimuovere qualsiasi traccia di
morchia, neve o corpi estranei e
pulire il coperchio sensore radar
prima di usare il sistema FCA.
i
NOTA
5
OTM058143L

5-98
Il sistema funzionerà normalmente
una volta rimossi sporco, neve e
frammenti.
L'FCA potrebbe non operare a
dovere in un'area (ad es. in un
territorio aperto) dove non viene
rilevata nessuna sostanza dopo che
il motore è stato acceso.
Forward Collision- Avoidance
Assist (FCA) system disabled.
Camera obscured [Sistema FCA
disattivato. Videocamera bloccata]
Quando il coperchio sensore è
ostruito da morchia, neve o corpi
estranei, l'operazione del sistema FCA
potrebbe essere temporaneamente
arrestata. Se questo avviene, sul
display LCD apparirà un messaggio
spia.
Rimuovere qualsiasi traccia di
morchia, neve o corpi estranei e
pulire la telecamera anteriore prima
di usare il sistema FCA. Il sistema funzionerà normalmente
una volta rimossi sporco, neve e
frammenti.
L'FCA potrebbe non operare a
dovere in un'area (ad es. in un
territorio aperto) dove non viene
rilevata nessuna sostanza dopo che
il motore è stato acceso.
Al volante
OTM058142LIl sistema potrebbe non attivarsi
a seconda delle condizioni di
strada, meteo, guida o traffico.
ATTENZIONE

5-99
Al volante
Malfunzionamento del sistema
Controllare sistema FCA
• Quando l'FCA non funziona adovere, la spia luminosa FCA ( )
s'illuminerà e comparirà il
messaggio spia per alcuni secondi.
Dopo che il messaggio è
scomparso, s'illuminerà la spia
luminosa generale ( ). In questo
caso, noi consigliamo di far
ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
• Il messaggio spia FCA potrebbe essere accompagnato
dall'illuminazione della spia
luminosa ESC (spia luminosa
controllo elettronico di stabilità).
5
Il sistema FCA potrebbe non
attivarsi e il messaggio spia
non essere visualizzato.
•Anche se ci sono problemi
con la funzione controllo
freno del sistema FCA, le
prestazioni frenanti basiche
del veicolo funzioneranno
normalmente. Tuttavia, la
funzione controllo freno per
evitare collisioni non verrà
attivata.
•Se il veicolo davanti si arresta
improvvisamente, si potrebbe
avere un minor controllo del
sistema freno. Pertanto,
occorre sempre mantenere
una distanza di sicurezza tra il
vostro veicolo e il veicolo
davanti a voi.
•Il sistema FCA potrebbe
attivarsi durante la frenata e il
veicolo arrestarsi
improvvisamente, facendo
cadere gli oggetti non fissati
saldamenti addosso ai
passeggeri. Fissare sempre
gli oggetti saldamente.
•L'FCA è solo un sistema
supplementare per aiutare il
conducente. Il conducente
deve rimanere responsabile
del controllo del veicolo. Non
dipendere solamente dal
sistema FCA. Piuttosto,
mantenere una distanza che
consenta di frenare in
sicurezza e, se necessario,
premere il pedale freno per
ridurre la velocità di guida.
•In presenza di determinate
circostanze e determinare
condizioni di guida, il sistema
FCA potrebbe attivarsi in
avvertitamente. Questo
messaggio spia iniziale
compare sul display LCD con
una spia acustica.
Inoltre, in presenza di
determinate circostanze il
sistema di riconoscimento
tramite sensore radar anteriore
o telecamera potrebbe non
rilevare la presenza di un
veicolo, pedone o ciclista (se in
dotazione) che si trova davanti.
ATTENZIONE
OIK057091L
