2018 TOYOTA PRIUS PLUG-IN HYBRID Manuale duso (in Italian)

2013. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Spie di allarme e indicatori (P. 209)
Le spie di allarme e gli indicatori si accendono o lampeggiano per segnalare pro-
blemi con il veicolo o per mostrare lo stato operativo dei sistemi del veicolo.
Orologio (P. 206)
Il volante è dotato di interruttori di controllo del display che permettono di
commutare la visualizzazione delle schermate e modificare le impostazioni
relative alle funzioni visualizzate sullo schermo.
A ogni pressione del pulsante, il
display dei chilometri cambia tra
contachilometri totale, contachilo-
metri parziale e così via, insieme
alle informazioni sul consumo di
carburante per ciascuna distanza.
(P. 219)
Premere , , o per
eseguire operazioni come far scor-
rere lo schermo
*, cambiare il con-
tenuto del display
* e muovere il
cursore.
Questo pulsante viene utilizzato per eseguire operazioni come la sele-
zione della voce corrente o la commutazione tra attivato e disattivato.
Se si preme il pulsante, il display ritorna alla schermata precedente.
*: sulle schermate dove è possibile far scorrere la schermata e cambiare il display,
vengono visualizzati dei simboli per indicare la direzione da utilizzare (ad esempio
e ).
Operazioni correlate alla plancia strumenti
3
4
1
2
3
4

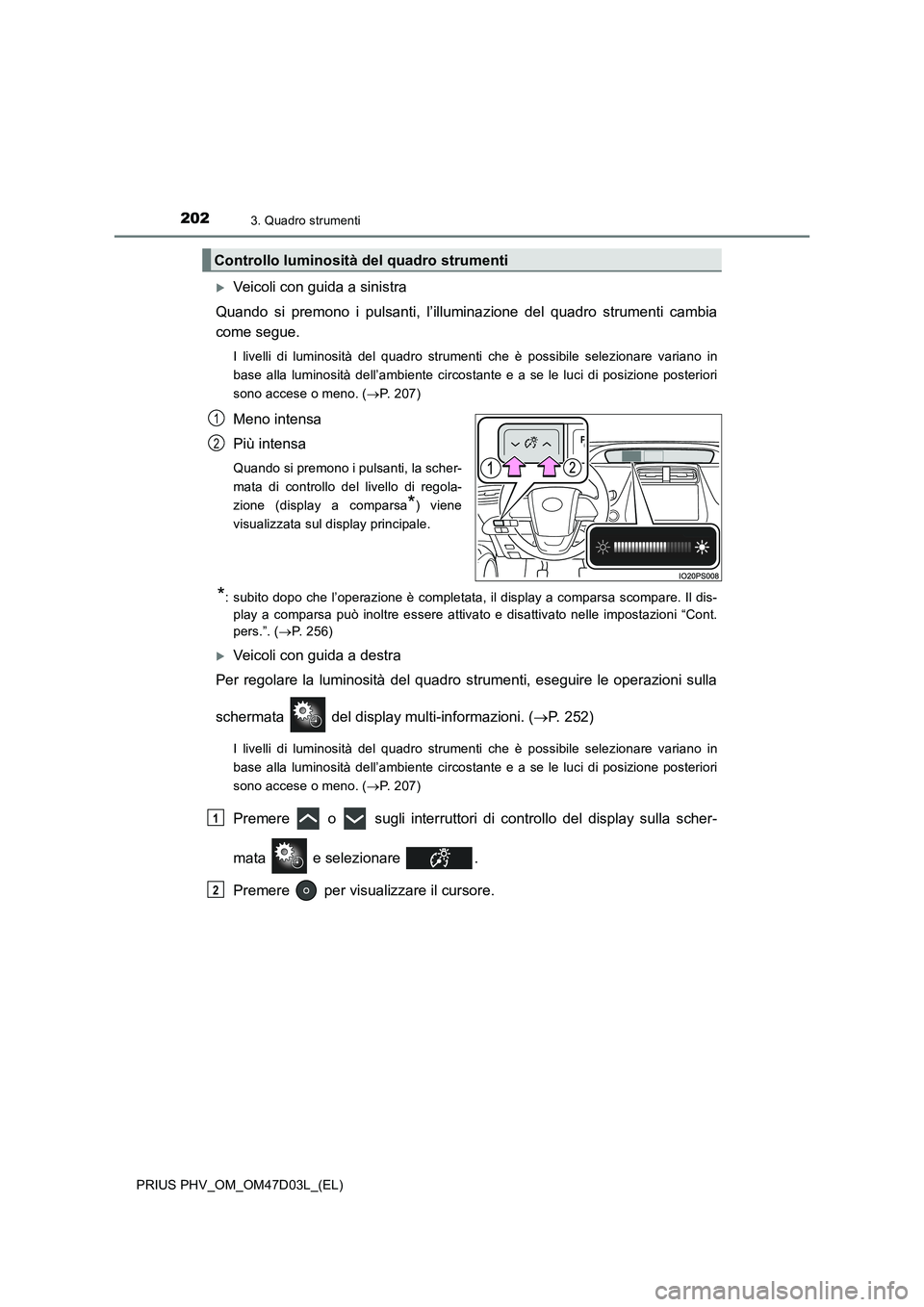

2023. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Veicoli con guida a sinistra
Quando si premono i pulsanti, l’illuminazione del quadro strumenti cambia
come segue.
I livelli di luminosità del quadro strumenti che è possibile selezionare variano in
base alla luminosità dell’ambiente circostante e a se le luci di posizione posteriori
sono accese o meno. (P. 207)
Meno intensa
Più intensa
Quando si premono i pulsanti, la scher-
mata di controllo del livello di regola-
zione (display a comparsa
*) viene
visualizzata sul display principale.
*: subito dopo che l’operazione è completata, il display a comparsa scompare. Il dis-
play a comparsa può inoltre essere attivato e disattivato nelle impostazioni “Cont.
pers.”. (P. 2 5 6 )
Veicoli con guida a destra
Per regolare la luminosità del quadro strumenti, eseguire le operazioni sulla
schermata del display multi-informazioni. (P. 252)
I livelli di luminosità del quadro strumenti che è possibile selezionare variano in
base alla luminosità dell’ambiente circostante e a se le luci di posizione posteriori
sono accese o meno. (P. 207)
Premere o sugli interruttori di controllo del display sulla scher-
mata e selezionare .
Premere per visualizzare il cursore.
Controllo luminosità del quadro strumenti
1
2
1
2

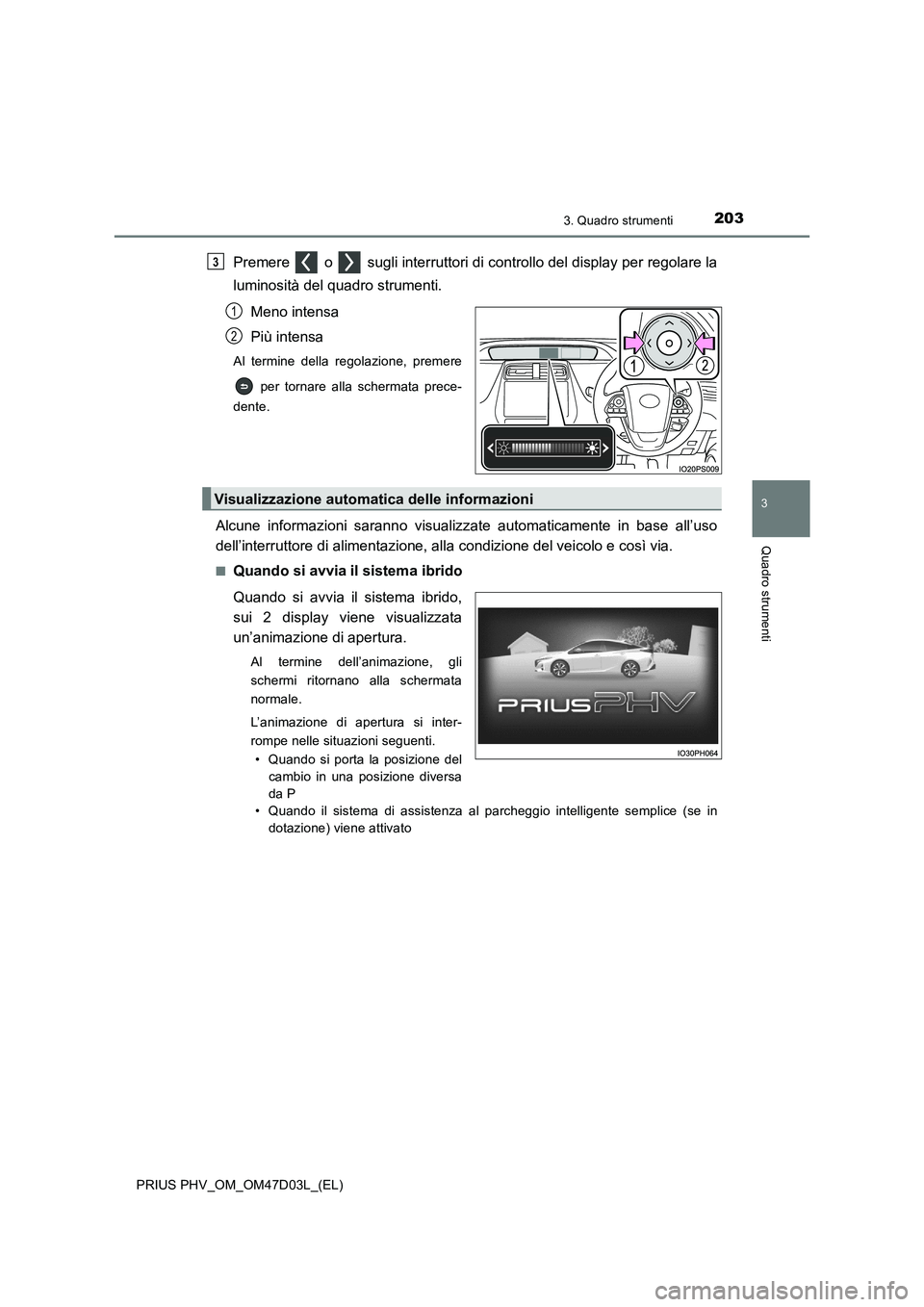

2033. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Premere o sugli interruttori di controllo del display per regolare la
luminosità del quadro strumenti.
Meno intensa
Più intensa
Al termine della regolazione, premere
per tornare alla schermata prece-
dente.
Alcune informazioni saranno visualizzate automaticamente in base all’uso
dell’interruttore di alimentazione, alla condizione del veicolo e così via.
■Quando si avvia il sistema ibrido
Quando si avvia il sistema ibrido,
sui 2 display viene visualizzata
un’animazione di apertura.
Al termine dell’animazione, gli
schermi ritornano alla schermata
normale.
L’animazione di apertura si inter-
rompe nelle situazioni seguenti.
• Quando si porta la posizione del
cambio in una posizione diversa
da P
• Quando il sistema di assistenza al parcheggio intelligente semplice (se in
dotazione) viene attivato
3
1
2
Visualizzazione automatica delle informazioni

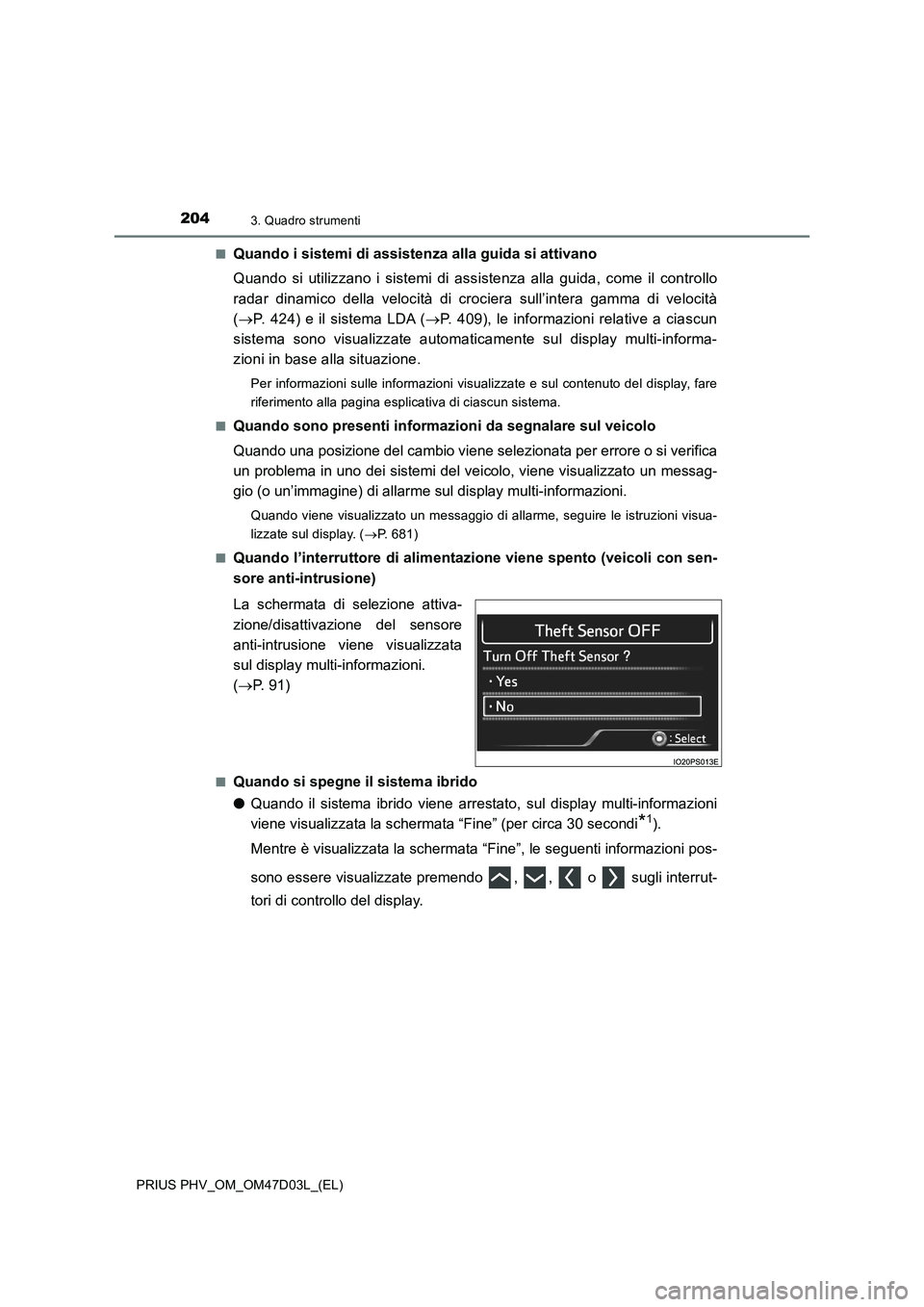

2043. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■
Quando i sistemi di assistenza alla guida si attivano
Quando si utilizzano i sistemi di assistenza alla guida, come il controllo
radar dinamico della velocità di crociera sull’intera gamma di velocità
(P. 424) e il sistema LDA (P. 409), le informazioni relative a ciascun
sistema sono visualizzate automaticamente sul display multi-informa-
zioni in base alla situazione.
Per informazioni sulle informazioni visualizzate e sul contenuto del display, fare
riferimento alla pagina esplicativa di ciascun sistema.
■
Quando sono presenti informazioni da segnalare sul veicolo
Quando una posizione del cambio viene selezionata per errore o si verifica
un problema in uno dei sistemi del veicolo, viene visualizzato un messag-
gio (o un’immagine) di allarme sul display multi-informazioni.
Quando viene visualizzato un messaggio di allarme, seguire le istruzioni visua-
lizzate sul display. (P. 681)
■
Quando l’interruttore di alimentazione viene spento (veicoli con sen-
sore anti-intrusione)
La schermata di selezione attiva-
zione/disattivazione del sensore
anti-intrusione viene visualizzata
sul display multi-informazioni.
(P. 91)
■Quando si spegne il sistema ibrido
●Quando il sistema ibrido viene arrestato, sul display multi-informazioni
viene visualizzata la schermata “Fine” (per circa 30 secondi
*1).
Mentre è visualizzata la schermata “Fine”, le seguenti informazioni pos-
sono essere visualizzate premendo , , o sugli interrut-
tori di controllo del display.

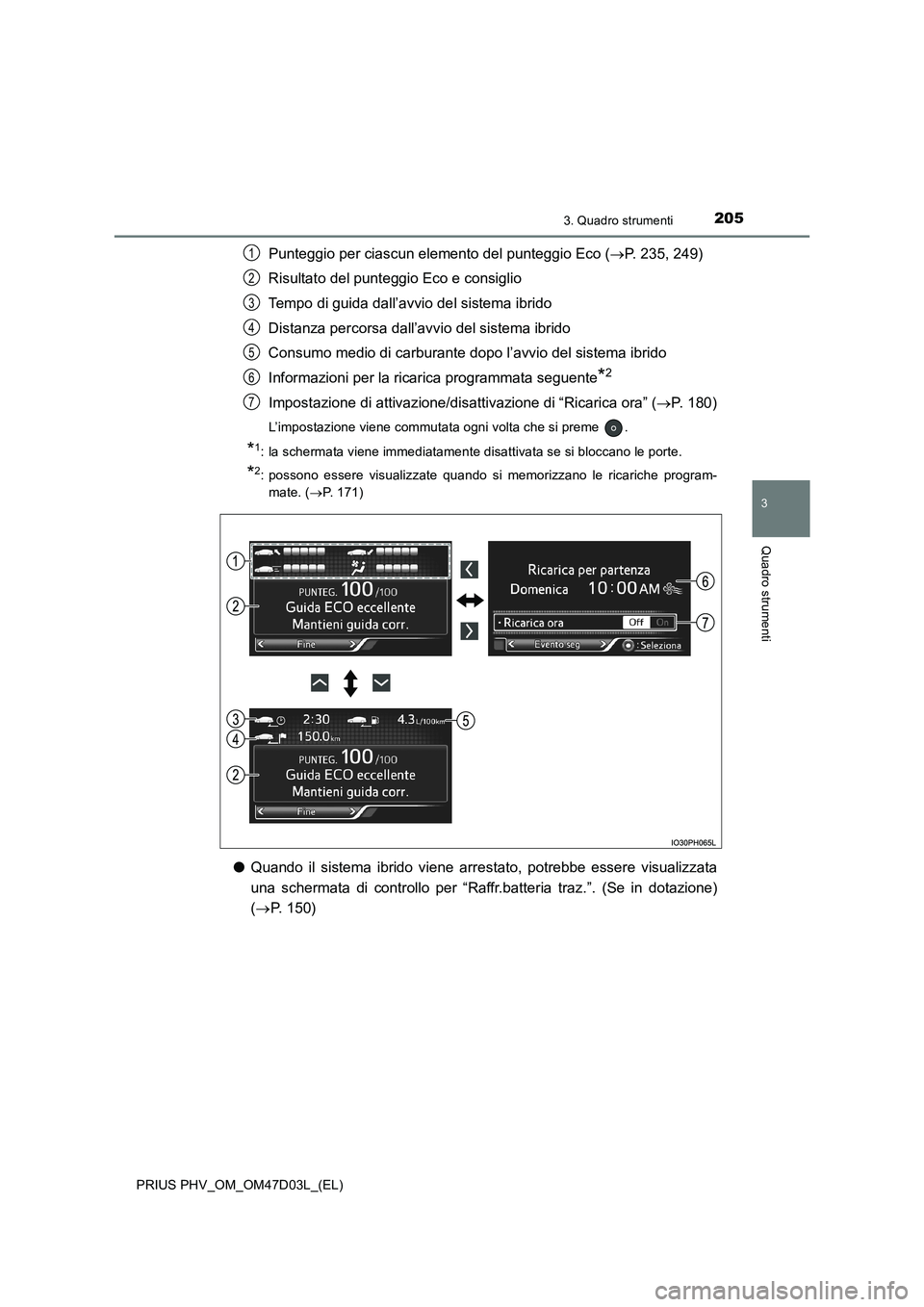

2053. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Punteggio per ciascun elemento del punteggio Eco (P. 235, 249)
Risultato del punteggio Eco e consiglio
Tempo di guida dall’avvio del sistema ibrido
Distanza percorsa dall’avvio del sistema ibrido
Consumo medio di carburante dopo l’avvio del sistema ibrido
Informazioni per la ricarica programmata seguente
*2
Impostazione di attivazione/disattivazione di “Ricarica ora” (P. 1 8 0 )
L’impostazione viene commutata ogni volta che si preme .
*1: la schermata viene immediatamente disattivata se si bloccano le porte.
*2: possono essere visualizzate quando si memorizzano le ricariche program-
mate. (P. 171)
●Quando il sistema ibrido viene arrestato, potrebbe essere visualizzata
una schermata di controllo per “Raffr.batteria traz.”. (Se in dotazione)
(P. 150)
1
2
3
4
5
6
7

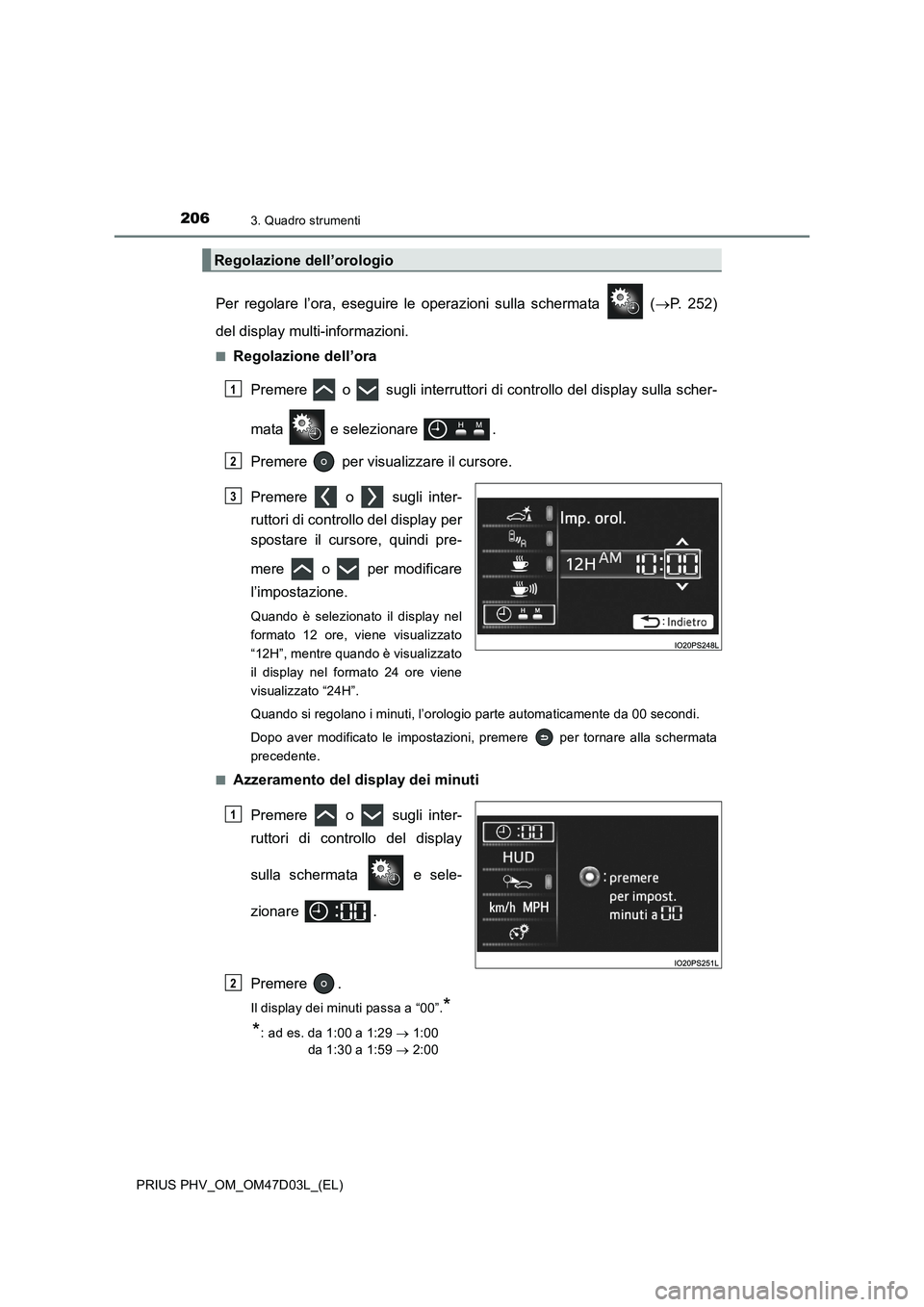

2063. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Per regolare l’ora, eseguire le operazioni sulla schermata (P. 252)
del display multi-informazioni.
■Regolazione dell’ora
Premere o sugli interruttori di controllo del display sulla scher-
mata e selezionare .
Premere per visualizzare il cursore.
Premere o sugli inter-
ruttori di controllo del display per
spostare il cursore, quindi pre-
mere o per modificare
l’impostazione.
Quando è selezionato il display nel
formato 12 ore, viene visualizzato
“12H”, mentre quando è visualizzato
il display nel formato 24 ore viene
visualizzato “24H”.
Quando si regolano i minuti, l’orologio parte automaticamente da 00 secondi.
Dopo aver modificato le impostazioni, premere per tornare alla schermata
precedente.
■
Azzeramento del display dei minuti
Premere o sugli inter-
ruttori di controllo del display
sulla schermata e sele-
zionare .
Premere .
Il display dei minuti passa a “00”.*
*
: ad es. da 1:00 a 1:29  1:00
da 1:30 a 1:59  2:00
Regolazione dell’orologio
1
2
3
1
2

2073. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
■Gli indicatori e il display si accendono quando
L’interruttore di alimentazione è in modalità ON.
■Regolazione della luminosità del quadro strumenti (P. 202)
●I livelli di luminosità che è possibile selezionare variano in base alla luminosità
dell’ambiente circostante e a se le luci di posizione posteriori sono accese o meno,
come illustrato nella seguente tabella.
*: i 22 livelli di luminosità sono visualizzati nella schermata di impostazione. Tuttavia,
se si seleziona un livello diverso dal 1° (il più scuro), verrà impostato il livello di
luminosità più elevata. Se si seleziona un livello diverso dal 1° o dal 22°, quando si
accendono le luci di posizione posteriori in un luogo buio, verrà selezionato il livello
di luminosità definito per il quadro strumenti.
●Se le luci di posizione posteriori sono accese in un luogo buio, la luce del quadro
strumenti si attenua. Tuttavia, quando la luminosità del quadro strumenti è impostata
sul livello minimo o massimo (1° o 22° livello di luminosità del quadro strumenti),
anche se le luci di posizione posteriori sono accese la luce del quadro strumenti non
si attenuerà.
■Quando si scollegano e ricollegano i terminali della batteria da 12 Volt
Le impostazioni dell’orologio vengono eliminate.
■Impostazione del calendario
●Se la data non viene impostata, il valore dei consumi di energia elettrica e carburante
non può essere memorizzato correttamente. Inoltre, il temporizzatore di ricarica non
potrà funzionare correttamente. Quando viene visualizzata la schermata di controllo
delle impostazioni calendario, verificare di aver configurato le impostazioni.
(P. 252)
●Se non si configurano le impostazioni del calendario, la schermata di controllo viene
visualizzata ogni volta che si porta l’interruttore di alimentazione in modalità ON.
●Una volta configurate, le impostazioni del calendario possono essere modificate
nelle impostazioni “Cont. pers.”. (P. 256)
Le luci di posizione poste-
riori sono spenteLe luci di posizione poste-
riori sono accese
In un luogo luminoso2 livelli*2 livelli*
In un luogo buio22 livelli
Se il calendario viene resettato a seguito della
sostituzione della batteria da 12 volt o se la
batteria si scarica, ecc., quando si porta l’inter-
ruttore di alimentazione in modalità ON dopo
l’intervento di manutenzione, sul display multi-
informazioni compare automaticamente la
schermata di verifica impostazioni calendario.

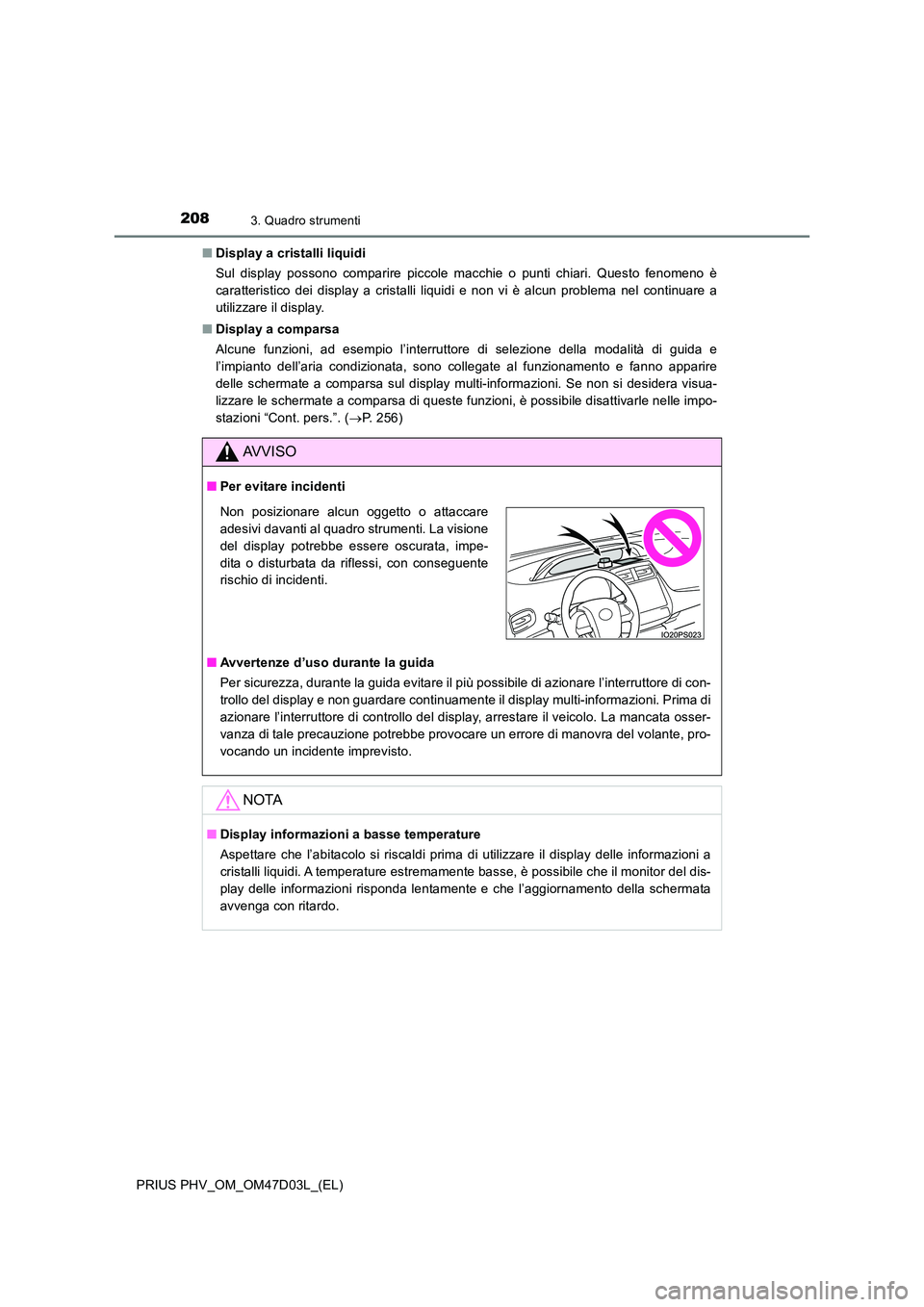

2083. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
■ Display a cristalli liquidi
Sul display possono comparire piccole macchie o punti chiari. Questo fenomeno è
caratteristico dei display a cristalli liquidi e non vi è alcun problema nel continuare a
utilizzare il display.
■ Display a comparsa
Alcune funzioni, ad esempio l’interruttore di selezione della modalità di guida e
l’impianto dell’aria condizionata, sono collegate al funzionamento e fanno apparire
delle schermate a comparsa sul display multi-informazioni. Se non si desidera visua-
lizzare le schermate a comparsa di queste funzioni, è possibile disattivarle nelle impo-
stazioni “Cont. pers.”. ( P. 256)
AVVISO
■Per evitare incidenti
■ Avvertenze d’uso durante la guida
Per sicurezza, durante la guida evitare il più possibile di azionare l’interruttore di con-
trollo del display e non guardare continuamente il display multi-informazioni. Prima di
azionare l’interruttore di controllo del display, arrestare il veicolo. La mancata osser-
vanza di tale precauzione potrebbe provocare un errore di manovra del volante, pro-
vocando un incidente imprevisto.
NOTA
■ Display informazioni a basse temperature
Aspettare che l’abitacolo si riscaldi prima di utilizzare il display delle informazioni a
cristalli liquidi. A temperature estremamente basse, è possibile che il monitor del dis-
play delle informazioni risponda lentamente e che l’aggiornamento della schermata
avvenga con ritardo.
Non posizionare alcun oggetto o attaccare
adesivi davanti al quadro strumenti. La visione
del display potrebbe essere oscurata, impe-
dita o disturbata da riflessi, con conseguente
rischio di incidenti.
