2173. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
3
Quadro strumenti

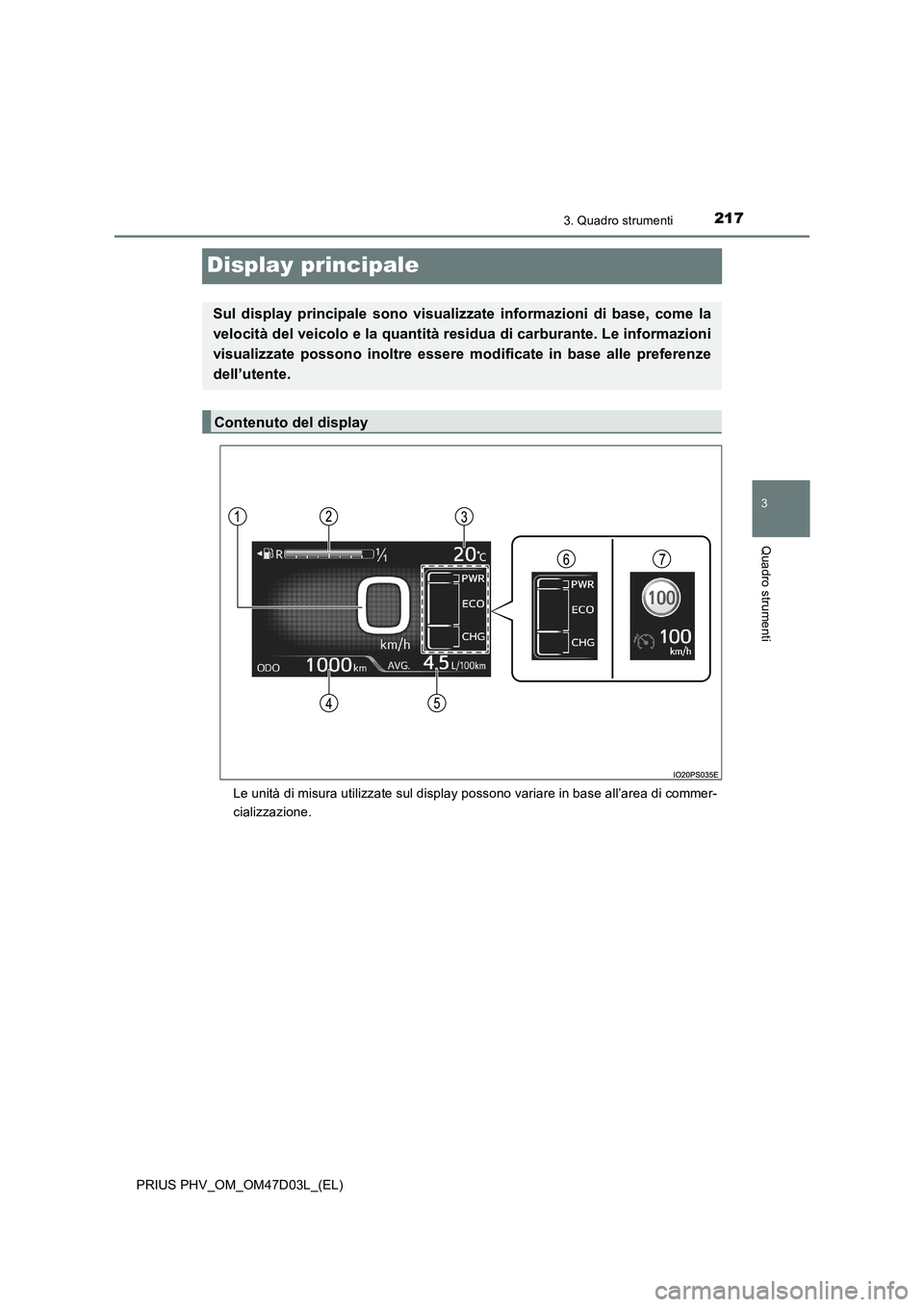

Display principale
Le unità di misura utilizzate sul display possono variare in base all’area di commer-
cializzazione.
Sul display principale sono visualizzate informazioni di base, come la
velocità del veicolo e la quantità residua di carburante. Le informazioni
visualizzate possono inoltre essere modificate in base alle preferenze
dell’utente.
Contenuto del display

2183. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

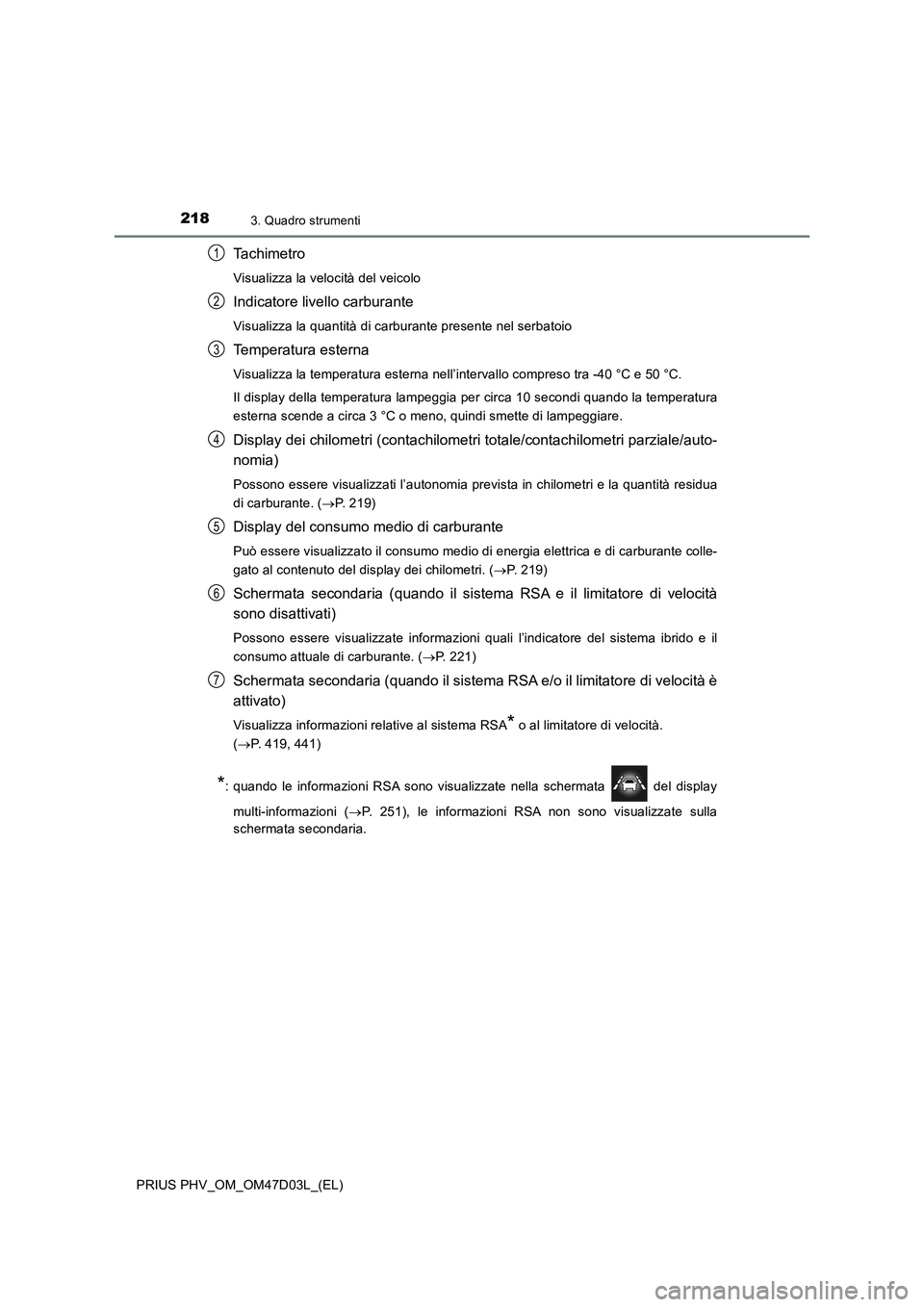

Ta c h i m e t r o
Visualizza la velocità del veicolo
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio
Temperatura esterna
Visualizza la temperatura esterna nell’intervallo compreso tra -40 °C e 50 °C.
Il display della temperatura lampeggia per circa 10 secondi quando la temperatura
esterna scende a circa 3 °C o meno, quindi smette di lampeggiare.
Display dei chilometri (contachilometri totale/contachilometri parziale/auto-
nomia)
Possono essere visualizzati l’autonomia prevista in chilometri e la quantità residua
di carburante. (P. 219)
Display del consumo medio di carburante
Può essere visualizzato il consumo medio di energia elettrica e di carburante colle-
gato al contenuto del display dei chilometri. (P. 219)
Schermata secondaria (quando il sistema RSA e il limitatore di velocità
sono disattivati)
Possono essere visualizzate informazioni quali l’indicatore del sistema ibrido e il
consumo attuale di carburante. (P. 221)
Schermata secondaria (quando il sistema RSA e/o il limitatore di velocità è
attivato)
Visualizza informazioni relative al sistema RSA* o al limitatore di velocità.
(P. 419, 441)
*: quando le informazioni RSA sono visualizzate nella schermata del display
multi-informazioni (P. 251), le informazioni RSA non sono visualizzate sulla
schermata secondaria.
1
2
3
4
5
6
7

2193. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Ogni volta che si preme , il display dei chilometri e il display del consumo
di carburante vengono commutati nel seguente ordine da 1 a 7.
Display dei chilometri
Display del consumo medio di car-
burante
Dopo che vengono visualizzati da 1 a
7, i display ritornano su 1.
Usare il consumo medio di carburante
visualizzato come riferimento.
Commutazione tra il display dei chilometri e il display del consumo
medio di carburante
1
2

2203. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
*1: se si tiene premuto mentre è visualizzata questa voce, le informazioni vengono
azzerate.
*2: questa voce viene azzerata a ogni avviamento del sistema ibrido.
*3: questo valore non viene visualizzato quando non è rimasta energia elettrica neces-
saria per la guida EV.
*4: se l’impianto dell’aria condizionata è in funzione, l’icona visualizzata passa a
e viene visualizzata l’autonomia con l’impianto dell’aria condizionata acceso.
*5: l’autonomia EV potrebbe ridursi anche quando non si guida a causa del consumo di
energia elettrica del sistema.
Display dei chilometri Display del consumo medio di carbu-
rante
1ODO (Contachilometri totale)
Chilometraggio totale
Consumo medio di carburante
dall’ultimo azzeramento
Consumo medio di carburante
dall’ultimo azzeramento
*1
2
TRIP A (Contachilometri parziale A)
Chilometraggio dall’ultimo azzera-
mento
*1
TRIP A consumo medio di carbu-
rante
Consumo medio di carburante
dall’ultimo azzeramento di TRIP A
*1
3
TRIP B (Contachilometri parziale B)
Chilometraggio dall’ultimo azzera-
mento
*1
TRIP B consumo medio di carbu-
rante
Consumo medio di carburante
dall’ultimo azzeramento di TRIP B
*1
4
(Chilometraggio dall’avvia-
mento del sistema ibrido)
Chilometraggio dall’avviamento del
sistema ibrido
*2
Consumo medio di carburante dopo
l’avviamento del sistema ibrido
Consumo medio di carburante dopo
l’avviamento del sistema ibrido
*2
5
(Autonomia carburante)
Distanza approssimativa che il vei-
colo può percorrere in base
all’attuale quantità residua di carbu-
rante
Schermata vuota
6
(Autonomia EV)
Autonomia approssimativa utiliz-
zando solo il motore elettrico
(motore di trazione) (P. 119)
*3, 4, 5
Schermata vuota
7Schermata vuotaSchermata vuota
12

2213. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

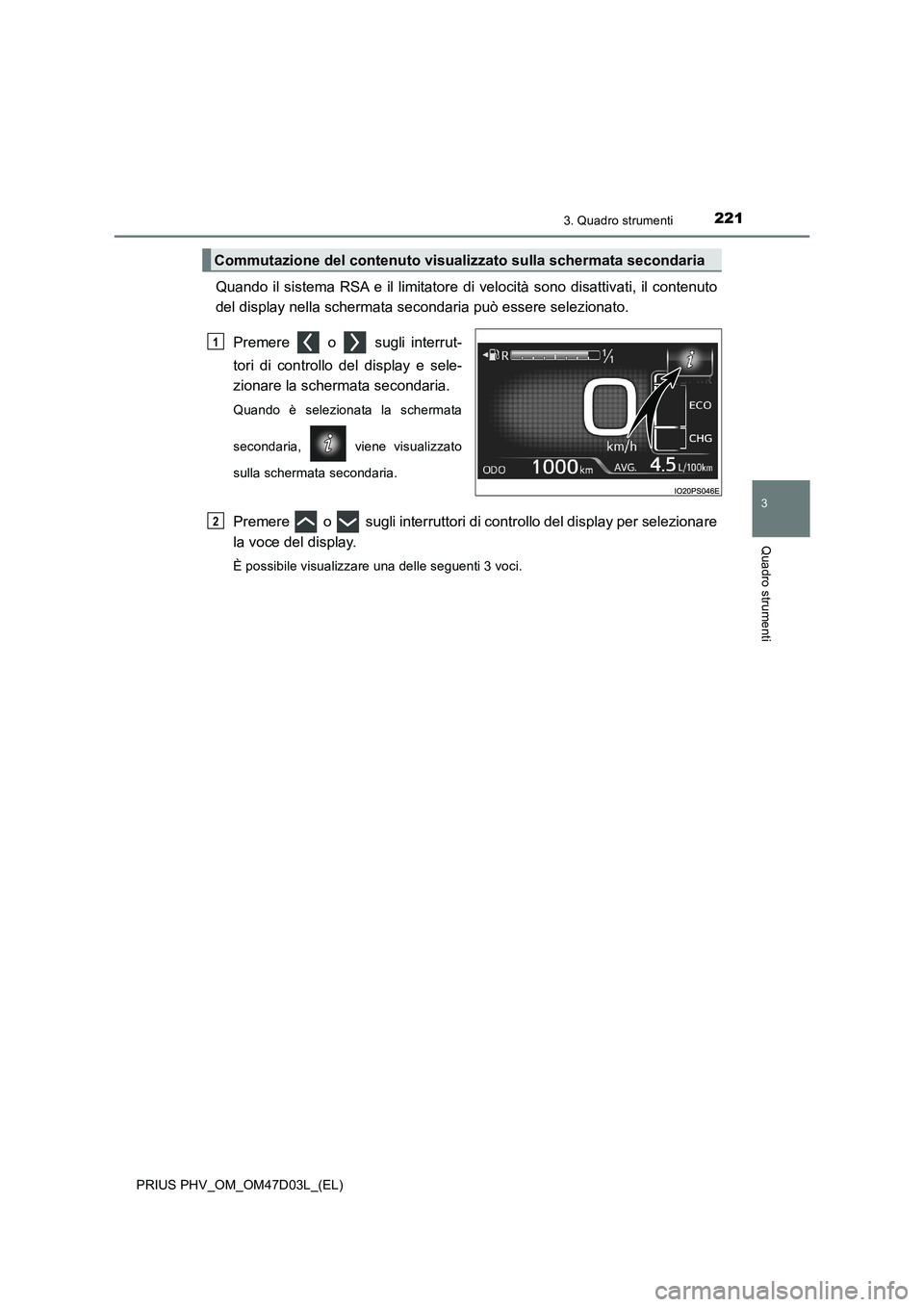

Quando il sistema RSA e il limitatore di velocità sono disattivati, il contenuto
del display nella schermata secondaria può essere selezionato.
Premere o sugli interrut-
tori di controllo del display e sele-
zionare la schermata secondaria.
Quando è selezionata la schermata
secondaria, viene visualizzato
sulla schermata secondaria.
Premere o sugli interruttori di controllo del display per selezionare
la voce del display.
È possibile visualizzare una delle seguenti 3 voci.
Commutazione del contenuto visualizzato sulla schermata secondaria
1
2

2223. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

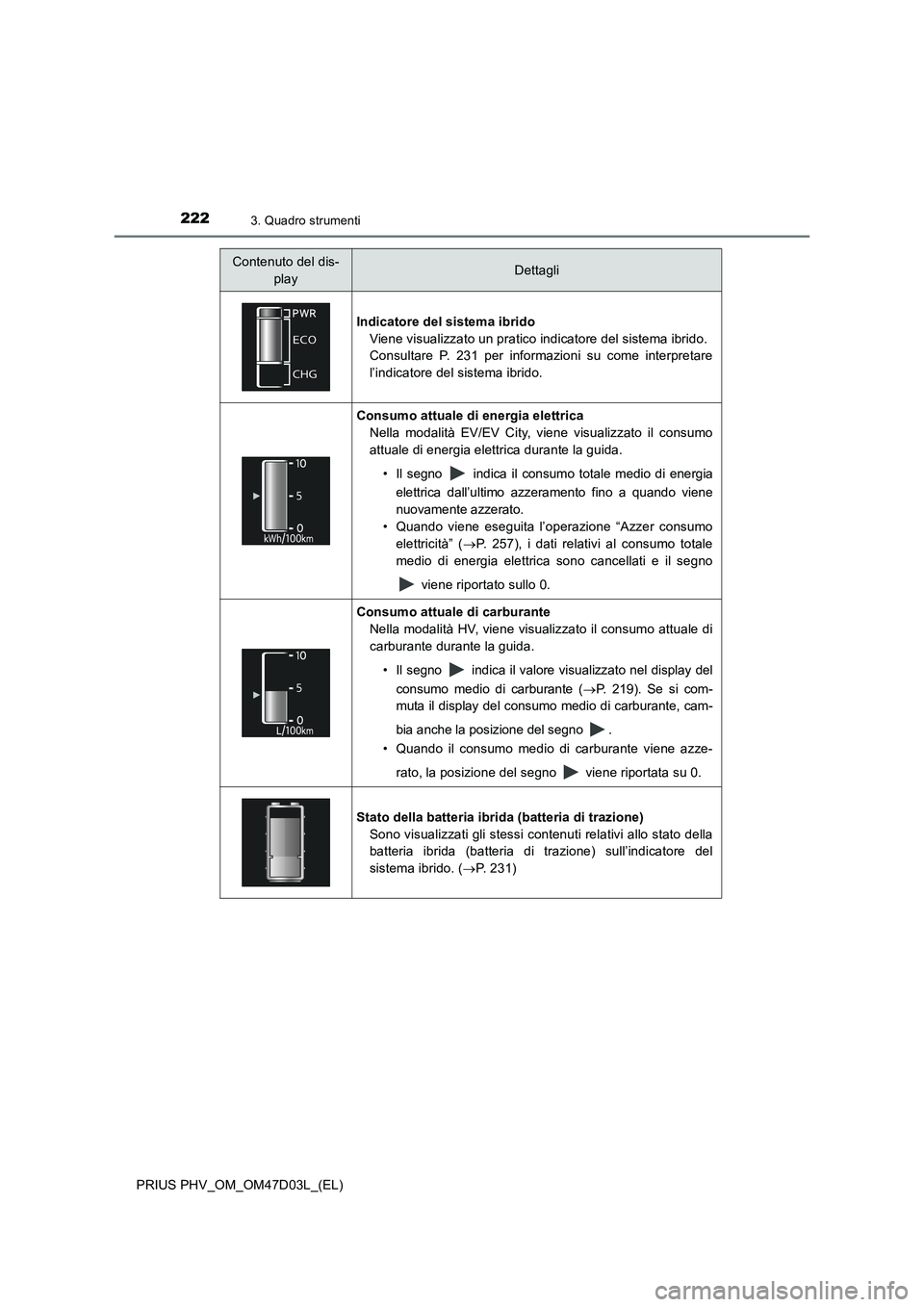

Contenuto del dis-
playDettagli
Indicatore del sistema ibrido
Viene visualizzato un pratico indicatore del sistema ibrido.
Consultare P. 231 per informazioni su come interpretare
l’indicatore del sistema ibrido.
Consumo attuale di energia elettrica
Nella modalità EV/EV City, viene visualizzato il consumo
attuale di energia elettrica durante la guida.
• Il segno indica il consumo totale medio di energia
elettrica dall’ultimo azzeramento fino a quando viene
nuovamente azzerato.
• Quando viene eseguita l’operazione “Azzer consumo
elettricità” (P. 257), i dati relativi al consumo totale
medio di energia elettrica sono cancellati e il segno
viene riportato sullo 0.
Consumo attuale di carburante
Nella modalità HV, viene visualizzato il consumo attuale di
carburante durante la guida.
• Il segno indica il valore visualizzato nel display del
consumo medio di carburante (P. 219). Se si com-
muta il display del consumo medio di carburante, cam-
bia anche la posizione del segno .
• Quando il consumo medio di carburante viene azze-
rato, la posizione del segno viene riportata su 0.
Stato della batteria ibrida (batteria di trazione)
Sono visualizzati gli stessi contenuti relativi allo stato della
batteria ibrida (batteria di trazione) sull’indicatore del
sistema ibrido. (P. 231)

2233. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
■Visualizzazione temperatura esterna
●Nelle seguenti situazioni è possibile che la temperatura esterna non venga visualiz-
zata correttamente o che sia necessario più tempo del normale per aggiornare il
valore.
• Quando il veicolo è fermo o durante la guida a bassa velocità (meno di 20 km/h)
• Quando la temperatura esterna cambia improvvisamente (all’entrata/uscita da un
garage, una galleria, ecc.)
●Quando è visualizzato “-” o “E”, potrebbe esserci un’anomalia nel sistema.
Portare il veicolo presso un concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
■Consumo di energia elettrica
Quando l’unità di misura viene impostata su “km/h”:
il consumo di energia elettrica è la percentuale di consumo di energia elettrica durante
la guida EV ed equivale al consumo di carburante per i veicoli a benzina. Per questo
veicolo, l’energia elettrica consumata per 100 km (“kWh/100km”) viene indicata come
consumo di energia elettrica su ciascuna schermata.
Quando l’unità di misura viene impostata su “MPH” (se in dotazione):
il consumo di energia elettrica è la percentuale di consumo di energia elettrica durante
la guida EV ed equivale al consumo di carburante per i veicoli a benzina. Per questo
veicolo, la distanza percorsa per kWh di energia elettrica consumata (“miles/kWh”)
viene indicata come consumo di energia elettrica su ciascuna schermata.
■Autonomia EV
P. 1 1 9
■Autonomia carburante
●Questa distanza viene calcolata sulla base del consumo medio di carburante. Di con-
seguenza, la distanza effettiva percorribile può essere diversa da quella visualizzata.
●Se la quantità di carburante aggiunta nel serbatoio durante il rifornimento è minima, il
display potrebbe non essere aggiornato.
Durante il rifornimento, spegnere l’interruttore di alimentazione. Se si fa rifornimento
senza spegnere l’interruttore di alimentazione, il display potrebbe non essere aggior-
nato.

2243. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■Commutazione della modalità di guida (P. 439)
*: l’animazione visualizzata quando la modalità di guida viene commutata può essere
disattivata nelle impostazioni “Cont. pers.”. (P. 2 5 6 ) Quando la modalità di guida viene commutata,
l’indicatore della modalità di guida cambia e
un’animazione
* viene visualizzata sul display
multi-informazioni.
Inoltre, il colore dello sfondo del display princi-
pale, della schermata di monitoraggio energe-
tico (P. 228) e dell’indicatore del sistema
ibrido (P. 231) cambia come illustrato di
seguito.
Modalità di guidaColore dello sfondo
Modalità normale Verde
Modalità di potenzaRossa
Modalità di guida EcoBlu
