6497-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
7
Manutenzione e cura

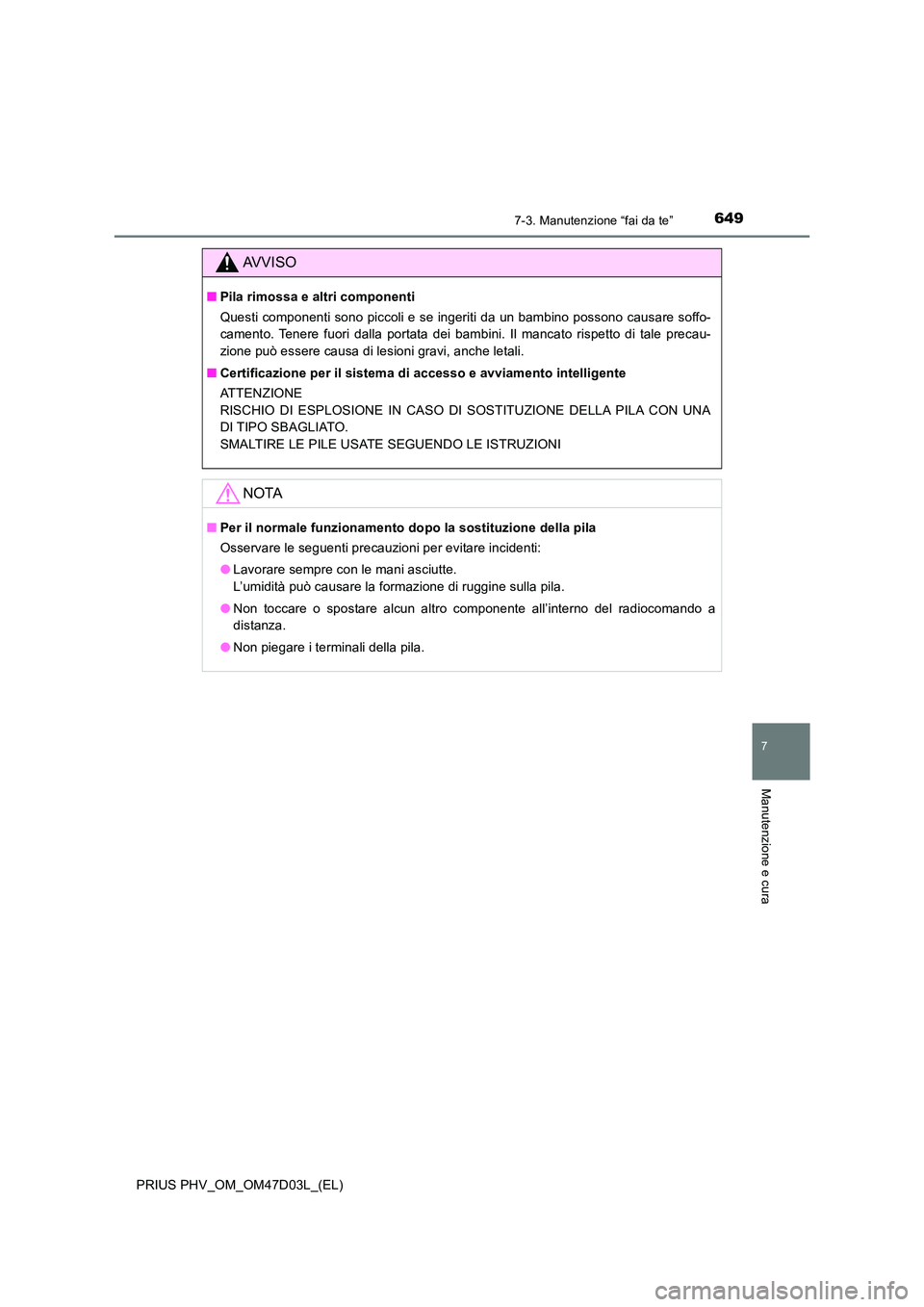

AVVISO
■Pila rimossa e altri componenti
Questi componenti sono piccoli e se ingeriti da un bambino possono causare soffo-
camento. Tenere fuori dalla portata dei bambini. Il mancato rispetto di tale precau-
zione può essere causa di lesioni gravi, anche letali.
■ Certificazione per il sistema di accesso e avviamento intelligente
ATTENZIONE
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA PILA CON UNA
DI TIPO SBAGLIATO.
SMALTIRE LE PILE USATE SEGUENDO LE ISTRUZIONI
NOTA
■ Per il normale funzionamento dopo la sostituzione della pila
Osservare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L’umidità può causare la formazione di ruggine sulla pila.
● Non toccare o spostare alcun altro componente all’interno del radiocomando a
distanza.
● Non piegare i terminali della pila.

6507-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
Controllo e sostituzione dei fusibili
Spegnere l’interruttore di alimentazione.
Verificare che il connettore di ricarica non sia collegato. Inoltre, non utilizzare
l’impianto dell’aria condizionata comandato a distanza durante la procedura.

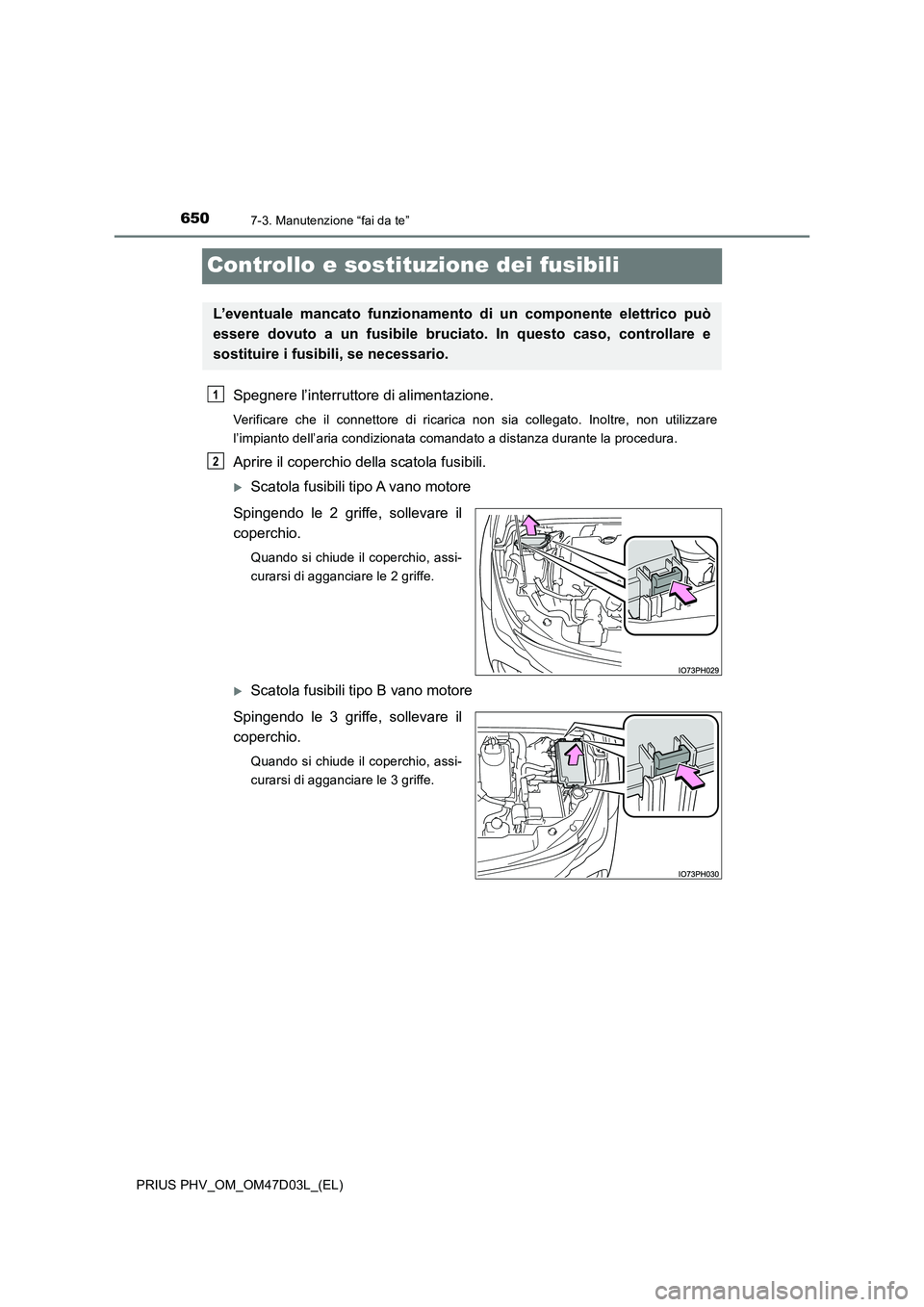

Aprire il coperchio della scatola fusibili.
Scatola fusibili tipo A vano motore
Spingendo le 2 griffe, sollevare il
coperchio.
Quando si chiude il coperchio, assi-
curarsi di agganciare le 2 griffe.
Scatola fusibili tipo B vano motore
Spingendo le 3 griffe, sollevare il
coperchio.
Quando si chiude il coperchio, assi-
curarsi di agganciare le 3 griffe.
L’eventuale mancato funzionamento di un componente elettrico può
essere dovuto a un fusibile bruciato. In questo caso, controllare e
sostituire i fusibili, se necessario.
1
2

6517-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
7
Manutenzione e cura
Pannello strumenti lato sinistro (veicoli con guida a sinistra)

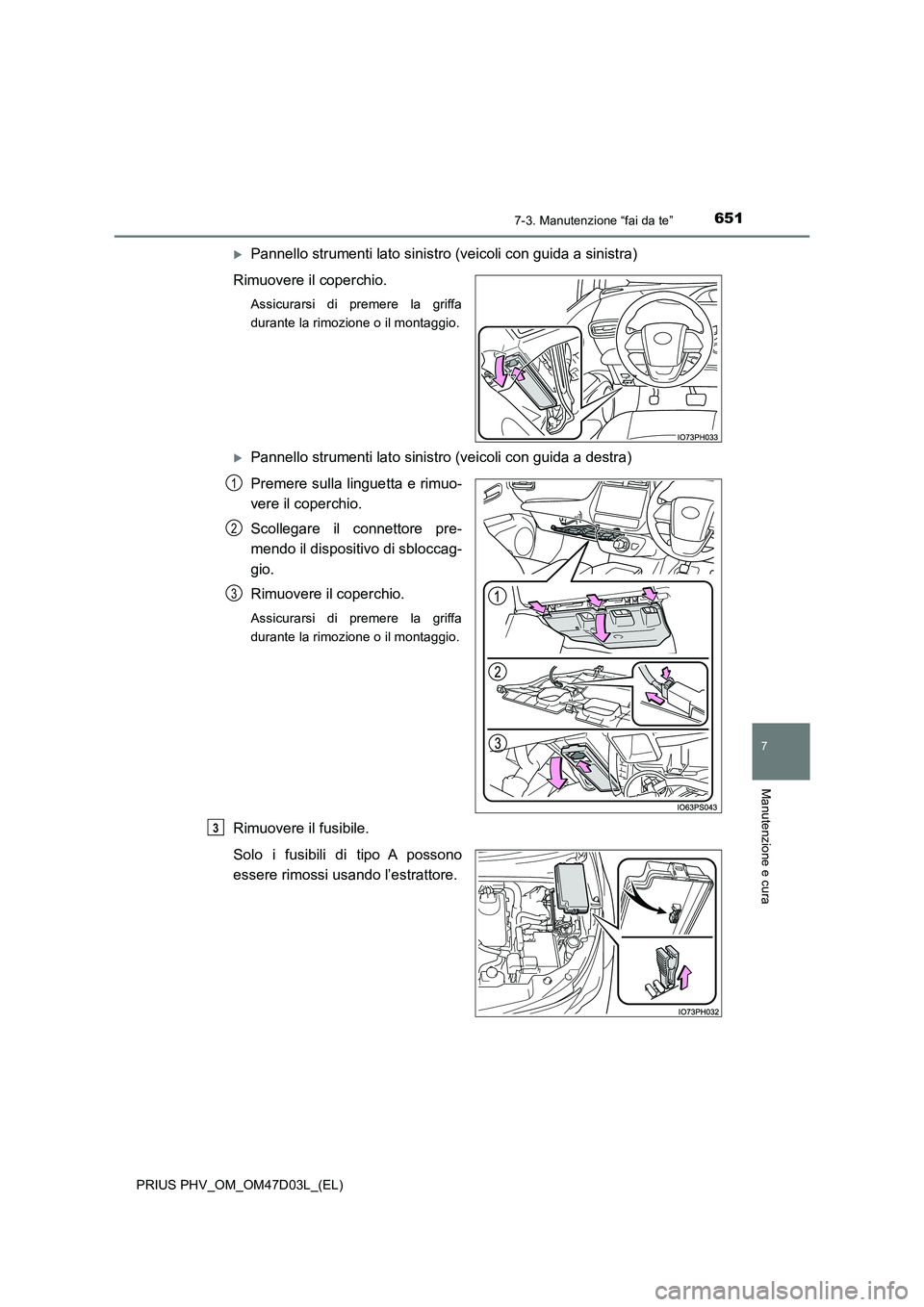

Rimuovere il coperchio.
Assicurarsi di premere la griffa
durante la rimozione o il montaggio.
Pannello strumenti lato sinistro (veicoli con guida a destra)
Premere sulla linguetta e rimuo-
vere il coperchio.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Rimuovere il coperchio.
Assicurarsi di premere la griffa
durante la rimozione o il montaggio.
Rimuovere il fusibile.
Solo i fusibili di tipo A possono
essere rimossi usando l’estrattore.
1
2
3
3

6527-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)

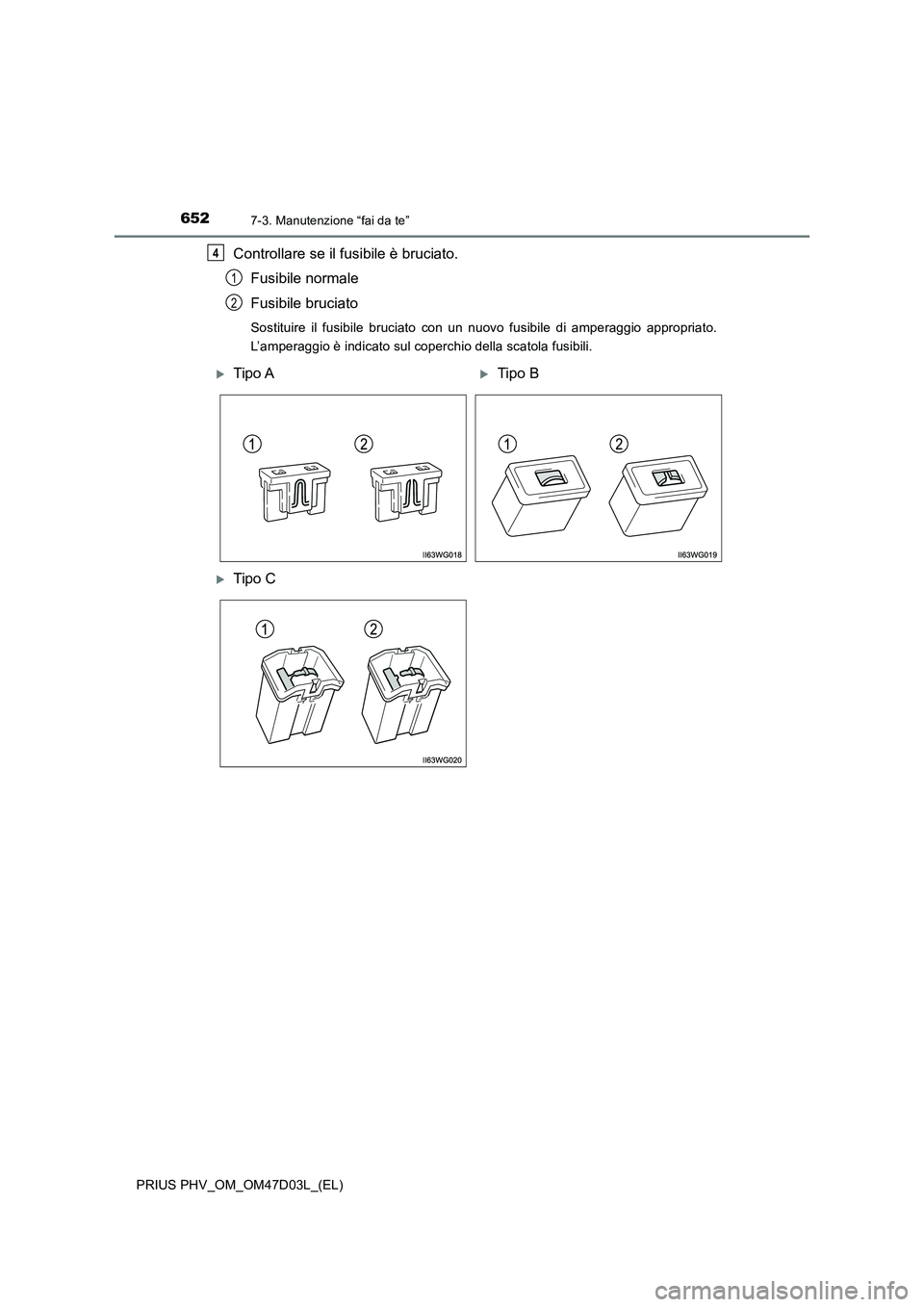

Controllare se il fusibile è bruciato.
Fusibile normale
Fusibile bruciato
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio appropriato.
L’amperaggio è indicato sul coperchio della scatola fusibili.
4
1
2
Tipo ATipo B
Tipo C

6537-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
7
Manutenzione e cura

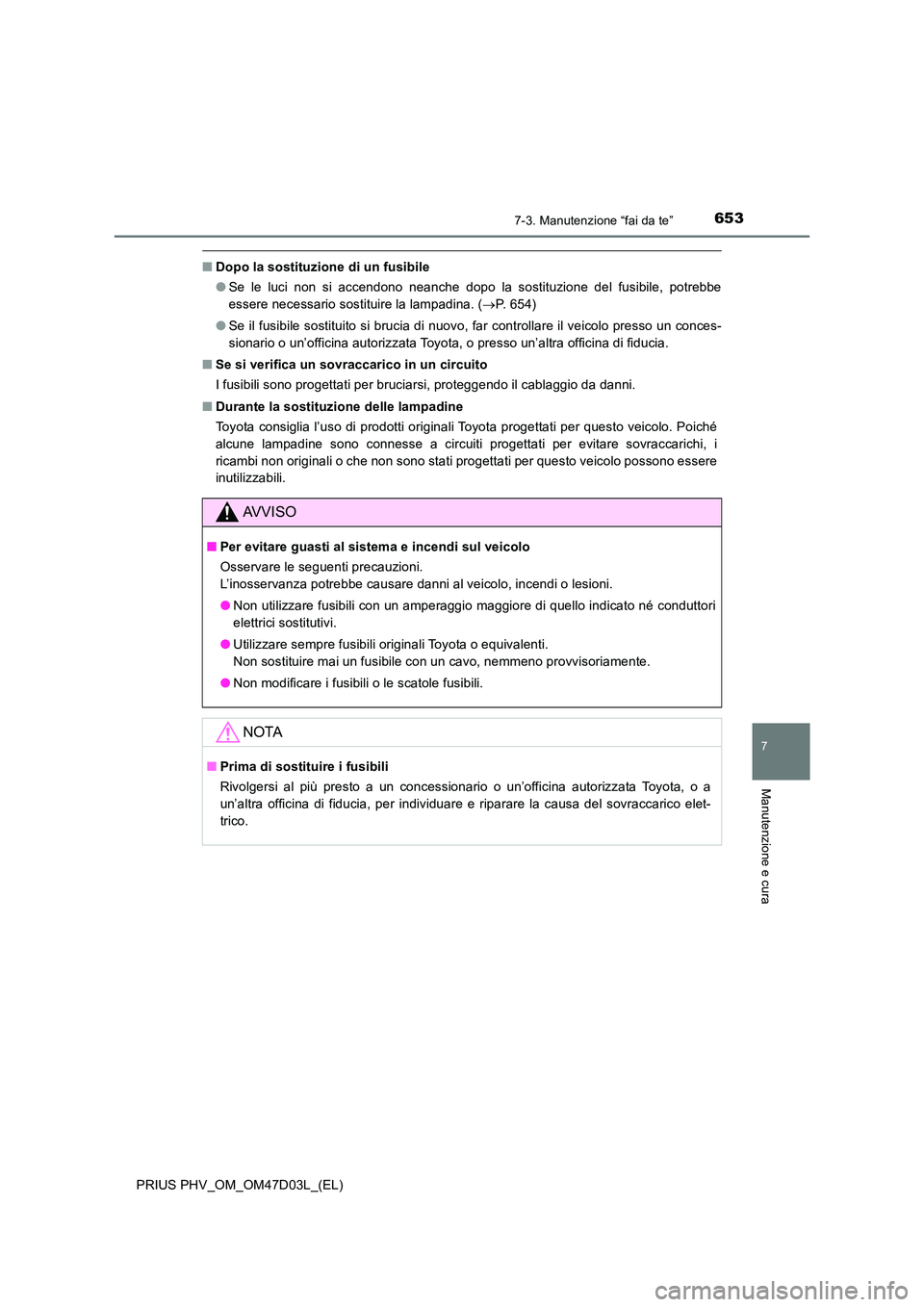

■Dopo la sostituzione di un fusibile
● Se le luci non si accendono neanche dopo la sostituzione del fusibile, potrebbe
essere necessario sostituire la lampadina. ( P. 654)
● Se il fusibile sostituito si brucia di nuovo, far controllare il veicolo presso un conces-
sionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
■ Se si verifica un sovraccarico in un circuito
I fusibili sono progettati per bruciarsi, proteggendo il cablaggio da danni.
■ Durante la sostituzione delle lampadine
Toyota consiglia l’uso di prodotti originali Toyota progettati per questo veicolo. Poiché
alcune lampadine sono connesse a circuiti progettati per evitare sovraccarichi, i
ricambi non originali o che non sono stati progettati per questo veicolo possono essere
inutilizzabili.
AVVISO
■ Per evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni.
L’inosservanza potrebbe causare danni al veicolo, incendi o lesioni.
● Non utilizzare fusibili con un amperaggio maggiore di quello indicato né conduttori
elettrici sostitutivi.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, nemmeno provvisoriamente.
● Non modificare i fusibili o le scatole fusibili.
NOTA
■Prima di sostituire i fusibili
Rivolgersi al più presto a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia, per individuare e riparare la causa del sovraccarico elet-
trico.

6547-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
Lampadine
Controllare la potenza della lampadina da sostituire. (P. 737)
Luce retromarcia
Le seguenti lampadine si possono sostituire personalmente. Il livello di
difficoltà della sostituzione dipende dalla lampadina. Poiché si potreb-
bero danneggiare dei componenti, si consiglia di far eseguire la sosti-
tuzione presso un concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Preparazione per la sostituzione della lampadina
Posizioni delle lampadine

6557-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
7
Manutenzione e cura
■Luci retromarcia

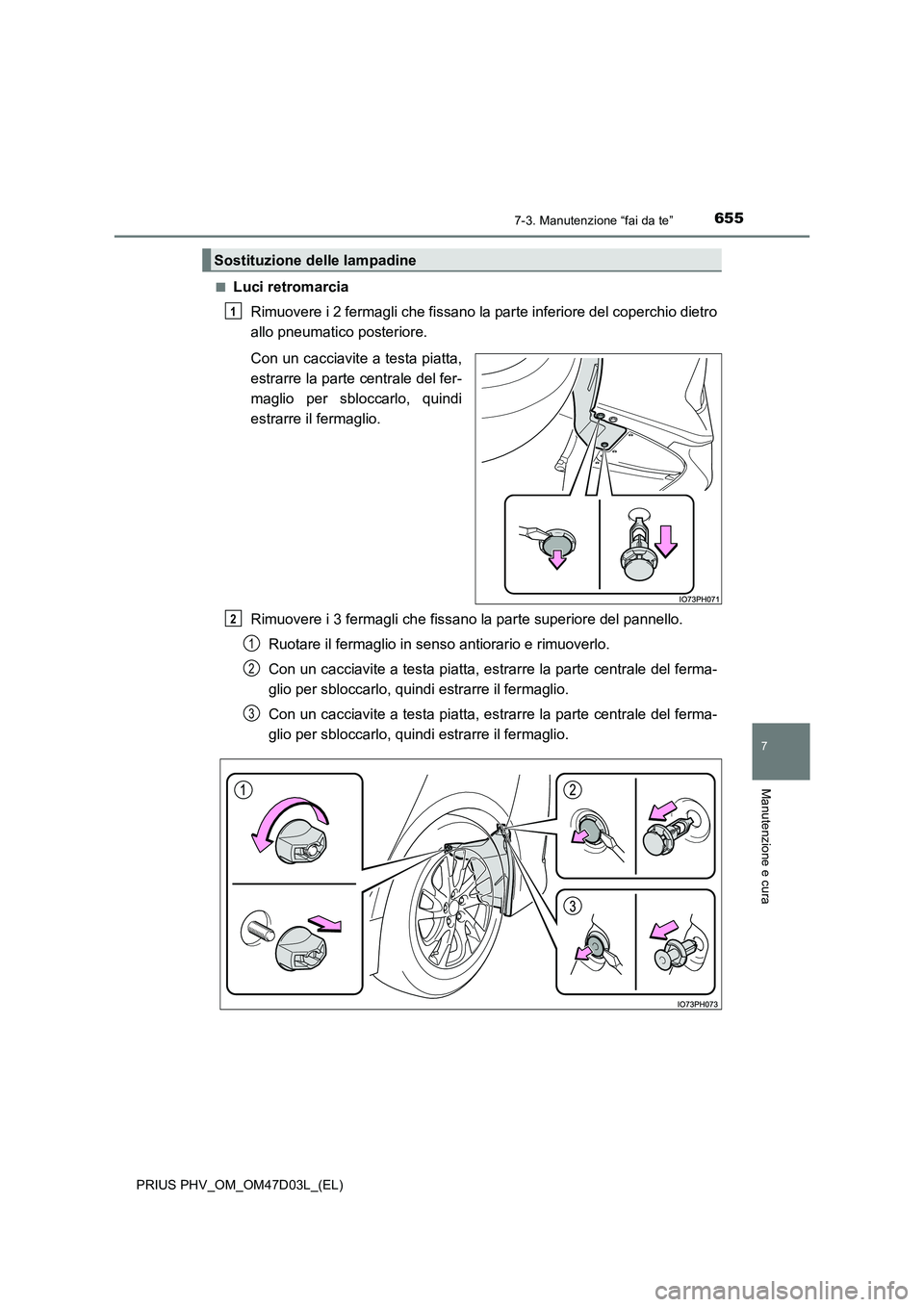

Rimuovere i 2 fermagli che fissano la parte inferiore del coperchio dietro
allo pneumatico posteriore.
Con un cacciavite a testa piatta,
estrarre la parte centrale del fer-
maglio per sbloccarlo, quindi
estrarre il fermaglio.
Rimuovere i 3 fermagli che fissano la parte superiore del pannello.
Ruotare il fermaglio in senso antiorario e rimuoverlo.
Con un cacciavite a testa piatta, estrarre la parte centrale del ferma-
glio per sbloccarlo, quindi estrarre il fermaglio.
Con un cacciavite a testa piatta, estrarre la parte centrale del ferma-
glio per sbloccarlo, quindi estrarre il fermaglio.
Sostituzione delle lampadine
1
2
1
2
3

6567-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)

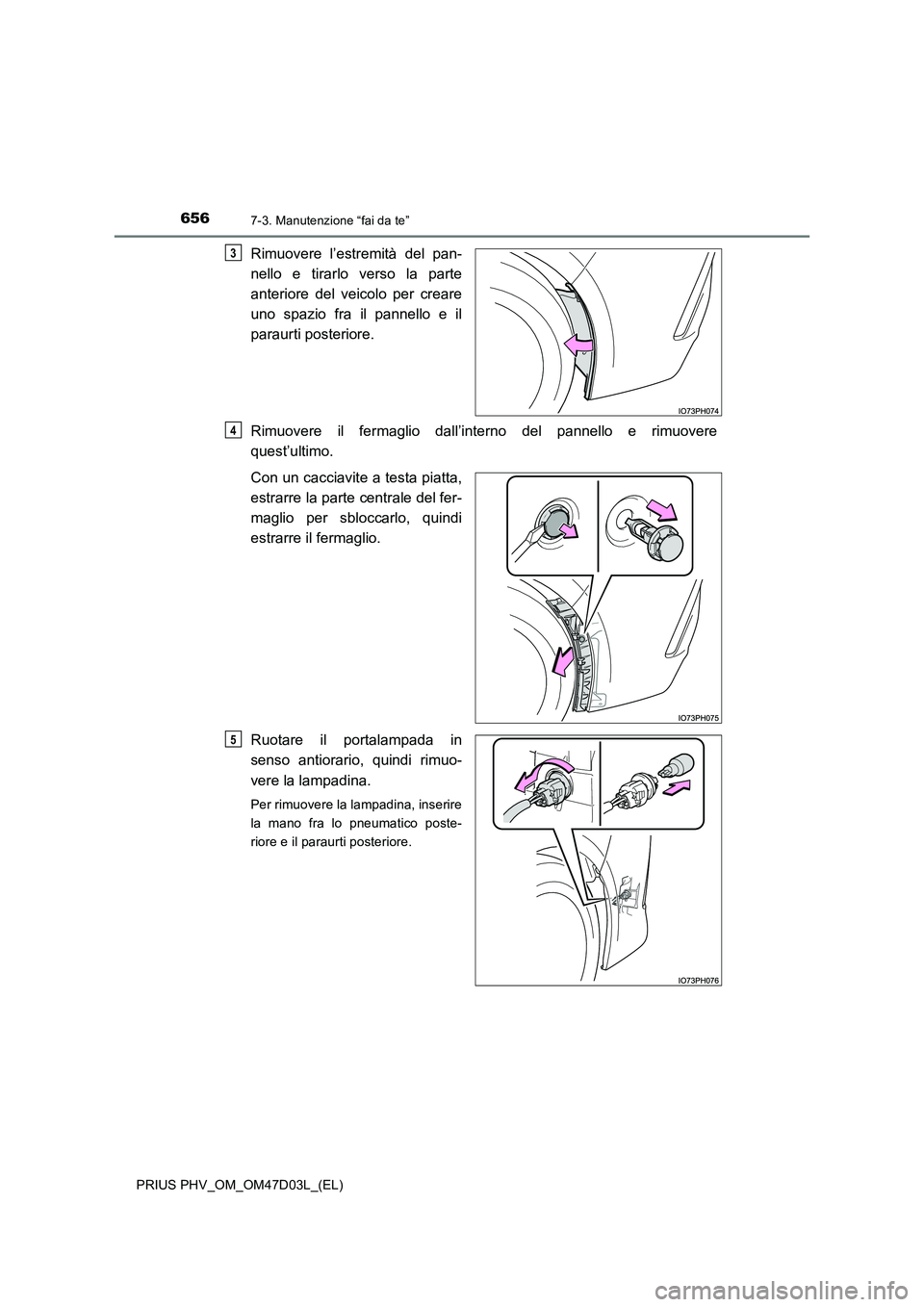

Rimuovere l’estremità del pan-
nello e tirarlo verso la parte
anteriore del veicolo per creare
uno spazio fra il pannello e il
paraurti posteriore.
Rimuovere il fermaglio dall’interno del pannello e rimuovere
quest’ultimo.
Con un cacciavite a testa piatta,
estrarre la parte centrale del fer-
maglio per sbloccarlo, quindi
estrarre il fermaglio.
Ruotare il portalampada in
senso antiorario, quindi rimuo-
vere la lampadina.
Per rimuovere la lampadina, inserire
la mano fra lo pneumatico poste-
riore e il paraurti posteriore.
3
4
5
