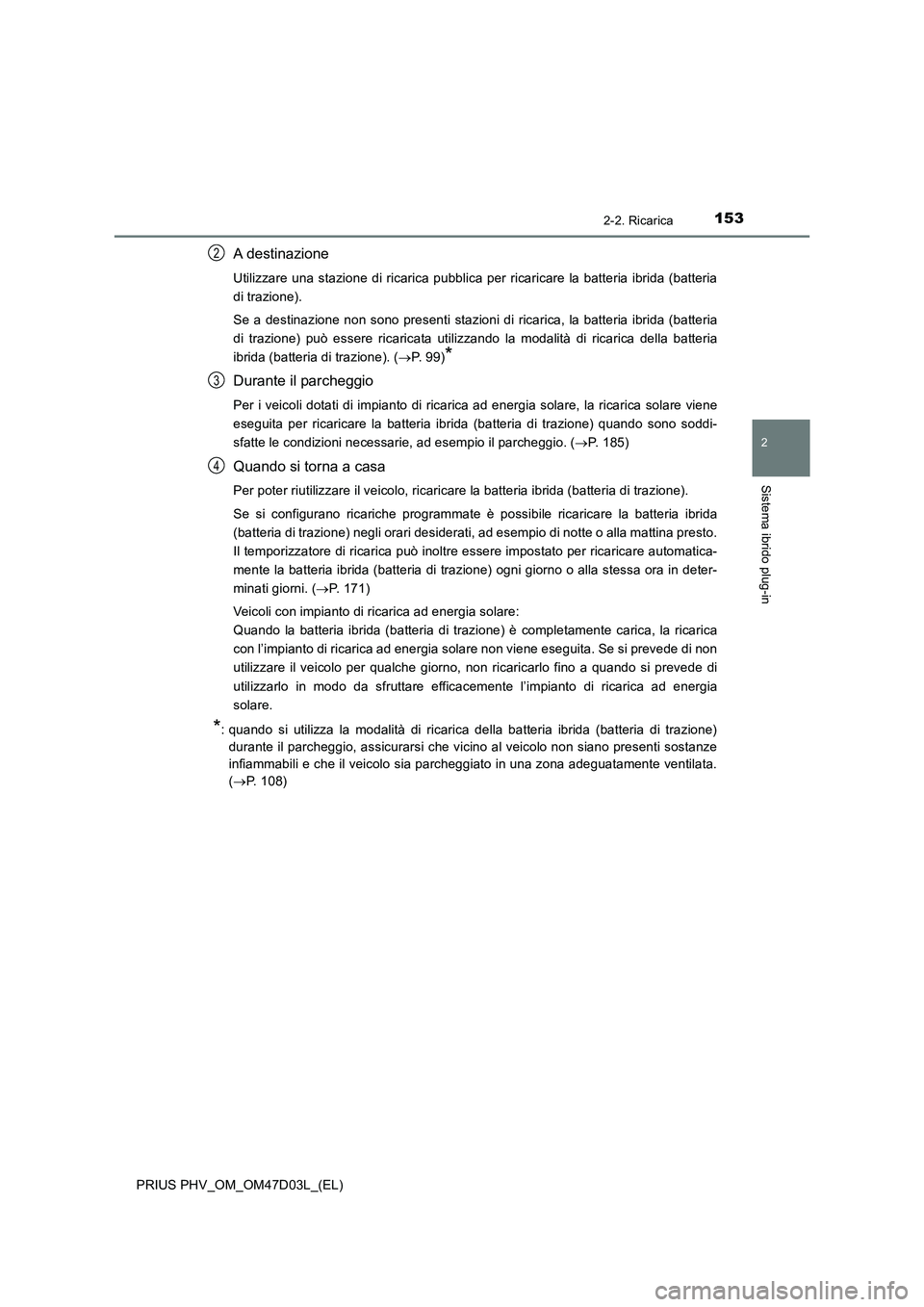

2018 TOYOTA PRIUS PLUG-IN HYBRID Manuale duso (in Italian)

1532-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47D03L_(EL)
A destinazione
Utilizzare una stazione di ricarica pubblica per ricaricare la batteria ibrida (batteria
di trazione).
Se a destinazione non sono presenti stazioni di ricarica, la batteria ibrida (batteria
di trazione) può essere ricaricata utilizzando la modalità di ricarica della batteria
ibrida (batteria di trazione). (P. 9 9 )
*
Durante il parcheggio
Per i veicoli dotati di impianto di ricarica ad energia solare, la ricarica solare viene
eseguita per ricaricare la batteria ibrida (batteria di trazione) quando sono soddi-
sfatte le condizioni necessarie, ad esempio il parcheggio. (P. 185)
Quando si torna a casa
Per poter riutilizzare il veicolo, ricaricare la batteria ibrida (batteria di trazione).
Se si configurano ricariche programmate è possibile ricaricare la batteria ibrida
(batteria di trazione) negli orari desiderati, ad esempio di notte o alla mattina presto.
Il temporizzatore di ricarica può inoltre essere impostato per ricaricare automatica-
mente la batteria ibrida (batteria di trazione) ogni giorno o alla stessa ora in deter-
minati giorni. (P. 171)
Veicoli con impianto di ricarica ad energia solare:
Quando la batteria ibrida (batteria di trazione) è completamente carica, la ricarica
con l’impianto di ricarica ad energia solare non viene eseguita. Se si prevede di non
utilizzare il veicolo per qualche giorno, non ricaricarlo fino a quando si prevede di
utilizzarlo in modo da sfruttare efficacemente l’impianto di ricarica ad energia
solare.
*: quando si utilizza la modalità di ricarica della batteria ibrida (batteria di trazione)
durante il parcheggio, assicurarsi che vicino al veicolo non siano presenti sostanze
infiammabili e che il veicolo sia parcheggiato in una zona adeguatamente ventilata.
(P. 108)
2
3
4

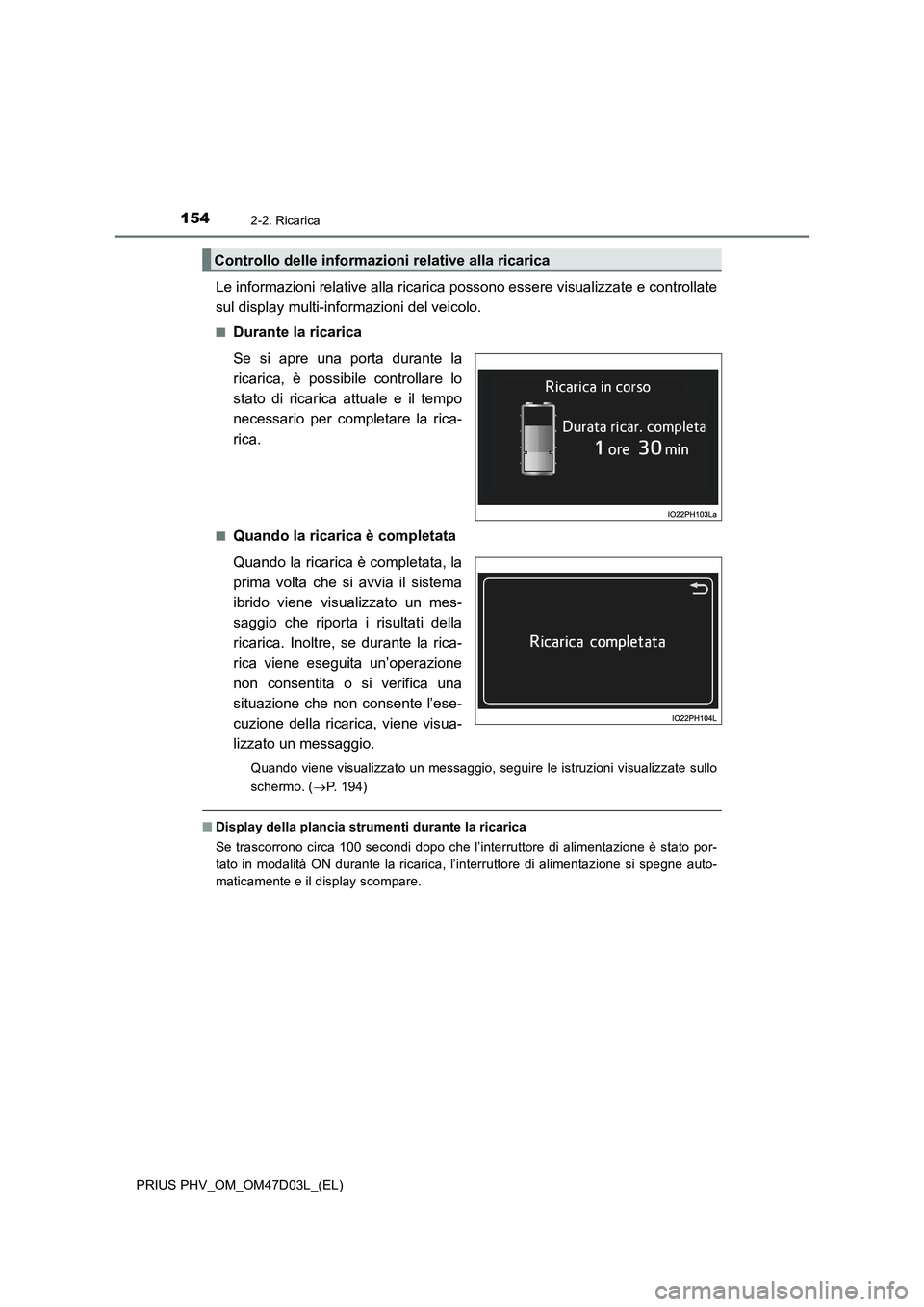

1542-2. Ricarica
PRIUS PHV_OM_OM47D03L_(EL)
Le informazioni relative alla ricarica possono essere visualizzate e controllate
sul display multi-informazioni del veicolo.
■Durante la ricarica
Se si apre una porta durante la
ricarica, è possibile controllare lo
stato di ricarica attuale e il tempo
necessario per completare la rica-
rica.
■Quando la ricarica è completata
Quando la ricarica è completata, la
prima volta che si avvia il sistema
ibrido viene visualizzato un mes-
saggio che riporta i risultati della
ricarica. Inoltre, se durante la rica-
rica viene eseguita un’operazione
non consentita o si verifica una
situazione che non consente l’ese-
cuzione della ricarica, viene visua-
lizzato un messaggio.
Quando viene visualizzato un messaggio, seguire le istruzioni visualizzate sullo
schermo. (P. 1 9 4 )
■Display della plancia strumenti durante la ricarica
Se trascorrono circa 100 secondi dopo che l’interruttore di alimentazione è stato por-
tato in modalità ON durante la ricarica, l’interruttore di alimentazione si spegne auto-
maticamente e il display scompare.
Controllo delle informazioni relative alla ricarica

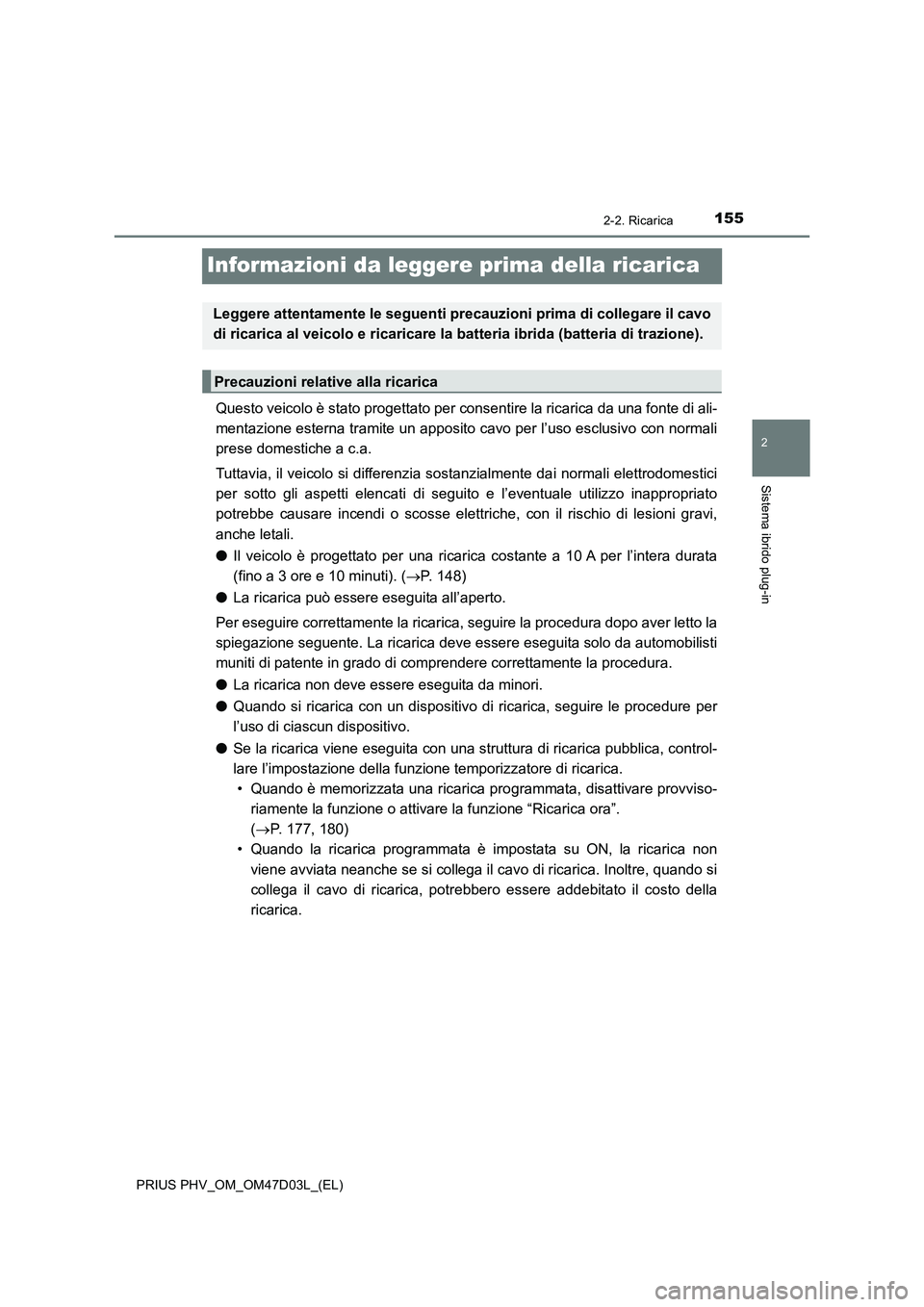

155
2
2-2. Ricarica
Sistema ibrido plug-in
PRIUS PHV_OM_OM47D03L_(EL)
Informazioni da leggere prima della ricarica
Questo veicolo è stato progettato per consentire la ricarica da una fonte di ali-
mentazione esterna tramite un apposito cavo per l’uso esclusivo con normali
prese domestiche a c.a.
Tuttavia, il veicolo si differenzia sostanzialmente dai normali elettrodomestici
per sotto gli aspetti elencati di seguito e l’eventuale utilizzo inappropriato
potrebbe causare incendi o scosse elettriche, con il rischio di lesioni gravi,
anche letali.
●Il veicolo è progettato per una ricarica costante a 10 A per l’intera durata
(fino a 3 ore e 10 minuti). (P. 148)
●La ricarica può essere eseguita all’aperto.
Per eseguire correttamente la ricarica, seguire la procedura dopo aver letto la
spiegazione seguente. La ricarica deve essere eseguita solo da automobilisti
muniti di patente in grado di comprendere correttamente la procedura.
●La ricarica non deve essere eseguita da minori.
●Quando si ricarica con un dispositivo di ricarica, seguire le procedure per
l’uso di ciascun dispositivo.
●Se la ricarica viene eseguita con una struttura di ricarica pubblica, control-
lare l’impostazione della funzione temporizzatore di ricarica.
• Quando è memorizzata una ricarica programmata, disattivare provviso-
riamente la funzione o attivare la funzione “Ricarica ora”.
(P. 177, 180)
• Quando la ricarica programmata è impostata su ON, la ricarica non
viene avviata neanche se si collega il cavo di ricarica. Inoltre, quando si
collega il cavo di ricarica, potrebbero essere addebitato il costo della
ricarica.
Leggere attentamente le seguenti precauzioni prima di collegare il cavo
di ricarica al veicolo e ricaricare la batteria ibrida (batteria di trazione).
Precauzioni relative alla ricarica

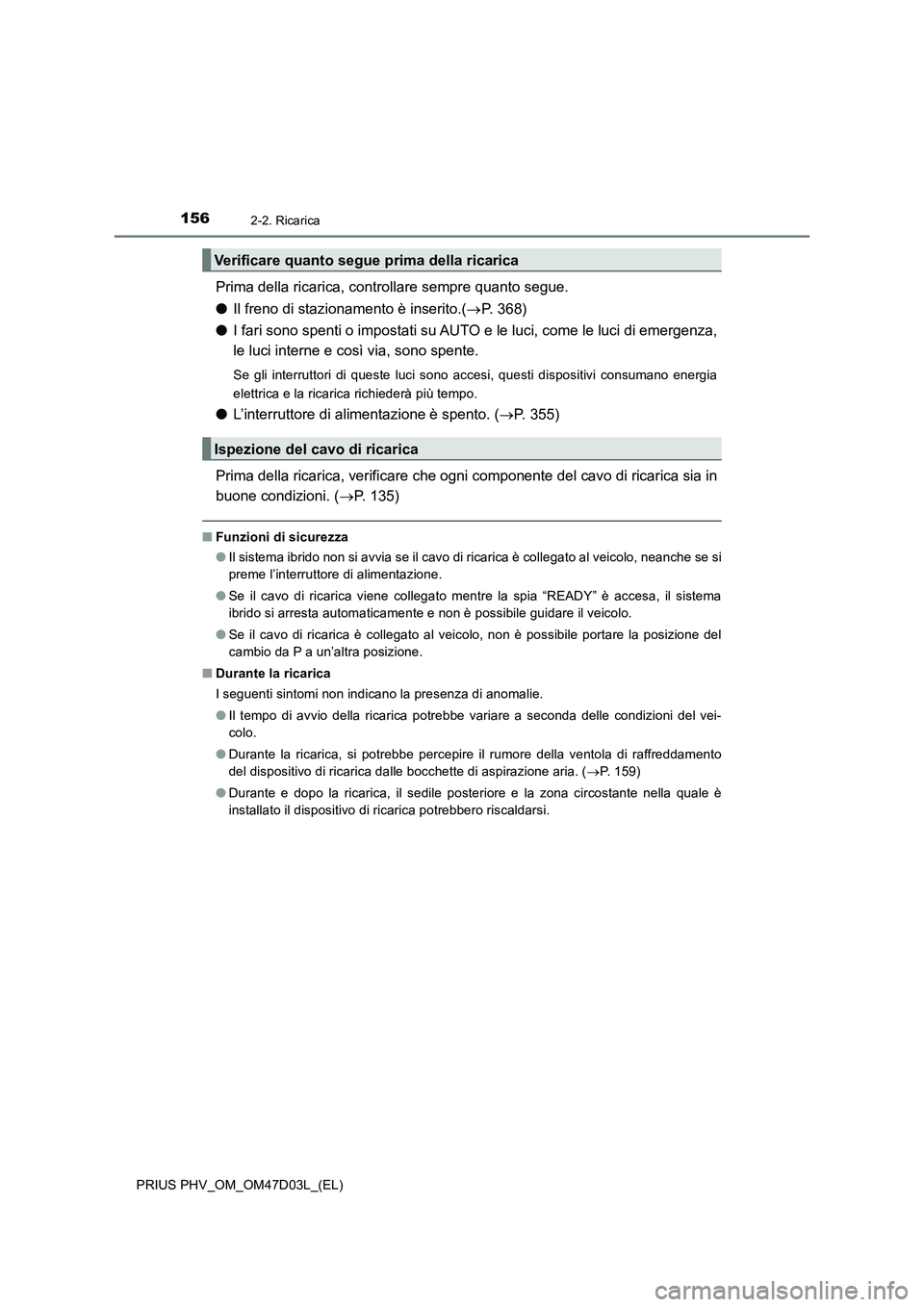

1562-2. Ricarica
PRIUS PHV_OM_OM47D03L_(EL)
Prima della ricarica, controllare sempre quanto segue.
●Il freno di stazionamento è inserito.(P. 368)
●I fari sono spenti o impostati su AUTO e le luci, come le luci di emergenza,
le luci interne e così via, sono spente.
Se gli interruttori di queste luci sono accesi, questi dispositivi consumano energia
elettrica e la ricarica richiederà più tempo.
●L’interruttore di alimentazione è spento. (P. 355)
Prima della ricarica, verificare che ogni componente del cavo di ricarica sia in
buone condizioni. (P. 135)
■Funzioni di sicurezza
●Il sistema ibrido non si avvia se il cavo di ricarica è collegato al veicolo, neanche se si
preme l’interruttore di alimentazione.
●Se il cavo di ricarica viene collegato mentre la spia “READY” è accesa, il sistema
ibrido si arresta automaticamente e non è possibile guidare il veicolo.
●Se il cavo di ricarica è collegato al veicolo, non è possibile portare la posizione del
cambio da P a un’altra posizione.
■Durante la ricarica
I seguenti sintomi non indicano la presenza di anomalie.
●Il tempo di avvio della ricarica potrebbe variare a seconda delle condizioni del vei-
colo.
●Durante la ricarica, si potrebbe percepire il rumore della ventola di raffreddamento
del dispositivo di ricarica dalle bocchette di aspirazione aria. (P. 159)
●Durante e dopo la ricarica, il sedile posteriore e la zona circostante nella quale è
installato il dispositivo di ricarica potrebbero riscaldarsi.
Verificare quanto segue prima della ricarica
Ispezione del cavo di ricarica

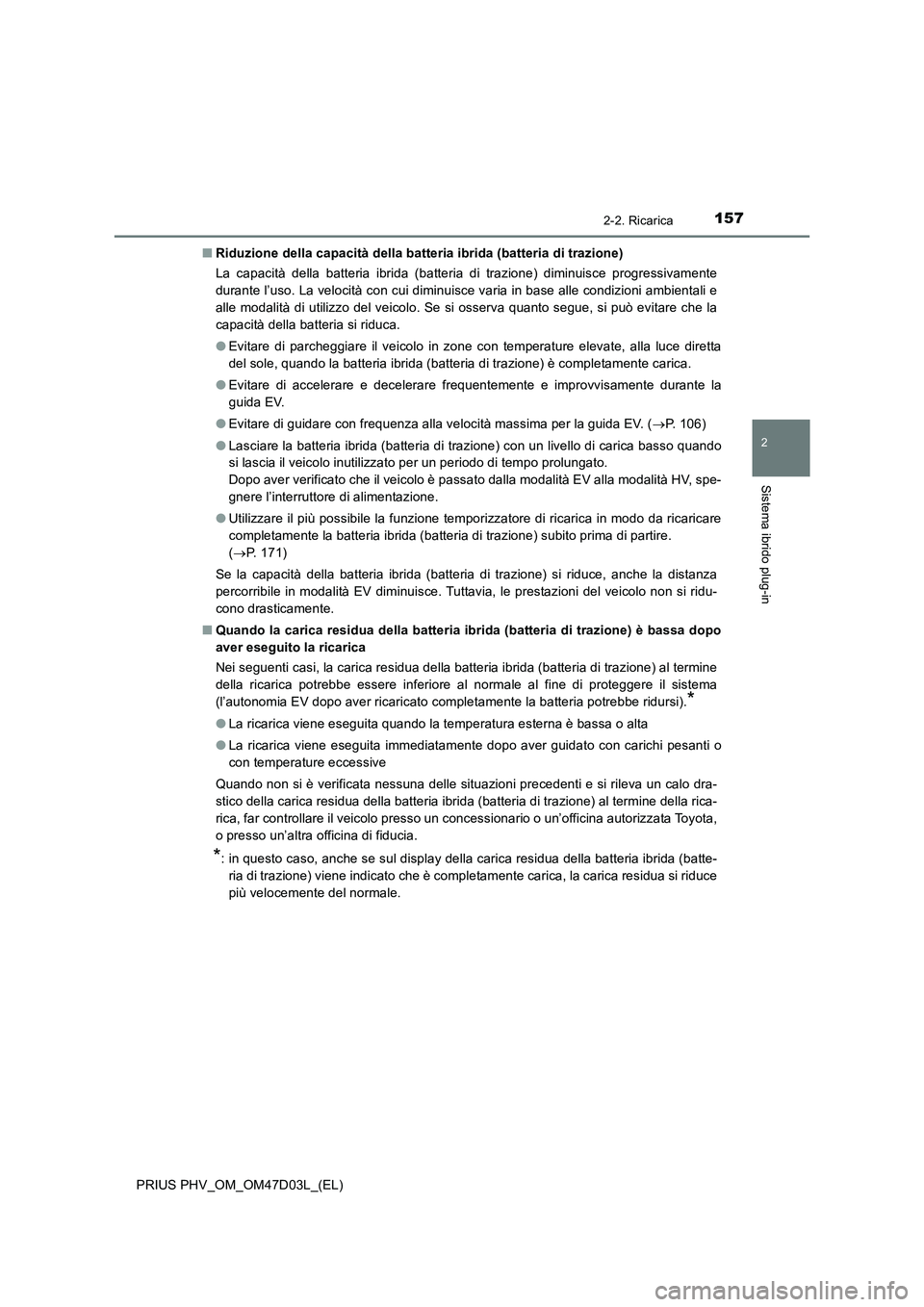

1572-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47D03L_(EL)■Riduzione della capacità della batteria ibrida (batteria di trazione)
La capacità della batteria ibrida (batteria di trazione) diminuisce progressivamente
durante l’uso. La velocità con cui diminuisce varia in base alle condizioni ambientali e
alle modalità di utilizzo del veicolo. Se si osserva quanto segue, si può evitare che la
capacità della batteria si riduca.
●Evitare di parcheggiare il veicolo in zone con temperature elevate, alla luce diretta
del sole, quando la batteria ibrida (batteria di trazione) è completamente carica.
●Evitare di accelerare e decelerare frequentemente e improvvisamente durante la
guida EV.
●Evitare di guidare con frequenza alla velocità massima per la guida EV. (P. 106)
●Lasciare la batteria ibrida (batteria di trazione) con un livello di carica basso quando
si lascia il veicolo inutilizzato per un periodo di tempo prolungato.
Dopo aver verificato che il veicolo è passato dalla modalità EV alla modalità HV, spe-
gnere l’interruttore di alimentazione.
●Utilizzare il più possibile la funzione temporizzatore di ricarica in modo da ricaricare
completamente la batteria ibrida (batteria di trazione) subito prima di partire.
(P. 171)
Se la capacità della batteria ibrida (batteria di trazione) si riduce, anche la distanza
percorribile in modalità EV diminuisce. Tuttavia, le prestazioni del veicolo non si ridu-
cono drasticamente.
■Quando la carica residua della batteria ibrida (batteria di trazione) è bassa dopo
aver eseguito la ricarica
Nei seguenti casi, la carica residua della batteria ibrida (batteria di trazione) al termine
della ricarica potrebbe essere inferiore al normale al fine di proteggere il sistema
(l’autonomia EV dopo aver ricaricato completamente la batteria potrebbe ridursi).
*
●La ricarica viene eseguita quando la temperatura esterna è bassa o alta
●La ricarica viene eseguita immediatamente dopo aver guidato con carichi pesanti o
con temperature eccessive
Quando non si è verificata nessuna delle situazioni precedenti e si rileva un calo dra-
stico della carica residua della batteria ibrida (batteria di trazione) al termine della rica-
rica, far controllare il veicolo presso un concessionario o un’officina autorizzata Toyota,
o presso un’altra officina di fiducia.
*: in questo caso, anche se sul display della carica residua della batteria ibrida (batte-
ria di trazione) viene indicato che è completamente carica, la carica residua si riduce
più velocemente del normale.

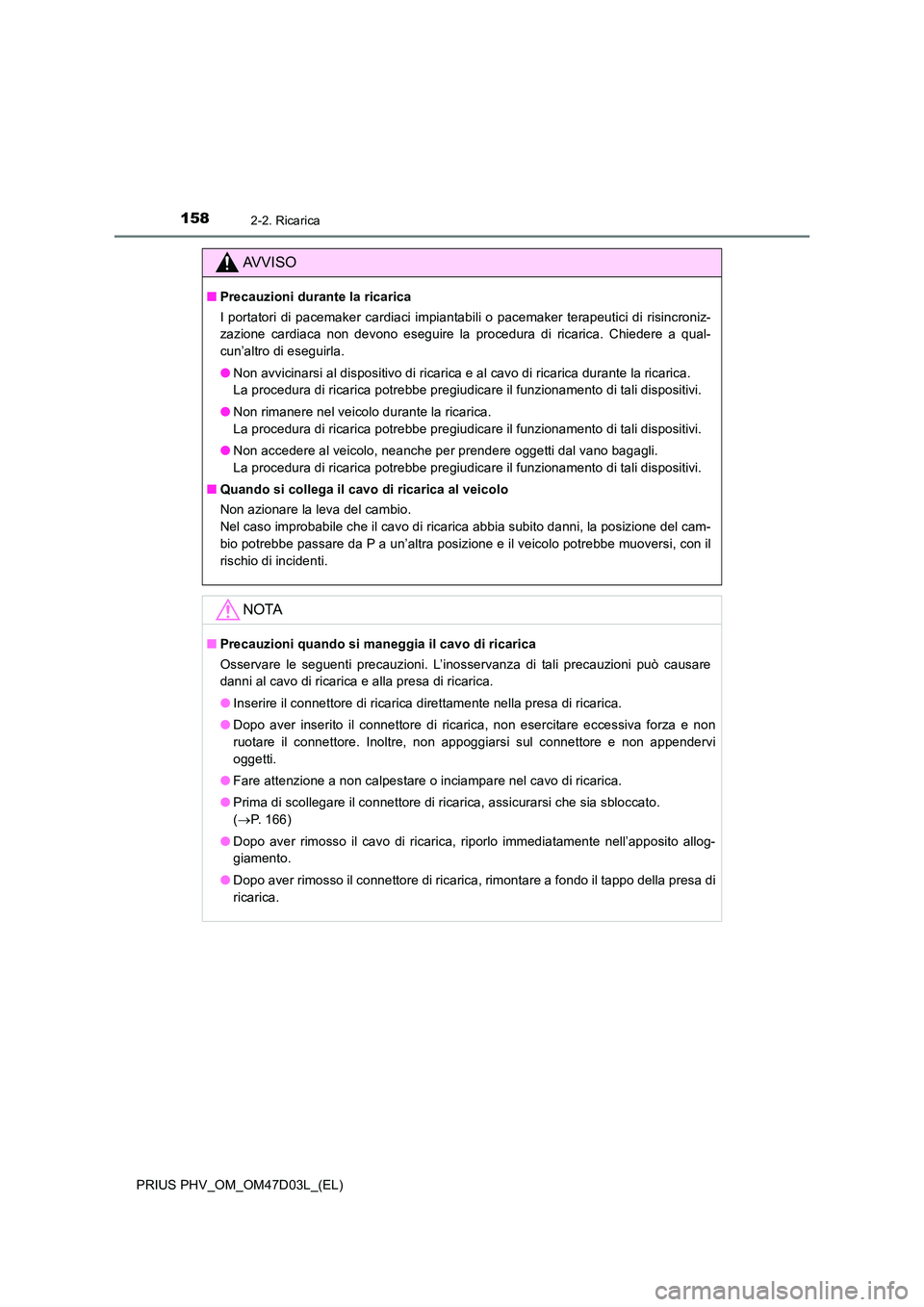

1582-2. Ricarica
PRIUS PHV_OM_OM47D03L_(EL)
AVVISO
■Precauzioni durante la ricarica
I portatori di pacemaker cardiaci impiantabili o pacemaker terapeutici di risincroniz-
zazione cardiaca non devono eseguire la procedura di ricarica. Chiedere a qual-
cun’altro di eseguirla.
● Non avvicinarsi al dispositivo di ricarica e al cavo di ricarica durante la ricarica.
La procedura di ricarica potrebbe pregiudicare il funzionamento di tali dispositivi.
● Non rimanere nel veicolo durante la ricarica.
La procedura di ricarica potrebbe pregiudicare il funzionamento di tali dispositivi.
● Non accedere al veicolo, neanche per prendere oggetti dal vano bagagli.
La procedura di ricarica potrebbe pregiudicare il funzionamento di tali dispositivi.
■ Quando si collega il cavo di ricarica al veicolo
Non azionare la leva del cambio.
Nel caso improbabile che il cavo di ricarica abbia subito danni, la posizione del cam-
bio potrebbe passare da P a un’altra posizione e il veicolo potrebbe muoversi, con il
rischio di incidenti.
NOTA
■ Precauzioni quando si maneggia il cavo di ricarica
Osservare le seguenti precauzioni. L’inosservanza di tali precauzioni può causare
danni al cavo di ricarica e alla presa di ricarica.
● Inserire il connettore di ricarica direttamente nella presa di ricarica.
● Dopo aver inserito il connettore di ricarica, non esercitare eccessiva forza e non
ruotare il connettore. Inoltre, non appoggiarsi sul connettore e non appendervi
oggetti.
● Fare attenzione a non calpestare o inciampare nel cavo di ricarica.
● Prima di scollegare il connettore di ricarica, assicurarsi che sia sbloccato.
( P. 166)
● Dopo aver rimosso il cavo di ricarica, riporlo immediatamente nell’apposito allog-
giamento.
● Dopo aver rimosso il connettore di ricarica, rimontare a fondo il tappo della presa di
ricarica.

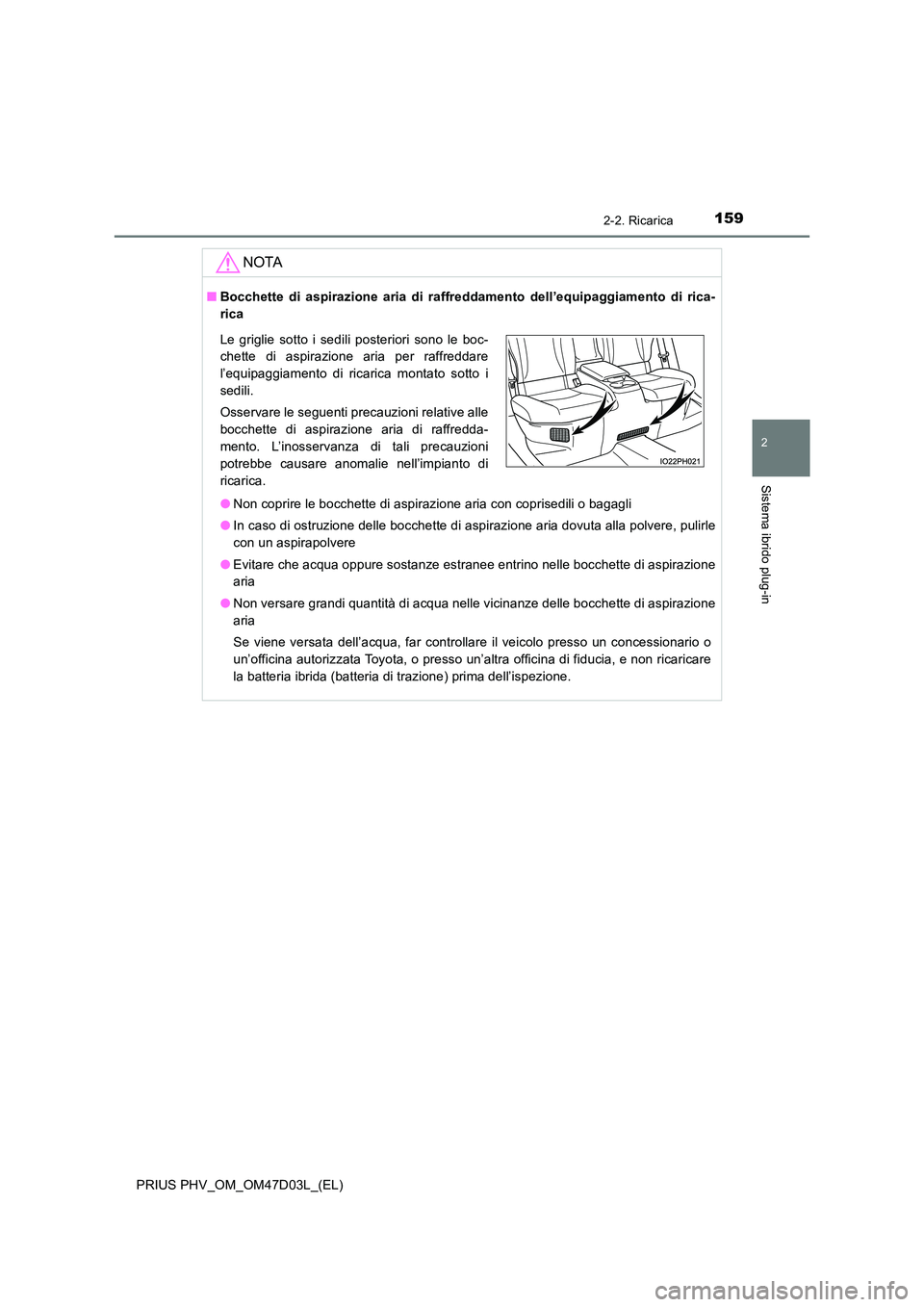

1592-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47D03L_(EL)
NOTA
■Bocchette di aspirazione aria di raffreddamento dell’equipaggiamento di rica-
rica
● Non coprire le bocchette di aspirazione aria con coprisedili o bagagli
● In caso di ostruzione delle bocchette di aspirazione aria dovuta alla polvere, pulirle
con un aspirapolvere
● Evitare che acqua oppure sostanze estranee entrino nelle bocchette di aspirazione
aria
● Non versare grandi quantità di acqua nelle vicinanze delle bocchette di aspirazione
aria
Se viene versata dell’acqua, far controllare il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso un’altra officina di fiducia, e non ricaricare
la batteria ibrida (batteria di trazione) prima dell’ispezione.
Le griglie sotto i sedili posteriori sono le boc-
chette di aspirazione aria per raffreddare
l’equipaggiamento di ricarica montato sotto i
sedili.
Osservare le seguenti precauzioni relative alle
bocchette di aspirazione aria di raffredda-
mento. L’inosservanza di tali precauzioni
potrebbe causare anomalie nell’impianto di
ricarica.

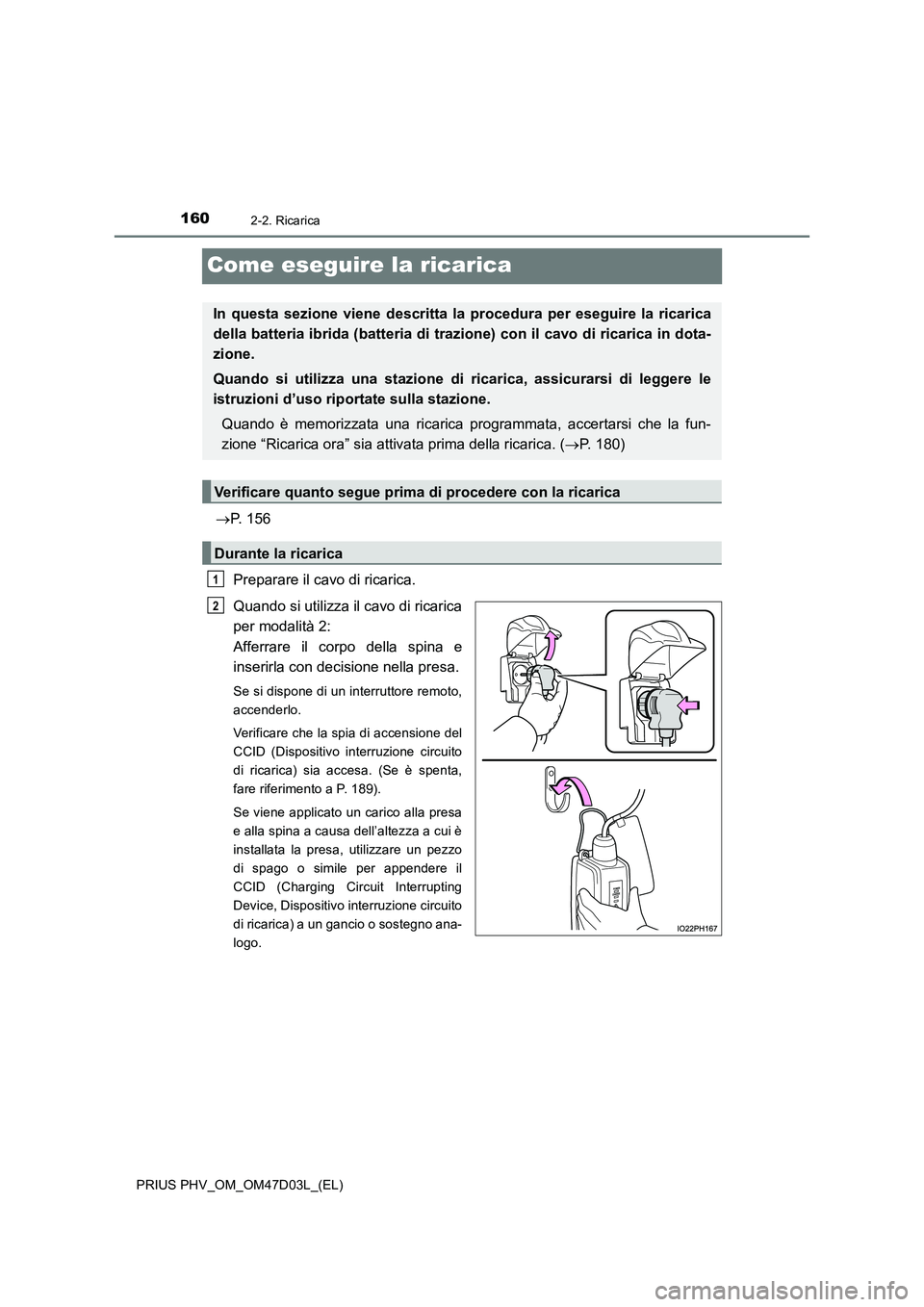

1602-2. Ricarica
PRIUS PHV_OM_OM47D03L_(EL)
Come eseguire la ricarica
P. 156
Preparare il cavo di ricarica.
Quando si utilizza il cavo di ricarica
per modalità 2:
Afferrare il corpo della spina e
inserirla con decisione nella presa.
Se si dispone di un interruttore remoto,
accenderlo.
Verificare che la spia di accensione del
CCID (Dispositivo interruzione circuito
di ricarica) sia accesa. (Se è spenta,
fare riferimento a P. 189).
Se viene applicato un carico alla presa
e alla spina a causa dell’altezza a cui è
installata la presa, utilizzare un pezzo
di spago o simile per appendere il
CCID (Charging Circuit Interrupting
Device, Dispositivo interruzione circuito
di ricarica) a un gancio o sostegno ana-
logo.
In questa sezione viene descritta la procedura per eseguire la ricarica
della batteria ibrida (batteria di trazione) con il cavo di ricarica in dota-
zione.
Quando si utilizza una stazione di ricarica, assicurarsi di leggere le
istruzioni d’uso riportate sulla stazione.
Quando è memorizzata una ricarica programmata, accertarsi che la fun-
zione “Ricarica ora” sia attivata prima della ricarica. ( P. 180)
Verificare quanto segue prima di procedere con la ricarica
Durante la ricarica
1
2
