2018 TOYOTA PRIUS PLUG-IN HYBRID Manuale duso (in Italian)

6257-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
7
Manutenzione e cura

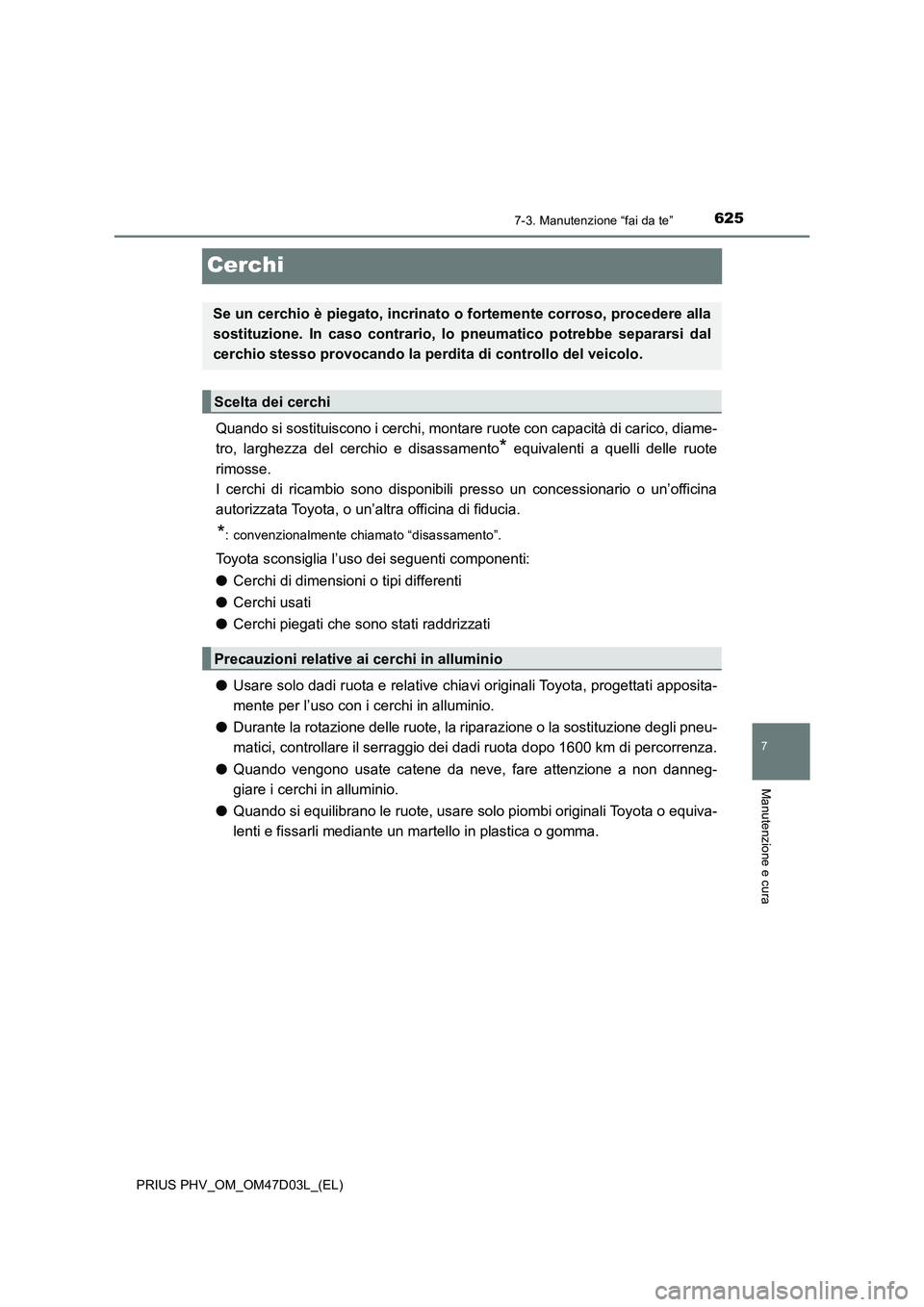

Cerchi
Quando si sostituiscono i cerchi, montare ruote con capacità di carico, diame-
tro, larghezza del cerchio e disassamento
* equivalenti a quelli delle ruote
rimosse.
I cerchi di ricambio sono disponibili presso un concessionario o un’officina
autorizzata Toyota, o un’altra officina di fiducia.
*: convenzionalmente chiamato “disassamento”.
Toyota sconsiglia l’uso dei seguenti componenti:
●Cerchi di dimensioni o tipi differenti
●Cerchi usati
●Cerchi piegati che sono stati raddrizzati
●Usare solo dadi ruota e relative chiavi originali Toyota, progettati apposita-
mente per l’uso con i cerchi in alluminio.
●Durante la rotazione delle ruote, la riparazione o la sostituzione degli pneu-
matici, controllare il serraggio dei dadi ruota dopo 1600 km di percorrenza.
●Quando vengono usate catene da neve, fare attenzione a non danneg-
giare i cerchi in alluminio.
●Quando si equilibrano le ruote, usare solo piombi originali Toyota o equiva-
lenti e fissarli mediante un martello in plastica o gomma.
Se un cerchio è piegato, incrinato o fortemente corroso, procedere alla
sostituzione. In caso contrario, lo pneumatico potrebbe separarsi dal
cerchio stesso provocando la perdita di controllo del veicolo.
Scelta dei cerchi
Precauzioni relative ai cerchi in alluminio

6267-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)

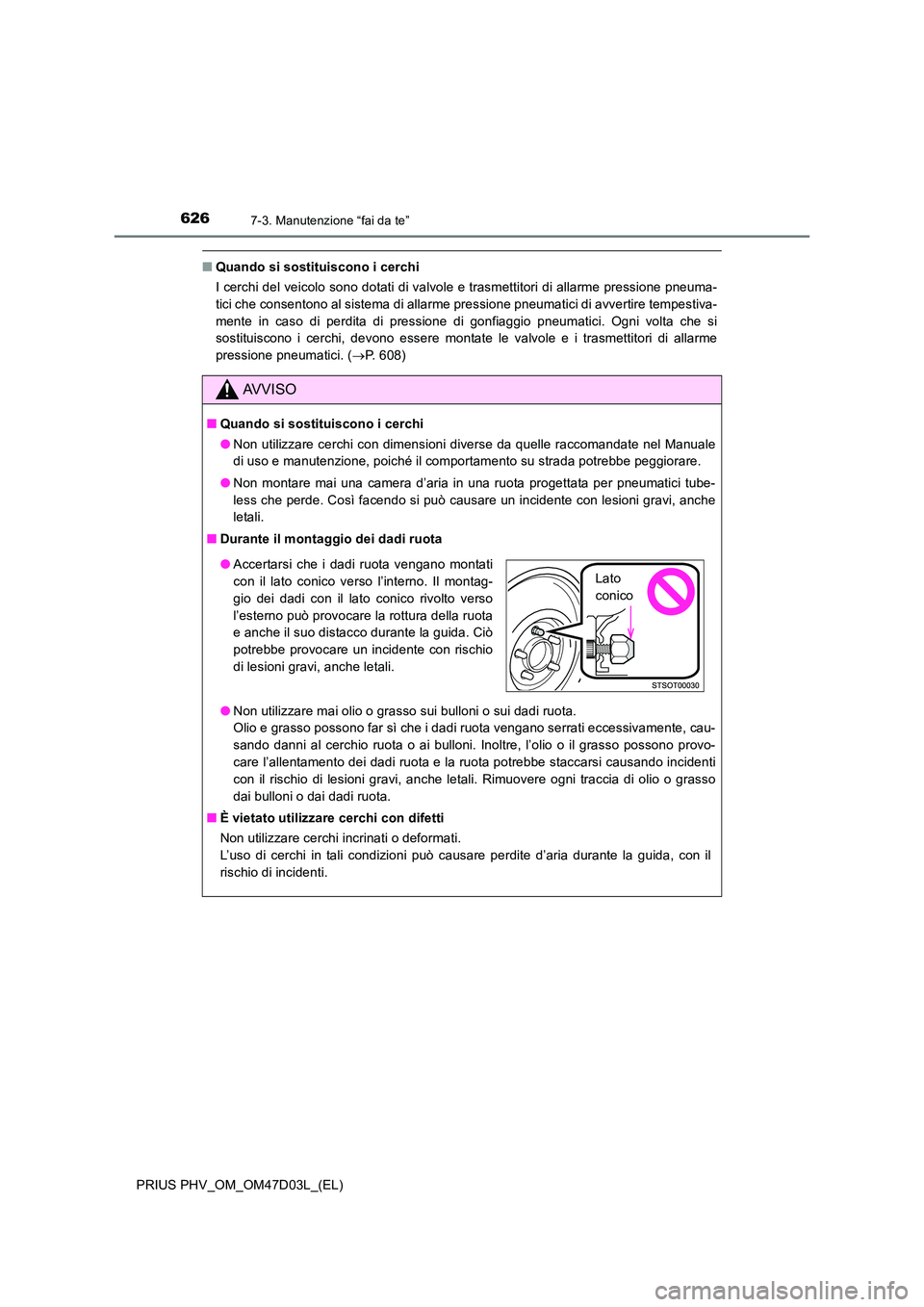

■Quando si sostituiscono i cerchi
I cerchi del veicolo sono dotati di valvole e trasmettitori di allarme pressione pneuma-
tici che consentono al sistema di allarme pressione pneumatici di avvertire tempestiva-
mente in caso di perdita di pressione di gonfiaggio pneumatici. Ogni volta che si
sostituiscono i cerchi, devono essere montate le valvole e i trasmettitori di allarme
pressione pneumatici. ( P. 608)
AVVISO
■Quando si sostituiscono i cerchi
● Non utilizzare cerchi con dimensioni diverse da quelle raccomandate nel Manuale
di uso e manutenzione, poiché il comportamento su strada potrebbe peggiorare.
● Non montare mai una camera d’aria in una ruota progettata per pneumatici tube-
less che perde. Così facendo si può causare un incidente con lesioni gravi, anche
letali.
■ Durante il montaggio dei dadi ruota
● Non utilizzare mai olio o grasso sui bulloni o sui dadi ruota.
Olio e grasso possono far sì che i dadi ruota vengano serrati eccessivamente, cau-
sando danni al cerchio ruota o ai bulloni. Inoltre, l’olio o il grasso possono provo-
care l’allentamento dei dadi ruota e la ruota potrebbe staccarsi causando incidenti
con il rischio di lesioni gravi, anche letali. Rimuovere ogni traccia di olio o grasso
dai bulloni o dai dadi ruota.
■ È vietato utilizzare cerchi con difetti
Non utilizzare cerchi incrinati o deformati.
L’uso di cerchi in tali condizioni può causare perdite d’aria durante la guida, con il
rischio di incidenti.
● Accertarsi che i dadi ruota vengano montati
con il lato conico verso l’interno. Il montag-
gio dei dadi con il lato conico rivolto verso
l’esterno può provocare la rottura della ruota
e anche il suo distacco durante la guida. Ciò
potrebbe provocare un incidente con rischio
di lesioni gravi, anche letali.
Lato
conico

6277-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
7
Manutenzione e cura

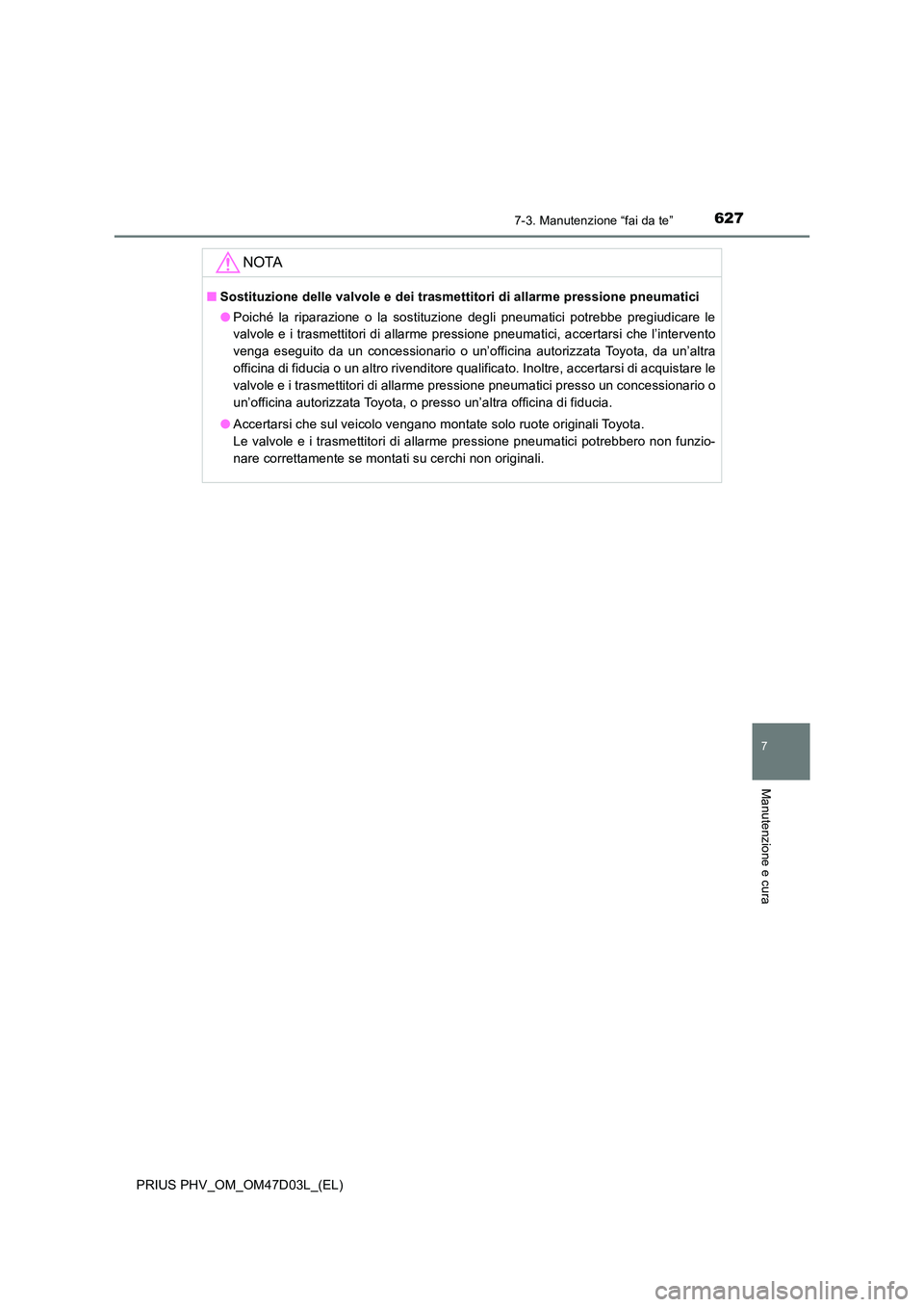

NOTA
■Sostituzione delle valvole e dei trasmettitori di allarme pressione pneumatici
● Poiché la riparazione o la sostituzione degli pneumatici potrebbe pregiudicare le
valvole e i trasmettitori di allarme pressione pneumatici, accertarsi che l’intervento
venga eseguito da un concessionario o un’officina autorizzata Toyota, da un’altra
officina di fiducia o un altro rivenditore qualificato. Inoltre, accertarsi di acquistare le
valvole e i trasmettitori di allarme pressione pneumatici presso un concessionario o
un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
● Accertarsi che sul veicolo vengano montate solo ruote originali Toyota.
Le valvole e i trasmettitori di allarme pressione pneumatici potrebbero non funzio-
nare correttamente se montati su cerchi non originali.

6287-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)

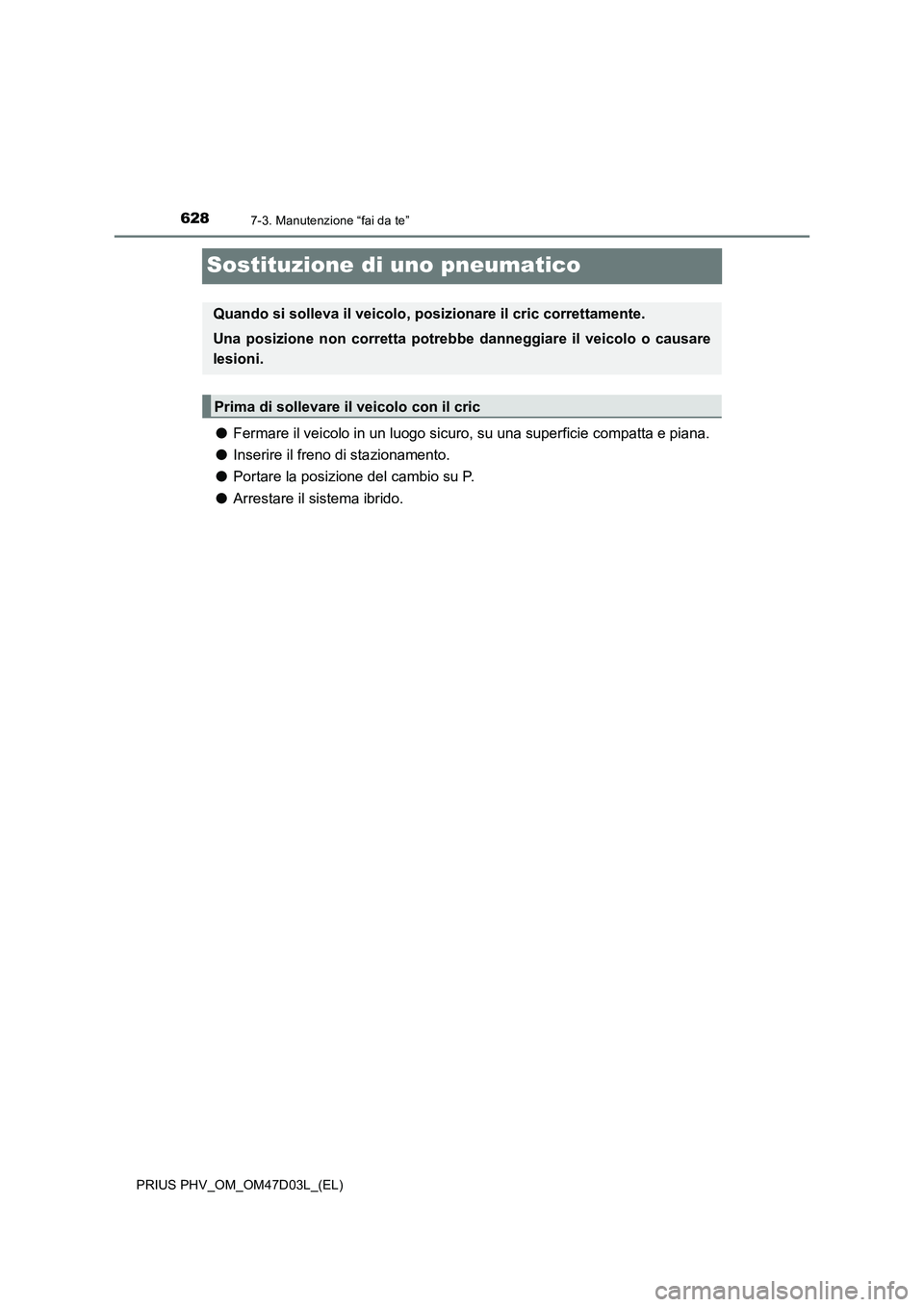

Sostituzione di uno pneumatico
●Fermare il veicolo in un luogo sicuro, su una superficie compatta e piana.
●Inserire il freno di stazionamento.
●Portare la posizione del cambio su P.
●Arrestare il sistema ibrido.
Quando si solleva il veicolo, posizionare il cric correttamente.
Una posizione non corretta potrebbe danneggiare il veicolo o causare
lesioni.
Prima di sollevare il veicolo con il cric

6297-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
7
Manutenzione e cura

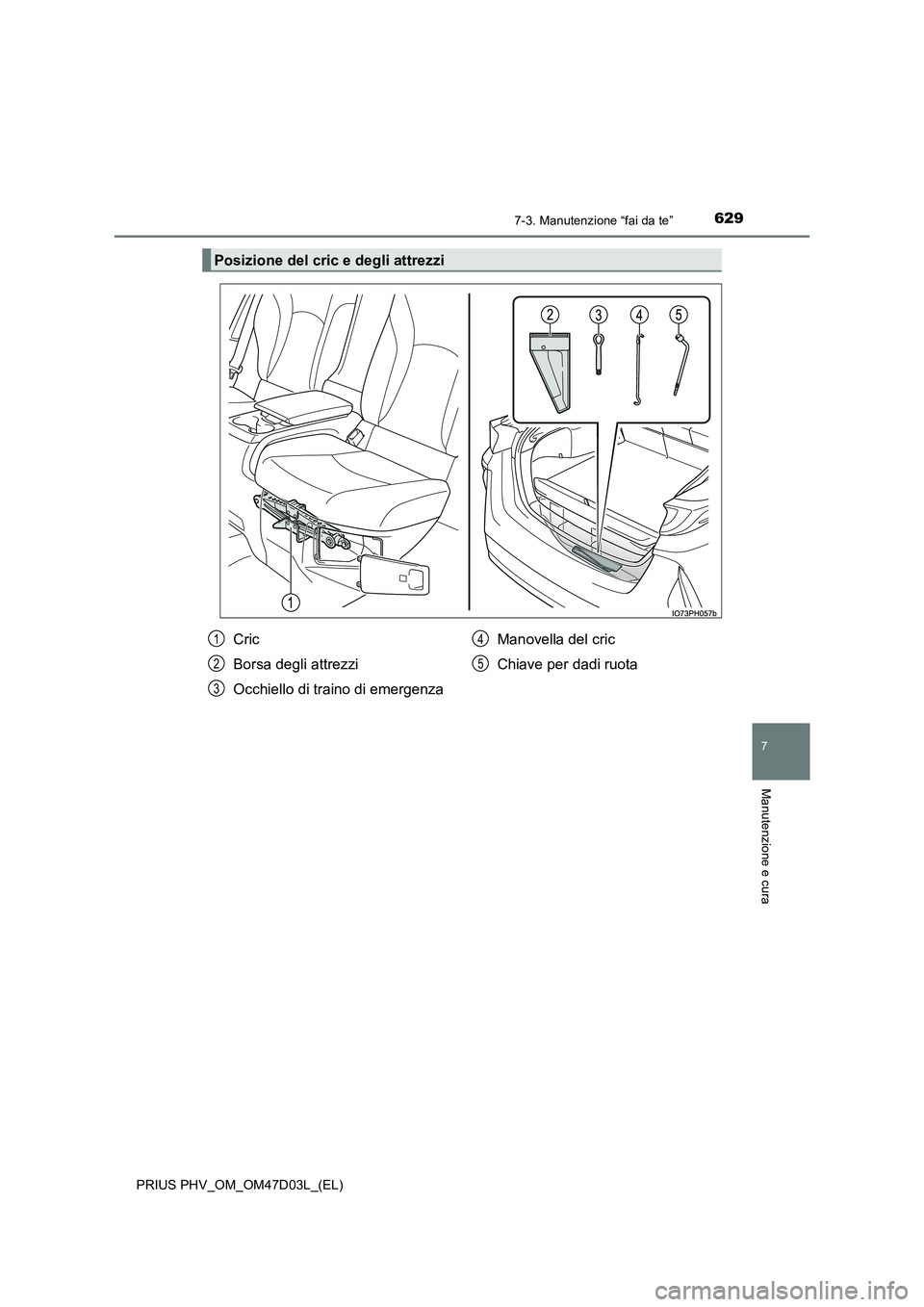

Posizione del cric e degli attrezzi
Cric
Borsa degli attrezzi
Occhiello di traino di emergenza
Manovella del cric
Chiave per dadi ruota
1
2
3
4
5

6307-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)

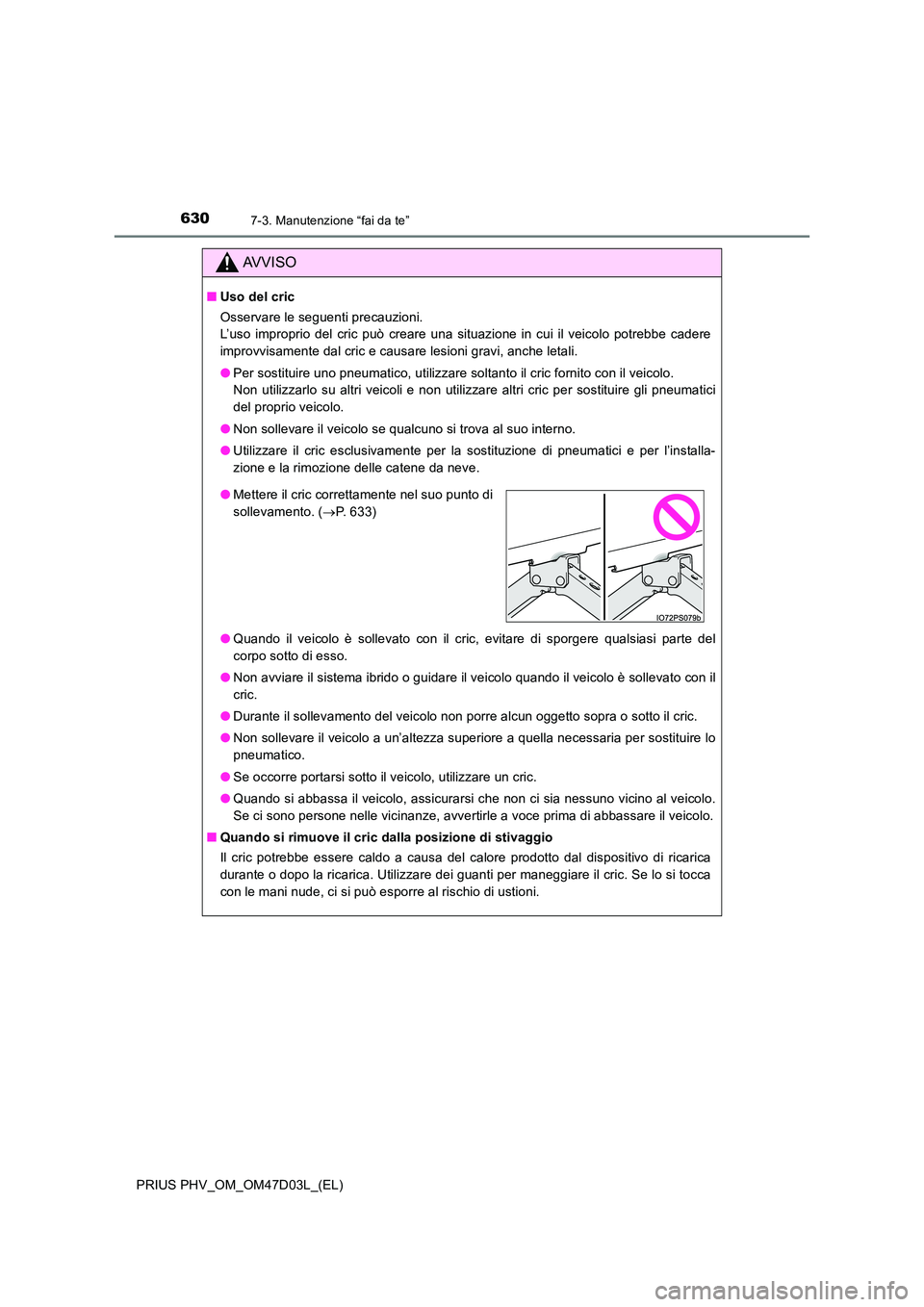

AVVISO
■Uso del cric
Osservare le seguenti precauzioni.
L’uso improprio del cric può creare una situazione in cui il veicolo potrebbe cadere
improvvisamente dal cric e causare lesioni gravi, anche letali.
● Per sostituire uno pneumatico, utilizzare soltanto il cric fornito con il veicolo.
Non utilizzarlo su altri veicoli e non utilizzare altri cric per sostituire gli pneumatici
del proprio veicolo.
● Non sollevare il veicolo se qualcuno si trova al suo interno.
● Utilizzare il cric esclusivamente per la sostituzione di pneumatici e per l’installa-
zione e la rimozione delle catene da neve.
● Quando il veicolo è sollevato con il cric, evitare di sporgere qualsiasi parte del
corpo sotto di esso.
● Non avviare il sistema ibrido o guidare il veicolo quando il veicolo è sollevato con il
cric.
● Durante il sollevamento del veicolo non porre alcun oggetto sopra o sotto il cric.
● Non sollevare il veicolo a un’altezza superiore a quella necessaria per sostituire lo
pneumatico.
● Se occorre portarsi sotto il veicolo, utilizzare un cric.
● Quando si abbassa il veicolo, assicurarsi che non ci sia nessuno vicino al veicolo.
Se ci sono persone nelle vicinanze, avvertirle a voce prima di abbassare il veicolo.
■ Quando si rimuove il cric dalla posizione di stivaggio
Il cric potrebbe essere caldo a causa del calore prodotto dal dispositivo di ricarica
durante o dopo la ricarica. Utilizzare dei guanti per maneggiare il cric. Se lo si tocca
con le mani nude, ci si può esporre al rischio di ustioni.
● Mettere il cric correttamente nel suo punto di
sollevamento. ( P. 633)

6317-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
7
Manutenzione e cura

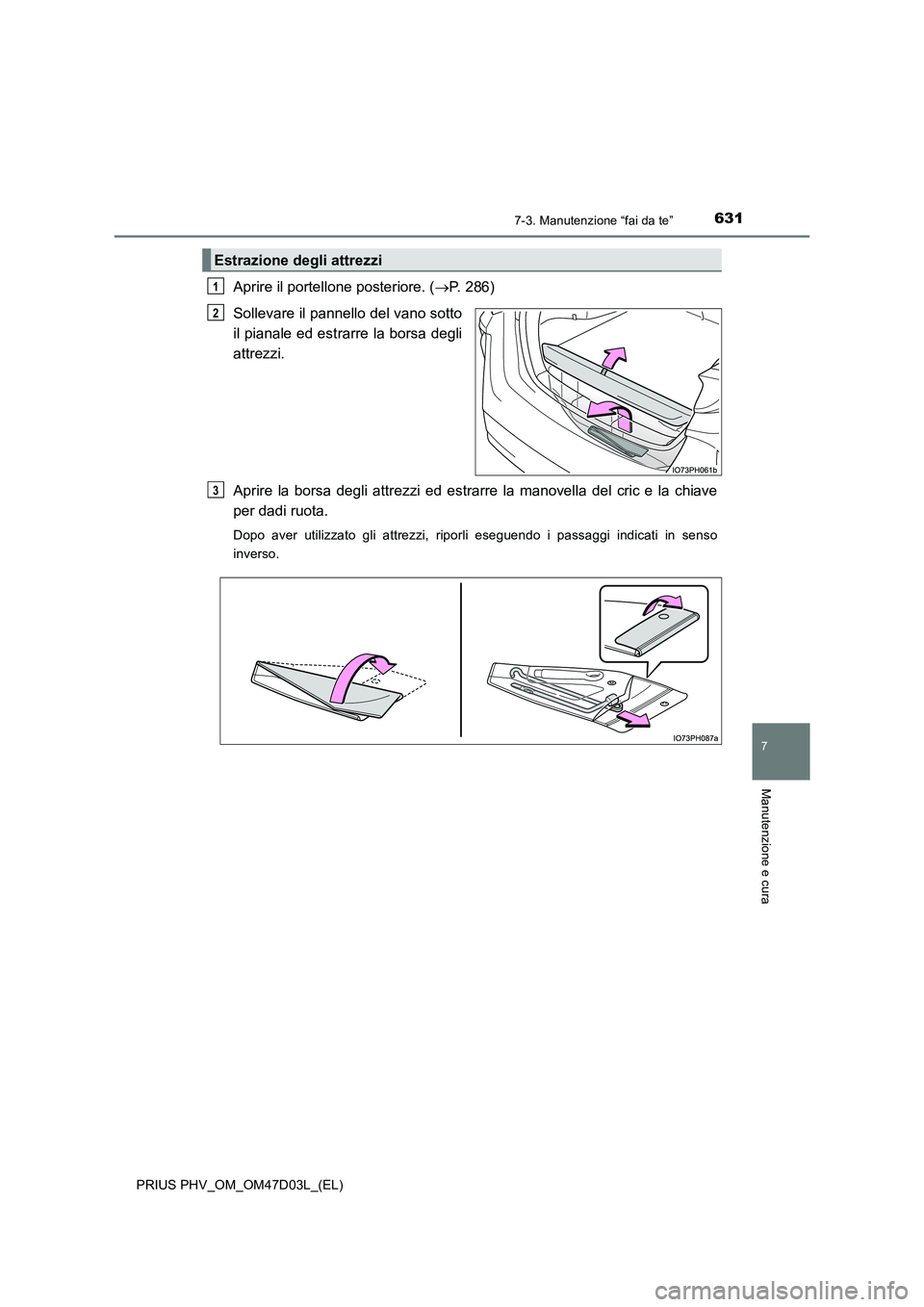

Aprire il portellone posteriore. (P. 286)
Sollevare il pannello del vano sotto
il pianale ed estrarre la borsa degli
attrezzi.
Aprire la borsa degli attrezzi ed estrarre la manovella del cric e la chiave
per dadi ruota.
Dopo aver utilizzato gli attrezzi, riporli eseguendo i passaggi indicati in senso
inverso.
Estrazione degli attrezzi
1
2
3

6327-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)

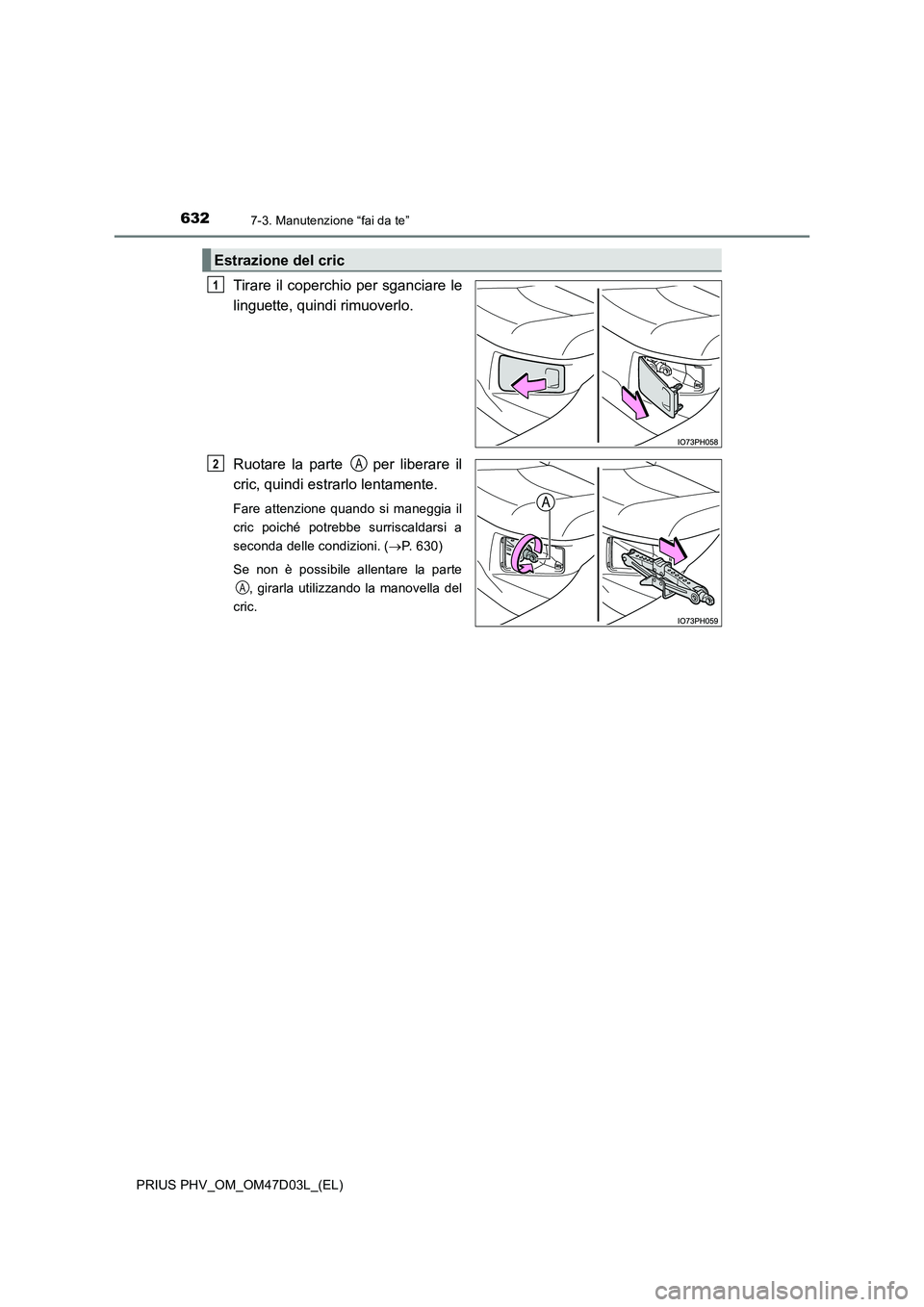

Tirare il coperchio per sganciare le
linguette, quindi rimuoverlo.
Ruotare la parte per liberare il
cric, quindi estrarlo lentamente.
Fare attenzione quando si maneggia il
cric poiché potrebbe surriscaldarsi a
seconda delle condizioni. (P. 630)
Se non è possibile allentare la parte
, girarla utilizzando la manovella del
cric.
Estrazione del cric
1
2A
A
