2018 TOYOTA PRIUS PLUG-IN HYBRID Manuale duso (in Italian)

2253. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
3
Quadro strumenti
Display multi-informazioni
Le informazioni relative a ciascuna
icona sulla parte superiore del display
multi-informazioni possono essere
visualizzate utilizzando gli interruttori
di controllo del display per selezio-
nare l’icona.
Le icone sono visualizzate quando si
preme o sugli interruttori di
controllo del display e scompaiono
poco dopo aver premuto l’interruttore.
Le schermate collegate alle funzioni del veicolo potrebbero essere visualizzate
automaticamente a seconda dello stato operativo delle funzioni corrispondenti.
È possibile visualizzare numerose informazioni sul veicolo, tra cui lo
stato operativo di ciascun sistema e i dati correlati alla guida Eco; le
impostazioni di ciascun sistema possono essere modificate in base
alle preferenze dell’utente.
Contenuto del display

2263. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

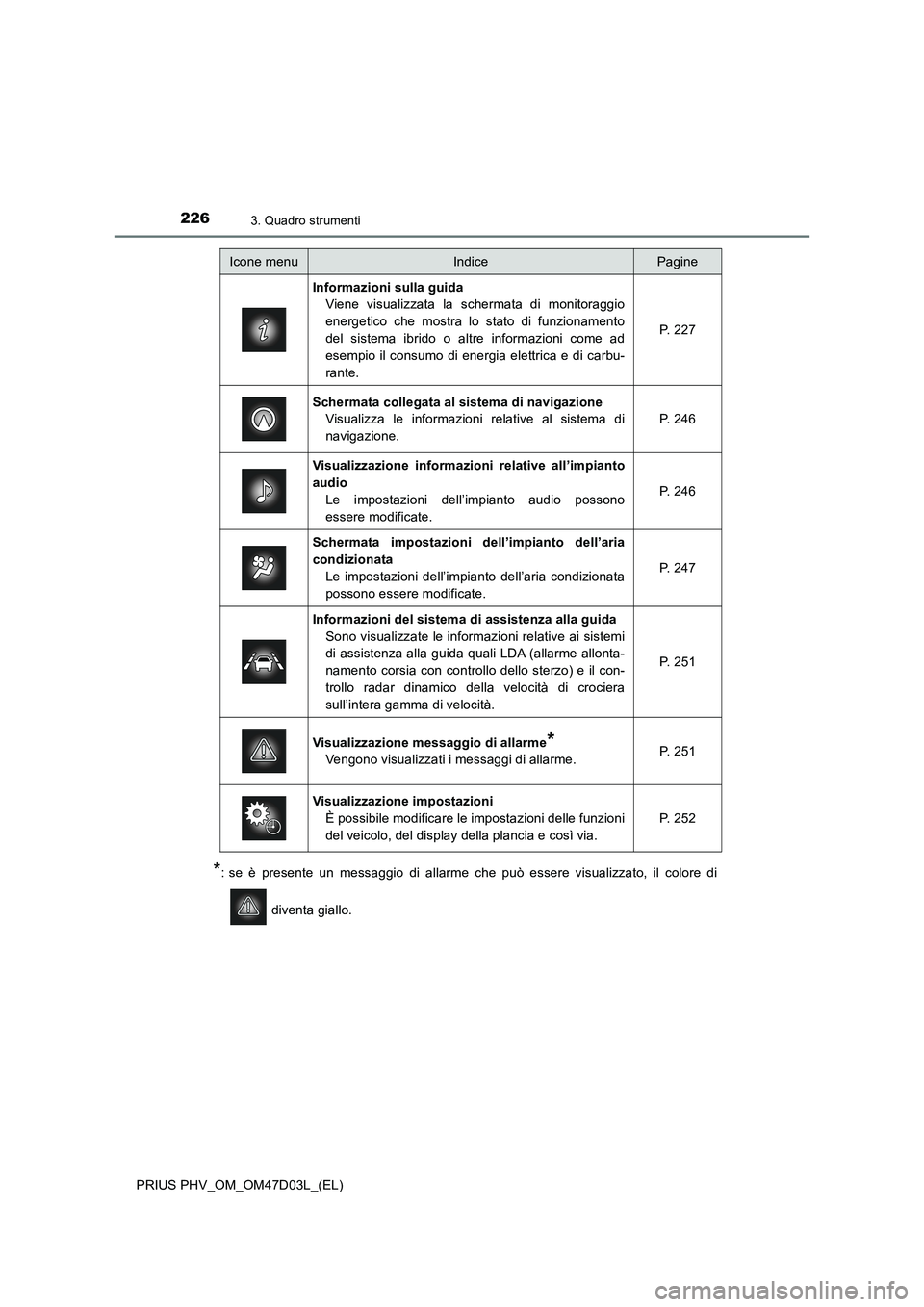

*: se è presente un messaggio di allarme che può essere visualizzato, il colore di
diventa giallo.
Icone menuIndicePagine
Informazioni sulla guida
Viene visualizzata la schermata di monitoraggio
energetico che mostra lo stato di funzionamento
del sistema ibrido o altre informazioni come ad
esempio il consumo di energia elettrica e di carbu-
rante.P. 2 2 7
Schermata collegata al sistema di navigazione
Visualizza le informazioni relative al sistema di
navigazione.P. 2 4 6
Visualizzazione informazioni relative all’impianto
audio
Le impostazioni dell’impianto audio possono
essere modificate.
P. 2 4 6
Schermata impostazioni dell’impianto dell’aria
condizionata
Le impostazioni dell’impianto dell’aria condizionata
possono essere modificate.
P. 2 4 7
Informazioni del sistema di assistenza alla guida
Sono visualizzate le informazioni relative ai sistemi
di assistenza alla guida quali LDA (allarme allonta-
namento corsia con controllo dello sterzo) e il con-
trollo radar dinamico della velocità di crociera
sull’intera gamma di velocità.
P. 2 5 1
Visualizzazione messaggio di allarme*
Vengono visualizzati i messaggi di allarme.P. 2 5 1
Visualizzazione impostazioni
È possibile modificare le impostazioni delle funzioni
del veicolo, del display della plancia e così via.
P. 2 5 2

2273. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

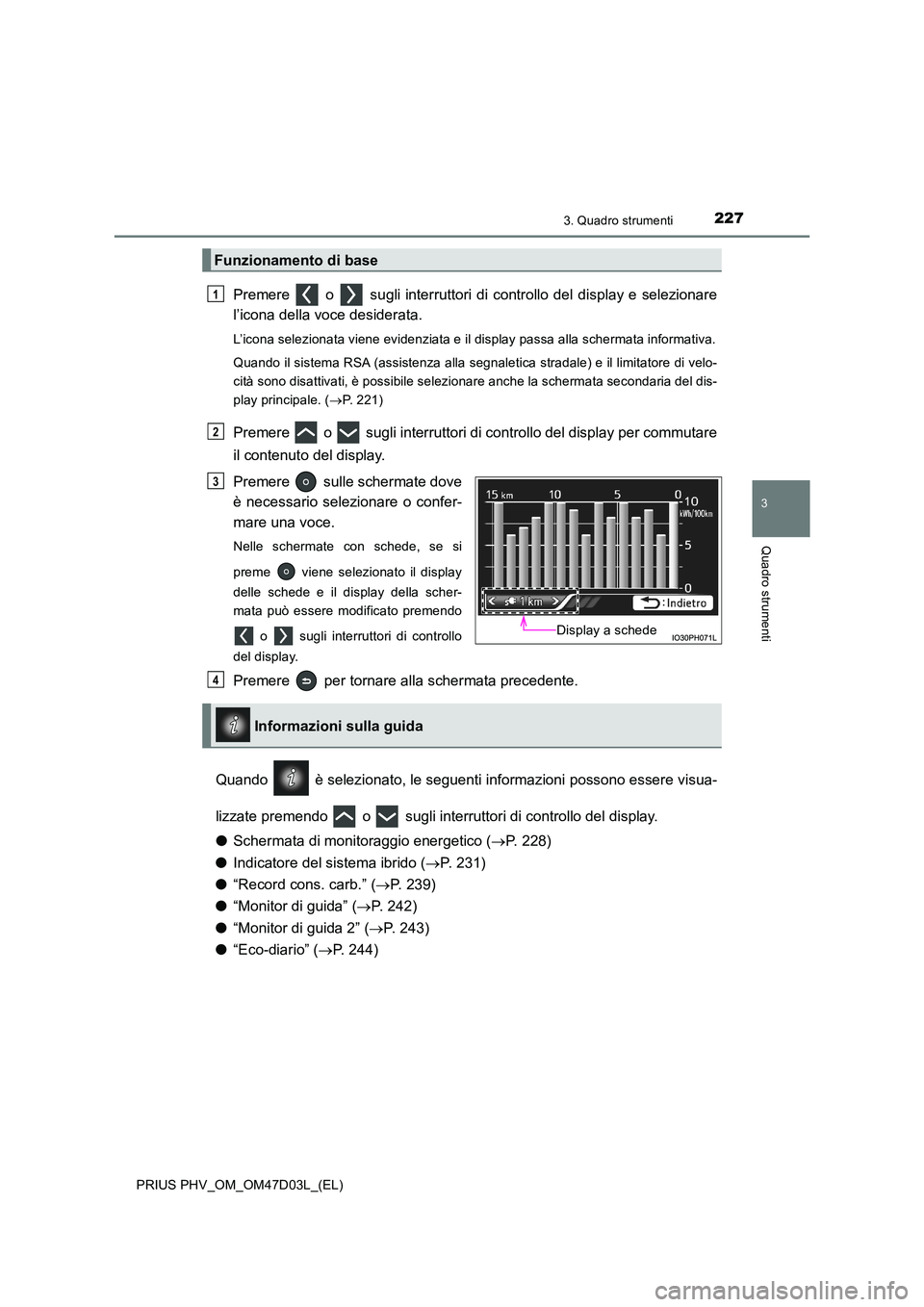

Premere o sugli interruttori di controllo del display e selezionare
l’icona della voce desiderata.
L’icona selezionata viene evidenziata e il display passa alla schermata informativa.
Quando il sistema RSA (assistenza alla segnaletica stradale) e il limitatore di velo-
cità sono disattivati, è possibile selezionare anche la schermata secondaria del dis-
play principale. ( P. 221)
Premere o sugli interruttori di controllo del display per commutare
il contenuto del display.
Premere sulle schermate dove
è necessario selezionare o confer-
mare una voce.
Nelle schermate con schede, se si
preme viene selezionato il display
delle schede e il display della scher-
mata può essere modificato premendo
o sugli interruttori di controllo
del display.
Premere per tornare alla schermata precedente.
Quando è selezionato, le seguenti informazioni possono essere visua-
lizzate premendo o sugli interruttori di controllo del display.
● Schermata di monitoraggio energetico (P. 228)
● Indicatore del sistema ibrido (P. 231)
● “Record cons. carb.” (P. 239)
● “Monitor di guida” (P. 242)
● “Monitor di guida 2” (P. 243)
● “Eco-diario” (P. 244)
Funzionamento di base
1
2
Display a schede
3
Informazioni sulla guida
4

2283. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

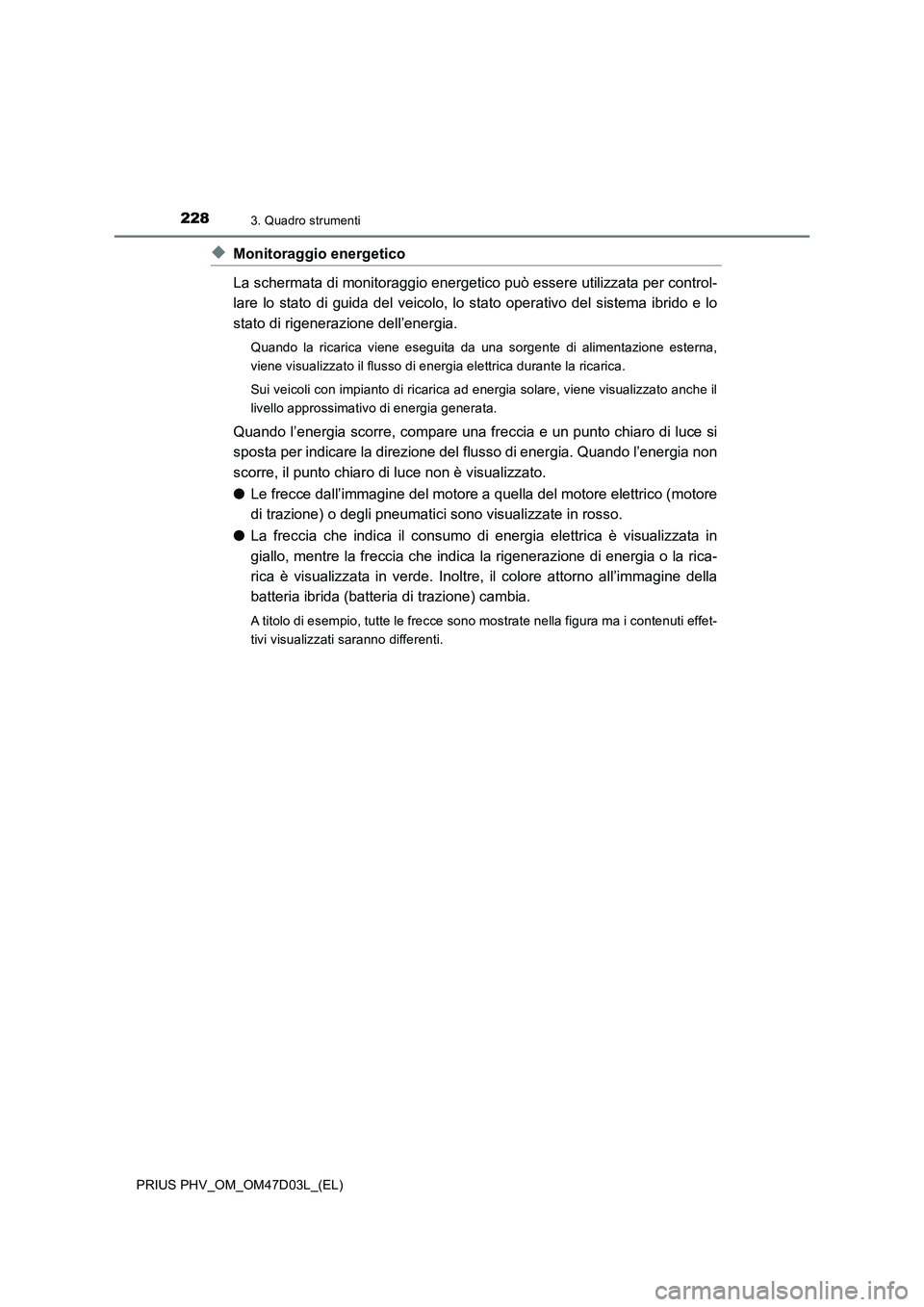

◆Monitoraggio energetico
La schermata di monitoraggio energetico può essere utilizzata per control-
lare lo stato di guida del veicolo, lo stato operativo del sistema ibrido e lo
stato di rigenerazione dell’energia.
Quando la ricarica viene eseguita da una sorgente di alimentazione esterna,
viene visualizzato il flusso di energia elettrica durante la ricarica.
Sui veicoli con impianto di ricarica ad energia solare, viene visualizzato anche il
livello approssimativo di energia generata.
Quando l’energia scorre, compare una freccia e un punto chiaro di luce si
sposta per indicare la direzione del flusso di energia. Quando l’energia non
scorre, il punto chiaro di luce non è visualizzato.
●Le frecce dall’immagine del motore a quella del motore elettrico (motore
di trazione) o degli pneumatici sono visualizzate in rosso.
●La freccia che indica il consumo di energia elettrica è visualizzata in
giallo, mentre la freccia che indica la rigenerazione di energia o la rica-
rica è visualizzata in verde. Inoltre, il colore attorno all’immagine della
batteria ibrida (batteria di trazione) cambia.
A titolo di esempio, tutte le frecce sono mostrate nella figura ma i contenuti effet-
tivi visualizzati saranno differenti.

2293. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■

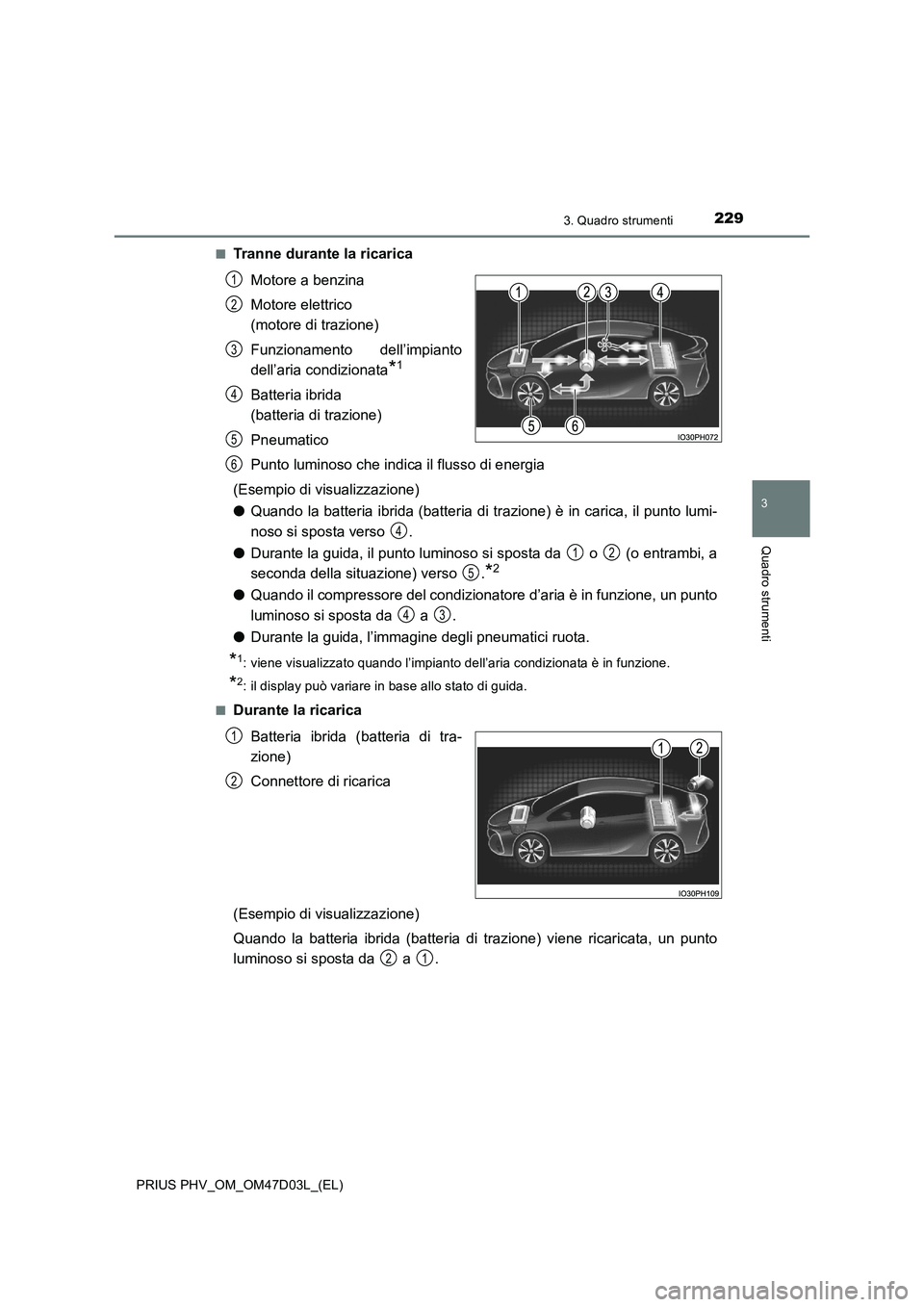

Tranne durante la ricarica
Motore a benzina
Motore elettrico
(motore di trazione)
Funzionamento dell’impianto
dell’aria condizionata
*1
Batteria ibrida
(batteria di trazione)
Pneumatico
Punto luminoso che indica il flusso di energia
(Esempio di visualizzazione)
●Quando la batteria ibrida (batteria di trazione) è in carica, il punto lumi-
noso si sposta verso .
●Durante la guida, il punto luminoso si sposta da o (o entrambi, a
seconda della situazione) verso .
*2
●Quando il compressore del condizionatore d’aria è in funzione, un punto
luminoso si sposta da a .
●Durante la guida, l’immagine degli pneumatici ruota.
*1: viene visualizzato quando l’impianto dell’aria condizionata è in funzione.
*2: il display può variare in base allo stato di guida.
■
Durante la ricarica
Batteria ibrida (batteria di tra-
zione)
Connettore di ricarica
(Esempio di visualizzazione)
Quando la batteria ibrida (batteria di trazione) viene ricaricata, un punto
luminoso si sposta da a .
1
2
3
4
5
6
4
12
5
43
1
2
21

2303. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■
Quando l’impianto di ricarica ad energia solare (se in dotazione) è in
funzione
Sulla schermata di monitoraggio energetico viene visualizzato il livello
approssimativo attuale di energia solare generata. (Il display cambia su 5
livelli).
Indica che l’energia solare non
viene generata
Indica che la quantità di energia
solare generata è quasi al livello
massimo
■Quando il connettore di ricarica è bloccato (P. 162)
■Quando l’impianto di ricarica ad energia solare (se in dotazione) non funziona
correttamente
1
2
Nella sezione del display del connettore di
ricarica sulla schermata di monitoraggio ener-
getico viene visualizzato .
Nella sezione del display del tetto ad energia
solare sulla schermata di monitoraggio ener-
getico viene visualizzato il simbolo di anoma-
lia. Se compare tale simbolo, far controllare il
veicolo presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra officina di
fiducia.

2313. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

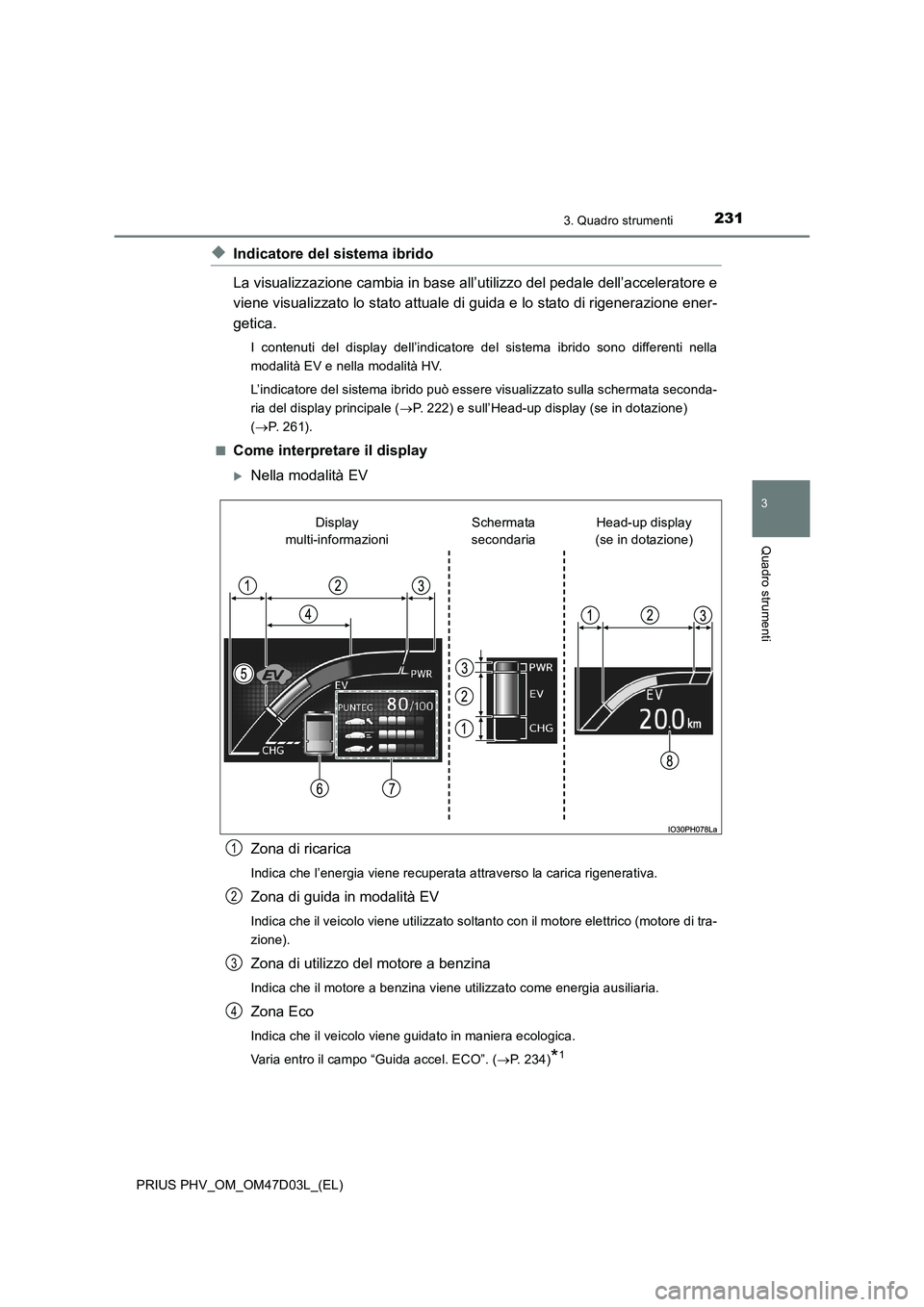

◆Indicatore del sistema ibrido
La visualizzazione cambia in base all’utilizzo del pedale dell’acceleratore e
viene visualizzato lo stato attuale di guida e lo stato di rigenerazione ener-
getica.
I contenuti del display dell’indicatore del sistema ibrido sono differenti nella
modalità EV e nella modalità HV.
L’indicatore del sistema ibrido può essere visualizzato sulla schermata seconda-
ria del display principale (P. 222) e sull’Head-up display (se in dotazione)
(P. 2 6 1 ) .
■
Come interpretare il display
Nella modalità EV
Zona di ricarica
Indica che l’energia viene recuperata attraverso la carica rigenerativa.
Zona di guida in modalità EV
Indica che il veicolo viene utilizzato soltanto con il motore elettrico (motore di tra-
zione).
Zona di utilizzo del motore a benzina
Indica che il motore a benzina viene utilizzato come energia ausiliaria.
Zona Eco
Indica che il veicolo viene guidato in maniera ecologica.
Varia entro il campo “Guida accel. ECO”. (P. 234)
*1
Head-up display
(se in dotazione) Schermata
secondaria Display
multi-informazioni
1
2
3
4

2323. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Spia EV*1, 2
La spia EV si accende quando si guida il veicolo utilizzando solo il motore elet-
trico (motore di trazione) o quando il motore a benzina è spento.
Stato della batteria ibrida (batteria di trazione)
P. 2 3 7
Punteggio Eco
P. 2 3 5
Autonomia EV
P. 2 6 1
●È possibile adottare una guida più ecologica mantenendo l’indicatore
all’interno della zona Eco.
●La zona di ricarica indica lo stato di rigenerazione
*3. L’energia rigene-
rata verrà utilizzata per caricare la batteria ibrida (batteria di trazione).
*1: non visualizzata sulla schermata secondaria o sull’Head-up display.
*2: la funzione della spia EV può essere disattivata nelle impostazioni “Cont. pers.”.
(P. 2 5 6 )
*3: in questo manuale, il termine “rigenerazione” si riferisce alla conversione in
energia elettrica dell’energia prodotta dal movimento del veicolo.
5
6
7
8
