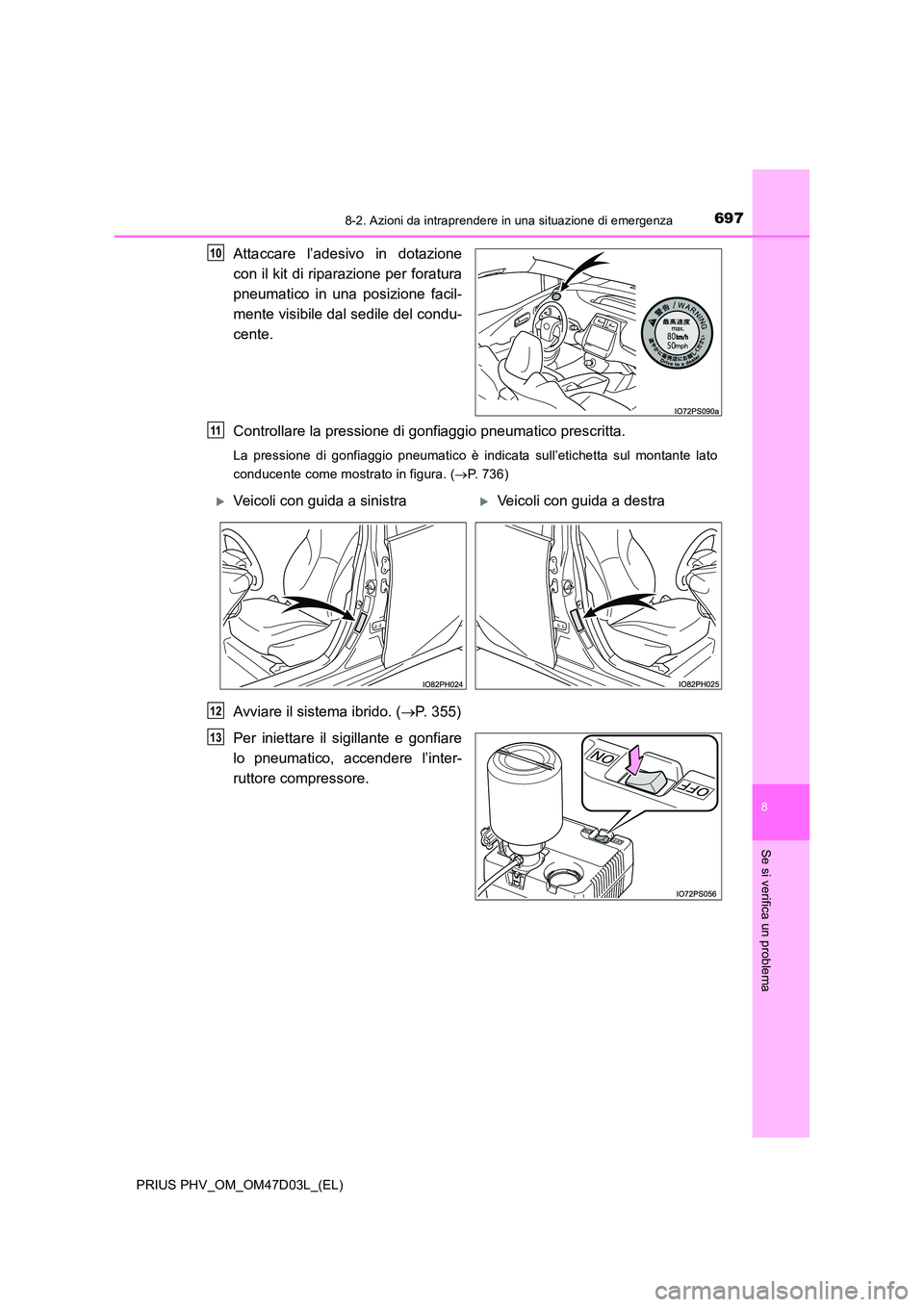

2018 TOYOTA PRIUS PLUG-IN HYBRID Manuale duso (in Italian)

6978-2. Azioni da intraprendere in una situazione di emergenza
PRIUS PHV_OM_OM47D03L_(EL)
8
Se si verifica un problema
Attaccare l’adesivo in dotazione
con il kit di riparazione per foratura
pneumatico in una posizione facil-
mente visibile dal sedile del condu-
cente.
Controllare la pressione di gonfiaggio pneumatico prescritta.
La pressione di gonfiaggio pneumatico è indicata sull’etichetta sul montante lato
conducente come mostrato in figura. ( P. 736)
Avviare il sistema ibrido. (P. 355)
Per iniettare il sigillante e gonfiare
lo pneumatico, accendere l’inter-
ruttore compressore.
10
11
Veicoli con guida a sinistraVeicoli con guida a destra
12
13

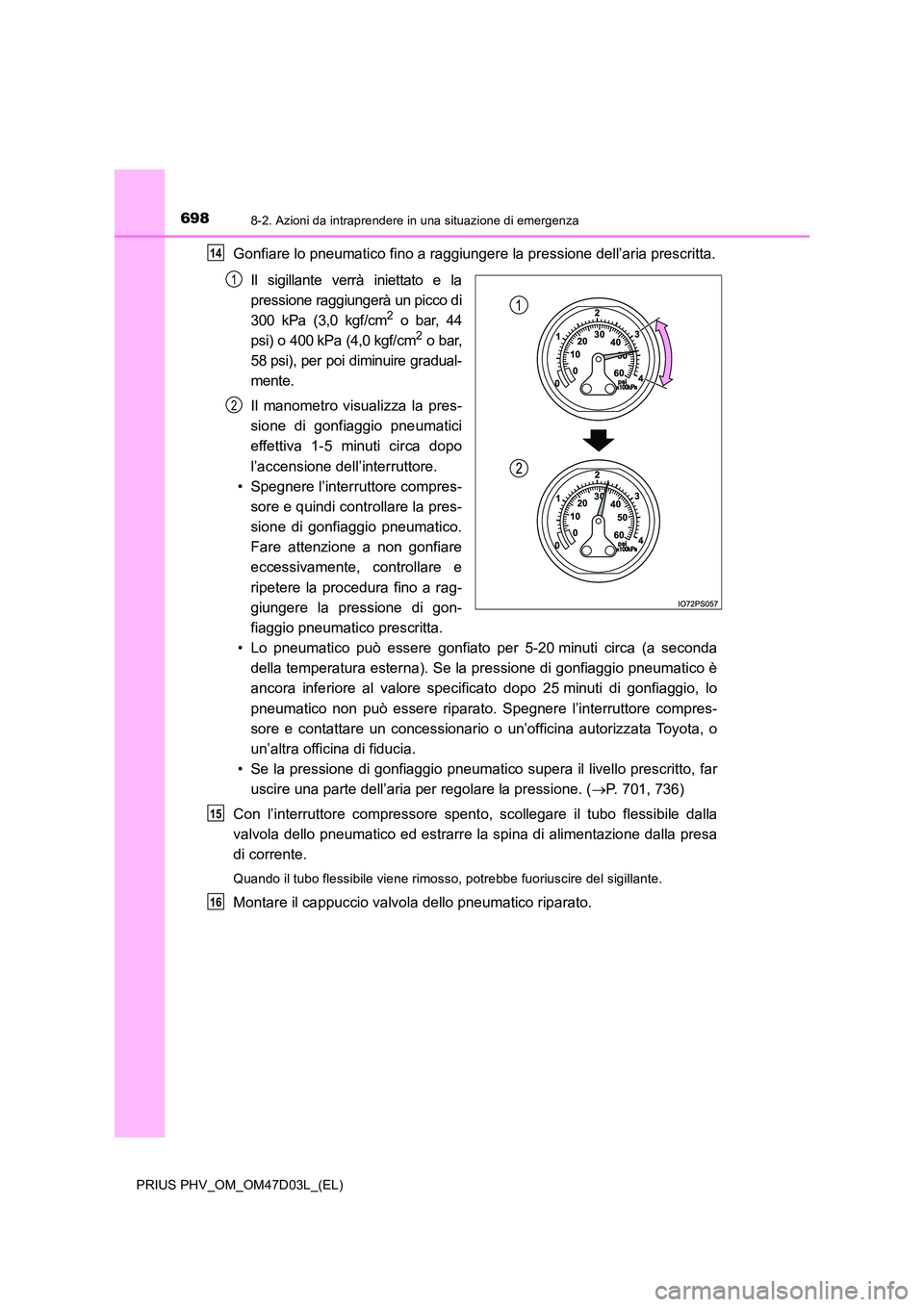

6988-2. Azioni da intraprendere in una situazione di emergenza
PRIUS PHV_OM_OM47D03L_(EL)
Gonfiare lo pneumatico fino a raggiungere la pressione dell’aria prescritta.
Il sigillante verrà iniettato e la
pressione raggiungerà un picco di
300 kPa (3,0 kgf/cm2 o bar, 44
psi) o 400 kPa (4,0 kgf/cm2 o bar,
58 psi), per poi diminuire gradual-
mente.
Il manometro visualizza la pres-
sione di gonfiaggio pneumatici
effettiva 1-5 minuti circa dopo
l’accensione dell’interruttore.
• Spegnere l’interruttore compres-
sore e quindi controllare la pres-
sione di gonfiaggio pneumatico.
Fare attenzione a non gonfiare
eccessivamente, controllare e
ripetere la procedura fino a rag-
giungere la pressione di gon-
fiaggio pneumatico prescritta.
• Lo pneumatico può essere gonfiato per 5-20 minuti circa (a seconda
della temperatura esterna). Se la pressione di gonfiaggio pneumatico è
ancora inferiore al valore specificato dopo 25 minuti di gonfiaggio, lo
pneumatico non può essere riparato. Spegnere l’interruttore compres-
sore e contattare un concessionario o un’officina autorizzata Toyota, o
un’altra officina di fiducia.
• Se la pressione di gonfiaggio pneumatico supera il livello prescritto, far
uscire una parte dell’aria per regolare la pressione. ( P. 701, 736)
Con l’interruttore compressore spento, scollegare il tubo flessibile dalla
valvola dello pneumatico ed estrarre la spina di alimentazione dalla presa
di corrente.
Quando il tubo flessibile viene rimosso, potrebbe fuoriuscire del sigillante.
Montare il cappuccio valvola dello pneumatico riparato.
14
1
2
15
16

6998-2. Azioni da intraprendere in una situazione di emergenza
PRIUS PHV_OM_OM47D03L_(EL)
8
Se si verifica un problema
Fissare il tappo di sfiato dell’aria
sull’estremità del tubo flessibile.
Se il tappo di sfiato dell’aria non è fis-
sato, il sigillante potrebbe fuoriuscire e
il veicolo potrebbe sporcarsi.
Conservare provvisoriamente la bomboletta nel vano bagagli quando è
inserita nel compressore.
Per distribuire in modo uniforme il sigillante liquido nello pneumatico, gui-
dare subito il veicolo per circa 5 km a una velocità inferiore a 80 km/h.
Dopo aver guidato, fermare il vei-
colo in un luogo sicuro su una
superficie piana e compatta, quindi
ricollegare il kit di riparazione.
Rimuovere il tappo di sfiato dell’aria dal
tubo flessibile prima di ricollegare il
tubo flessibile.
Accendere l’interruttore compressore e attendere alcuni secondi, quindi
spegnerlo. Controllare la pressione di gonfiaggio pneumatico.
Se la pressione di gonfiaggio
pneumatici è inferiore a 130 kPa
(1,3 kgf/cm2 o bar, 19 psi): la
foratura non può essere ripa-
rata. Rivolgersi a un concessio-
nario o un’officina autorizzata
Toyota, o a un’altra officina di
fiducia.
Se la pressione di gonfiaggio pneumatico è pari o superiore a 130 kPa
(1,3 kgf/cm2 o bar, 19 psi), ma inferiore alla pressione prescritta: Proce-
dere al punto .
Se la pressione di gonfiaggio pneumat ici è pari alla pressione dell’aria
prescritta ( P. 736): Procedere al punto .
17
18
19
20
21
1
2
22
3
23

7008-2. Azioni da intraprendere in una situazione di emergenza
PRIUS PHV_OM_OM47D03L_(EL)
Accendere l’interruttore compressore per gonfiare lo pneumatico fino a
raggiungere la pressione dell’aria prescritta. Guidare per circa 5 km e
quindi eseguire quanto indicato al punto .
Fissare il tappo di sfiato dell’aria
sull’estremità del tubo flessibile.
Se il tappo di sfiato dell’aria non è fis-
sato, il sigillante potrebbe fuoriuscire e
il veicolo potrebbe sporcarsi.
Conservare la bomboletta nel vano bagagli quando è collegata al com-
pressore.
Facendo attenzione a evitare frenate o accelerazioni improvvise e sterzate
brusche, guidare con cautela a una velocità inferiore a 80 km/h fino a un
concessionario o un’officina autorizzata Toyota, o a un’altra officina di fidu-
cia a meno di 100 km di distanza, per la riparazione o la sostituzione dello
pneumatico.
In caso di riparazione o sostituzione dello pneumatico, avvisare il concessionario,
l’officina autorizzata Toyota, o l’officina di fiducia, che è stato iniettato del sigillante.
22
20
23
24
25

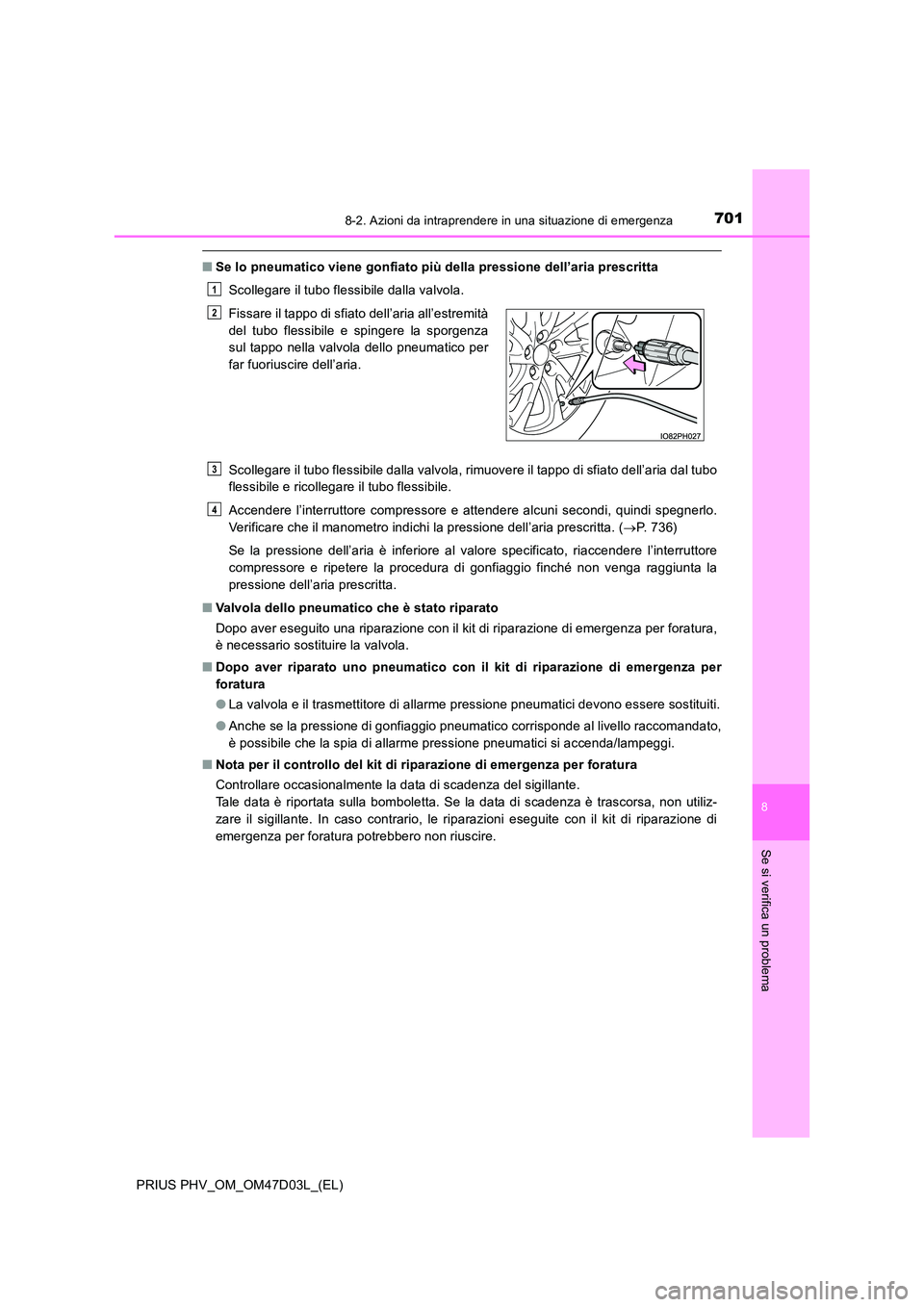

7018-2. Azioni da intraprendere in una situazione di emergenza
PRIUS PHV_OM_OM47D03L_(EL)
8
Se si verifica un problema
■Se lo pneumatico viene gonfiato più della pressione dell’aria prescritta
Scollegare il tubo flessibile dalla valvola.
Scollegare il tubo flessibile dalla valvola, rimuovere il tappo di sfiato dell’aria dal tubo
flessibile e ricollegare il tubo flessibile.
Accendere l’interruttore compressore e attendere alcuni secondi, quindi spegnerlo.
Verificare che il manometro indichi la pressione dell’aria prescritta. ( P. 7 3 6 )
Se la pressione dell’aria è inferiore al valore specificato, riaccendere l’interruttore
compressore e ripetere la procedura di gonfiaggio finché non venga raggiunta la
pressione dell’aria prescritta.
■ Valvola dello pneumatico che è stato riparato
Dopo aver eseguito una riparazione con il kit di riparazione di emergenza per foratura,
è necessario sostituire la valvola.
■ Dopo aver riparato uno pneumatico con il kit di riparazione di emergenza per
foratura
● La valvola e il trasmettitore di allarme pressione pneumatici devono essere sostituiti.
● Anche se la pressione di gonfiaggio pneumatico corrisponde al livello raccomandato,
è possibile che la spia di allarme pressione pneumatici si accenda/lampeggi.
■ Nota per il controllo del kit di riparazione di emergenza per foratura
Controllare occasionalmente la data di scadenza del sigillante.
Tale data è riportata sulla bomboletta. Se la data di scadenza è trascorsa, non utiliz-
zare il sigillante. In caso contrario, le riparazioni eseguite con il kit di riparazione di
emergenza per foratura potrebbero non riuscire.
Fissare il tappo di sfiato dell’aria all’estremità
del tubo flessibile e spingere la sporgenza
sul tappo nella valvola dello pneumatico per
far fuoriuscire dell’aria.
1
2
3
4

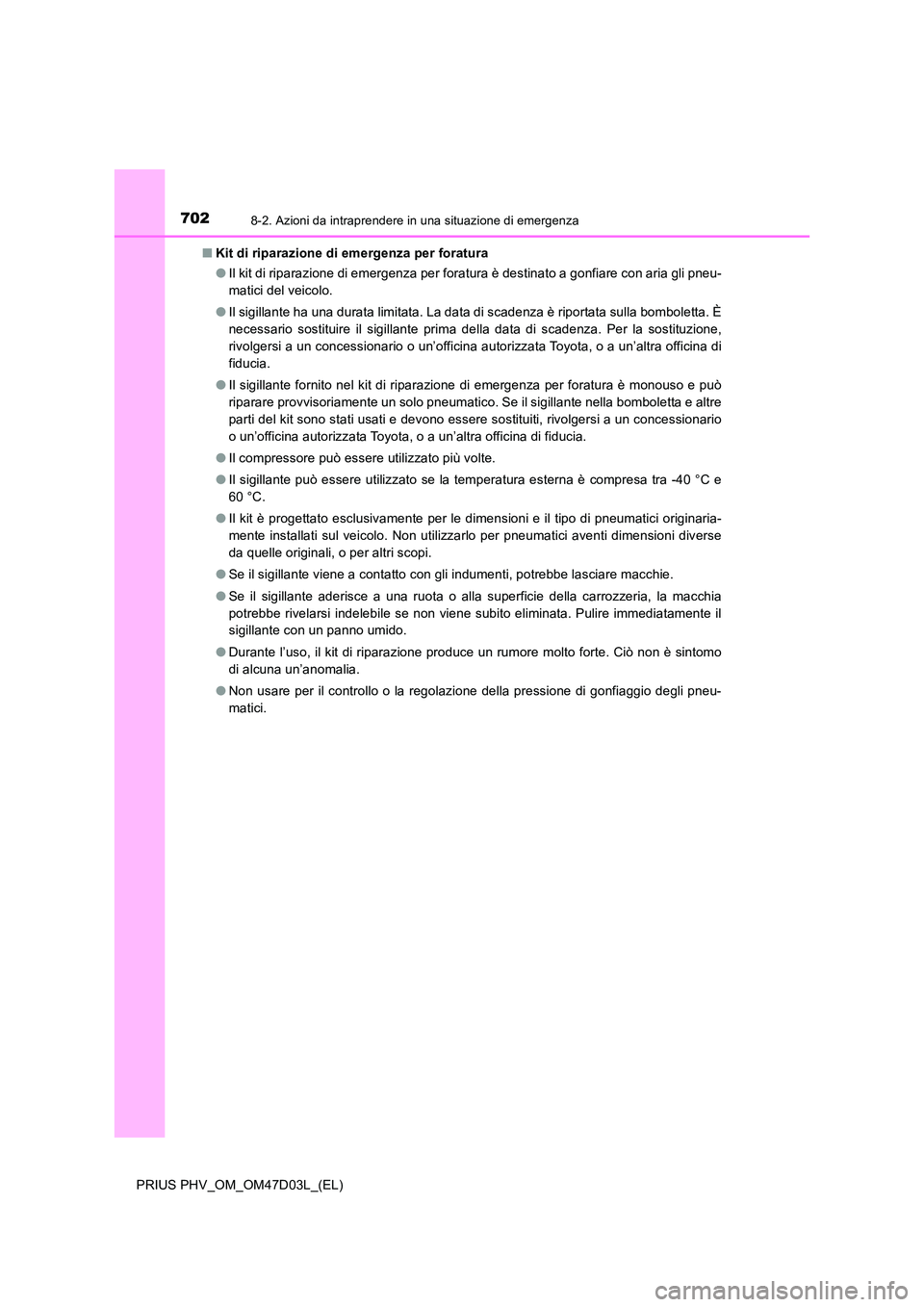

7028-2. Azioni da intraprendere in una situazione di emergenza
PRIUS PHV_OM_OM47D03L_(EL)
■ Kit di riparazione di emergenza per foratura
● Il kit di riparazione di emergenza per foratura è destinato a gonfiare con aria gli pneu-
matici del veicolo.
● Il sigillante ha una durata limitata. La data di scadenza è riportata sulla bomboletta. È
necessario sostituire il sigillante prima della data di scadenza. Per la sostituzione,
rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di
fiducia.
● Il sigillante fornito nel kit di riparazione di emergenza per foratura è monouso e può
riparare provvisoriamente un solo pneumatico. Se il sigillante nella bomboletta e altre
parti del kit sono stati usati e devono essere sostituiti, rivolgersi a un concessionario
o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
● Il compressore può essere utilizzato più volte.
● Il sigillante può essere utilizzato se la temperatura esterna è compresa tra -40 °C e
60 °C.
● Il kit è progettato esclusivamente per le dimensioni e il tipo di pneumatici originaria-
mente installati sul veicolo. Non utilizzarlo per pneumatici aventi dimensioni diverse
da quelle originali, o per altri scopi.
● Se il sigillante viene a contatto con gli indumenti, potrebbe lasciare macchie.
● Se il sigillante aderisce a una ruota o alla superficie della carrozzeria, la macchia
potrebbe rivelarsi indelebile se non viene subito eliminata. Pulire immediatamente il
sigillante con un panno umido.
● Durante l’uso, il kit di riparazione produce un rumore molto forte. Ciò non è sintomo
di alcuna un’anomalia.
● Non usare per il controllo o la regolazione della pressione di gonfiaggio degli pneu-
matici.

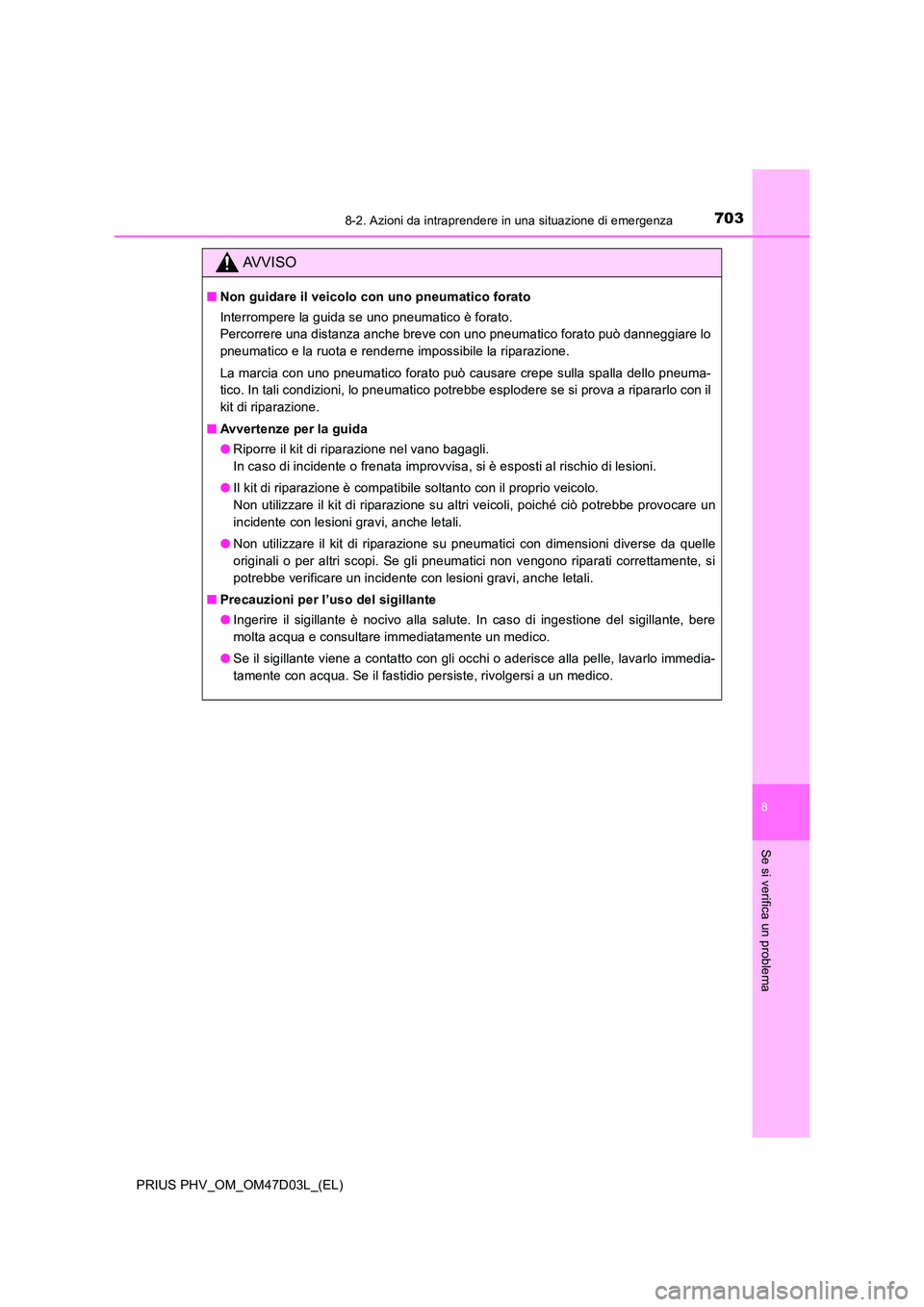

7038-2. Azioni da intraprendere in una situazione di emergenza
PRIUS PHV_OM_OM47D03L_(EL)
8
Se si verifica un problema
AVVISO
■Non guidare il veicolo con uno pneumatico forato
Interrompere la guida se uno pneumatico è forato.
Percorrere una distanza anche breve con uno pneumatico forato può danneggiare lo
pneumatico e la ruota e renderne impossibile la riparazione.
La marcia con uno pneumatico forato può causare crepe sulla spalla dello pneuma-
tico. In tali condizioni, lo pneumatico potrebbe esplodere se si prova a ripararlo con il
kit di riparazione.
■ Avvertenze per la guida
● Riporre il kit di riparazione nel vano bagagli.
In caso di incidente o frenata improvvisa, si è esposti al rischio di lesioni.
● Il kit di riparazione è compatibile soltanto con il proprio veicolo.
Non utilizzare il kit di riparazione su altri veicoli, poiché ciò potrebbe provocare un
incidente con lesioni gravi, anche letali.
● Non utilizzare il kit di riparazione su pneumatici con dimensioni diverse da quelle
originali o per altri scopi. Se gli pneumatici non vengono riparati correttamente, si
potrebbe verificare un incidente con lesioni gravi, anche letali.
■ Precauzioni per l’uso del sigillante
● Ingerire il sigillante è nocivo alla salute. In caso di ingestione del sigillante, bere
molta acqua e consultare immediatamente un medico.
● Se il sigillante viene a contatto con gli occhi o aderisce alla pelle, lavarlo immedia-
tamente con acqua. Se il fastidio persiste, rivolgersi a un medico.

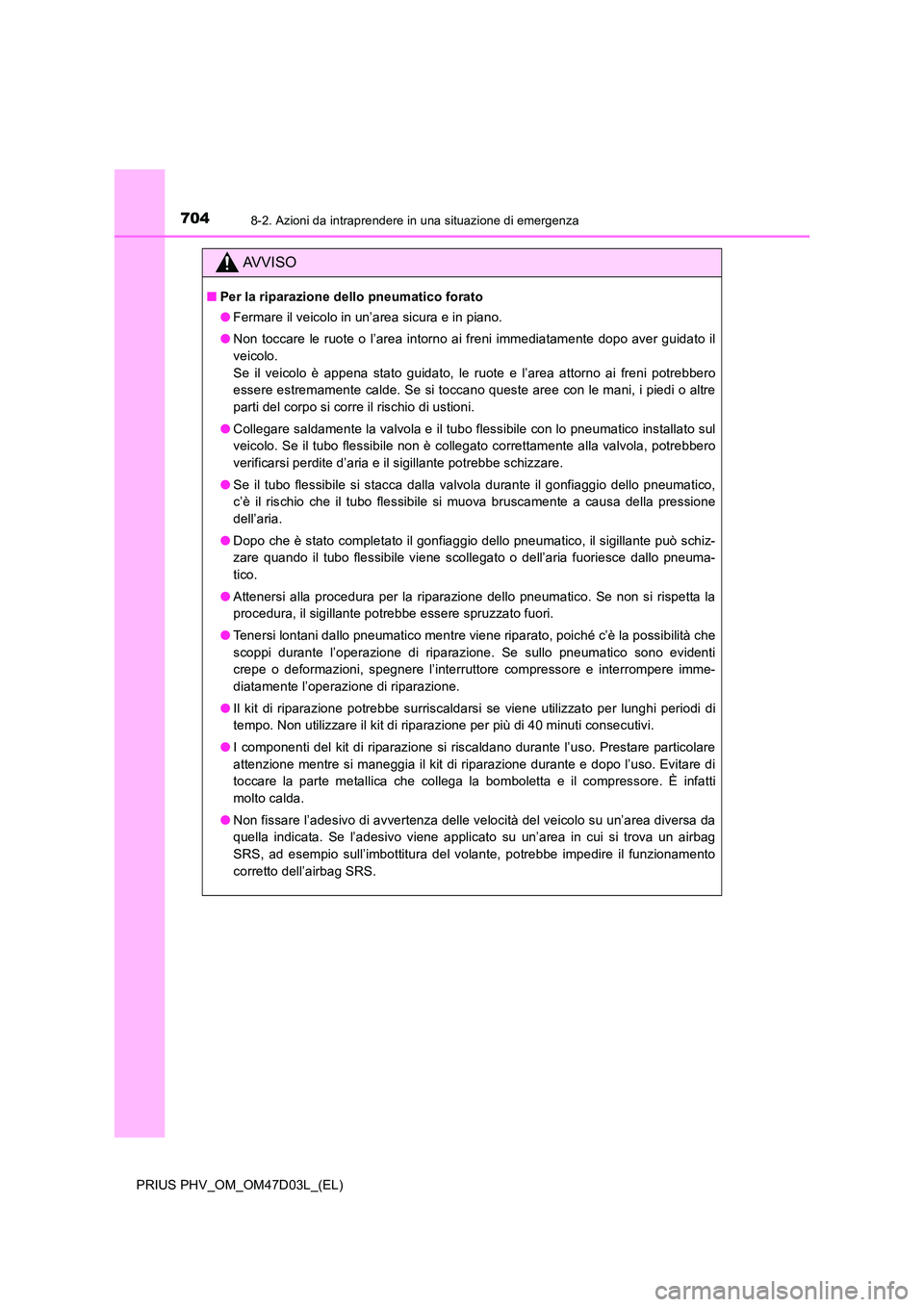

7048-2. Azioni da intraprendere in una situazione di emergenza
PRIUS PHV_OM_OM47D03L_(EL)
AVVISO
■Per la riparazione dello pneumatico forato
● Fermare il veicolo in un’area sicura e in piano.
● Non toccare le ruote o l’area intorno ai freni immediatamente dopo aver guidato il
veicolo.
Se il veicolo è appena stato guidato, le ruote e l’area attorno ai freni potrebbero
essere estremamente calde. Se si toccano queste aree con le mani, i piedi o altre
parti del corpo si corre il rischio di ustioni.
● Collegare saldamente la valvola e il tubo flessibile con lo pneumatico installato sul
veicolo. Se il tubo flessibile non è collegato correttamente alla valvola, potrebbero
verificarsi perdite d’aria e il sigillante potrebbe schizzare.
● Se il tubo flessibile si stacca dalla valvola durante il gonfiaggio dello pneumatico,
c’è il rischio che il tubo flessibile si muova bruscamente a causa della pressione
dell’aria.
● Dopo che è stato completato il gonfiaggio dello pneumatico, il sigillante può schiz-
zare quando il tubo flessibile viene scollegato o dell’aria fuoriesce dallo pneuma-
tico.
● Attenersi alla procedura per la riparazione dello pneumatico. Se non si rispetta la
procedura, il sigillante potrebbe essere spruzzato fuori.
● Tenersi lontani dallo pneumatico mentre viene riparato, poiché c’è la possibilità che
scoppi durante l’operazione di riparazione. Se sullo pneumatico sono evidenti
crepe o deformazioni, spegnere l’interruttore compressore e interrompere imme-
diatamente l’operazione di riparazione.
● Il kit di riparazione potrebbe surriscaldarsi se viene utilizzato per lunghi periodi di
tempo. Non utilizzare il kit di riparazione per più di 40 minuti consecutivi.
● I componenti del kit di riparazione si riscaldano durante l’uso. Prestare particolare
attenzione mentre si maneggia il kit di riparazione durante e dopo l’uso. Evitare di
toccare la parte metallica che collega la bomboletta e il compressore. È infatti
molto calda.
● Non fissare l’adesivo di avvertenza delle velocità del veicolo su un’area diversa da
quella indicata. Se l’adesivo viene applicato su un’area in cui si trova un airbag
SRS, ad esempio sull’imbottitura del volante, potrebbe impedire il funzionamento
corretto dell’airbag SRS.
