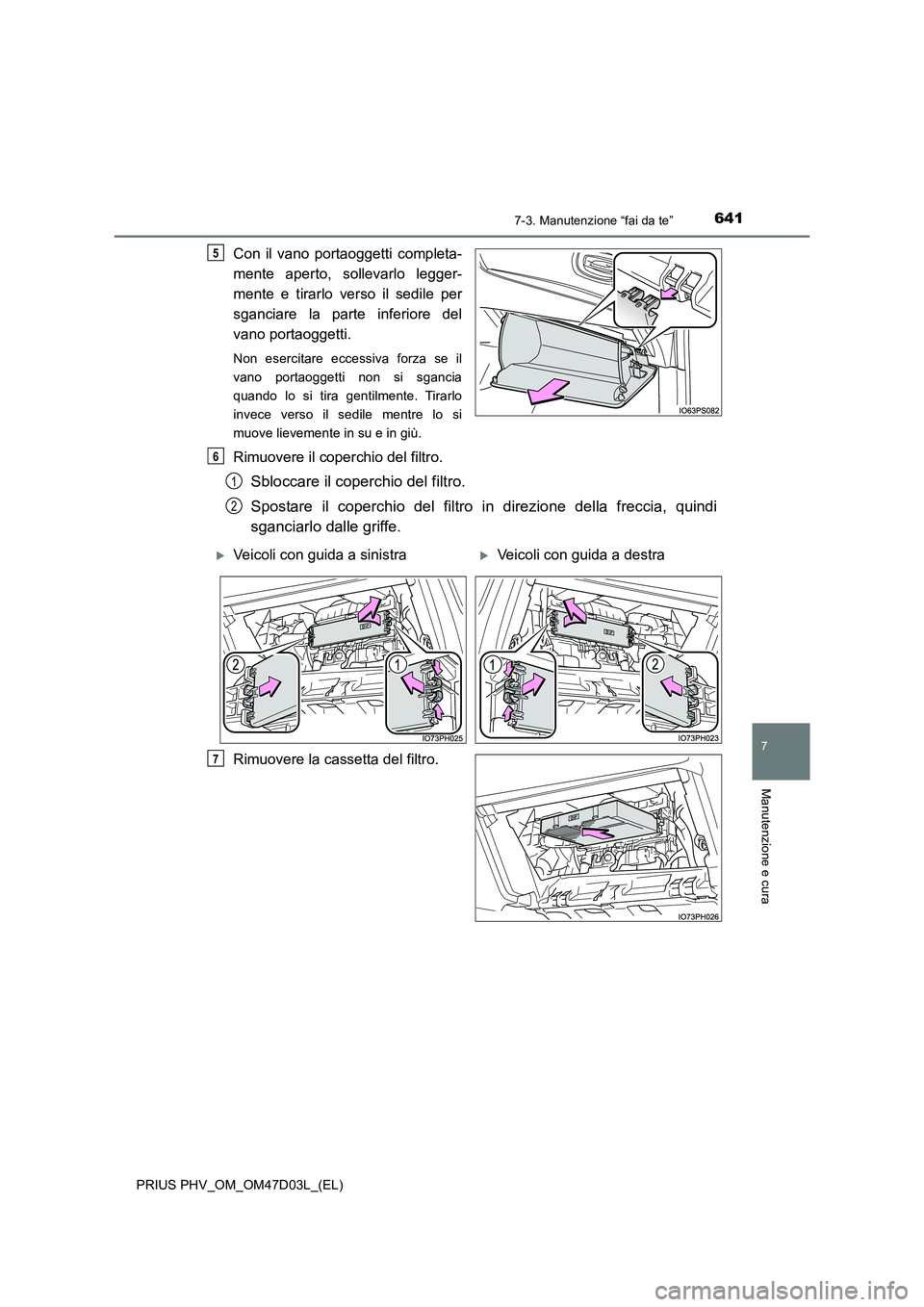

6417-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
7
Manutenzione e cura
Con il vano portaoggetti completa-
mente aperto, sollevarlo legger-
mente e tirarlo verso il sedile per
sganciare la parte inferiore del
vano portaoggetti.
Non esercitare eccessiva forza se il
vano portaoggetti non si sgancia
quando lo si tira gentilmente. Tirarlo
invece verso il sedile mentre lo si
muove lievemente in su e in giù.
Rimuovere il coperchio del filtro.
Sbloccare il coperchio del filtro.
Spostare il coperchio del filtro in direzione della freccia, quindi
sganciarlo dalle griffe.
Rimuovere la cassetta del filtro.
5
6
1
2
Veicoli con guida a sinistraVeicoli con guida a destra
7

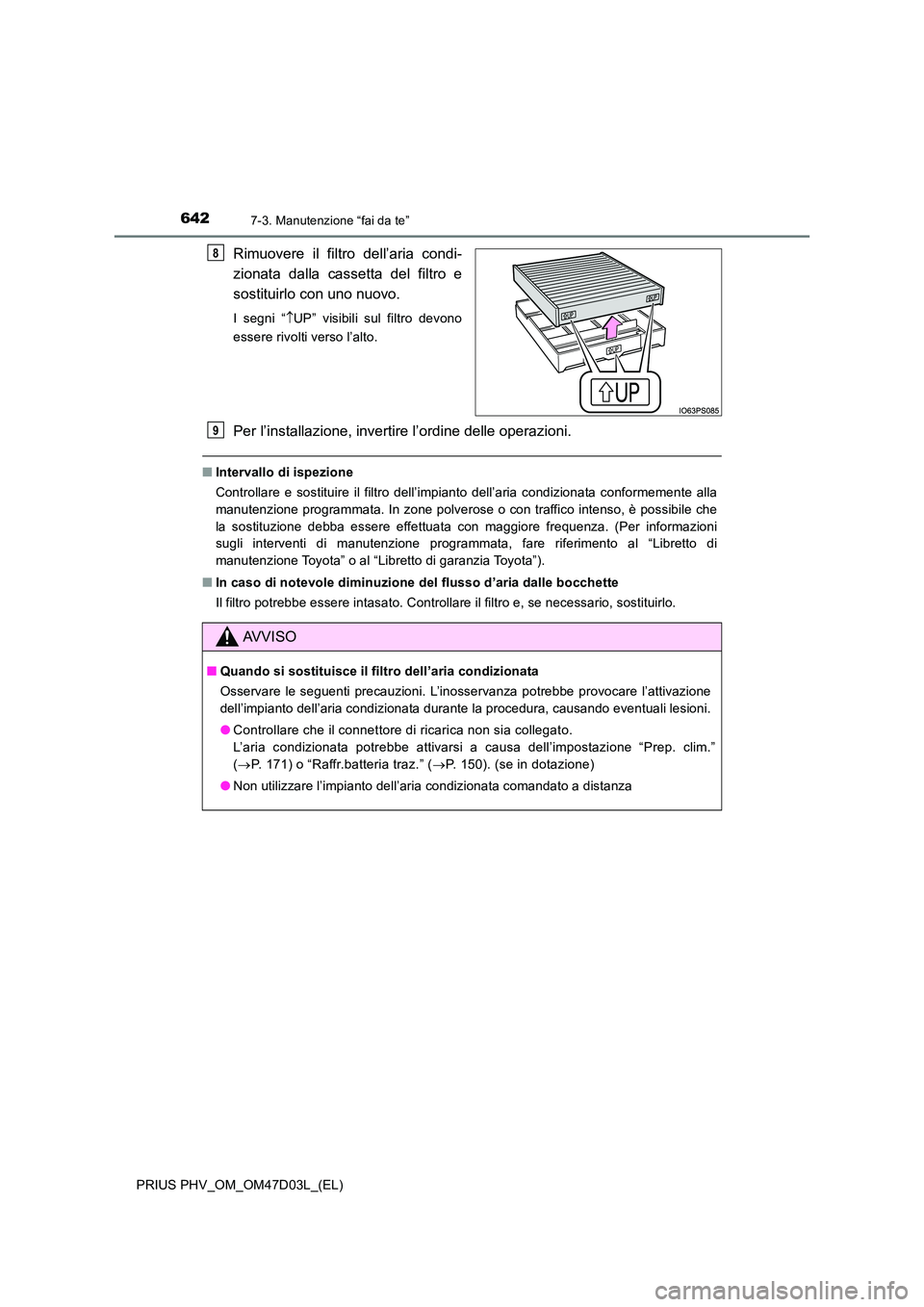

6427-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
Rimuovere il filtro dell’aria condi-
zionata dalla cassetta del filtro e
sostituirlo con uno nuovo.
I segni “ UP” visibili sul filtro devono
essere rivolti verso l’alto.
Per l’installazione, invertire l’ordine delle operazioni.
■ Intervallo di ispezione
Controllare e sostituire il filtro dell’impianto dell’aria condizionata conformemente alla
manutenzione programmata. In zone polverose o con traffico intenso, è possibile che
la sostituzione debba essere effettuata con maggiore frequenza. (Per informazioni
sugli interventi di manutenzione programmata, fare riferimento al “Libretto di
manutenzione Toyota” o al “Libretto di garanzia Toyota”).
■ In caso di notevole diminuzione del flusso d’aria dalle bocchette
Il filtro potrebbe essere intasato. Controllare il filtro e, se necessario, sostituirlo.
8
AVVISO
■ Quando si sostituisce il filtro dell’aria condizionata
Osservare le seguenti precauzioni. L’inosservanza potrebbe provocare l’attivazione
dell’impianto dell’aria condizionata durante la procedura, causando eventuali lesioni.
● Controllare che il connettore di ricarica non sia collegato.
L’aria condizionata potrebbe attivarsi a causa dell’impostazione “Prep. clim.”
( P. 171) o “Raffr.batteria traz.” (P. 150). (se in dotazione)
● Non utilizzare l’impianto dell’aria condizionata comandato a distanza
9

6437-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
7
Manutenzione e cura
NOTA
■Quando si usa l’impianto dell’aria condizionata
Assicurarsi che sia sempre installato un filtro.
L’uso dell’impianto dell’aria condizionata senza filtro può causare danni all’impianto.
■ Durante la rimozione del vano portaoggetti
Attenersi sempre alla procedura specificata per la rimozione del vano portaoggetti
( P. 640). Se si rimuove il vano portaoggetti senza seguire la procedura specificata,
la cerniera potrebbe danneggiarsi.
■ Per evitare danni al coperchio del filtro
Quando si sposta il coperchio del filtro nella
direzione della freccia per sganciare il fermo,
fare attenzione a non esercitare eccessiva
forza sulle griffe. In caso contrario, si potreb-
bero danneggiare le griffe.
Veicoli con guida a sinistra
Veicoli con guida a destra

6447-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
Sostituzione gommino del tergicristalli
Afferrando con fermezza il collega-
mento della spazzola del tergicri-
stallo con la mano, premere la
levetta di bloccaggio per sganciare
il fermo, quindi estrarre la spazzola
del tergicristallo.
Allineare la spazzola del tergicri-
stallo con l’attacco sul braccio ter-
gicristallo, quindi farla scorrere
nella direzione da cui era stata
rimossa.
Dopo aver montato la spazzola del ter-
gicristallo, verificare che il collega-
mento sia bloccato.
Per sostituire il gommino del tergicristallo, eseguire la seguente proce-
dura.
Rimozione e montaggio della spazzola del tergicristallo
1
2

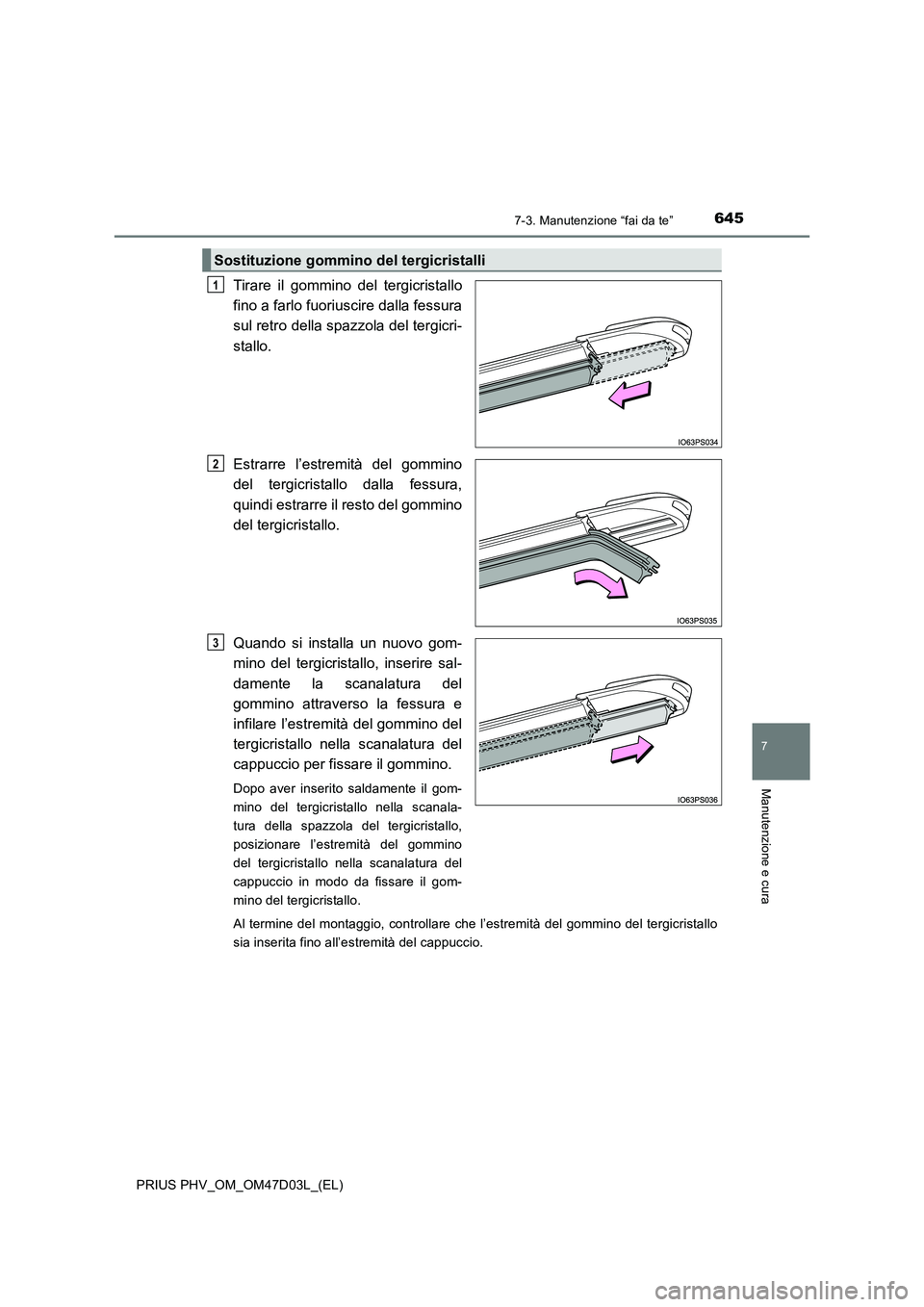

6457-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
7
Manutenzione e cura
Tirare il gommino del tergicristallo
fino a farlo fuoriuscire dalla fessura
sul retro della spazzola del tergicri-
stallo.
Estrarre l’estremità del gommino
del tergicristallo dalla fessura,
quindi estrarre il resto del gommino
del tergicristallo.
Quando si installa un nuovo gom-
mino del tergicristallo, inserire sal-
damente la scanalatura del
gommino attraverso la fessura e
infilare l’estremità del gommino del
tergicristallo nella scanalatura del
cappuccio per fissare il gommino.
Dopo aver inserito saldamente il gom-
mino del tergicristallo nella scanala-
tura della spazzola del tergicristallo,
posizionare l’estremità del gommino
del tergicristallo nella scanalatura del
cappuccio in modo da fissare il gom-
mino del tergicristallo.
Al termine del montaggio, controllare che l’estremità del gommino del tergicristallo
sia inserita fino all’estremità del cappuccio.
Sostituzione gommino del tergicristalli
1
2
3

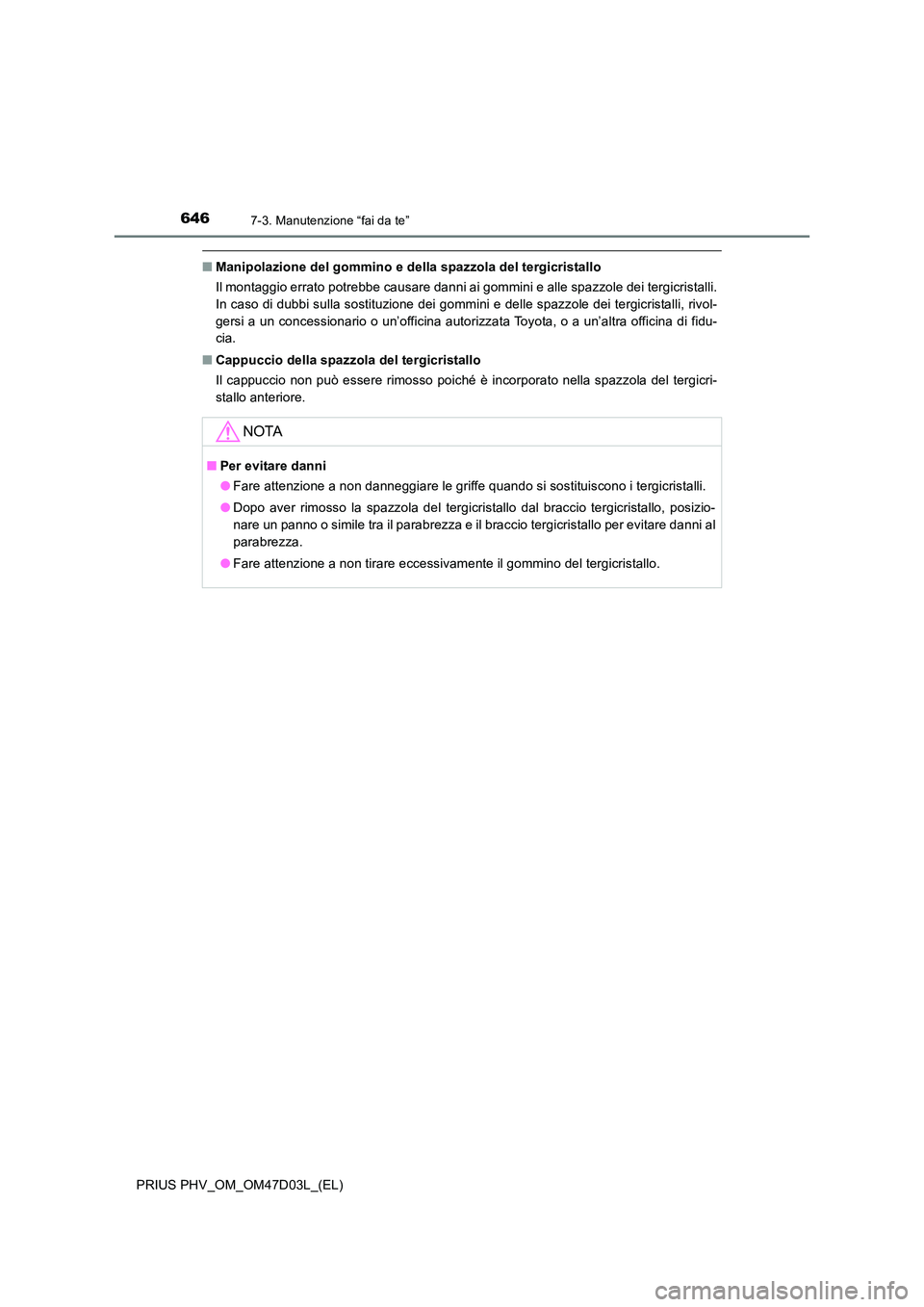

6467-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
■Manipolazione del gommino e della spazzola del tergicristallo
Il montaggio errato potrebbe causare danni ai gommini e alle spazzole dei tergicristalli.
In caso di dubbi sulla sostituzione dei gommini e delle spazzole dei tergicristalli, rivol-
gersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fidu-
cia.
■ Cappuccio della spazzola del tergicristallo
Il cappuccio non può essere rimosso poiché è incorporato nella spazzola del tergicri-
stallo anteriore.
NOTA
■ Per evitare danni
● Fare attenzione a non danneggiare le griffe quando si sostituiscono i tergicristalli.
● Dopo aver rimosso la spazzola del tergicristallo dal braccio tergicristallo, posizio-
nare un panno o simile tra il parabrezza e il braccio tergicristallo per evitare danni al
parabrezza.
● Fare attenzione a non tirare eccessivamente il gommino del tergicristallo.

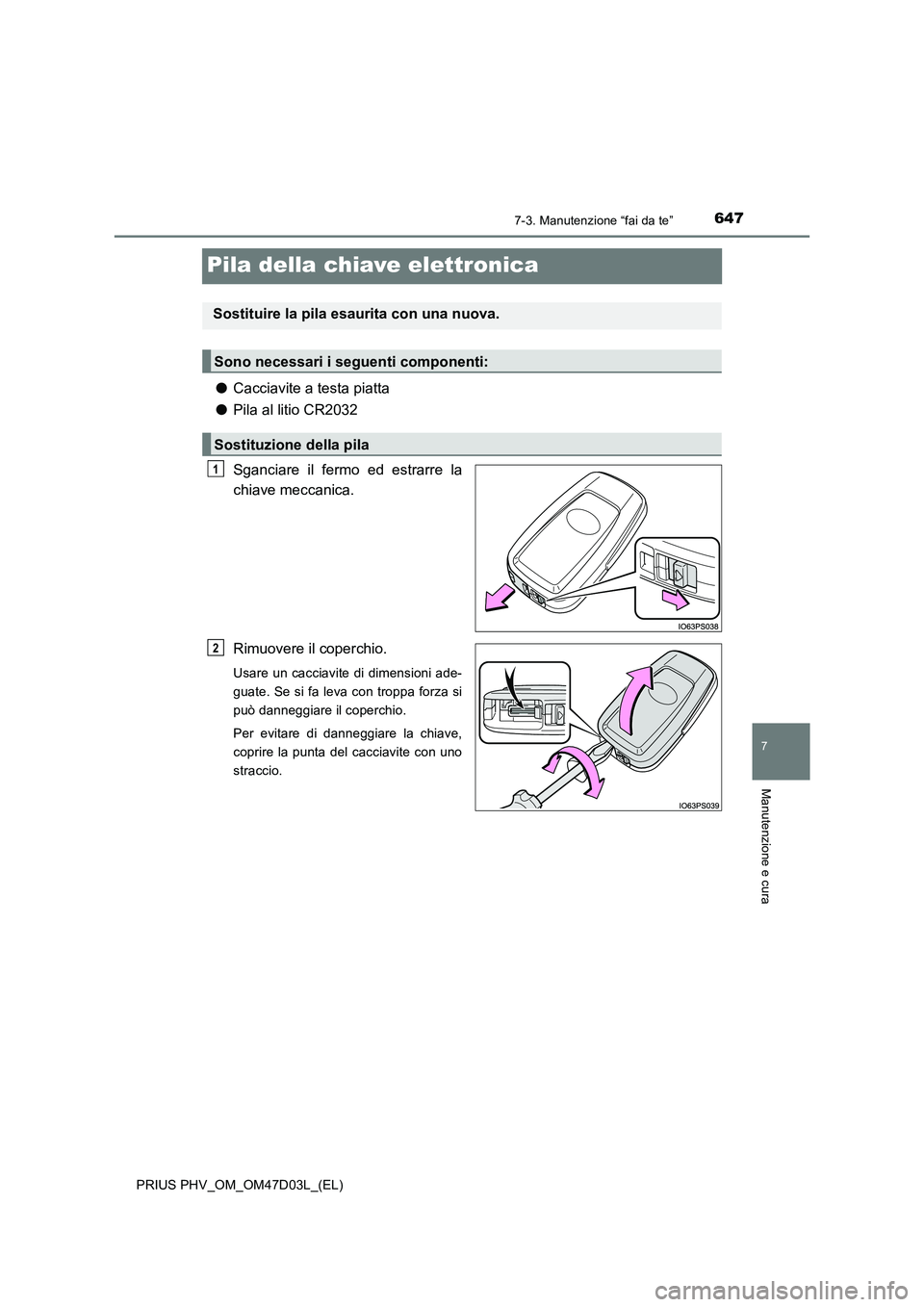

6477-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
7
Manutenzione e cura
Pila della chiave elettronica
●Cacciavite a testa piatta
●Pila al litio CR2032
Sganciare il fermo ed estrarre la
chiave meccanica.
Rimuovere il coperchio.
Usare un cacciavite di dimensioni ade-
guate. Se si fa leva con troppa forza si
può danneggiare il coperchio.
Per evitare di danneggiare la chiave,
coprire la punta del cacciavite con uno
straccio.
Sostituire la pila esaurita con una nuova.
Sono necessari i seguenti componenti:
Sostituzione della pila
1
2

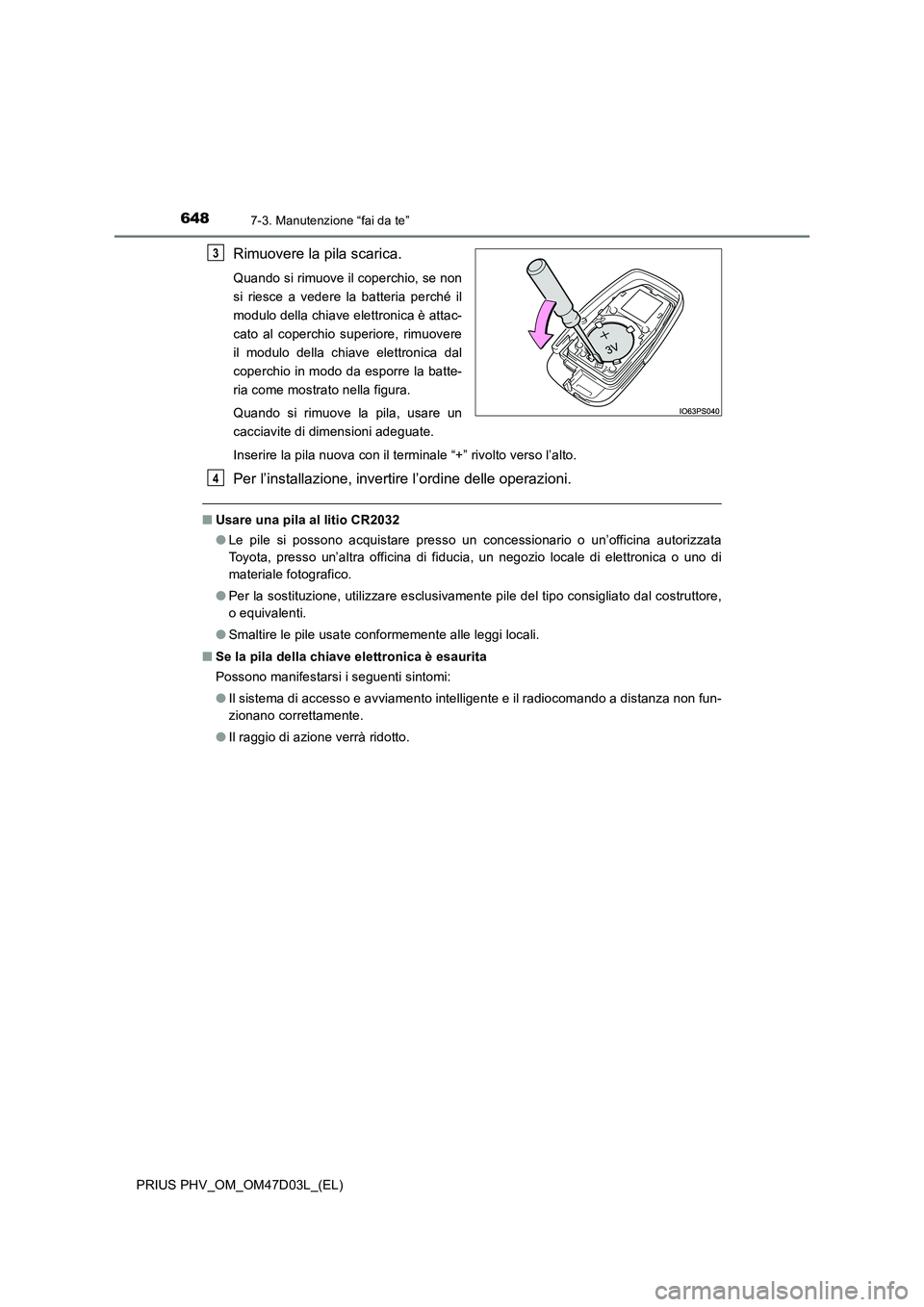

6487-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
Rimuovere la pila scarica.
Quando si rimuove il coperchio, se non
si riesce a vedere la batteria perché il
modulo della chiave elettronica è attac-
cato al coperchio superiore, rimuovere
il modulo della chiave elettronica dal
coperchio in modo da esporre la batte-
ria come mostrato nella figura.
Quando si rimuove la pila, usare un
cacciavite di dimensioni adeguate.
Inserire la pila nuova con il terminale “+” rivolto verso l’alto.
Per l’installazione, invertire l’ordine delle operazioni.
■Usare una pila al litio CR2032
●Le pile si possono acquistare presso un concessionario o un’officina autorizzata
Toyota, presso un’altra officina di fiducia, un negozio locale di elettronica o uno di
materiale fotografico.
●Per la sostituzione, utilizzare esclusivamente pile del tipo consigliato dal costruttore,
o equivalenti.
●Smaltire le pile usate conformemente alle leggi locali.
■Se la pila della chiave elettronica è esaurita
Possono manifestarsi i seguenti sintomi:
●Il sistema di accesso e avviamento intelligente e il radiocomando a distanza non fun-
zionano correttamente.
●Il raggio di azione verrà ridotto.
