2653. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

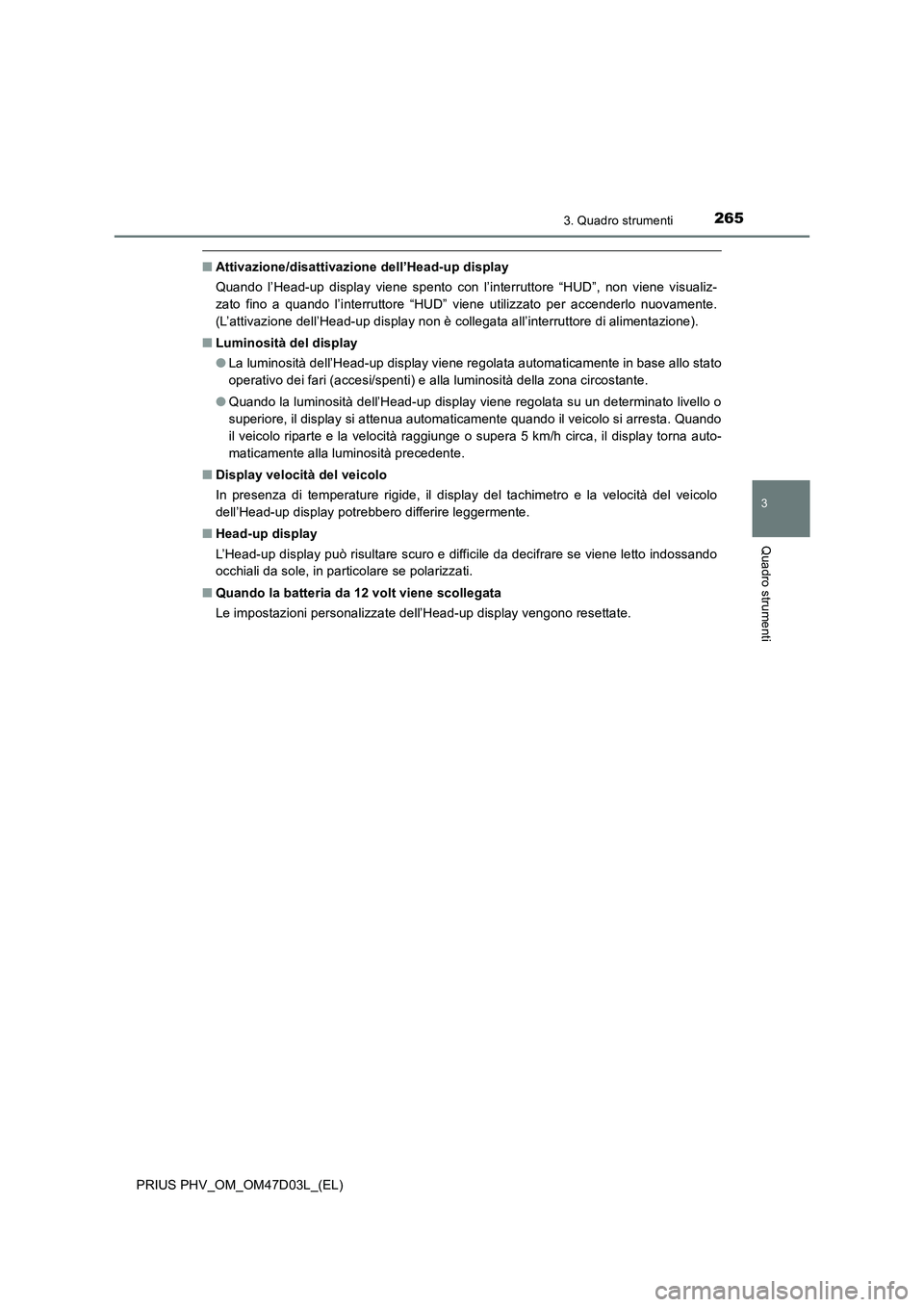

■Attivazione/disattivazione dell’Head-up display
Quando l’Head-up display viene spento con l’interruttore “HUD”, non viene visualiz-
zato fino a quando l’interruttore “HUD” viene utilizzato per accenderlo nuovamente.
(L’attivazione dell’Head-up display non è collegata all’interruttore di alimentazione).
■Luminosità del display
●La luminosità dell’Head-up display viene regolata automaticamente in base allo stato
operativo dei fari (accesi/spenti) e alla luminosità della zona circostante.
●Quando la luminosità dell’Head-up display viene regolata su un determinato livello o
superiore, il display si attenua automaticamente quando il veicolo si arresta. Quando
il veicolo riparte e la velocità raggiunge o supera 5 km/h circa, il display torna auto-
maticamente alla luminosità precedente.
■Display velocità del veicolo
In presenza di temperature rigide, il display del tachimetro e la velocità del veicolo
dell’Head-up display potrebbero differire leggermente.
■Head-up display
L’Head-up display può risultare scuro e difficile da decifrare se viene letto indossando
occhiali da sole, in particolare se polarizzati.
■Quando la batteria da 12 volt viene scollegata
Le impostazioni personalizzate dell’Head-up display vengono resettate.

2663. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
AVVISO
■Prima di usare l’Head-up display
● Controllare che la posizione e la luminosità dell’immagine dell’Head-up display non
comprometta la guida sicura del veicolo. La regolazione non appropriata della posi-
zione o della luminosità dell’immagine può limitare la visuale del conducente e cau-
sare incidenti, con conseguenti lesioni gravi, anche letali.
● Non fissare continuamente l’Head-up display durante la guida poiché si potrebbero
non notare pedoni, oggetti sulla strada, ecc., davanti al veicolo.
NOTA
■ Per evitare danni ai componenti
● Non toccare l’interno del proiettore dell’Head-up display o inserire oggetti affilati o
simili all’interno del proiettore.
Così facendo si potrebbero provocare anomalie meccaniche.
● Non collocare bevande in prossimità del pro-
iettore dell’Head-up display. Se il proiettore
si dovesse bagnare, ne potrebbero conse-
guire anomalie elettriche.
● Non collocare oggetti o adesivi sul proiettore
dell’Head-up display.
Così facendo si potrebbero interrompere le
indicazioni dell’Head-up display.
Proiettore display

2673. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
3
Quadro strumenti
Schermata di monitoraggio energetico/con-
sumo carburante
◆Display multi-informazioni
 P. 225
◆Schermata dell’impianto audio
Visualizzazione schermate di monitoraggio energetico, informazioni di
viaggio o dati storici.
Premere il pulsante .
Selezionare “Controllo energia”, “Informazioni sul viaggio” o “Dati
precedenti”.
È possibile visualizzare lo stato de l veicolo sul display multi-informa-
zioni e sulla schermata dell’impianto audio.
1
2

2683. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■
Riepilogo delle funzioni
La schermata di monitoraggio energetico può essere utilizzata per control-
lare lo stato di guida del veicolo, lo stato operativo del sistema ibrido e lo
stato di rigenerazione dell’energia elettrica.
■Flusso di energia elettrica e dettagli del display
Quando l’energia scorre, compare una freccia e un punto luminoso si spo-
sta per indicare la direzione del flusso di energia. Quando l’energia non
scorre, il punto luminoso non è visibile.
Come interpretare la schermata di monitoraggio energetico
Schermata dell’impianto audio
Quando il veicolo è spinto dal
motore elettrico (motore di tra-
zione)
Quando il veicolo è spinto dal
motore a benzina e dal motore elet-
trico (motore di trazione)
Quando il veicolo è spinto dal
motore a benzina

2693. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Le figure sono riportate solo a titolo esemplificativo e possono differire legger-
mente dalle condizioni reali.

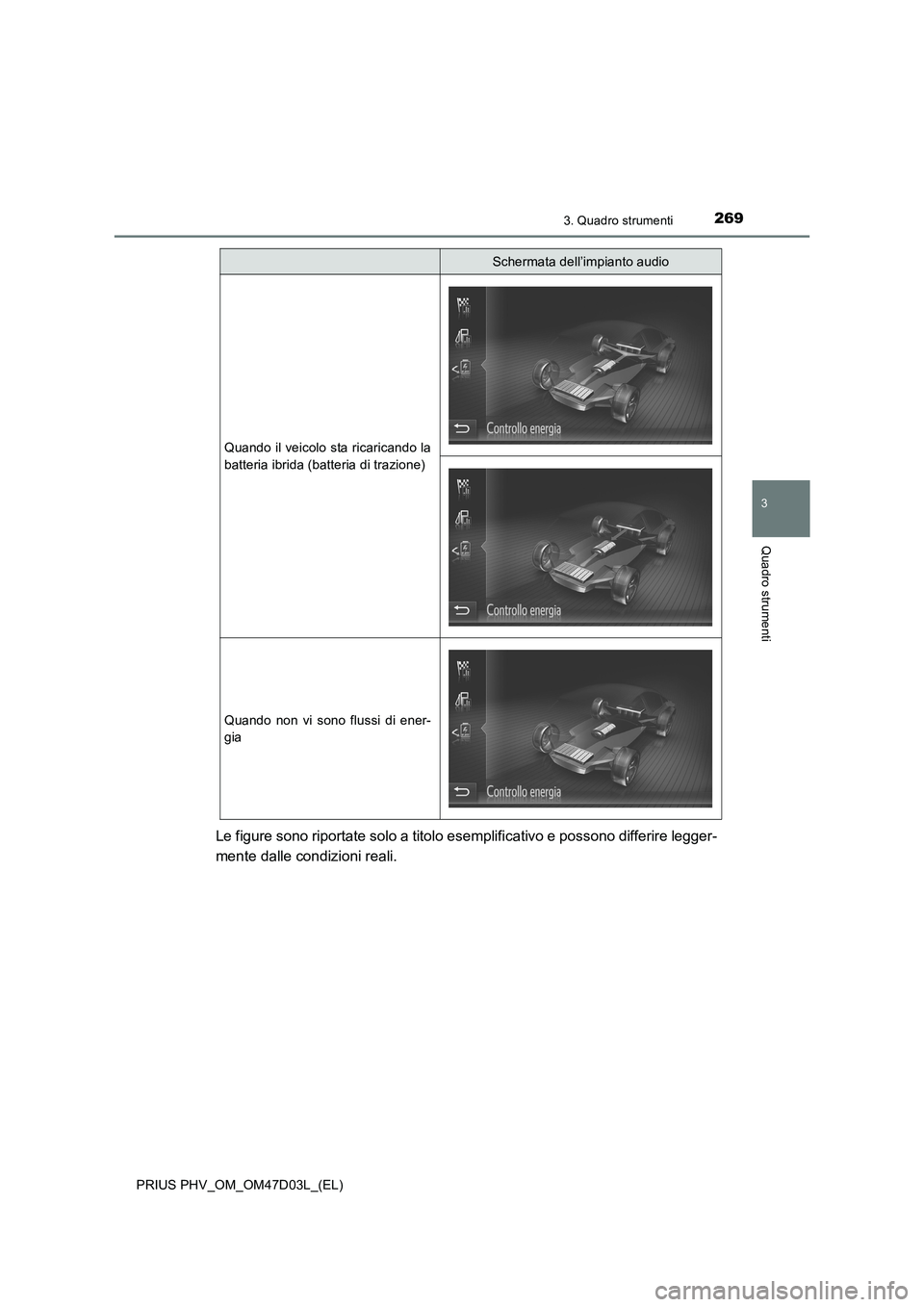

Quando il veicolo sta ricaricando la
batteria ibrida (batteria di trazione)
Quando non vi sono flussi di ener-
gia
Schermata dell’impianto audio

2703. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
La carica corrente residua nella batteria ibrida (batteria di trazione) viene
visualizzata sulla schermata di monitoraggio energetico.
Il sistema passa automaticamente alla modalità HV quando la quantità
necessaria di carica della batteria per la guida in modalità EV non è suffi-
ciente.
La batteria ibrida (batteria di tra-
zione) per la modalità EV è com-
pletamente carica
È presente una carica residua
nella batteria ibrida (batteria di tra-
zione).
La batteria ibrida (batteria di tra-
zione) per la modalità EV è scarica
La batteria ibrida (batteria di tra-
zione) per la modalità HV è com-
pletamente carica
Se la carica della batteria ibrida (batte-
ria di trazione) per la modalità EV è
esaurita, viene visualizzata la carica
della batteria ibrida (batteria di tra-
zione) per la modalità HV.
La carica della batteria ibrida (batteria di trazione) è esaurita
La figura viene riportata a titolo esemplificativo e può differire leggermente dalle
condizioni effettive.
Distanza approssimativa percorribile
utilizzando soltanto il motore elettrico
(motore di trazione).
• Visualizzata solo in modalità EV.
• Quando l’aria condizionata è accesa,
il valore visualizzato potrebbe essere
diverso da quello dell’indicatore del
sistema ibrido. (P. 2 3 6 )
• La figura viene riportata a titolo esem-
plificativo e può differire leggermente
dalle condizioni effettive.
Display della batteria ibrida (batteria di trazione) residua
1
2
3
4
Autonomia EV
5

2713. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■

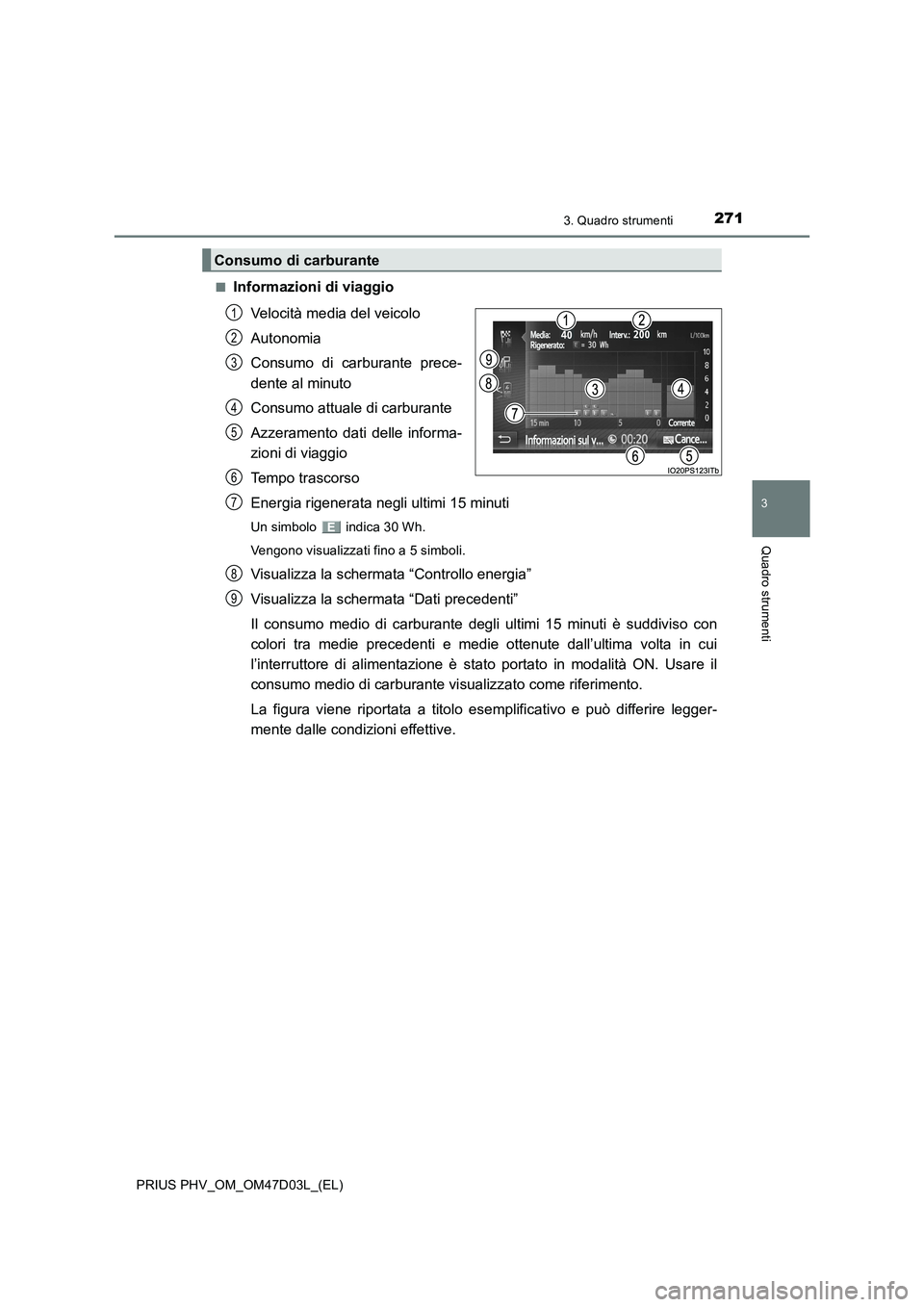

Informazioni di viaggio
Velocità media del veicolo
Autonomia
Consumo di carburante prece-
dente al minuto
Consumo attuale di carburante
Azzeramento dati delle informa-
zioni di viaggio
Tempo trascorso
Energia rigenerata negli ultimi 15 minuti
Un simbolo indica 30 Wh.
Vengono visualizzati fino a 5 simboli.
Visualizza la schermata “Controllo energia”
Visualizza la schermata “Dati precedenti”
Il consumo medio di carburante degli ultimi 15 minuti è suddiviso con
colori tra medie precedenti e medie ottenute dall’ultima volta in cui
l’interruttore di alimentazione è stato portato in modalità ON. Usare il
consumo medio di carburante visualizzato come riferimento.
La figura viene riportata a titolo esemplificativo e può differire legger-
mente dalle condizioni effettive.
Consumo di carburante
1
2
3
4
5
6
7
8
9

2723. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■

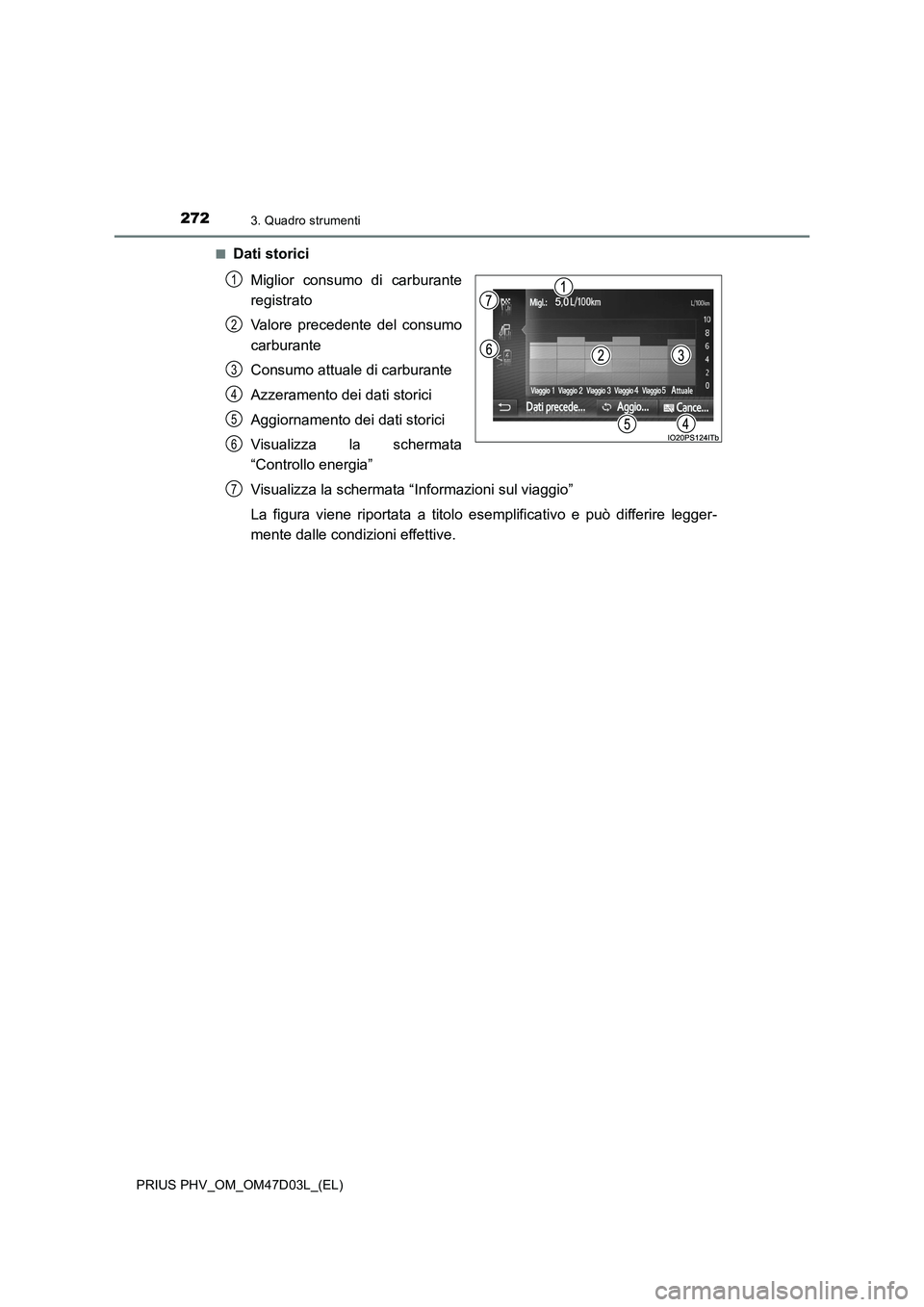

Dati storici
Miglior consumo di carburante
registrato
Valore precedente del consumo
carburante
Consumo attuale di carburante
Azzeramento dei dati storici
Aggiornamento dei dati storici
Visualizza la schermata
“Controllo energia”
Visualizza la schermata “Informazioni sul viaggio”
La figura viene riportata a titolo esemplificativo e può differire legger-
mente dalle condizioni effettive.
1
2
3
4
5
6
7
