2018 TOYOTA PRIUS PLUG-IN HYBRID Manuale duso (in Italian)

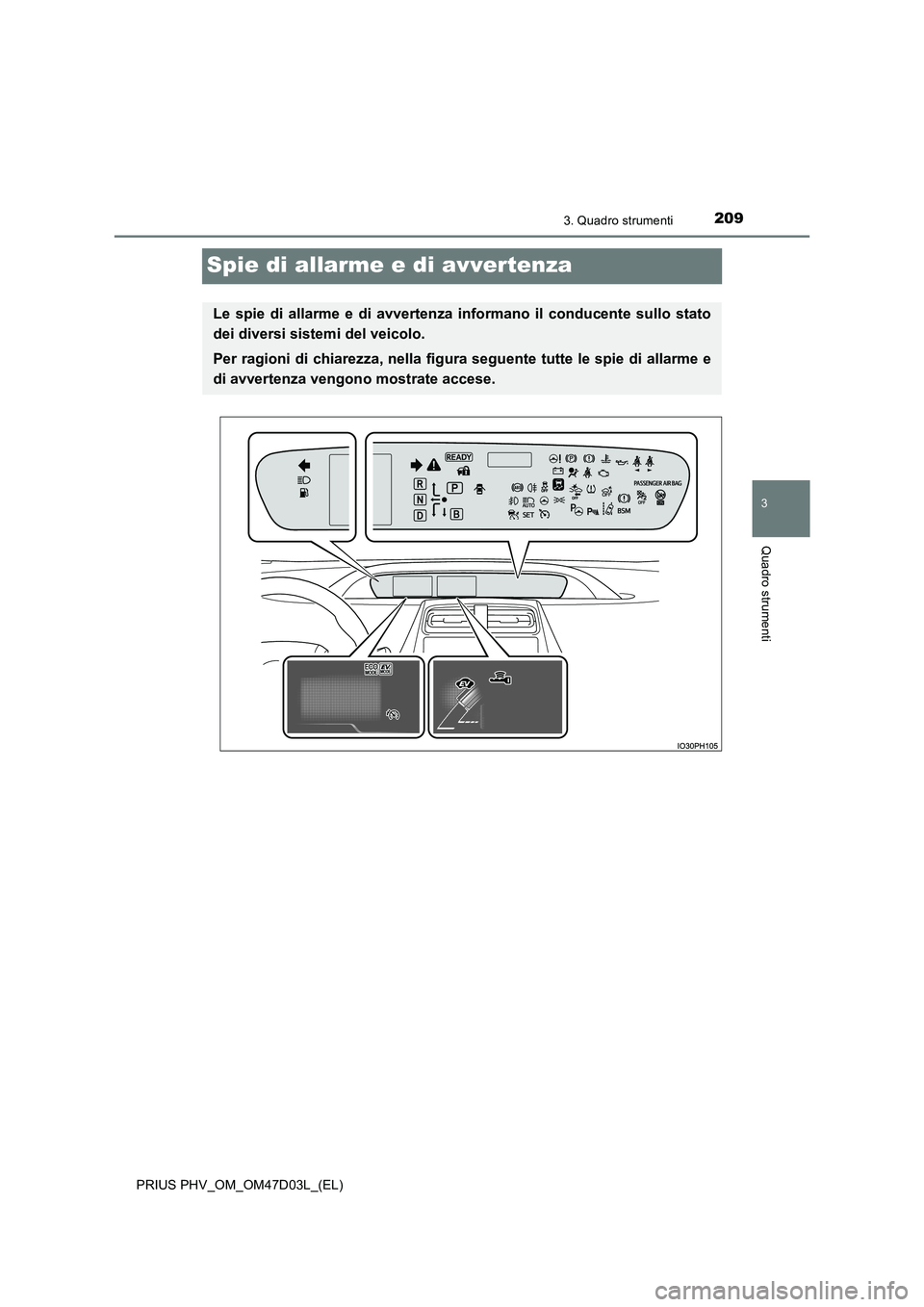

2093. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
3
Quadro strumenti
Spie di allarme e di avvertenza
Le spie di allarme e di avvertenza informano il conducente sullo stato
dei diversi sistemi del veicolo.
Per ragioni di chiarezza, nella figura seguente tutte le spie di allarme e
di avvertenza vengono mostrate accese.

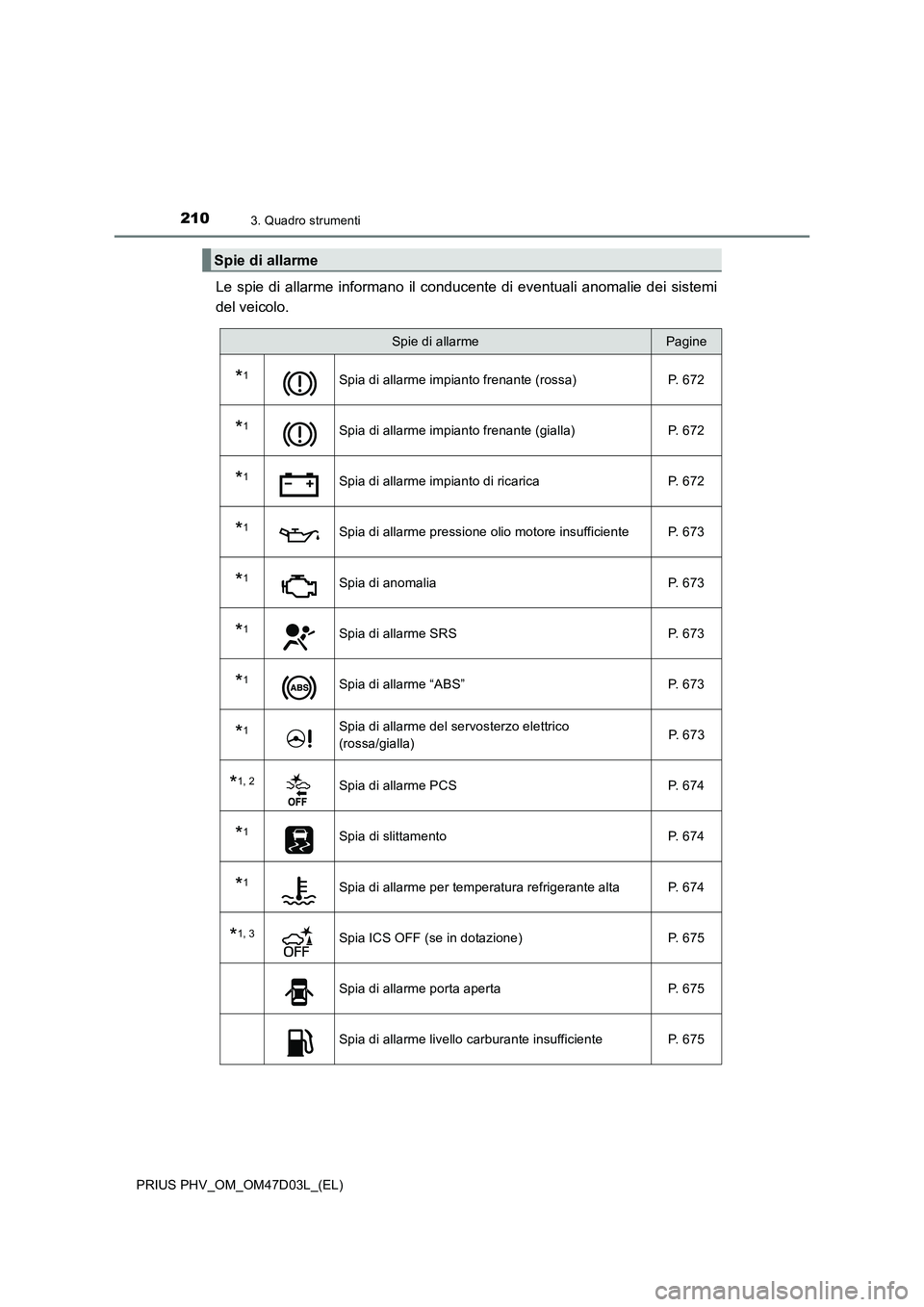

2103. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Le spie di allarme informano il conducente di eventuali anomalie dei sistemi
del veicolo.
Spie di allarme
Spie di allarmePagine
*1Spia di allarme impianto frenante (rossa) P. 672
*1Spia di allarme impianto frenante (gialla) P. 672
*1Spia di allarme impianto di ricarica P. 672
*1Spia di allarme pressione olio motore insufficiente P. 673
*1Spia di anomalia P. 673
*1Spia di allarme SRS P. 673
*1Spia di allarme “ABS” P. 673
*1Spia di allarme del servosterzo elettrico
(rossa/gialla) P. 6 7 3
*1, 2Spia di allarme PCS P. 674
*1Spia di slittamento P. 674
*1Spia di allarme per temperatura refrigerante alta P. 674
*1, 3Spia ICS OFF (se in dotazione) P. 675
Spia di allarme porta aperta P. 675
Spia di allarme livello carburante insufficiente P. 675

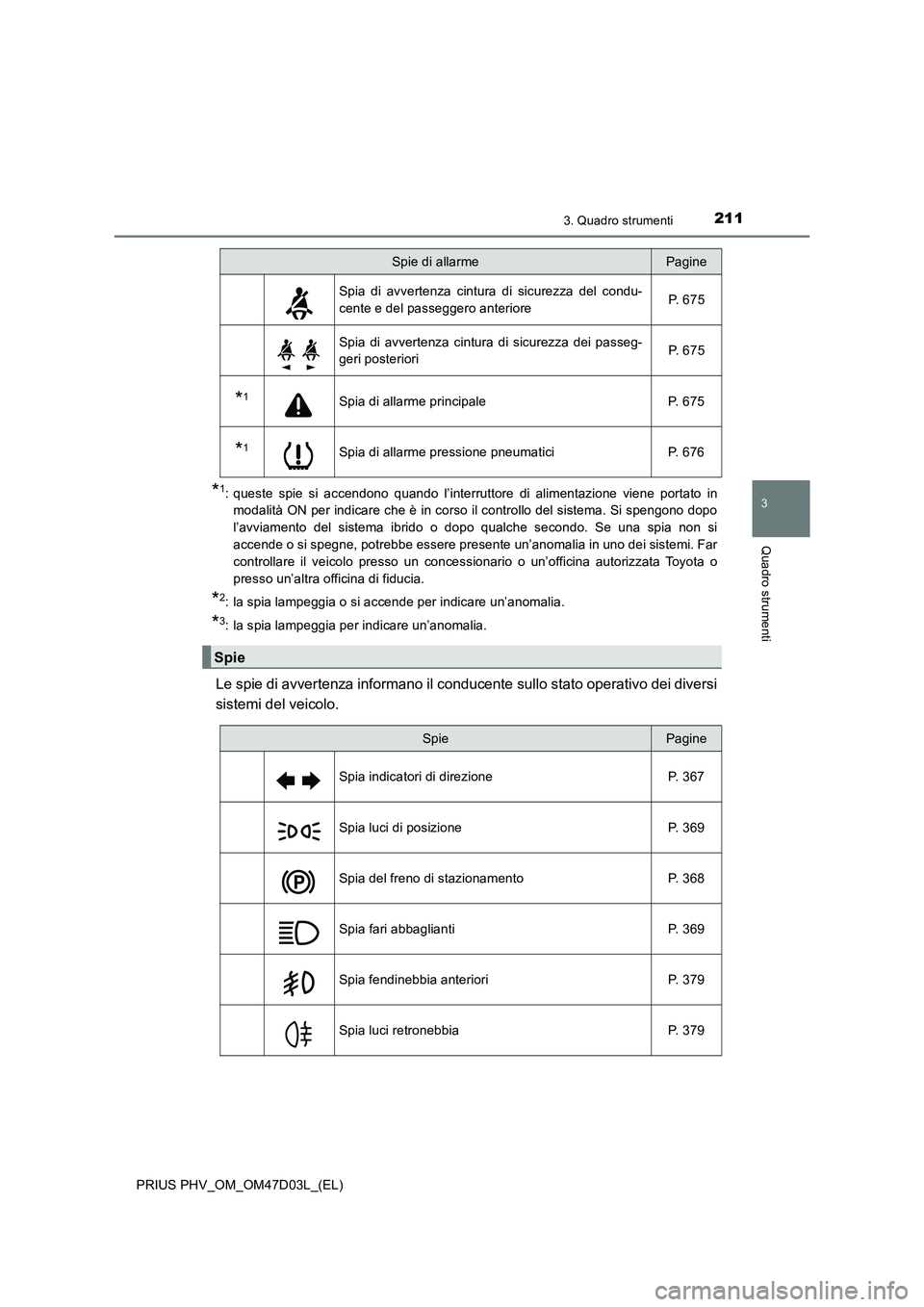

2113. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
*1: queste spie si accendono quando l’interruttore di alimentazione viene portato in
modalità ON per indicare che è in corso il controllo del sistema. Si spengono dopo
l’avviamento del sistema ibrido o dopo qualche secondo. Se una spia non si
accende o si spegne, potrebbe essere presente un’anomalia in uno dei sistemi. Far
controllare il veicolo presso un concessionario o un’officina autorizzata Toyota o
presso un’altra officina di fiducia.
*2: la spia lampeggia o si accende per indicare un’anomalia.
*3: la spia lampeggia per indicare un’anomalia.
Le spie di avvertenza informano il conducente sullo stato operativo dei diversi
sistemi del veicolo.
Spia di avvertenza cintura di sicurezza del condu-
cente e del passeggero anterioreP. 6 7 5
Spia di avvertenza cintura di sicurezza dei passeg-
geri posterioriP. 6 7 5
*1Spia di allarme principale P. 675
*1Spia di allarme pressione pneumatici P. 676
Spie
Spie di allarmePagine
SpiePagine
Spia indicatori di direzione P. 367
Spia luci di posizione P. 369
Spia del freno di stazionamento P. 368
Spia fari abbaglianti P. 369
Spia fendinebbia anteriori P. 379
Spia luci retronebbia P. 379

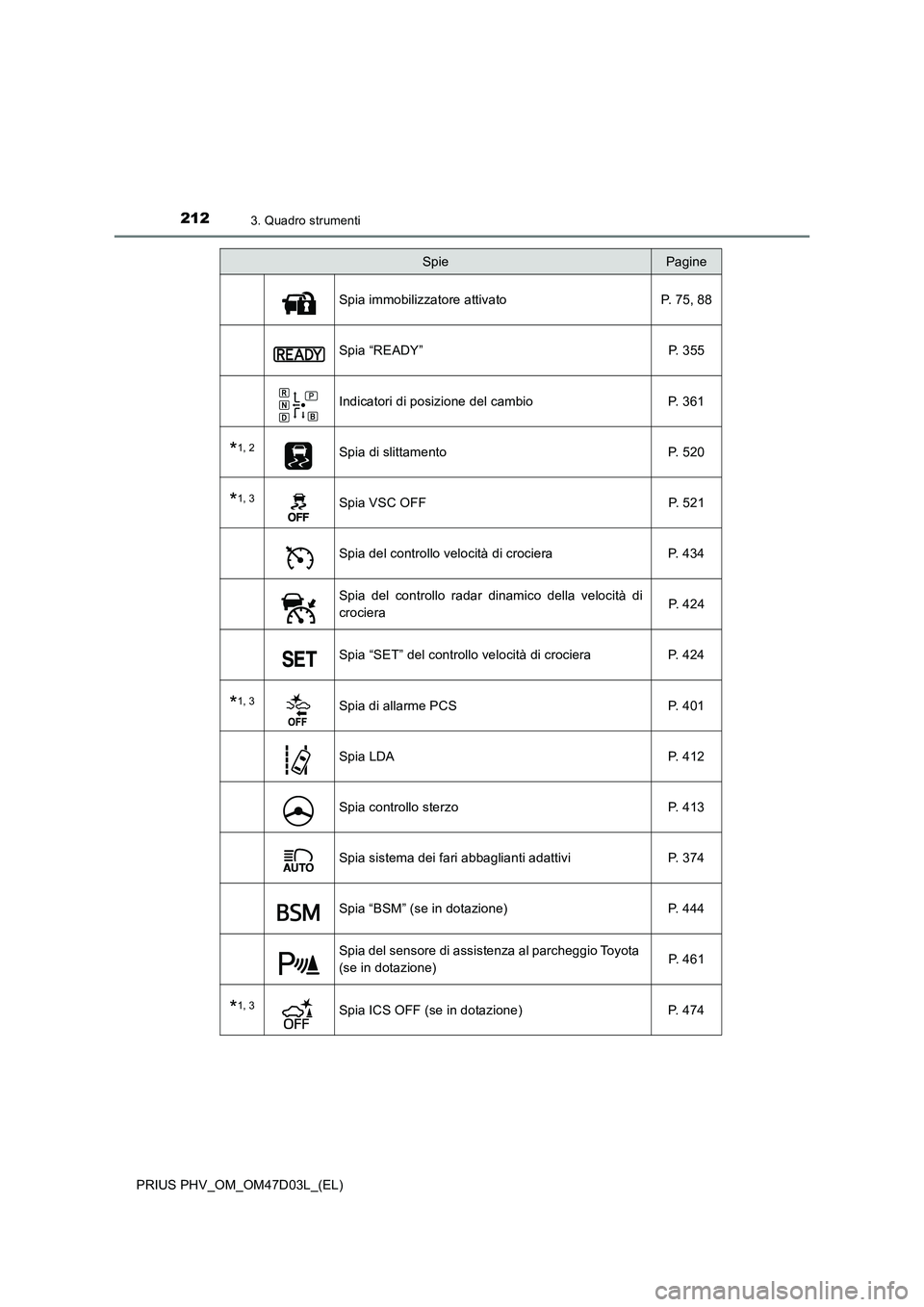

2123. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Spia immobilizzatore attivato P. 75, 88
Spia “READY” P. 355
Indicatori di posizione del cambio P. 361
*1, 2Spia di slittamento P. 520
*1, 3Spia VSC OFF P. 521
Spia del controllo velocità di crociera P. 434
Spia del controllo radar dinamico della velocità di
crociera P. 4 2 4
Spia “SET” del controllo velocità di crociera P. 424
*1, 3Spia di allarme PCS P. 401
Spia LDA P. 412
Spia controllo sterzo P. 413
Spia sistema dei fari abbaglianti adattivi P. 374
Spia “BSM” (se in dotazione) P. 444
Spia del sensore di assistenza al parcheggio Toyota
(se in dotazione) P. 4 6 1
*1, 3Spia ICS OFF (se in dotazione) P. 474
SpiePagine

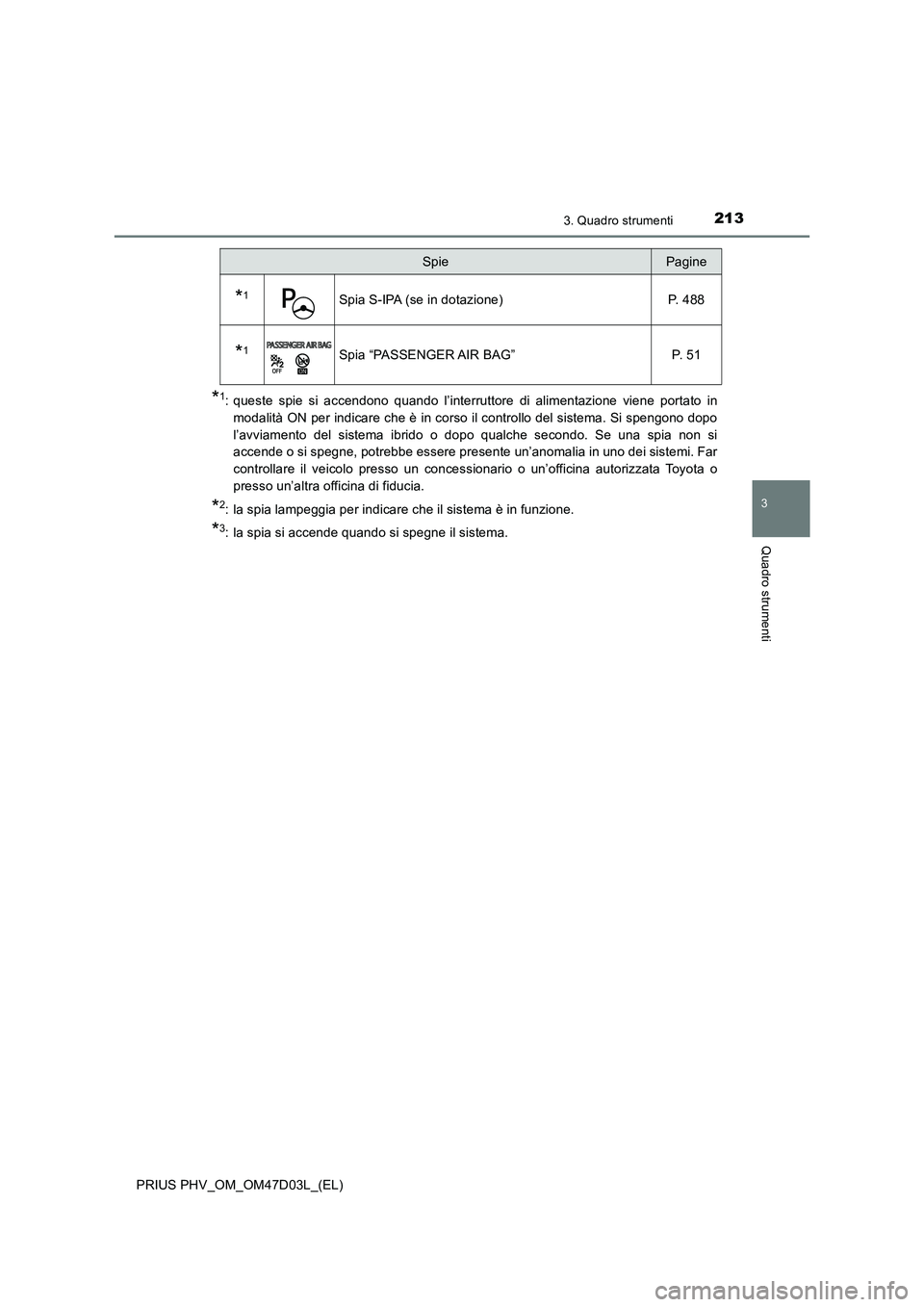

2133. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
*1: queste spie si accendono quando l’interruttore di alimentazione viene portato in
modalità ON per indicare che è in corso il controllo del sistema. Si spengono dopo
l’avviamento del sistema ibrido o dopo qualche secondo. Se una spia non si
accende o si spegne, potrebbe essere presente un’anomalia in uno dei sistemi. Far
controllare il veicolo presso un concessionario o un’officina autorizzata Toyota o
presso un’altra officina di fiducia.
*2: la spia lampeggia per indicare che il sistema è in funzione.
*3: la spia si accende quando si spegne il sistema.
*1Spia S-IPA (se in dotazione) P. 488
*1Spia “PASSENGER AIR BAG” P. 51
SpiePagine

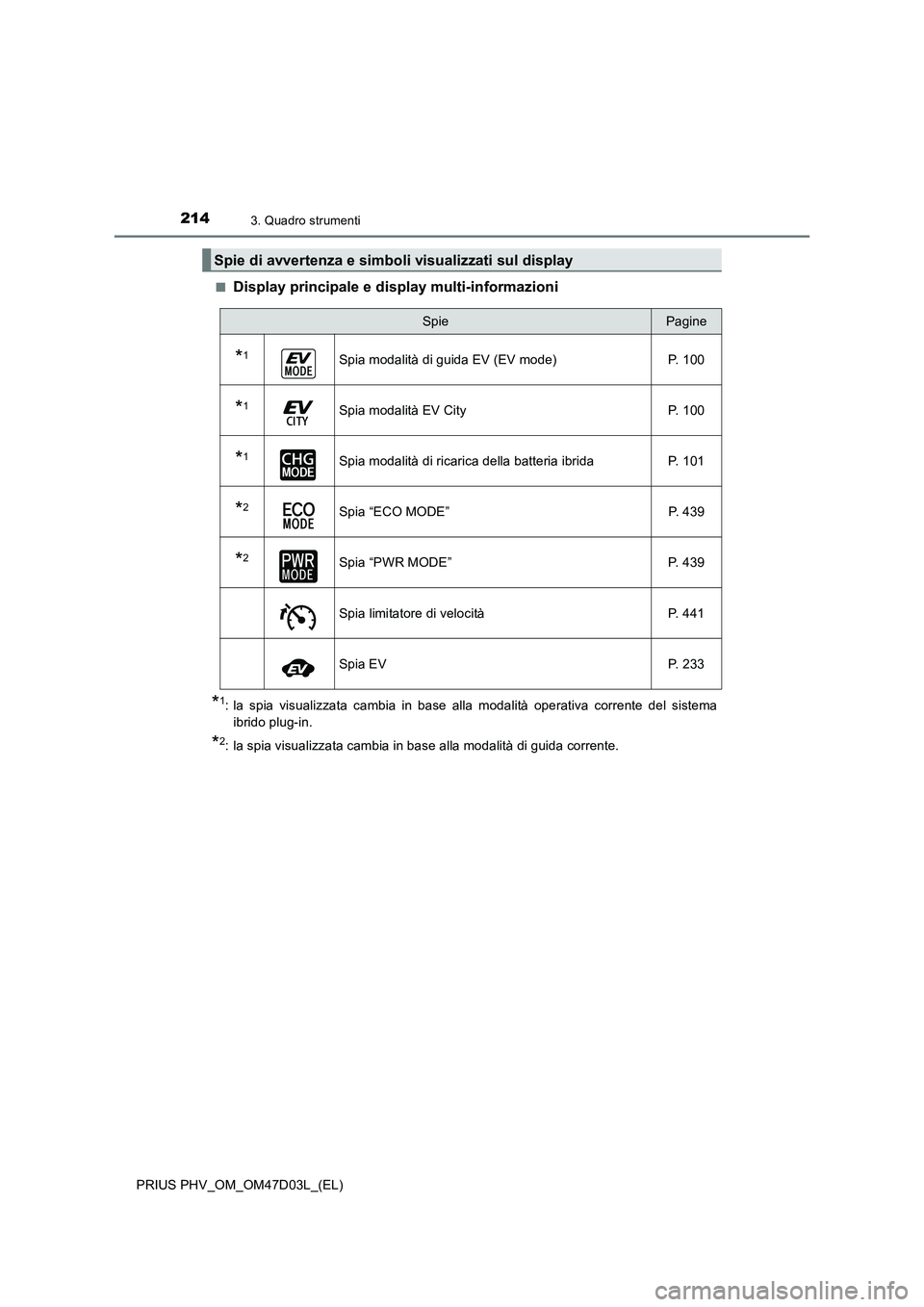

2143. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■
Display principale e display multi-informazioni
*1: la spia visualizzata cambia in base alla modalità operativa corrente del sistema
ibrido plug-in.
*2: la spia visualizzata cambia in base alla modalità di guida corrente.
Spie di avvertenza e simboli visualizzati sul display
SpiePagine
*1Spia modalità di guida EV (EV mode) P. 100
*1Spia modalità EV City P. 100
*1Spia modalità di ricarica della batteria ibrida P. 101
*2Spia “ECO MODE” P. 439
*2Spia “PWR MODE” P. 439
Spia limitatore di velocità P. 441
Spia EV P. 233

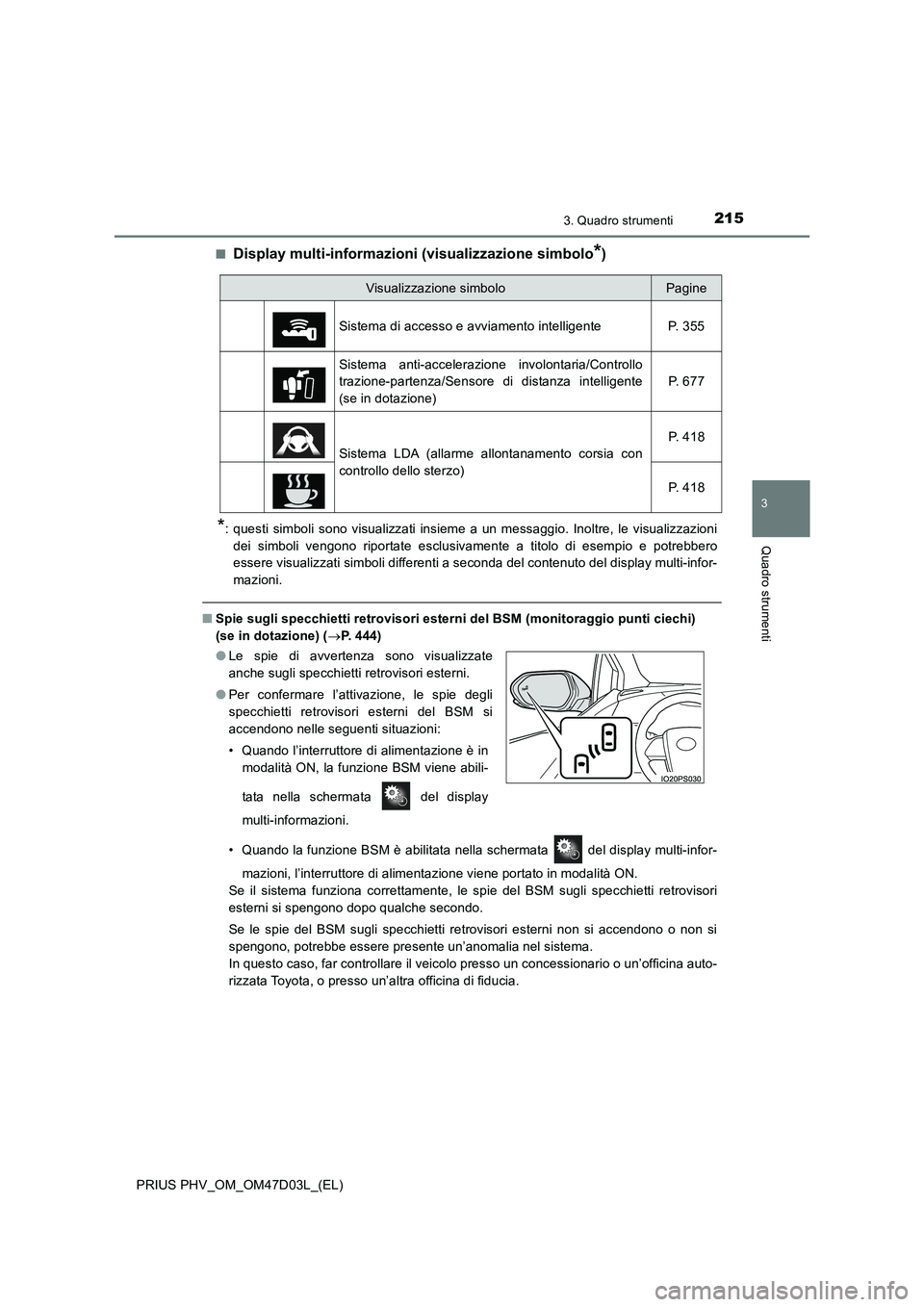

2153. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■
Display multi-informazioni (visualizzazione simbolo*)
*: questi simboli sono visualizzati insieme a un messaggio. Inoltre, le visualizzazioni
dei simboli vengono riportate esclusivamente a titolo di esempio e potrebbero
essere visualizzati simboli differenti a seconda del contenuto del display multi-infor-
mazioni.
■Spie sugli specchietti retrovisori esterni del BSM (monitoraggio punti ciechi)
(se in dotazione) (P. 444)
• Quando la funzione BSM è abilitata nella schermata del display multi-infor-
mazioni, l’interruttore di alimentazione viene portato in modalità ON.
Se il sistema funziona correttamente, le spie del BSM sugli specchietti retrovisori
esterni si spengono dopo qualche secondo.
Se le spie del BSM sugli specchietti retrovisori esterni non si accendono o non si
spengono, potrebbe essere presente un’anomalia nel sistema.
In questo caso, far controllare il veicolo presso un concessionario o un’officina auto-
rizzata Toyota, o presso un’altra officina di fiducia.
Visualizzazione simboloPagine
Sistema di accesso e avviamento intelligente P. 355
Sistema anti-accelerazione involontaria/Controllo
trazione-partenza/Sensore di distanza intelligente
(se in dotazione)P. 6 7 7
Sistema LDA (allarme allontanamento corsia con
controllo dello sterzo)P. 4 1 8
P. 4 1 8
●Le spie di avvertenza sono visualizzate
anche sugli specchietti retrovisori esterni.
●Per confermare l’attivazione, le spie degli
specchietti retrovisori esterni del BSM si
accendono nelle seguenti situazioni:
• Quando l’interruttore di alimentazione è in
modalità ON, la funzione BSM viene abili-
tata nella schermata del display
multi-informazioni.

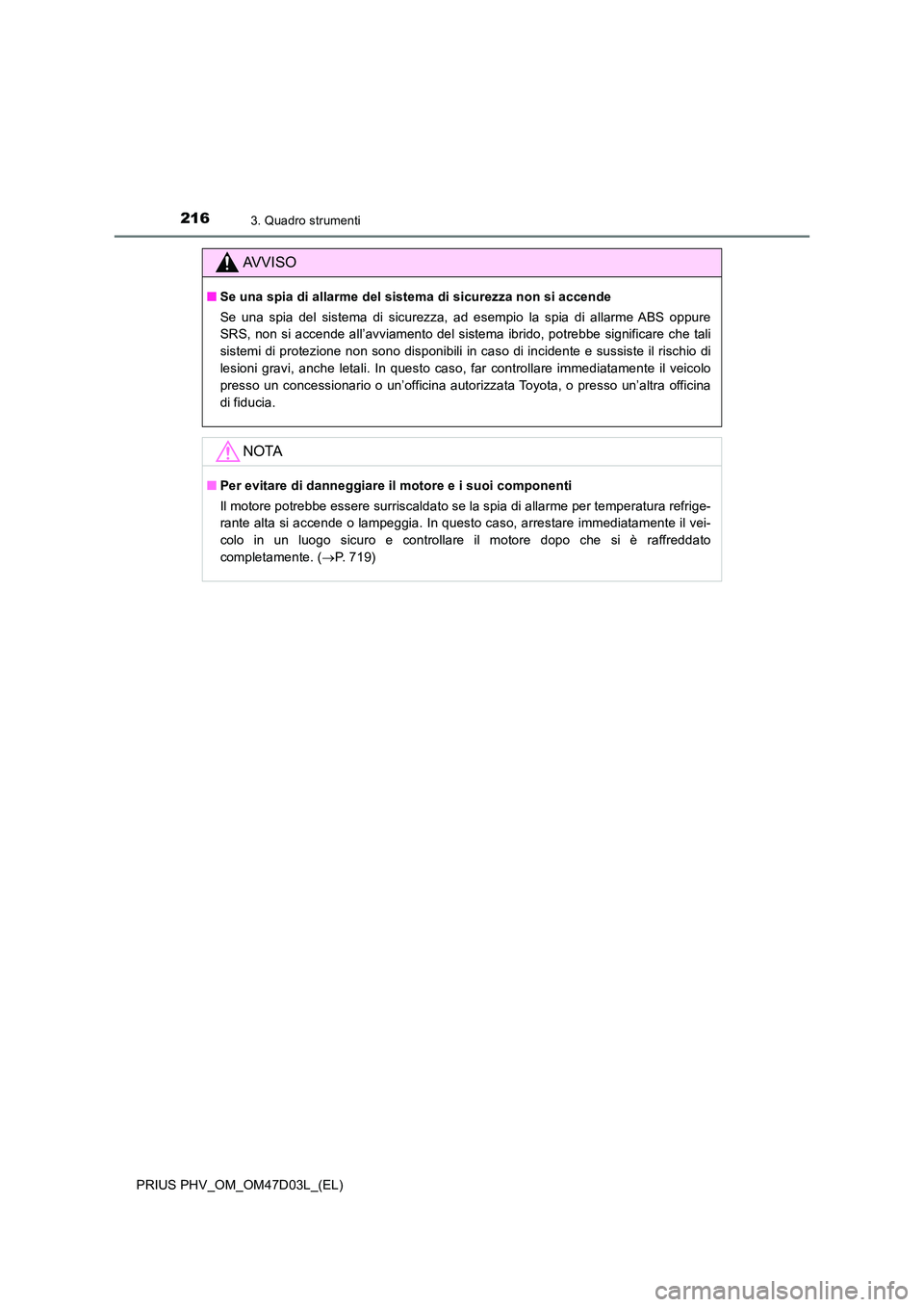

2163. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
AVVISO
■Se una spia di allarme del sistema di sicurezza non si accende
Se una spia del sistema di sicurezza, ad esempio la spia di allarme ABS oppure
SRS, non si accende all’avviamento del sistema ibrido, potrebbe significare che tali
sistemi di protezione non sono disponibili in caso di incidente e sussiste il rischio di
lesioni gravi, anche letali. In questo caso, far controllare immediatamente il veicolo
presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina
di fiducia.
NOTA
■ Per evitare di danneggiare il motore e i suoi componenti
Il motore potrebbe essere surriscaldato se la spia di allarme per temperatura refrige-
rante alta si accende o lampeggia. In questo caso, arrestare immediatamente il vei-
colo in un luogo sicuro e controllare il motore dopo che si è raffreddato
completamente. ( P. 719)
