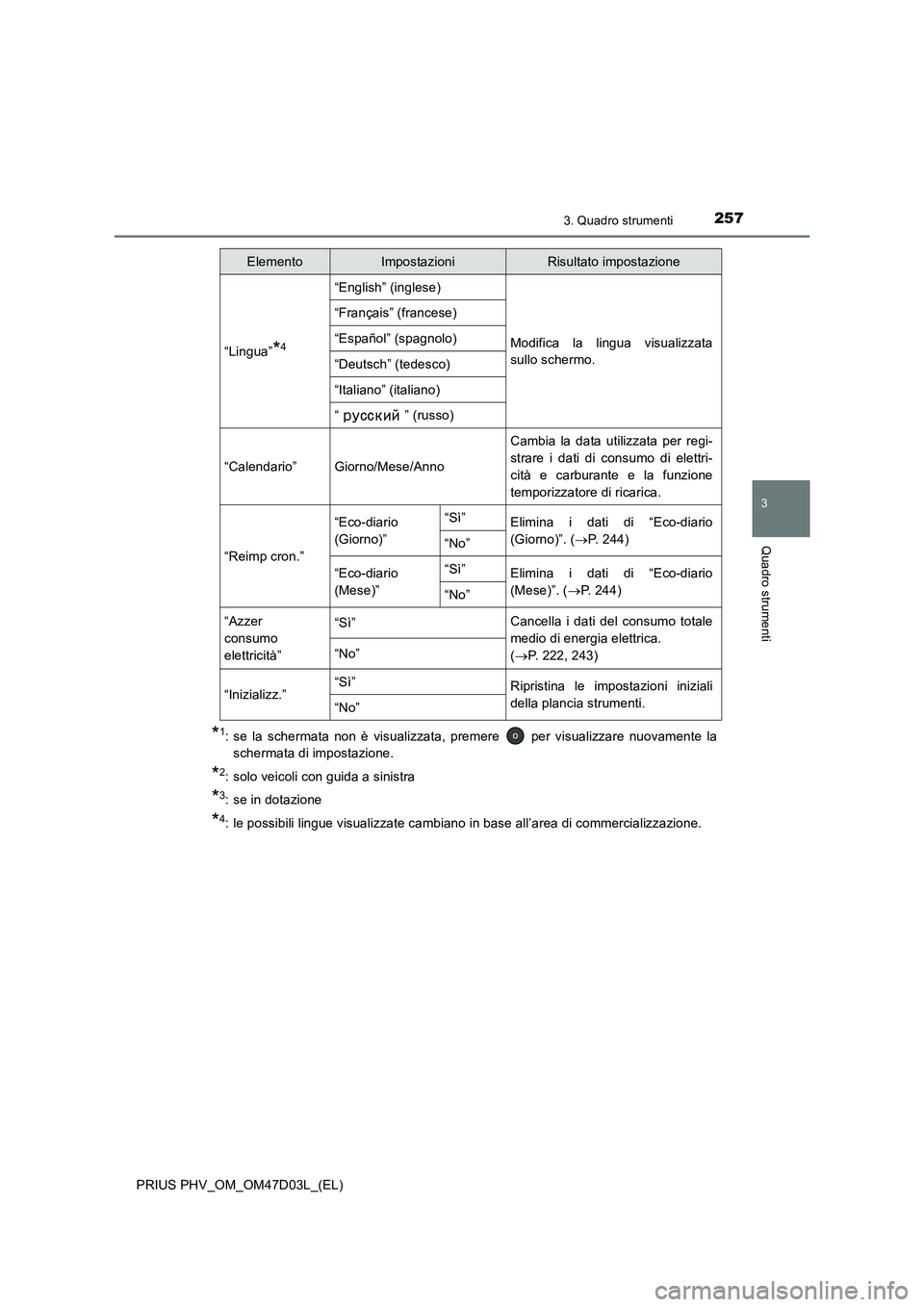

2573. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
*1: se la schermata non è visualizzata, premere per visualizzare nuovamente la
schermata di impostazione.
*2: solo veicoli con guida a sinistra
*3: se in dotazione
*4: le possibili lingue visualizzate cambiano in base all’area di commercializzazione.
“Lingua”*4
“English” (inglese)
Modifica la lingua visualizzata
sullo schermo.
“Français” (francese)
“Español” (spagnolo)
“Deutsch” (tedesco)
“Italiano” (italiano)
“ ” (russo)
“Calendario”
Giorno/Mese/Anno
Cambia la data utilizzata per regi-
strare i dati di consumo di elettri-
cità e carburante e la funzione
temporizzatore di ricarica.
“Reimp cron.”
“Eco-diario
(Giorno)”“Sì”Elimina i dati di “Eco-diario
(Giorno)”. (P. 244)
“No”
“Eco-diario
(Mese)”“Sì”Elimina i dati di “Eco-diario
(Mese)”. (P. 244)
“No”
“Azzer
consumo
elettricità”“Sì”Cancella i dati del consumo totale
medio di energia elettrica.
(P. 222, 243)
“No”
“Inizializz.”“Sì”Ripristina le impostazioni iniziali
della plancia strumenti.
“No”
ElementoImpostazioniRisultato impostazione

2583. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
■Voci di impostazione
●Le voci di impostazione “Cont. pers.” e “Personalizzazione veicolo” non sono selezio-
nabili durante la guida e non si possono usare.
Inoltre, la schermata delle impostazioni viene provvisoriamente disattivata nelle
seguenti situazioni.
• Viene visualizzato un messaggio di allarme.
• Il veicolo si mette in movimento.
●Le impostazioni per funzioni non disponibili sul veicolo non sono visualizzate.
●Quando una funzione viene disattivata, le impostazioni di tale funzione non sono
selezionabili.
■Impostazione del calendario
Il contenuto delle impostazioni del calendario è collegato alle informazioni registrate di
“Eco-diario” (P. 244). Quando la data del calendario viene modificata, il valore “Eco-
diario” viene elaborato come segue:
*: le informazioni mese/data non registrate sono impostate su “0” o “0.0”.
Contenuto della modifica della dataDati “Eco-diario”
Data cambiata a una data futuraNon cancellato*
Data cambiata a un giorno del mese pre-
cedenteTutto cancellato
Data cambiata a una data precedente
nel mese attualeCancellati solo i dati “Giorno”

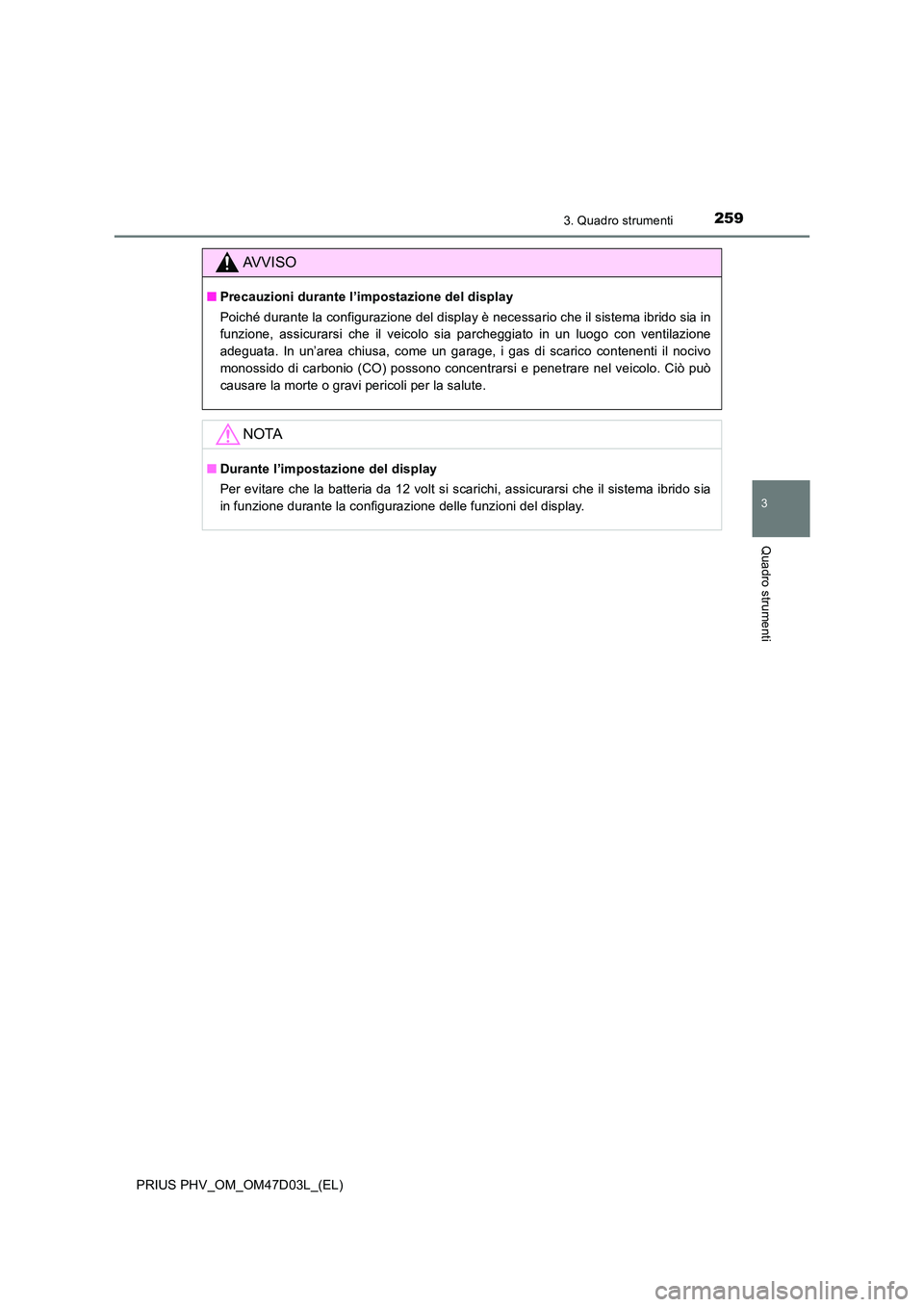

2593. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
AVVISO
■Precauzioni durante l’impostazione del display
Poiché durante la configurazione del display è necessario che il sistema ibrido sia in
funzione, assicurarsi che il veicolo sia parcheggiato in un luogo con ventilazione
adeguata. In un’area chiusa, come un garage, i gas di scarico contenenti il nocivo
monossido di carbonio (CO) possono concentrarsi e penetrare nel veicolo. Ciò può
causare la morte o gravi pericoli per la salute.
NOTA
■ Durante l’impostazione del display
Per evitare che la batteria da 12 volt si scarichi, assicurarsi che il sistema ibrido sia
in funzione durante la configurazione delle funzioni del display.

2603. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Head-up display
Le unità di misura utilizzate sul display possono variare in base all’area di commer-
cializzazione.
: se in dotazione
Sull’Head-up display è possibile visualizzare la velocità corrente del
veicolo e l’indicatore del sistema ibrido davanti al conducente. È inoltre
possibile visualizzare vari tipi di informazioni utili per il conducente.
Interruttori di controllo e contenuti dei display

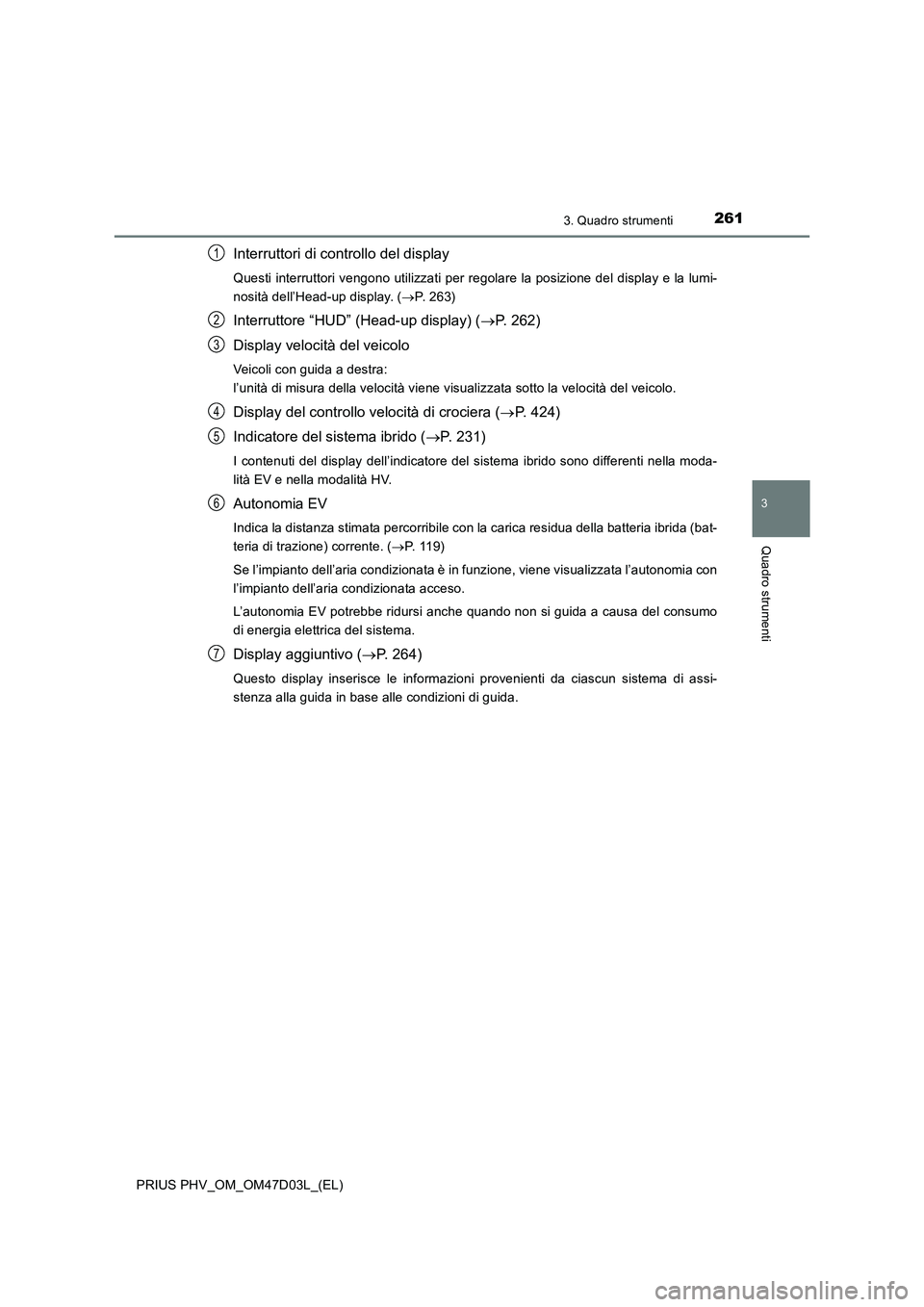

2613. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Interruttori di controllo del display
Questi interruttori vengono utilizzati per regolare la posizione del display e la lumi-
nosità dell’Head-up display. (P. 2 6 3 )
Interruttore “HUD” (Head-up display) (P. 262)
Display velocità del veicolo
Veicoli con guida a destra:
l’unità di misura della velocità viene visualizzata sotto la velocità del veicolo.
Display del controllo velocità di crociera (P. 424)
Indicatore del sistema ibrido (P. 231)
I contenuti del display dell’indicatore del sistema ibrido sono differenti nella moda-
lità EV e nella modalità HV.
Autonomia EV
Indica la distanza stimata percorribile con la carica residua della batteria ibrida (bat-
teria di trazione) corrente. (P. 1 1 9 )
Se l’impianto dell’aria condizionata è in funzione, viene visualizzata l’autonomia con
l’impianto dell’aria condizionata acceso.
L’autonomia EV potrebbe ridursi anche quando non si guida a causa del consumo
di energia elettrica del sistema.
Display aggiuntivo (P. 264)
Questo display inserisce le informazioni provenienti da ciascun sistema di assi-
stenza alla guida in base alle condizioni di guida.
1
2
3
4
5
6
7

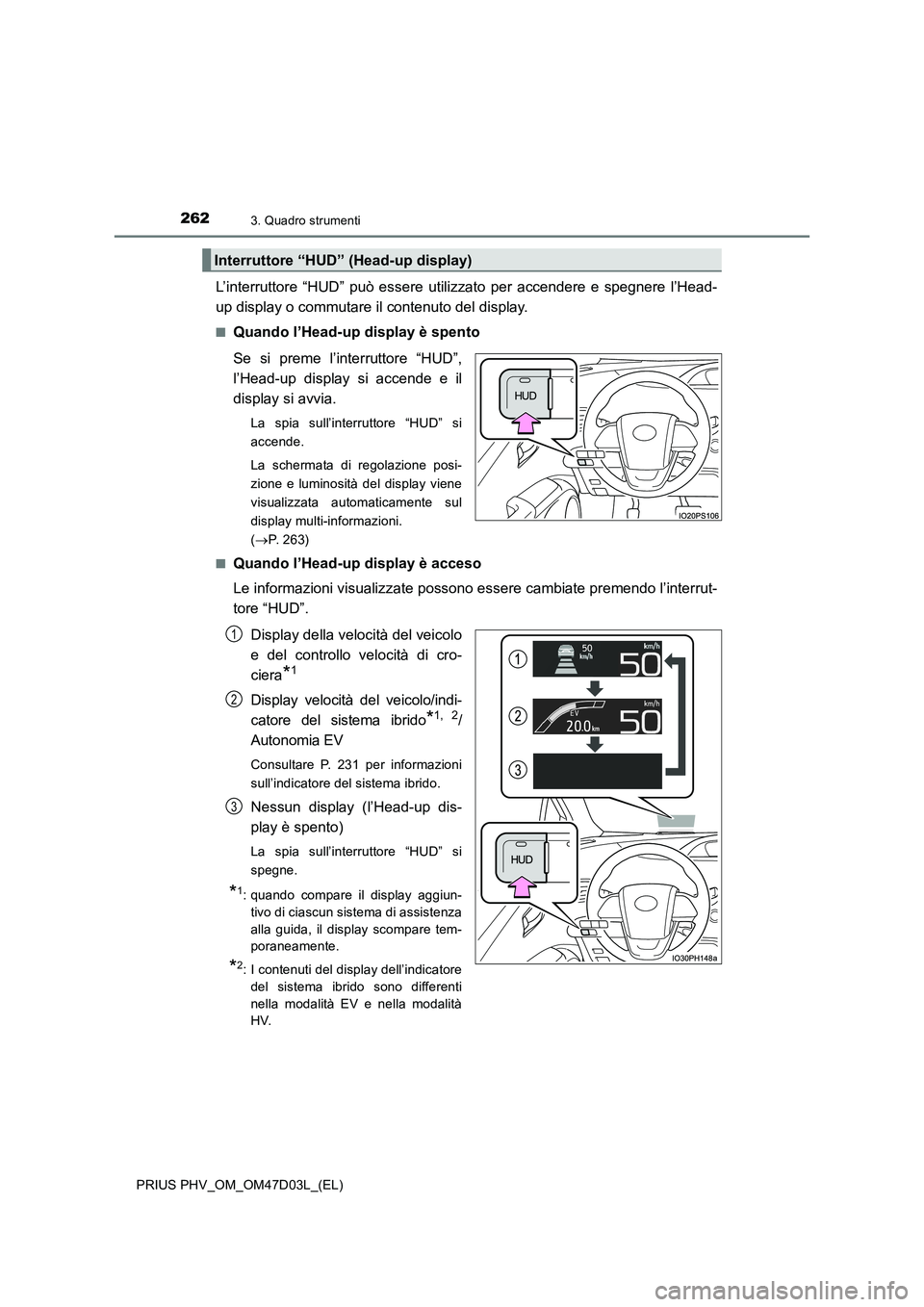

2623. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
L’interruttore “HUD” può essere utilizzato per accendere e spegnere l’Head-
up display o commutare il contenuto del display.
■Quando l’Head-up display è spento
Se si preme l’interruttore “HUD”,
l’Head-up display si accende e il
display si avvia.
La spia sull’interruttore “HUD” si
accende.
La schermata di regolazione posi-
zione e luminosità del display viene
visualizzata automaticamente sul
display multi-informazioni.
(P. 2 6 3 )
■
Quando l’Head-up display è acceso
Le informazioni visualizzate possono essere cambiate premendo l’interrut-
tore “HUD”.
Display della velocità del veicolo
e del controllo velocità di cro-
ciera
*1
Display velocità del veicolo/indi-
catore del sistema ibrido
*1, 2/
Autonomia EV
Consultare P. 231 per informazioni
sull’indicatore del sistema ibrido.
Nessun display (l’Head-up dis-
play è spento)
La spia sull’interruttore “HUD” si
spegne.
*1: quando compare il display aggiun-
tivo di ciascun sistema di assistenza
alla guida, il display scompare tem-
poraneamente.
*2: I contenuti del display dell’indicatore
del sistema ibrido sono differenti
nella modalità EV e nella modalità
HV.
Interruttore “HUD” (Head-up display)
1
2
3

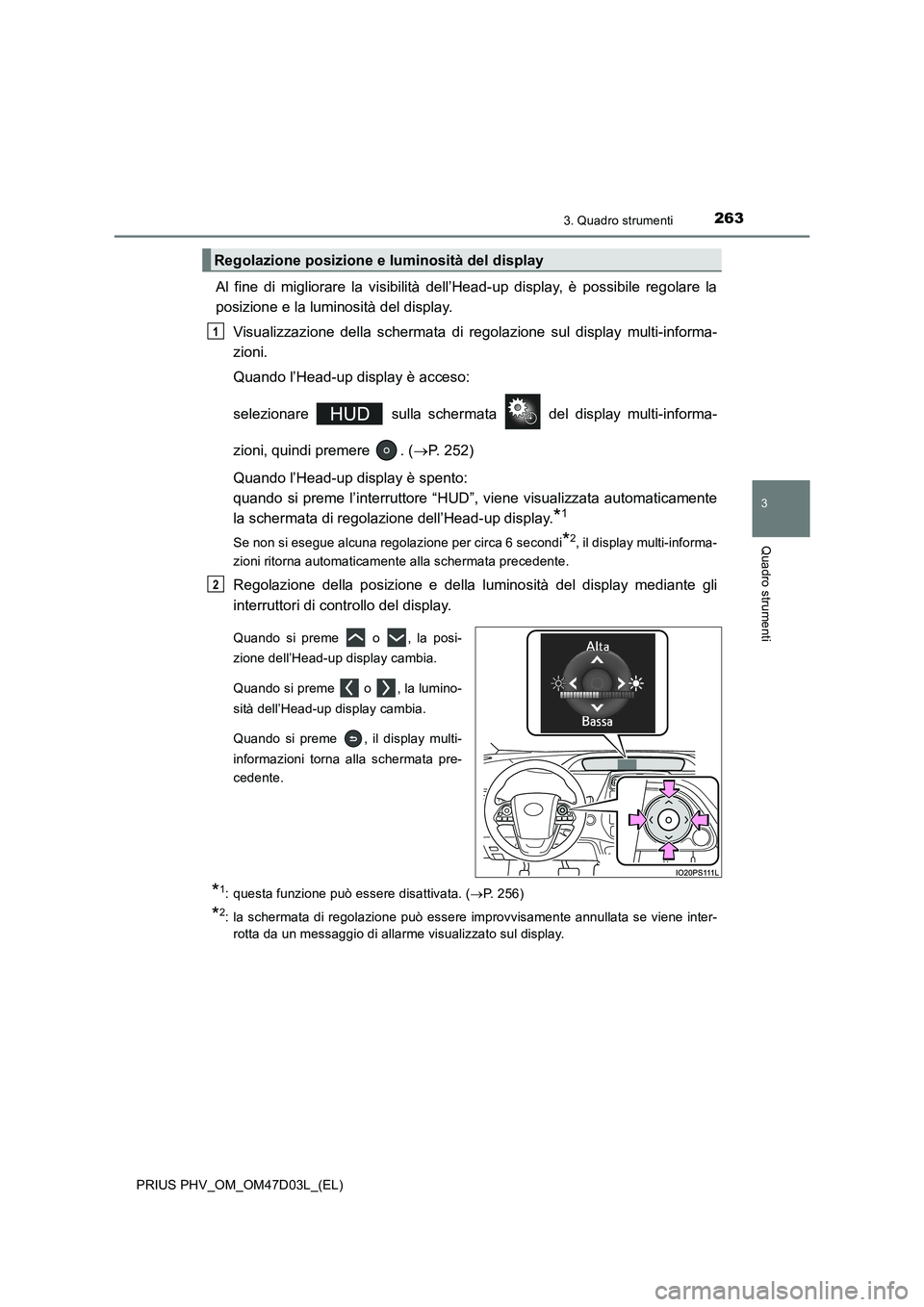

2633. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Al fine di migliorare la visibilità dell’Head-up display, è possibile regolare la
posizione e la luminosità del display.
Visualizzazione della schermata di regolazione sul display multi-informa-
zioni.
Quando l’Head-up display è acceso:
selezionare sulla schermata del display multi-informa-
zioni, quindi premere . (P. 252)
Quando l’Head-up display è spento:
quando si preme l’interruttore “HUD”, viene visualizzata automaticamente
la schermata di regolazione dell’Head-up display.
*1
Se non si esegue alcuna regolazione per circa 6 secondi*2, il display multi-informa-
zioni ritorna automaticamente alla schermata precedente.
Regolazione della posizione e della luminosità del display mediante gli
interruttori di controllo del display.
Quando si preme o , la posi-
zione dell’Head-up display cambia.
Quando si preme o , la lumino-
sità dell’Head-up display cambia.
Quando si preme , il display multi-
informazioni torna alla schermata pre-
cedente.
*1: questa funzione può essere disattivata. (P. 256)
*2: la schermata di regolazione può essere improvvisamente annullata se viene inter-
rotta da un messaggio di allarme visualizzato sul display.
Regolazione posizione e luminosità del display
1
2

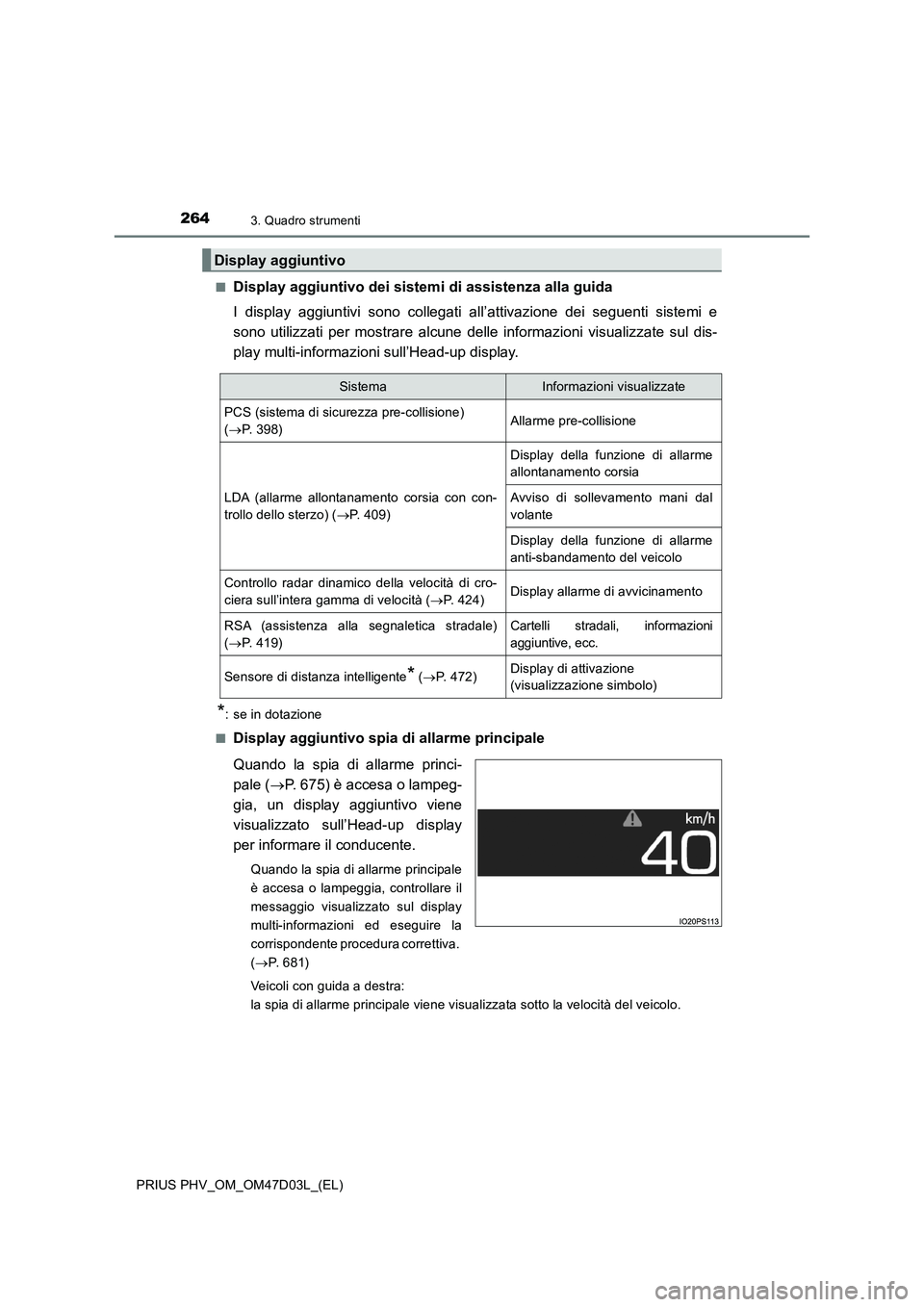

2643. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■
Display aggiuntivo dei sistemi di assistenza alla guida
I display aggiuntivi sono collegati all’attivazione dei seguenti sistemi e
sono utilizzati per mostrare alcune delle informazioni visualizzate sul dis-
play multi-informazioni sull’Head-up display.
*: se in dotazione
■
Display aggiuntivo spia di allarme principale
Quando la spia di allarme princi-
pale (P. 675) è accesa o lampeg-
gia, un display aggiuntivo viene
visualizzato sull’Head-up display
per informare il conducente.
Quando la spia di allarme principale
è accesa o lampeggia, controllare il
messaggio visualizzato sul display
multi-informazioni ed eseguire la
corrispondente procedura correttiva.
(P. 6 8 1 )
Veicoli con guida a destra:
la spia di allarme principale viene visualizzata sotto la velocità del veicolo.
Display aggiuntivo
SistemaInformazioni visualizzate
PCS (sistema di sicurezza pre-collisione)
(P. 398)Allarme pre-collisione
LDA (allarme allontanamento corsia con con-
trollo dello sterzo) (P. 409)
Display della funzione di allarme
allontanamento corsia
Avviso di sollevamento mani dal
volante
Display della funzione di allarme
anti-sbandamento del veicolo
Controllo radar dinamico della velocità di cro-
ciera sull’intera gamma di velocità (P. 424)Display allarme di avvicinamento
RSA (assistenza alla segnaletica stradale)
(P. 419)Cartelli stradali, informazioni
aggiuntive, ecc.
Sensore di distanza intelligente* (P. 472)Display di attivazione
(visualizzazione simbolo)
