2018 TOYOTA PRIUS PLUG-IN HYBRID Manuale duso (in Italian)

1932-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47D03L_(EL)
La ricarica non è completata, anche se l’orario attuale è quello impostato in
“Partenza”
“Prep. clim.” è impostato su “On”
(veicoli con la funzione “Prep. clim.”)
Quando “Prep. clim.” è impostato su
“On”, l’aria condizionata rimane in fun-
zione fino all’orario di partenza impo-
stato. La ricarica potrebbe pertanto non
essere completata entro l’orario impo-
stato a causa delle condizioni di ricarica.
Per completare la ricarica della batteria
ibrida (batteria di trazione), lasciare che
la ricarica prosegua.
L’orario di fine della ricarica non corri-
sponde all’orario di fine stimato a causa
delle condizioni della fonte di alimenta-
zione o di temperatura esterna
Se si verificano fluttuazioni improvvise di
temperatura o delle condizioni della
fonte di alimentazione durante la rica-
rica, la ricarica potrebbe non terminare
esattamente all’orario stimato
dall’impianto.
La ricarica non si avvia, neanche se l’orario attuale è quello impostato in “Avvio”
Il cavo di ricarica è stato collegato dopo
l’orario impostatoCollegare il cavo di ricarica prima
dell’orario impostato in “Avvio”.
Causa probabileProcedura correttiva

1942-2. Ricarica
PRIUS PHV_OM_OM47D03L_(EL)

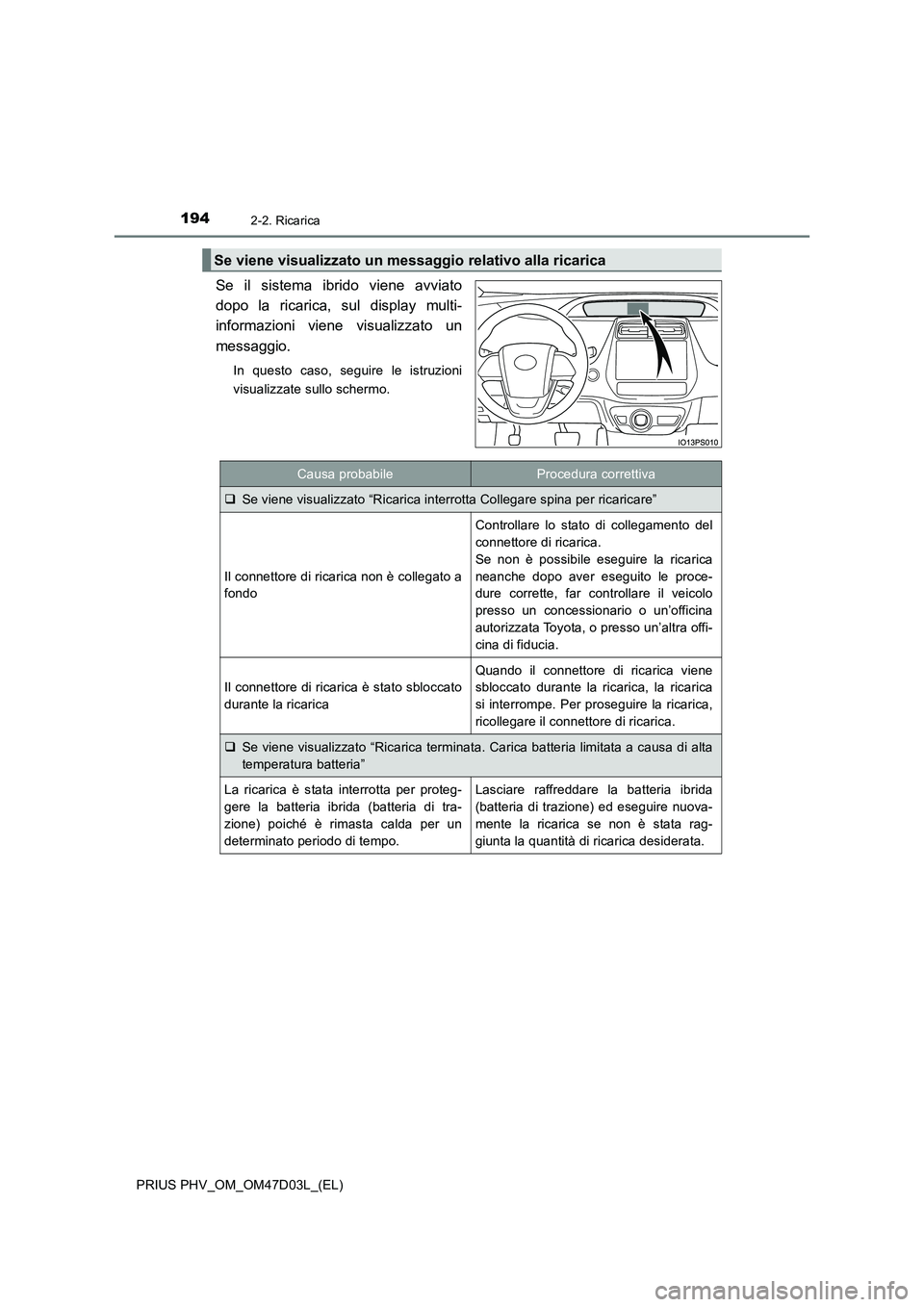

Se il sistema ibrido viene avviato
dopo la ricarica, sul display multi-
informazioni viene visualizzato un
messaggio.
In questo caso, seguire le istruzioni
visualizzate sullo schermo.
Se viene visualizzato un messaggio relativo alla ricarica
Causa probabileProcedura correttiva
Se viene visualizzato “Ricarica interrotta Collegare spina per ricaricare”
Il connettore di ricarica non è collegato a
fondo
Controllare lo stato di collegamento del
connettore di ricarica.
Se non è possibile eseguire la ricarica
neanche dopo aver eseguito le proce-
dure corrette, far controllare il veicolo
presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra offi-
cina di fiducia.
Il connettore di ricarica è stato sbloccato
durante la ricarica
Quando il connettore di ricarica viene
sbloccato durante la ricarica, la ricarica
si interrompe. Per proseguire la ricarica,
ricollegare il connettore di ricarica.
Se viene visualizzato “Ricarica terminata. Carica batteria limitata a causa di alta
temperatura batteria”
La ricarica è stata interrotta per proteg-
gere la batteria ibrida (batteria di tra-
zione) poiché è rimasta calda per un
determinato periodo di tempo.Lasciare raffreddare la batteria ibrida
(batteria di trazione) ed eseguire nuova-
mente la ricarica se non è stata rag-
giunta la quantità di ricarica desiderata.

1952-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47D03L_(EL)

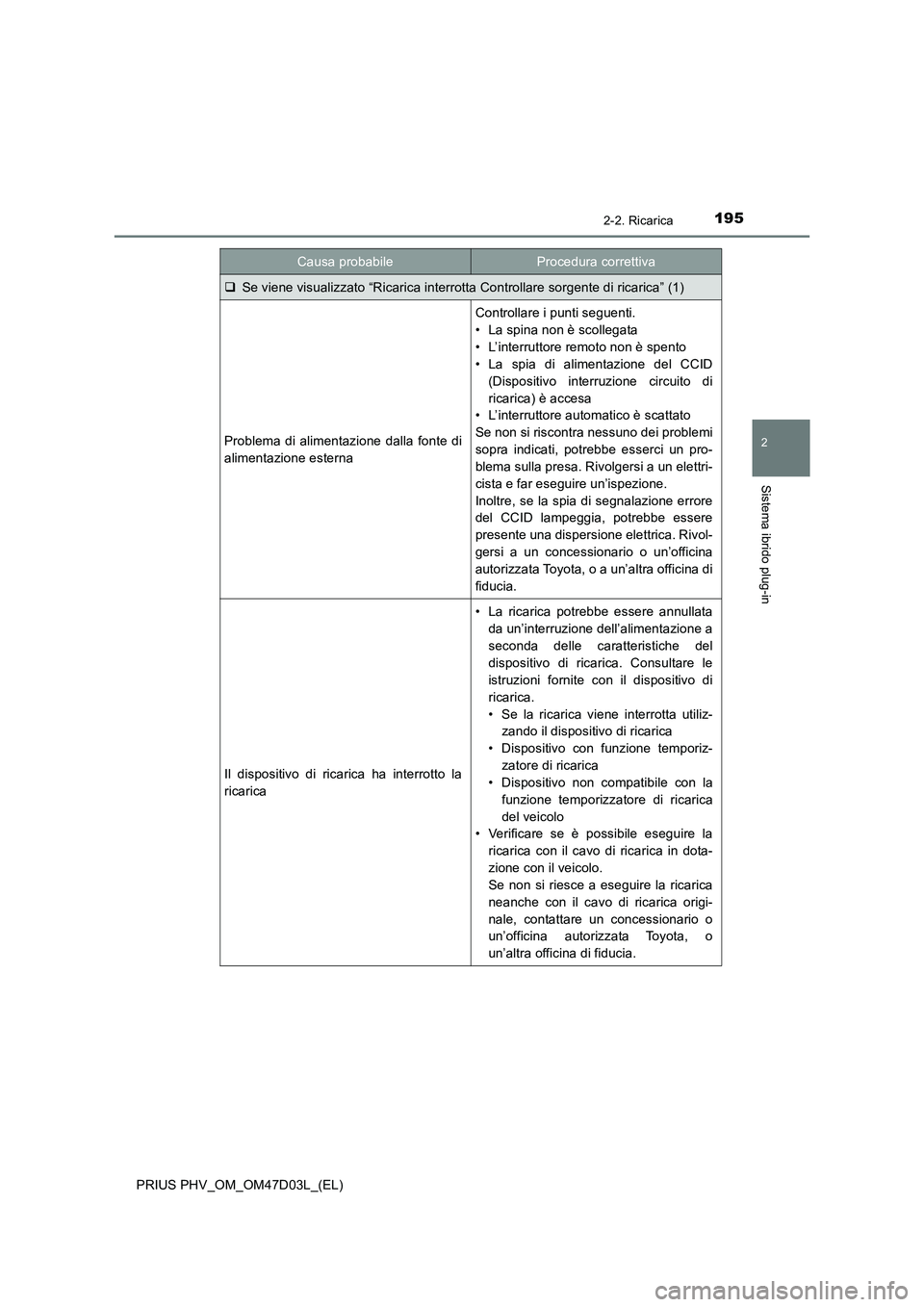

Se viene visualizzato “Ricarica interrotta Controllare sorgente di ricarica” (1)
Problema di alimentazione dalla fonte di
alimentazione esterna
Controllare i punti seguenti.
• La spina non è scollegata
• L’interruttore remoto non è spento
• La spia di alimentazione del CCID
(Dispositivo interruzione circuito di
ricarica) è accesa
• L’interruttore automatico è scattato
Se non si riscontra nessuno dei problemi
sopra indicati, potrebbe esserci un pro-
blema sulla presa. Rivolgersi a un elettri-
cista e far eseguire un’ispezione.
Inoltre, se la spia di segnalazione errore
del CCID lampeggia, potrebbe essere
presente una dispersione elettrica. Rivol-
gersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di
fiducia.
Il dispositivo di ricarica ha interrotto la
ricarica
• La ricarica potrebbe essere annullata
da un’interruzione dell’alimentazione a
seconda delle caratteristiche del
dispositivo di ricarica. Consultare le
istruzioni fornite con il dispositivo di
ricarica.
• Se la ricarica viene interrotta utiliz-
zando il dispositivo di ricarica
• Dispositivo con funzione temporiz-
zatore di ricarica
• Dispositivo non compatibile con la
funzione temporizzatore di ricarica
del veicolo
• Verificare se è possibile eseguire la
ricarica con il cavo di ricarica in dota-
zione con il veicolo.
Se non si riesce a eseguire la ricarica
neanche con il cavo di ricarica origi-
nale, contattare un concessionario o
un’officina autorizzata Toyota, o
un’altra officina di fiducia.
Causa probabileProcedura correttiva

1962-2. Ricarica
PRIUS PHV_OM_OM47D03L_(EL)

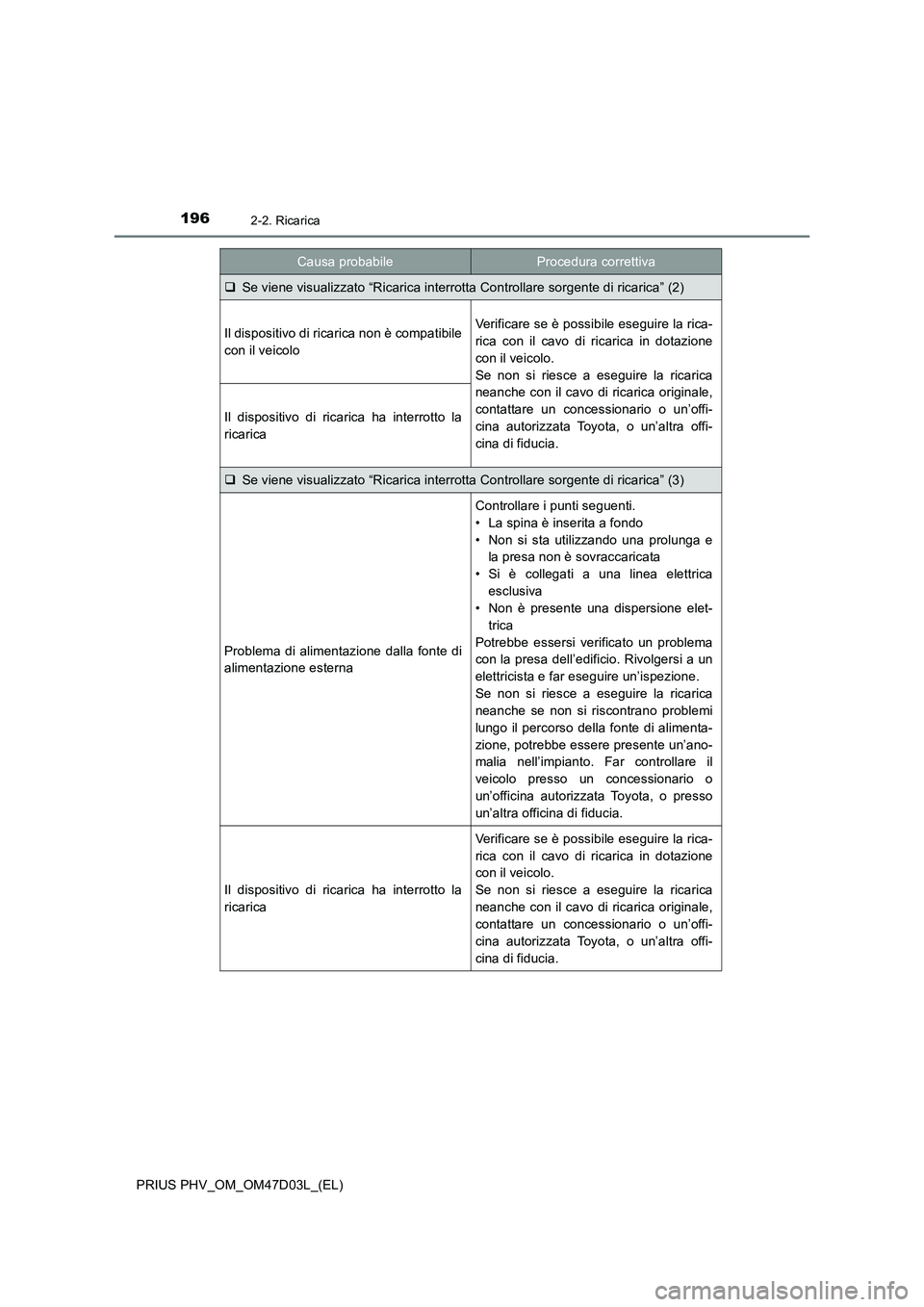

Se viene visualizzato “Ricarica interrotta Controllare sorgente di ricarica” (2)
Il dispositivo di ricarica non è compatibile
con il veicoloVerificare se è possibile eseguire la rica-
rica con il cavo di ricarica in dotazione
con il veicolo.
Se non si riesce a eseguire la ricarica
neanche con il cavo di ricarica originale,
contattare un concessionario o un’offi-
cina autorizzata Toyota, o un’altra offi-
cina di fiducia.
Il dispositivo di ricarica ha interrotto la
ricarica
Se viene visualizzato “Ricarica interrotta Controllare sorgente di ricarica” (3)
Problema di alimentazione dalla fonte di
alimentazione esterna
Controllare i punti seguenti.
• La spina è inserita a fondo
• Non si sta utilizzando una prolunga e
la presa non è sovraccaricata
• Si è collegati a una linea elettrica
esclusiva
• Non è presente una dispersione elet-
trica
Potrebbe essersi verificato un problema
con la presa dell’edificio. Rivolgersi a un
elettricista e far eseguire un’ispezione.
Se non si riesce a eseguire la ricarica
neanche se non si riscontrano problemi
lungo il percorso della fonte di alimenta-
zione, potrebbe essere presente un’ano-
malia nell’impianto. Far controllare il
veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
Il dispositivo di ricarica ha interrotto la
ricarica
Verificare se è possibile eseguire la rica-
rica con il cavo di ricarica in dotazione
con il veicolo.
Se non si riesce a eseguire la ricarica
neanche con il cavo di ricarica originale,
contattare un concessionario o un’offi-
cina autorizzata Toyota, o un’altra offi-
cina di fiducia.
Causa probabileProcedura correttiva

1972-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47D03L_(EL)

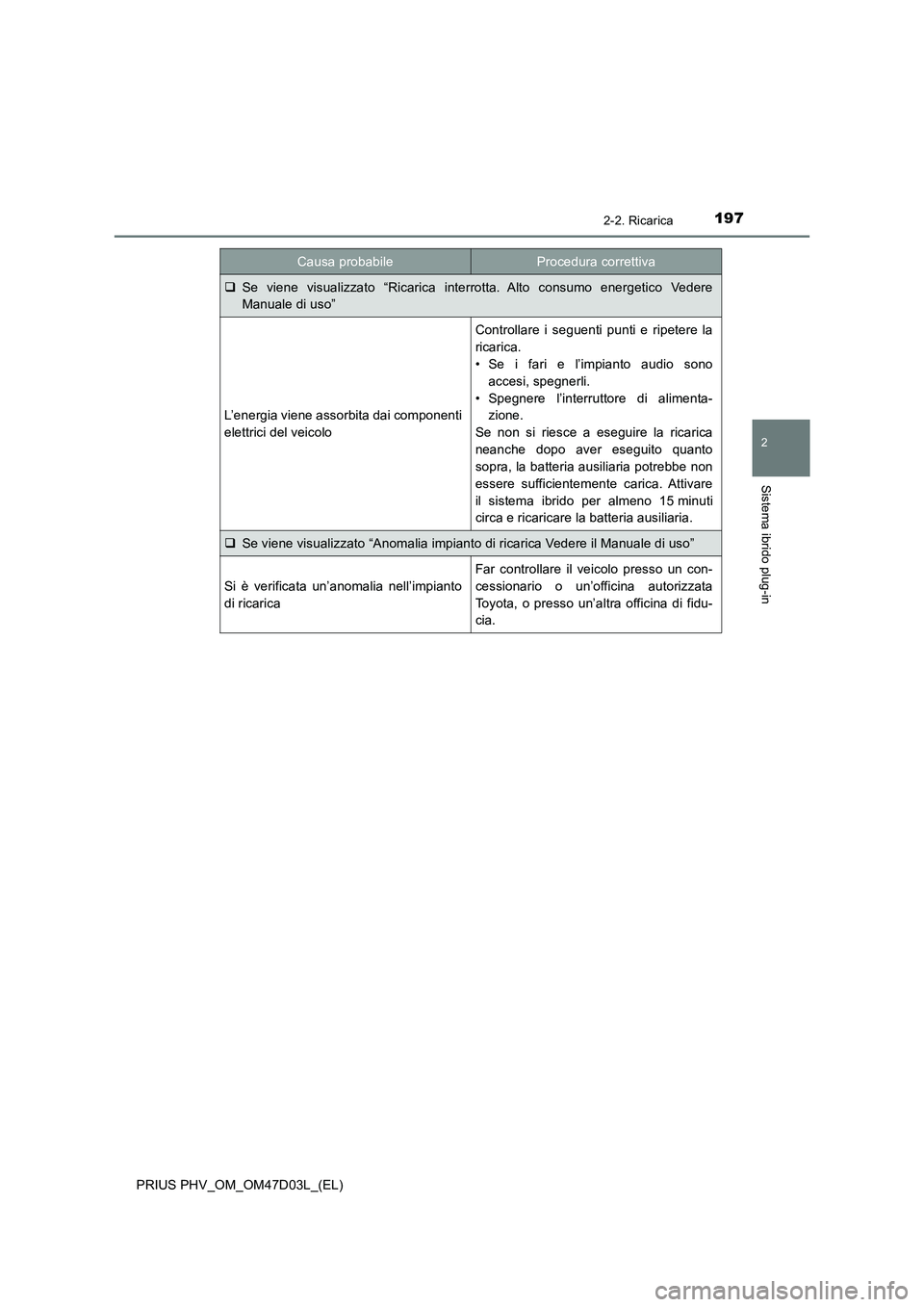

Se viene visualizzato “Ricarica interrotta. Alto consumo energetico Vedere
Manuale di uso”
L’energia viene assorbita dai componenti
elettrici del veicolo
Controllare i seguenti punti e ripetere la
ricarica.
• Se i fari e l’impianto audio sono
accesi, spegnerli.
• Spegnere l’interruttore di alimenta-
zione.
Se non si riesce a eseguire la ricarica
neanche dopo aver eseguito quanto
sopra, la batteria ausiliaria potrebbe non
essere sufficientemente carica. Attivare
il sistema ibrido per almeno 15 minuti
circa e ricaricare la batteria ausiliaria.
Se viene visualizzato “Anomalia impianto di ricarica Vedere il Manuale di uso”
Si è verificata un’anomalia nell’impianto
di ricarica
Far controllare il veicolo presso un con-
cessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fidu-
cia.
Causa probabileProcedura correttiva

1982-2. Ricarica
PRIUS PHV_OM_OM47D03L_(EL)

199
3Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)3. Quadro strumenti
Plancia strumenti..................... 200
Spie di allarme e di
avvertenza ............................ 209
Display principale .................... 217
Display multi-informazioni ....... 225
Head-up display ...................... 260
Schermata di monitoraggio
energetico/consumo
carburante............................. 267

2003. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

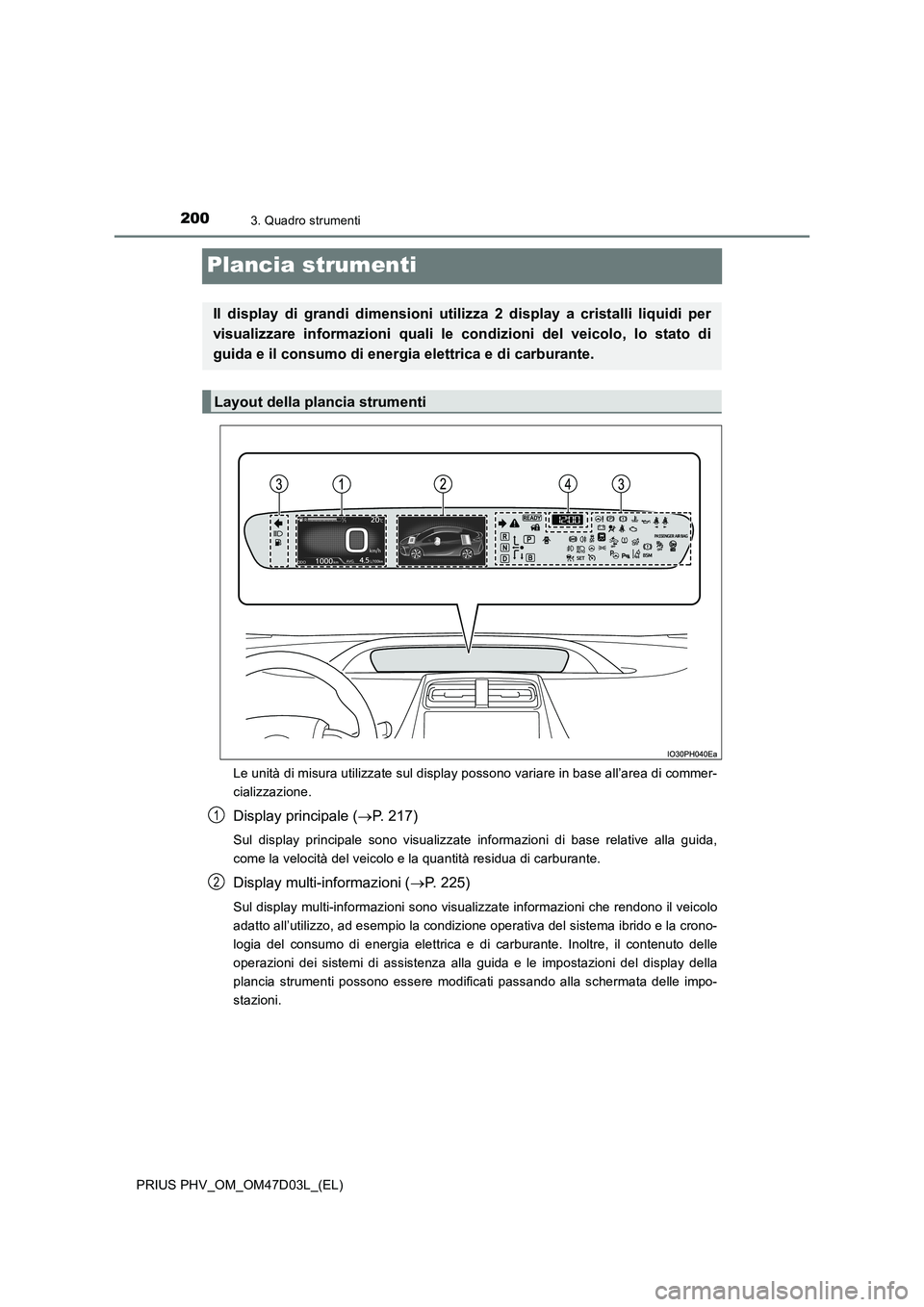

Plancia strumenti
Le unità di misura utilizzate sul display possono variare in base all’area di commer-
cializzazione.
Display principale (P. 217)
Sul display principale sono visualizzate informazioni di base relative alla guida,
come la velocità del veicolo e la quantità residua di carburante.
Display multi-informazioni (P. 225)
Sul display multi-informazioni sono visualizzate informazioni che rendono il veicolo
adatto all’utilizzo, ad esempio la condizione operativa del sistema ibrido e la crono-
logia del consumo di energia elettrica e di carburante. Inoltre, il contenuto delle
operazioni dei sistemi di assistenza alla guida e le impostazioni del display della
plancia strumenti possono essere modificati passando alla schermata delle impo-
stazioni.
Il display di grandi dimensioni utilizza 2 display a cristalli liquidi per
visualizzare informazioni quali le condizioni del veicolo, lo stato di
guida e il consumo di energia elettrica e di carburante.
Layout della plancia strumenti
1
2
