2018 TOYOTA PRIUS PLUG-IN HYBRID Manuale duso (in Italian)

5616-3. Uso dei vani portaoggetti
PRIUS PHV_OM_OM47D03L_(EL)
6
Accessori interni
■Installazione della cappelliera
Infilare un lato della cappelliera nel
supporto, quindi spingendo questo
lato, inserire l’altro lato nel sup-
porto dalla parte opposta.
■Uso della cappelliera
Estrarre la cappelliera e fissarla
agli appositi ganci.
■Rimozione della cappelliera
Spingere in dentro un lato della
cappelliera e rimuoverla dal sup-
porto.
Cappelliera

5626-3. Uso dei vani portaoggetti
PRIUS PHV_OM_OM47D03L_(EL)

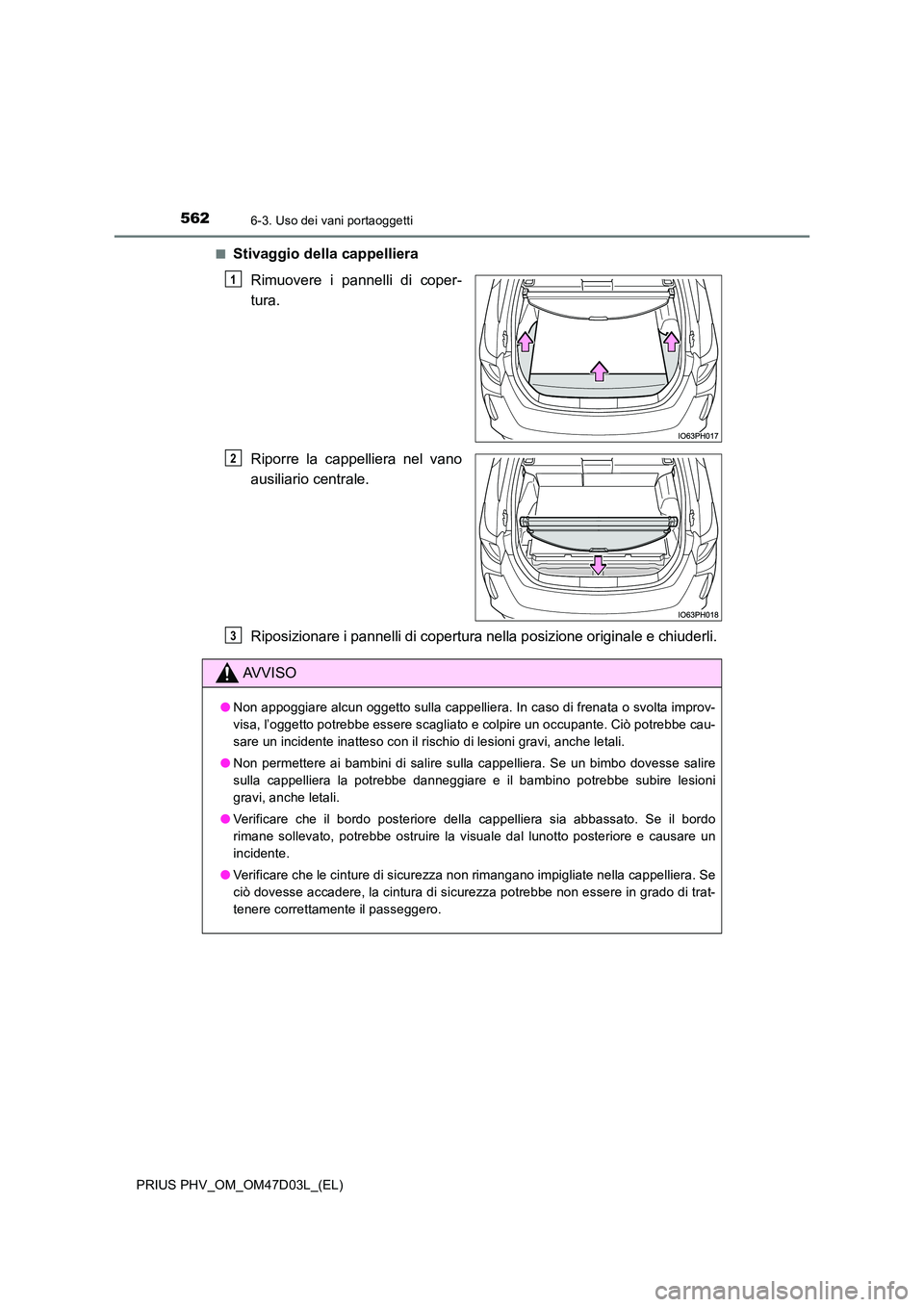

■Stivaggio della cappelliera
Rimuovere i pannelli di coper-
tura.
Riporre la cappelliera nel vano
ausiliario centrale.
Riposizionare i pannelli di copertura nel la posizione originale e chiuderli.
1
2
AVVISO
●Non appoggiare alcun oggetto sulla cappelliera. In caso di frenata o svolta improv-
visa, l’oggetto potrebbe essere scagliato e colpire un occupante. Ciò potrebbe cau-
sare un incidente inatteso con il rischio di lesioni gravi, anche letali.
● Non permettere ai bambini di salire sulla cappelliera. Se un bimbo dovesse salire
sulla cappelliera la potrebbe danneggiare e il bambino potrebbe subire lesioni
gravi, anche letali.
● Verificare che il bordo posteriore della cappelliera sia abbassato. Se il bordo
rimane sollevato, potrebbe ostruire la visuale dal lunotto posteriore e causare un
incidente.
● Verificare che le cinture di sicurezza non rimangano impigliate nella cappelliera. Se
ciò dovesse accadere, la cintura di sicurezza potrebbe non essere in grado di trat-
tenere correttamente il passeggero.
3

5636-4. Uso degli altri accessori interni
PRIUS PHV_OM_OM47D03L_(EL)
6
Accessori interni

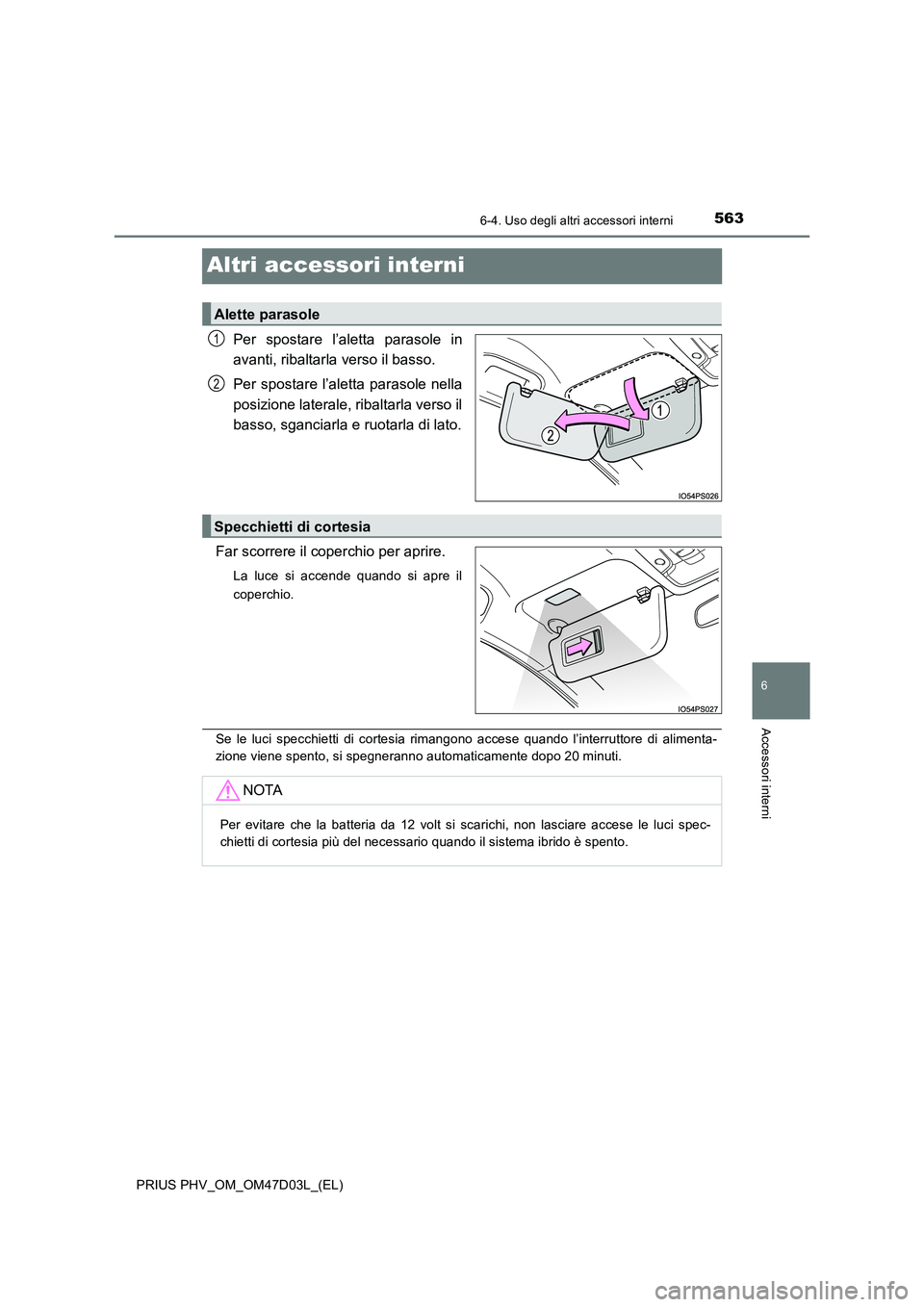

Altri accessori interni
Per spostare l’aletta parasole in
avanti, ribaltarla verso il basso.
Per spostare l’aletta parasole nella
posizione laterale, ribaltarla verso il
basso, sganciarla e ruotarla di lato.
Far scorrere il coperchio per aprire.
La luce si accende quando si apre il
coperchio.
Se le luci specchietti di cortesia rimangono accese quando l’interruttore di alimenta-
zione viene spento, si spegneranno automaticamente dopo 20 minuti.
Alette parasole
1
2
Specchietti di cortesia
NOTA
Per evitare che la batteria da 12 volt si scarichi, non lasciare accese le luci spec-
chietti di cortesia più del necessario quando il sistema ibrido è spento.

564
PRIUS PHV_OM_OM47D03L_(EL)
6-4. Uso degli altri accessori interni
Utilizzare una presa di corrente con dispositivi elettronici che consumano
meno di 12 V c.c./10 A (consumo di 120 W).
Le prese di corrente possono essere utilizzate quando l’interruttore di alimentazione è
in modalità ACCESSORY oppure ON.
Prese di corrente
AnterioreLato posteriore (veicoli senza
impianto di ricarica ad energia
solare)
Aprire lo sportellino. Aprire lo sportellino.
Lato posteriore (veicoli con
impianto di ricarica ad energia
solare)
Aprire lo sportellino.

5656-4. Uso degli altri accessori interni
PRIUS PHV_OM_OM47D03L_(EL)
6
Accessori interni

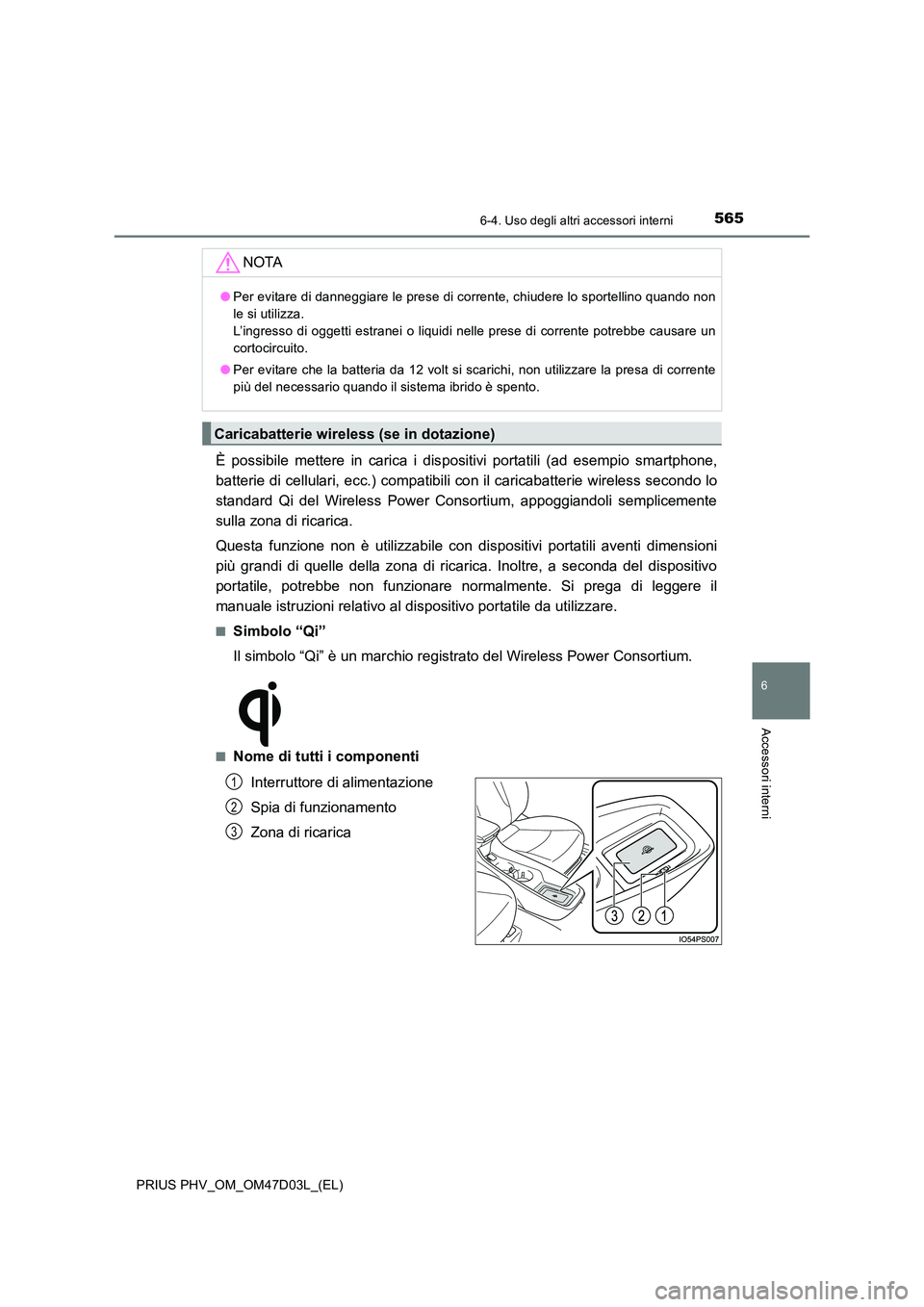

È possibile mettere in carica i dispositivi portatili (ad esempio smartphone,
batterie di cellulari, ecc.) compatibili con il caricabatterie wireless secondo lo
standard Qi del Wireless Power Consortium, appoggiandoli semplicemente
sulla zona di ricarica.
Questa funzione non è utilizzabile con dispositivi portatili aventi dimensioni
più grandi di quelle della zona di ricarica. Inoltre, a seconda del dispositivo
portatile, potrebbe non funzionare norma lmente. Si prega di leggere il
manuale istruzioni relativo al dispositivo portatile da utilizzare.
■Simbolo “Qi”
Il simbolo “Qi” è un marchio registrato del Wireless Power Consortium.
■Nome di tutti i componenti
Interruttore di alimentazione
Spia di funzionamento
Zona di ricarica
NOTA
● Per evitare di danneggiare le prese di corrente, chiudere lo sportellino quando non
le si utilizza.
L’ingresso di oggetti estranei o liquidi nelle prese di corrente potrebbe causare un
cortocircuito.
● Per evitare che la batteria da 12 volt si scarichi, non utilizzare la presa di corrente
più del necessario quando il sistema ibrido è spento.
Caricabatterie wireless (se in dotazione)
1
2
3

566
PRIUS PHV_OM_OM47D03L_(EL)
6-4. Uso degli altri accessori interni

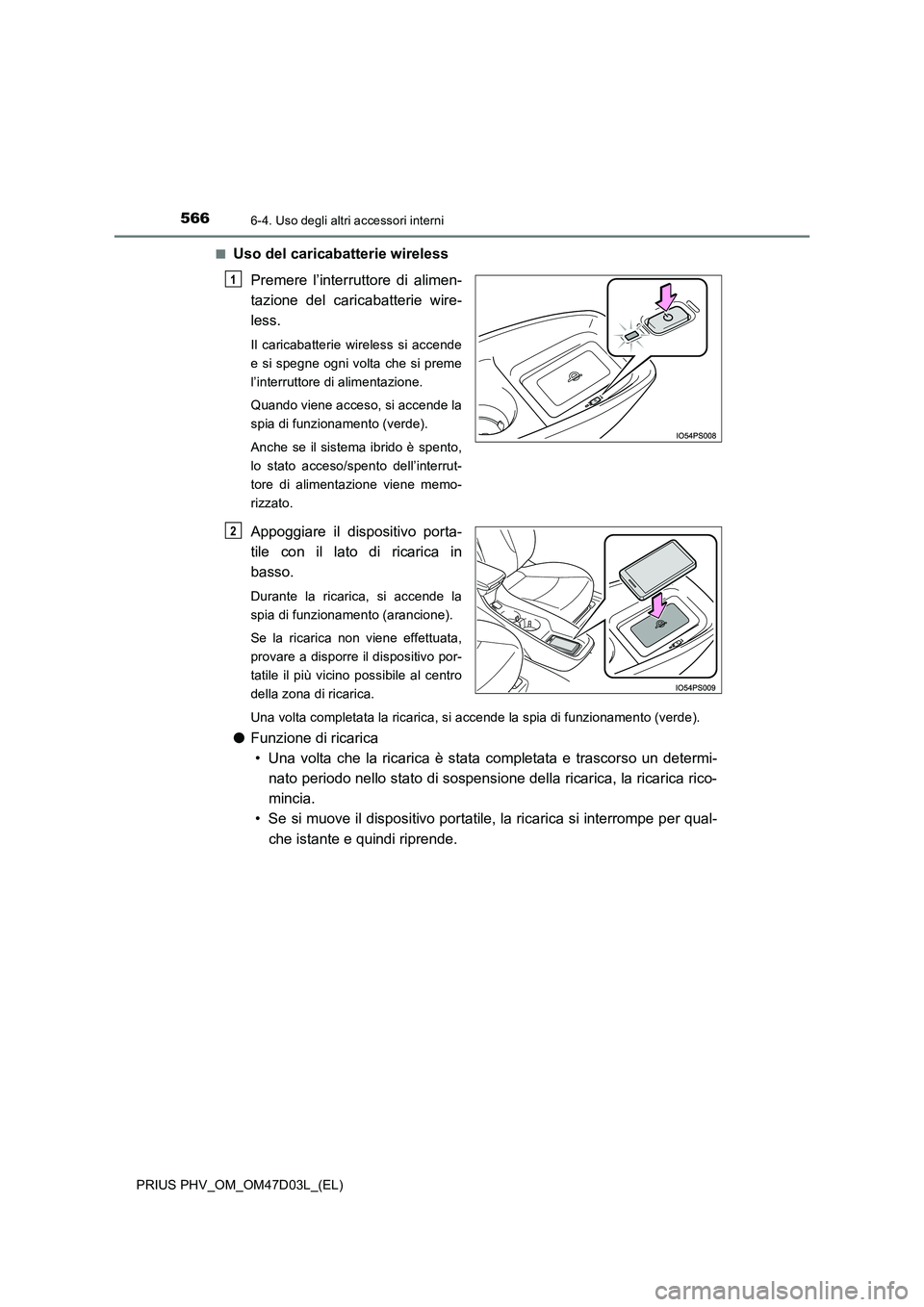

■Uso del caricabatterie wireless
Premere l’interruttore di alimen-
tazione del caricabatterie wire-
less.
Il caricabatterie wireless si accende
e si spegne ogni volta che si preme
l’interruttore di alimentazione.
Quando viene acceso, si accende la
spia di funzionamento (verde).
Anche se il sistema ibrido è spento,
lo stato acceso/spento dell’interrut-
tore di alimentazione viene memo-
rizzato.
Appoggiare il dispositivo porta-
tile con il lato di ricarica in
basso.
Durante la ricarica, si accende la
spia di funzionamento (arancione).
Se la ricarica non viene effettuata,
provare a disporre il dispositivo por-
tatile il più vicino possibile al centro
della zona di ricarica.
Una volta completata la ricarica, si accende la spia di funzionamento (verde).
● Funzione di ricarica
• Una volta che la ricarica è stata completata e trascorso un determi-
nato periodo nello stato di sospensione della ricarica, la ricarica rico-
mincia.
• Se si muove il dispositivo portatile, la ricarica si interrompe per qual-
che istante e quindi riprende.
1
2

5676-4. Uso degli altri accessori interni
PRIUS PHV_OM_OM47D03L_(EL)
6
Accessori interni

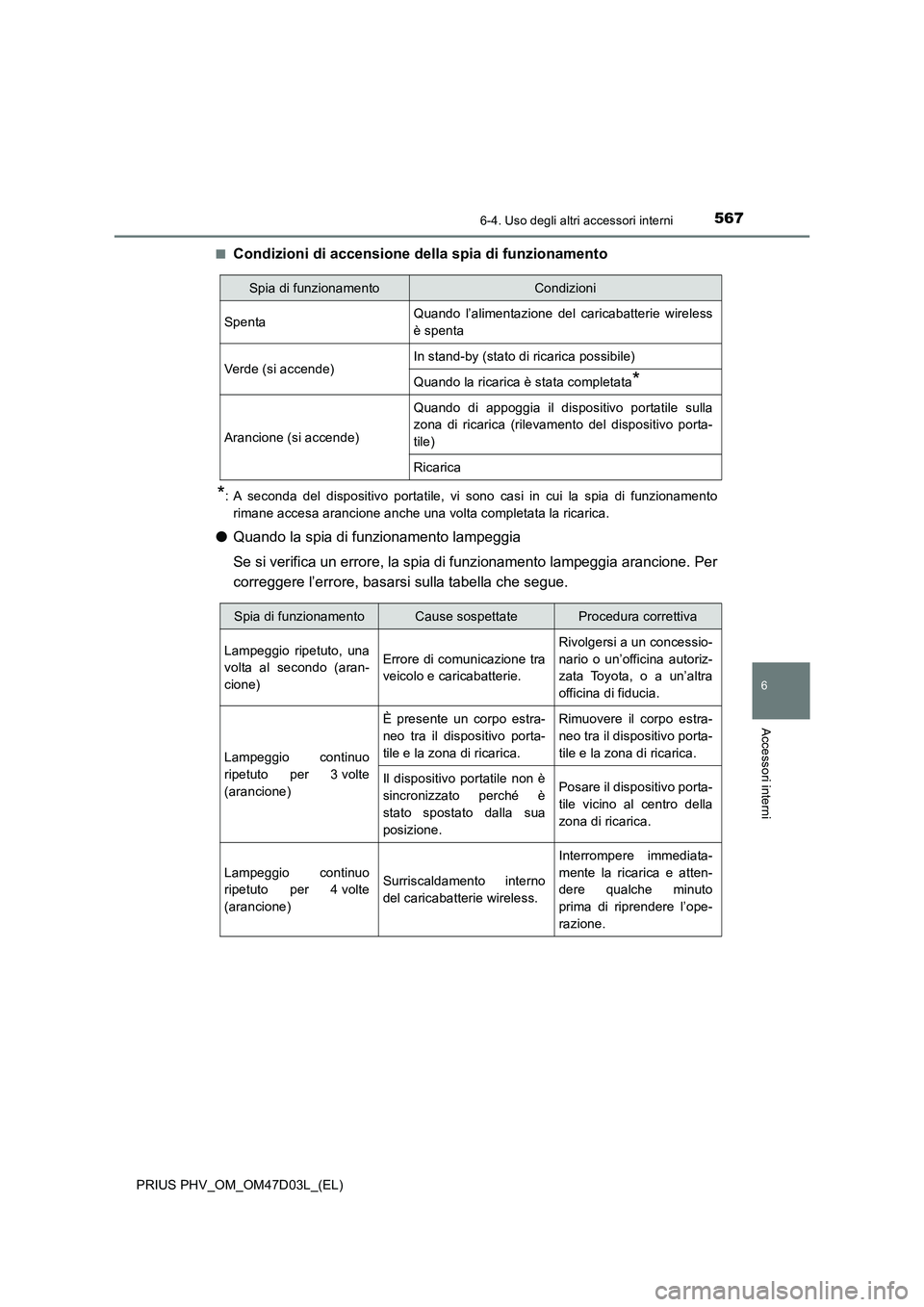

■Condizioni di accensione della spia di funzionamento
*: A seconda del dispositivo portatile, vi sono casi in cui la spia di funzionamento
rimane accesa arancione anche una volta completata la ricarica.
●Quando la spia di funzionamento lampeggia
Se si verifica un errore, la spia di funzionamento lampeggia arancione. Per
correggere l’errore, basarsi sulla tabella che segue.
Spia di funzionamentoCondizioni
SpentaQuando l’alimentazione del caricabatterie wireless
è spenta
Verde (si accende)In stand-by (stato di ricarica possibile)
Quando la ricarica è stata completata*
Arancione (si accende)
Quando di appoggia il dispositivo portatile sulla
zona di ricarica (rilevamento del dispositivo porta-
tile)
Ricarica
Spia di funzionamentoCause sospettateProcedura correttiva
Lampeggio ripetuto, una
volta al secondo (aran-
cione)Errore di comunicazione tra
veicolo e caricabatterie.
Rivolgersi a un concessio-
nario o un’officina autoriz-
zata Toyota, o a un’altra
officina di fiducia.
Lampeggio continuo
ripetuto per 3 volte
(arancione)
È presente un corpo estra-
neo tra il dispositivo porta-
tile e la zona di ricarica.Rimuovere il corpo estra-
neo tra il dispositivo porta-
tile e la zona di ricarica.
Il dispositivo portatile non è
sincronizzato perché è
stato spostato dalla sua
posizione.Posare il dispositivo porta-
tile vicino al centro della
zona di ricarica.
Lampeggio continuo
ripetuto per 4 volte
(arancione)Surriscaldamento interno
del caricabatterie wireless.
Interrompere immediata-
mente la ricarica e atten-
dere qualche minuto
prima di riprendere l’ope-
razione.

568
PRIUS PHV_OM_OM47D03L_(EL)
6-4. Uso degli altri accessori interni

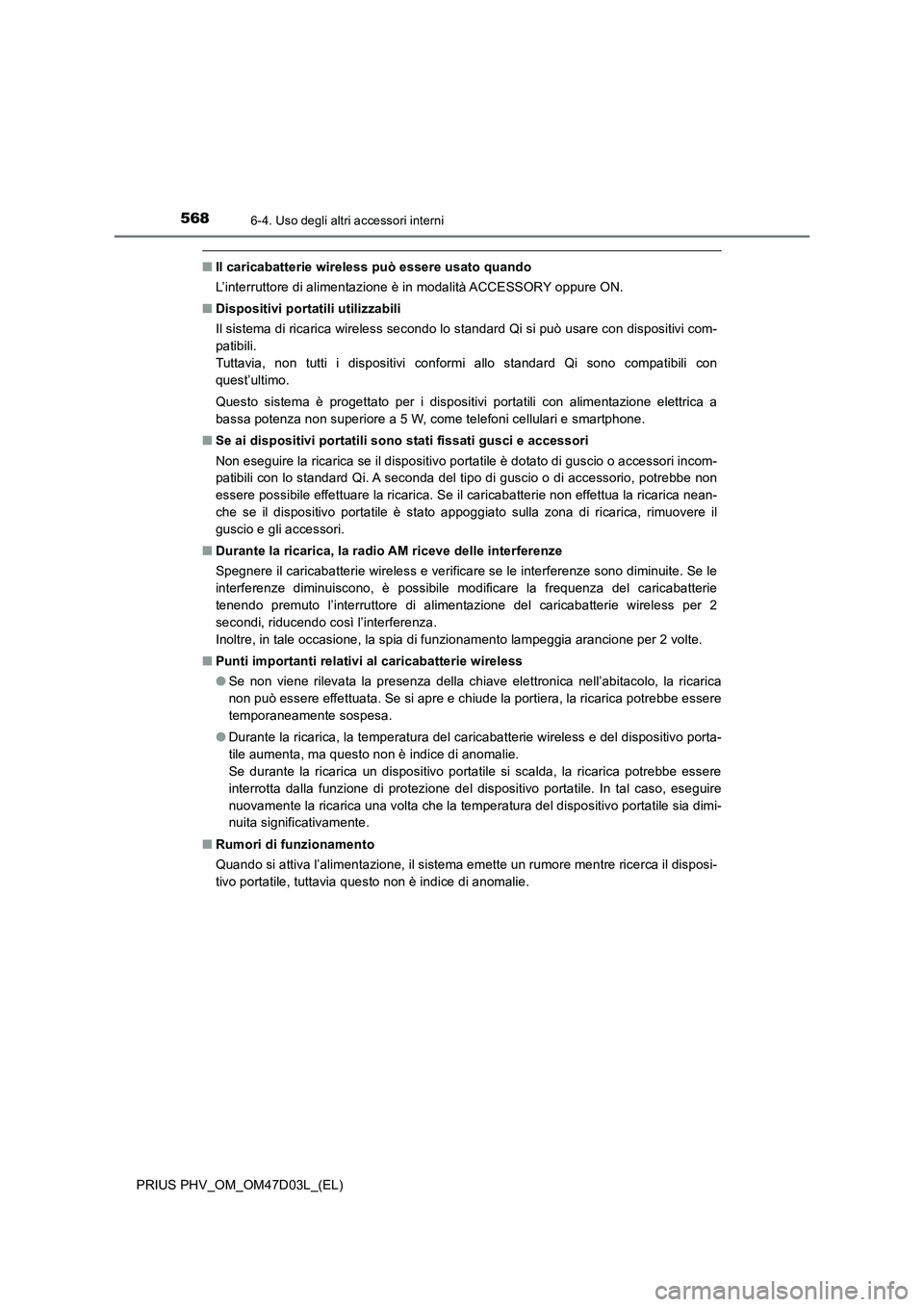

■Il caricabatterie wireless può essere usato quando
L’interruttore di alimentazione è in modalità ACCESSORY oppure ON.
■Dispositivi portatili utilizzabili
Il sistema di ricarica wireless secondo lo standard Qi si può usare con dispositivi com-
patibili.
Tuttavia, non tutti i dispositivi conformi allo standard Qi sono compatibili con
quest’ultimo.
Questo sistema è progettato per i dispositivi portatili con alimentazione elettrica a
bassa potenza non superiore a 5 W, come telefoni cellulari e smartphone.
■Se ai dispositivi portatili sono stati fissati gusci e accessori
Non eseguire la ricarica se il dispositivo portatile è dotato di guscio o accessori incom-
patibili con lo standard Qi. A seconda del tipo di guscio o di accessorio, potrebbe non
essere possibile effettuare la ricarica. Se il caricabatterie non effettua la ricarica nean-
che se il dispositivo portatile è stato appoggiato sulla zona di ricarica, rimuovere il
guscio e gli accessori.
■Durante la ricarica, la radio AM riceve delle interferenze
Spegnere il caricabatterie wireless e verificare se le interferenze sono diminuite. Se le
interferenze diminuiscono, è possibile modificare la frequenza del caricabatterie
tenendo premuto l’interruttore di alimentazione del caricabatterie wireless per 2
secondi, riducendo così l’interferenza.
Inoltre, in tale occasione, la spia di funzionamento lampeggia arancione per 2 volte.
■Punti importanti relativi al caricabatterie wireless
●Se non viene rilevata la presenza della chiave elettronica nell’abitacolo, la ricarica
non può essere effettuata. Se si apre e chiude la portiera, la ricarica potrebbe essere
temporaneamente sospesa.
●Durante la ricarica, la temperatura del caricabatterie wireless e del dispositivo porta-
tile aumenta, ma questo non è indice di anomalie.
Se durante la ricarica un dispositivo portatile si scalda, la ricarica potrebbe essere
interrotta dalla funzione di protezione del dispositivo portatile. In tal caso, eseguire
nuovamente la ricarica una volta che la temperatura del dispositivo portatile sia dimi-
nuita significativamente.
■Rumori di funzionamento
Quando si attiva l’alimentazione, il sistema emette un rumore mentre ricerca il disposi-
tivo portatile, tuttavia questo non è indice di anomalie.
