6337-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
7
Manutenzione e cura

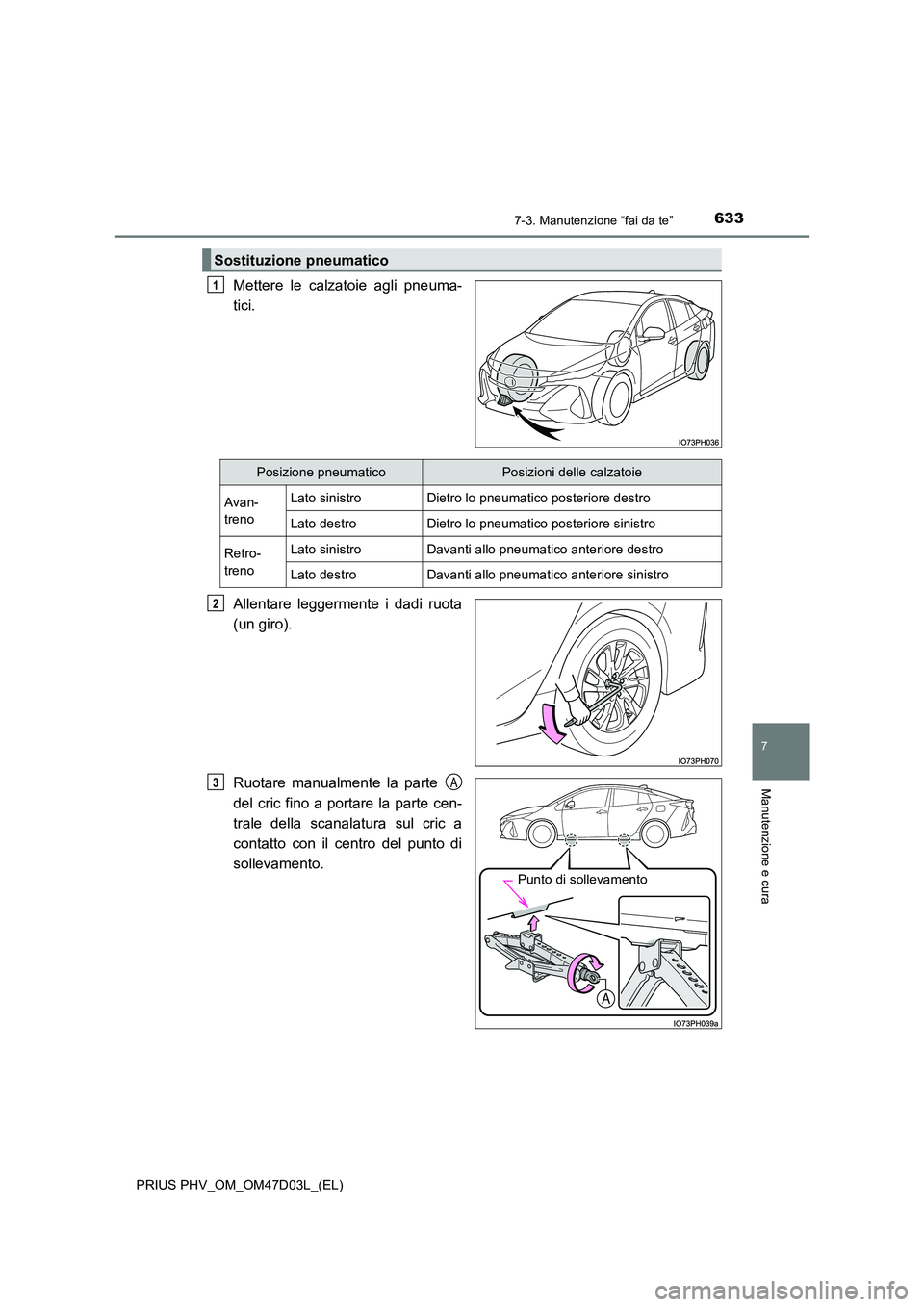

Mettere le calzatoie agli pneuma-
tici.
Allentare leggermente i dadi ruota
(un giro).
Ruotare manualmente la parte
del cric fino a portare la parte cen-
trale della scanalatura sul cric a
contatto con il centro del punto di
sollevamento.
Sostituzione pneumatico
1
Posizione pneumaticoPosizioni delle calzatoie
Avan-
treno
Lato sinistroDietro lo pneumatico posteriore destro
Lato destroDietro lo pneumatico posteriore sinistro
Retro-
treno
Lato sinistroDavanti allo pneumatico anteriore destro
Lato destroDavanti allo pneumatico anteriore sinistro
2
Punto di sollevamento
3A

6347-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)

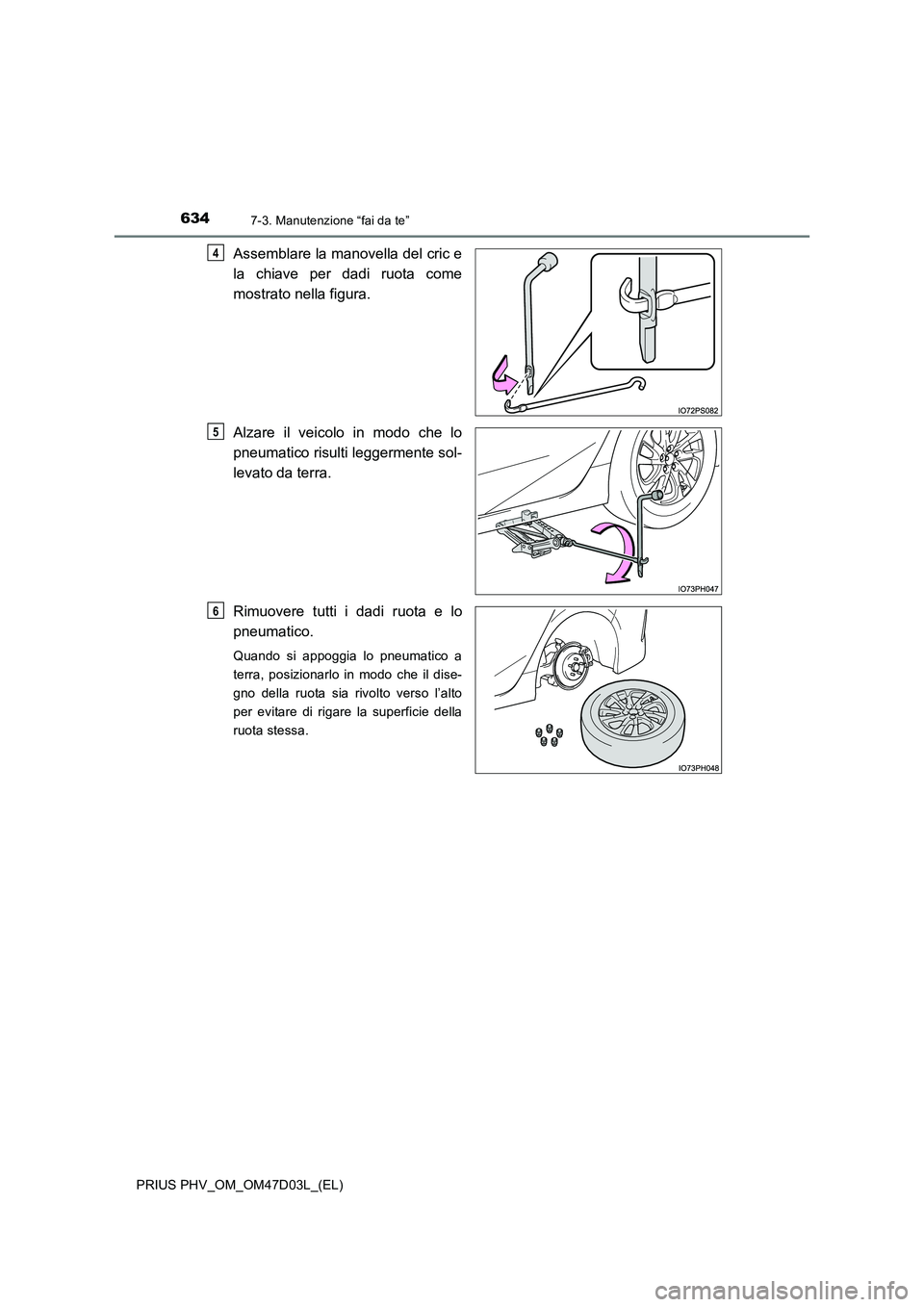

Assemblare la manovella del cric e
la chiave per dadi ruota come
mostrato nella figura.
Alzare il veicolo in modo che lo
pneumatico risulti leggermente sol-
levato da terra.
Rimuovere tutti i dadi ruota e lo
pneumatico.
Quando si appoggia lo pneumatico a
terra, posizionarlo in modo che il dise-
gno della ruota sia rivolto verso l’alto
per evitare di rigare la superficie della
ruota stessa.
4
5
6

6357-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
7
Manutenzione e cura

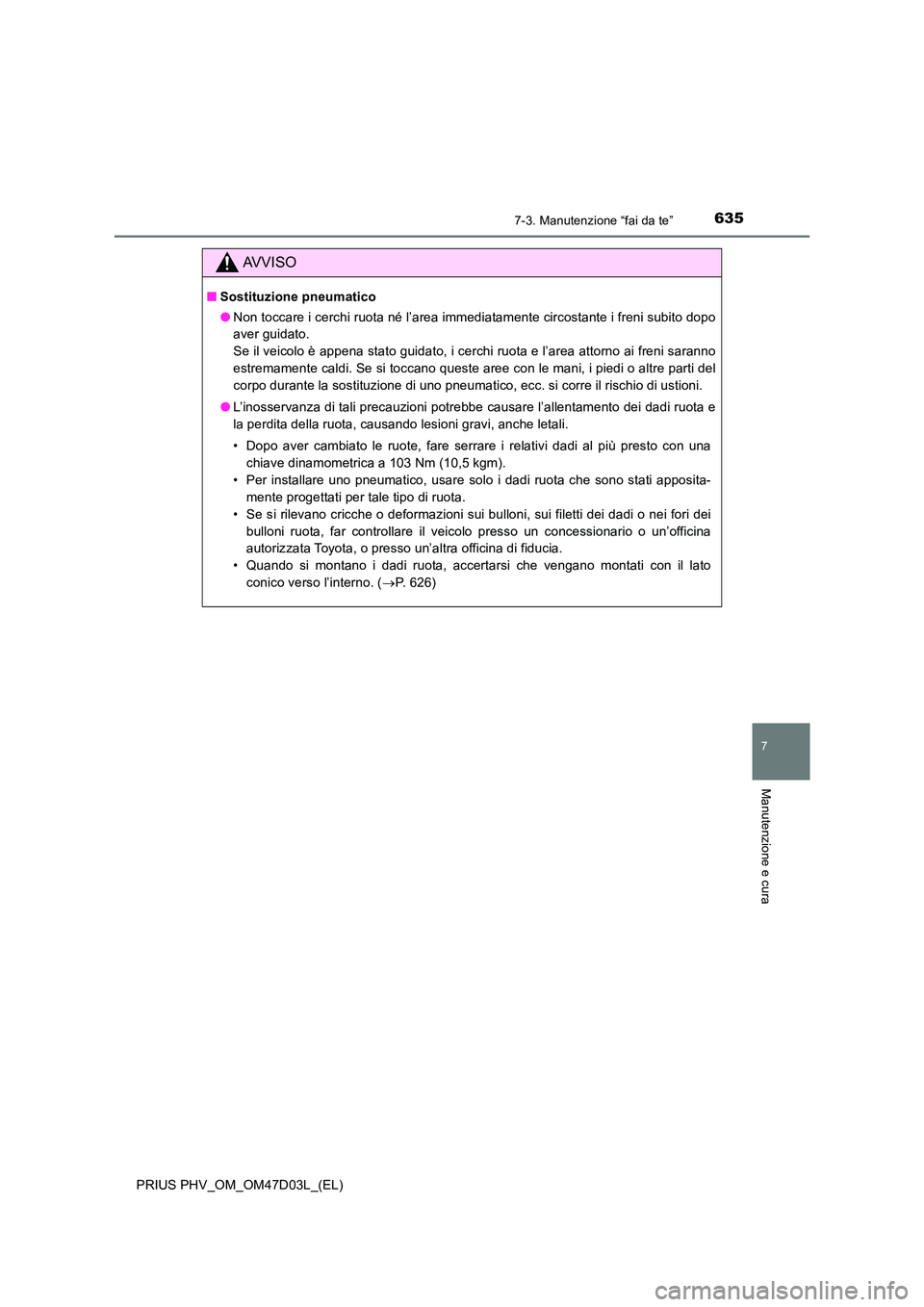

AVVISO
■Sostituzione pneumatico
● Non toccare i cerchi ruota né l’area immediatamente circostante i freni subito dopo
aver guidato.
Se il veicolo è appena stato guidato, i cerchi ruota e l’area attorno ai freni saranno
estremamente caldi. Se si toccano queste aree con le mani, i piedi o altre parti del
corpo durante la sostituzione di uno pneumatico, ecc. si corre il rischio di ustioni.
● L’inosservanza di tali precauzioni potrebbe causare l’allentamento dei dadi ruota e
la perdita della ruota, causando lesioni gravi, anche letali.
• Dopo aver cambiato le ruote, fare serrare i relativi dadi al più presto con una
chiave dinamometrica a 103 Nm (10,5 kgm).
• Per installare uno pneumatico, usare solo i dadi ruota che sono stati apposita-
mente progettati per tale tipo di ruota.
• Se si rilevano cricche o deformazioni sui bulloni, sui filetti dei dadi o nei fori dei
bulloni ruota, far controllare il veicolo presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra officina di fiducia.
• Quando si montano i dadi ruota, accertarsi che vengano montati con il lato
conico verso l’interno. ( P. 6 2 6 )

6367-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)

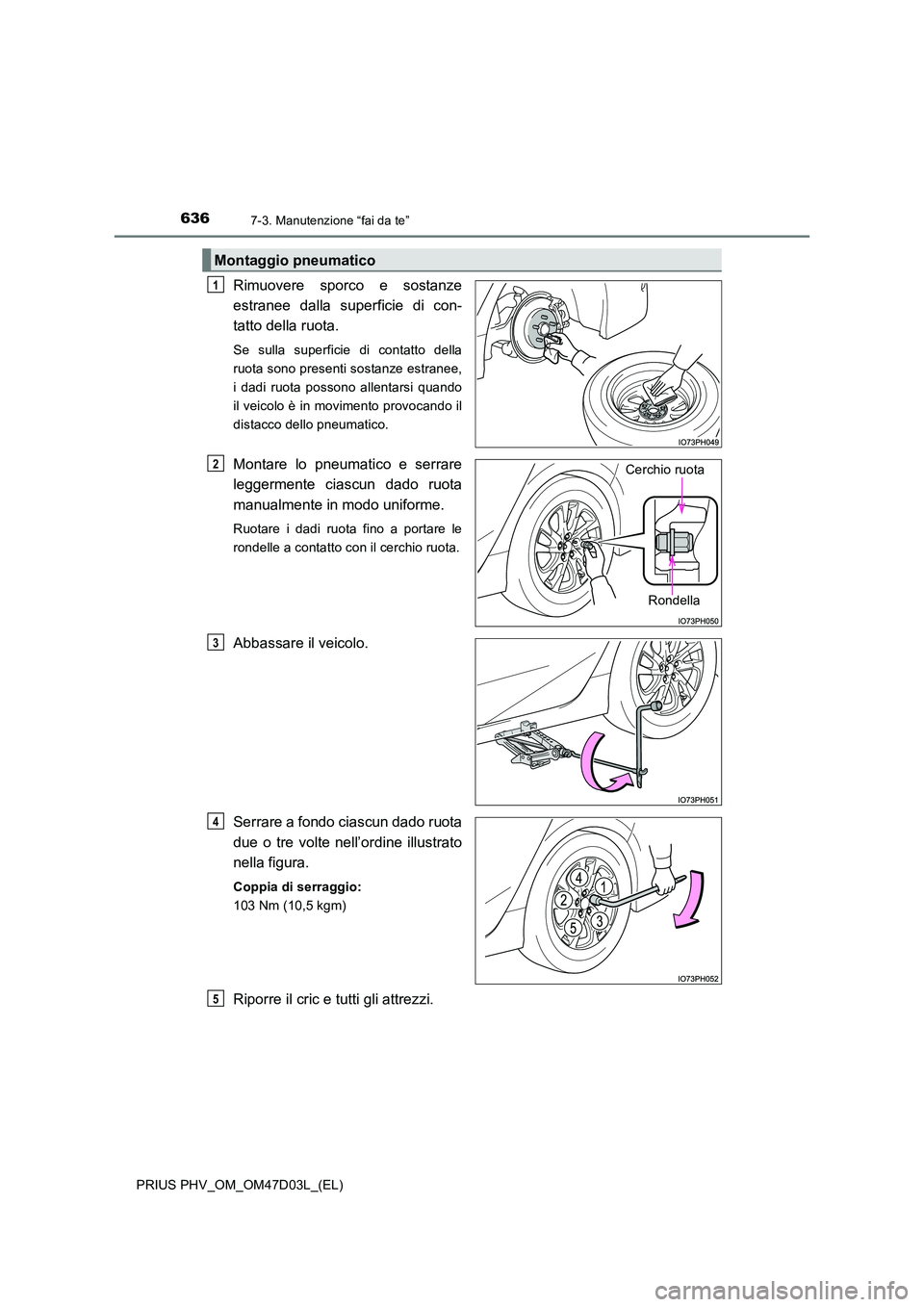

Rimuovere sporco e sostanze
estranee dalla superficie di con-
tatto della ruota.
Se sulla superficie di contatto della
ruota sono presenti sostanze estranee,
i dadi ruota possono allentarsi quando
il veicolo è in movimento provocando il
distacco dello pneumatico.
Montare lo pneumatico e serrare
leggermente ciascun dado ruota
manualmente in modo uniforme.
Ruotare i dadi ruota fino a portare le
rondelle a contatto con il cerchio ruota.
Abbassare il veicolo.
Serrare a fondo ciascun dado ruota
due o tre volte nell’ordine illustrato
nella figura.
Coppia di serraggio:
103 Nm (10,5 kgm)
Riporre il cric e tutti gli attrezzi.
Montaggio pneumatico
1
Rondella
Cerchio ruota2
3
4
5

6377-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
7
Manutenzione e cura

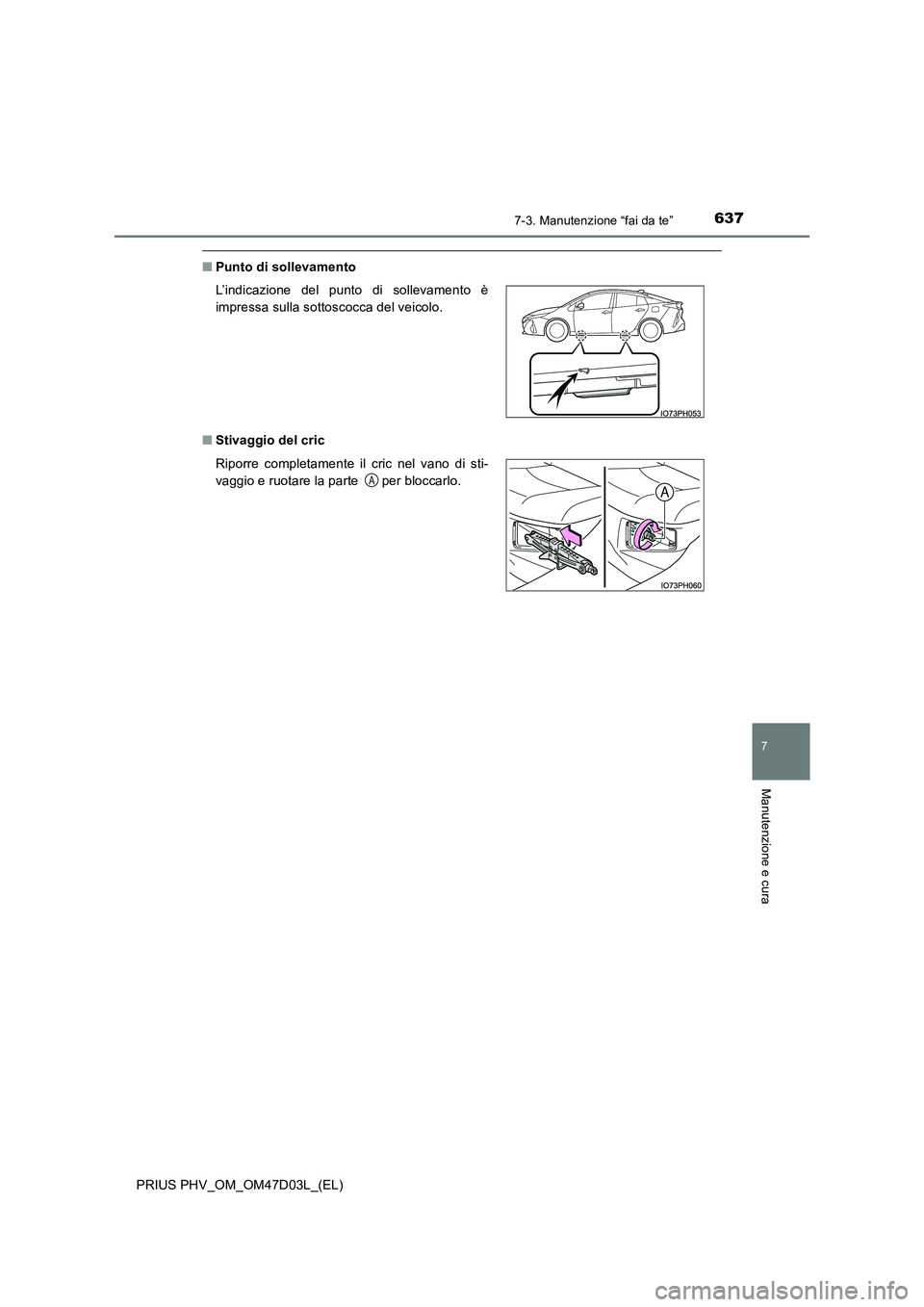

■Punto di sollevamento
■Stivaggio del cric L’indicazione del punto di sollevamento è
impressa sulla sottoscocca del veicolo.
Riporre completamente il cric nel vano di sti-
vaggio e ruotare la parte per bloccarlo.
A

6387-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)■Certificazione per il cric

6397-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
7
Manutenzione e cura

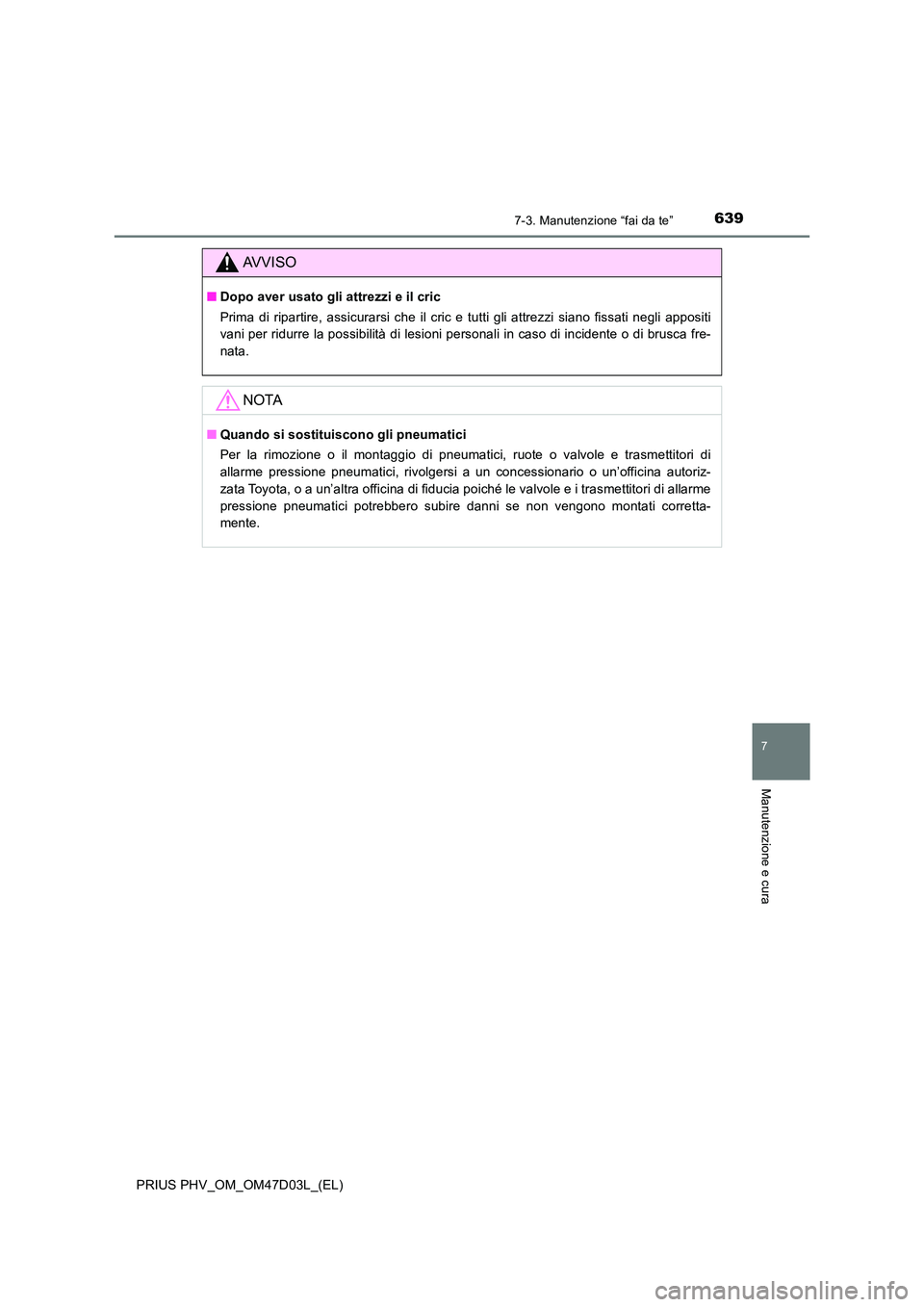

AVVISO
■Dopo aver usato gli attrezzi e il cric
Prima di ripartire, assicurarsi che il cric e tutti gli attrezzi siano fissati negli appositi
vani per ridurre la possibilità di lesioni personali in caso di incidente o di brusca fre-
nata.
NOTA
■ Quando si sostituiscono gli pneumatici
Per la rimozione o il montaggio di pneumatici, ruote o valvole e trasmettitori di
allarme pressione pneumatici, rivolgersi a un concessionario o un’officina autoriz-
zata Toyota, o a un’altra officina di fiducia poiché le valvole e i trasmettitori di allarme
pressione pneumatici potrebbero subire danni se non vengono montati corretta-
mente.

6407-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47D03L_(EL)
Filtro dell’aria condizionata
Spegnere l’interruttore di alimentazione.
Verificare che il connettore di ricarica non sia collegato. Inoltre, non utilizzare
l’impianto dell’aria condizionata comandato a distanza durante la procedura.
Aprire la portiera del passeggero anteriore.
Tenendo la portiera aperta si evita che l’impianto dell’aria condizionata comandato
a distanza si attivi inaspettatamente. (P. 545)
Aprire il vano portaoggetti e scolle-
gare l’ammortizzatore.
Spingere in dentro sui lati del vano
portaoggetti per sganciare le griffe,
quindi aprire lentamente e comple-
tamente il vano portaoggetti soste-
nendolo.
Il filtro dell’impianto dell’aria condizionata deve essere sostituito perio-
dicamente per garantire l’efficienza dell’impianto.
Sostituzione del filtro dell’aria condizionata
1
2
3
4
