2018 TOYOTA PRIUS PLUG-IN HYBRID Kezelési útmutató (in Hungarian)

2093. Műszercsoport
3
Műszercsoport
*1: Ha az indítógombot ON módba kapcsolja, a figyelmeztető lámpák kigyul-
ladnak, jelezve, hogy rendszerellenőrzés zajlik. A lámpák néhán y másod-
perc múlva, vagy a hibrid rendszer beindulásakor kialszanak. Ha nem
kezd el világítani figyelmeztető lámpa, vagy nem alszik ki, az valamely
rendszer meghibásodására utal. Ellenőriztesse a gépjárművet hivatalos
Toyota márkakereskedéssel, szervizzel vagy más, megbízható szak em-
berrel.
*2: A pirosan villogó vagy világító lámpa működési hibát jelez.
*3: A lámpa villogása működési hibát jelez.
A visszajelzők a gépjármű különböző rendszereinek üzemállapotár ól
tájékoztatják a vezetőt.
Vezető és első utas biztonsági övének becsatolá-
sára emlékeztető lámpa 676. o.
Hátsó utasok biztonsági övének becsatolására
emlékeztető lámpa676. o.
*1Fő figyelmeztető lámpa
676. o.
*1Gumiabroncsnyomásra figyelmeztető lámpa677. o.
Visszajelzők
Figyelmeztető lámpákOldalak
VisszajelzőkOldalak
Irányjelző visszajelző 365. o.
Helyzetjelző világítás visszajelző 367. o.
Rögzítőfék visszajelző366. o.
Távolsági fényszóró visszajelző367. o.
Ködfényszóró visszajelző 377. o.

2103. Műszercsoport
Hátsó ködlámpa visszajelző377. o.
Biztonsági visszajelző75, 88. o.
„READY” (üzemkész) visszajelző 353. o.
Sebességváltó-helyzet visszajelzők359. o.
*1, 2Csúszásjelző lámpa521. o.
*1, 3VSC OFF (VSC kikapcsolva) visszajelző 522. o.
Tempomat visszajelző 434. o.
Radarvezérlésű, adaptív tempomat visszajelző 424. o.
Tempomatsebesség beállítva „SET” visszajelző 424. o.
*1, 3PCS figyelmeztető lámpa 401. o.
LDA visszajelző412. o.
Kormányzásirányítás visszajelző 413. o.
Adaptív távolsági fényszórórendszer visszajelző 372. o.
„BSM” visszajelző (felszereltségtől függően) 444. o.
Toyota parkolássegítő érzékelőrendszer visszajelző
(felszereltségtől függően)461. o.
VisszajelzőkOldalak

2113. Műszercsoport
3
Műszercsoport
*1: Ha az indítógombot ON módba kapcsolja, a figyelmeztető lámpák kigyul-
ladnak, jelezve, hogy rendszerellenőrzés zajlik. A lámpák néhán y másod-
perc múlva, vagy a hibrid rendszer beindulásakor kialszanak. Ha nem
kezd el világítani figyelmeztető lámpa, vagy nem alszik ki, az valamely
rendszer meghibásodására utal. Ellenőriztesse a gépjárművet hivatalos
Toyota márkakereskedéssel, szervizzel vagy más, megbízható szak em-
berrel.
*2: A lámpa villogása a rendszer működését jelzi.
*3: A lámpa a rendszer kikapcsolásakor világítani kezd.
*1, 3ICS OFF visszajelző (felszereltségtől függően) 474. o.
*1S-IPA visszajelző (felszere ltségtől függően) 489. o.
*1„PASSENGER AIR BAG” (első utasoldali légzsák)
visszajelző 51. o.
VisszajelzőkOldalak

2123. Műszercsoport
nFőképernyő és a többfunkciós információs kijelző
*1: A megjelenített visszajelző az aktuális plug-in hibrid rendsze r vezetési
üzemmódnak megfelelően változik.
*2: A megjelenített visszajelző az aktuális vezetési üzemmódnak me gfelelően
változik.
Kijelzőn megjelenített vi sszajelzők és szimbólumok
VisszajelzőkOldalak
*1EV üzemmód visszajelző 100. o.
*1EV City üzemmód visszajelző100. o.
*1Hibrid akkumulátor töltés üzemmód visszajelző 101. o.
*2„ECO MODE” (üzemanyag-takarékos üzemmód)
visszajelző 439. o.
*2„PWR MODE” (gyorsító üzemmód) visszajelző 439. o.
Sebességhatároló visszajelző
441. o.
EV visszajelző231. o.

2133. Műszercsoport
3
Műszercsoport
nTöbbfunkciós információs kijelző (szimbólum kijelző*)
*: Ezek a szimbólumok üzenettel jelennek meg. Az itt felsorolt szimbólum jel-zések csak példaértékűek, a többfunkciós információs kijelző ta rtalmaitól
függően a jelzések eltérőek lehetnek.
n BSM (holttérfigyelő rendszer) külső visszapillantó tükrökbe épí tett
visszajelzői (felszereltségtől függően) (444. o.)
• Ha a BSM-funkció aktiválva van a többfunkciós információs kije lző
képernyőjén, az indítógomb ON módban van.
Ha a rendszer megfelelően működik, a BSM külső visszapillantó t ükrökbe
épített visszajelzői néhány másodperc múlva kialszanak.
Ha a BSM külső visszapillantó tükrökbe épített visszajelzői nem világítanak,
vagy nem alszanak ki, az a rendszer hibás működésére utalhat.
Ha ez történik, ellenőriztesse a gépjárművet bármely hivatalos To y o t a m á r k a -
kereskedéssel, szervizzel vagy m ás, megbízható szakemberrel.
Szimbólum kijelzőOldalak
Intelligens nyitási és indítórendszer 353. o.
Fék-felülbírálási rendszer/Vezetés-indítás szabályo-
zás / Intelligens követési távolság érzékelő (felsze-
reltségtől függően) 678. o.
LDA (sávelhagyásra figyelmeztető rendszer kor-
mányvezérléssel)418. o.
418. o.
l
A visszajelzők a külső visszapillantó tük-
rökön is megjelennek.
l A működés visszaigazolására a BSM
külső visszapillantó tükrökbe épített
visszajelzői a következő helyzetekben
világítanak:
• Ha az indítógomb ON módban van, a
BSM-funkció aktiválódik a többfunk-
ciós információs kijelző képer-
nyőjén.

2143. Műszercsoport

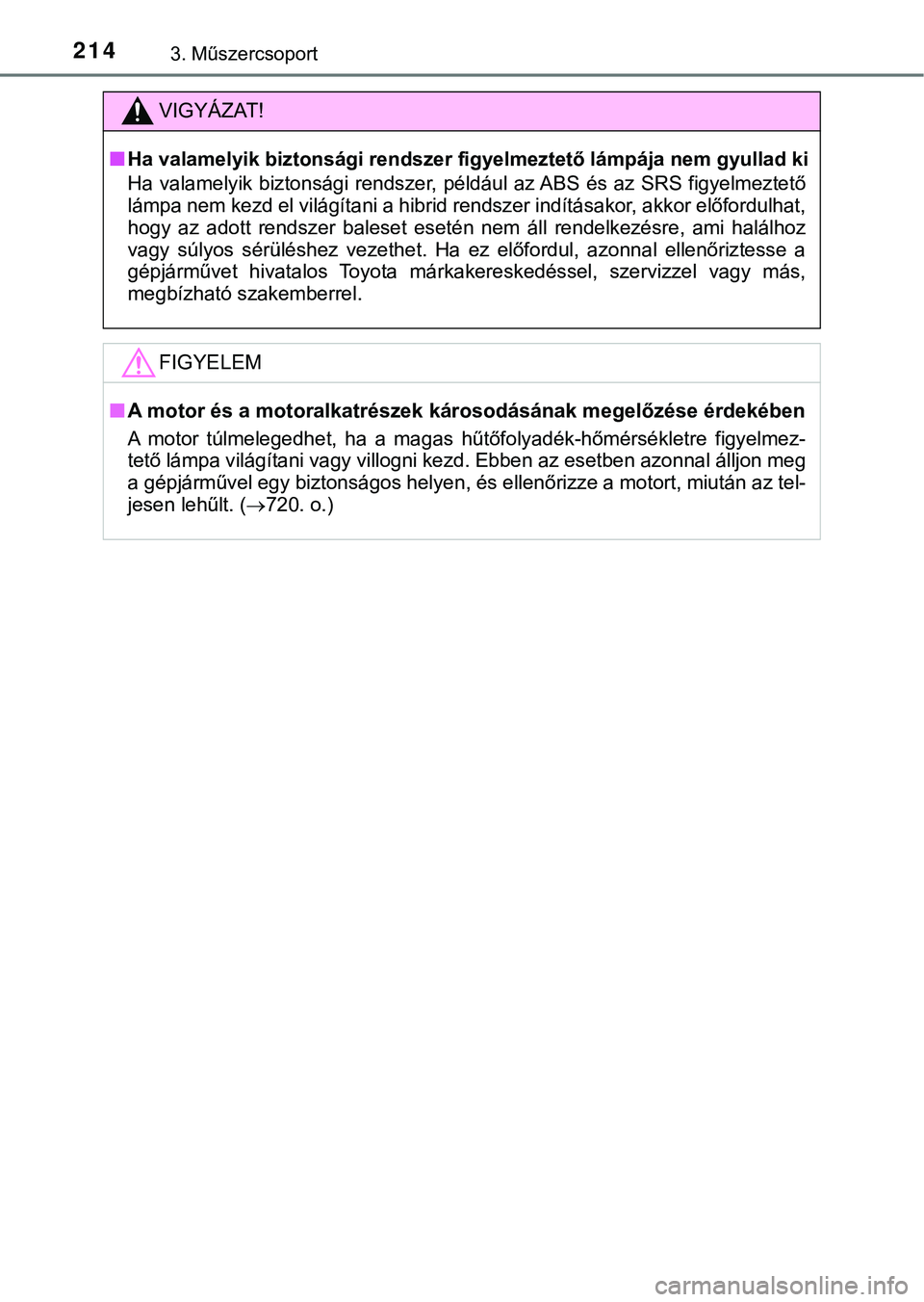

VIGYÁZAT!
nHa valamelyik biztonsági rendszer figyelmeztető lámpája nem gyullad ki
Ha valamelyik biztonsági rendszer, például az ABS és az SRS fig yelmeztető
lámpa nem kezd el világítani a hibrid rendszer indításakor, akk or előfordulhat,
hogy az adott rendszer baleset esetén nem áll rendelkezésre, am i halálhoz
vagy súlyos sérüléshez vezethe t. Ha ez előfordul, azonnal ellen őriztesse a
gépjárművet hivatalos Toyota márkakereskedéssel, szervizzel vag y más,
megbízható szakemberrel.
FIGYELEM
n A motor és a motoralkatrészek károsodásának megelőzése érdekébe n
A motor túlmelegedhet, ha a magas hűtőfolyadék-hőmérsékletre fi gyelmez-
tető lámpa világítani vagy villogni kezd. Ebben az esetben azonnal álljon meg
a gépjárművel egy biztonságos helyen, és ellenőrizze a motort, miután az tel-
jesen lehűlt. ( 720. o.)

2153. Műszercsoport
3
Műszercsoport
Fő képerny ő
A kijelző által használt mértékegységek a célrégió függvényében eltérőek
lehetnek.
A főképernyő olyan alapvető információkkal szolgáltat, mint
amilyen a gépjárműsebesség és a fennmaradó üzemanyag-
mennyiség. A megjelenített információk a felhasználó igényei-
nek megfelelően átkapcsolhatók.
A kijelzőn megjelenített tételek

2163. Műszercsoport
Sebességmérő
A gépjármű sebességét mutatja
Üzemanyagszint-kijelző
Az üzemanyagtartályban lévő üzemanyag mennyiségét mutatja
Külső hőmérséklet
A -40 °C (-40 °F) és 50 °C (122 °F) közötti tartományba eső külsőhőmér-
séklet-értékeket mutatja.
A hőmérséklet-kijelző kb. 10 másodpercig villog, ha a külső hőm érséklet
kb. 3 °C (37 °F) alá süllyed, majd a villogás abbamarad.
Kilométeróra kijelző (kilométer-számláló/napi kilométer-számlál ó/
hatótáv)
A kilométeróra és az aktuális üzemanyag-mennyiség alapján becsü lt veze-
tési hatótávolság jeleníthető meg. ( 217. o.)
Átlagos üzemanyag-fogyasztás kijelzése
A kilométerórához kötött átlagos elektromos energia- és az üzem anyag-fo-
gyasztás jeleníthető meg. ( 217. o.)
Alképernyő (ha az RSA és a s ebességhatároló ki van kapcsolva)
Az olyan információk, mint a hibrid rendszer visszajelzője és a pillanatnyi
üzemanyag-fogyasztás adatai, megjeleníthetők. ( 219. o.)
Alképernyő (ha az RSA és/vagy a sebességhatároló be van kap-
csolva)
Az RSA-hoz* és a sebességhatárolóhoz kapcsolódó információkat jeleníti
meg. ( 419, 441. o.)
*: Ha az RSA információ megjelenik a többfunkciós információs kij elző
képernyőjén ( 249. o.), az RSA információk nem jelennek meg az
alképernyőn.
1
2
3
4
5
6
7
