2018 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

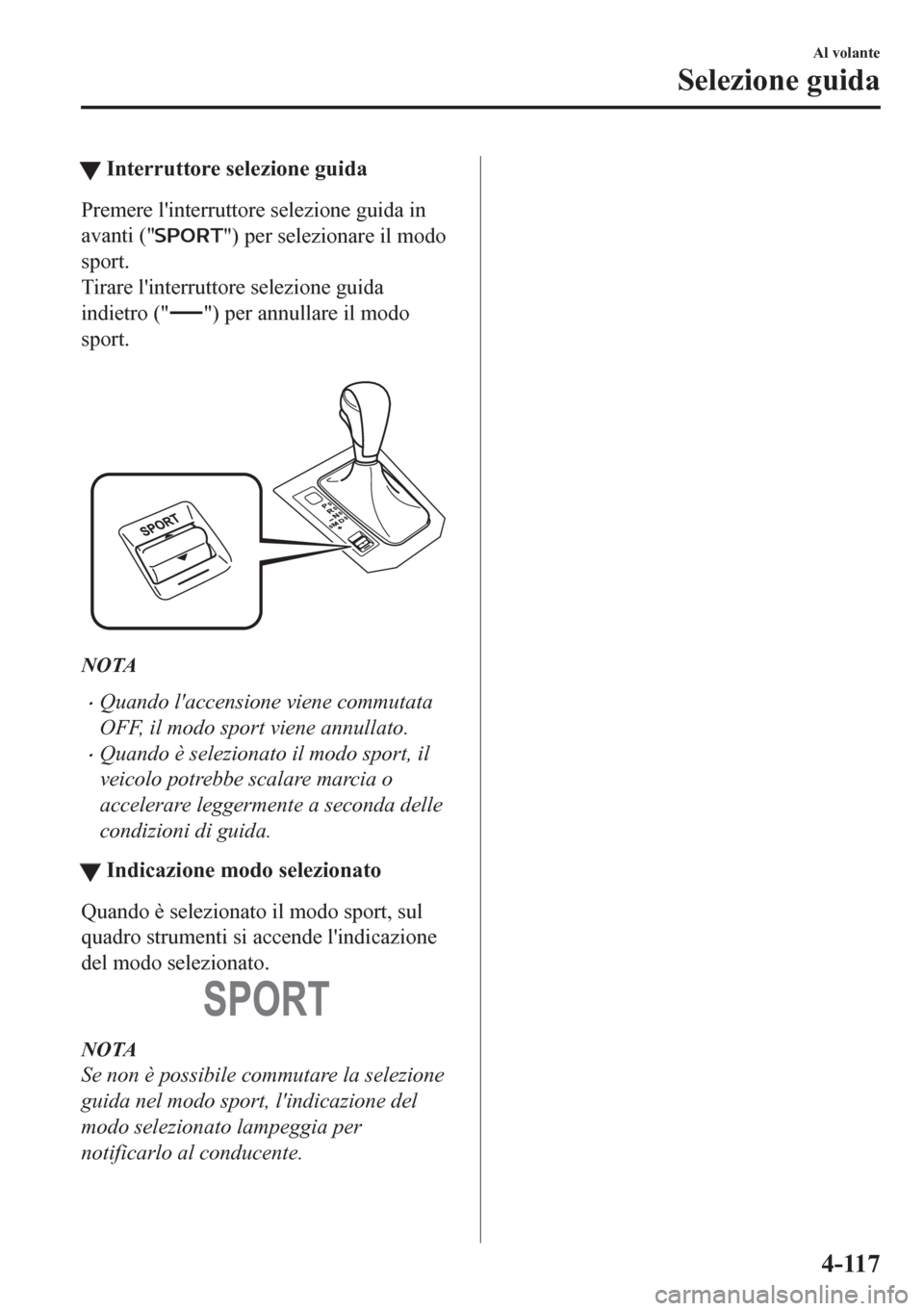

tInterruttore selezione guida
Premere l'interruttore selezione guida in
avanti ("
") per selezionare il modo
sport.
Tirare l'interruttore selezione guida
indietro ("
") per annullare il modo
sport.

NOTA
•Quando l'accensione viene commutata
OFF, il modo sport viene annullato.
•Quando è selezionato il modo sport, il
veicolo potrebbe scalare marcia o
accelerare leggermente a seconda delle
condizioni di guida.
ttIndicazione modo selezionato
Quando è selezionato il modo sport, sul
quadro strumenti si accende l'indicazione
del modo selezionato.
NOTA
Se non è possibile commutare la selezione
guida nel modo sport, l'indicazione del
modo selezionato lampeggia per
notificarlo al conducente.
Al volante
Selezione guida
4-117

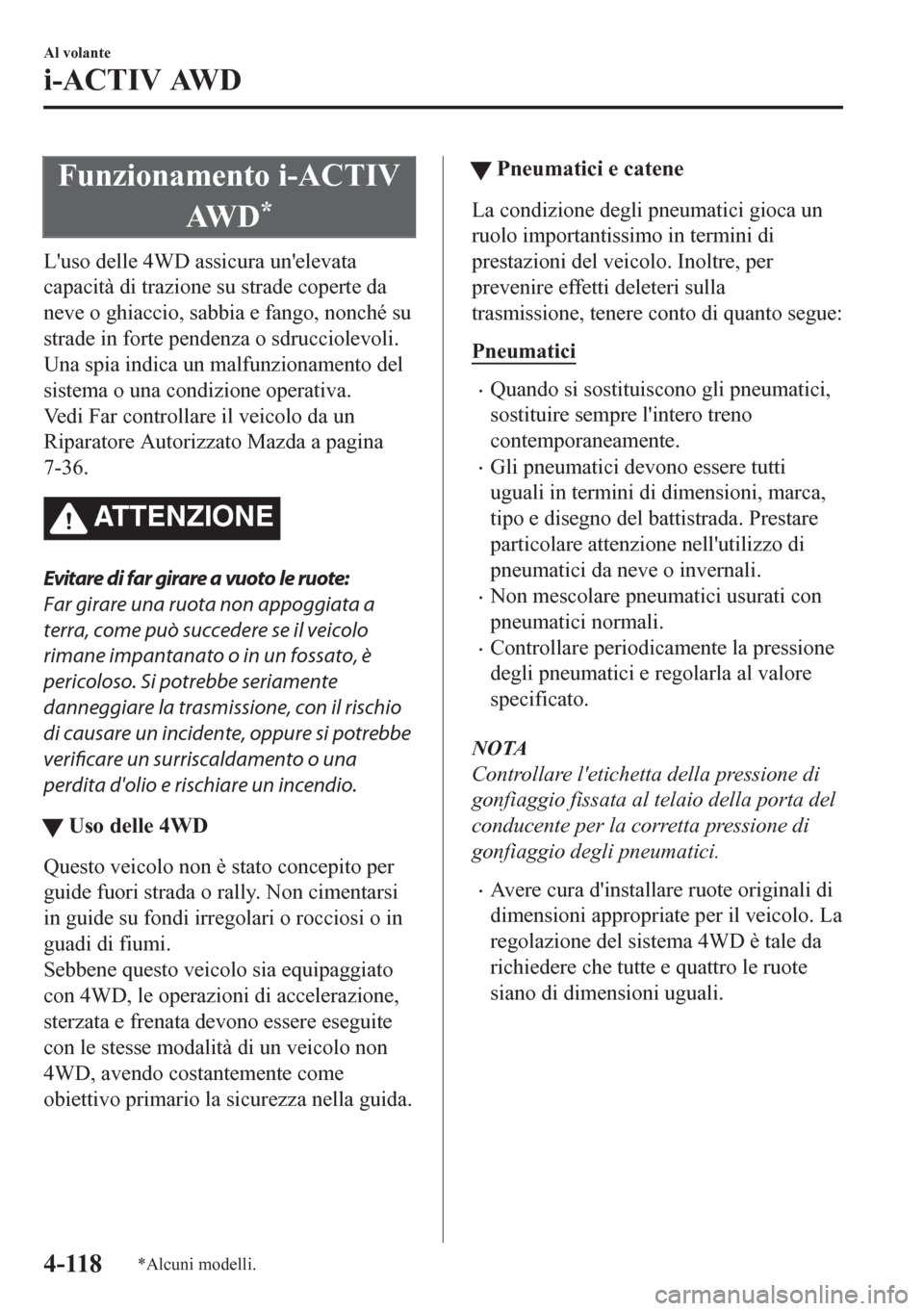

Funzionamento i-ACTIV
AW D
*
L'uso delle 4WD assicura un'elevata
capacità di trazione su strade coperte da
neve o ghiaccio, sabbia e fango, nonché su
strade in forte pendenza o sdrucciolevoli.
Una spia indica un malfunzionamento del
sistema o una condizione operativa.
Vedi Far controllare il veicolo da un
Riparatore Autorizzato Mazda a pagina
7-36.
ATTENZIONE
Evitare di far girare a vuoto le ruote:
Far girare una ruota non appoggiata a
terra, come può succedere se il veicolo
rimane impantanato o in un fossato, è
pericoloso. Si potrebbe seriamente
danneggiare la trasmissione, con il rischio
di causare un incidente, oppure si potrebbe
verificare un surriscaldamento o una
perdita d'olio e rischiare un incendio.
tUso delle 4WD
Questo veicolo non è stato concepito per
guide fuori strada o rally. Non cimentarsi
in guide su fondi irregolari o rocciosi o in
guadi di fiumi.
Sebbene questo veicolo sia equipaggiato
con 4WD, le operazioni di accelerazione,
sterzata e frenata devono essere eseguite
con le stesse modalità di un veicolo non
4WD, avendo costantemente come
obiettivo primario la sicurezza nella guida.
tPneumatici e catene
La condizione degli pneumatici gioca un
ruolo importantissimo in termini di
prestazioni del veicolo. Inoltre, per
prevenire effetti deleteri sulla
trasmissione, tenere conto di quanto segue:
Pneumatici
•Quando si sostituiscono gli pneumatici,
sostituire sempre l'intero treno
contemporaneamente.
•Gli pneumatici devono essere tutti
uguali in termini di dimensioni, marca,
tipo e disegno del battistrada. Prestare
particolare attenzione nell'utilizzo di
pneumatici da neve o invernali.
•Non mescolare pneumatici usurati con
pneumatici normali.
•Controllare periodicamente la pressione
degli pneumatici e regolarla al valore
specificato.
NOTA
Controllare l'etichetta della pressione di
gonfiaggio fissata al telaio della porta del
conducente per la corretta pressione di
gonfiaggio degli pneumatici.
•Avere cura d'installare ruote originali di
dimensioni appropriate per il veicolo. La
regolazione del sistema 4WD è tale da
richiedere che tutte e quattro le ruote
siano di dimensioni uguali.
Al volante
i-ACTIV AWD
4-118*Alcuni modelli.

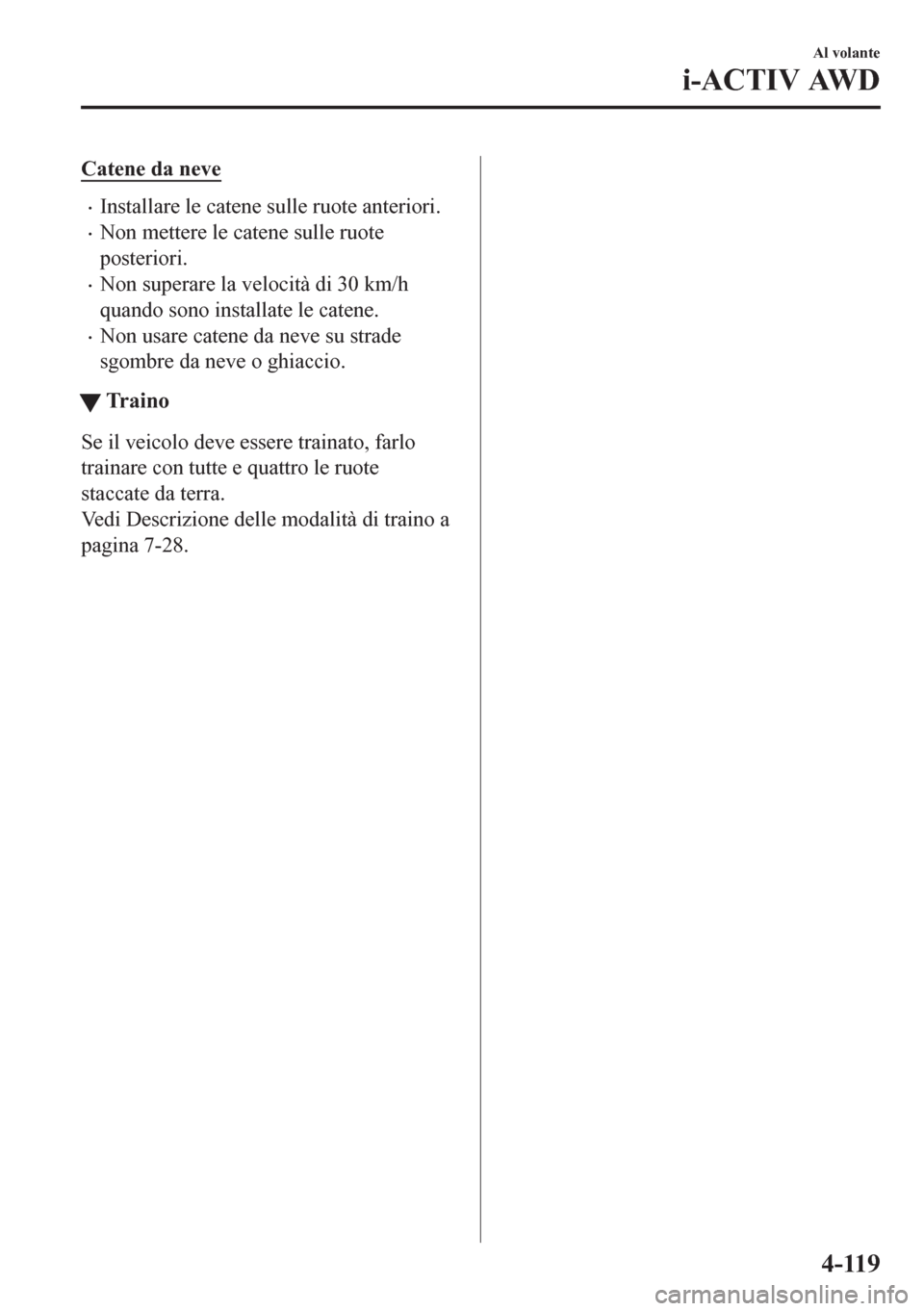

Catene da neve
•Installare le catene sulle ruote anteriori.
•Non mettere le catene sulle ruote
posteriori.
•Non superare la velocità di 30 km/h
quando sono installate le catene.
•Non usare catene da neve su strade
sgombre da neve o ghiaccio.
tTr a i n o
Se il veicolo deve essere trainato, farlo
trainare con tutte e quattro le ruote
staccate da terra.
Vedi Descrizione delle modalità di traino a
pagina 7-28.
Al volante
i-ACTIV AWD
4-119

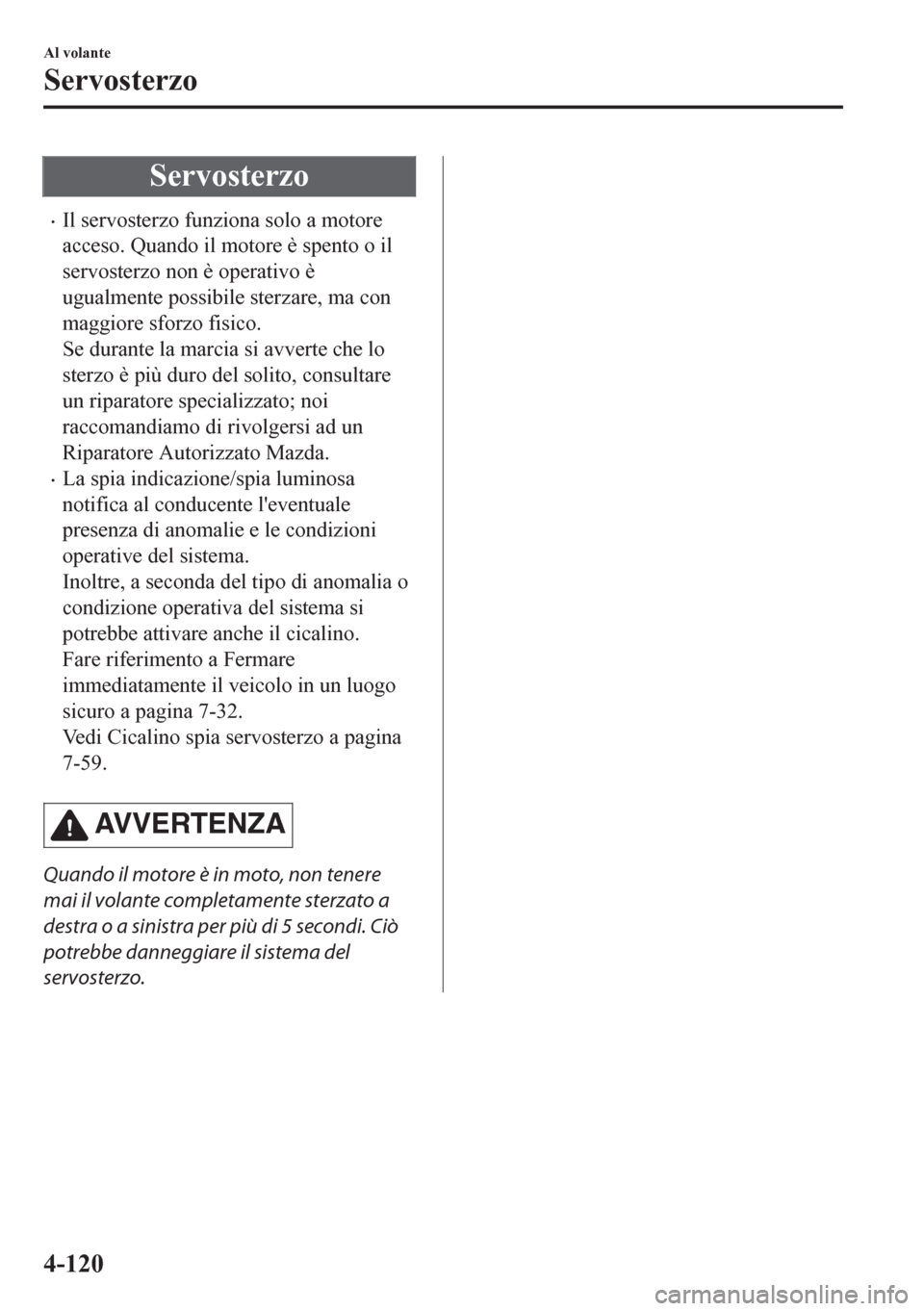

Servosterzo
•Il servosterzo funziona solo a motore
acceso. Quando il motore è spento o il
servosterzo non è operativo è
ugualmente possibile sterzare, ma con
maggiore sforzo fisico.
Se durante la marcia si avverte che lo
sterzo è più duro del solito, consultare
un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
•La spia indicazione/spia luminosa
notifica al conducente l'eventuale
presenza di anomalie e le condizioni
operative del sistema.
Inoltre, a seconda del tipo di anomalia o
condizione operativa del sistema si
potrebbe attivare anche il cicalino.
Fare riferimento a Fermare
immediatamente il veicolo in un luogo
sicuro a pagina 7-32.
Vedi Cicalino spia servosterzo a pagina
7-59.
AVVERTENZA
Quando il motore è in moto, non tenere
mai il volante completamente sterzato a
destra o a sinistra per più di 5 secondi. Ciò
potrebbe danneggiare il sistema del
servosterzo.
Al volante
Servosterzo
4-120

i-ACTIVSENSE
i-ACTIVSENSE è un termine collettivo usato per indicare una serie di avanzati sistemi di
sicurezza e di supporto al conducente facenti uso di una telecamera controllo abbaglianti
(FSC) e sensori radar. Questi sistemi consistono in sistemi di sicurezza attiva e di sicurezza
preventiva.
Questi sistemi sono designati ad assistere il conducente nel guidare in sicurezza
alleviandone il carico e aiutandolo ad evitare collisioni o riducendone gli effetti. Tuttavia,
poiché ogni sistema ha delle limitazioni, guidare sempre con prudenza e non fare
affidamento solo sui sistemi.
tTecnologia di sicurezza attiva
La tecnologia di sicurezza attiva funge da supporto per una guida più sicura aiutando il
conducente a riconoscere le situazioni di potenziale pericolo ed evitare incidenti.
Sistemi di supporto alla consapevolezza del conducente
Visibilità notturna
Sistema fari adattativi (AFS) ................................................................................ pagina 4-125
Fari a LED adattativi (ALH) ................................................................................ pagina 4-129
Sistema controllo abbaglianti (Sistema HBC) ......................................................pagina 4-126
Rilevamento lato sinistro/destro e lato posteriore
Sistema di segnalazione cambio corsia (LDWS) ................................................. pagina 4-188
Monitoraggio punto cieco (BSM) ........................................................................ pagina 4-132
Riconoscimento segnali stradali
Sistema di riconoscimento segnali stradali (TSR) ............................................... pagina 4-139
Riconoscimento distanza tra veicoli
Sistema di supporto rilevamento distanza di sicurezza (DRSS) .......................... pagina 4-146
Rilevamento affaticamento conducente
Allertamento attenzione conducente (DAA) ........................................................ pagina 4-150
Rilevamento ostacolo retrostante all'uscita da uno spazio di parcheggio
Avviso traffico posteriore in uscita da parcheggio (RCTA) ................................. pagina 4-153
Riconoscimento a tutto tondo
Monitor vista 360° ................................................................................................ pagina 4-226
Al volante
i-ACTIVSENSE
4-121

Sistema di supporto al conducente
Distanza tra veicoli
Regolatore di velocità con sensore radar Mazda (MRCC) ...................................pagina 4-157
Regolatore di velocità con sensore radar Mazda con funzione Stop & Go (MRCC con
funzione Stop & Go) ............................................................................................ pagina 4-172
Cambio corsia
Sistema assistente mantenimento corsia (LAS) ................................................... pagina 4-188
Controllo velocità
Limitatore di velocità regolabile (ASL) ............................................................... pagina 4-200
tTecnologia di sicurezza preventiva
La tecnologia di sicurezza preventiva è designata per assistere il conducente nell'evitare
collisioni o ridurne gli effetti laddove queste non sono evitabili.
Riduzione danni da collisioni a basse velocità
Guida in marcia avanti
Supporto intelligente di frenata in città [Marcia avanti] (SCBS F) ......................pagina 4-213
Supporto intelligente di frenata in città avanzato (SCBS avanzato) .................... pagina 4-208
Guida in retromarcia
Supporto intelligente di frenata in città [Retromarcia] (SCBS R) ........................pagina 4-218
Riduzione danni da collisioni a velocità medio/alte
Supporto intelligente di frenata (SBS) ................................................................. pagina 4-223
Al volante
i-ACTIVSENSE
4-122

tTelecamera e sensori
Telecamera controllo abbaglianti (FSC)
La telecamera controllo abbaglianti (FSC) rileva le indicazioni della corsia e riconosce fari,
luci di posizione posteriori e luci di centri abitati. Inoltre, rileva anche la presenza di un
veicolo, pedoni o ostacoli davanti. I sistemi che usano a loro volta la telecamera controllo
abbaglianti (FSC) sono i seguenti.
•Sistema controllo abbaglianti (Sistema HBC)
•Fari a LED adattativi (ALH)
•Allertamento attenzione conducente (DAA)
•Sistema assistente mantenimento corsia (LAS) e Sistema di segnalazione cambio corsia
(LDWS)
•Sistema di riconoscimento segnali stradali (TSR)
•Supporto intelligente di frenata in città avanzato (SCBS avanzato)
•Supporto intelligente di frenata in città [Marcia avanti] (SCBS F)
•Supporto intelligente di frenata (SBS)
•Regolatore di velocità con sensore radar Mazda con funzione Stop & Go (MRCC con
funzione Stop & Go)
La telecamera controllo abbaglianti (FSC) è installata in cima al parabrezza, vicino allo
specchietto retrovisore interno.
Vedi Telecamera controllo abbaglianti (FSC) a pagina 4-256.
Sensore radar (anteriore)
Il sensore radar (anteriore) provvede ad emettere onde radio e a rilevare la loro riflessione
da parte di un veicolo che sta davanti. I sistemi che usano a loro volta il sensore radar
(anteriore) sono i seguenti.
•Regolatore di velocità con sensore radar Mazda con funzione Stop & Go (MRCC con
funzione Stop & Go)
•Regolatore di velocità con sensore radar Mazda (MRCC)
•Sistema di supporto rilevamento distanza di sicurezza (DRSS)
•Supporto intelligente di frenata (SBS)
Il sensore radar (anteriore) è montato dietro la griglia del radiatore.
Vedi Sensore radar (Anteriore) a pagina 4-262.
Al volante
i-ACTIVSENSE
4-123

Sensori radar (posteriori)
I sensori radar (posteriori) provvedono ad emettere onde radio e a rilevare la loro riflessione
da parte di un veicolo in avvicinamento da dietro o di un ostacolo. I sistemi che usano a loro
volta i sensori radar (posteriori) sono i seguenti.
•Monitoraggio punto cieco (BSM)
•Avviso traffico posteriore in uscita da parcheggio (RCTA)
I sensori radar (posteriori) sono installati all'interno del paraurti posteriore, uno per ciascun
lato, destro e sinistro.
Vedi Sensori radar (Posteriori) a pagina 4-266.
Sensori ad ultrasuoni (posteriori)
I sensori ad ultrasuoni (posteriori) provvedono ad emettere onde ad ultrasuoni e a rilevare la
loro riflessione da parte di ostacoli retrostanti. I sistemi che usano a loro volta i sensori ad
ultrasuoni (posteriori) sono i seguenti.
•Supporto intelligente di frenata in città [Retromarcia] (SCBS R)
I sensori ad ultrasuoni (posteriori) sono montati sul paraurti posteriore.
Vedi Sensori ad ultrasuoni (Posteriori) a pagina 4-268.
Telecamera anteriore/telecamere laterali/retrocamera
Telecamera anteriore, telecamere laterali e retrocamera riprendono le immagini dell'area
circostante il veicolo. Il monitor vista 360° utilizza ciascuna telecamera.
Le telecamere sono installate su paraurti anteriore, specchietti retrovisori esterni e
portellone.
Vedi Telecamera anteriore/Telecamere laterali/Telecamera posteriore a pagina 4-269.
Al volante
i-ACTIVSENSE
4-124
