2018 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

Allestimento interno (Vista E)
pLeve di comando a distanza .............................................................................. pagina 2-11
qStaffe di ancoraggio .......................................................................................... pagina 2-42
rPannello di copertura vano bagagli ................................................................... pagina 3-30
sPresa accessori ................................................................................................ pagina 5-160
tVano sotto il pianale ........................................................................................ pagina 5-166
uOcchielli di fissaggio carico ............................................................................ pagina 5-166
Indice illustrato
Panoramica dell'abitacolo (Modello con guida a destra)
L'equipaggiamento e la posizione di installazione variano in base al veicolo1-11

Anteriore
pSpazzole tergiparabrezza ................................................................................... pagina 6-34
qTetto apribile ..................................................................................................... pagina 3-53
rFinestrino ...........................................................................................................pagina 3-49
sSportello serbatoio carburante ...........................................................................pagina 3-41
tPulsante di richiesta ..........................................................................................pagina 3-13
uPorta .................................................................................................................. pagina 3-11
Indice illustrato
Panoramica esterna
1-12L'equipaggiamento e la posizione di installazione variano in base al veicolo

Posteriore
pSpazzola tergilunotto ......................................................................................... pagina 6-37
qPortellone .......................................................................................................... pagina 3-22
rSpecchietto retrovisore esterno ......................................................................... pagina 3-44
sPulsante di richiesta ..........................................................................................pagina 3-13
tApriportellone elettrico ..................................................................................... pagina 3-23
Indice illustrato
Panoramica esterna
L'equipaggiamento e la posizione di installazione variano in base al veicolo1-13

MEMO
1-14

2Dispositivi di sicurezza fondamentali
Importanti informazioni sui dispositivi di sicurezza passiva
comprendenti sedili, sistema cinture di sicurezza, sistemi seggiolini per
bambini e airbag SRS.
Sedili ...................................................2-2
Precauzioni riguardanti i sedili ..........
...................................................... 2-2
Sedile anteriore ............................ 2-5
Sedile posteriore ........................ 2-11
Poggiatesta ................................. 2-18
Sistemi cinture di sicurezza ........... 2-20
Precauzioni per l'uso delle cinture di
sicurezza .................................... 2-20
Cintura di sicurezza ................... 2-23
Sistemi di segnalazione cinture di
sicurezza .................................... 2-24
Sistemi pretensionatore e limitatore
di carico cintura di sicurezza .............
.................................................... 2-24
Seggiolino per bambini ...................2-27
Precauzioni per l'uso del seggiolino
per bambini ................................ 2-27
Installazione seggiolino per
bambini ...................................... 2-33
Tabella di posizionamento seggiolini
per bambini rispetto ai sedili ......2-38
Installazione seggiolini per
bambini ...................................... 2-42
Airbag SRS ...................................... 2-46
Precauzioni riguardanti i sistemi di
ritenuta supplementari (SRS) .............
.................................................... 2-46
Componenti sistema di ritenuta
supplementare ............................ 2-53
Principio di funzionamento degli
airbag SRS ................................. 2-55
Criteri d'innesco airbag SRS ...... 2-60
Limitazioni all'attivazione degli
airbag SRS ................................. 2-61
Sistema di classificazione occupante
sedile passeggero anteriore
*...... 2-63
Monitoraggio continuo .............. 2-69
*Alcuni modelli.2-1

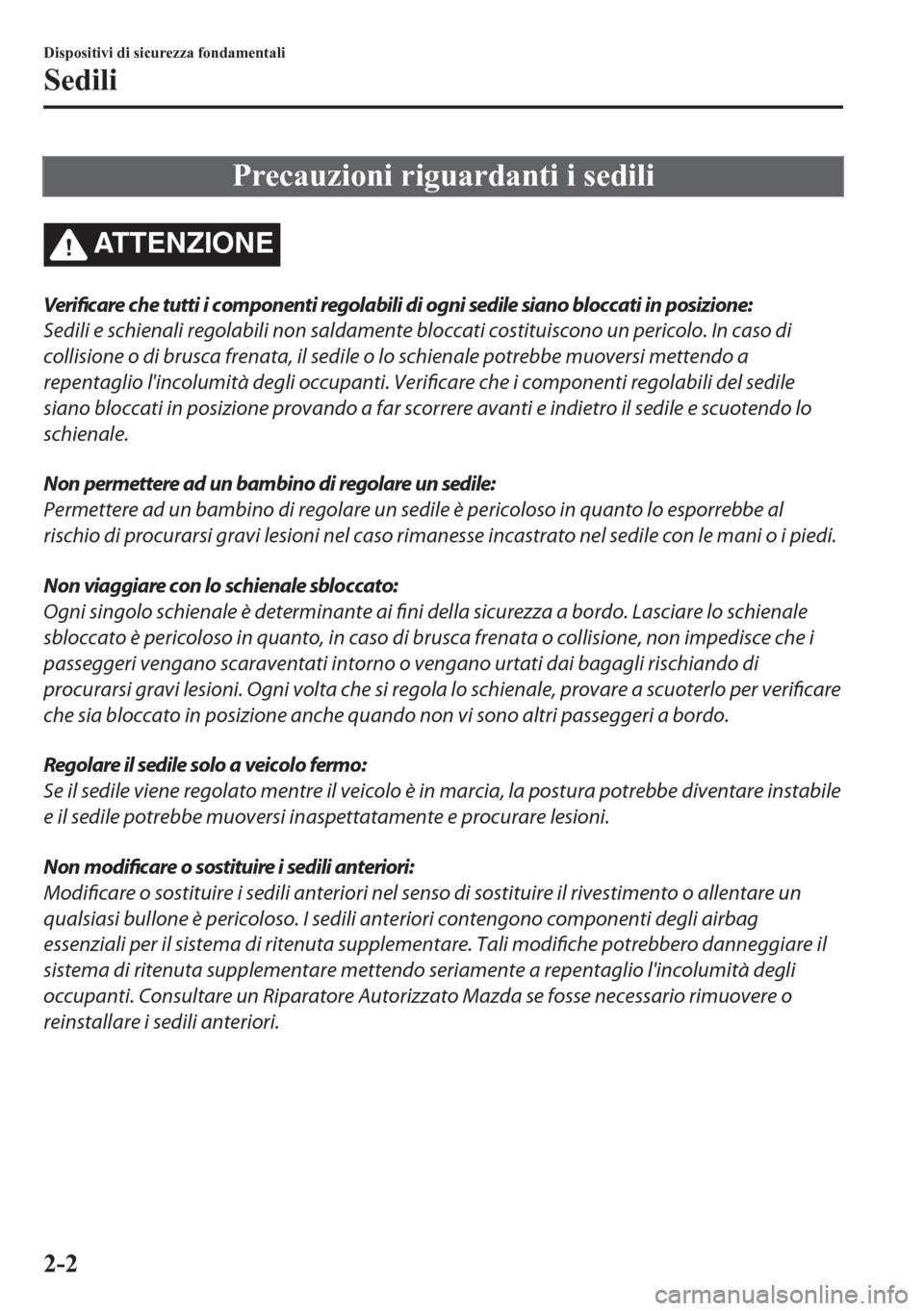

Precauzioni riguardanti i sedili
ATTENZIONE
Verificare che tutti i componenti regolabili di ogni sedile siano bloccati in posizione:
Sedili e schienali regolabili non saldamente bloccati costituiscono un pericolo. In caso di
collisione o di brusca frenata, il sedile o lo schienale potrebbe muoversi mettendo a
repentaglio l'incolumità degli occupanti. Verificare che i componenti regolabili del sedile
siano bloccati in posizione provando a far scorrere avanti e indietro il sedile e scuotendo lo
schienale.
Non permettere ad un bambino di regolare un sedile:
Permettere ad un bambino di regolare un sedile è pericoloso in quanto lo esporrebbe al
rischio di procurarsi gravi lesioni nel caso rimanesse incastrato nel sedile con le mani o i piedi.
Non viaggiare con lo schienale sbloccato:
Ogni singolo schienale è determinante ai fini della sicurezza a bordo. Lasciare lo schienale
sbloccato è pericoloso in quanto, in caso di brusca frenata o collisione, non impedisce che i
passeggeri vengano scaraventati intorno o vengano urtati dai bagagli rischiando di
procurarsi gravi lesioni. Ogni volta che si regola lo schienale, provare a scuoterlo per verificare
che sia bloccato in posizione anche quando non vi sono altri passeggeri a bordo.
Regolare il sedile solo a veicolo fermo:
Se il sedile viene regolato mentre il veicolo è in marcia, la postura potrebbe diventare instabile
e il sedile potrebbe muoversi inaspettatamente e procurare lesioni.
Non modificare o sostituire i sedili anteriori:
Modificare o sostituire i sedili anteriori nel senso di sostituire il rivestimento o allentare un
qualsiasi bullone è pericoloso. I sedili anteriori contengono componenti degli airbag
essenziali per il sistema di ritenuta supplementare. Tali modifiche potrebbero danneggiare il
sistema di ritenuta supplementare mettendo seriamente a repentaglio l'incolumità degli
occupanti. Consultare un Riparatore Autorizzato Mazda se fosse necessario rimuovere o
reinstallare i sedili anteriori.
Dispositivi di sicurezza fondamentali
Sedili
2-2

Non viaggiare con i sedili anteriori danneggiati:
Guidare con i sedili anteriori danneggiati, ad esempio con i cuscini lacerati o che presentano
danni all'uretano, è pericoloso. Una qualsiasi collisione, anche se non sufficientemente
violenta da innescare gli airbag, potrebbe danneggiare i sedili anteriori che contengono
componenti essenziali degli airbag. Se il veicolo restasse coinvolto in una nuova collisione un
qualsiasi airbag potrebbe non innescarsi mettendo a repentaglio l'incolumità dell'occupante.
Dopo una collisione far sempre ispezionare i sedili anteriori, i pretensionatori delle cinture di
sicurezza anteriori e gli airbag da un Riparatore Autorizzato Mazda.
Non viaggiare con gli schienali dei sedili anteriori inclinati:
Viaggiare con lo schienale inclinato è pericoloso in quanto non si è protetti come si dovrebbe
dalle cinture di sicurezza. In caso di brusca frenata o di collisione si potrebbe scivolare sotto la
cintura addominale e procurarsi gravi lesioni interne. Per ottenere la massima protezione,
stare appoggiati allo schienale e in posizione eretta.
Non sistemare oggetti, per esempio un cuscino, tra schienale e schiena:
Sistemare un oggetto, per esempio un cuscino, tra schienale e schiena è pericoloso in quanto
impedisce di tenere una corretta postura nella guida e non permette alla cintura di sicurezza
di svolgere appieno la sua funzione in caso di collisione, esponendo a serio pericolo la propria
incolumità e la vita stessa.
Non sistemare oggetti sotto il sedile:
L'oggetto potrebbe incastrarsi e impedire un saldo fissaggio del sedile, con il rischio di causare
un incidente.
Non impilare mai il carico al disopra degli schienali:
Impilare i bagagli o qualsiasi altro carico al disopra degli schienali è pericoloso. In caso di
brusca frenata o collisione gli oggetti potrebbero volare in aria, diventando come dei proiettili
che possono colpire e ferire i passeggeri.
Prima di mettersi in marcia, verificare che bagagli e carico siano fissati:
Viaggiare con il carico non fissato è pericoloso in quanto, in caso di brusca frenata o di
collisione, il carico potrebbe muoversi o distruggersi mettendo a repentaglio l'incolumità
degli occupanti.
Dispositivi di sicurezza fondamentali
Sedili
2-3

Non permettere mai che un passeggero stia seduto o in piedi su uno schienale ripiegato a
veicolo in marcia:
Viaggiare con un passeggero su uno schienale ripiegato è pericoloso. Consentire ad un
bambino di sedersi su uno schienale ripiegato a veicolo in marcia è particolarmente
pericoloso. In caso di brusca frenata o di collisione, anche di lieve entità, un bambino non
seduto nell'apposito sedile o seggiolino e non trattenuto dalla cintura di sicurezza può essere
scaraventato in avanti o all'indietro, se non addirittura fuori dal veicolo, rischiando di
rimanere gravemente ferito o di perdere la vita. Un bambino che si trovasse nel vano bagagli
potrebbe essere scaraventato contro gli altri occupanti e causare gravi ferite a sé stesso e ad
altri.
AVVERTENZA
¾Quando si aziona un sedile, avere cura di non tenere mani e dita vicine alle parti in
movimento del sedile o sul rivestimento laterale onde non mettere a rischio la propria
incolumità.
¾Quando si muovono i sedili, assicurarsi che non vi sia nessun carico nell'area circostante.
Nel caso rimanesse incastrato, il carico potrebbe danneggiarsi.
¾(Sedile manuale)
Quando si muovono i sedili avanti e indietro o si raddrizza lo schienale, accompagnare lo
schienale con la mano durante l'operazione. Se non si accompagna lo schienale, il sedile si
muoverà improvvisamente mettendo a repentaglio l'incolumità della persona.
NOTA
•Quando si riporta un sedile posteriore nella sua posizione originale, sistemare la cintura
di sicurezza nella sua posizione normale. Verificare che la cintura di sicurezza si sfili e si
riavvolga regolarmente.
•(Sedile elettrico)
La regolazione elettrica della seduta del sedile è azionata da dei motorini. Evitarne
l'azionamento prolungato perché l'uso eccessivo può danneggiare i motorini.
•Per evitare che la batteria si scarichi, evitare di azionare la regolazione elettrica a
motore spento. Il regolatore assorbe una notevole quantità di corrente.
•Non utilizzare l'interruttore per effettuare più di una regolazione alla volta.
Dispositivi di sicurezza fondamentali
Sedili
2-4
