Fusibili
L'impianto elettrico del vostro veicolo è
protetto da fusibili.

In caso di non funzionamento di una luce,
un accessorio, o un comando, controllare il
fusibile di protezione del relativo circuito.
Se un fusibile è bruciato, il filamento
interno è fuso.

Se lo stesso fusibile brucia nuovamente,
evitare di usare il relativo sistema e
consultare quanto prima possibile un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
tSostituzione di un fusibile
Sostituzione fusibili lato sinistro del
veicolo
Se il sistema elettrico non funziona,
innanzitutto controllare i fusibili posti sul
lato sinistro del veicolo.

1. Verificare che l'accensione sia
commutata su OFF e gli altri
interruttori siano OFF.
2. Aprire il coperchio del pannello
fusibili.
3. Servendosi dell'estrattore che si trova
all'interno della scatola fusibili nel
vano motore, estrarre il fusibile
interessato tenendolo dritto.
4. Controllare il fusibile e se è bruciato
sostituirlo.
NormaleBruciato
5.Inserire un nuovo fusibile dello stesso
amperaggio e verificare che s'inserisca in
modo fermo. Se non s'inserisce saldamente,
farlo installare da un riparatore
specializzato. Noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
Se non si dispone di fusibili di scorta, usare
un fusibile dello stesso amperaggio di
quello bruciato prelevandolo da un circuito
non essenziale per il funzionamento del
veicolo, ad esempio quello del sistema
audio (AUDIO) o della presa di corrente
(OUTLET).
Manutenzione e cura
Manutenzione a cura dell'utente
6-57

AV V E R T E N Z A
Il fusibile di ricambio deve essere
originale Mazda oppure deve sempre
avere lo stesso amperaggio di quello
sostituito. Viceversa si può danneggiare
l'impianto elettrico.
6. Reinstallare il coperchio e verificare
che sia saldo.
Sostituzione fusibili vano motore
Se i fari o qualche altro componente
elettrico non funzionano e i fusibili
dell'abitacolo sono tutti in condizioni
normali, controllare i fusibili situati nel
vano motore. Se un fusibile è bruciato, va
sostituito. Procedere come segue:

1. Verificare che l'accensione sia
commutata su OFF e gli altri
interruttori siano OFF.
2. Rimuovere il coperchio della scatola
fusibili.
3. Se un fusibile, purché non sia quello
principale (MAIN), è bruciato,
sostituirlo con uno nuovo dello stesso
amperaggio.
NormaleBruciato
ATTENZIONE
Non sostituire il fusibile principale di
persona. Far eseguire la sostituzione da
un Riparatore Autorizzato Mazda:
Sostituire il fusibile principale (MAIN) di
persona è pericoloso trattandosi di un
fusibile ad alto amperaggio. Una
sostituzione non corretta può causare
scosse elettriche o un cortocircuito che
possono sfociare in un incendio.
4. Reinstallare il coperchio e verificare
che sia saldo.
Manutenzione e cura
Manutenzione a cura dell'utente
6-58

tDescrizione pannello fusibili
Scatola fusibili (vano motore)
DESCRIZIONEAMPE-
RAGGIO
FUSIBILECOMPONENTE PROTETTO
1
50 A Protezione di vari circuiti
2 IG2 30 A Protezione di vari circuiti
3INJECTOR
ENG.SUB30 A
Sistema di controllo motore
*
4SCR1
EVVT20 A
Sistema di controllo motore*
5 P.WINDOW1 30 A
Finestrini elettrici*
6R.HEATER 20 AŠ
7 ADD FAN DE 40 A
Ventola di raffreddamento
*
8 WIPER.DEI 20 A
Sbrinatore tergiparabrezza*
9 DEFOG 40 A Sbrinatore lunotto
10 DCDC DE 40 A
Protezione di vari circuiti
*
11 EPB R 20 A Freno di stazionamento elettrico (EPB) (RH)
12 EPB L 20 A Freno di stazionamento elettrico (EPB) (LH)
Manutenzione e cura
Manutenzione a cura dell'utente
*Alcuni modelli.6-59

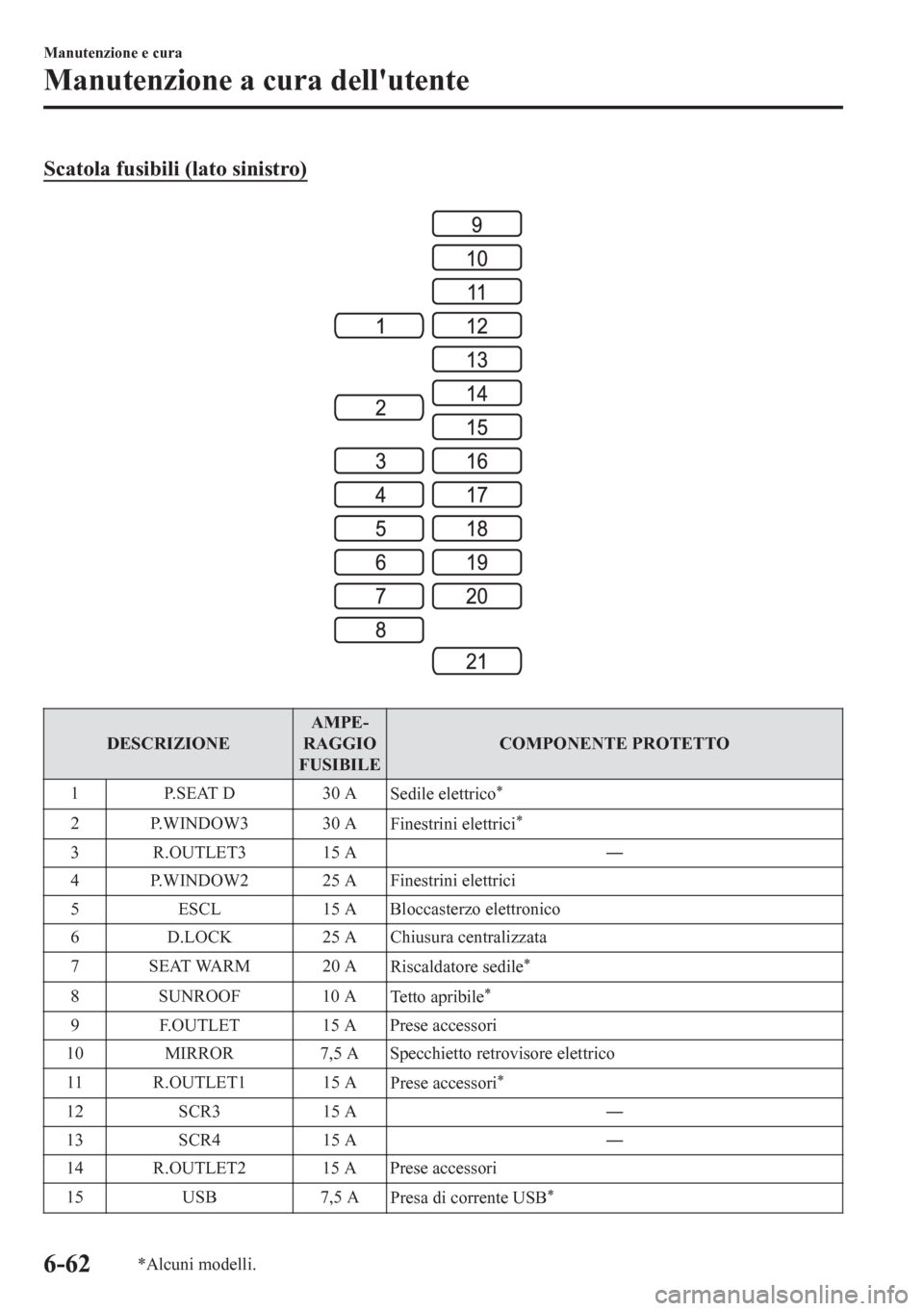

Scatola fusibili (lato sinistro)
DESCRIZIONEAMPE-
RAGGIO
FUSIBILECOMPONENTE PROTETTO
1P.SEAT D 30 A
Sedile elettrico
*
2 P.WINDOW3 30 A
Finestrini elettrici*
3 R.OUTLET3 15 AŠ
4 P.WINDOW2 25 A Finestrini elettrici
5 ESCL 15 A Bloccasterzo elettronico
6 D.LOCK 25 A Chiusura centralizzata
7SEAT WARM 20 A
Riscaldatore sedile
*
8 SUNROOF 10 A
Tetto apribile*
9 F.OUTLET 15 A Prese accessori
10 MIRROR 7,5 A Specchietto retrovisore elettrico
11 R.OUTLET1 15 A
Prese accessori
*
12 SCR3 15 AŠ
13 SCR4 15 AŠ
14 R.OUTLET2 15 A Prese accessori
15 USB 7,5 A
Presa di corrente USB
*
Manutenzione e cura
Manutenzione a cura dell'utente
6-62*Alcuni modelli.

Pneumatico invernale
Dimensioni pneumaticoPressione di gonfiaggio
Fino a 3 personeŠPieno carico
225/65R17
*1 MSAnteriore 230 kPa (2,3 bar) 260 kPa (2,6 bar)
Posteriore 250 kPa (2,5 bar) 300 kPa (3,0 bar)
225/55R19
*2 MSAnteriore 250 kPa (2,5 bar) 260 kPa (2,6 bar)
Posteriore 270 kPa (2,7 bar) 310 kPa (3,1 bar)
Peso di una persona: Circa 75 kg*1 Indice di carico e codice di velocità: 102Q/102S/102H/102V*2 Indice di carico e codice di velocità: 99Q/99S/99H/99V
Coppia di serraggio dadi ruota
Quando s'installa uno pneumatico, serrare i dadi ruota alla coppia seguente.
108Š147 N·m (12Š14 kgf·m)
ttFusibili
Vedi Fusibili a pagina 6-57.
