DESCRIZIONEAMPE-
RAGGIO
FUSIBILECOMPONENTE PROTETTO
46 FUEL PUMP 15 A
Sistema di alimentazione
*
47 FUEL WARM 25 A
Riscaldatore carburante*
48 TAIL 15 A Luci di posizione posteriori, luci targa
49SCR2
FUEL PUMP225 A
Sistema di alimentazione
*
50 HAZARD 25 ALampeggiatori di emergenza, indicatori di direzione, luci di po-
sizione posteriori, luci di posizione anteriori
51 H/L LOW R 15 A Luce anabbagliante faro (RH)
52 OUTLET 25 A Prese accessori
53 STOP 10 A Luci stop
54 ROOM 15 A Plafoniera
Manutenzione e cura
Manutenzione a cura dell'utente
*Alcuni modelli.6-61

Scatola fusibili (lato sinistro)
DESCRIZIONEAMPE-
RAGGIO
FUSIBILECOMPONENTE PROTETTO
1P.SEAT D 30 A
Sedile elettrico
*
2 P.WINDOW3 30 A
Finestrini elettrici*
3 R.OUTLET3 15 AŠ
4 P.WINDOW2 25 A Finestrini elettrici
5 ESCL 15 A Bloccasterzo elettronico
6 D.LOCK 25 A Chiusura centralizzata
7SEAT WARM 20 A
Riscaldatore sedile
*
8 SUNROOF 10 A
Tetto apribile*
9 F.OUTLET 15 A Prese accessori
10 MIRROR 7,5 A Specchietto retrovisore elettrico
11 R.OUTLET1 15 A
Prese accessori
*
12 SCR3 15 AŠ
13 SCR4 15 AŠ
14 R.OUTLET2 15 A Prese accessori
15 USB 7,5 A
Presa di corrente USB
*
Manutenzione e cura
Manutenzione a cura dell'utente
6-62*Alcuni modelli.

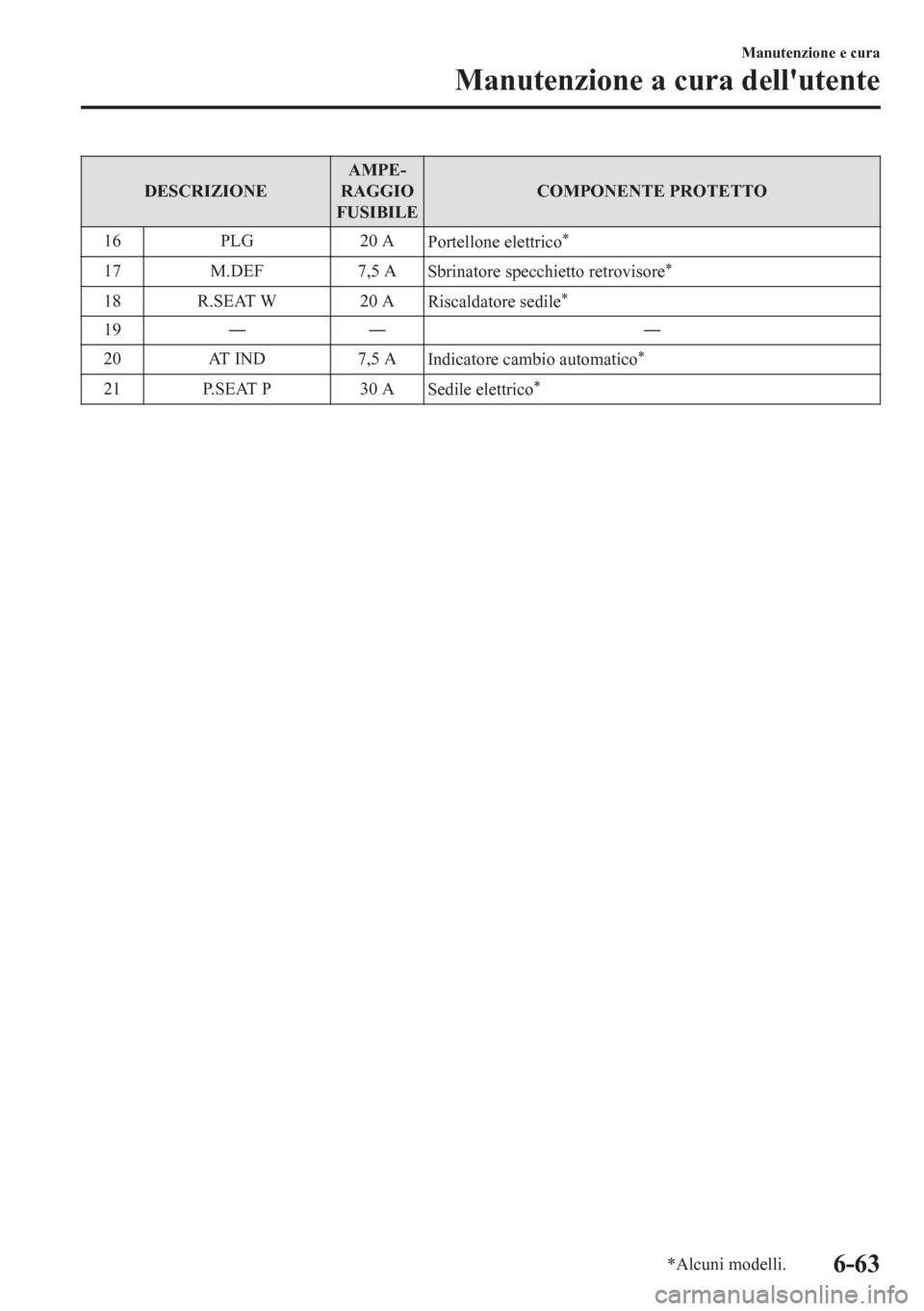

DESCRIZIONEAMPE-
RAGGIO
FUSIBILECOMPONENTE PROTETTO
16 PLG 20 A
Portellone elettrico
*
17 M.DEF 7,5 A
Sbrinatore specchietto retrovisore*
18 R.SEAT W 20 A
Riscaldatore sedile*
19ŠŠ Š
20 AT IND 7,5 A
Indicatore cambio automatico
*
21 P.SEAT P 30 A
Sedile elettrico*
Manutenzione e cura
Manutenzione a cura dell'utente
*Alcuni modelli.6-63

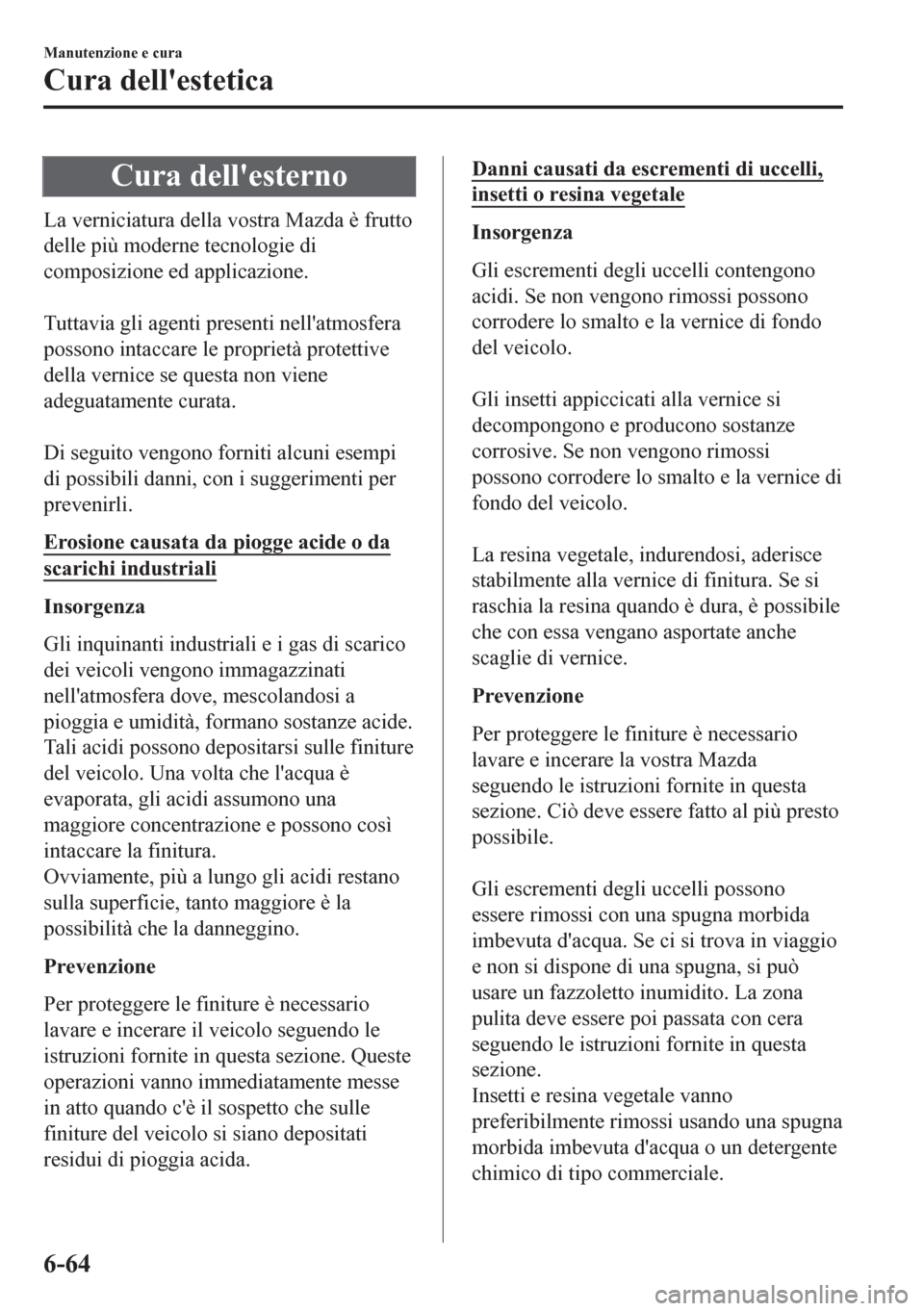

Cura dell'esterno
La verniciatura della vostra Mazda è frutto
delle più moderne tecnologie di
composizione ed applicazione.

Tuttavia gli agenti presenti nell'atmosfera
possono intaccare le proprietà protettive
della vernice se questa non viene
adeguatamente curata.

Di seguito vengono forniti alcuni esempi
di possibili danni, con i suggerimenti per
prevenirli.
Erosione causata da piogge acide o da
scarichi industriali
Insorgenza
Gli inquinanti industriali e i gas di scarico
dei veicoli vengono immagazzinati
nell'atmosfera dove, mescolandosi a
pioggia e umidità, formano sostanze acide.
Tali acidi possono depositarsi sulle finiture
del veicolo. Una volta che l'acqua è
evaporata, gli acidi assumono una
maggiore concentrazione e possono così
intaccare la finitura.
Ovviamente, più a lungo gli acidi restano
sulla superficie, tanto maggiore è la
possibilità che la danneggino.
Prevenzione
Per proteggere le finiture è necessario
lavare e incerare il veicolo seguendo le
istruzioni fornite in questa sezione. Queste
operazioni vanno immediatamente messe
in atto quando c'è il sospetto che sulle
finiture del veicolo si siano depositati
residui di pioggia acida.
Danni causati da escrementi di uccelli,
insetti o resina vegetale
Insorgenza
Gli escrementi degli uccelli contengono
acidi. Se non vengono rimossi possono
corrodere lo smalto e la vernice di fondo
del veicolo.

Gli insetti appiccicati alla vernice si
decompongono e producono sostanze
corrosive. Se non vengono rimossi
possono corrodere lo smalto e la vernice di
fondo del veicolo.

La resina vegetale, indurendosi, aderisce
stabilmente alla vernice di finitura. Se si
raschia la resina quando è dura, è possibile
che con essa vengano asportate anche
scaglie di vernice.
Prevenzione
Per proteggere le finiture è necessario
lavare e incerare la vostra Mazda
seguendo le istruzioni fornite in questa
sezione. Ciò deve essere fatto al più presto
possibile.

Gli escrementi degli uccelli possono
essere rimossi con una spugna morbida
imbevuta d'acqua. Se ci si trova in viaggio
e non si dispone di una spugna, si può
usare un fazzoletto inumidito. La zona
pulita deve essere poi passata con cera
seguendo le istruzioni fornite in questa
sezione.
Insetti e resina vegetale vanno
preferibilmente rimossi usando una spugna
morbida imbevuta d'acqua o un detergente
chimico di tipo commerciale.

Manutenzione e cura
Cura dell'estetica
6-64

Un altro metodo è quello di coprire la zona
interessata con un giornale bagnato per
una o due ore. Dopo aver tolto il giornale,
risciacquare in modo da eliminare gli
eventuali residui di carta.
Aloni d'acqua
Insorgenza
Pioggia, nebbia, rugiada e la stessa acqua
di rubinetto possono contenere sostanze
minerali nocive come sale e calcio. Se
l'umidità contenente questi minerali si
deposita sul veicolo ed evapora, i minerali
si concentrano ed induriscono formando
degli aloni bianchi. Gli aloni possono
danneggiare le finiture del veicolo.
Prevenzione
Per proteggere le finiture è necessario
lavare e incerare il veicolo seguendo le
istruzioni fornite in questa sezione. Queste
operazioni vanno immediatamente messe
in atto non appena si riscontra la presenza
di aloni sulle finiture del veicolo.
Scheggiatura della vernice
Insorgenza
La scheggiatura della vernice si verifica
quando il veicolo viene colpito dal
pietrisco sollevato da un altro veicolo.
Come evitare la scheggiatura della
vernice
Per ridurre il rischio di scheggiatura della
vernice, tenersi a distanza di sicurezza dal
veicolo che precede.
NOTA
•La distanza da tenere per evitare
scheggiature della vernice dipende dalla
velocità del veicolo. Per esempio,
quando si marcia a 90 km/h, la distanza
da tenere per evitare scheggiature della
vernice è di 50 m.
•Alle basse temperature le finiture del
veicolo induriscono. Ciò aumenta il
rischio di scheggiatura della vernice.
•Una vernice scheggiata può favorire la
formazione di ruggine sulla vostra
Mazda. Prima che ciò si verifichi,
riparare la scheggiatura con la vernice
di ritocco Mazda seguendo le istruzioni
fornite in questa sezione. L'omissione di
questa operazione può portare ad un
peggioramento della ruggine con
conseguente aumento dei costi di
riparazione.

Seguire tutte le indicazioni riportate sul
contenitore o sull'etichetta quando si usa
un detergente chimico o un preparato per
lucidatura. Leggere tutte le avvertenze e le
precauzioni.
tManutenzione delle finiture
Lavaggio
AV V E R T E N Z A
¾Quando la leva del tergicristallo è in
posizione
e l'accensione è
commutata su ON, i tergicristalli
possono attivarsi automaticamente nei
seguenti casi:
¾Se si pulisce con uno straccio o si tocca
il parabrezza sopra il sensore pioggia.
Manutenzione e cura
Cura dell'estetica
6-65

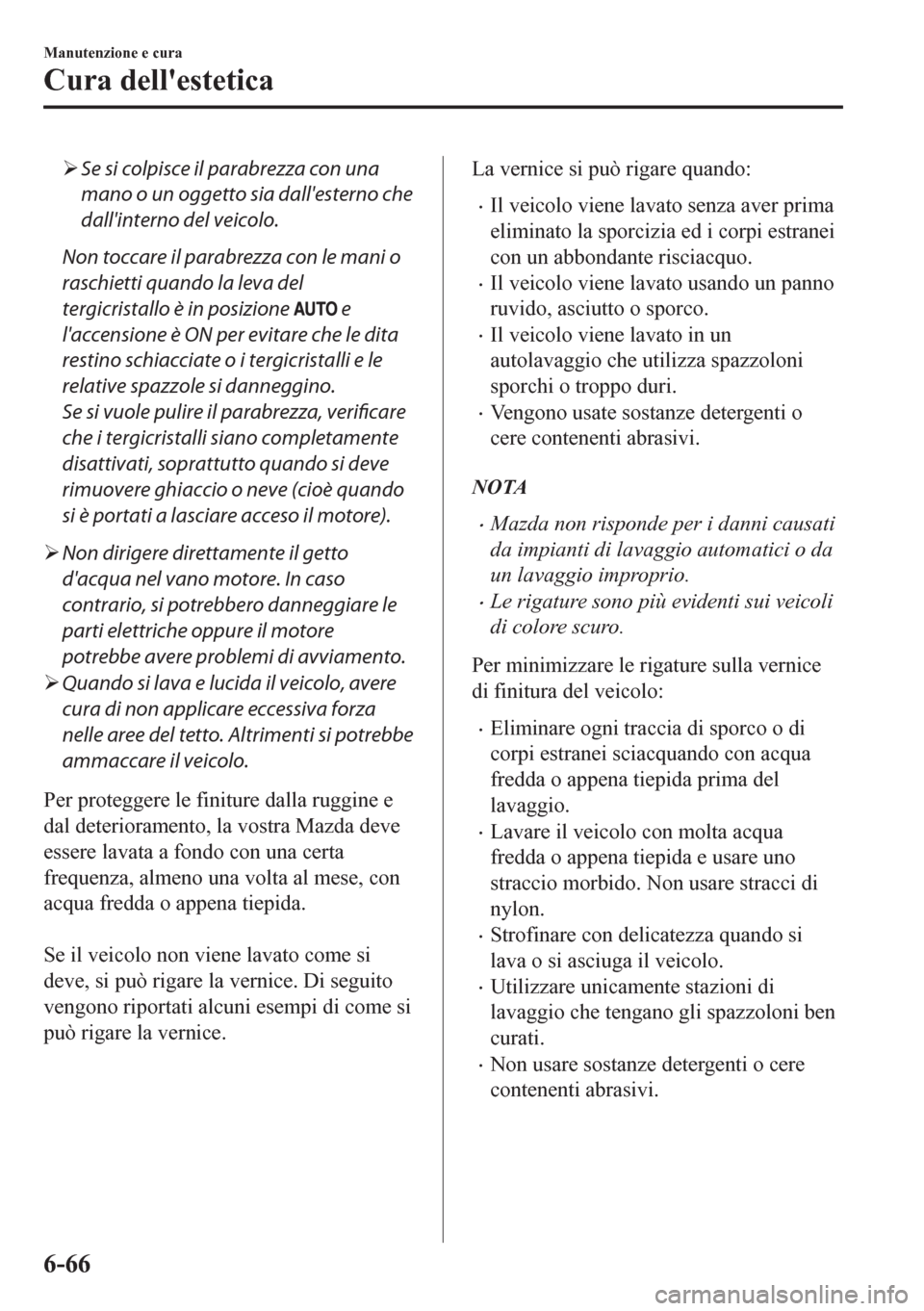

¾Se si colpisce il parabrezza con una
mano o un oggetto sia dall'esterno che
dall'interno del veicolo.
Non toccare il parabrezza con le mani o
raschietti quando la leva del
tergicristallo è in posizione
e
l'accensione è ON per evitare che le dita
restino schiacciate o i tergicristalli e le
relative spazzole si danneggino.
Se si vuole pulire il parabrezza, verificare
che i tergicristalli siano completamente
disattivati, soprattutto quando si deve
rimuovere ghiaccio o neve (cioè quando
si è portati a lasciare acceso il motore).
¾Non dirigere direttamente il getto
d'acqua nel vano motore. In caso
contrario, si potrebbero danneggiare le
parti elettriche oppure il motore
potrebbe avere problemi di avviamento.
¾Quando si lava e lucida il veicolo, avere
cura di non applicare eccessiva forza
nelle aree del tetto. Altrimenti si potrebbe
ammaccare il veicolo.
Per proteggere le finiture dalla ruggine e
dal deterioramento, la vostra Mazda deve
essere lavata a fondo con una certa
frequenza, almeno una volta al mese, con
acqua fredda o appena tiepida.

Se il veicolo non viene lavato come si
deve, si può rigare la vernice. Di seguito
vengono riportati alcuni esempi di come si
può rigare la vernice.
La vernice si può rigare quando:
•Il veicolo viene lavato senza aver prima
eliminato la sporcizia ed i corpi estranei
con un abbondante risciacquo.
•Il veicolo viene lavato usando un panno
ruvido, asciutto o sporco.
•Il veicolo viene lavato in un
autolavaggio che utilizza spazzoloni
sporchi o troppo duri.
•Vengono usate sostanze detergenti o
cere contenenti abrasivi.
NOTA
•Mazda non risponde per i danni causati
da impianti di lavaggio automatici o da
un lavaggio improprio.
•Le rigature sono più evidenti sui veicoli
di colore scuro.
Per minimizzare le rigature sulla vernice
di finitura del veicolo:
•Eliminare ogni traccia di sporco o di
corpi estranei sciacquando con acqua
fredda o appena tiepida prima del
lavaggio.
•Lavare il veicolo con molta acqua
fredda o appena tiepida e usare uno
straccio morbido. Non usare stracci di
nylon.
•Strofinare con delicatezza quando si
lava o si asciuga il veicolo.
•Utilizzare unicamente stazioni di
lavaggio che tengano gli spazzoloni ben
curati.
•Non usare sostanze detergenti o cere
contenenti abrasivi.
Manutenzione e cura
Cura dell'estetica
6-66

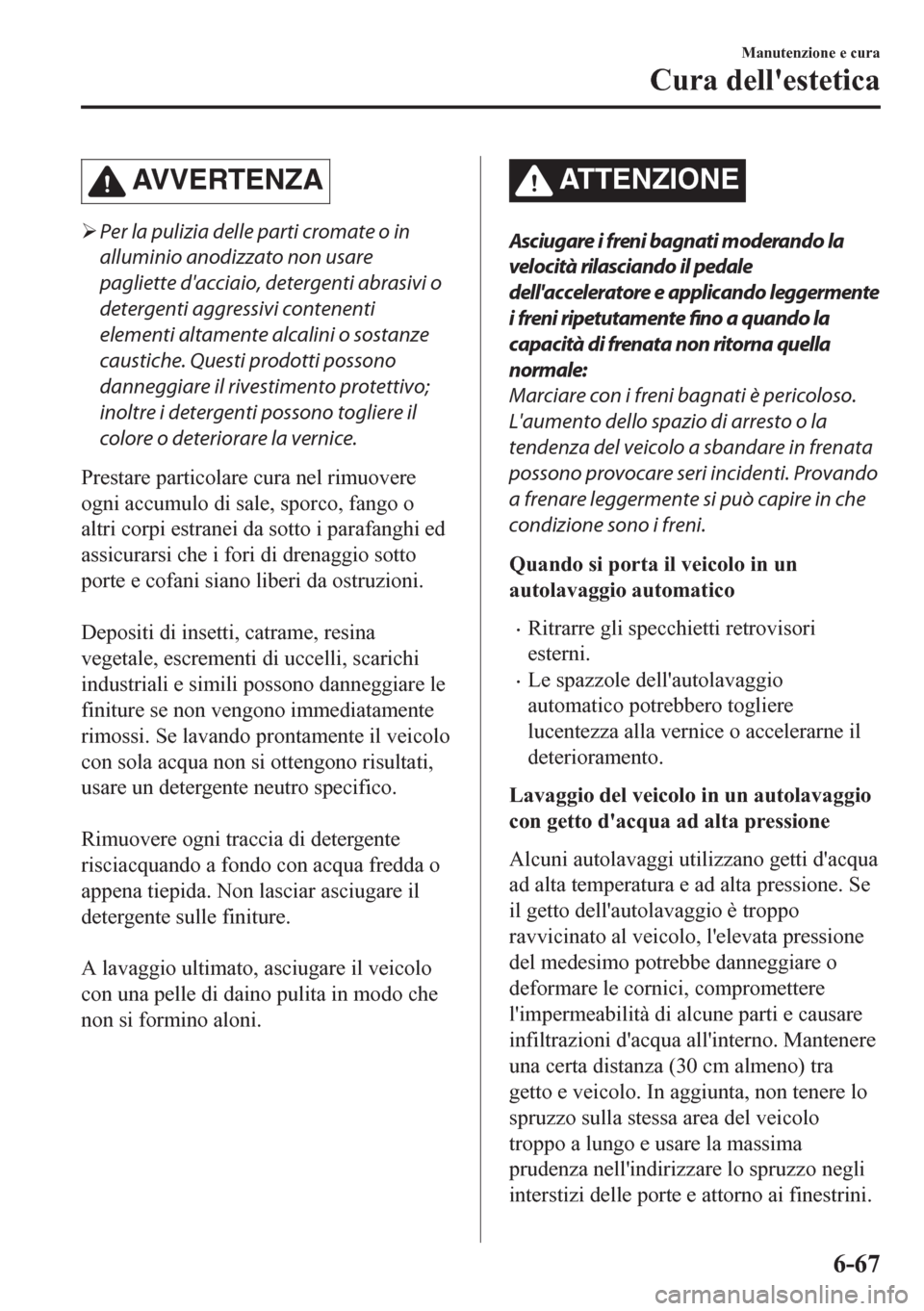

AVVERTENZA
¾Per la pulizia delle parti cromate o in
alluminio anodizzato non usare
pagliette d'acciaio, detergenti abrasivi o
detergenti aggressivi contenenti
elementi altamente alcalini o sostanze
caustiche. Questi prodotti possono
danneggiare il rivestimento protettivo;
inoltre i detergenti possono togliere il
colore o deteriorare la vernice.
Prestare particolare cura nel rimuovere
ogni accumulo di sale, sporco, fango o
altri corpi estranei da sotto i parafanghi ed
assicurarsi che i fori di drenaggio sotto
porte e cofani siano liberi da ostruzioni.

Depositi di insetti, catrame, resina
vegetale, escrementi di uccelli, scarichi
industriali e simili possono danneggiare le
finiture se non vengono immediatamente
rimossi. Se lavando prontamente il veicolo
con sola acqua non si ottengono risultati,
usare un detergente neutro specifico.

Rimuovere ogni traccia di detergente
risciacquando a fondo con acqua fredda o
appena tiepida. Non lasciar asciugare il
detergente sulle finiture.

A lavaggio ultimato, asciugare il veicolo
con una pelle di daino pulita in modo che
non si formino aloni.
ATTENZIONE
Asciugare i freni bagnati moderando la
velocità rilasciando il pedale
dell'acceleratore e applicando leggermente
i freni ripetutamente fino a quando la
capacità di frenata non ritorna quella
normale:
Marciare con i freni bagnati è pericoloso.
L'aumento dello spazio di arresto o la
tendenza del veicolo a sbandare in frenata
possono provocare seri incidenti. Provando
a frenare leggermente si può capire in che
condizione sono i freni.
Quando si porta il veicolo in un
autolavaggio automatico
•Ritrarre gli specchietti retrovisori
esterni.
•Le spazzole dell'autolavaggio
automatico potrebbero togliere
lucentezza alla vernice o accelerarne il
deterioramento.
Lavaggio del veicolo in un autolavaggio
con getto d'acqua ad alta pressione
Alcuni autolavaggi utilizzano getti d'acqua
ad alta temperatura e ad alta pressione. Se
il getto dell'autolavaggio è troppo
ravvicinato al veicolo, l'elevata pressione
del medesimo potrebbe danneggiare o
deformare le cornici, compromettere
l'impermeabilità di alcune parti e causare
infiltrazioni d'acqua all'interno. Mantenere
una certa distanza (30 cm almeno) tra
getto e veicolo. In aggiunta, non tenere lo
spruzzo sulla stessa area del veicolo
troppo a lungo e usare la massima
prudenza nell'indirizzare lo spruzzo negli
interstizi delle porte e attorno ai finestrini.
Manutenzione e cura
Cura dell'estetica
6-67

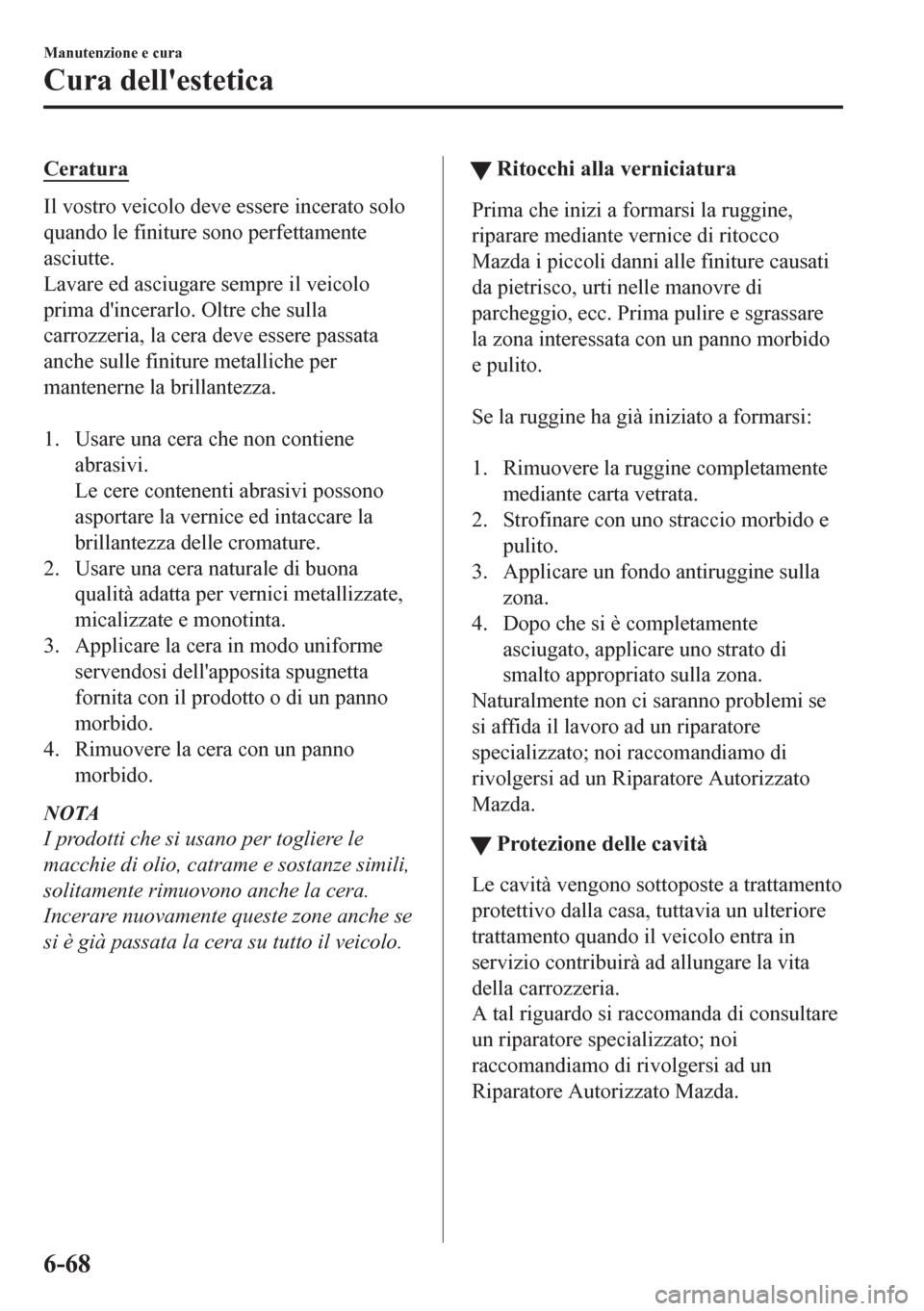

Ceratura
Il vostro veicolo deve essere incerato solo
quando le finiture sono perfettamente
asciutte.
Lavare ed asciugare sempre il veicolo
prima d'incerarlo. Oltre che sulla
carrozzeria, la cera deve essere passata
anche sulle finiture metalliche per
mantenerne la brillantezza.

1. Usare una cera che non contiene
abrasivi.
Le cere contenenti abrasivi possono
asportare la vernice ed intaccare la
brillantezza delle cromature.
2. Usare una cera naturale di buona
qualità adatta per vernici metallizzate,
micalizzate e monotinta.
3. Applicare la cera in modo uniforme
servendosi dell'apposita spugnetta
fornita con il prodotto o di un panno
morbido.
4. Rimuovere la cera con un panno
morbido.
NOTA
I prodotti che si usano per togliere le
macchie di olio, catrame e sostanze simili,
solitamente rimuovono anche la cera.
Incerare nuovamente queste zone anche se
si è già passata la cera su tutto il veicolo.
tRitocchi alla verniciatura
Prima che inizi a formarsi la ruggine,
riparare mediante vernice di ritocco
Mazda i piccoli danni alle finiture causati
da pietrisco, urti nelle manovre di
parcheggio, ecc. Prima pulire e sgrassare
la zona interessata con un panno morbido
e pulito.

Se la ruggine ha già iniziato a formarsi:

1. Rimuovere la ruggine completamente
mediante carta vetrata.
2. Strofinare con uno straccio morbido e
pulito.
3. Applicare un fondo antiruggine sulla
zona.
4. Dopo che si è completamente
asciugato, applicare uno strato di
smalto appropriato sulla zona.
Naturalmente non ci saranno problemi se
si affida il lavoro ad un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
tProtezione delle cavità
Le cavità vengono sottoposte a trattamento
protettivo dalla casa, tuttavia un ulteriore
trattamento quando il veicolo entra in
servizio contribuirà ad allungare la vita
della carrozzeria.
A tal riguardo si raccomanda di consultare
un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Manutenzione e cura
Cura dell'estetica
6-68
