2018 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

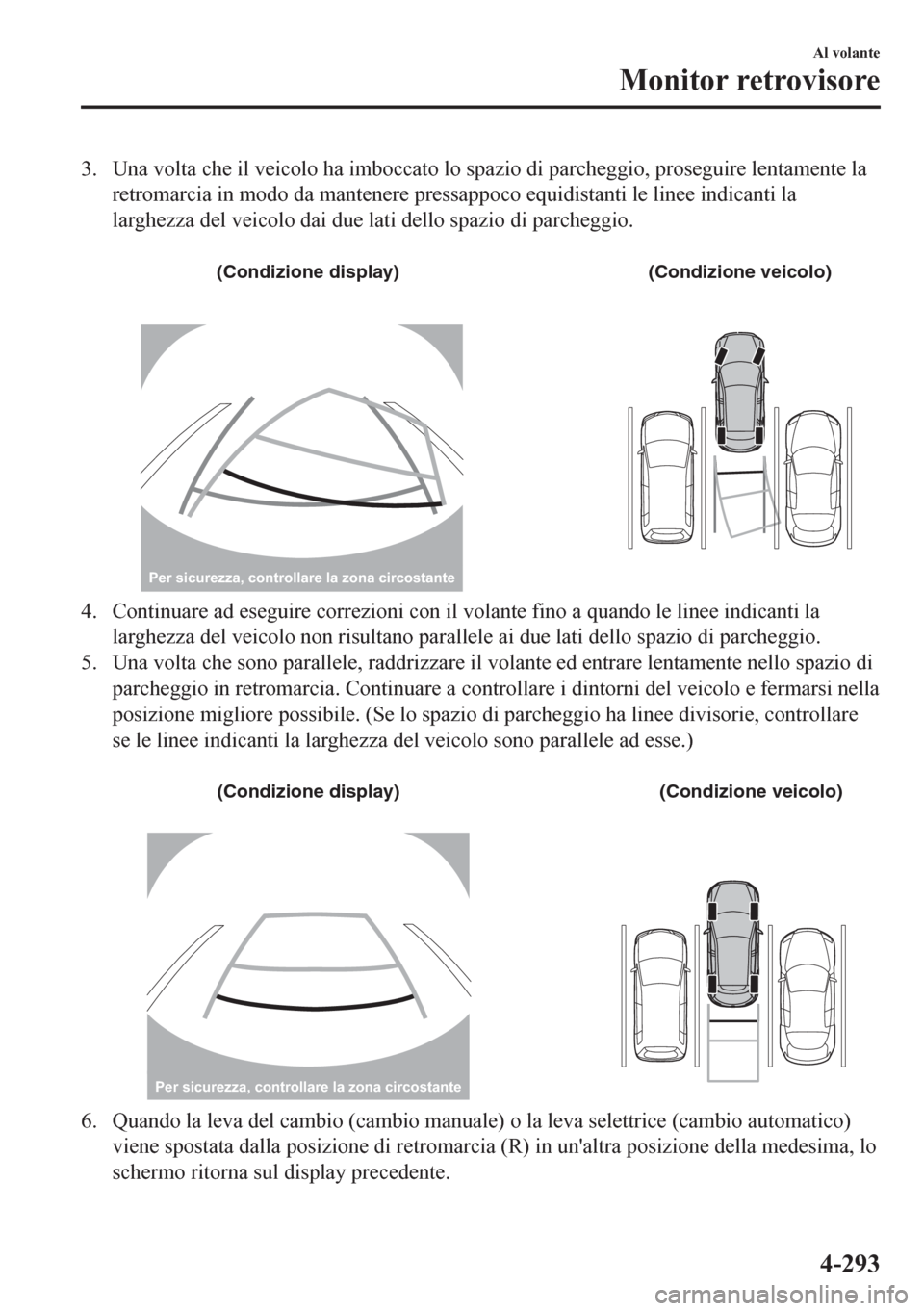

3. Una volta che il veicolo ha imboccato lo spazio di parcheggio, proseguire lentamente la
retromarcia in modo da mantenere pressappoco equidistanti le linee indicanti la
larghezza del veicolo dai due lati dello spazio di parcheggio.

(Condizione display) (Condizione veicolo)
Per sicurezza, controllare la zona circostante
4. Continuare ad eseguire correzioni con il volante fino a quando le linee indicanti la
larghezza del veicolo non risultano parallele ai due lati dello spazio di parcheggio.
5. Una volta che sono parallele, raddrizzare il volante ed entrare lentamente nello spazio di
parcheggio in retromarcia. Continuare a controllare i dintorni del veicolo e fermarsi nella
posizione migliore possibile. (Se lo spazio di parcheggio ha linee divisorie, controllare
se le linee indicanti la larghezza del veicolo sono parallele ad esse.)

(Condizione display) (Condizione veicolo)
Per sicurezza, controllare la zona circostante
6. Quando la leva del cambio (cambio manuale) o la leva selettrice (cambio automatico)
viene spostata dalla posizione di retromarcia (R) in un'altra posizione della medesima, lo
schermo ritorna sul display precedente.
Al volante
Monitor retrovisore
4-293

NOTA
Dato che può esserci qualche differenza fra l'immagine visualizzata, come indicato sotto, e
le condizioni reali, verificare sempre con i propri occhi che l'area retrostante il veicolo e
l'area circostante siano totalmente sicure.
•Nell'immagine dello spazio di parcheggio (o del garage) sotto indicata, sebbene nel
monitor il lato posteriore del veicolo e le linee guida per la distanza sembrino parallele, a
terra potrebbero non esserlo.
•Quando si entra in uno spazio di parcheggio che ha la linea divisoria su un solo lato, la
linea divisoria e la linea indicante la larghezza del veicolo possono apparire allineate sul
monitor, ma in realtà non esserlo a terra.
Per sicurezza, controllare la zona circostante
Tipo con visualizzazione linee di riferimento fisse
NOTA
Le immagini riprodotte sul monitor dalla retrocamera di parcheggio sono invertite
(immagini allo specchio).
1. Mettere la leva del cambio (cambio manuale) o la leva selettrice (cambio automatico) in
posizione di retromarcia (R) per commutare il display nel modo monitor retrovisore.
Al volante
Monitor retrovisore
4-294

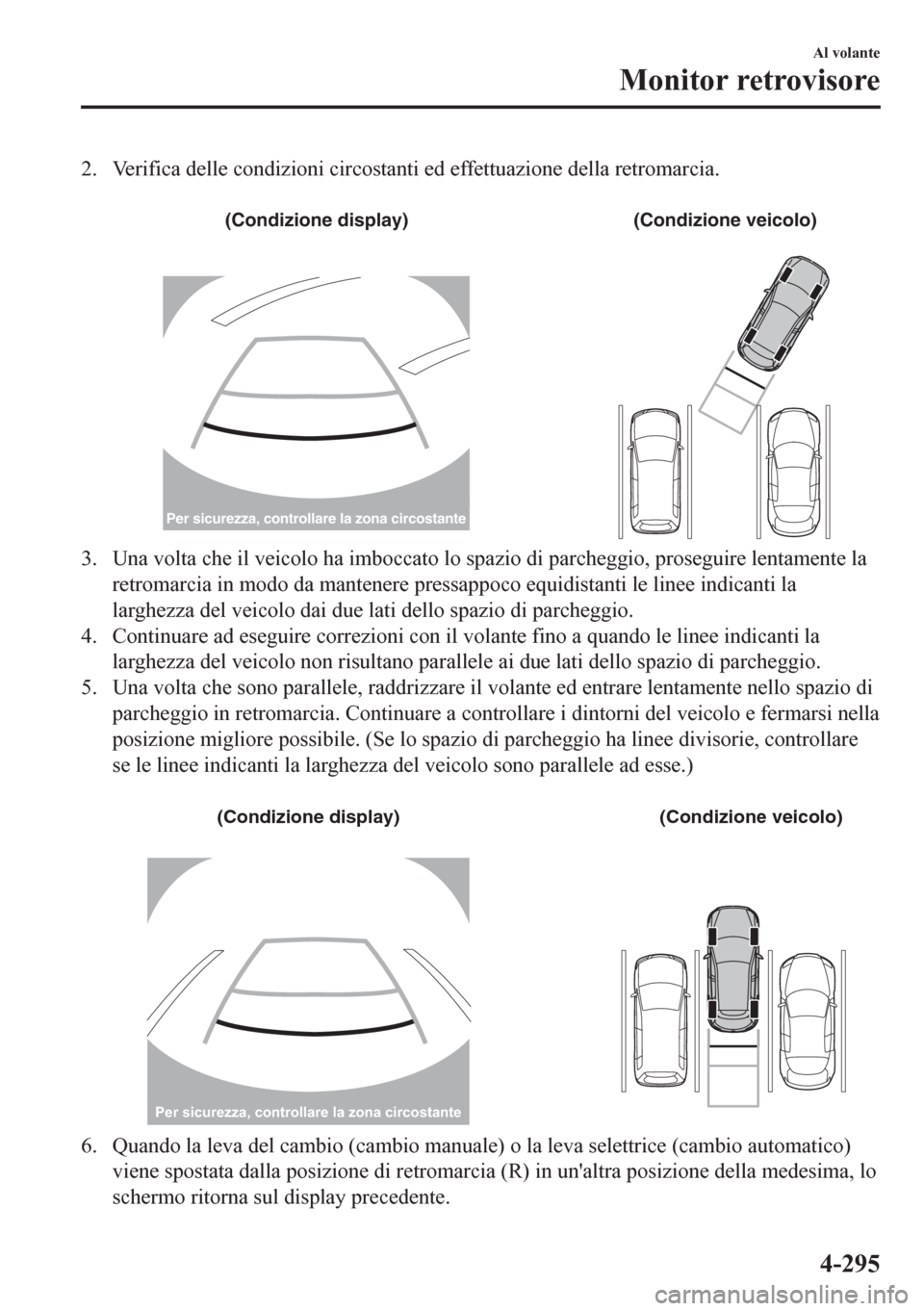

2. Verifica delle condizioni circostanti ed effettuazione della retromarcia.

(Condizione display) (Condizione veicolo)
Per sicurezza, controllare la zona circostante
3. Una volta che il veicolo ha imboccato lo spazio di parcheggio, proseguire lentamente la
retromarcia in modo da mantenere pressappoco equidistanti le linee indicanti la
larghezza del veicolo dai due lati dello spazio di parcheggio.
4. Continuare ad eseguire correzioni con il volante fino a quando le linee indicanti la
larghezza del veicolo non risultano parallele ai due lati dello spazio di parcheggio.
5. Una volta che sono parallele, raddrizzare il volante ed entrare lentamente nello spazio di
parcheggio in retromarcia. Continuare a controllare i dintorni del veicolo e fermarsi nella
posizione migliore possibile. (Se lo spazio di parcheggio ha linee divisorie, controllare
se le linee indicanti la larghezza del veicolo sono parallele ad esse.)

(Condizione display) (Condizione veicolo)
Per sicurezza, controllare la zona circostante
6. Quando la leva del cambio (cambio manuale) o la leva selettrice (cambio automatico)
viene spostata dalla posizione di retromarcia (R) in un'altra posizione della medesima, lo
schermo ritorna sul display precedente.
Al volante
Monitor retrovisore
4-295

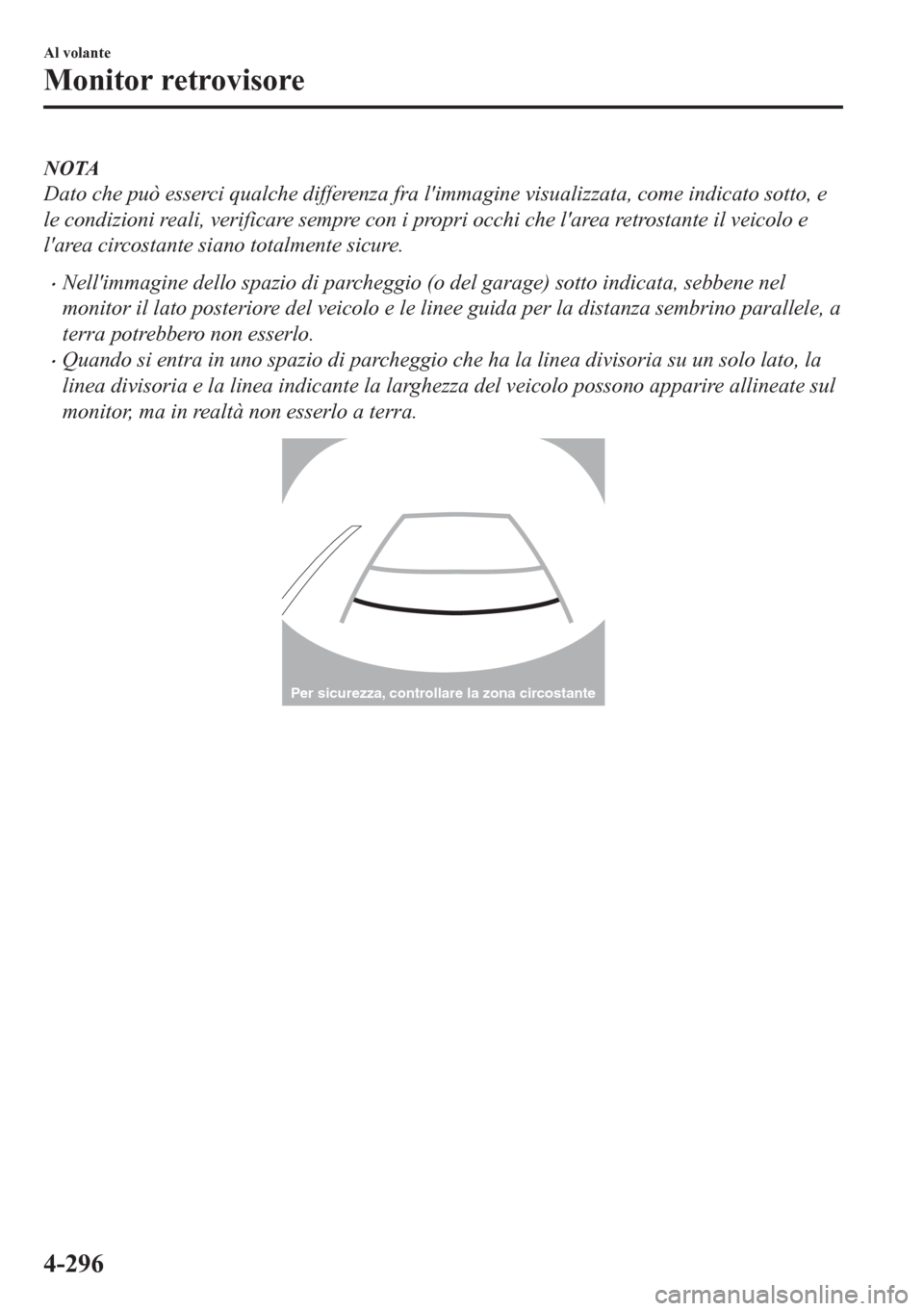

NOTA
Dato che può esserci qualche differenza fra l'immagine visualizzata, come indicato sotto, e
le condizioni reali, verificare sempre con i propri occhi che l'area retrostante il veicolo e
l'area circostante siano totalmente sicure.
•Nell'immagine dello spazio di parcheggio (o del garage) sotto indicata, sebbene nel
monitor il lato posteriore del veicolo e le linee guida per la distanza sembrino parallele, a
terra potrebbero non esserlo.
•Quando si entra in uno spazio di parcheggio che ha la linea divisoria su un solo lato, la
linea divisoria e la linea indicante la larghezza del veicolo possono apparire allineate sul
monitor, ma in realtà non esserlo a terra.
Per sicurezza, controllare la zona circostante
Al volante
Monitor retrovisore
4-296

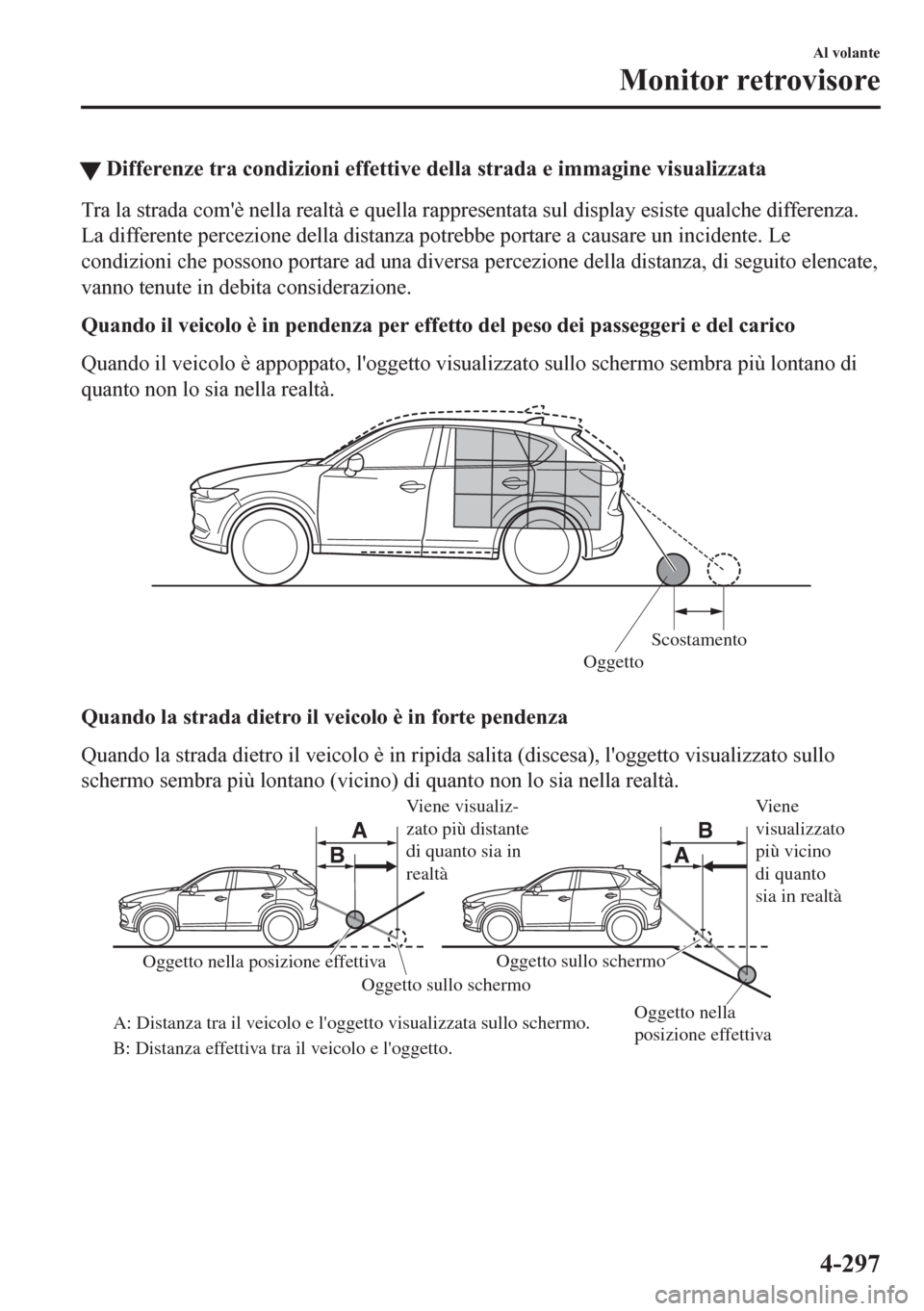

WDifferenze tra condizioni effettive della strada e immagine visualizzata
Tra la strada com'è nella realtà e quella rappresentata sul display esiste qualche differenza.
La differente percezione della distanza potrebbe portare a causare un incidente. Le
condizioni che possono portare ad una diversa percezione della distanza, di seguito elencate,
vanno tenute in debita considerazione.
Quando il veicolo è in pendenza per effetto del peso dei passeggeri e del carico
Quando il veicolo è appoppato, l'oggetto visualizzato sullo schermo sembra più lontano di
quanto non lo sia nella realtà.
Scostamento
Oggetto
Quando la strada dietro il veicolo è in forte pendenza
Quando la strada dietro il veicolo è in ripida salita (discesa), l'oggetto visualizzato sullo
schermo sembra più lontano (vicino) di quanto non lo sia nella realtà.
A AB
B
Viene visualiz-
zato più distante
di quanto sia in
realtà
Oggetto nella
posizione effettiva Oggetto nella posizione effettiva
Oggetto sullo schermo
A: Distanza tra il veicolo e l'oggetto visualizzata sullo schermo.
B: Distanza effettiva tra il veicolo e l'oggetto.Oggetto sullo schermoViene
visualizzato
più vicino
di quanto
sia in realtà
Al volante
Monitor retrovisore
4-297

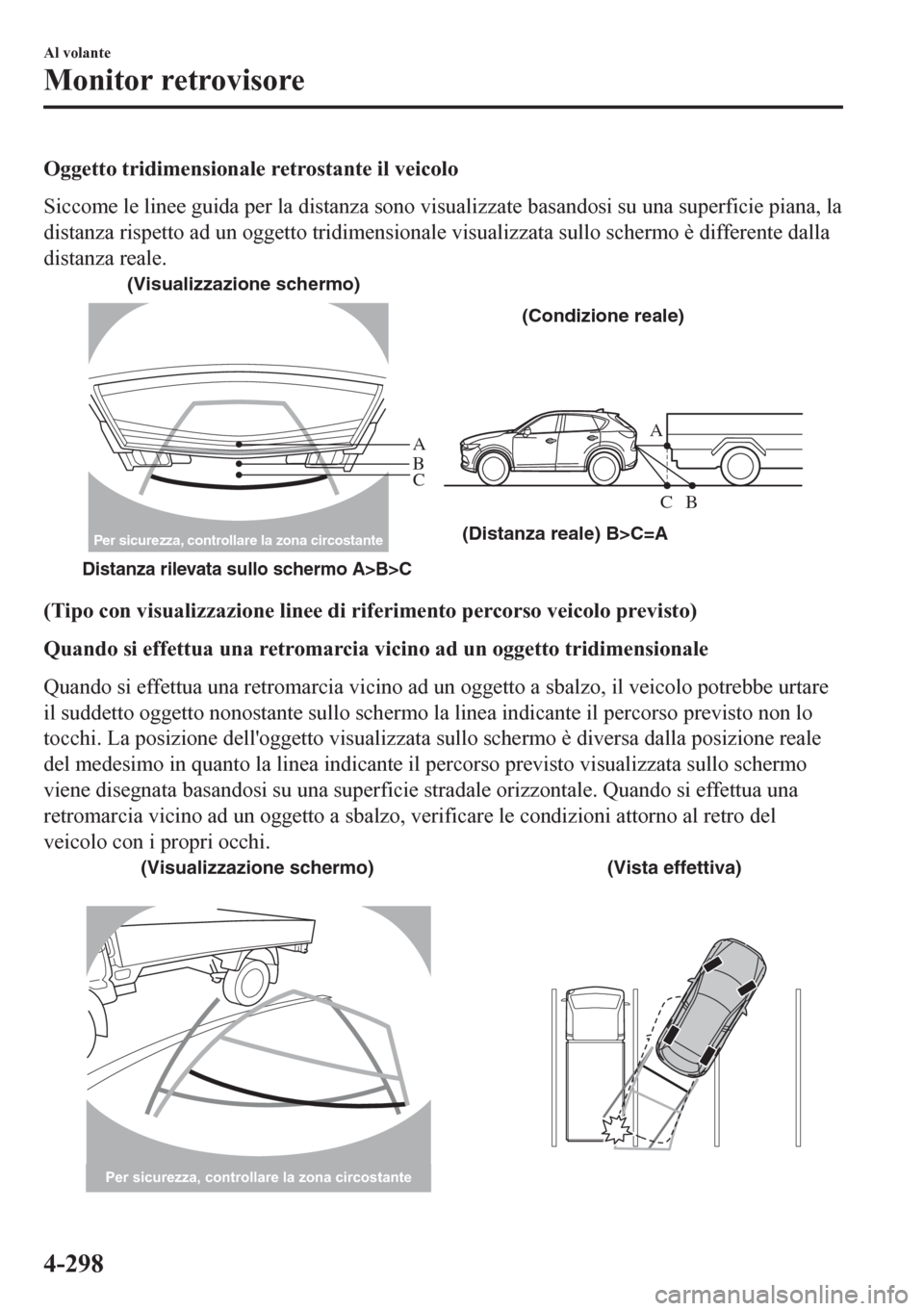

Oggetto tridimensionale retrostante il veicolo
Siccome le linee guida per la distanza sono visualizzate basandosi su una superficie piana, la
distanza rispetto ad un oggetto tridimensionale visualizzata sullo schermo è differente dalla
distanza reale.
A
A
C B
CB
(Distanza reale) B>C=A
Distanza rilevata sullo schermo A>B>C
(Visualizzazione schermo)
(Condizione reale)
Per sicurezza, controllare la zona circostante
(Tipo con visualizzazione linee di riferimento percorso veicolo previsto)
Quando si effettua una retromarcia vicino ad un oggetto tridimensionale
Quando si effettua una retromarcia vicino ad un oggetto a sbalzo, il veicolo potrebbe urtare
il suddetto oggetto nonostante sullo schermo la linea indicante il percorso previsto non lo
tocchi. La posizione dell'oggetto visualizzata sullo schermo è diversa dalla posizione reale
del medesimo in quanto la linea indicante il percorso previsto visualizzata sullo schermo
viene disegnata basandosi su una superficie stradale orizzontale. Quando si effettua una
retromarcia vicino ad un oggetto a sbalzo, verificare le condizioni attorno al retro del
veicolo con i propri occhi.
(Visualizzazione schermo) (Vista effettiva)
Per sicurezza, controllare la zona circostante
Al volante
Monitor retrovisore
4-298

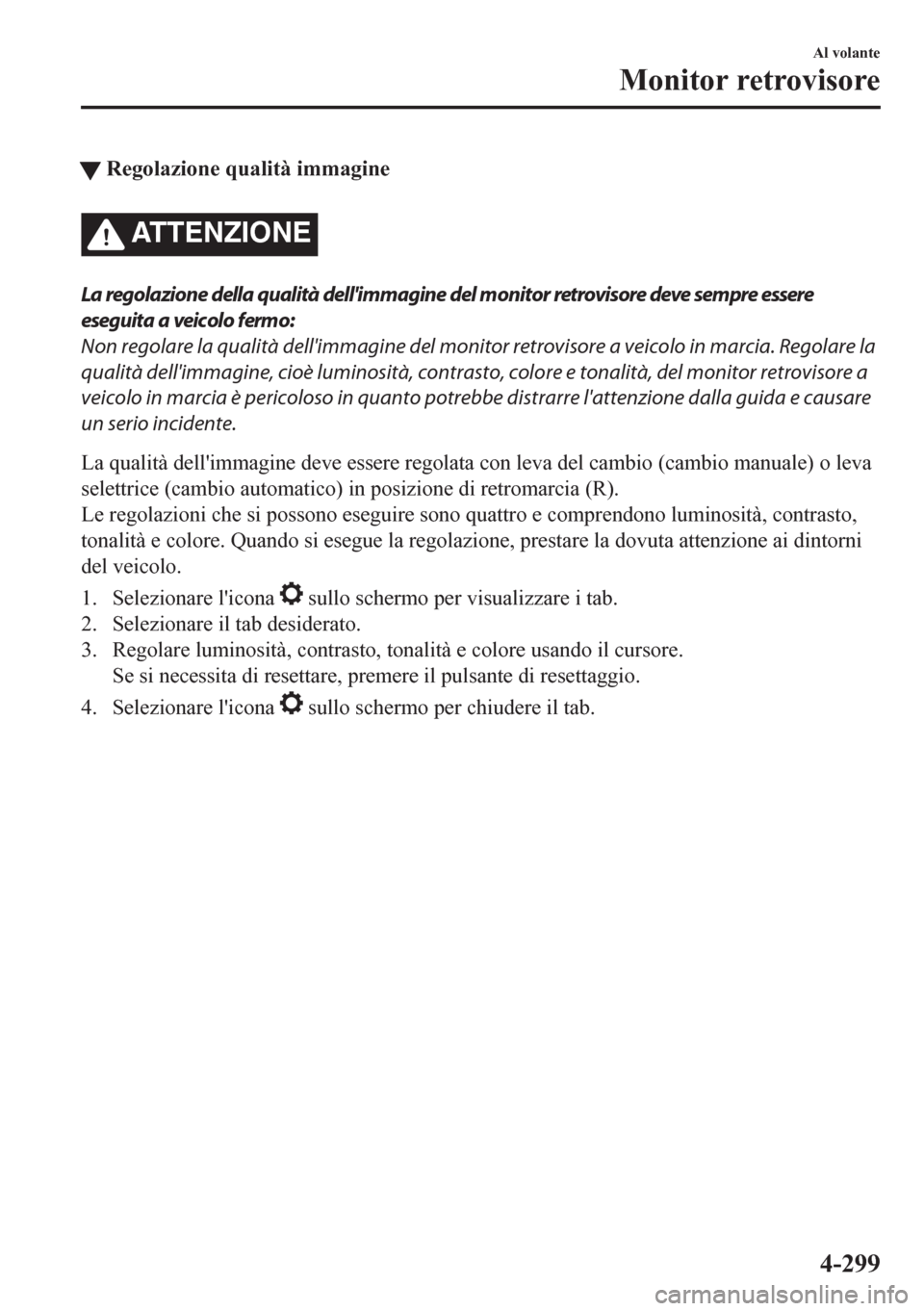

tRegolazione qualità immagine
ATTENZIONE
La regolazione della qualità dell'immagine del monitor retrovisore deve sempre essere
eseguita a veicolo fermo:
Non regolare la qualità dell'immagine del monitor retrovisore a veicolo in marcia. Regolare la
qualità dell'immagine, cioè luminosità, contrasto, colore e tonalità, del monitor retrovisore a
veicolo in marcia è pericoloso in quanto potrebbe distrarre l'attenzione dalla guida e causare
un serio incidente.
La qualità dell'immagine deve essere regolata con leva del cambio (cambio manuale) o leva
selettrice (cambio automatico) in posizione di retromarcia (R).
Le regolazioni che si possono eseguire sono quattro e comprendono luminosità, contrasto,
tonalità e colore. Quando si esegue la regolazione, prestare la dovuta attenzione ai dintorni
del veicolo.
1. Selezionare l'icona
sullo schermo per visualizzare i tab.
2. Selezionare il tab desiderato.
3. Regolare luminosità, contrasto, tonalità e colore usando il cursore.
Se si necessita di resettare, premere il pulsante di resettaggio.
4. Selezionare l'icona
sullo schermo per chiudere il tab.
Al volante
Monitor retrovisore
4-299

Sistema sensori di parcheggio*
I sensori di parcheggio sono sensori ad ultrasuoni che rilevano la presenza di ostacoli
attorno al veicolo quando questo viaggia a basse velocità, per esempio in un garage o
durante un parcheggio in parallelo, e il suono di un cicalino e un indicatore di rilevamento
notificano al conducente la distanza approssimativa tra il veicolo e l'ostacolo vicino.

Sensore laterale posteriore Sensore laterale anteriore
Sensore posteriore
Sensore anteriore
ATTENZIONE
Non affidarsi totalmente al sistema sensori di parcheggio e verificare visivamente le
condizioni di sicurezza intorno al veicolo durante la guida:
Questo sistema può aiutare il conducente nelle manovre di parcheggio. Il raggio d'azione dei
sensori è limitato, pertanto, affidarsi unicamente al sistema durante la guida può essere
causa di incidente.
Verificare sempre visivamente le condizioni di sicurezza intorno al veicolo
durante la guida.
NOTA
•Non installare accessori nel raggio d'azione dei sensori. Potrebbe alterare il
funzionamento del sistema.
•A seconda del tipo di ostacolo e delle condizioni circostanti, il raggio d'azione del sensore
si potrebbe ridurre o i sensori potrebbero non essere in grado di rilevare la presenza di
ostacoli.
•Il sistema potrebbe non operare normalmente in presenza delle condizioni seguenti:
•Presenza di fango, ghiaccio o neve sulla zona sensibile (ritorno al normale
funzionamento una volta pulita).
•Zona sensibile congelata (ritorno al normale funzionamento una volta scongelata).
•Sensore coperto con una mano.
•Sensore sottoposto ad eccessive sollecitazioni.
•Veicolo inclinato in maniera eccessiva.
•Condizioni di caldo o freddo estremo.
Al volante
Sistema sensori di parcheggio
4-300*Alcuni modelli.
