2018 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

ATTENZIONE
Non affidarsi totalmente alla funzione di prevenzione movimentazione veicolo.
¾La funzione di prevenzione movimentazione veicolo è una funzione supplementare che
rimane operativa per un massimo di quattro secondi dal momento in cui il pedale freno
viene rilasciato e il veicolo accelerato da una condizione di arresto automatico del motore.
Fare un eccessivo affidamento sul sistema può essere causa di un incidente nel caso il
veicolo accelerasse di colpo. Prima di partire,
verificare sempre che esistano le necessarie
condizioni di sicurezza e usare in modo appropriato la leva selettrice, il pedale del freno e il
pedale dell'acceleratore. Tenere presente che il veicolo potrebbe mettersi in movimento
inaspettatamente a causa del suo carico o di un eventuale rimorchio.
¾Tenere presente che il veicolo potrebbe muoversi all'improvviso se, una volta che la
funzione di prevenzione movimentazione veicolo è stata disattivata, si trova nelle
condizioni seguenti:
¾La leva selettrice è in posizione N.
¾Se la leva selettrice viene portata nella posizione N e il pedale del freno viene rilasciato
mentre la funzione i-stop è operativa, la forza frenante viene gradualmente a mancare.
Per accelerare il veicolo, rilasciare il pedale del freno una volta che il motore si riavvia e
portare la leva selettrice in una posizione diversa dalla posizione N.
NOTA
•Quando il veicolo viene arrestato su una strada in forte pendenza, la funzione di
prevenzione movimentazione veicolo non è operativa poiché non lo è la funzione di
arresto automatico del motore.
•L'azione della funzione di prevenzione movimentazione veicolo può provocare alcuni
effetti come una variazione nella risposta del pedale del freno, una certa rumorosità dei
freni o la vibrazione del pedale del freno. Tuttavia tutto ciò è normale.
Al volante
Avviamento/Arresto del motore
4-21

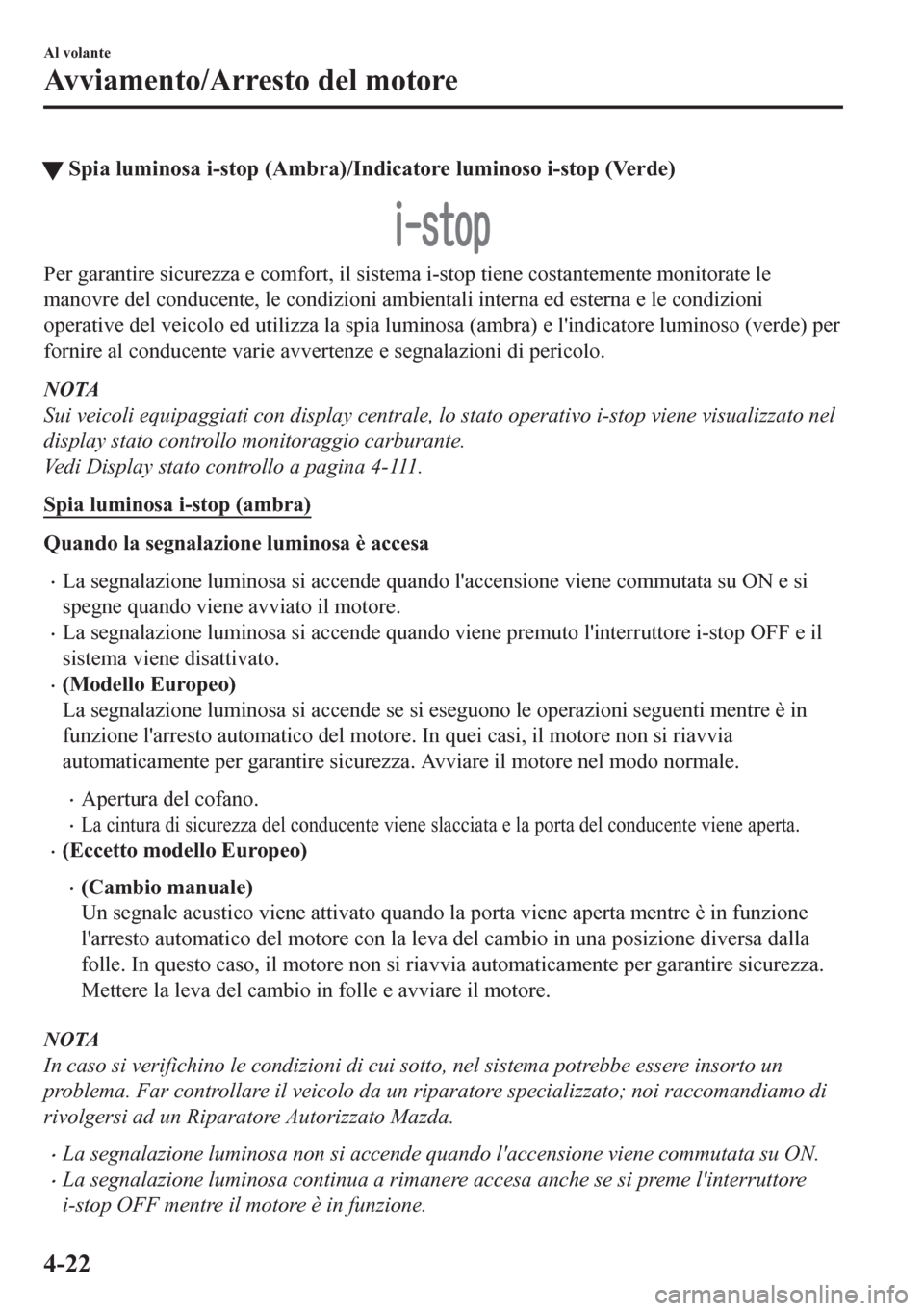

tSpia luminosa i-stop (Ambra)/Indicatore luminoso i-stop (Verde)
Per garantire sicurezza e comfort, il sistema i-stop tiene costantemente monitorate le
manovre del conducente, le condizioni ambientali interna ed esterna e le condizioni
operative del veicolo ed utilizza la spia luminosa (ambra) e l'indicatore luminoso (verde) per
fornire al conducente varie avvertenze e segnalazioni di pericolo.
NOTA
Sui veicoli equipaggiati con display centrale, lo stato operativo i-stop viene visualizzato nel
display stato controllo monitoraggio carburante.
Vedi Display stato controllo a pagina 4-111.
Spia luminosa i-stop (ambra)
Quando la segnalazione luminosa è accesa
•La segnalazione luminosa si accende quando l'accensione viene commutata su ON e si
spegne quando viene avviato il motore.
•La segnalazione luminosa si accende quando viene premuto l'interruttore i-stop OFF e il
sistema viene disattivato.
•(Modello Europeo)
La segnalazione luminosa si accende se si eseguono le operazioni seguenti mentre è in
funzione l'arresto automatico del motore. In quei casi, il motore non si riavvia
automaticamente per garantire sicurezza. Avviare il motore nel modo normale.
•Apertura del cofano.
•La cintura di sicurezza del conducente viene slacciata e la porta del conducente viene aperta.
•(Eccetto modello Europeo)
•(Cambio manuale)
Un segnale acustico viene attivato quando la porta viene aperta mentre è in funzione
l'arresto automatico del motore con la leva del cambio in una posizione diversa dalla
folle. In questo caso, il motore non si riavvia automaticamente per garantire sicurezza.
Mettere la leva del cambio in folle e avviare il motore.
NOTA
In caso si verifichino le condizioni di cui sotto, nel sistema potrebbe essere insorto un
problema. Far controllare il veicolo da un riparatore specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato Mazda.
•La segnalazione luminosa non si accende quando l'accensione viene commutata su ON.
•La segnalazione luminosa continua a rimanere accesa anche se si preme l'interruttore
i-stop OFF mentre il motore è in funzione.
Al volante
Avviamento/Arresto del motore
4-22

Quando la segnalazione luminosa lampeggia
La segnalazione luminosa lampeggia in continuazione se si verifica un malfunzionamento
nel sistema. Far controllare il veicolo da un riparatore specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato Mazda.
Indicatore luminoso i-stop (verde)
Quando la segnalazione luminosa è accesa
•La segnalazione luminosa si accende mentre è in funzione l'arresto automatico del motore
e si spegne quando il motore viene riavviato.
•(Eccetto modello Europeo)
La segnalazione luminosa si accende quando durante la guida si verificano le condizioni
per l'arresto automatico del motore.
Quando la segnalazione luminosa lampeggia
•(Cambio manuale)
•(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Premendo il pedale della frizione o si inizia a rilasciarlo, il motore si riavvia
automaticamente e la segnalazione luminosa si spegne.
•(SKYACTIV-D 2.2)
Premendo il pedale della frizione, il motore si riavvia automaticamente e la
segnalazione luminosa si spegne.
•(Modello Europeo)
La segnalazione luminosa lampeggia quando la porta del conducente viene aperta mentre
è in funzione l'arresto automatico del motore, per notificare al conducente che è in
funzione l'arresto automatico del motore. Si spegne quando la porta del conducente viene
chiusa.
•(Eccetto modello Europeo)
•(Cambio manuale)
La segnalazione luminosa lampeggia quando la leva del cambio viene messa in
posizione diversa dalla folle mentre è in funzione l'arresto automatico del motore, per
notificare al conducente che è in funzione l'arresto automatico del motore.
•(Cambio automatico)
La segnalazione luminosa lampeggia se il veicolo è fermo ma il pedale del freno non
viene premuto con sufficiente forza. Premere il pedale del freno con un po' più di forza
perché la forza applicata potrebbe essere insufficiente.
Al volante
Avviamento/Arresto del motore
4-23

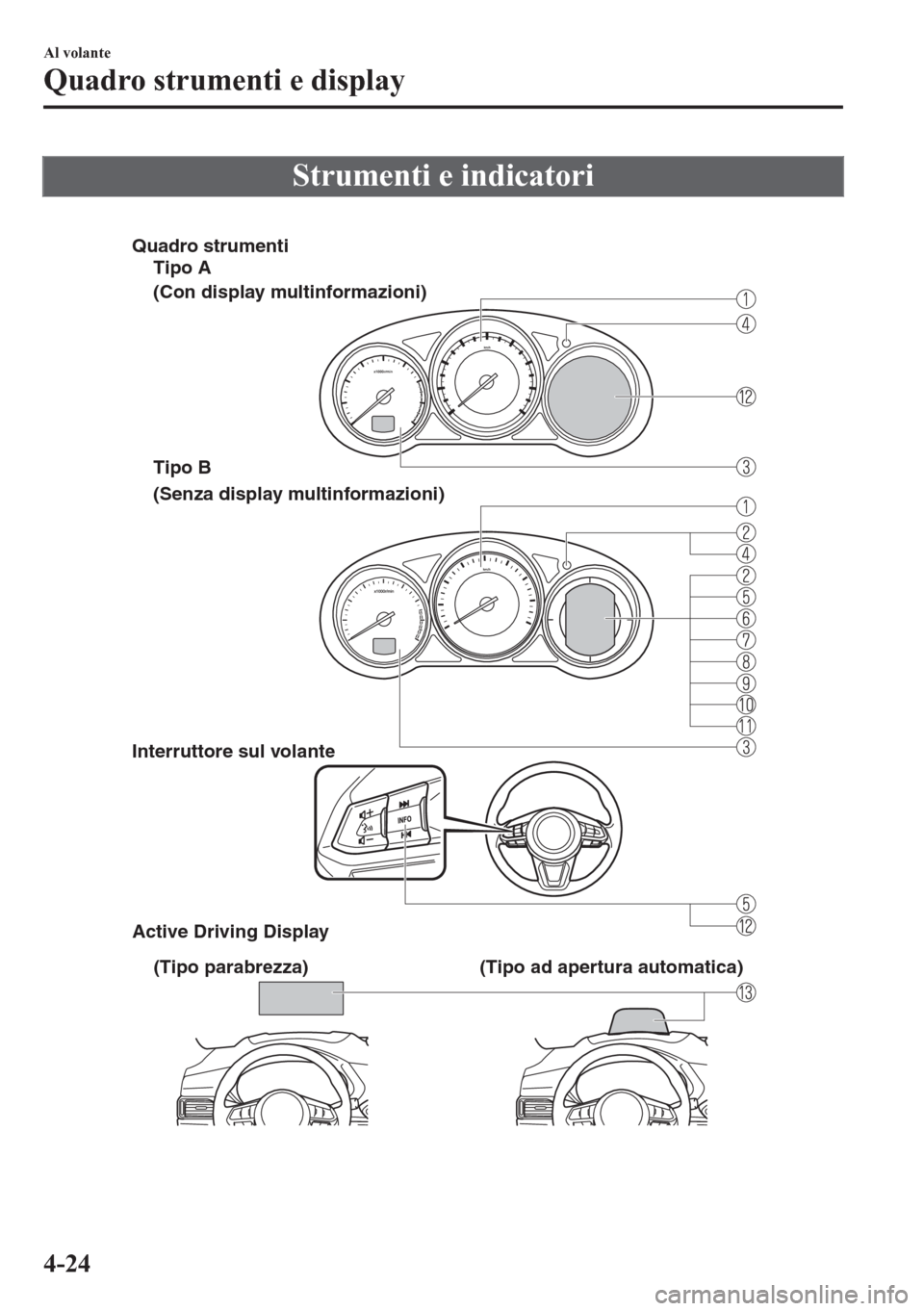

Strumenti e indicatori

Interruttore sul volante
Active Driving Display
Tipo A
(Con display multinformazioni)
(Senza display multinformazioni) Quadro strumenti
Tipo B
(Tipo parabrezza) (Tipo ad apertura automatica)
Al volante
Quadro strumenti e display
4-24

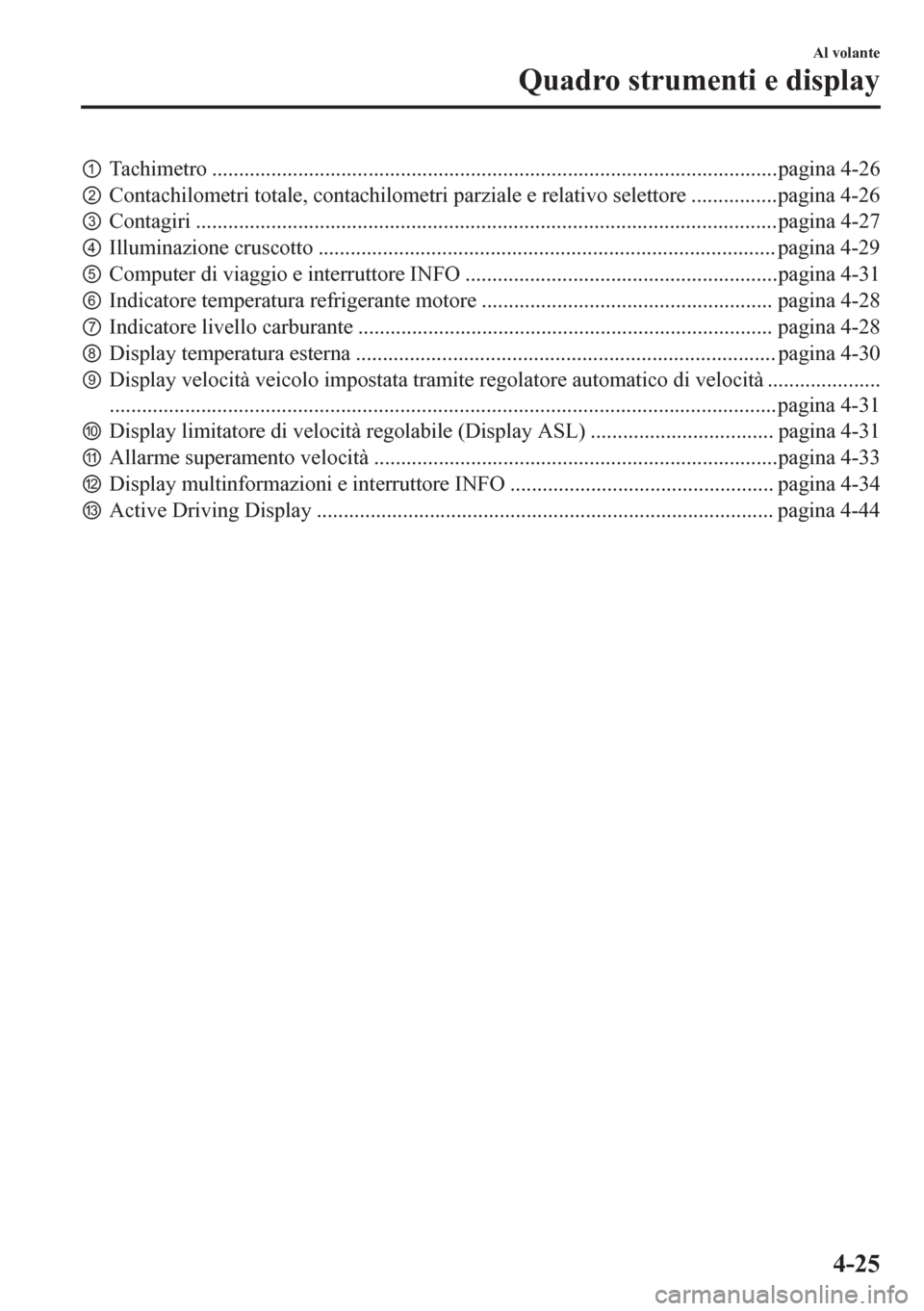

pTachimetro .........................................................................................................pagina 4-26
qContachilometri totale, contachilometri parziale e relativo selettore ................pagina 4-26
rContagiri ............................................................................................................pagina 4-27
sIlluminazione cruscotto ..................................................................................... pagina 4-29
tComputer di viaggio e interruttore INFO ..........................................................pagina 4-31
uIndicatore temperatura refrigerante motore ...................................................... pagina 4-28
vIndicatore livello carburante ............................................................................. pagina 4-28
wDisplay temperatura esterna .............................................................................. pagina 4-30
xDisplay velocità veicolo impostata tramite regolatore automatico di velocità .....................
............................................................................................................................ pagina 4-31
yDisplay limitatore di velocità regolabile (Display ASL) .................................. pagina 4-31
zAllarme superamento velocità ...........................................................................pagina 4-33
{Display multinformazioni e interruttore INFO ................................................. pagina 4-34
|Active Driving Display ..................................................................................... pagina 4-44
Al volante
Quadro strumenti e display
4-25

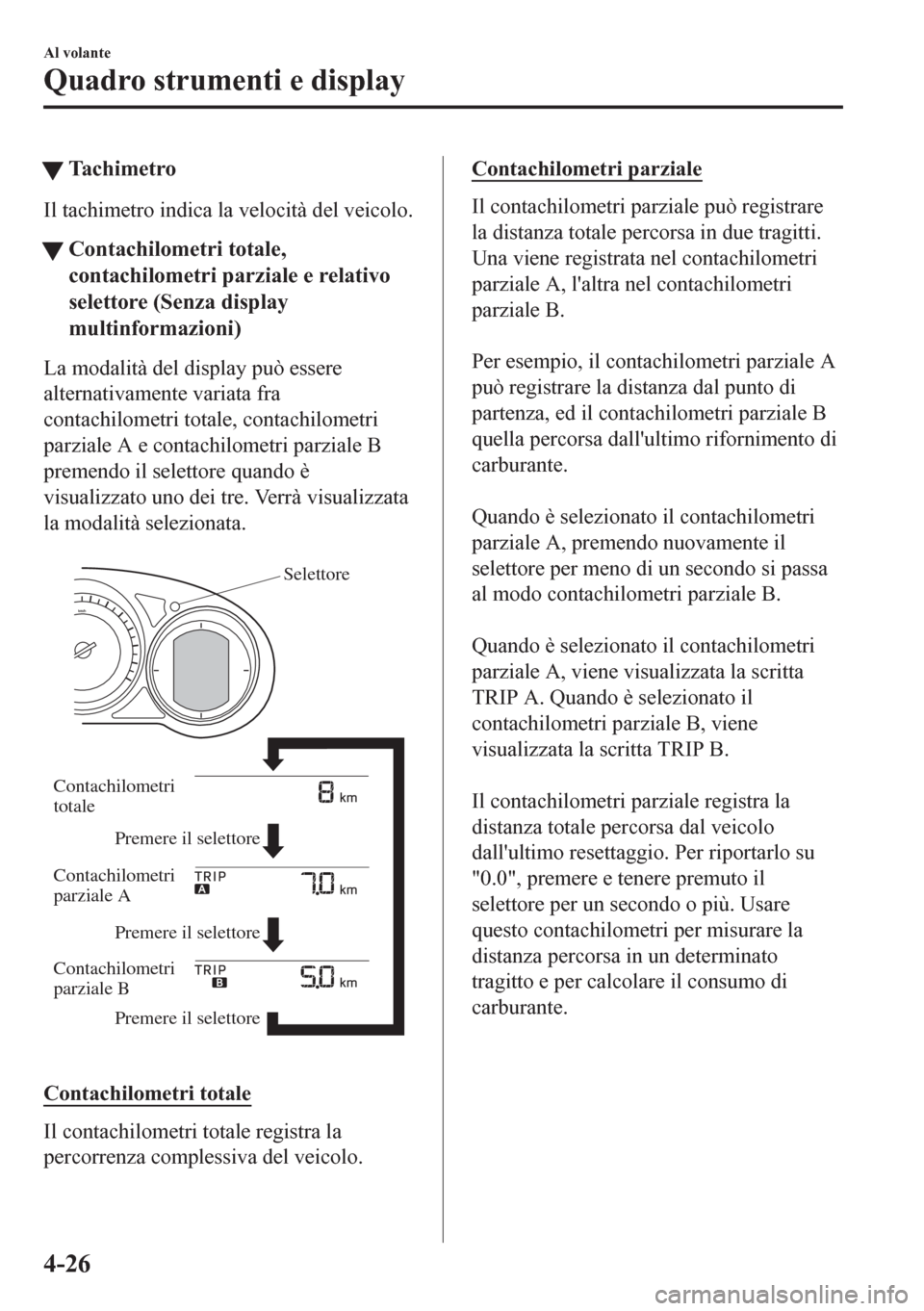

tTachimetro
Il tachimetro indica la velocità del veicolo.
tContachilometri totale,
contachilometri parziale e relativo
selettore (Senza display
multinformazioni)
La modalità del display può essere
alternativamente variata fra
contachilometri totale, contachilometri
parziale A e contachilometri parziale B
premendo il selettore quando è
visualizzato uno dei tre. Verrà visualizzata
la modalità selezionata.

Selettore
Premere il selettore Premere il selettore
Premere il selettore Contachilometri
totale
Contachilometri
parziale A
Contachilometri
parziale B

Contachilometri totale
Il contachilometri totale registra la
percorrenza complessiva del veicolo.
Contachilometri parziale
Il contachilometri parziale può registrare
la distanza totale percorsa in due tragitti.
Una viene registrata nel contachilometri
parziale A, l'altra nel contachilometri
parziale B.

Per esempio, il contachilometri parziale A
può registrare la distanza dal punto di
partenza, ed il contachilometri parziale B
quella percorsa dall'ultimo rifornimento di
carburante.

Quando è selezionato il contachilometri
parziale A, premendo nuovamente il
selettore per meno di un secondo si passa
al modo contachilometri parziale B.

Quando è selezionato il contachilometri
parziale A, viene visualizzata la scritta
TRIP A. Quando è selezionato il
contachilometri parziale B, viene
visualizzata la scritta TRIP B.

Il contachilometri parziale registra la
distanza totale percorsa dal veicolo
dall'ultimo resettaggio. Per riportarlo su
"0.0", premere e tenere premuto il
selettore per un secondo o più. Usare
questo contachilometri per misurare la
distanza percorsa in un determinato
tragitto e per calcolare il consumo di
carburante.
Al volante
Quadro strumenti e display
4-26

NOTA
•(Veicoli con audio di tipo B)
Se si resetta il dato del consumo di
carburante usando il monitoraggio
consumo di carburante, oppure si
resetta il contachilometri parziale A
usando il contachilometri parziale
quando è attivata la funzione che
sincronizza il monitoraggio consumo di
carburante e il contachilometri parziale,
i dati del consumo di carburante e del
contachilometri parziale A vengono
resettati contemporaneamente.
Vedi Monitoraggio consumo di
carburante a pagina 4-109.
•Solo i contachilometri parziali segnano
anche le centinaia di metri.
•Il contachilometri parziale viene
azzerato quando:
•Viene a mancare l'alimentazione
(perché il fusibile brucia o si scollega
la batteria).
•La distanza percorsa supera i 9.999,9
km.

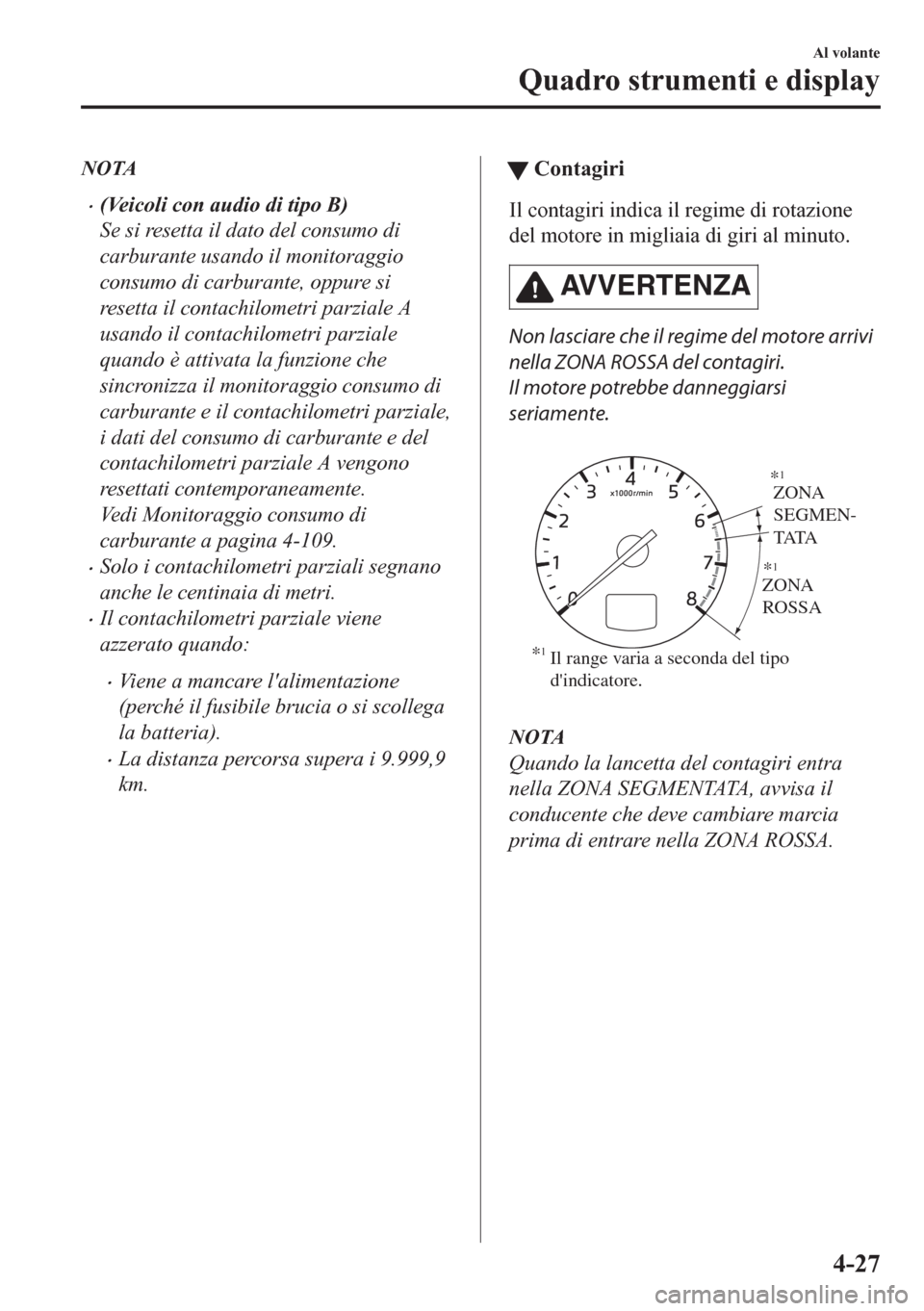

tContagiri
Il contagiri indica il regime di rotazione
del motore in migliaia di giri al minuto.
AV V E R T E N Z A
Non lasciare che il regime del motore arrivi
nella ZONA ROSSA del contagiri.
Il motore potrebbe danneggiarsi
seriamente.

ZONA
SEGMEN-
TATA
ZONA
ROSSA
*
1Il range varia a seconda del tipo
d'indicatore.*
1
*1
NOTA
Quando la lancetta del contagiri entra
nella ZONA SEGMENTATA, avvisa il
conducente che deve cambiare marcia
prima di entrare nella ZONA ROSSA.
Al volante
Quadro strumenti e display
4-27

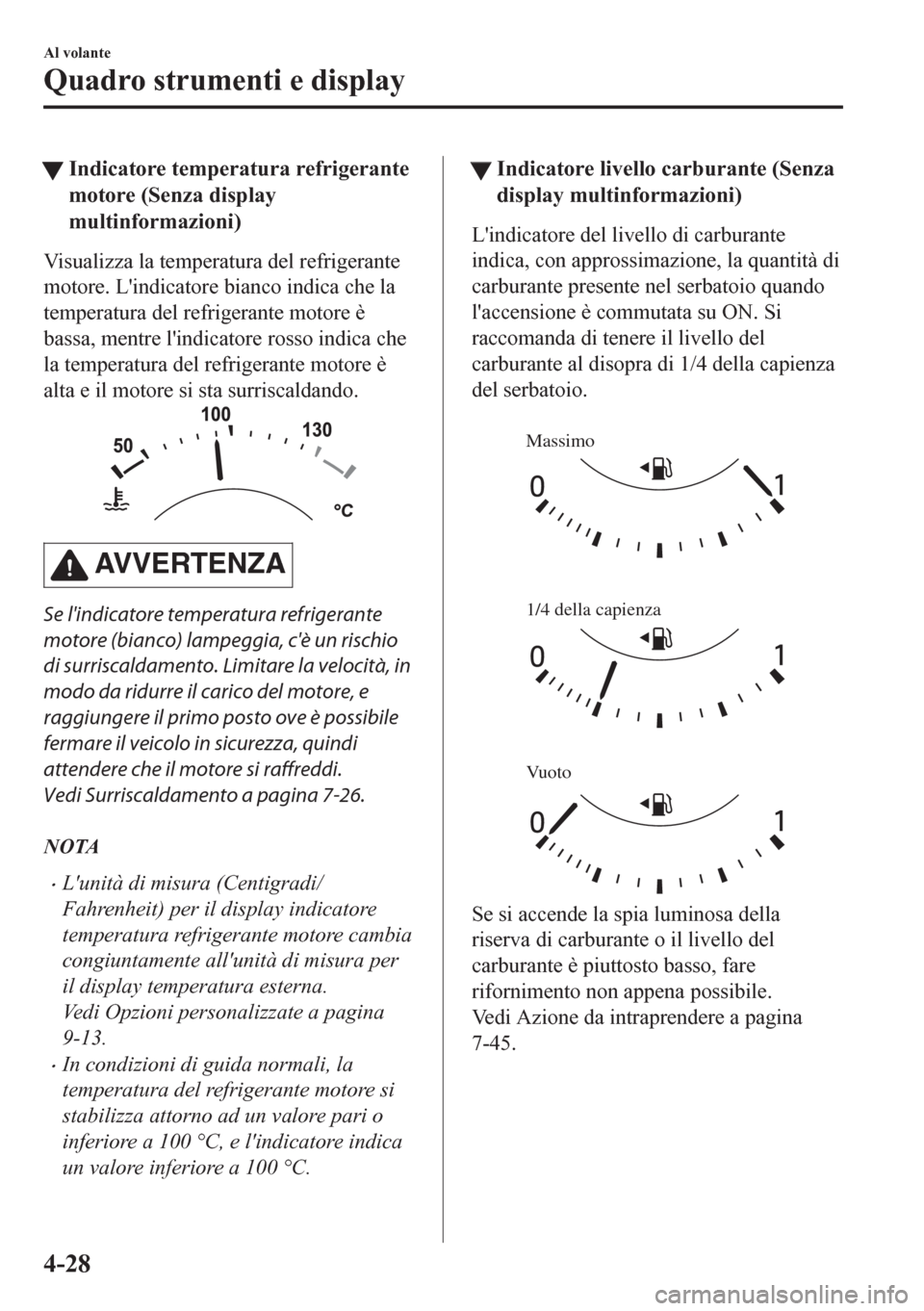

tIndicatore temperatura refrigerante
motore (Senza display
multinformazioni)
Visualizza la temperatura del refrigerante
motore. L'indicatore bianco indica che la
temperatura del refrigerante motore è
bassa, mentre l'indicatore rosso indica che
la temperatura del refrigerante motore è
alta e il motore si sta surriscaldando.
AVVERTENZA
Se l'indicatore temperatura refrigerante
motore (bianco) lampeggia, c'è un rischio
di surriscaldamento. Limitare la velocità, in
modo da ridurre il carico del motore, e
raggiungere il primo posto ove è possibile
fermare il veicolo in sicurezza, quindi
attendere che il motore si raffreddi.
Vedi Surriscaldamento a pagina 7-26.
NOTA
•L'unità di misura (Centigradi/
Fahrenheit) per il display indicatore
temperatura refrigerante motore cambia
congiuntamente all'unità di misura per
il display temperatura esterna.
Vedi Opzioni personalizzate a pagina
9-13.
•In condizioni di guida normali, la
temperatura del refrigerante motore si
stabilizza attorno ad un valore pari o
inferiore a 100 °C, e l'indicatore indica
un valore inferiore a 100 °C.
ttIndicatore livello carburante (Senza
display multinformazioni)
L'indicatore del livello di carburante
indica, con approssimazione, la quantità di
carburante presente nel serbatoio quando
l'accensione è commutata su ON. Si
raccomanda di tenere il livello del
carburante al disopra di 1/4 della capienza
del serbatoio.

Massimo
1/4 della capienza
Vuoto
Se si accende la spia luminosa della
riserva di carburante o il livello del
carburante è piuttosto basso, fare
rifornimento non appena possibile.
Vedi Azione da intraprendere a pagina
7-45.
Al volante
Quadro strumenti e display
4-28
