2018 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

Segnalazione Indicatore Pagina
*Indicatore luminoso monitoraggio punto cieco OFF (indicatore lumi-
noso BSM OFF)*1
Eccetto malfunziona-
mento
4-138
Malfunzionamento
7-36
(Bianco)
*Indicazione principale regolatore di velocità con sensore radar Mazda
(Indicazione principale MRCC)4-162
*Indicazione principale regolatore di velocità con sensore radar Mazda
con funzione Stop & Go (Indicazione principale MRCC con funzione
Stop & Go)4-177
(Verde)
*Indicazione impostazione regolatore di velocità con sensore radar
Mazda (Indicazione impostazione MRCC)4-162
*Indicazione impostazione regolatore di velocità con sensore radar
Mazda con funzione Stop & Go (Indicazione impostazione MRCC con
funzione Stop & Go)4-177
(Bianco/Verde)
*Indicazione sistema assistente mantenimento corsia (LAS) e sistema
di segnalazione cambio corsia (LDWS)4-192
*Indicatore luminoso sistema assistente mantenimento corsia (LAS) e
sistema di segnalazione cambio corsia (LDWS) OFF*14-196
*Indicazione supporto intelligente di frenata in città (Indicazione
SCBS)Supporto intelligente
di frenata in città
avanzato (SCBS
avanzato)
4-211
Supporto intelligente
di frenata in città
[Marcia avanti]
(SCBS F)
4-216
Supporto intelligente
di frenata in città
[Retromarcia] (SCBS
R)
4-222
Al volante
Quadro strumenti e display
*Alcuni modelli.4-53

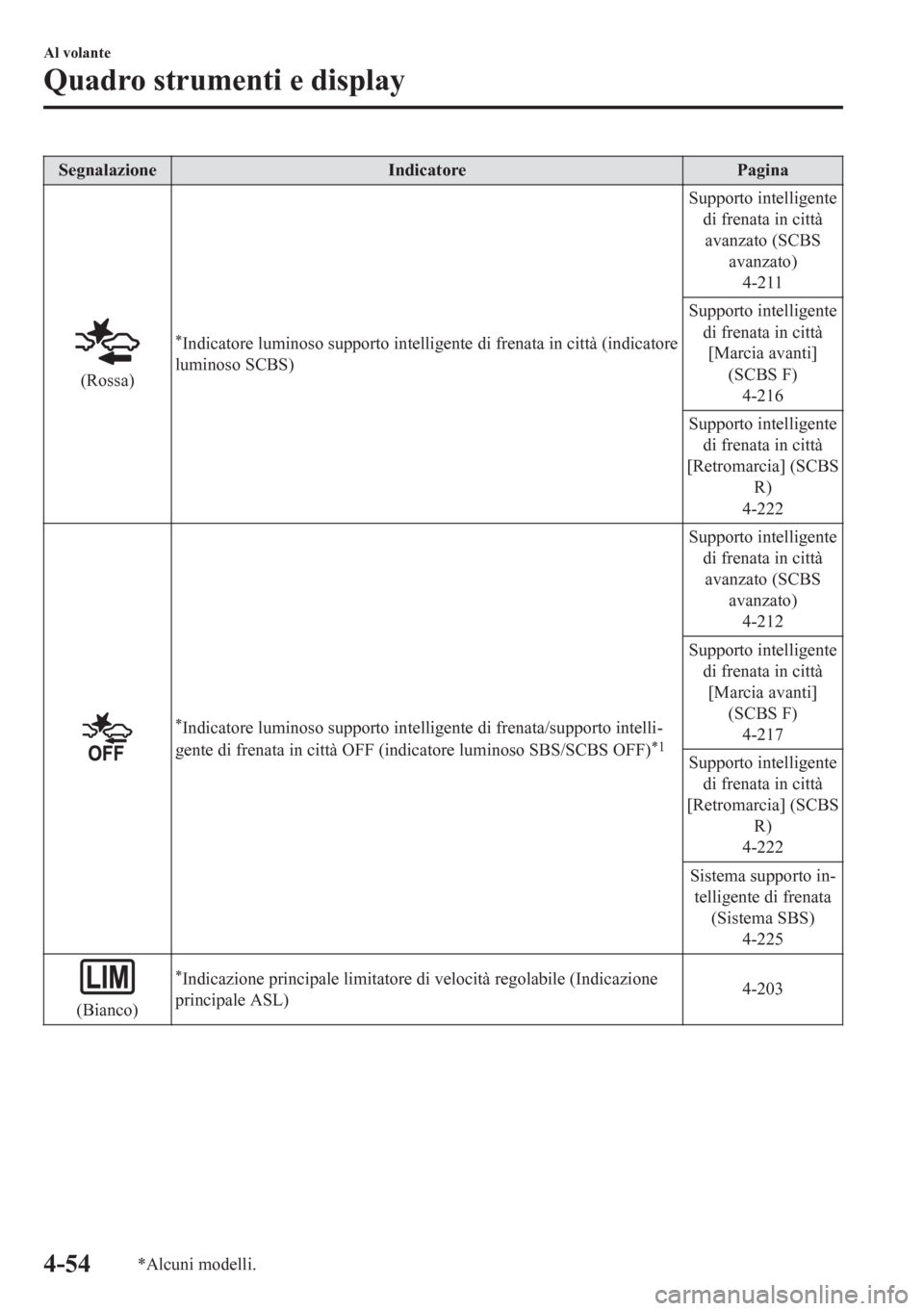

Segnalazione Indicatore Pagina
(Rossa)
*Indicatore luminoso supporto intelligente di frenata in città (indicatore
luminoso SCBS)Supporto intelligente
di frenata in città
avanzato (SCBS
avanzato)
4-211
Supporto intelligente
di frenata in città
[Marcia avanti]
(SCBS F)
4-216
Supporto intelligente
di frenata in città
[Retromarcia] (SCBS
R)
4-222
*Indicatore luminoso supporto intelligente di frenata/supporto intelli-
gente di frenata in città OFF (indicatore luminoso SBS/SCBS OFF)*1
Supporto intelligente
di frenata in città
avanzato (SCBS
avanzato)
4-212
Supporto intelligente
di frenata in città
[Marcia avanti]
(SCBS F)
4-217
Supporto intelligente
di frenata in città
[Retromarcia] (SCBS
R)
4-222
Sistema supporto in-
telligente di frenata
(Sistema SBS)
4-225
(Bianco)
*Indicazione principale limitatore di velocità regolabile (Indicazione
principale ASL)4-203
Al volante
Quadro strumenti e display
4-54*Alcuni modelli.

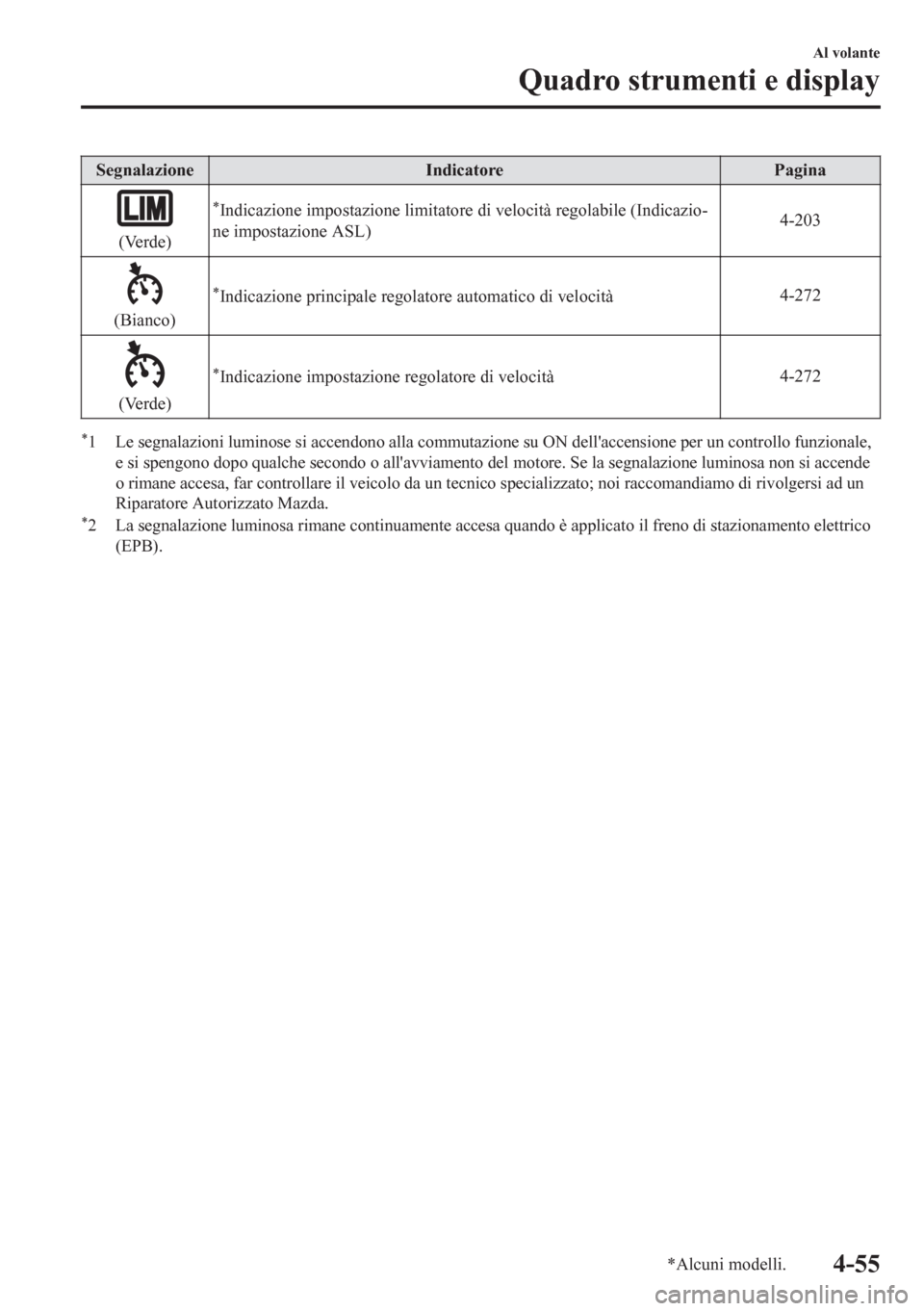

Segnalazione Indicatore Pagina
(Verde)
*Indicazione impostazione limitatore di velocità regolabile (Indicazio-
ne impostazione ASL)4-203
(Bianco)
*Indicazione principale regolatore automatico di velocità4-272
(Verde)
*Indicazione impostazione regolatore di velocità4-272
*1 Le segnalazioni luminose si accendono alla commutazione su ON dell'accensione per un controllo funzionale,
e si spengono dopo qualche secondo o all'avviamento del motore. Se la segnalazione luminosa non si accende
o rimane accesa, far controllare il veicolo da un tecnico specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
*2 La segnalazione luminosa rimane continuamente accesa quando è applicato il freno di stazionamento elettrico
(EPB).
Al volante
Quadro strumenti e display
*Alcuni modelli.4-55

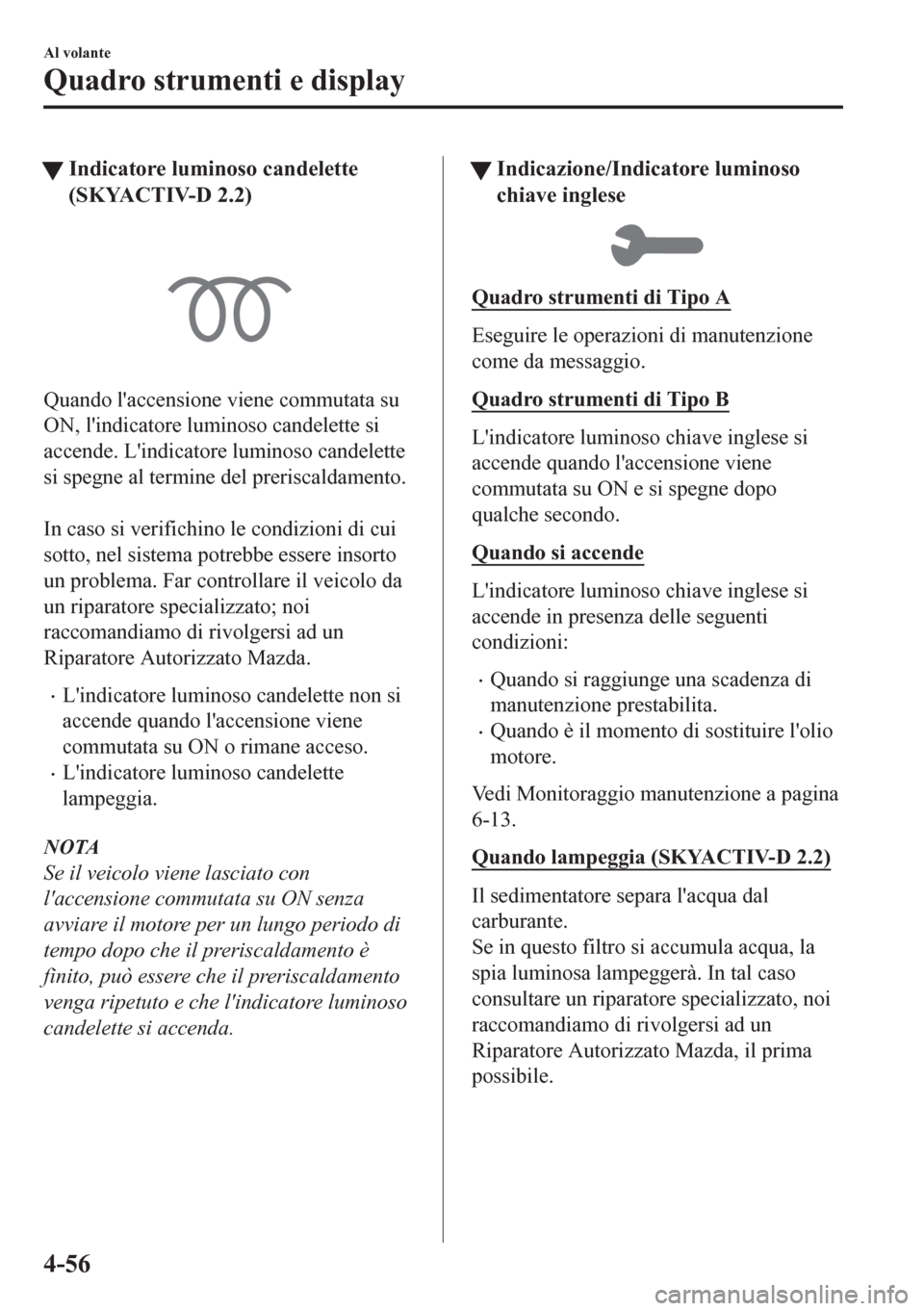

tIndicatore luminoso candelette
(SKYACTIV-D 2.2)
Quando l'accensione viene commutata su
ON, l'indicatore luminoso candelette si
accende. L'indicatore luminoso candelette
si spegne al termine del preriscaldamento.

In caso si verifichino le condizioni di cui
sotto, nel sistema potrebbe essere insorto
un problema. Far controllare il veicolo da
un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
•L'indicatore luminoso candelette non si
accende quando l'accensione viene
commutata su ON o rimane acceso.
•L'indicatore luminoso candelette
lampeggia.
NOTA
Se il veicolo viene lasciato con
l'accensione commutata su ON senza
avviare il motore per un lungo periodo di
tempo dopo che il preriscaldamento è
finito, può essere che il preriscaldamento
venga ripetuto e che l'indicatore luminoso
candelette si accenda.
tIndicazione/Indicatore luminoso
chiave inglese
Quadro strumenti di Tipo A
Eseguire le operazioni di manutenzione
come da messaggio.
Quadro strumenti di Tipo B
L'indicatore luminoso chiave inglese si
accende quando l'accensione viene
commutata su ON e si spegne dopo
qualche secondo.
Quando si accende
L'indicatore luminoso chiave inglese si
accende in presenza delle seguenti
condizioni:
•Quando si raggiunge una scadenza di
manutenzione prestabilita.
•Quando è il momento di sostituire l'olio
motore.
Vedi Monitoraggio manutenzione a pagina
6-13.
Quando lampeggia (SKYACTIV-D 2.2)
Il sedimentatore separa l'acqua dal
carburante.
Se in questo filtro si accumula acqua, la
spia luminosa lampeggerà. In tal caso
consultare un riparatore specializzato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda, il prima
possibile.
Al volante
Quadro strumenti e display
4-56

tIndicatore luminoso temperatura
refrigerante motore bassa (Blu)
*
L'indicatore luminoso si accende quando
la temperatura refrigerante motore è bassa
e si spegne una volta che il motore si è
scaldato.

Al volante
Quadro strumenti e display
*Alcuni modelli.4-57

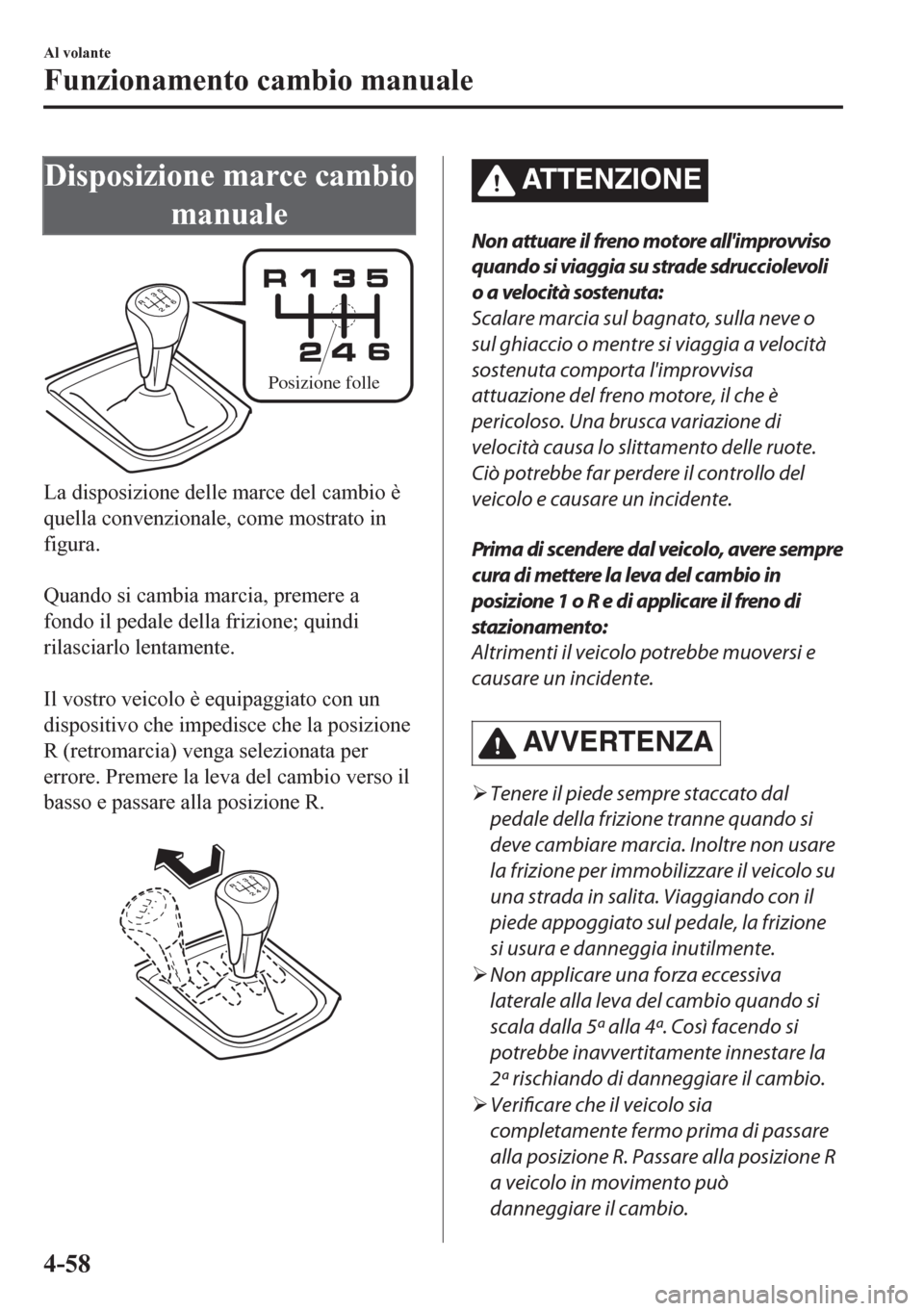

Disposizione marce cambio
manuale
Posizione folle
La disposizione delle marce del cambio è
quella convenzionale, come mostrato in
figura.

Quando si cambia marcia, premere a
fondo il pedale della frizione; quindi
rilasciarlo lentamente.

Il vostro veicolo è equipaggiato con un
dispositivo che impedisce che la posizione
R (retromarcia) venga selezionata per
errore. Premere la leva del cambio verso il
basso e passare alla posizione R.

ATTENZIONE
Non attuare il freno motore all'improvviso
quando si viaggia su strade sdrucciolevoli
o a velocità sostenuta:
Scalare marcia sul bagnato, sulla neve o
sul ghiaccio o mentre si viaggia a velocità
sostenuta comporta l'improvvisa
attuazione del freno motore, il che è
pericoloso. Una brusca variazione di
velocità causa lo slittamento delle ruote.
Ciò potrebbe far perdere il controllo del
veicolo e causare un incidente.
Prima di scendere dal veicolo, avere sempre
cura di mettere la leva del cambio in
posizione 1 o R e di applicare il freno di
stazionamento:
Altrimenti il veicolo potrebbe muoversi e
causare un incidente.
AVVERTENZA
¾Tenere il piede sempre staccato dal
pedale della frizione tranne quando si
deve cambiare marcia. Inoltre non usare
la frizione per immobilizzare il veicolo su
una strada in salita. Viaggiando con il
piede appoggiato sul pedale, la frizione
si usura e danneggia inutilmente.
¾Non applicare una forza eccessiva
laterale alla leva del cambio quando si
scala dalla 5ª alla 4ª. Così facendo si
potrebbe inavvertitamente innestare la
2ª rischiando di danneggiare il cambio.
¾Verificare che il veicolo sia
completamente fermo prima di passare
alla posizione R. Passare alla posizione R
a veicolo in movimento può
danneggiare il cambio.
Al volante
Funzionamento cambio manuale
4-58

NOTA
•Se il passaggio alla posizione R risulta
difficoltoso, ritornare in folle, rilasciare
il pedale della frizione e riprovare.
•(Con funzione i-stop)
Se il motore si è spento perché è andato
in stallo, può essere riavviato premendo
il pedale frizione entro 3 secondi dal suo
spegnimento.
Il motore non si potrà avviare premendo
il pedale frizione in presenza delle
condizioni seguenti:
•La porta del conducente è aperta.
•La cintura di sicurezza del conducente
è slacciata.
•Il pedale frizione non è stato
rilasciato completamente dopo che il
motore è andato in stallo.
•Il pedale frizione viene premuto con il
motore non completamente spento.
•(Con sistema sensore parcheggio)
Quando la leva del cambio viene
portata in posizione R con l'accensione
commutata su ON, il sistema sensore
parcheggio si attiva e viene emessa una
segnalazione acustica.
Vedi Sistema sensori di parcheggio a
pagina 4-300.
tIndicatore di cambio marcia (GSI)
GSI offre un valido aiuto per una guida
confortevole ed economica. Visualizza nel
quadro strumenti la marcia selezionata e
indica al conducente quando è il momento
di passare ad una marcia più appropriata
per le condizioni operative del veicolo.
Posizione cambio
selezionataPosizione cambio
appropriata
Indicazione Condizione
NumeroViene visualizzata la marcia sele-
zionata.
con numeroViene fornita la raccomandazione
d'inserire la marcia superiore o
inferiore indicata.
Al volante
Funzionamento cambio manuale
4-59

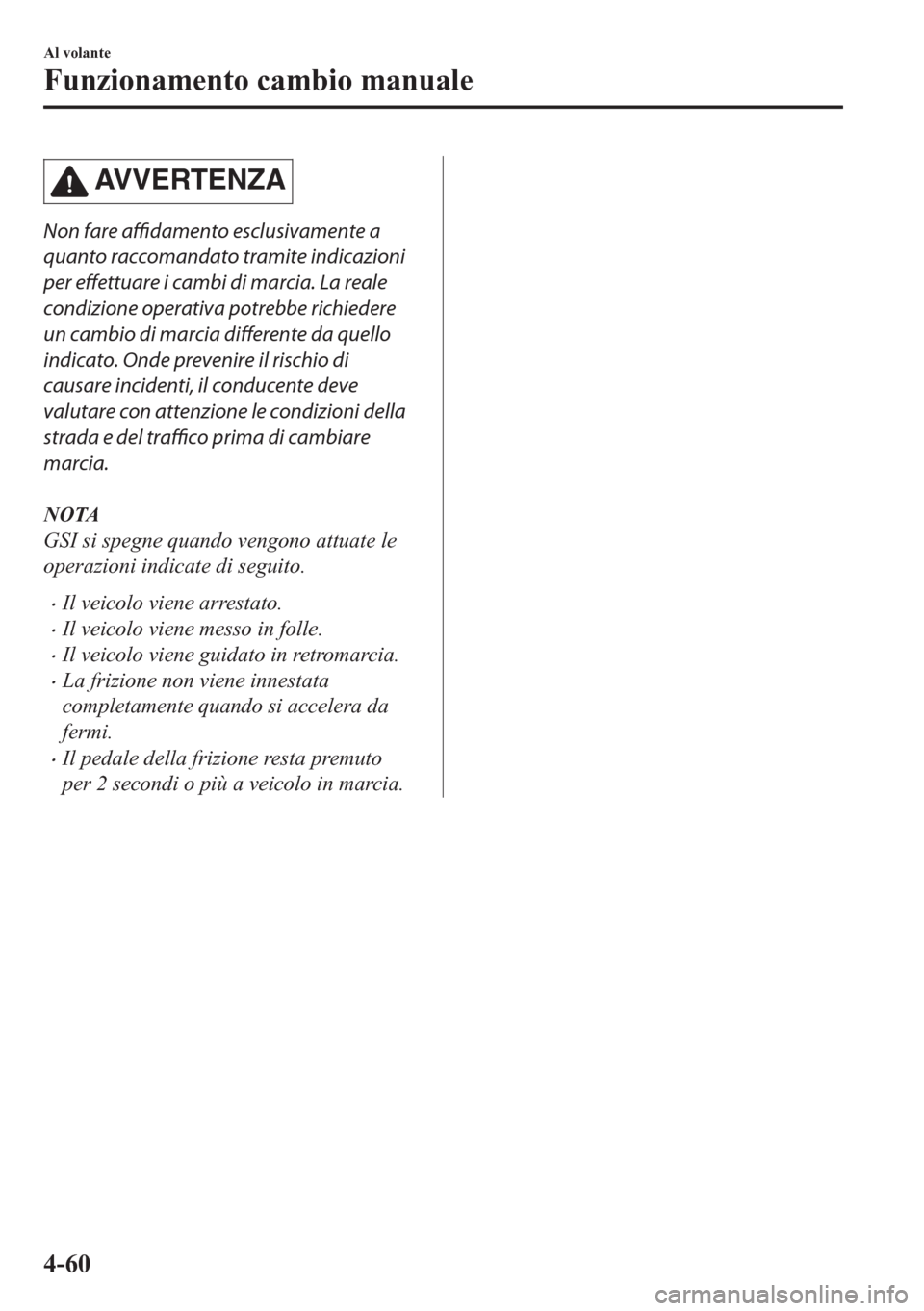

AVVERTENZA
Non fare affidamento esclusivamente a
quanto raccomandato tramite indicazioni
per effettuare i cambi di marcia. La reale
condizione operativa potrebbe richiedere
un cambio di marcia differente da quello
indicato. Onde prevenire il rischio di
causare incidenti, il conducente deve
valutare con attenzione le condizioni della
strada e del traffico prima di cambiare
marcia.
NOTA
GSI si spegne quando vengono attuate le
operazioni indicate di seguito.
•Il veicolo viene arrestato.
•Il veicolo viene messo in folle.
•Il veicolo viene guidato in retromarcia.
•La frizione non viene innestata
completamente quando si accelera da
fermi.
•Il pedale della frizione resta premuto
per 2 secondi o più a veicolo in marcia.
Al volante
Funzionamento cambio manuale
4-60
