tAttivazione/disattivazione
NOTA
Quando l'accensione è commutata su OFF, il sistema mantiene lo stato che aveva prima che
venisse disattivato.
Per esempio, se l'accensione viene commutata su OFF mentre ASL è operante, alla
successiva commutazione dell'accensione su ON il sistema sarà operativo.
Attivazione
Premere l'interruttore MODE per attivare il sistema. Viene visualizzato lo schermo ASL e
l'indicazione principale ASL viene visualizzata in bianco.
NOTA
Quando il regolatore automatico di velocità, il regolatore di velocità con sensore radar
Mazda (MRCC) o il sistema regolatore di velocità con sensore radar Mazda con funzione
Stop & Go (sistema MRCC con funzione Stop & Go) diventa operativo dopo aver premuto
l'interruttore MODE, premere di nuovo l'interruttore MODE per commutare ad ASL.
Disattivazione
Per disattivare il sistema, procedere come segue:
Quando è stata impostata una velocità di crociera (indicazione impostazione ASL
visualizzata in verde)
Premere a lungo l'interruttore OFF/CAN o premere due volte l'interruttore OFF/CAN. Non
viene più visualizzato lo schermo ASL e l'indicazione impostazione ASL (verde) non è
visualizzata.
Quando non è stata impostata una velocità di crociera (indicazione principale ASL
visualizzata in bianco)
Premere l'interruttore OFF/CAN. Non viene più visualizzato lo schermo ASL e l'indicazione
principale ASL (bianca) non è visualizzata.
NOTA
Quando l'interruttore MODE viene premuto mentre ASL è operante, il sistema commuta al
regolatore automatico di velocità, al regolatore di velocità con sensore radar Mazda
(MRCC) o al sistema regolatore di velocità con sensore radar Mazda con funzione Stop &
Go (sistema MRCC con funzione Stop & Go).
Al volante
i-ACTIVSENSE
4-205

tImpostazione del sistema
ATTENZIONE
Verificare sempre la presenza delle necessarie condizioni di sicurezza quando s'imposta ASL:
Se s'imposta una velocità inferiore a quella del veicolo, il veicolo rallenta fino a raggiungere la
velocità impostata. Verificare la presenza delle necessarie condizioni di sicurezza e mantenere
la distanza di sicurezza dai veicoli che stanno davanti e dietro.
1. Premere l'interruttore MODE per attivare il sistema.
2.(Con regolatore automatico di velocità)
Premere SET
per impostare la velocità. Quando la velocità attuale del veicolo è di 30
km/h o superiore, la velocità viene impostata al valore attuale. Quando la velocità attuale
del veicolo è inferiore a 30 km/h, la velocità viene impostata a 30 km/h.
[Con regolatore di velocità con sensore radar Mazda (MRCC) o regolatore di
velocità con sensore radar Mazda con funzione Stop & Go (MRCC con funzione
Stop & Go)]
Premere SET
o SET per impostare la velocità. Quando la velocità attuale del veicolo
è di 30 km/h o superiore, la velocità viene impostata al valore attuale. Quando la velocità
attuale del veicolo è inferiore a 30 km/h, la velocità viene impostata a 30 km/h.
3.(Con regolatore automatico di velocità)
Per aumentare la velocità impostata, premere l'interruttore RES
in modo continuo. La
velocità impostata può essere regolata ad incrementi di 10 km/h. La velocità impostata
può essere regolata anche ad incrementi di 1 km/h circa premendo l'interruttore RES
momentaneamente. Per esempio, la velocità impostata aumenta di circa 4 km/h se si
preme l'interruttore RES
4 volte.
[Con regolatore di velocità con sensore radar Mazda (MRCC) o regolatore di
velocità con sensore radar Mazda con funzione Stop & Go (MRCC con funzione
Stop & Go)]
Per aumentare la velocità impostata, premere l'interruttore SET
in modo continuo. La
velocità impostata può essere regolata ad incrementi di 10 km/h. La velocità impostata
può essere regolata anche ad incrementi di 1 km/h premendo l'interruttore SET
momentaneamente. Per esempio, la velocità impostata aumenta di circa 4 km/h se si
preme l'interruttore SET
4 volte.
4. Per diminuire la velocità impostata, premere l'interruttore SET
in modo continuo. La
velocità impostata può essere regolata ad incrementi di 10 km/h. La velocità impostata
può essere regolata anche ad incrementi di 1 km/h premendo l'interruttore SET
momentaneamente. Per esempio, la velocità impostata diminuisce di circa 4 km/h se si
preme l'interruttore SET
4 volte.
Al volante
i-ACTIVSENSE
4-206

NOTA
•(Con regolatore automatico di velocità)
Quando la velocità veicolo impostata viene visualizzata sul quadro strumenti, premere
l'interruttore RES/
per impostare la velocità veicolo impostata.
[Con regolatore di velocità con sensore radar Mazda (MRCC) o regolatore di velocità
con sensore radar Mazda con funzione Stop & Go (MRCC con funzione Stop & Go)]
Quando la velocità veicolo impostata viene visualizzata sul quadro strumenti, premere
l'interruttore RES per impostare la velocità veicolo impostata.
•Il sistema viene temporaneamente annullato quando il veicolo viene accelerato premendo
il pedale acceleratore con forza, tuttavia si ripristina nel momento in cui la velocità del
veicolo scende al valore impostato o al disotto del medesimo.
•In discesa la velocità del veicolo potrebbe superare la velocità impostata.
tAnnullamento temporaneo del sistema
Il sistema viene temporaneamente annullato (stato di attesa) quando viene eseguita una delle
operazioni di cui sotto mentre ASL è visualizzato.
•L'interruttore OFF/CAN è premuto
•Il pedale acceleratore è premuto con forza
Con regolatore automatico di velocità
Premere l'interruttore RES/
per ripristinare il funzionamento alla velocità impostata in
precedenza. La visualizzazione di ASL rimane.
Con regolatore di velocità con sensore radar Mazda (MRCC) o regolatore di velocità
con sensore radar Mazda con funzione Stop & Go (MRCC con funzione Stop & Go)
Premere l'interruttore RES per ripristinare il funzionamento alla velocità impostata in
precedenza. La visualizzazione di ASL rimane.
NOTA
•(Con regolatore automatico di velocità)
La velocità impostata può essere regolata premendo l'interruttore SET
mentre il sistema
è in stato di attesa.
[Con regolatore di velocità con sensore radar Mazda (MRCC) o regolatore di velocità
con sensore radar Mazda con funzione Stop & Go (MRCC con funzione Stop & Go)]
La velocità impostata può essere regolata premendo l'interruttore SET
o SET mentre il
sistema è in stato di attesa.
•ASL non viene annullato premendo il pedale freno.
Al volante
i-ACTIVSENSE
4-207

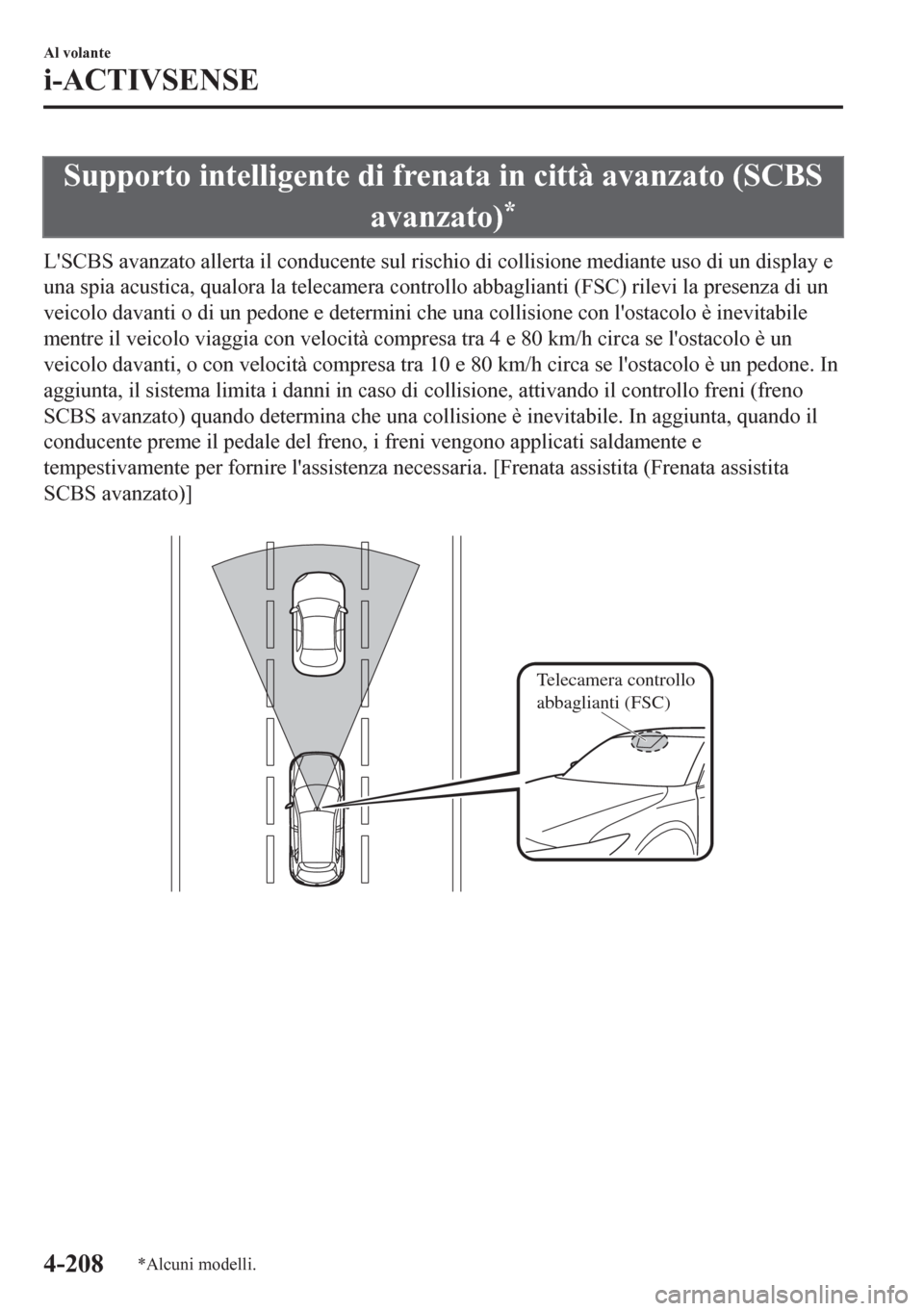

Supporto intelligente di frenata in città avanzato (SCBS
avanzato)
*
L'SCBS avanzato allerta il conducente sul rischio di collisione mediante uso di un display e
una spia acustica, qualora la telecamera controllo abbaglianti (FSC) rilevi la presenza di un
veicolo davanti o di un pedone e determini che una collisione con l'ostacolo è inevitabile
mentre il veicolo viaggia con velocità compresa tra 4 e 80 km/h circa se l'ostacolo è un
veicolo davanti, o con velocità compresa tra 10 e 80 km/h circa se l'ostacolo è un pedone. In
aggiunta, il sistema limita i danni in caso di collisione, attivando il controllo freni (freno
SCBS avanzato) quando determina che una collisione è inevitabile. In aggiunta, quando il
conducente preme il pedale del freno, i freni vengono applicati saldamente e
tempestivamente per fornire l'assistenza necessaria. [Frenata assistita (Frenata assistita
SCBS avanzato)]

Telecamera controllo
abbaglianti (FSC)
Al volante
i-ACTIVSENSE
4-208*Alcuni modelli.

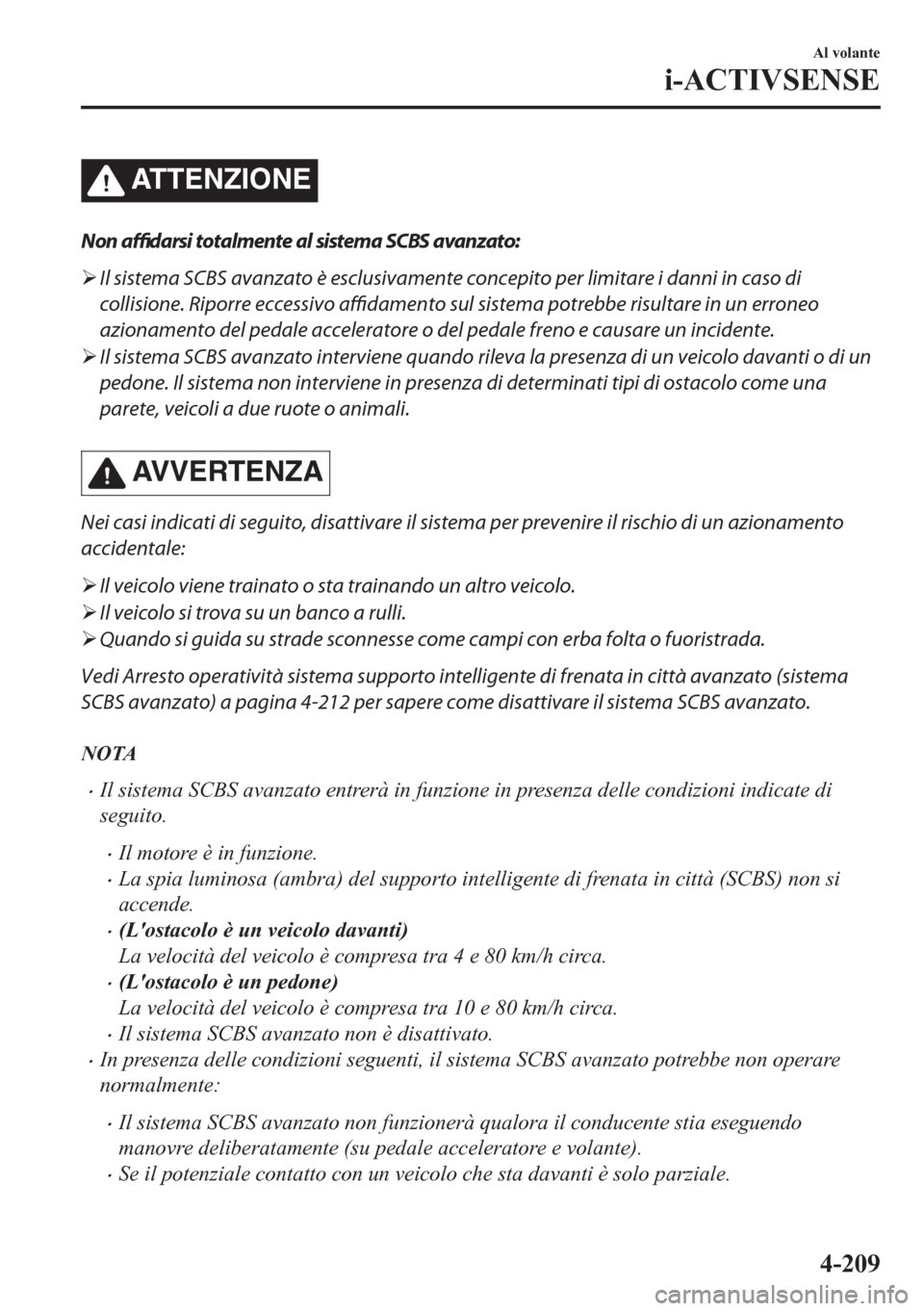

ATTENZIONE
Non affidarsi totalmente al sistema SCBS avanzato:
¾Il sistema SCBS avanzato è esclusivamente concepito per limitare i danni in caso di
collisione. Riporre eccessivo affidamento sul sistema potrebbe risultare in un erroneo
azionamento del pedale acceleratore o del pedale freno e causare un incidente.
¾Il sistema SCBS avanzato interviene quando rileva la presenza di un veicolo davanti o di un
pedone. Il sistema non interviene in presenza di determinati tipi di ostacolo come una
parete, veicoli a due ruote o animali.
AVVERTENZA
Nei casi indicati di seguito, disattivare il sistema per prevenire il rischio di un azionamento
accidentale:
¾Il veicolo viene trainato o sta trainando un altro veicolo.
¾Il veicolo si trova su un banco a rulli.
¾Quando si guida su strade sconnesse come campi con erba folta o fuoristrada.
Vedi Arresto operatività sistema supporto intelligente di frenata in città avanzato (sistema
SCBS avanzato) a pagina 4-212 per sapere come disattivare il sistema SCBS avanzato.
NOTA
•Il sistema SCBS avanzato entrerà in funzione in presenza delle condizioni indicate di
seguito.
•Il motore è in funzione.
•La spia luminosa (ambra) del supporto intelligente di frenata in città (SCBS) non si
accende.
•(L'ostacolo è un veicolo davanti)
La velocità del veicolo è compresa tra 4 e 80 km/h circa.
•(L'ostacolo è un pedone)
La velocità del veicolo è compresa tra 10 e 80 km/h circa.
•Il sistema SCBS avanzato non è disattivato.
•In presenza delle condizioni seguenti, il sistema SCBS avanzato potrebbe non operare
normalmente:
•Il sistema SCBS avanzato non funzionerà qualora il conducente stia eseguendo
manovre deliberatamente (su pedale acceleratore e volante).
•Se il potenziale contatto con un veicolo che sta davanti è solo parziale.
Al volante
i-ACTIVSENSE
4-209

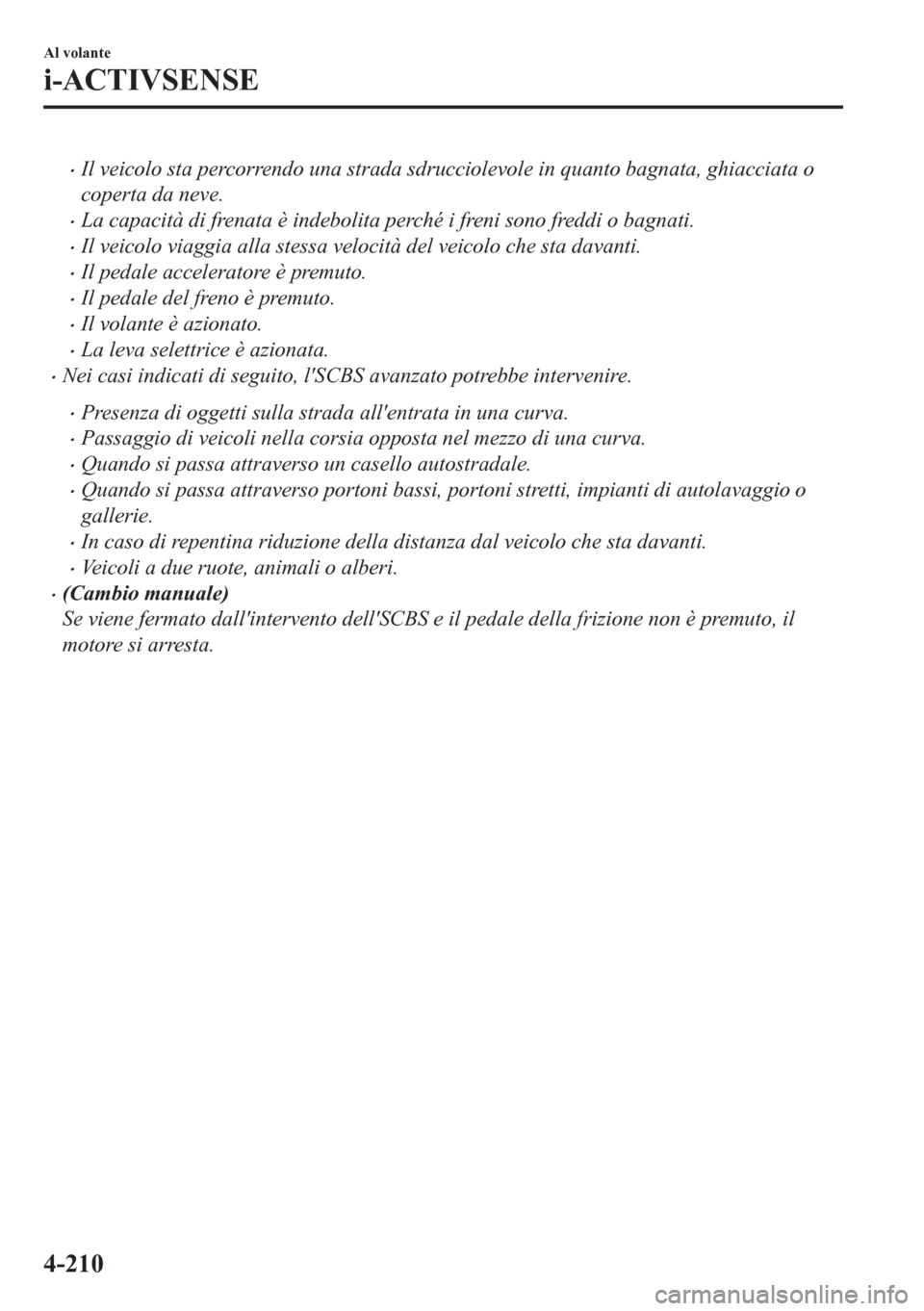

•Il veicolo sta percorrendo una strada sdrucciolevole in quanto bagnata, ghiacciata o
coperta da neve.
•La capacità di frenata è indebolita perché i freni sono freddi o bagnati.
•Il veicolo viaggia alla stessa velocità del veicolo che sta davanti.
•Il pedale acceleratore è premuto.
•Il pedale del freno è premuto.
•Il volante è azionato.
•La leva selettrice è azionata.
•Nei casi indicati di seguito, l'SCBS avanzato potrebbe intervenire.
•Presenza di oggetti sulla strada all'entrata in una curva.
•Passaggio di veicoli nella corsia opposta nel mezzo di una curva.
•Quando si passa attraverso un casello autostradale.
•Quando si passa attraverso portoni bassi, portoni stretti, impianti di autolavaggio o
gallerie.
•In caso di repentina riduzione della distanza dal veicolo che sta davanti.
•Veicoli a due ruote, animali o alberi.
•(Cambio manuale)
Se viene fermato dall'intervento dell'SCBS e il pedale della frizione non è premuto, il
motore si arresta.
Al volante
i-ACTIVSENSE
4-210

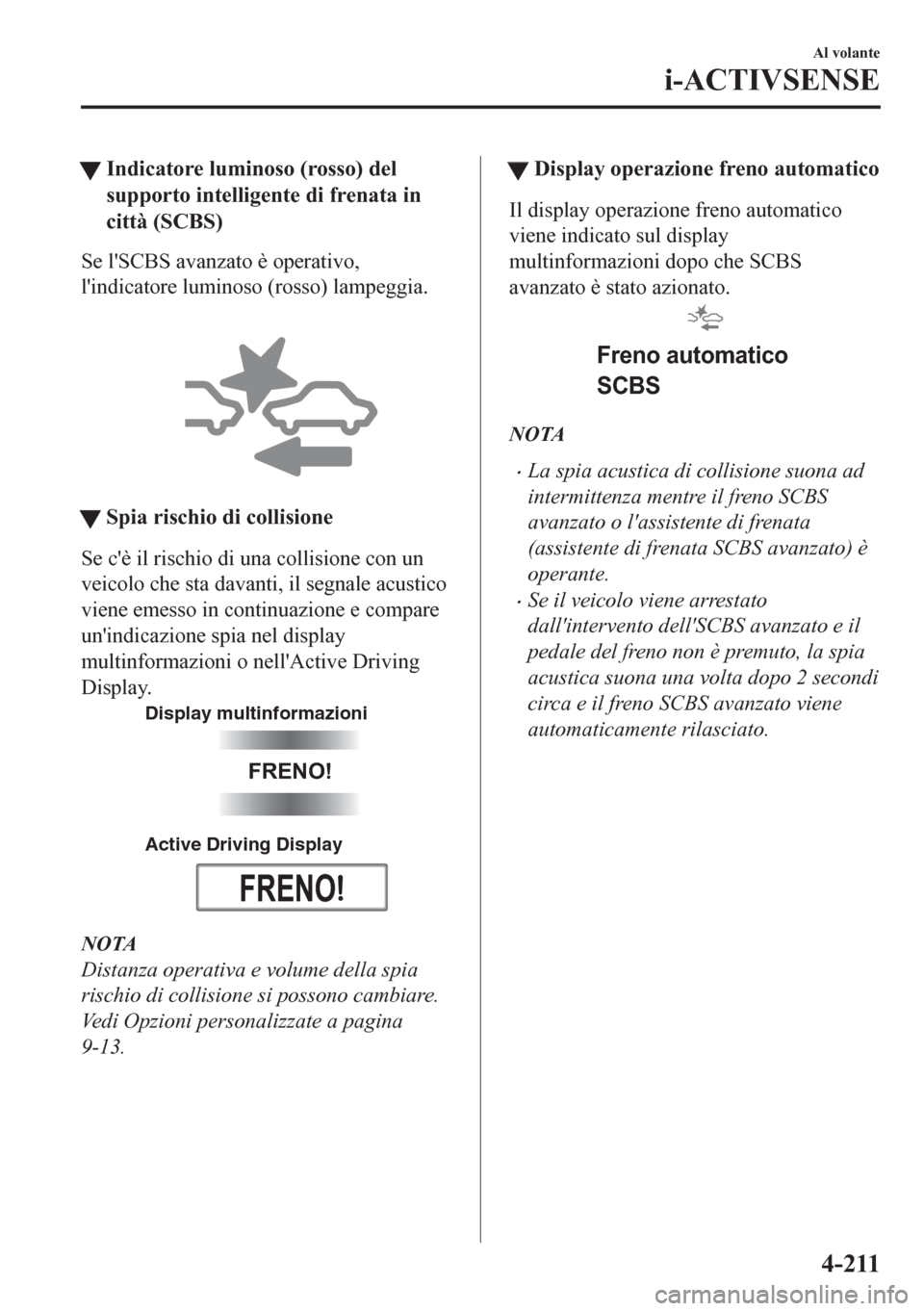

tIndicatore luminoso (rosso) del
supporto intelligente di frenata in
città (SCBS)
Se l'SCBS avanzato è operativo,
l'indicatore luminoso (rosso) lampeggia.

tSpia rischio di collisione
Se c'è il rischio di una collisione con un
veicolo che sta davanti, il segnale acustico
viene emesso in continuazione e compare
un'indicazione spia nel display
multinformazioni o nell'Active Driving
Display.
Display multinformazioni
Active Driving Display
FRENO!
FRENO
NOTA
Distanza operativa e volume della spia
rischio di collisione si possono cambiare.
Vedi Opzioni personalizzate a pagina
9-13.
ttDisplay operazione freno automatico
Il display operazione freno automatico
viene indicato sul display
multinformazioni dopo che SCBS
avanzato è stato azionato.
Freno automatico
SCBS
NOTA
•La spia acustica di collisione suona ad
intermittenza mentre il freno SCBS
avanzato o l'assistente di frenata
(assistente di frenata SCBS avanzato) è
operante.
•Se il veicolo viene arrestato
dall'intervento dell'SCBS avanzato e il
pedale del freno non è premuto, la spia
acustica suona una volta dopo 2 secondi
circa e il freno SCBS avanzato viene
automaticamente rilasciato.
Al volante
i-ACTIVSENSE
4-211

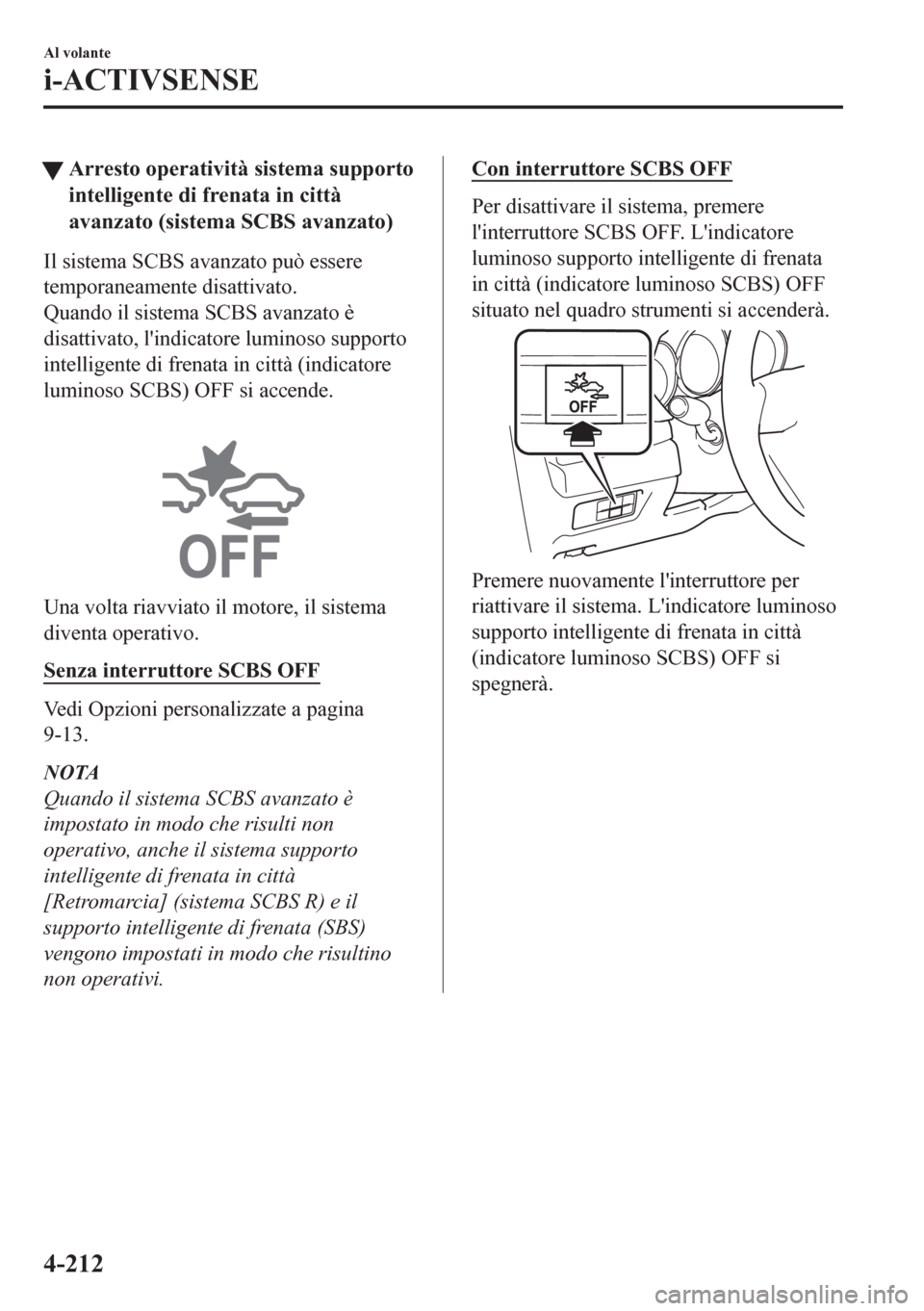

tArresto operatività sistema supporto
intelligente di frenata in città
avanzato (sistema SCBS avanzato)
Il sistema SCBS avanzato può essere
temporaneamente disattivato.
Quando il sistema SCBS avanzato è
disattivato, l'indicatore luminoso supporto
intelligente di frenata in città (indicatore
luminoso SCBS) OFF si accende.

Una volta riavviato il motore, il sistema
diventa operativo.
Senza interruttore SCBS OFF
Vedi Opzioni personalizzate a pagina
9-13.
NOTA
Quando il sistema SCBS avanzato è
impostato in modo che risulti non
operativo, anche il sistema supporto
intelligente di frenata in città
[Ret romarc ia] (si st ema SCBS R) e il
supporto intelligente di frenata (SBS)
vengono impostati in modo che risultino
non operativi.
Con interruttore SCBS OFF
Per disattivare il sistema, premere
l'interruttore SCBS OFF. L'indicatore
luminoso supporto intelligente di frenata
in città (indicatore luminoso SCBS) OFF
situato nel quadro strumenti si accenderà.
Premere nuovamente l'interruttore per
riattivare il sistema. L'indicatore luminoso
supporto intelligente di frenata in città
(indicatore luminoso SCBS) OFF si
spegnerà.
Al volante
i-ACTIVSENSE
4-212
