2018 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

NOTA
•Una volta effettuato il rifornimento di
carburante, l'indicatore impiega
qualche tempo a stabilizzarsi. Inoltre
può capitare che, su strade in pendenza
o in curva, l'indicatore oscilli per effetto
dello spostamento del carburante
all'interno del serbatoio.
•Il display indicante una riserva di
carburante pari o inferiore a un quarto
del serbatoio include più segmenti per
fornire una visione più dettagliata della
quantità di carburante residua
disponibile.
•La direzione della freccia () indica
che lo sportello del serbatoio
carburante si trova sul lato sinistro del
veicolo.
(SKYACTIV-D 2.2)
Se si verificano cali di prestazione del
motore o stallo a causa del basso livello di
carburante, fare rifornimento quanto prima
e immettere almeno 10 L di carburante.
ttIlluminazione cruscotto
(Senza controllo luci automatico)
Quando si accendono le luci di posizione
anteriori con l'accensione commutata su
ON, la luminosità del cruscotto viene
attenuata.
(Con controllo luci automatico)
Quando si accendono le luci di posizione
anteriori con l'accensione commutata su
ON, la luminosità del cruscotto viene
attenuata. Tuttavia, quando il sensore luce
rileva che l'ambiente circostante è
luminoso, come nel caso di accensione
delle luci di posizione di giorno,
l'illuminazione del cruscotto non viene
attenuata.
NOTA
•(Con controllo luci automatico)
Quando l'accensione viene commutata
su ON di prima mattina o all'imbrunire,
l'illuminazione del cruscotto viene
attenuata per alcuni secondi finché il
sensore luce non rileva la luminosità
dell'ambiente circostante e, una volta
rilevata la luminosità, l'attenuatore
potrebbe essere disattivato.
•Quando si accendono le luci di
posizione anteriori, si accende anche
l'indicatore luminoso luci di posizione
anteriori situato sul quadro strumenti.
Vedi Fari a pagina 4-71.
La luminosità del quadro strumenti e delle
luci d'illuminazione cruscotto si può
regolare ruotando la manopola.
•La luminosità si attenua ruotando la
manopola verso sinistra. Si avvertirà una
segnalazione acustica nel momento in
cui la manopola ha raggiunto la
posizione di massima attenuazione.
Al volante
Quadro strumenti e display
4-29

•La luminosità s'intensifica ruotando la
manopola verso destra.
Attenuazione luminosità
Incremento luminosità
Funzione di esclusione attenuatore di
luminosità
L'attenuatore di luminosità può essere
disattivato ruotando la manopola di regolazione
illuminazione cruscotto a destra fino a quando
si avverte una segnalazione acustica mentre la
luminosità del cruscotto si attenua con
l'accensione commutata su ON. Se la visibilità
del quadro strumenti risulta ridotta a causa del
riflesso prodotto dalla luminosità dell'ambiente,
disattivare l'attenuatore di luminosità.
NOTA
•(Con display multinformazioni)
L'attenuatore di luminosità può essere
disattivato premendo la manopola di
regolazione illuminazione cruscotto.
•Quando l'attenuatore di luminosità è
disattivato, la luminosità del quadro
strumenti non può essere attenuata
anche se le luci di posizione anteriori
sono accese.
•Quando l'attenuatore di luminosità è
disattivato, lo schermo nel display
centrale rimane costantemente nel modo
schermo diurno.
ttDisplay temperatura esterna (Senza
display multinformazioni)
Quando s'inserisce l'accensione, viene
visualizzata la temperatura esterna.

NOTA
•Nelle condizioni indicate di seguito, il
display temperatura esterna può fornire
un'indicazione diversa dalla temperatura
esterna effettiva a causa delle condizioni
ambientali e del veicolo:
•Temperature particolarmente basse o
elevate.
•Variazioni repentine della
temperatura esterna.
•Veicolo parcheggiato.
•Veicolo viaggiante a velocità moderata.
Cambio dell'unità di misura
temperatura del display temperatura
esterna (Veicoli con audio di Tipo B)
L'unità di misura temperatura esterna può
essere commutata da gradi Centigradi a
gradi Fahrenheit e viceversa.
Le impostazioni si possono variare agendo
sullo schermo del display centrale.
Vedi Opzioni personalizzate a pagina 9-13.
NOTA
Quando l'unità di misura della temperatura
indicata nel display temperatura esterna viene
cambiata, cambia congiuntamente anche
l'unità di misura della temperatura indicata nel
display indicatore temperatura refrigerante
motore.
Al volante
Quadro strumenti e display
4-30

Spia temperatura esterna*
Quando la temperatura esterna è bassa,
l'indicatore lampeggia e viene emessa una
segnalazione acustica per segnalare al
conducente la possibile presenza di
ghiaccio sulla strada.
Se la temperatura esterna è inferiore a
circa 4 °C, il display temperatura esterna
ed il simbolo
lampeggiano per circa
dieci secondi e viene emessa una
segnalazione acustica.
NOTA
Se la temperatura esterna è inferiore
a -20 °C, la segnalazione acustica non
opera. Tuttavia, s'illumina il simbolo
.
ttDisplay limitatore di velocità
regolabile (Display ASL) (Senza
display multinformazioni)
*
Lo stato in cui è impostato il limitatore di
velocità regolabile (ASL) viene
visualizzato.

tDisplay velocità veicolo impostata
tramite regolatore automatico di
velocità (Senza display
multinformazioni)
*
Viene visualizzata la velocità del veicolo
preimpostata tramite il regolatore
automatico di velocità.
(Modello Europeo)
(Eccetto modello Europeo)
ttComputer di viaggio e interruttore
INFO (Senza display
multinformazioni)
Premendo l'interruttore INFO con l'accensione
commutata ON, si possono selezionare le
informazioni indicate di seguito.
•Modo autonomia residua
•Modo consumo di carburante medio
•Modo consumo di carburante corrente
Per qualsiasi problema con il computer di
viaggio, consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Modo autonomia residua
Questo modo visualizza la distanza
approssimativa che si può ancora percorrere
con il carburante rimasto nel serbatoio,
calcolata in base al consumo di carburante.
L'autonomia residua verrà calcolata e
visualizzata ogni secondo.
Al volante
Quadro strumenti e display
*Alcuni modelli.4-31

(Modello Europeo)
(Eccetto modello Europeo)
INTERVALLO
km
NOTA
•Anche se il display autonomia residua
indica che il carburante rimasto è
sufficiente per coprire la distanza
ancora da percorrere, se il livello del
carburante è piuttosto basso o si
accende la spia luminosa della riserva
fare rifornimento quanto prima
possibile.
•Il display potrebbe non cambiare se non
vengono aggiunti più di 9 L di
carburante circa.
•L'autonomia residua rappresenta la
distanza che il veicolo è potenzialmente
in grado di percorrere prima che tutte le
tacche dell'indicatore di livello
carburante (indicanti la quantità
residua di carburante) si spengano.
•Se non ci sono informazioni storiche
riguardanti il consumo di carburante
come avviene per esempio quando si
acquista il veicolo o quando
l'informazione viene cancellata perché
sono stati scollegati i cavi della batteria,
l'autonomia residua reale potrebbe
differire da quella indicata.
Modo consumo di carburante medio
Questo modo visualizza il consumo di
carburante medio calcolando il carburante
consumato e la distanza percorsa
dall'entrata in servizio del veicolo, dal
ricollegamento della batteria susseguente
al suo scollegamento, o dal resettaggio dei
dati. Il consumo di carburante medio viene
calcolato e visualizzato ogni minuto.
(Modello Europeo)
(Eccetto modello Europeo)
Tipo A
Tipo B
Per cancellare i dati visualizzati, premere
l'interruttore INFO per più di 1,5 secondi.
Dopo aver premuto l'interruttore INFO,
verrà visualizzato per 1 minuto circa - - -
L/100 km o - - - km/L, quindi il consumo
di carburante verrà ricalcolato e
visualizzato.
Al volante
Quadro strumenti e display
4-32

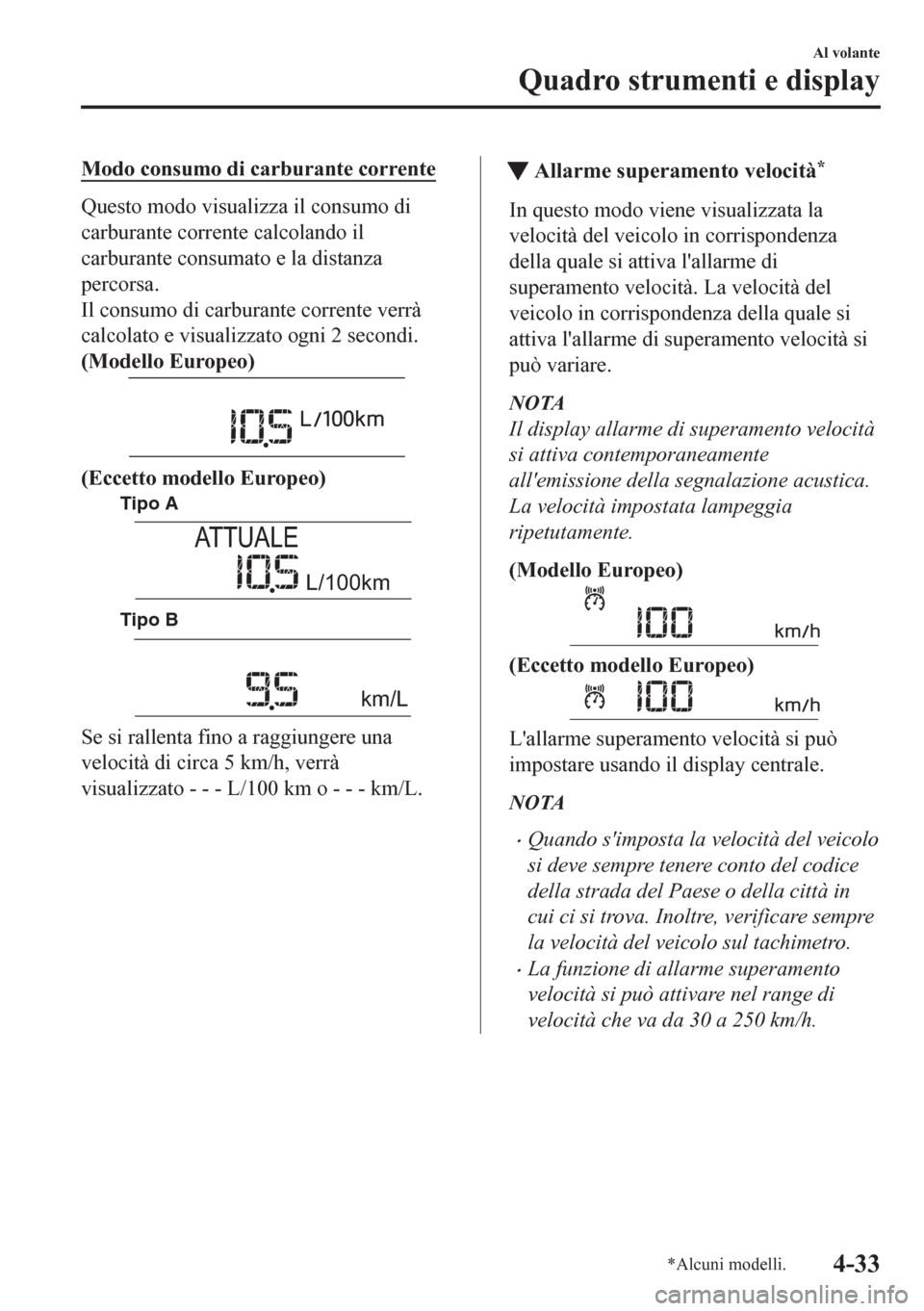

Modo consumo di carburante corrente
Questo modo visualizza il consumo di
carburante corrente calcolando il
carburante consumato e la distanza
percorsa.
Il consumo di carburante corrente verrà
calcolato e visualizzato ogni 2 secondi.
(Modello Europeo)
(Eccetto modello Europeo)
Tipo A
Tipo B
ATTUALE
L/100km
km/L
Se si rallenta fino a raggiungere una
velocità di circa 5 km/h, verrà
visualizzato - - - L/100 km o - - - km/L.
tAllarme superamento velocità*
In questo modo viene visualizzata la
velocità del veicolo in corrispondenza
della quale si attiva l'allarme di
superamento velocità. La velocità del
veicolo in corrispondenza della quale si
attiva l'allarme di superamento velocità si
può variare.
NOTA
Il display allarme di superamento velocità
si attiva contemporaneamente
all'emissione della segnalazione acustica.
La velocità impostata lampeggia
ripetutamente.
(Modello Europeo)
(Eccetto modello Europeo)
L'allarme superamento velocità si può
impostare usando il display centrale.
NOTA
•Quando s'imposta la velocità del veicolo
si deve sempre tenere conto del codice
della strada del Paese o della città in
cui ci si trova. Inoltre, verificare sempre
la velocità del veicolo sul tachimetro.
•La funzione di allarme superamento
velocità si può attivare nel range di
velocità che va da 30 a 250 km/h.
Al volante
Quadro strumenti e display
*Alcuni modelli.4-33

Display multinformazioni*
Interruttore INFO Display multinformazioni
Il display multinformazioni fornisce le informazioni indicate di seguito.
•Contachilometri totale
•Contachilometri parziale
•Indicatore temperatura refrigerante motore
•Indicatore livello carburante
•Temperatura esterna
•Autonomia residua
•Consumo di carburante medio
•Consumo di carburante corrente
•Monitoraggio manutenzione [Senza sistema riduzione catalitica selettiva (sistema SCR)]
•Visualizzazione AdBlue® residuo e autonomia residua massima [Con sistema riduzione
catalitica selettiva (sistema SCR)]
•Display monitoraggio punto cieco (BSM)
•Display sistema di supporto rilevamento distanza di sicurezza (DRSS)
•Display sistema regolatore di velocità con sensore radar Mazda con funzione Stop & Go
(Display sistema MRCC con funzione Stop & Go)
•Display regolatore di velocità con sensore radar Mazda (MRCC)
•Display sistema assistente mantenimento corsia (LAS) e sistema di segnalazione cambio
corsia (LDWS)
•Display limitatore di velocità regolabile (Display ASL)
•Display regolatore automatico di velocità
•Allarme superamento velocità
•Messaggio di avvertimento
Al volante
Quadro strumenti e display
4-34*Alcuni modelli.

Il contenuto dello schermo cambia ogni volta che si preme l'interruttore INFO.
Premere l'interruttore INFO
Premere l'interruttore INFO
Premere l'interruttore INFO
Premere l'interruttore INFO
Premere l'interruttore INFO Premere l'interruttore INFO
Consumo di carburante
corrente, Contachilo-
metri parziale A,
Consumo di carburante
medio, Temperatura
esterna, Contachilome-
tri totale, Indicatore
livello carburante
Consumo di carburante
corrente, Contachilo-
metri parziale B,
Consumo di carburante
medio, Temperatura
esterna, Contachilome-
tri totale, Indicatore
livello carburante
Indicatore temperatura
refrigerante motore,
monitoraggio
manutenzione,
temperatura esterna,
contachilometri totale,
indicatore livello
carburanteDisplay i-ACTIVSENSE,
Temperatura esterna,
Contachilometri totale,
Indicatore livello
carburante Messaggio di
avvertimento,
temperatura esterna,
contachilometri totale,
Indicatore livello
carburante *3
*1
*2
*3: Visualizzato solo quando viene
emessa una segnalazione. *1: Senza sistema riduzione catalitica
selettiva (sistema SCR)
*2: Con sistema riduzione catalitica
selettiva (sistema SCR)
Indicatore temperatura
refrigerante motore,
Adblue
®, display
autonomia residua
massima temperatura
esterna, contachilometri
totale, indicatore livello
carburante
Indicatore temperatura
refrigerante motore,
autonomia residua,
temperatura esterna,
contachilometri totale,
indicatore livello
carburante
TRIP A
Tenere premuto INFO per
RESETTARE
TRIP B
Tenere premuto INFO per
RESETTARE
Necessaria manutenzione entro24 mesi
Necessario rifornimento
di AdBlue® entro
Sistema veicolo
malfunzionante
Intervallo
Al volante
Quadro strumenti e display
4-35

tContachilometri totale,
contachilometri parziale e relativo
selettore
Il contachilometri totale rimane
costantemente visualizzato sullo schermo
quando l'accensione è commutata su ON,
mentre lo schermo TRIP A o TRIP B può
essere visualizzato azionando l'interruttore
INFO.

Premere l'interruttore
INFOInterruttore INFO
Contachilome-
tri totale,
Contachilome-
tri parziale A
Contachilome-
tri totale,
Contachilome-
tri parziale B
TRIP A
TRIP B
Tenere premuto INFO per
RESETTARE Tenere premuto INFO per
RESETTARE
L/100 km
L/100 km
88km
88km
Contachilometri totale
Il contachilometri totale registra la
percorrenza complessiva del veicolo.
Contachilometri parziale
Viene indicata la distanza percorsa in un
intervallo specificato. Si possono
impostare due tipi di tragitti (TRIP A,
TRIP B) e si può misurare il consumo di
carburante medio per ciascuno dei due.

Per esempio, il contachilometri parziale A
può registrare la distanza dal punto di
partenza, ed il contachilometri parziale B
quella percorsa dall'ultimo rifornimento di
carburante.

Quando è selezionato il contachilometri
parziale A, viene visualizzata la scritta
TRIP A. Quando è selezionato il
contachilometri parziale B, viene
visualizzata la scritta TRIP B.

Il contachilometri parziale e il consumo di
carburante medio si possono resettare
premendo l'interruttore INFO per un
tempo pari o superiore a 1,5 secondi
mentre è impostato il modo
corrispondente.
NOTA
•Solo i contachilometri parziali segnano
anche le centinaia di metri.
•Il contachilometri parziale viene
azzerato quando:
•Viene a mancare l'alimentazione
(perché il fusibile brucia o si scollega
la batteria).
•La distanza percorsa supera i 9.999,9
km.
Al volante
Quadro strumenti e display
4-36
