¾Non posizionare bevande vicino all'Active Driving Display. Se l'Active Driving Display viene
a contatto con acqua o altri liquidi, potrebbe subire danni.
¾Non appoggiare oggetti sopra lo schermo dell'Active Driving Display e non applicare
adesivi al parapolvere/ricevitore ottico in quanto darebbero luogo ad interferenze.
¾Un sensore integrato controlla la luminosità del display. Se il ricevitore ottico è coperto, la
luminosità del display si abbasserà rendendone
difficoltosa la visibilità.
¾Non esporre il ricevitore ottico a luce intensa. Viceversa si potrebbe danneggiare.
NOTA
•Indossando occhiali da sole polarizzati si riduce la visibilità dell'Active Driving Display a
causa delle caratteristiche proprie del display.
•Se la batteria è stata rimossa e reinstallata o la tensione di batteria è bassa, la
regolazione della posizione potrebbe non essere mantenuta.
•Il display potrebbe risultare scarsamente visibile o risentire temporaneamente delle
condizioni atmosferiche come pioggia, neve, luce e temperatura.
•Se il sistema audio è rimosso, l'Active Driving Display non è utilizzabile.
L'Active Driving Display fornisce le informazioni seguenti:
•Condizioni operative e segnalazioni riguardanti il monitoraggio punto cieco (BSM)
Vedi Monitoraggio punto cieco (BSM) a pagina 4-132.
•Segnalazioni riguardanti il sistema di supporto rilevamento distanza di sicurezza (DRSS)
Vedi Sistema di supporto rilevamento distanza di sicurezza (DRSS) a pagina 4-146.
•Segnali stradali e segnalazioni riguardanti il sistema di riconoscimento segnali stradali
(TSR)
Vedi Sistema di riconoscimento segnali stradali (TSR) a pagina 4-139.
•Condizioni operative e segnalazioni riguardanti il sistema regolatore di velocità con
sensore radar Mazda con funzione Stop & Go (MRCC con funzione Stop & Go)
Vedi Regolatore di velocità con sensore radar Mazda con funzione Stop & Go (MRCC
con funzione Stop & Go) a pagina 4-172.
•Condizioni operative e segnalazioni riguardanti il regolatore di velocità con sensore radar
Mazda (MRCC)
Vedi Regolatore di velocità con sensore radar Mazda (MRCC) a pagina 4-157.
•Condizioni operative e segnalazioni riguardanti sistema assistente mantenimento corsia
(LAS) e sistema di segnalazione cambio corsia (LDWS)
Vedi Sistema assistente mantenimento corsia (LAS) e Sistema di segnalazione cambio
corsia (LDWS) a pagina 4-188.
•Condizioni operative e segnalazioni riguardanti il supporto intelligente di frenata (SBS)
Vedi Supporto intelligente di frenata (SBS) a pagina 4-223.
Al volante
Quadro strumenti e display
4-45

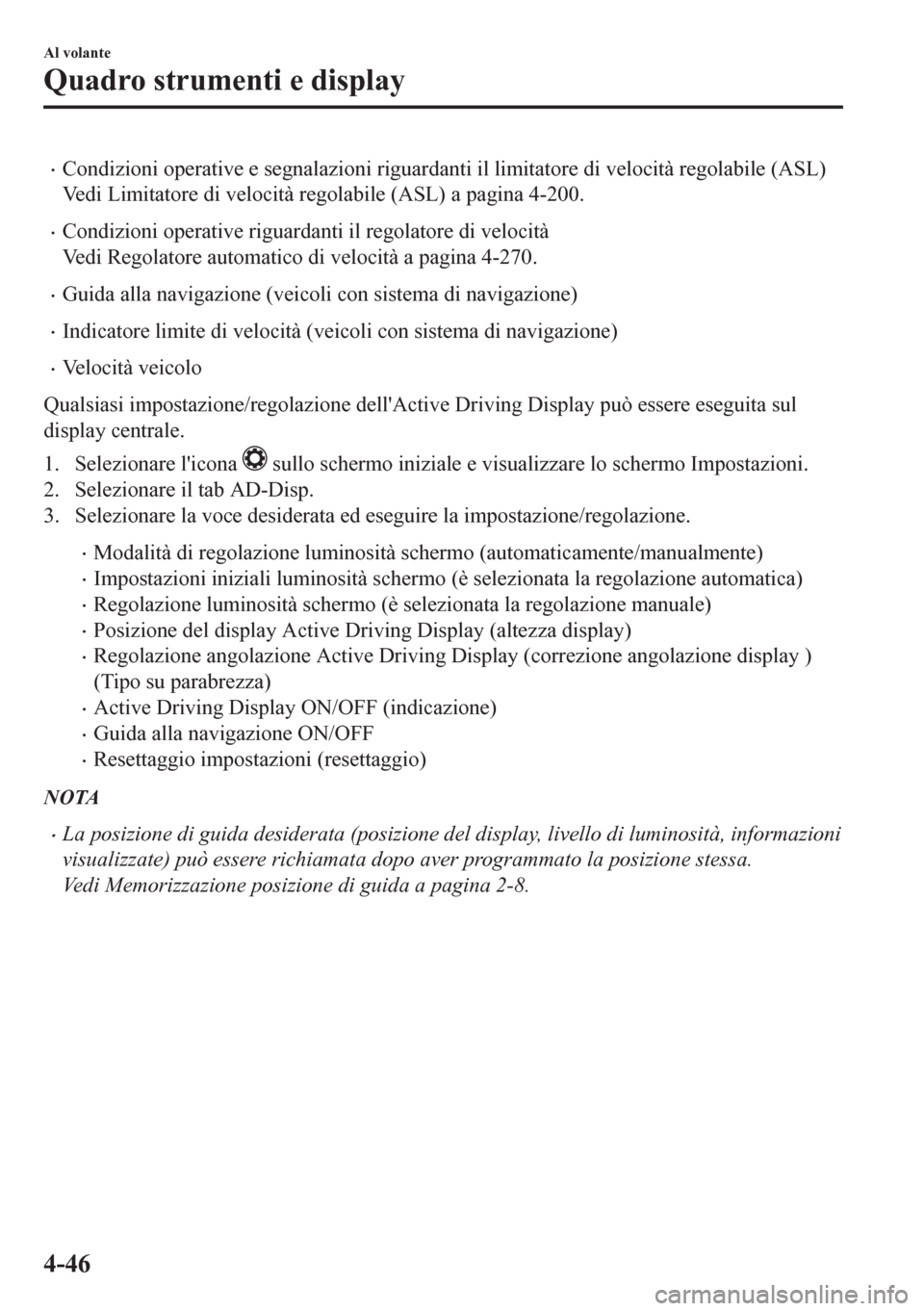

•Condizioni operative e segnalazioni riguardanti il limitatore di velocità regolabile (ASL)
Vedi Limitatore di velocità regolabile (ASL) a pagina 4-200.
•Condizioni operative riguardanti il regolatore di velocità
Vedi Regolatore automatico di velocità a pagina 4-270.
•Guida alla navigazione (veicoli con sistema di navigazione)
•Indicatore limite di velocità (veicoli con sistema di navigazione)
•Velocità veicolo
Qualsiasi impostazione/regolazione dell'Active Driving Display può essere eseguita sul
display centrale.
1. Selezionare l'icona
sullo schermo iniziale e visualizzare lo schermo Impostazioni.
2. Selezionare il tab AD-Disp.
3. Selezionare la voce desiderata ed eseguire la impostazione/regolazione.
•Modalità di regolazione luminosità schermo (automaticamente/manualmente)
•Impostazioni iniziali luminosità schermo (è selezionata la regolazione automatica)
•Regolazione luminosità schermo (è selezionata la regolazione manuale)
•Posizione del display Active Driving Display (altezza display)
•Regolazione angolazione Active Driving Display (correzione angolazione display )
(Tipo su parabrezza)
•Active Driving Display ON/OFF (indicazione)
•Guida alla navigazione ON/OFF
•Resettaggio impostazioni (resettaggio)
NOTA
•La posizione di guida desiderata (posizione del display, livello di luminosità, informazioni
visualizzate) può essere richiamata dopo aver programmato la posizione stessa.
Vedi Memorizzazione posizione di guida a pagina 2-8.
Al volante
Quadro strumenti e display
4-46

Segnalazioni luminose
Il quadro strumenti varia a seconda del modello e delle specifiche.
Centro del cruscotto
Le segnalazioni luminose compariranno nei punti evidenziati Tipo A
(Con display multinformazioni)
(Senza display multinformazioni) Quadro strumenti
Tipo B
Al volante
Quadro strumenti e display
4-47

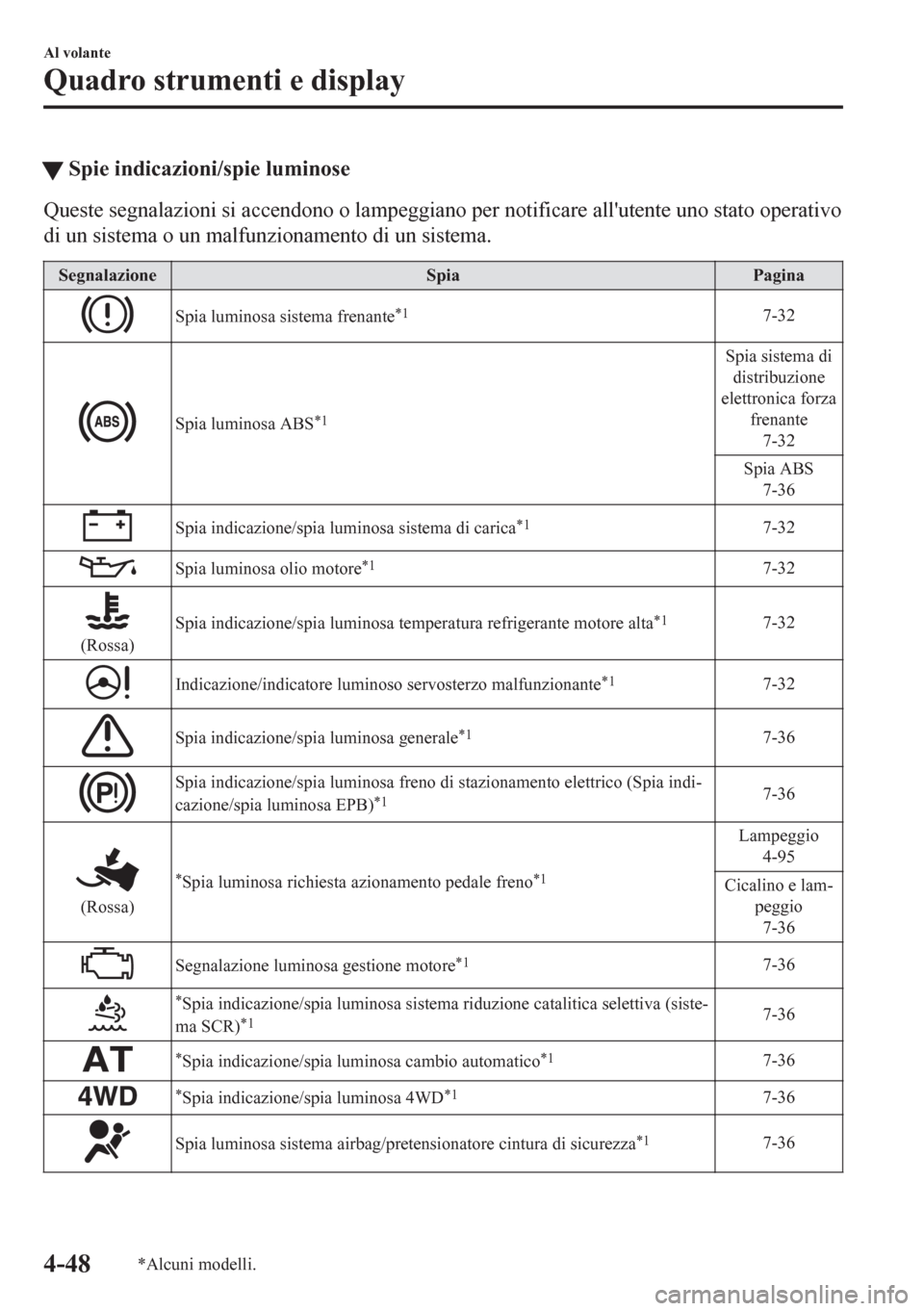

tSpie indicazioni/spie luminose
Queste segnalazioni si accendono o lampeggiano per notificare all'utente uno stato operativo
di un sistema o un malfunzionamento di un sistema.
Segnalazione Spia Pagina
Spia luminosa sistema frenante*17-32
Spia luminosa ABS*1
Spia sistema di
distribuzione
elettronica forza
frenante
7-32
Spia ABS
7-36
Spia indicazione/spia luminosa sistema di carica*17-32
Spia luminosa olio motore*17-32
(Rossa)Spia indicazione/spia luminosa temperatura refrigerante motore alta
*17-32
Indicazione/indicatore luminoso servosterzo malfunzionante*17-32
Spia indicazione/spia luminosa generale*17-36
Spia indicazione/spia luminosa freno di stazionamento elettrico (Spia indi-
cazione/spia luminosa EPB)*17-36
(Rossa)
*Spia luminosa richiesta azionamento pedale freno*1
Lampeggio
4-95
Cicalino e lam-
peggio
7-36
Segnalazione luminosa gestione motore*17-36
*Spia indicazione/spia luminosa sistema riduzione catalitica selettiva (siste-
ma SCR)*17-36
*Spia indicazione/spia luminosa cambio automatico*17-36
*Spia indicazione/spia luminosa 4WD*17-36
Spia luminosa sistema airbag/pretensionatore cintura di sicurezza*17-36
Al volante
Quadro strumenti e display
4-48*Alcuni modelli.

Segnalazione Spia Pagina
*Spia luminosa sistema di monitoraggio pressione pneumatici*1
Lampeggio
7-36
Si accende
7-45
(Ambra/Bianca)
*Spia indicazione chiaveAmbra
7-36
Bianca
7-45
(Rossa)
*Spia luminosa chiave*1
Si accende
7-36
Lampeggio
7-45
(Ambra)
*Spia luminosa i-stop*17-36
(Ambra)*Spia indicazione i-ELOOP7-36
(Ambra)
*Spia indicazione/spia luminosa sistema controllo abbaglianti (Spia indica-
zione/spia luminosa sistema HBC)*17-36
*Spia indicazione/spia luminosa fari a LED adattativi (Spia indicazione/
spia luminosa ALH)*17-36
*Spia indicazione monitoraggio punto cieco (Spia indicazione BSM)7-36
(Ambra)
*Spia indicazione allertamento attenzione conducente (Spia indicazione
DAA)7-36
(Ambra)
*Spia indicazione regolatore di velocità con sensore radar Mazda (Spia in-
dicazione MRCC)7-36
*Spia indicazione regolatore di velocità con sensore radar Mazda con fun-
zione Stop & Go (Spia indicazione MRCC con funzione Stop & Go)7-36
(Ambra)
*Spia indicazione sistema assistente mantenimento corsia (LAS) e sistema
di segnalazione cambio corsia (LDWS)7-36
Spia luminosa fari a LED*17-36
(Ambra)
*Spia indicazione/spia luminosa supporto intelligente di frenata/supporto
intelligente di frenata in città (Spia indicazione/spia luminosa SBS/SCBS
OFF)
*17-45
Spia indicazione/spia luminosa riserva carburante 7-45
Al volante
Quadro strumenti e display
*Alcuni modelli.4-49

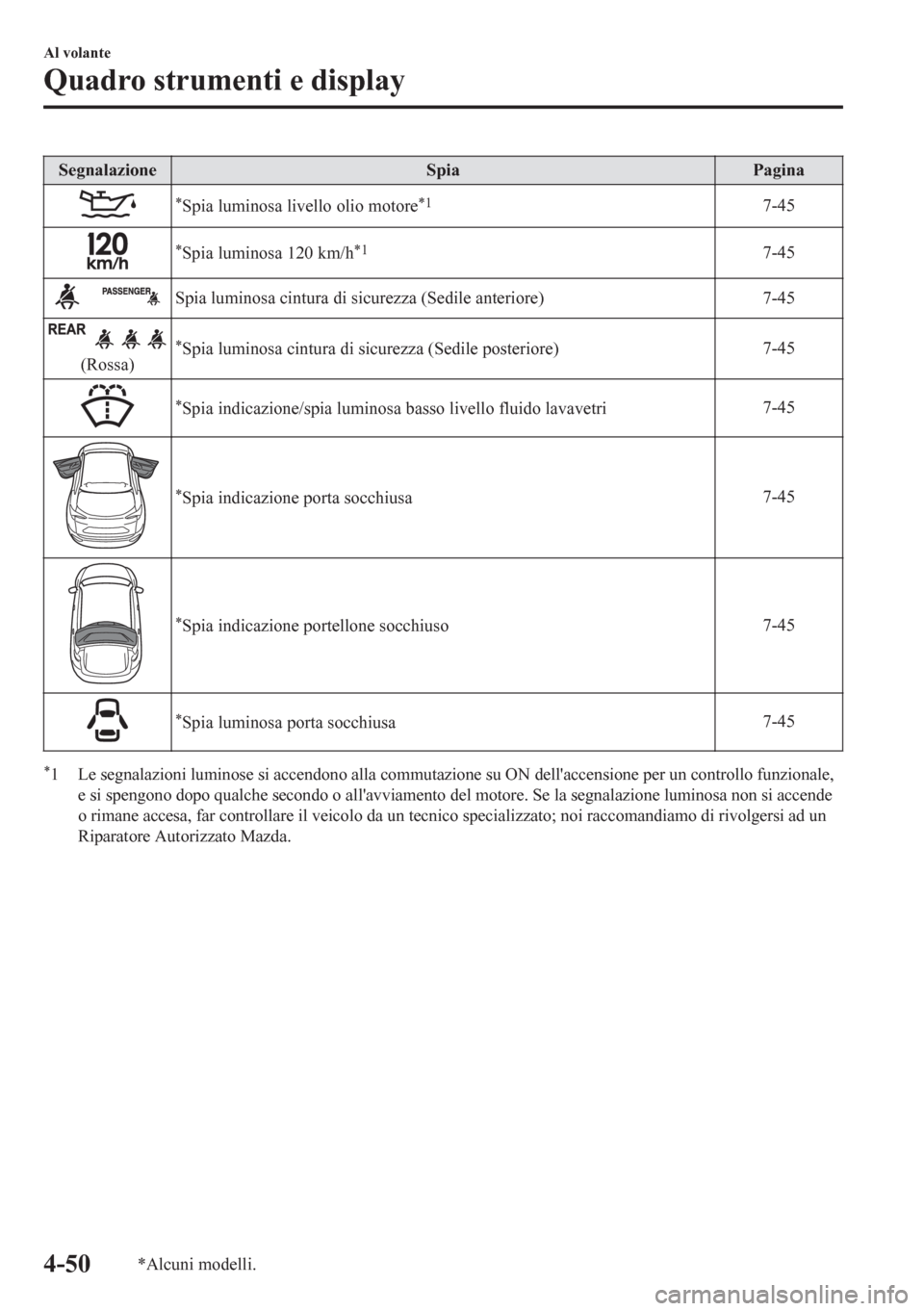

Segnalazione Spia Pagina
*Spia luminosa livello olio motore*17-45
*Spia luminosa 120 km/h*17-45
Spia luminosa cintura di sicurezza (Sedile anteriore) 7-45
(Rossa)*Spia luminosa cintura di sicurezza (Sedile posteriore)7-45
*Spia indicazione/spia luminosa basso livello fluido lavavetri7-45
*Spia indicazione porta socchiusa7-45
*Spia indicazione portellone socchiuso7-45
*Spia luminosa porta socchiusa7-45
*1 Le segnalazioni luminose si accendono alla commutazione su ON dell'accensione per un controllo funzionale,
e si spengono dopo qualche secondo o all'avviamento del motore. Se la segnalazione luminosa non si accende
o rimane accesa, far controllare il veicolo da un tecnico specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Al volante
Quadro strumenti e display
4-50*Alcuni modelli.

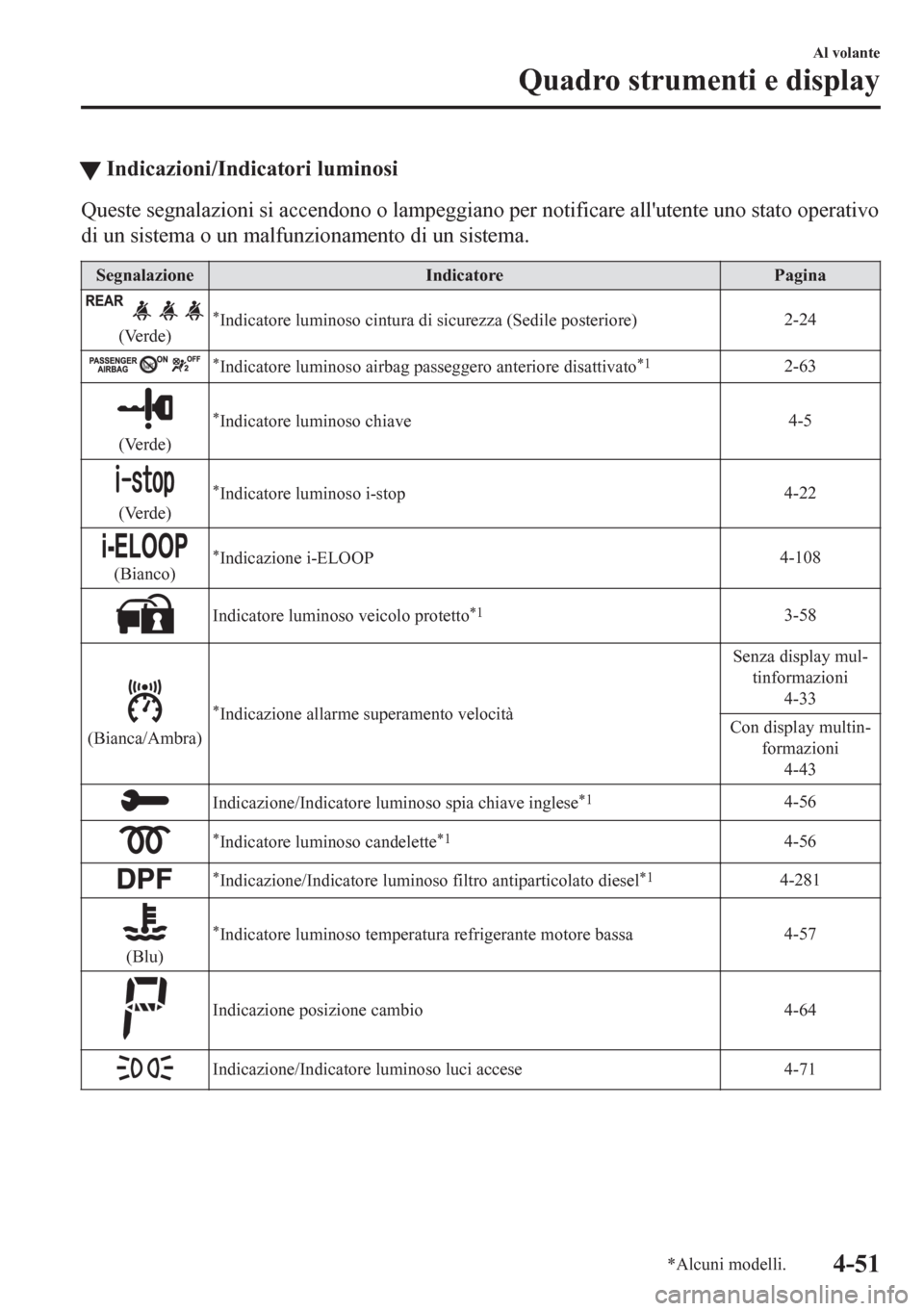

tIndicazioni/Indicatori luminosi
Queste segnalazioni si accendono o lampeggiano per notificare all'utente uno stato operativo
di un sistema o un malfunzionamento di un sistema.
Segnalazione Indicatore Pagina
(Verde)*Indicatore luminoso cintura di sicurezza (Sedile posteriore)2-24
*Indicatore luminoso airbag passeggero anteriore disattivato*12-63
(Verde)
*Indicatore luminoso chiave4-5
(Verde)
*Indicatore luminoso i-stop4-22
(Bianco)*Indicazione i-ELOOP4-108
Indicatore luminoso veicolo protetto*13-58
(Bianca/Ambra)
*Indicazione allarme superamento velocitàSenza display mul-
tinformazioni
4-33
Con display multin-
formazioni
4-43
Indicazione/Indicatore luminoso spia chiave inglese*14-56
*Indicatore luminoso candelette*14-56
*Indicazione/Indicatore luminoso filtro antiparticolato diesel*14-281
(Blu)
*Indicatore luminoso temperatura refrigerante motore bassa4-57
Indicazione posizione cambio 4-64
Indicazione/Indicatore luminoso luci accese 4-71
Al volante
Quadro strumenti e display
*Alcuni modelli.4-51

Segnalazione Indicatore Pagina
Indicatore luminoso luci abbaglianti fariLuce abbaglian-
te-anabbagliante faro
4-75
Lampeggio fari
4-75
*Indicatore luminoso luci antinebbia anteriori4-77
*Indicatore luminoso luce antinebbia posteriore4-78
Indicatori di direzione/Lampeggiatore di emergenzaIndicatori di direzio-
ne e di cambio corsia
4-79
Lampeggiatore di
emergenza
4-88
Indicazione/Indicatore luminoso freno di stazionamento elettrico (Indi-
cazione/Indicatore luminoso EPB)*1*27-36
(Verde)
*Indicatore luminoso richiesta azionamento pedale freno4-91
Indicatore luminoso AUTOHOLD attivo*14-98
*Indicatore luminoso regolatore di velocità con sensore radar Mazda
con funzione Stop & Go (Indicatore luminoso MRCC con funzione
Stop & Go)4-183
Indicatore luminoso TCS/DSC*1
Sistema controllo
trazione (TCS)
4-104
Controllo dinamico
di stabilità (DSC)
4-106
Si accende
7-36
Indicatore luminoso TCS OFF*14-105
*Indicazione modo selezionato4-117
(Verde)
*Indicatore luminoso sistema controllo abbaglianti (indicatore lumino-
so sistema HBC)4-128
*Indicatore luminoso fari a LED adattativi (Indicatore luminoso ALH)4-131
Al volante
Quadro strumenti e display
4-52*Alcuni modelli.
