2018 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

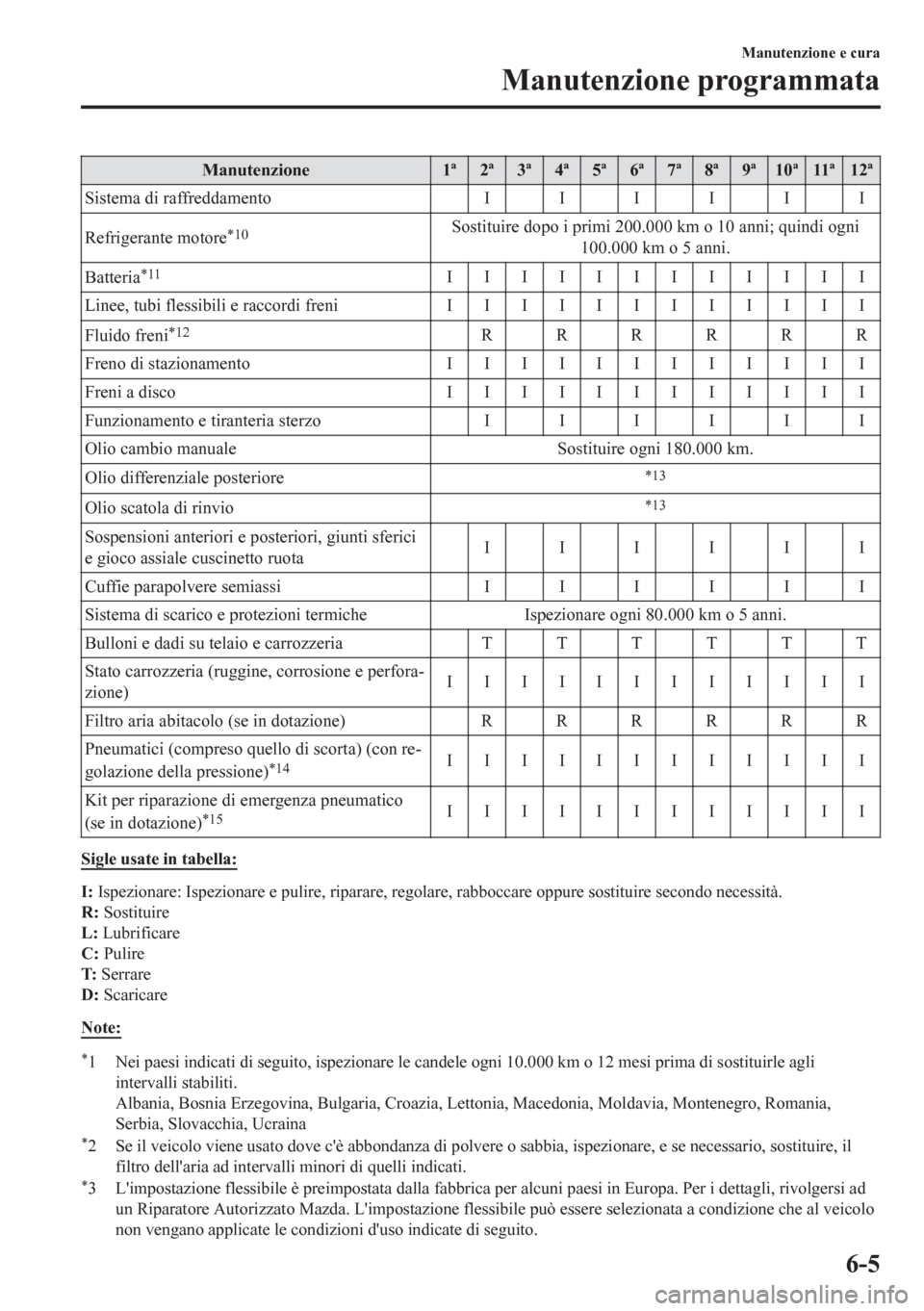

Manutenzione 1ª2ª3ª4ª5ª6ª7ª8ª9ª10ª11ª12ª
Sistema di raffreddamento I I I I I I
Refrigerante motore
*10Sostituire dopo i primi 200.000 km o 10 anni; quindi ogni
100.000 km o 5 anni.
Batteria
*11IIIIIIIIIIII
Linee, tubi flessibili e raccordi freni IIIIIIIIIIII
Fluido freni
*12RRRRRR
Freno di stazionamento IIIIIIIIIIII
Freni a disco IIIIIIIIIIII
Funzionamento e tiranteria sterzo I I I I I I
Olio cambio manuale Sostituire ogni 180.000 km.
Olio differenziale posteriore
*13
Olio scatola di rinvio*13
Sospensioni anteriori e posteriori, giunti sferici
e gioco assiale cuscinetto ruotaIIIIII
Cuffie parapolvere semiassi IIIIII
Sistema di scarico e protezioni termiche Ispezionare ogni 80.000 km o 5 anni.
Bulloni e dadi su telaio e carrozzeria T T T T T T
Stato carrozzeria (ruggine, corrosione e perfora-
zione)IIIIIIIIIIII
Filtro aria abitacolo (se in dotazione) R R R R R R
Pneumatici (compreso quello di scorta) (con re-
golazione della pressione)
*14IIIIIIIIIIII
Kit per riparazione di emergenza pneumatico
(se in dotazione)
*15IIIIIIIIIIII
Sigle usate in tabella:
I: Ispezionare: Ispezionare e pulire, riparare, regolare, rabboccare oppure sostituire secondo necessità.
R: Sostituire
L: Lubrificare
C: Pulire
T: Serrare
D: Scaricare
Note:
*1 Nei paesi indicati di seguito, ispezionare le candele ogni 10.000 km o 12 mesi prima di sostituirle agli
intervalli stabiliti.
Albania, Bosnia Erzegovina, Bulgaria, Croazia, Lettonia, Macedonia, Moldavia, Montenegro, Romania,
Serbia, Slovacchia, Ucraina
*2 Se il veicolo viene usato dove c'è abbondanza di polvere o sabbia, ispezionare, e se necessario, sostituire, il
filtro dell'aria ad intervalli minori di quelli indicati.
*3 L'impostazione flessibile è preimpostata dalla fabbrica per alcuni paesi in Europa. Per i dettagli, rivolgersi ad
un Riparatore Autorizzato Mazda. L'impostazione flessibile può essere selezionata a condizione che al veicolo
non vengano applicate le condizioni d'uso indicate di seguito.
Manutenzione e cura
Manutenzione programmata
6-5

a) Il veicolo è destinato ad essere usato come auto della polizia, taxi o da un'autoscuola.
b) Utilizzo in ambienti polverosi
c) Uso prolungato del motore a regime minimo o basso
Una volta selezionata la manutenzione flessibile, il veicolo calcola la vita residua dell'olio basandosi sulle
condizioni operative del motore e notifica la necessità di cambiare l'olio facendo accendere l'indicatore
luminoso chiave inglese nel quadro strumenti.
Resettare il dato olio motore ad ogni cambio dell'olio motore indipendentemente dalla visualizzazione del
messaggio/indicatore luminoso chiave inglese.
*4 Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, eseguire il cambio dell'olio
motore e del relativo filtro motore ogni 10.000 km o con frequenza ancora maggiore.
a) Il veicolo è destinato ad essere usato come auto della polizia, taxi o da un'autoscuola.
b) Utilizzo in ambienti polverosi
c) Uso prolungato del motore a regime minimo o basso
d) Uso prolungato del veicolo con basse temperature ambiente o soltanto per brevi tragitti
e) Uso con temperature ambiente estremamente elevate
f) Uso continuato su strade di montagna
*5 Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, eseguire il cambio dell'olio
motore e del relativo filtro ogni 5.000 km o 6 mesi.
a) Il veicolo è destinato ad essere usato come auto della polizia, taxi o da un'autoscuola.
b) Utilizzo in ambienti polverosi
c) Uso prolungato del motore a regime minimo o basso
d) Uso prolungato del veicolo con basse temperature ambiente o soltanto per brevi tragitti
e) Uso con temperature ambiente estremamente elevate
f) Uso continuato su strade di montagna
*6 Per SKYACTIV-D 2.2, resettare il dato olio motore ad ogni cambio dell'olio motore indipendentemente dalla
visualizzazione del messaggio/indicatore luminoso chiave inglese.
*7 Riempire il serbatoio urea con nuovo AdBlue®.*8 Se si percorrono più di 10.000 km l'anno, rabboccare il serbatoio con nuovo AdBlue®.
Se si percorrono meno di 10.000 km l'anno, svuotare il serbatoio, quindi riempirlo con nuovo AdBlue®.*9 Ispezionare anche le cinghie di trasmissione del condizionatore aria, se in dotazione.
Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, ispezionare le cinghie di
trasmissione ogni 20.000 km o 12 mesi.
a) Utilizzo in ambienti polverosi
b) Uso prolungato del motore a regime minimo o basso
c) Uso prolungato del veicolo con basse temperature ambiente o soltanto per brevi tragitti
d) Uso con temperature ambiente estremamente elevate
e) Uso continuato su strade di montagna
*10 Si raccomanda di usare FL-22 quando si sostituisce il refrigerante motore. L'uso di un refrigerante motore
diverso da FL-22 potrebbe causare seri danni a motore e sistema di raffreddamento.
*11 Ispezionare il livello e la densità dell'elettrolita e l'aspetto esterno della batteria. La batteria ermetica richiede
solo l'ispezione dell'aspetto esterno.
*12 Se i freni vengono usati di frequente (per esempio in caso di guida sportiva o in montagna) o il veicolo viene
usato in ambienti molto umidi, il fluido dei freni deve essere sostituito annualmente.
*13 Se questo componente è stato sommerso dall'acqua, sostituirne l'olio.*14 Si raccomanda di eseguire la rotazione degli pneumatici ogni 10.000 km.*15 Controllare la data di scadenza del fluido di riparazione ogni anno quando si esegue la manutenzione
periodica. Sostituire la bomboletta del fluido di riparazione degli pneumatici prima della data di scadenza.
Manutenzione e cura
Manutenzione programmata
6-6

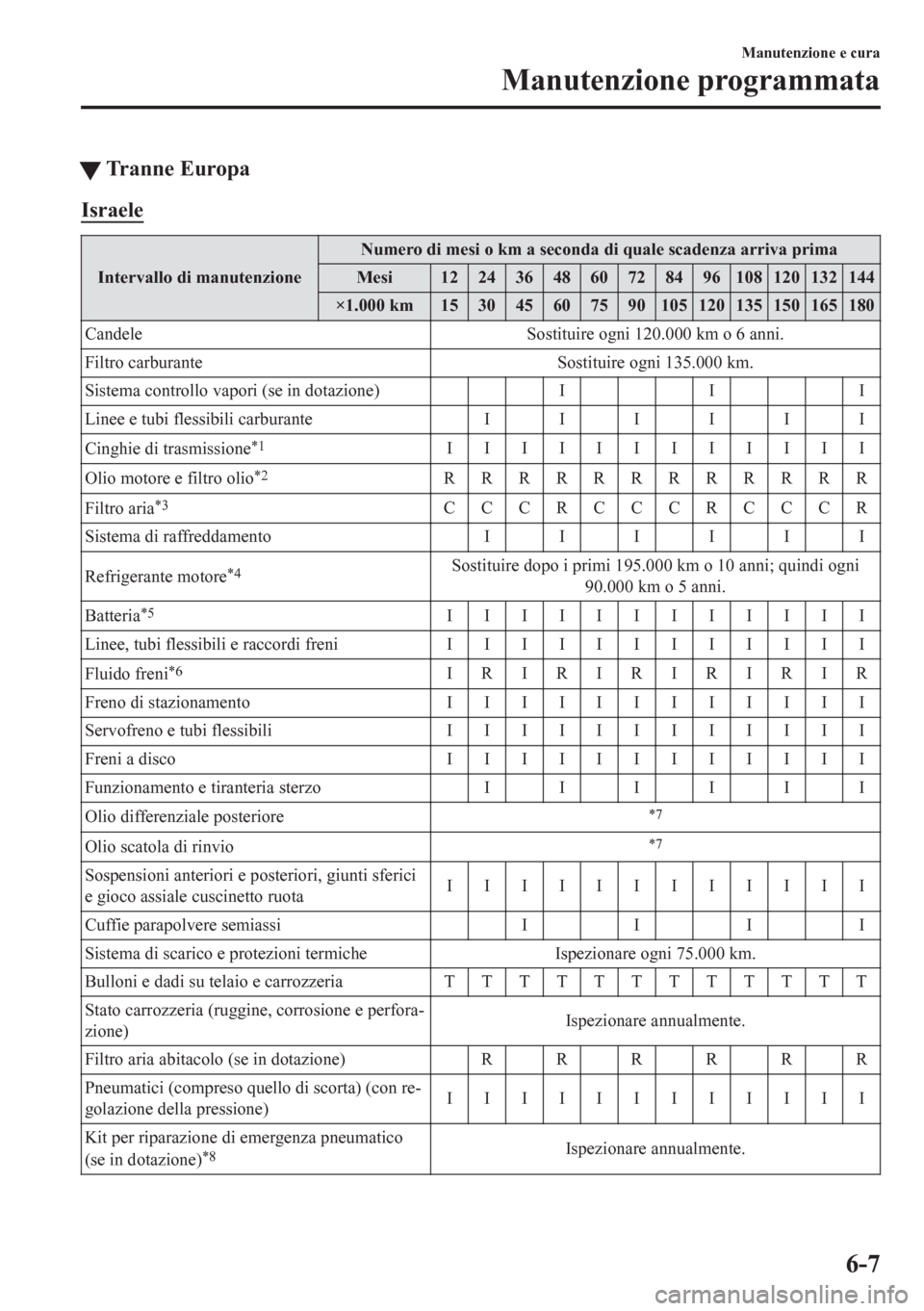

tTranne Europa
Israele
Intervallo di manutenzioneNumero di mesi o km a seconda di quale scadenza arriva prima
Mesi 12 24 36 48 60 72 84 96 108 120 132 144
×1.000 km 15 30 45 60 75 90 105 120 135 150 165 180
Candele Sostituire ogni 120.000 km o 6 anni.
Filtro carburante Sostituire ogni 135.000 km.
Sistema controllo vapori (se in dotazione) I I I
Linee e tubi flessibili carburante I I I I I I
Cinghie di trasmissione
*1IIIIIIIIIIII
Olio motore e filtro olio
*2RRRRRRRRRRRR
Filtro aria
*3CCCRCCCRCCCR
Sistema di raffreddamento I I I I I I
Refrigerante motore
*4Sostituire dopo i primi 195.000 km o 10 anni; quindi ogni
90.000 km o 5 anni.
Batteria
*5IIIIIIIIIIII
Linee, tubi flessibili e raccordi freni IIIIIIIIIIII
Fluido freni
*6IRIRIRIRIRIR
Freno di stazionamento IIIIIIIIIIII
Servofreno e tubi flessibili IIIIIIIIIIII
Freni a disco IIIIIIIIIIII
Funzionamento e tiranteria sterzo I I I I I I
Olio differenziale posteriore
*7
Olio scatola di rinvio*7
Sospensioni anteriori e posteriori, giunti sferici
e gioco assiale cuscinetto ruotaIIIIIIIIIIII
Cuffie parapolvere semiassi I I I I
Sistema di scarico e protezioni termiche Ispezionare ogni 75.000 km.
Bulloni e dadi su telaio e carrozzeria TTTTTTTTTTTT
Stato carrozzeria (ruggine, corrosione e perfora-
zione)Ispezionare annualmente.
Filtro aria abitacolo (se in dotazione) R R R R R R
Pneumatici (compreso quello di scorta) (con re-
golazione della pressione)IIIIIIIIIIII
Kit per riparazione di emergenza pneumatico
(se in dotazione)
*8Ispezionare annualmente.
Manutenzione e cura
Manutenzione programmata
6-7

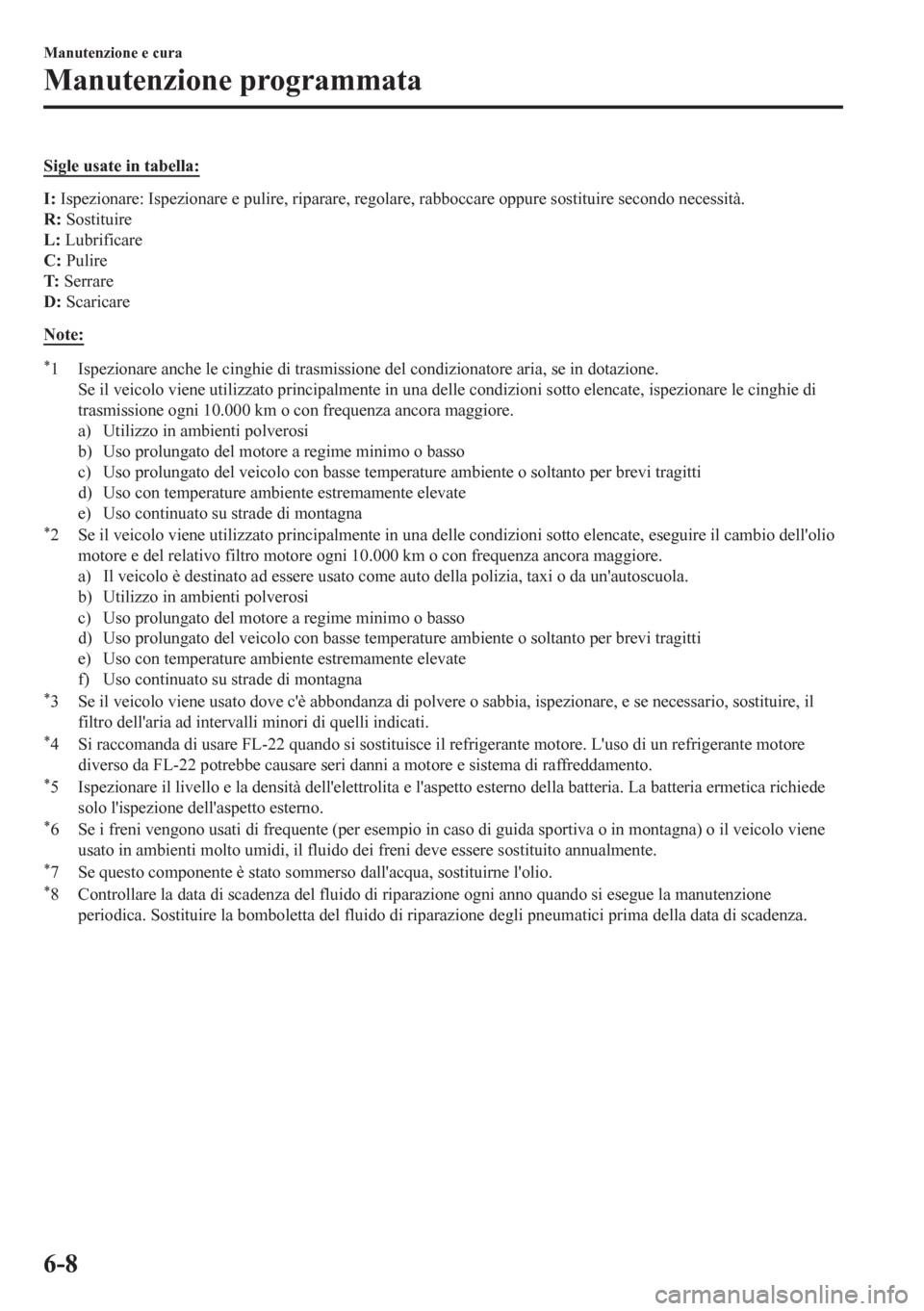

Sigle usate in tabella:
I: Ispezionare: Ispezionare e pulire, riparare, regolare, rabboccare oppure sostituire secondo necessità.
R: Sostituire
L: Lubrificare
C: Pulire
T: Serrare
D: Scaricare
Note:
*1 Ispezionare anche le cinghie di trasmissione del condizionatore aria, se in dotazione.
Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, ispezionare le cinghie di
trasmissione ogni 10.000 km o con frequenza ancora maggiore.
a) Utilizzo in ambienti polverosi
b) Uso prolungato del motore a regime minimo o basso
c) Uso prolungato del veicolo con basse temperature ambiente o soltanto per brevi tragitti
d) Uso con temperature ambiente estremamente elevate
e) Uso continuato su strade di montagna
*2 Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, eseguire il cambio dell'olio
motore e del relativo filtro motore ogni 10.000 km o con frequenza ancora maggiore.
a) Il veicolo è destinato ad essere usato come auto della polizia, taxi o da un'autoscuola.
b) Utilizzo in ambienti polverosi
c) Uso prolungato del motore a regime minimo o basso
d) Uso prolungato del veicolo con basse temperature ambiente o soltanto per brevi tragitti
e) Uso con temperature ambiente estremamente elevate
f) Uso continuato su strade di montagna
*3 Se il veicolo viene usato dove c'è abbondanza di polvere o sabbia, ispezionare, e se necessario, sostituire, il
filtro dell'aria ad intervalli minori di quelli indicati.
*4 Si raccomanda di usare FL-22 quando si sostituisce il refrigerante motore. L'uso di un refrigerante motore
diverso da FL-22 potrebbe causare seri danni a motore e sistema di raffreddamento.
*5 Ispezionare il livello e la densità dell'elettrolita e l'aspetto esterno della batteria. La batteria ermetica richiede
solo l'ispezione dell'aspetto esterno.
*6 Se i freni vengono usati di frequente (per esempio in caso di guida sportiva o in montagna) o il veicolo viene
usato in ambienti molto umidi, il fluido dei freni deve essere sostituito annualmente.
*7 Se questo componente è stato sommerso dall'acqua, sostituirne l'olio.*8 Controllare la data di scadenza del fluido di riparazione ogni anno quando si esegue la manutenzione
periodica. Sostituire la bomboletta del fluido di riparazione degli pneumatici prima della data di scadenza.

Manutenzione e cura
Manutenzione programmata
6-8

Eccetto Israele/Russia/Bielorussia/Azerbaigian/Kazakistan
Intervallo di manu-
tenzioneNumero di mesi o km a seconda di quale scadenza arriva prima
Mesi 6 121824303642485460667278849096
×1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
SKYACTIV-G 2.0, SKYACTIV-G 2.5
Olio motore
*1
Eccetto i
paesi di cui
sottoRRRRRRRRRRRRRRRR
Georgia/
Armenia/
Cambogia/
Gabon/
Ghana/
Camerun/
Burundi/
Mozambico/
MongoliaSostituire ogni 5.000 km o 6 mesi.
Tanzania Sostituire ogni 3.000 km o 3 mesi.
Filtro olio motore
*1
Eccetto i
paesi di cui
sottoRRRRRRRRRRRRRRRR
Georgia/
Armenia/
CambogiaSostituire ogni 10.000 km o 1 anno.
Gabon/
Ghana/
Camerun/
Burundi/
Mozambico/
MongoliaSostituire ogni 5.000 km o 6 mesi.
Tanzania Sostituire ogni 3.000 km o 3 mesi.
Filtro carburante Sostituire ogni 60.000 km.
Sistema di alimenta-
zione
*2*3Paesi inte-
ressati*4Pulire il sistema di alimentazione usando un additivo originale Mazda ogni
10.000 km.
Candele
*5Sostituire ogni 120.000 km.
Sistema controllo vapori (se in do-
tazione)IIIIIIII
SKYACTIV-D 2.2
Olio motore
*1*6
Eccetto i
paesi di cui
sottoRRRRRRRRRRRRRRRR
Malesia/
FilippineSostituire ogni 5.000 km o 6 mesi.
Manutenzione e cura
Manutenzione programmata
6-9

Intervallo di manu-
tenzioneNumero di mesi o km a seconda di quale scadenza arriva prima
Mesi 6 121824303642485460667278849096
×1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Filtro olio motore
*1
Eccetto i
paesi di cui
sottoRRRRRRRRRRRRRRRR
Malesia/
FilippineSostituire ogni 10.000 km o 1 anno.
Filtro carburanteEccetto i
paesi di cui
sottoRRRR
Malesia/
FilippineRRRRRRRR
SKYACTIV-G 2.0, SKYACTIV-G 2.5, SKYACTIV-D 2.2
Cinghie di trasmissione
*7IIIIIIIIIIIIIIII
Sistema di raffreddamento IIIIIIII
Refrigerante motore
*8Sostituire dopo i primi 200.000 km o 10 anni; quindi ogni 100.000 km o 5
anni.
Filtro aria
*9
Eccetto i
paesi di cui
sottoCCRCCRCC
Georgia/
ArmeniaCRCRCRCR
Linee e tubi flessibili carburante IIIIIIII
Batteria
*10IIIIIIII
Linee, tubi flessibili e raccordi fre-
niIIIIIIII
Fluido freni
*11IIIRIIIRIIIRIIIR
Freno di stazionamento IIIIIIIIIIIIIIII
Servofreno e tubi flessibili IIIIIIII
Freni a disco IIIIIIIIIIIIIIII
Funzionamento e tiranteria sterzo IIIIIIII
Olio cambio manuale R
Olio differenziale posteriore
*12
Olio scatola di rinvio*12
Sospensioni anteriori e posteriori,
giunti sferici e gioco assiale cusci-
netto ruotaIIIIIIII
Cuffie parapolvere semiassi I I I I
Sistema di scarico e protezioni ter-
micheIspezionare ogni 80.000 km.
Manutenzione e cura
Manutenzione programmata
6-10

Intervallo di manu-
tenzioneNumero di mesi o km a seconda di quale scadenza arriva prima
Mesi 6 121824303642485460667278849096
×1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Bulloni e dadi su telaio e carrozze-
riaTTTTTTTT
Stato carrozzeria (ruggine, corro-
sione e perforazione)Ispezionare annualmente
Filtro aria abitacolo (se in dotazio-
ne)RRRRRRRR
Pneumatici (compreso quello di
scorta) (con regolazione della pres-
sione)IIIIIIIIIIIIIIII
Rotazione pneumatici Ruotare ogni 10.000 km.
Kit per riparazione di emergenza
pneumatico (se in dotazione)
*13Ispezionare annualmente.
Sigle usate in tabella:
I: Ispezionare: Ispezionare e pulire, riparare, regolare, rabboccare oppure sostituire secondo necessità.
R: Sostituire
L: Lubrificare
C: Pulire
T: Serrare
D: Scaricare
Note:
*1 Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, eseguire il cambio dell'olio
motore e del relativo filtro ad intervalli minori di quelli indicati.
a) Il veicolo è destinato ad essere usato come auto della polizia, taxi o da un'autoscuola.
b) Utilizzo in ambienti polverosi
c) Uso prolungato del motore a regime minimo o basso
d) Uso prolungato del veicolo con basse temperature ambiente o soltanto per brevi tragitti
e) Uso con temperature ambiente estremamente elevate
f) Uso continuato su strade di montagna
*2 Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, pulire il sistema di
alimentazione ogni 5.000 km per i primi 20.000 km o meno; quindi ogni 10.000 km.
a) Il veicolo è destinato ad essere usato come auto della polizia, taxi o da un'autoscuola.
b) Uso prolungato del motore a regime minimo o basso
c) Uso con temperature ambiente estremamente elevate
*3 Usare un additivo originale Mazda. L'utilizzo di un additivo non originale potrebbe causare guasti interni al
sistema di alimentazione. Fare riferimento a 3-35, 9-7 per i dettagli.
*4 Brunei, Cambogia, Indonesia, Laos, Malesia, Birmania, Filippine, Thailandia, Vietnam*5 Nei paesi indicati di seguito, ispezionare le candele ogni 10.000 km o 1 volta all'anno prima di sostituirle agli
intervalli stabiliti.
Algeria, Armenia, Angola, Bahrain, Bolivia, Burundi, B.Virgin, Cambogia, Camerun, Cile, Costa Rica, Costa
d'Avorio, Curacao, El Salvador, Gabon, Ghana, Georgia, Guatemala, Haiti, Honduras, Hong Kong, Iran,
Giordania, Kenya, Macau, Malesia, Mongolia, Mozambico, Myanmar, Nigeria, Nicaragua, Oman, Panama,
Papua Nuova Guinea, Perù, Filippine, Senegal, Seychelles, Siria, Tanzania, Emirati arabi uniti, Vietnam, Zaire,
Zimbabwe
Manutenzione e cura
Manutenzione programmata
6-11

*6 Per SKYACTIV-D 2.2, resettare il dato olio motore ad ogni cambio dell'olio motore indipendentemente dalla
visualizzazione del messaggio/indicatore luminoso chiave inglese.
*7 Ispezionare anche le cinghie di trasmissione del condizionatore aria, se in dotazione.
Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, ispezionare le cinghie di
trasmissione ad intervalli minori di quelli indicati.
a) Utilizzo in ambienti polverosi
b) Uso prolungato del motore a regime minimo o basso
c) Uso prolungato del veicolo con basse temperature ambiente o soltanto per brevi tragitti
d) Uso con temperature ambiente estremamente elevate
e) Uso continuato su strade di montagna
*8 Si raccomanda di usare FL-22 quando si sostituisce il refrigerante motore. L'uso di un refrigerante motore
diverso da FL-22 potrebbe causare seri danni a motore e sistema di raffreddamento.
*9 Se il veicolo viene usato dove c'è abbondanza di polvere o sabbia, ispezionare, e se necessario, sostituire, il
filtro dell'aria ad intervalli minori di quelli indicati.
*10 Ispezionare il livello e la densità dell'elettrolita e l'aspetto esterno della batteria. Se il veicolo viene usato in
ambienti estremamente caldi o freddi, controllare livello e densità dell'elettrolita e aspetto esterno della batteria
ogni 10.000 km o 6 mesi. La batteria ermetica richiede solo l'ispezione dell'aspetto esterno.
*11 Se i freni vengono usati di frequente (per esempio in caso di guida sportiva o in montagna) o il veicolo viene
usato in ambienti molto umidi, il fluido dei freni deve essere sostituito annualmente.
*12 Se questo componente è stato sommerso dall'acqua, sostituirne l'olio.*13 Controllare la data di scadenza del fluido di riparazione ogni anno quando si esegue la manutenzione
periodica. Sostituire la bomboletta del fluido di riparazione degli pneumatici prima della data di scadenza.
Manutenzione e cura
Manutenzione programmata
6-12
