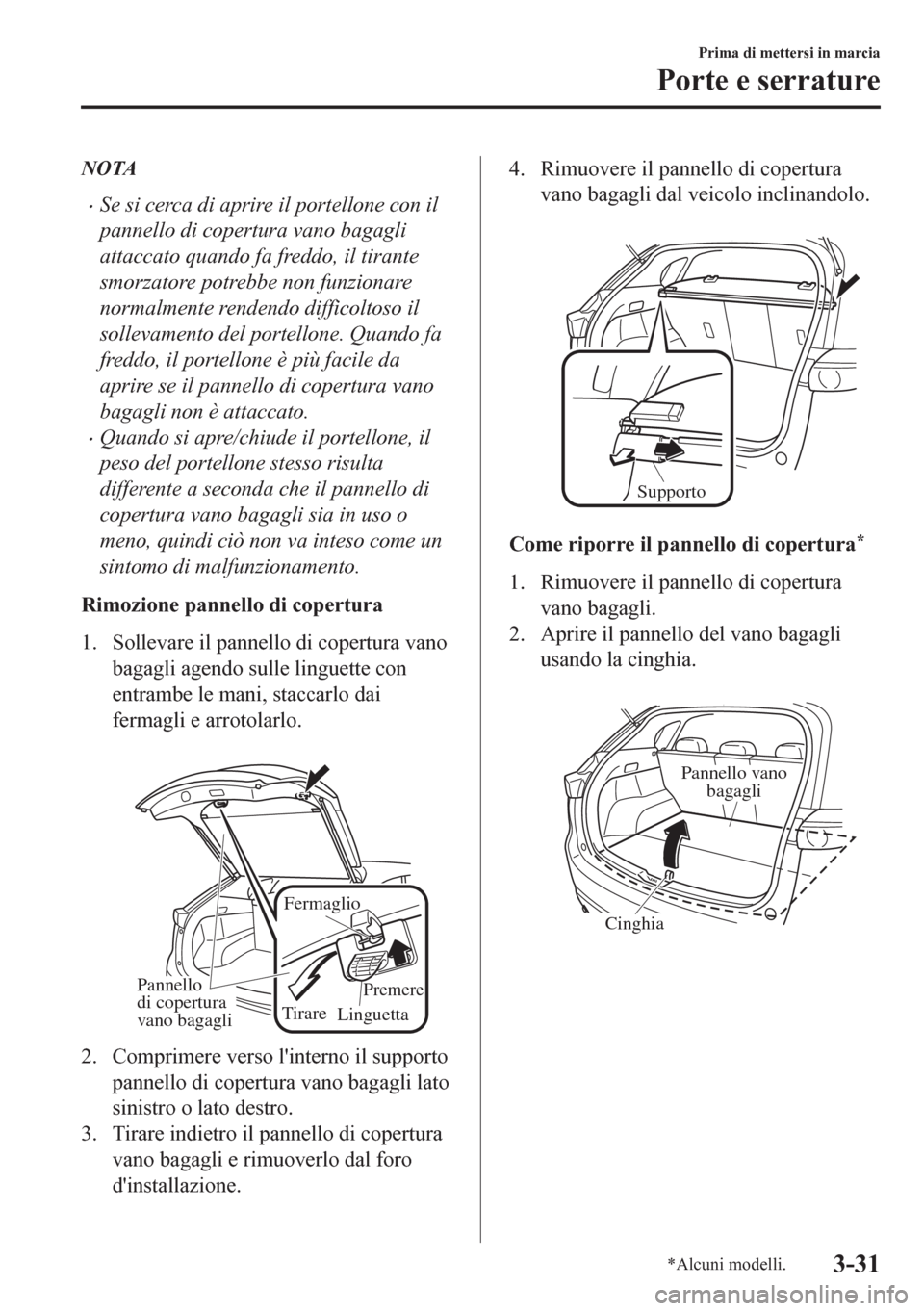

NOTA
•Se si cerca di aprire il portellone con il
pannello di copertura vano bagagli
attaccato quando fa freddo, il tirante
smorzatore potrebbe non funzionare
normalmente rendendo difficoltoso il
sollevamento del portellone. Quando fa
freddo, il portellone è più facile da
aprire se il pannello di copertura vano
bagagli non è attaccato.
•Quando si apre/chiude il portellone, il
peso del portellone stesso risulta
differente a seconda che il pannello di
copertura vano bagagli sia in uso o
meno, quindi ciò non va inteso come un
sintomo di malfunzionamento.
Rimozione pannello di copertura
1. Sollevare il pannello di copertura vano
bagagli agendo sulle linguette con
entrambe le mani, staccarlo dai
fermagli e arrotolarlo.

Fermaglio
Premere
Linguetta Tirare Pannello
di copertura
vano bagagli
2. Comprimere verso l'interno il supporto
pannello di copertura vano bagagli lato
sinistro o lato destro.
3. Tirare indietro il pannello di copertura
vano bagagli e rimuoverlo dal foro
d'installazione.
4. Rimuovere il pannello di copertura
vano bagagli dal veicolo inclinandolo.

Supporto
Come riporre il pannello di copertura*
1. Rimuovere il pannello di copertura
vano bagagli.
2. Aprire il pannello del vano bagagli
usando la cinghia.

Pannello vano
bagagli
Cinghia
Prima di mettersi in marcia
Porte e serrature
*Alcuni modelli.3-31

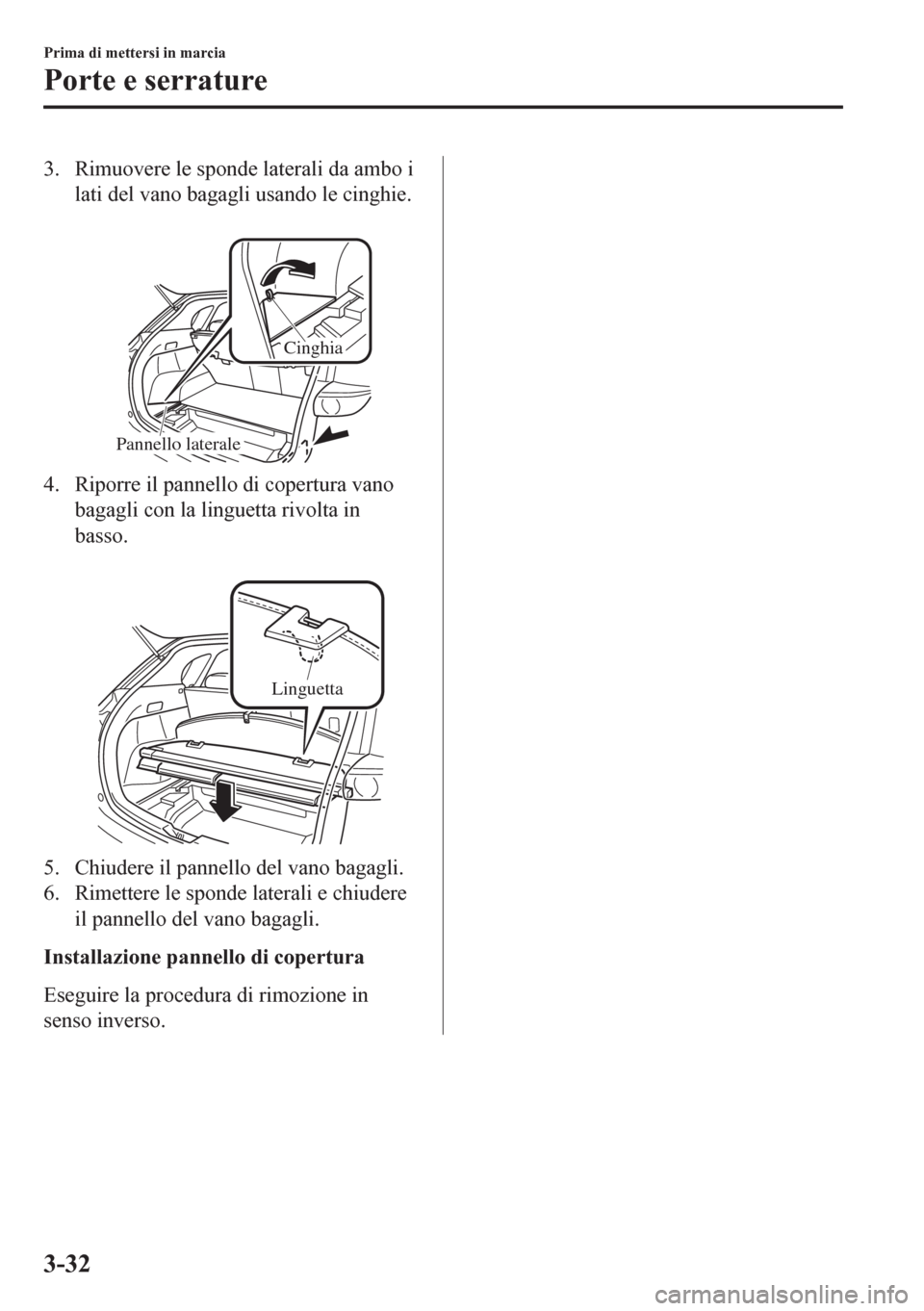

3. Rimuovere le sponde laterali da ambo i
lati del vano bagagli usando le cinghie.

Pannello lateraleCinghia
4. Riporre il pannello di copertura vano
bagagli con la linguetta rivolta in
basso.

Linguetta
5. Chiudere il pannello del vano bagagli.
6. Rimettere le sponde laterali e chiudere
il pannello del vano bagagli.
Installazione pannello di copertura
Eseguire la procedura di rimozione in
senso inverso.
Prima di mettersi in marcia
Porte e serrature
3-32

Precauzioni riguardanti il carburante e le emissioni
tRequisiti del carburante (SKYACTIV-G 2.0, SKYACTIV-G 2.5)
I veicoli dotati di catalizzatori o sensori ossigeno devono usare ESCLUSIVAMENTE
BENZINA SENZA PIOMBO, che permette di limitare le emissioni allo scarico e
l'incrostazione delle candele.

Utilizzare i carburanti indicati in tabella per ottenere le migliori prestazioni dalla vostra
Mazda.
CarburanteNumero di ottano di ri-
cercaPaese
Benzina super senza
piombo (in conformità a
EN 228 e rientrante nel-
l'E10)
*1
95 o superioreNuova Caledonia, Turchia, Isole Canarie, Reunion, Maroc-
co, Austria, Grecia, Italia, Stato del Vaticano, San Marino,
Svizzera, Liechtenstein, Belgio, Danimarca, Finlandia,
Norvegia, Portogallo, Spagna, Svezia, Ungheria, Germa-
nia, Polonia, Bulgaria, Croazia, Slovenia, Lussemburgo,
Slovacchia, Lettonia, Lituania, Francia, Andorra, Monaco,
Ucraina, Repubblica Ceca, Estonia, Isole Faroe, Islanda,
Romania, Olanda, Macedonia, Bosnia-Erzegovina, Serbia,
Montenegro, Albania, Moldavia, Martinica, Guyana Fran-
cese, Guadalupa, Cipro, Malta, Irlanda, Regno Unito, Tai-
wan, Tahiti, Vanuatu, Iran, Emirati Arabi Uniti, Libano,
Israele, Algeria, Libia, Tunisia, Madagascar, Guatemala,
Bolivia, Uruguay, Honduras, Nicaragua, Aruba, St. Martin,
Singapore, Hong Kong, Brunei, Macao, Mauritius, Sud
Africa, Namibia, Botswana, Swaziland, Lesotho, Giamai-
ca, Barbados, Grenada, ST. Lucia, ST. Vincent, Antigua,
Suriname, Seychelles
Benzina normale senza
piombo92 o superiore Egitto, Myanmar
90 o superioreFilippine, Isole Marshall, Ustt
*2, Kuwait, Oman, Qatar,
Arabia Saudita, Bahrain, Siria, Giordania, Costa d'Avorio,
Nigeria, Angola, Cile, El Salvador, Costa Rica, Ecuador,
Haiti, Colombia, Repubblica Dominicana (guida a sini-
stra), Panama, Perù, Isole Vergini Britanniche, Curacao, In-
donesia, Nepal, Sri Lanka, Fiji, Papua Nuova Guinea, Ke-
nya, Zimbabwe, Trinidad e Tobago, Commonwealth di Do-
minica, Laos, Cambogia, Iraq, Camerun, Burundi, Gabon,
Ghana, Tanzania, Mozambico
*1Europa*2 Repubblica di Palau e Stati federati della Micronesia
L'utilizzo di un carburante con numero di ottano inferiore a quanto indicato oltre a incidere
negativamente sulle prestazioni del sistema di controllo delle emissioni potrebbe anche
provocare fenomeni di detonazione e danneggiare seriamente il motore.

Prima di mettersi in marcia
Carburante ed emissioni
3-33

AVVERTENZA
¾USARE ESCLUSIVAMENTE BENZINA SENZA PIOMBO.
La benzina al piombo danneggia il catalizzatore e i sensori ossigeno, oltre a deteriorare il
sistema di controllo delle emissioni e causare guasti.
¾Il veicolo è compatibile con la benzina E10 (con il 10% di etanolo) diffusa in Europa. Il
veicolo potrebbe subire danni se il tasso di etanolo supera il limite raccomandato.
¾Non aggiungere mai additivi al sistema di alimentazione, altrimenti si potrebbe
danneggiare il sistema di controllo delle emissioni. Per i dettagli consultare un riparatore
specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Prima di mettersi in marcia
Carburante ed emissioni
3-34

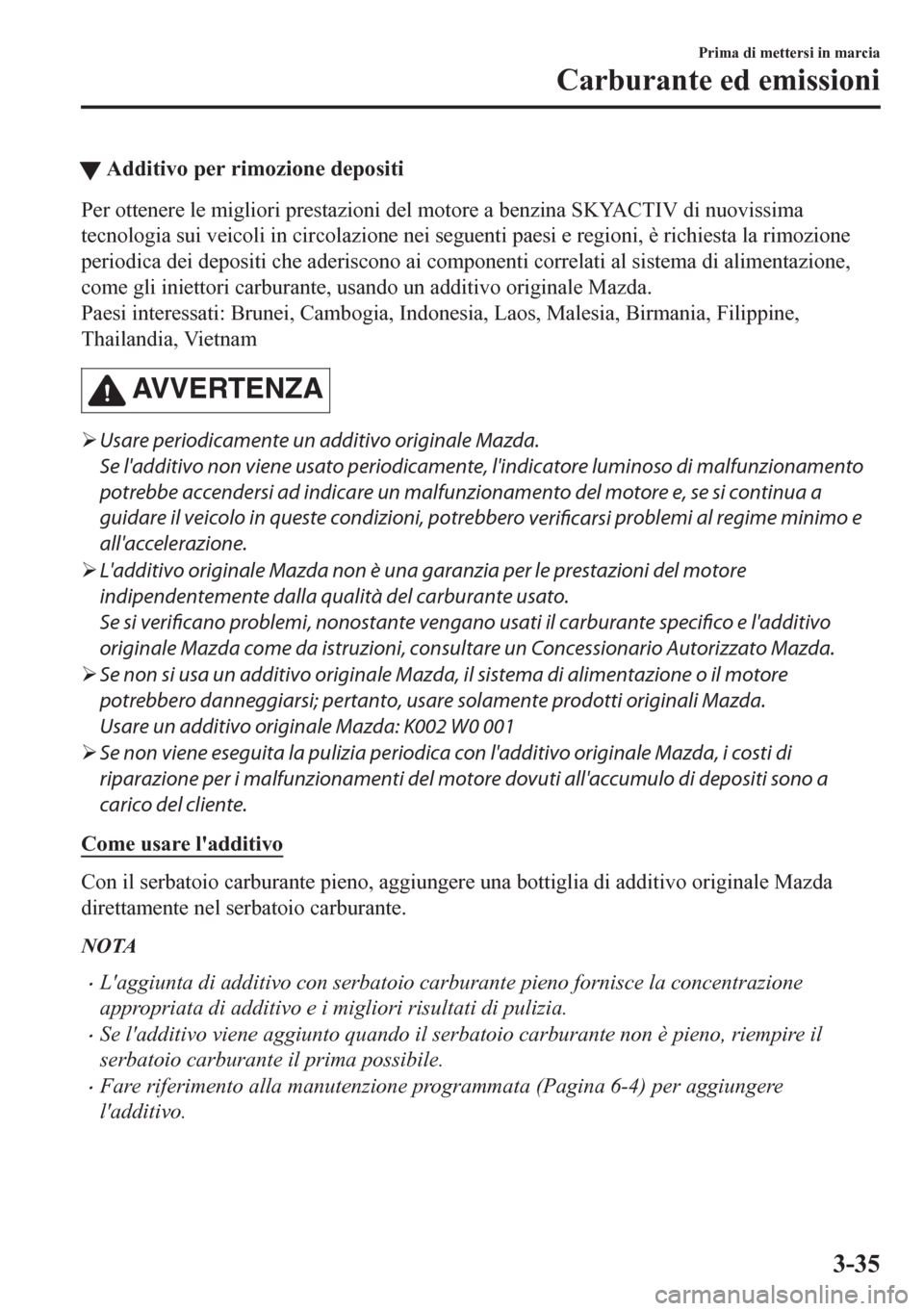

tAdditivo per rimozione depositi
Per ottenere le migliori prestazioni del motore a benzina SKYACTIV di nuovissima
tecnologia sui veicoli in circolazione nei seguenti paesi e regioni, è richiesta la rimozione
periodica dei depositi che aderiscono ai componenti correlati al sistema di alimentazione,
come gli iniettori carburante, usando un additivo originale Mazda.
Paesi interessati: Brunei, Cambogia, Indonesia, Laos, Malesia, Birmania, Filippine,
Thailandia, Vietnam
AVVERTENZA
¾Usare periodicamente un additivo originale Mazda.
Se l'additivo non viene usato periodicamente, l'indicatore luminoso di malfunzionamento
potrebbe accendersi ad indicare un malfunzionamento del motore e, se si continua a
guidare il veicolo in queste condizioni, potrebbero
verificarsi problemi al regime minimo e
all'accelerazione.
¾L'additivo originale Mazda non è una garanzia per le prestazioni del motore
indipendentemente dalla qualità del carburante usato.
Se si verificano problemi, nonostante vengano usati il carburante specifico e l'additivo
originale Mazda come da istruzioni, consultare un Concessionario Autorizzato Mazda.
¾Se non si usa un additivo originale Mazda, il sistema di alimentazione o il motore
potrebbero danneggiarsi; pertanto, usare solamente prodotti originali Mazda.
Usare un additivo originale Mazda: K002 W0 001
¾Se non viene eseguita la pulizia periodica con l'additivo originale Mazda, i costi di
riparazione per i malfunzionamenti del motore dovuti all'accumulo di depositi sono a
carico del cliente.
Come usare l'additivo
Con il serbatoio carburante pieno, aggiungere una bottiglia di additivo originale Mazda
direttamente nel serbatoio carburante.
NOTA
•L'aggiunta di additivo con serbatoio carburante pieno fornisce la concentrazione
appropriata di additivo e i migliori risultati di pulizia.
•Se l'additivo viene aggiunto quando il serbatoio carburante non è pieno, riempire il
serbatoio carburante il prima possibile.
•Fare riferimento alla manutenzione programmata (Pagina 6-4) per aggiungere
l'additivo.
Prima di mettersi in marcia
Carburante ed emissioni
3-35

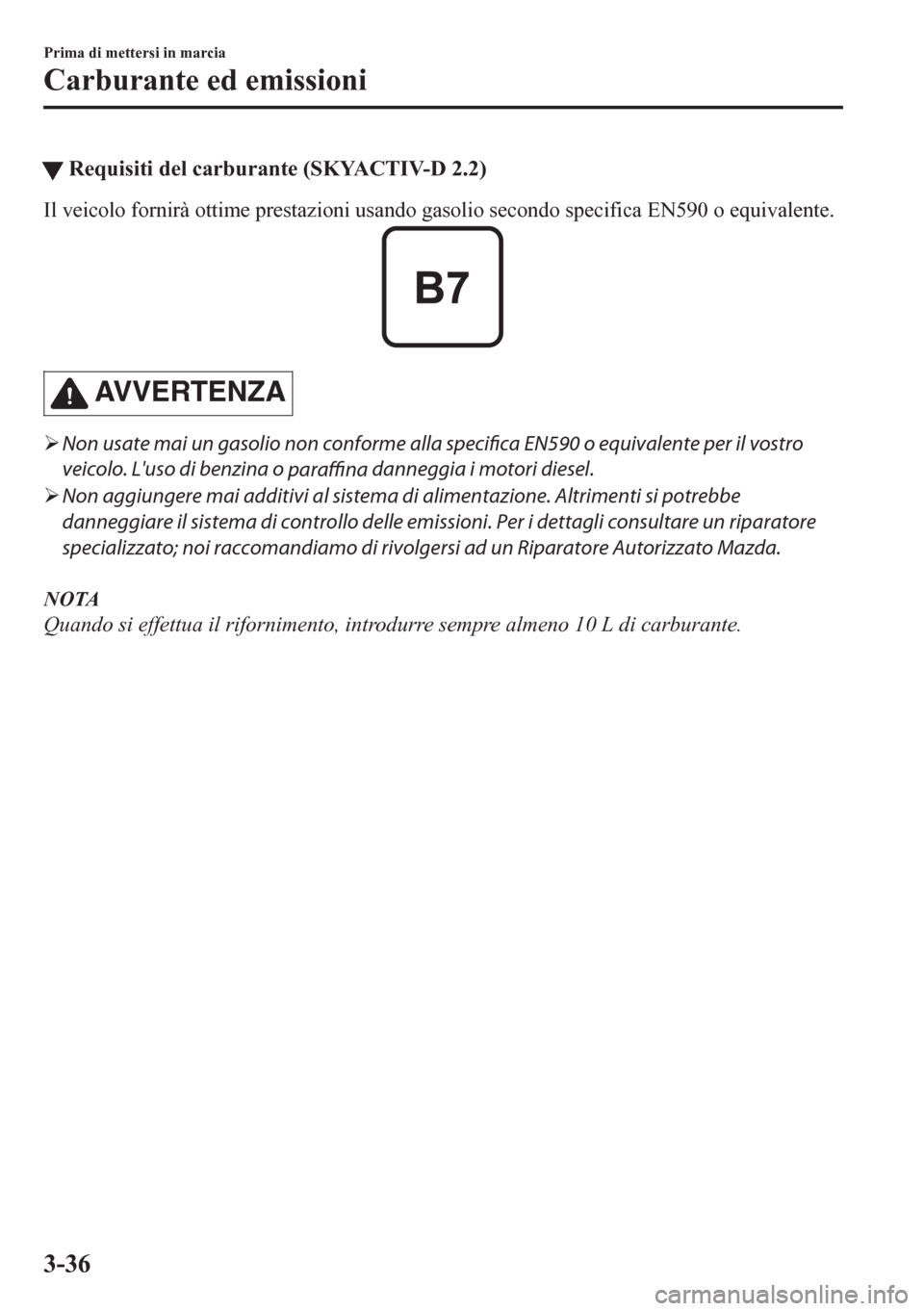

tRequisiti del carburante (SKYACTIV-D 2.2)
Il veicolo fornirà ottime prestazioni usando gasolio secondo specifica EN590 o equivalente.
AVVERTENZA
¾Non usate mai un gasolio non conforme alla specifica EN590 o equivalente per il vostro
veicolo. L'uso di benzina o
paraffina danneggia i motori diesel.
¾Non aggiungere mai additivi al sistema di alimentazione. Altrimenti si potrebbe
danneggiare il sistema di controllo delle emissioni. Per i dettagli consultare un riparatore
specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
NOTA
Quando si effettua il rifornimento, introdurre sempre almeno 10 L di carburante.
Prima di mettersi in marcia
Carburante ed emissioni
3-36

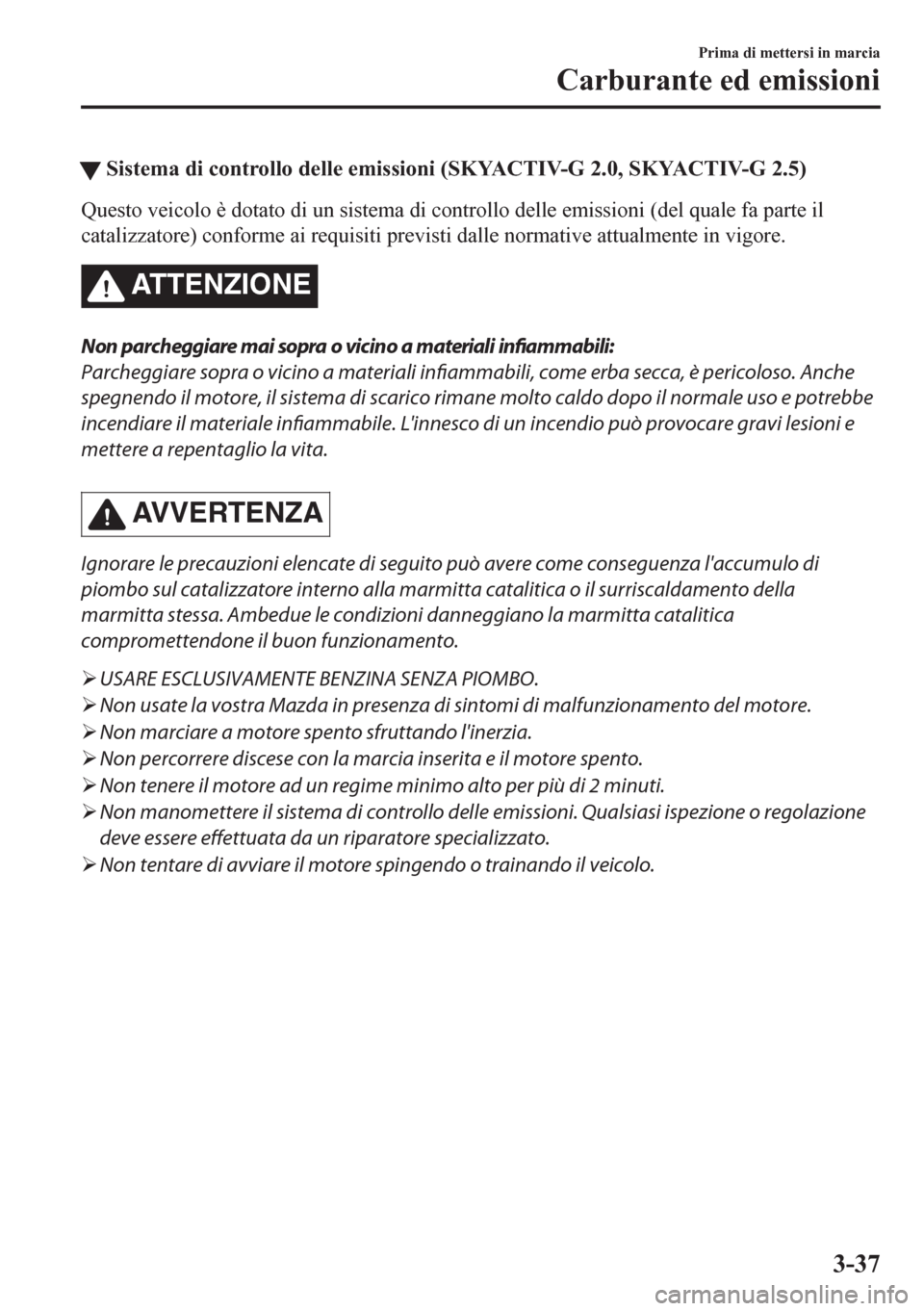

tSistema di controllo delle emissioni (SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Questo veicolo è dotato di un sistema di controllo delle emissioni (del quale fa parte il
catalizzatore) conforme ai requisiti previsti dalle normative attualmente in vigore.
ATTENZIONE
Non parcheggiare mai sopra o vicino a materiali infiammabili:
Parcheggiare sopra o vicino a materiali infiammabili, come erba secca, è pericoloso. Anche
spegnendo il motore, il sistema di scarico rimane molto caldo dopo il normale uso e potrebbe
incendiare il materiale infiammabile. L'innesco di un incendio può provocare gravi lesioni e
mettere a repentaglio la vita.
AVVERTENZA
Ignorare le precauzioni elencate di seguito può avere come conseguenza l'accumulo di
piombo sul catalizzatore interno alla marmitta catalitica o il surriscaldamento della
marmitta stessa. Ambedue le condizioni danneggiano la marmitta catalitica
compromettendone il buon funzionamento.
¾USARE ESCLUSIVAMENTE BENZINA SENZA PIOMBO.
¾Non usate la vostra Mazda in presenza di sintomi di malfunzionamento del motore.
¾Non marciare a motore spento sfruttando l'inerzia.
¾Non percorrere discese con la marcia inserita e il motore spento.
¾Non tenere il motore ad un regime minimo alto per più di 2 minuti.
¾Non manomettere il sistema di controllo delle emissioni. Qualsiasi ispezione o regolazione
deve essere effettuata da un riparatore specializzato.
¾Non tentare di avviare il motore spingendo o trainando il veicolo.
Prima di mettersi in marcia
Carburante ed emissioni
3-37

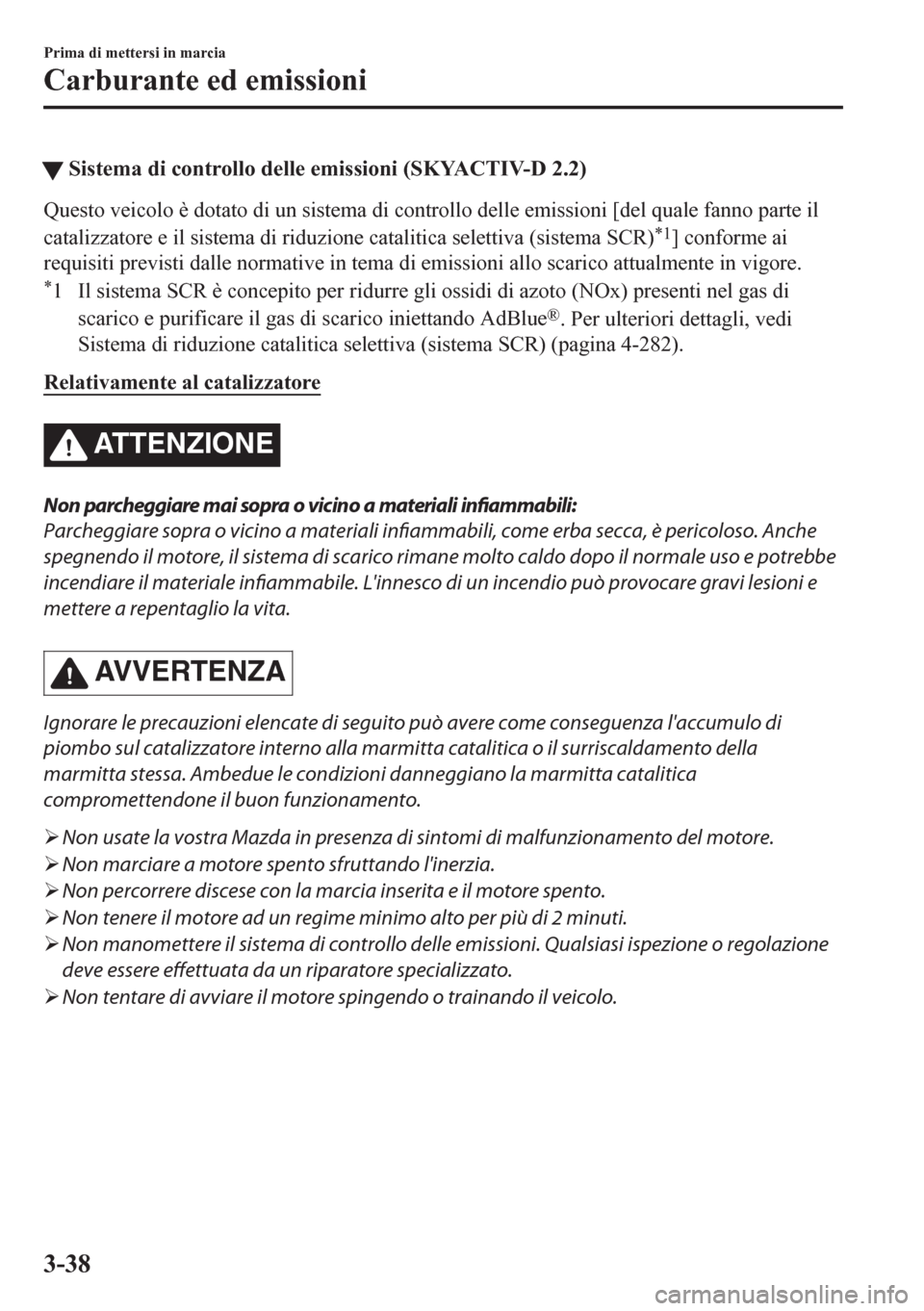

tSistema di controllo delle emissioni (SKYACTIV-D 2.2)
Questo veicolo è dotato di un sistema di controllo delle emissioni [del quale fanno parte il
catalizzatore e il sistema di riduzione catalitica selettiva (sistema SCR)
*1] conforme ai
requisiti previsti dalle normative in tema di emissioni allo scarico attualmente in vigore.
*1 Il sistema SCR è concepito per ridurre gli ossidi di azoto (NOx) presenti nel gas di
scarico e purificare il gas di scarico iniettando AdBlue
®. Per ulteriori dettagli, vedi
Sistema di riduzione catalitica selettiva (sistema SCR) (pagina 4-282).
Relativamente al catalizzatore
ATTENZIONE
Non parcheggiare mai sopra o vicino a materiali infiammabili:
Parcheggiare sopra o vicino a materiali infiammabili, come erba secca, è pericoloso. Anche
spegnendo il motore, il sistema di scarico rimane molto caldo dopo il normale uso e potrebbe
incendiare il materiale infiammabile. L'innesco di un incendio può provocare gravi lesioni e
mettere a repentaglio la vita.
AVVERTENZA
Ignorare le precauzioni elencate di seguito può avere come conseguenza l'accumulo di
piombo sul catalizzatore interno alla marmitta catalitica o il surriscaldamento della
marmitta stessa. Ambedue le condizioni danneggiano la marmitta catalitica
compromettendone il buon funzionamento.
¾Non usate la vostra Mazda in presenza di sintomi di malfunzionamento del motore.
¾Non marciare a motore spento sfruttando l'inerzia.
¾Non percorrere discese con la marcia inserita e il motore spento.
¾Non tenere il motore ad un regime minimo alto per più di 2 minuti.
¾Non manomettere il sistema di controllo delle emissioni. Qualsiasi ispezione o regolazione
deve essere effettuata da un riparatore specializzato.
¾Non tentare di avviare il motore spingendo o trainando il veicolo.
Prima di mettersi in marcia
Carburante ed emissioni
