2018 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

6. Dopo aver tirato la gomma della
spazzola in direzione della freccia e
averla trascinata in una posizione che
consente di controllare la scanalatura
del supporto spazzola, trascinare
l'estremità della spazzola nella
direzione opposta.
Scanalatura
7. Assicurarsi che la gomma della
spazzola sia correttamente installata
sul supporto spazzola.
8. Allineare le linguette del braccio
tergicristallo con le scanalature del
componente spazzola.
Linguette
Scanalature
9. Allineare il risalto del componente
spazzola con la tacca del braccio
tergicristallo.

Tacca
Risalto
10. Trascinare il componente spazzola e
installarlo sul braccio tergicristallo.

11. Abbassare lentamente il braccio
tergicristallo appoggiandolo sul
parabrezza.
ttSostituzione spazzola tergilunotto
Quando il tergicristallo non pulisce più
bene, è probabile che la spazzola sia
usurata o incrinata.
Sostituirla.
AV V E R T E N Z A
Per evitare danni al braccio o ad altre parti
del tergicristallo, non muovere il
tergicristallo con le mani.
Manutenzione e cura
Manutenzione a cura dell'utente
6-37

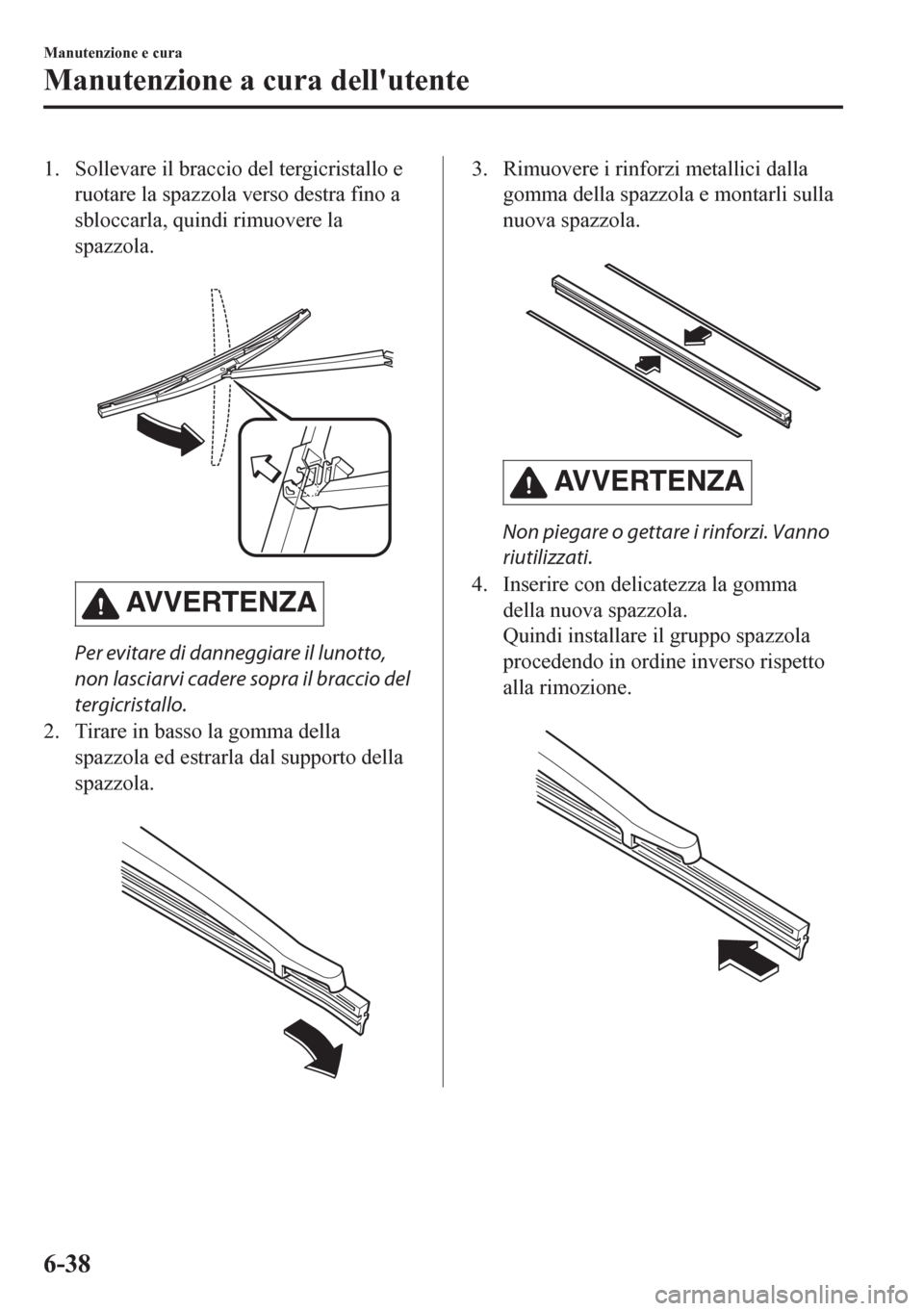

1. Sollevare il braccio del tergicristallo e
ruotare la spazzola verso destra fino a
sbloccarla, quindi rimuovere la
spazzola.

AV V E R T E N Z A
Per evitare di danneggiare il lunotto,
non lasciarvi cadere sopra il braccio del
tergicristallo.
2. Tirare in basso la gomma della
spazzola ed estrarla dal supporto della
spazzola.

3. Rimuovere i rinforzi metallici dalla
gomma della spazzola e montarli sulla
nuova spazzola.

AVVERTENZA
Non piegare o gettare i rinforzi. Vanno
riutilizzati.
4. Inserire con delicatezza la gomma
della nuova spazzola.
Quindi installare il gruppo spazzola
procedendo in ordine inverso rispetto
alla rimozione.

Manutenzione e cura
Manutenzione a cura dell'utente
6-38

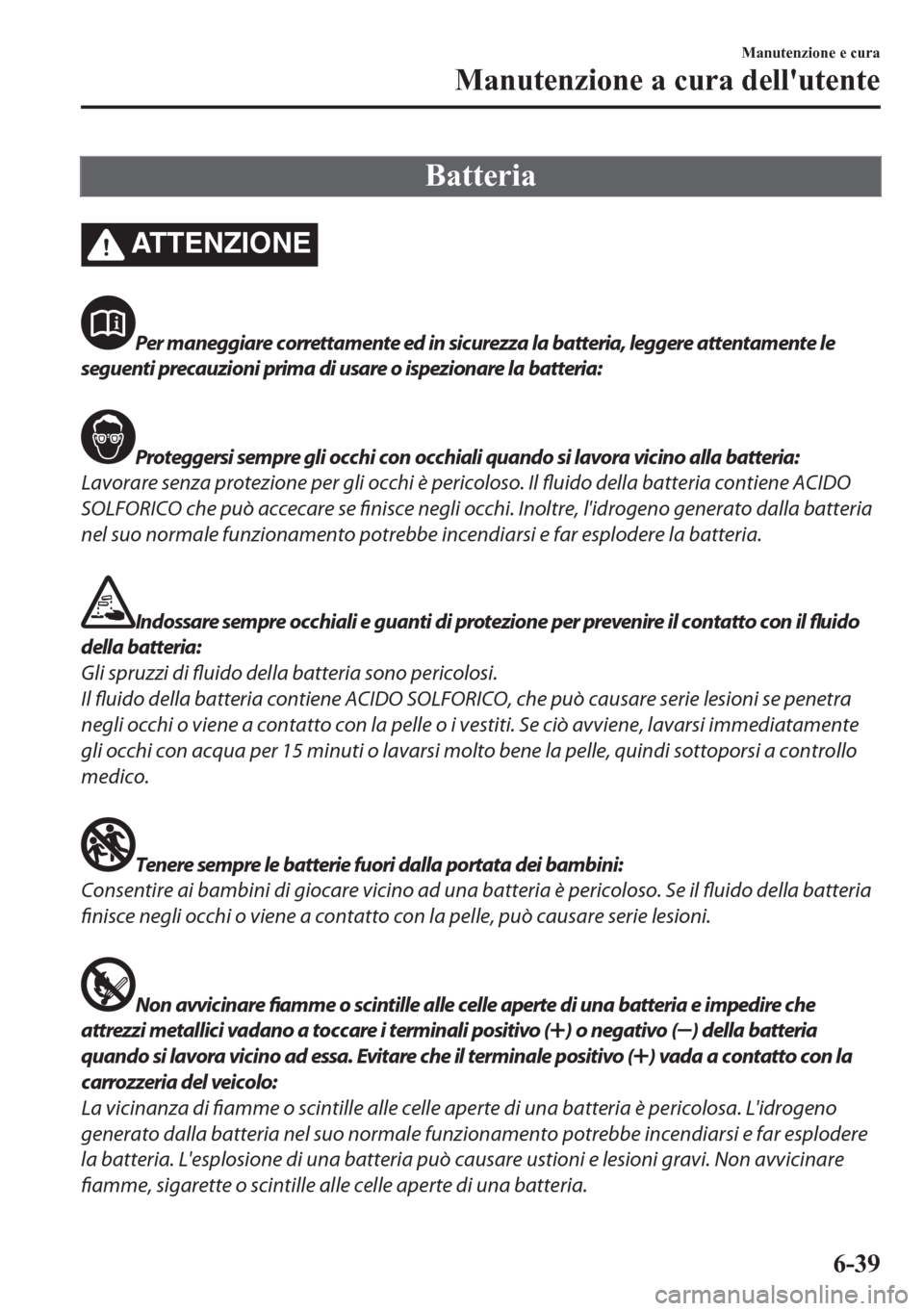

Batteria
ATTENZIONE
Per maneggiare correttamente ed in sicurezza la batteria, leggere attentamente le
seguenti precauzioni prima di usare o ispezionare la batteria:
Proteggersi sempre gli occhi con occhiali quando si lavora vicino alla batteria:
Lavorare senza protezione per gli occhi è pericoloso. Il fluido della batteria contiene ACIDO
SOLFORICO che può accecare se
finisce negli occhi. Inoltre, l'idrogeno generato dalla batteria
nel suo normale funzionamento potrebbe incendiarsi e far esplodere la batteria.
Indossare sempre occhiali e guanti di protezione per prevenire il contatto con il fluido
della batteria:
Gli spruzzi di
fluido della batteria sono pericolosi.
Il fluido della batteria contiene ACIDO SOLFORICO, che può causare serie lesioni se penetra
negli occhi o viene a contatto con la pelle o i vestiti. Se ciò avviene, lavarsi immediatamente
gli occhi con acqua per 15 minuti o lavarsi molto bene la pelle, quindi sottoporsi a controllo
medico.
Tenere sempre le batterie fuori dalla portata dei bambini:
Consentire ai bambini di giocare vicino ad una batteria è pericoloso. Se il fluido della batteria
finisce negli occhi o viene a contatto con la pelle, può causare serie lesioni.
Non avvicinare fiamme o scintille alle celle aperte di una batteria e impedire che
attrezzi metallici vadano a toccare i terminali positivo (
) o negativo () della batteria
quando si lavora vicino ad essa. Evitare che il terminale positivo (
) vada a contatto con la
carrozzeria del veicolo:
La vicinanza di fiamme o scintille alle celle aperte di una batteria è pericolosa. L'idrogeno
generato dalla batteria nel suo normale funzionamento potrebbe incendiarsi e far esplodere
la batteria. L'esplosione di una batteria può causare ustioni e lesioni gravi. Non avvicinare
fiamme, sigarette o scintille alle celle aperte di una batteria.
Manutenzione e cura
Manutenzione a cura dell'utente
6-39

Non avvicinare fiamme e scintille alle celle aperte di una batteria in quanto viene
generato idrogeno dalle celle aperte della batteria durante il caricamento o l'aggiunta del
fluido batteria:
La vicinanza di fiamme o scintille alle celle aperte di una batteria è pericolosa. L'idrogeno
generato dalla batteria nel suo normale funzionamento potrebbe incendiarsi e far esplodere
la batteria. L'esplosione di una batteria può causare ustioni e lesioni gravi. Non avvicinare
fiamme, sigarette o scintille alle celle aperte di una batteria.
NOTA
Prima di procedere con la manutenzione della batteria, rimuovere il coperchio della
batteria.

Manutenzione e cura
Manutenzione a cura dell'utente
6-40

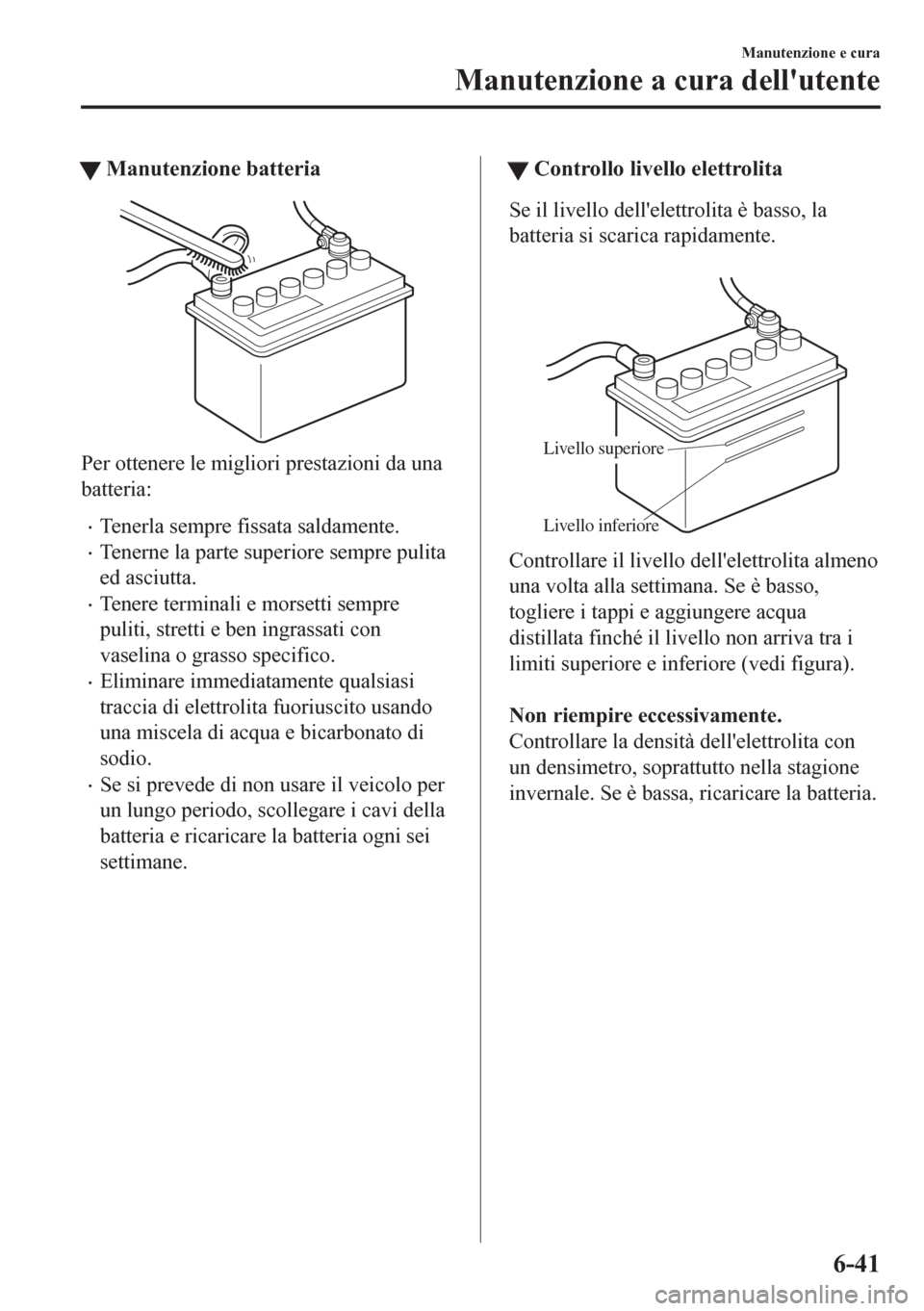

tManutenzione batteria
Per ottenere le migliori prestazioni da una
batteria:
•Tenerla sempre fissata saldamente.
•Tenerne la parte superiore sempre pulita
ed asciutta.
•Tenere terminali e morsetti sempre
puliti, stretti e ben ingrassati con
vaselina o grasso specifico.
•Eliminare immediatamente qualsiasi
traccia di elettrolita fuoriuscito usando
una miscela di acqua e bicarbonato di
sodio.
•Se si prevede di non usare il veicolo per
un lungo periodo, scollegare i cavi della
batteria e ricaricare la batteria ogni sei
settimane.
ttControllo livello elettrolita
Se il livello dell'elettrolita è basso, la
batteria si scarica rapidamente.

Livello superiore
Livello inferiore
Controllare il livello dell'elettrolita almeno
una volta alla settimana. Se è basso,
togliere i tappi e aggiungere acqua
distillata finché il livello non arriva tra i
limiti superiore e inferiore (vedi figura).

Non riempire eccessivamente.
Controllare la densità dell'elettrolita con
un densimetro, soprattutto nella stagione
invernale. Se è bassa, ricaricare la batteria.
Manutenzione e cura
Manutenzione a cura dell'utente
6-41

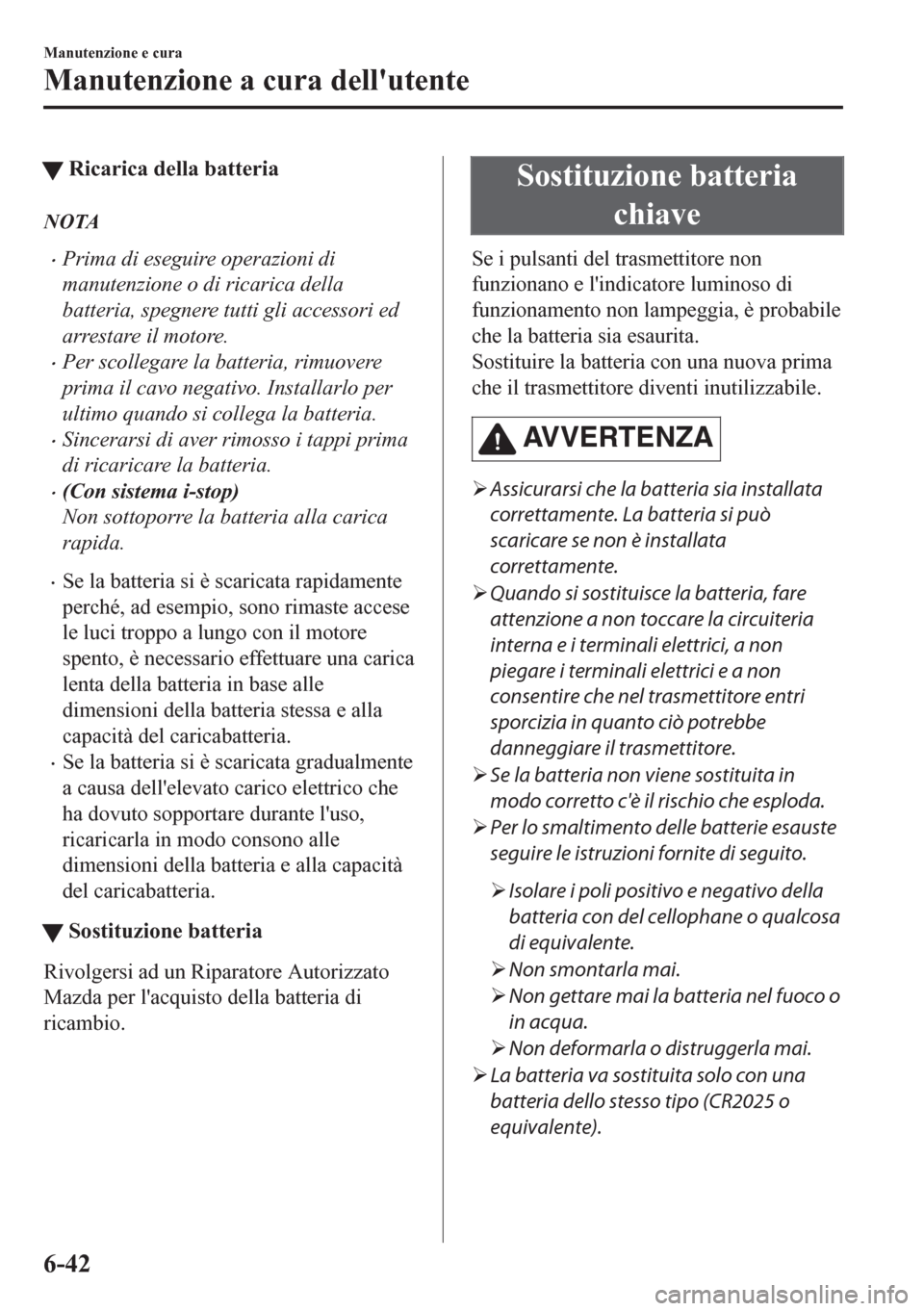

tRicarica della batteria
NOTA
•Prima di eseguire operazioni di
manutenzione o di ricarica della
batteria, spegnere tutti gli accessori ed
arrestare il motore.
•Per scollegare la batteria, rimuovere
prima il cavo negativo. Installarlo per
ultimo quando si collega la batteria.
•Sincerarsi di aver rimosso i tappi prima
di ricaricare la batteria.
•(Con sistema i-stop)
Non sottoporre la batteria alla carica
rapida.
•Se la batteria si è scaricata rapidamente
perché, ad esempio, sono rimaste accese
le luci troppo a lungo con il motore
spento, è necessario effettuare una carica
lenta della batteria in base alle
dimensioni della batteria stessa e alla
capacità del caricabatteria.
•Se la batteria si è scaricata gradualmente
a causa dell'elevato carico elettrico che
ha dovuto sopportare durante l'uso,
ricaricarla in modo consono alle
dimensioni della batteria e alla capacità
del caricabatteria.
tSostituzione batteria
Rivolgersi ad un Riparatore Autorizzato
Mazda per l'acquisto della batteria di
ricambio.
Sostituzione batteria
chiave
Se i pulsanti del trasmettitore non
funzionano e l'indicatore luminoso di
funzionamento non lampeggia, è probabile
che la batteria sia esaurita.
Sostituire la batteria con una nuova prima
che il trasmettitore diventi inutilizzabile.
AVVERTENZA
¾Assicurarsi che la batteria sia installata
correttamente. La batteria si può
scaricare se non è installata
correttamente.
¾Quando si sostituisce la batteria, fare
attenzione a non toccare la circuiteria
interna e i terminali elettrici, a non
piegare i terminali elettrici e a non
consentire che nel trasmettitore entri
sporcizia in quanto ciò potrebbe
danneggiare il trasmettitore.
¾Se la batteria non viene sostituita in
modo corretto c'è il rischio che esploda.
¾Per lo smaltimento delle batterie esauste
seguire le istruzioni fornite di seguito.
¾Isolare i poli positivo e negativo della
batteria con del cellophane o qualcosa
di equivalente.
¾Non smontarla mai.
¾Non gettare mai la batteria nel fuoco o
in acqua.
¾Non deformarla o distruggerla mai.
¾La batteria va sostituita solo con una
batteria dello stesso tipo (CR2025 o
equivalente).
Manutenzione e cura
Manutenzione a cura dell'utente
6-42

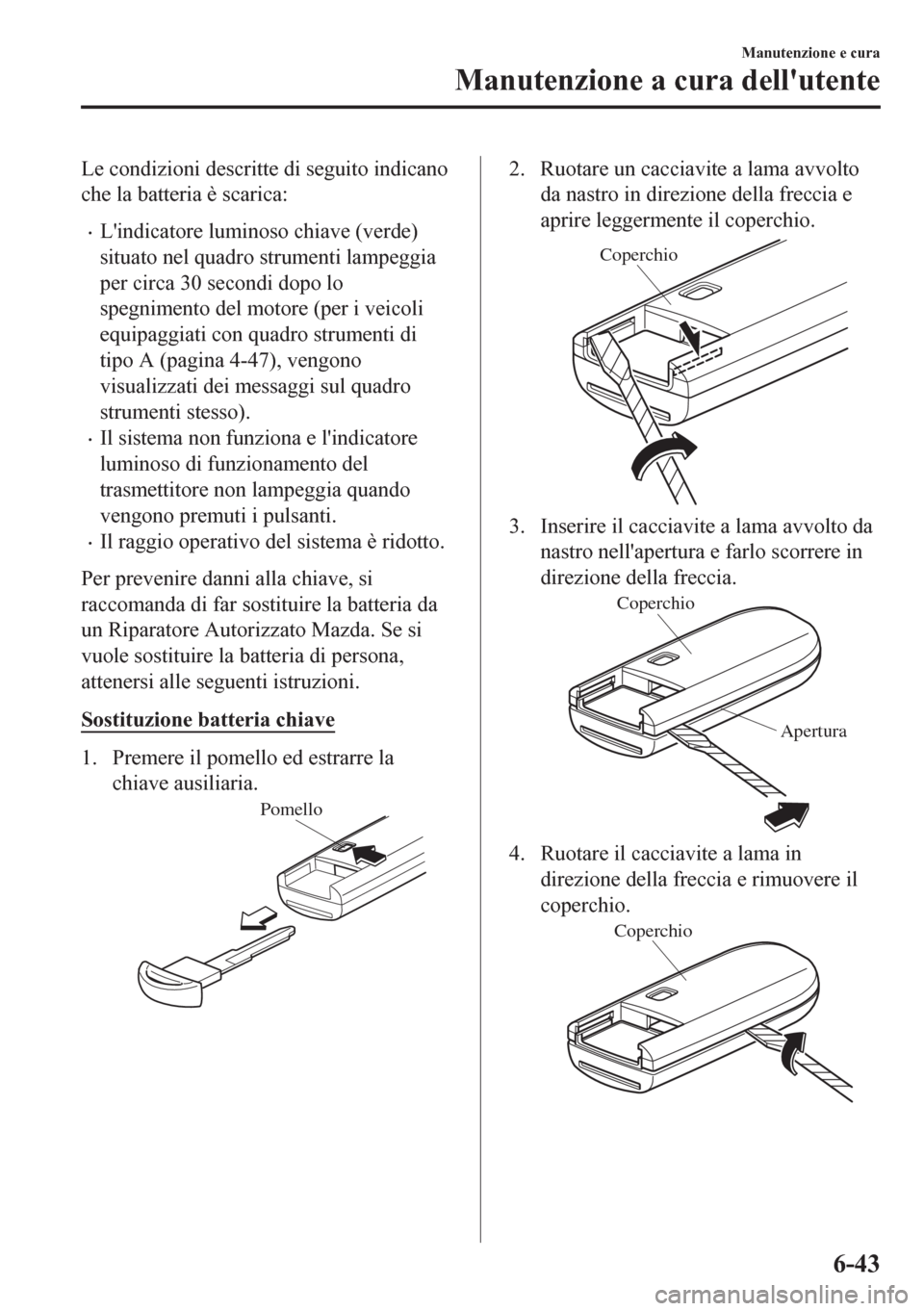

Le condizioni descritte di seguito indicano
che la batteria è scarica:
•L'indicatore luminoso chiave (verde)
situato nel quadro strumenti lampeggia
per circa 30 secondi dopo lo
spegnimento del motore (per i veicoli
equipaggiati con quadro strumenti di
tipo A (pagina 4-47), vengono
visualizzati dei messaggi sul quadro
strumenti stesso).
•Il sistema non funziona e l'indicatore
luminoso di funzionamento del
trasmettitore non lampeggia quando
vengono premuti i pulsanti.
•Il raggio operativo del sistema è ridotto.
Per prevenire danni alla chiave, si
raccomanda di far sostituire la batteria da
un Riparatore Autorizzato Mazda. Se si
vuole sostituire la batteria di persona,
attenersi alle seguenti istruzioni.
Sostituzione batteria chiave
1. Premere il pomello ed estrarre la
chiave ausiliaria.
Pomello
2. Ruotare un cacciavite a lama avvolto
da nastro in direzione della freccia e
aprire leggermente il coperchio.
Coperchio
3. Inserire il cacciavite a lama avvolto da
nastro nell'apertura e farlo scorrere in
direzione della freccia.
Coperchio
Apertura
4. Ruotare il cacciavite a lama in
direzione della freccia e rimuovere il
coperchio.
Coperchio
Manutenzione e cura
Manutenzione a cura dell'utente
6-43

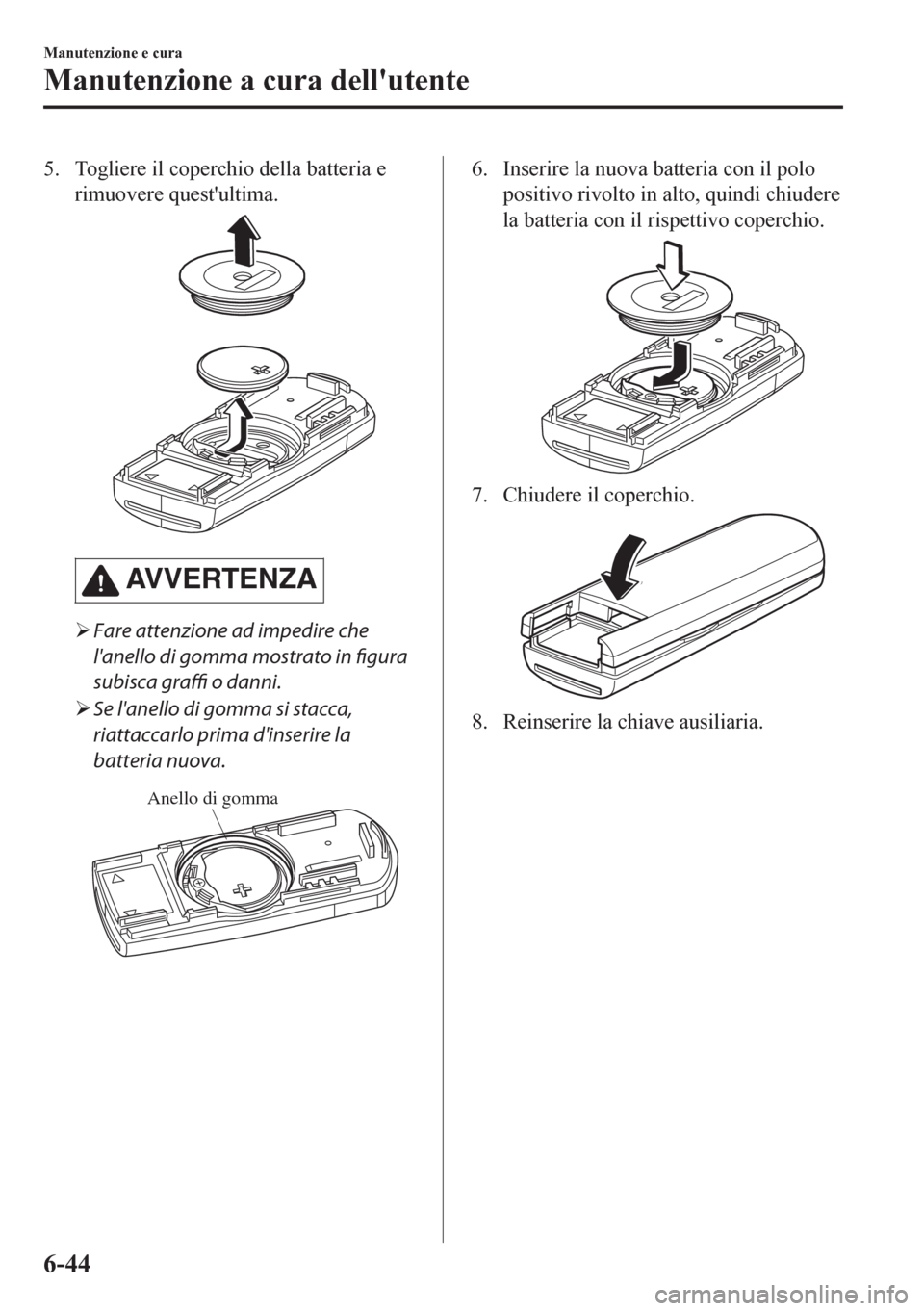

5. Togliere il coperchio della batteria e
rimuovere quest'ultima.
AV V E R T E N Z A
¾Fare attenzione ad impedire che
l'anello di gomma mostrato in figura
subisca graffi o danni.
¾Se l'anello di gomma si stacca,
riattaccarlo prima d'inserire la
batteria nuova.
Anello di gomma
6. Inserire la nuova batteria con il polo
positivo rivolto in alto, quindi chiudere
la batteria con il rispettivo coperchio.
7. Chiudere il coperchio.
8. Reinserire la chiave ausiliaria.
Manutenzione e cura
Manutenzione a cura dell'utente
6-44
