2018 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

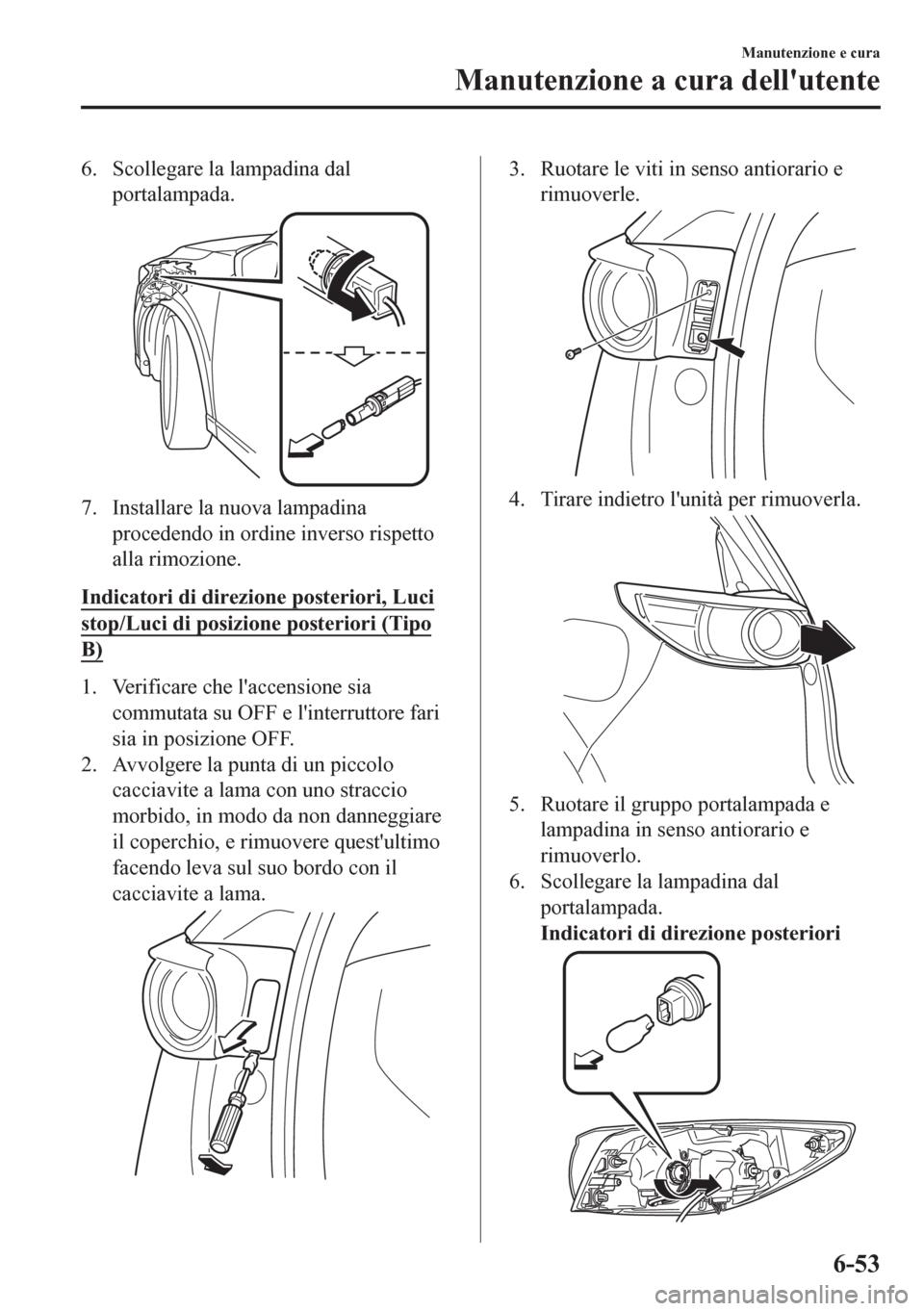

6. Scollegare la lampadina dal
portalampada.
7. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Indicatori di direzione posteriori, Luci
stop/Luci di posizione posteriori (Tipo
B)
1. Verificare che l'accensione sia
commutata su OFF e l'interruttore fari
sia in posizione OFF.
2. Avvolgere la punta di un piccolo
cacciavite a lama con uno straccio
morbido, in modo da non danneggiare
il coperchio, e rimuovere quest'ultimo
facendo leva sul suo bordo con il
cacciavite a lama.
3. Ruotare le viti in senso antiorario e
rimuoverle.
4. Tirare indietro l'unità per rimuoverla.
5. Ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo.
6. Scollegare la lampadina dal
portalampada.
Indicatori di direzione posteriori
Manutenzione e cura
Manutenzione a cura dell'utente
6-53

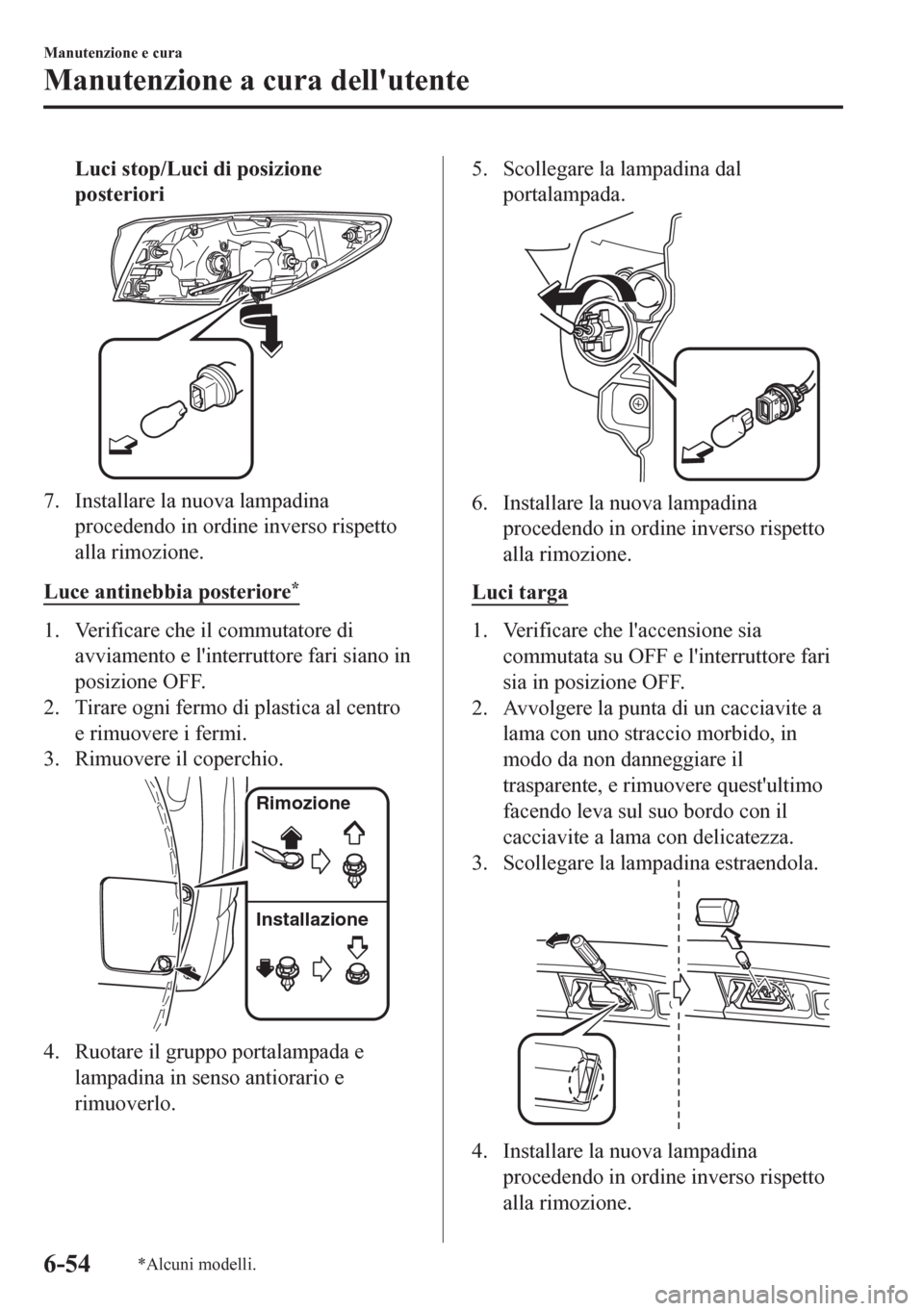

Luci stop/Luci di posizione
posteriori
7. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Luce antinebbia posteriore
*
1. Verificare che il commutatore di
avviamento e l'interruttore fari siano in
posizione OFF.
2. Tirare ogni fermo di plastica al centro
e rimuovere i fermi.
3. Rimuovere il coperchio.
Rimozione
Installazione
4. Ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo.
5. Scollegare la lampadina dal
portalampada.
6. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Luci targa
1. Verificare che l'accensione sia
commutata su OFF e l'interruttore fari
sia in posizione OFF.
2. Avvolgere la punta di un cacciavite a
lama con uno straccio morbido, in
modo da non danneggiare il
trasparente, e rimuovere quest'ultimo
facendo leva sul suo bordo con il
cacciavite a lama con delicatezza.
3. Scollegare la lampadina estraendola.
4. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Manutenzione e cura
Manutenzione a cura dell'utente
6-54*Alcuni modelli.

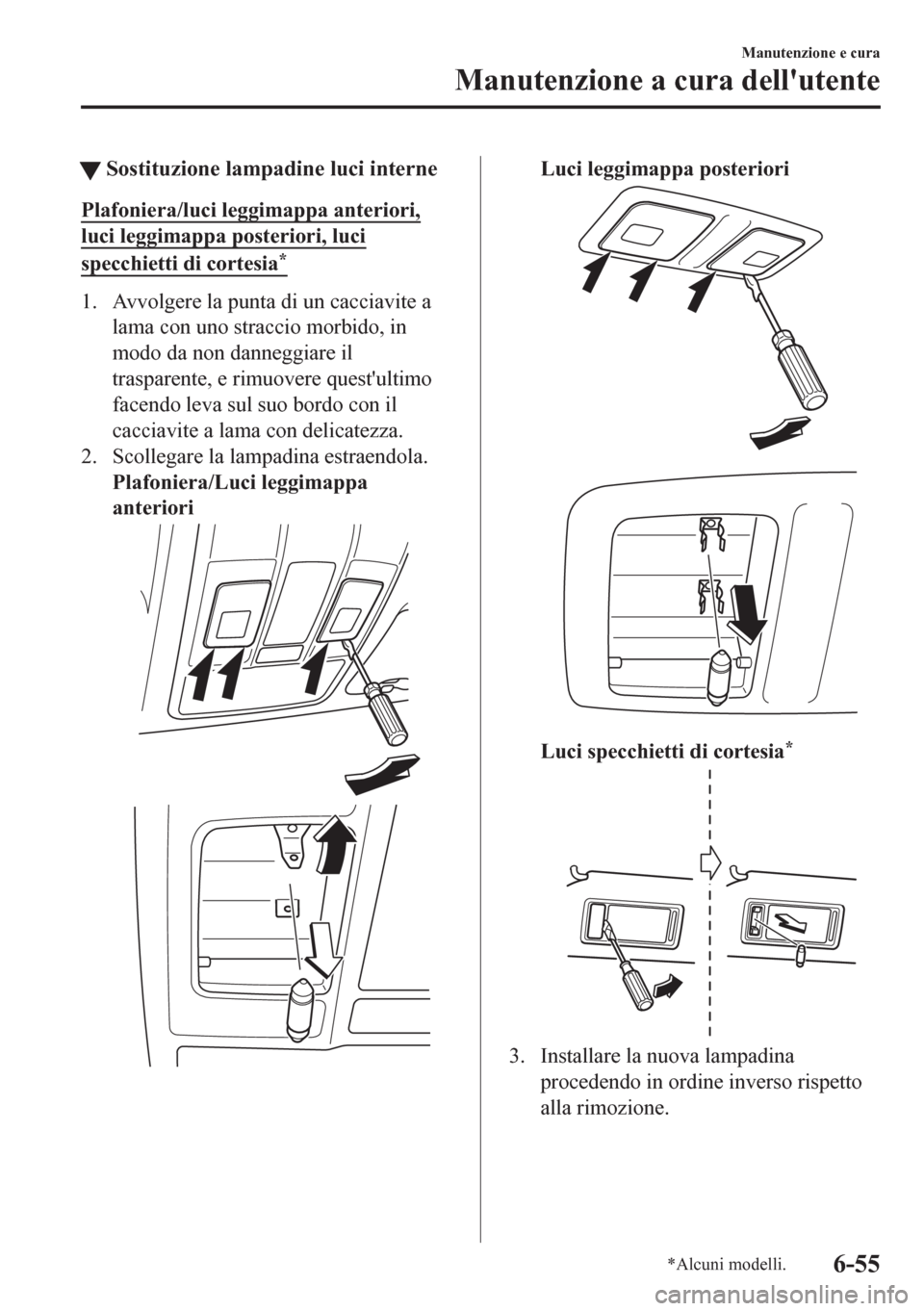

tSostituzione lampadine luci interne
Plafoniera/luci leggimappa anteriori,
luci leggimappa posteriori, luci
specchietti di cortesia*
1. Avvolgere la punta di un cacciavite a
lama con uno straccio morbido, in
modo da non danneggiare il
trasparente, e rimuovere quest'ultimo
facendo leva sul suo bordo con il
cacciavite a lama con delicatezza.
2. Scollegare la lampadina estraendola.
Plafoniera/Luci leggimappa
anteriori
Luci leggimappa posteriori
Luci specchietti di cortesia*
3. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Manutenzione e cura
Manutenzione a cura dell'utente
*Alcuni modelli.6-55

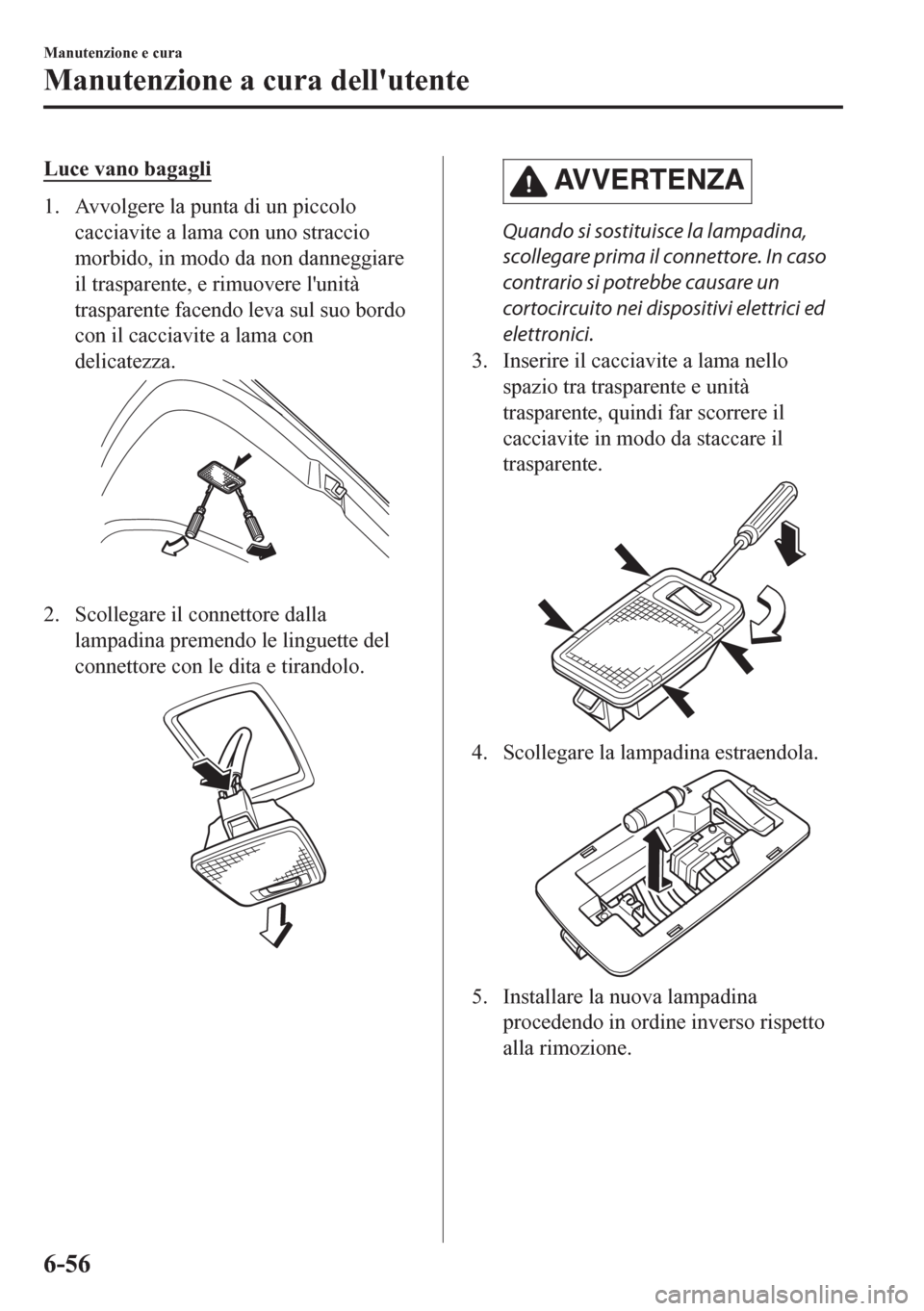

Luce vano bagagli
1. Avvolgere la punta di un piccolo
cacciavite a lama con uno straccio
morbido, in modo da non danneggiare
il trasparente, e rimuovere l'unità
trasparente facendo leva sul suo bordo
con il cacciavite a lama con
delicatezza.
2. Scollegare il connettore dalla
lampadina premendo le linguette del
connettore con le dita e tirandolo.
AVVERTENZA
Quando si sostituisce la lampadina,
scollegare prima il connettore. In caso
contrario si potrebbe causare un
cortocircuito nei dispositivi elettrici ed
elettronici.
3. Inserire il cacciavite a lama nello
spazio tra trasparente e unità
trasparente, quindi far scorrere il
cacciavite in modo da staccare il
trasparente.
4. Scollegare la lampadina estraendola.
5. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Manutenzione e cura
Manutenzione a cura dell'utente
6-56

Fusibili
L'impianto elettrico del vostro veicolo è
protetto da fusibili.

In caso di non funzionamento di una luce,
un accessorio, o un comando, controllare il
fusibile di protezione del relativo circuito.
Se un fusibile è bruciato, il filamento
interno è fuso.

Se lo stesso fusibile brucia nuovamente,
evitare di usare il relativo sistema e
consultare quanto prima possibile un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
tSostituzione di un fusibile
Sostituzione fusibili lato sinistro del
veicolo
Se il sistema elettrico non funziona,
innanzitutto controllare i fusibili posti sul
lato sinistro del veicolo.

1. Verificare che l'accensione sia
commutata su OFF e gli altri
interruttori siano OFF.
2. Aprire il coperchio del pannello
fusibili.
3. Servendosi dell'estrattore che si trova
all'interno della scatola fusibili nel
vano motore, estrarre il fusibile
interessato tenendolo dritto.
4. Controllare il fusibile e se è bruciato
sostituirlo.
NormaleBruciato
5.Inserire un nuovo fusibile dello stesso
amperaggio e verificare che s'inserisca in
modo fermo. Se non s'inserisce saldamente,
farlo installare da un riparatore
specializzato. Noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
Se non si dispone di fusibili di scorta, usare
un fusibile dello stesso amperaggio di
quello bruciato prelevandolo da un circuito
non essenziale per il funzionamento del
veicolo, ad esempio quello del sistema
audio (AUDIO) o della presa di corrente
(OUTLET).
Manutenzione e cura
Manutenzione a cura dell'utente
6-57

AV V E R T E N Z A
Il fusibile di ricambio deve essere
originale Mazda oppure deve sempre
avere lo stesso amperaggio di quello
sostituito. Viceversa si può danneggiare
l'impianto elettrico.
6. Reinstallare il coperchio e verificare
che sia saldo.
Sostituzione fusibili vano motore
Se i fari o qualche altro componente
elettrico non funzionano e i fusibili
dell'abitacolo sono tutti in condizioni
normali, controllare i fusibili situati nel
vano motore. Se un fusibile è bruciato, va
sostituito. Procedere come segue:

1. Verificare che l'accensione sia
commutata su OFF e gli altri
interruttori siano OFF.
2. Rimuovere il coperchio della scatola
fusibili.
3. Se un fusibile, purché non sia quello
principale (MAIN), è bruciato,
sostituirlo con uno nuovo dello stesso
amperaggio.
NormaleBruciato
ATTENZIONE
Non sostituire il fusibile principale di
persona. Far eseguire la sostituzione da
un Riparatore Autorizzato Mazda:
Sostituire il fusibile principale (MAIN) di
persona è pericoloso trattandosi di un
fusibile ad alto amperaggio. Una
sostituzione non corretta può causare
scosse elettriche o un cortocircuito che
possono sfociare in un incendio.
4. Reinstallare il coperchio e verificare
che sia saldo.
Manutenzione e cura
Manutenzione a cura dell'utente
6-58

tDescrizione pannello fusibili
Scatola fusibili (vano motore)
DESCRIZIONEAMPE-
RAGGIO
FUSIBILECOMPONENTE PROTETTO
1
50 A Protezione di vari circuiti
2 IG2 30 A Protezione di vari circuiti
3INJECTOR
ENG.SUB30 A
Sistema di controllo motore
*
4SCR1
EVVT20 A
Sistema di controllo motore*
5 P.WINDOW1 30 A
Finestrini elettrici*
6R.HEATER 20 AŠ
7 ADD FAN DE 40 A
Ventola di raffreddamento
*
8 WIPER.DEI 20 A
Sbrinatore tergiparabrezza*
9 DEFOG 40 A Sbrinatore lunotto
10 DCDC DE 40 A
Protezione di vari circuiti
*
11 EPB R 20 A Freno di stazionamento elettrico (EPB) (RH)
12 EPB L 20 A Freno di stazionamento elettrico (EPB) (LH)
Manutenzione e cura
Manutenzione a cura dell'utente
*Alcuni modelli.6-59

DESCRIZIONEAMPE-
RAGGIO
FUSIBILECOMPONENTE PROTETTO
13AUDIO
DCDC REG30 A
Sistema audio
*
14 FAN GE 30 A
Ventola di raffreddamento*
15 ENG.MAIN 40 A Sistema di controllo motore
16 ABS/DSC M 50 A ABS, Sistema di controllo dinamico stabilità
17 FAN DE 40 A
Ventola di raffreddamento
*
18 WIPER 20 A Tergi e lava parabrezza
19 HEATER 40 A Condizionatore d'aria
20 ADD FAN GE 30 A
Ventola di raffreddamento
*
21 ENGINE.IG1 7,5 A Sistema di controllo motore
22 C/U IG1 15 A Protezione di vari circuiti
23 AUDIO2 7,5 A Sistema audio
24 METER2 7,5 A
Quadro strumenti
*
25 ENGINE3 15 A Sistema di controllo motore
26 ENGINE2 15 A Sistema di controllo motore
27 ENGINE1 15 A
Sistema di controllo motore
*
28 AT 15 A
Sistema controllo cambio*, commutatore di avviamento
29 H/CLEAN 20 A
Lavafari
*
30 A/C 7,5 A
Condizionatore d'aria*
31 AT PUMP 15 A
Sistema controllo cambio*
32 HORN 15 A Avvisatore acustico
33 R.WIPER 15 A Tergilunotto
34 H/L HI 20 A Luce abbagliante faro
35 ST.HEATER 15 A
Vo l a n t e r i s c a l d a t o
*
36 FOG 15 A
Luci antinebbia*
377,5 A Sistema di controllo motore
38 H/L LOW L 15 A Luce anabbagliante faro (LH)
39 ENGINE4 15 A
Sistema di controllo motore
*
40ŠŠ Š
41 METER1 10 A Quadro strumenti
42 SRS1 7,5 A Airbag
43 BOSE 25 A
Modelli dotati di impianto audio Bose
®*
44 AUDIO1 15 A Sistema audio
45 ABS/DSC S 30 A ABS, Sistema di controllo dinamico stabilità
Manutenzione e cura
Manutenzione a cura dell'utente
6-60*Alcuni modelli.
