2018 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

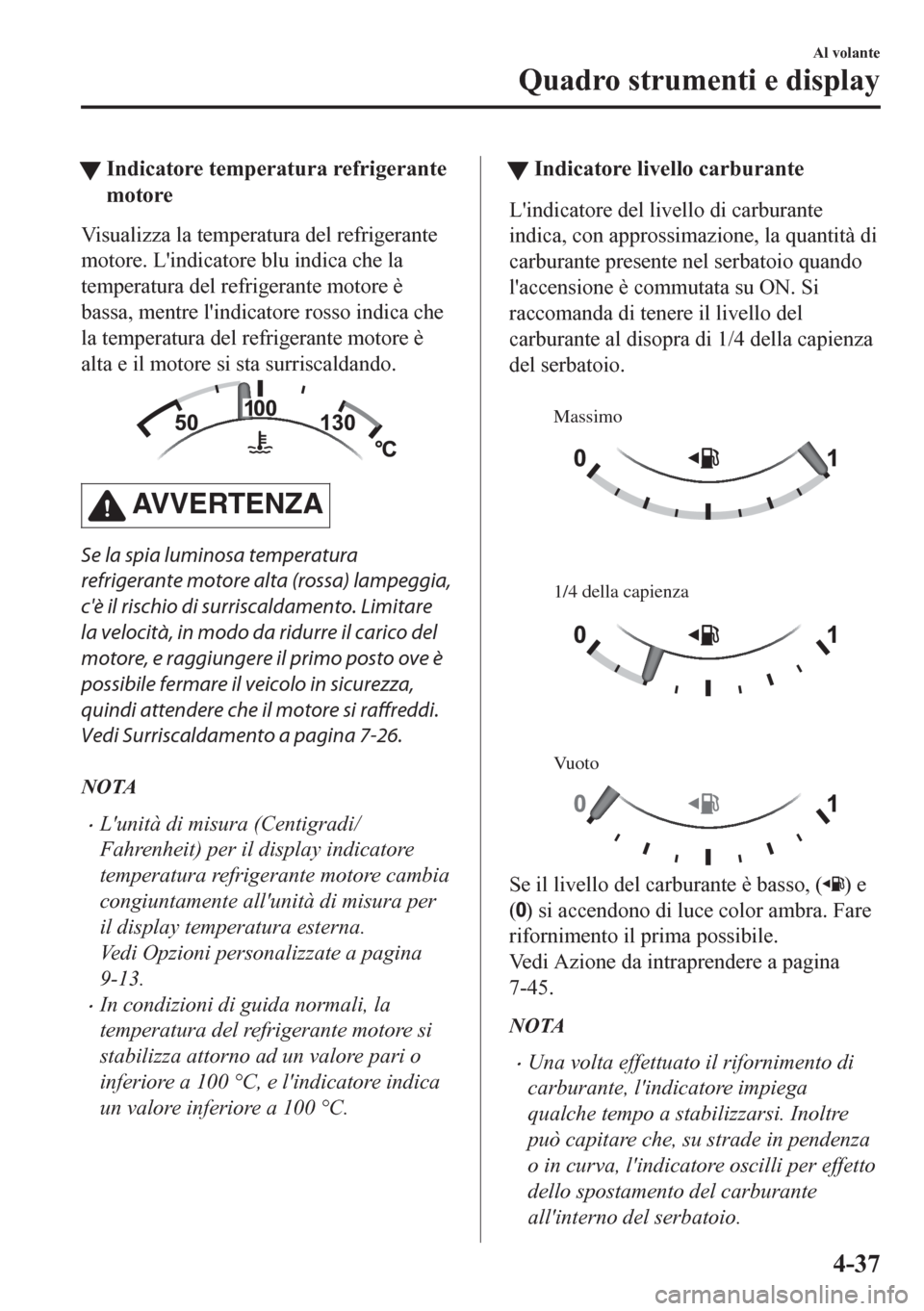

tIndicatore temperatura refrigerante
motore
Visualizza la temperatura del refrigerante
motore. L'indicatore blu indica che la
temperatura del refrigerante motore è
bassa, mentre l'indicatore rosso indica che
la temperatura del refrigerante motore è
alta e il motore si sta surriscaldando.
AVVERTENZA
Se la spia luminosa temperatura
refrigerante motore alta (rossa) lampeggia,
c'è il rischio di surriscaldamento. Limitare
la velocità, in modo da ridurre il carico del
motore, e raggiungere il primo posto ove è
possibile fermare il veicolo in sicurezza,
quindi attendere che il motore si raffreddi.
Vedi Surriscaldamento a pagina 7-26.
NOTA
•L'unità di misura (Centigradi/
Fahrenheit) per il display indicatore
temperatura refrigerante motore cambia
congiuntamente all'unità di misura per
il display temperatura esterna.
Vedi Opzioni personalizzate a pagina
9-13.
•In condizioni di guida normali, la
temperatura del refrigerante motore si
stabilizza attorno ad un valore pari o
inferiore a 100 °C, e l'indicatore indica
un valore inferiore a 100 °C.
tIndicatore livello carburante
L'indicatore del livello di carburante
indica, con approssimazione, la quantità di
carburante presente nel serbatoio quando
l'accensione è commutata su ON. Si
raccomanda di tenere il livello del
carburante al disopra di 1/4 della capienza
del serbatoio.

Massimo
1/4 della capienza
Vuoto
Se il livello del carburante è basso, () e
(
) si accendono di luce color ambra. Fare
rifornimento il prima possibile.
Vedi Azione da intraprendere a pagina
7-45.
NOTA
•Una volta effettuato il rifornimento di
carburante, l'indicatore impiega
qualche tempo a stabilizzarsi. Inoltre
può capitare che, su strade in pendenza
o in curva, l'indicatore oscilli per effetto
dello spostamento del carburante
all'interno del serbatoio.
Al volante
Quadro strumenti e display
4-37

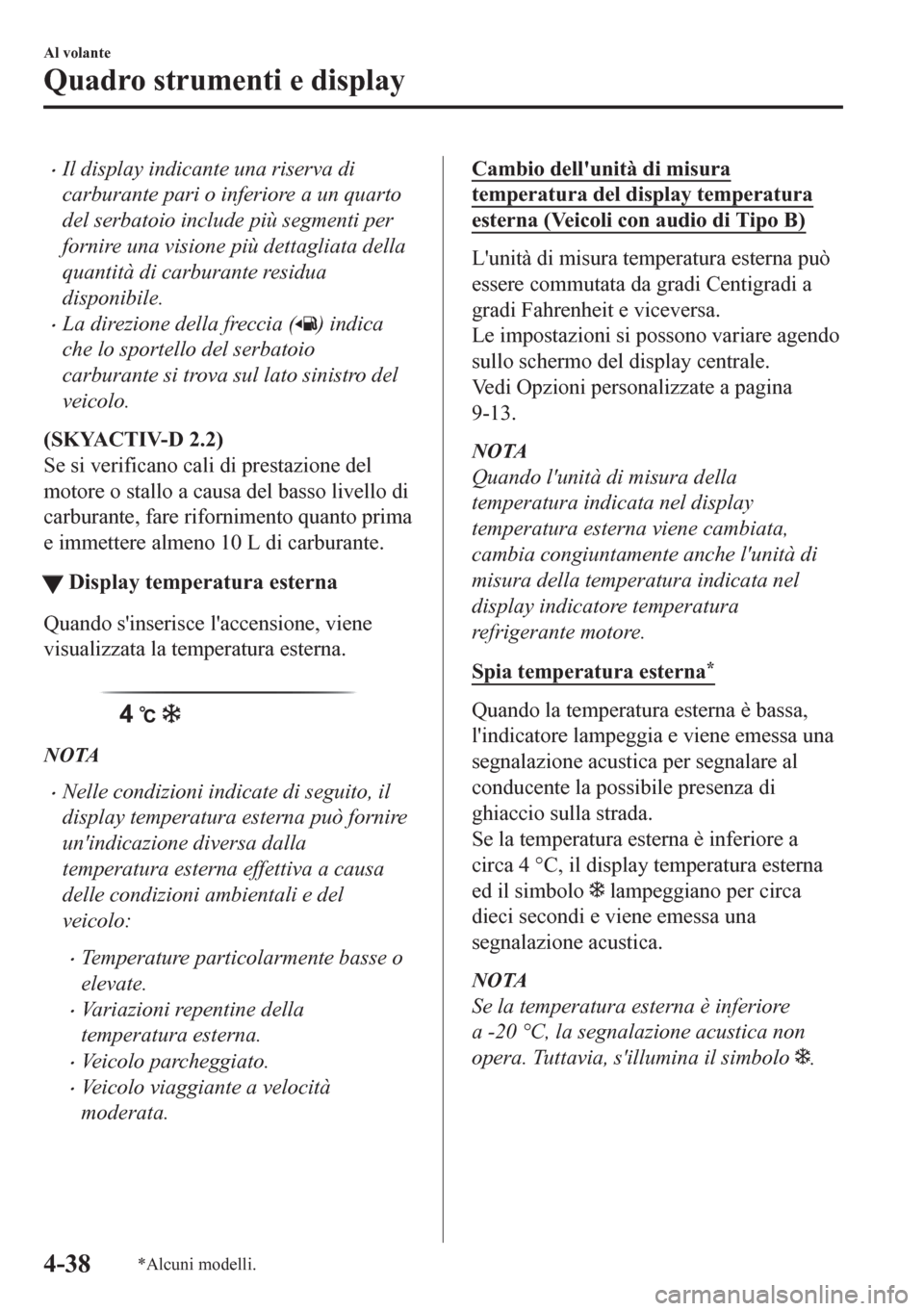

•Il display indicante una riserva di
carburante pari o inferiore a un quarto
del serbatoio include più segmenti per
fornire una visione più dettagliata della
quantità di carburante residua
disponibile.
•La direzione della freccia () indica
che lo sportello del serbatoio
carburante si trova sul lato sinistro del
veicolo.
(SKYACTIV-D 2.2)
Se si verificano cali di prestazione del
motore o stallo a causa del basso livello di
carburante, fare rifornimento quanto prima
e immettere almeno 10 L di carburante.
ttDisplay temperatura esterna
Quando s'inserisce l'accensione, viene
visualizzata la temperatura esterna.

NOTA
•Nelle condizioni indicate di seguito, il
display temperatura esterna può fornire
un'indicazione diversa dalla
temperatura esterna effettiva a causa
delle condizioni ambientali e del
veicolo:
•Temperature particolarmente basse o
elevate.
•Variazioni repentine della
temperatura esterna.
•Veicolo parcheggiato.
•Veicolo viaggiante a velocità
moderata.
Cambio dell'unità di misura
temperatura del display temperatura
esterna (Veicoli con audio di Tipo B)
L'unità di misura temperatura esterna può
essere commutata da gradi Centigradi a
gradi Fahrenheit e viceversa.
Le impostazioni si possono variare agendo
sullo schermo del display centrale.
Vedi Opzioni personalizzate a pagina
9-13.
NOTA
Quando l'unità di misura della
temperatura indicata nel display
temperatura esterna viene cambiata,
cambia congiuntamente anche l'unità di
misura della temperatura indicata nel
display indicatore temperatura
refrigerante motore.
Spia temperatura esterna
*
Quando la temperatura esterna è bassa,
l'indicatore lampeggia e viene emessa una
segnalazione acustica per segnalare al
conducente la possibile presenza di
ghiaccio sulla strada.
Se la temperatura esterna è inferiore a
circa 4 °C, il display temperatura esterna
ed il simbolo
lampeggiano per circa
dieci secondi e viene emessa una
segnalazione acustica.
NOTA
Se la temperatura esterna è inferiore
a -20 °C, la segnalazione acustica non
opera. Tuttavia, s'illumina il simbolo
.
Al volante
Quadro strumenti e display
4-38*Alcuni modelli.

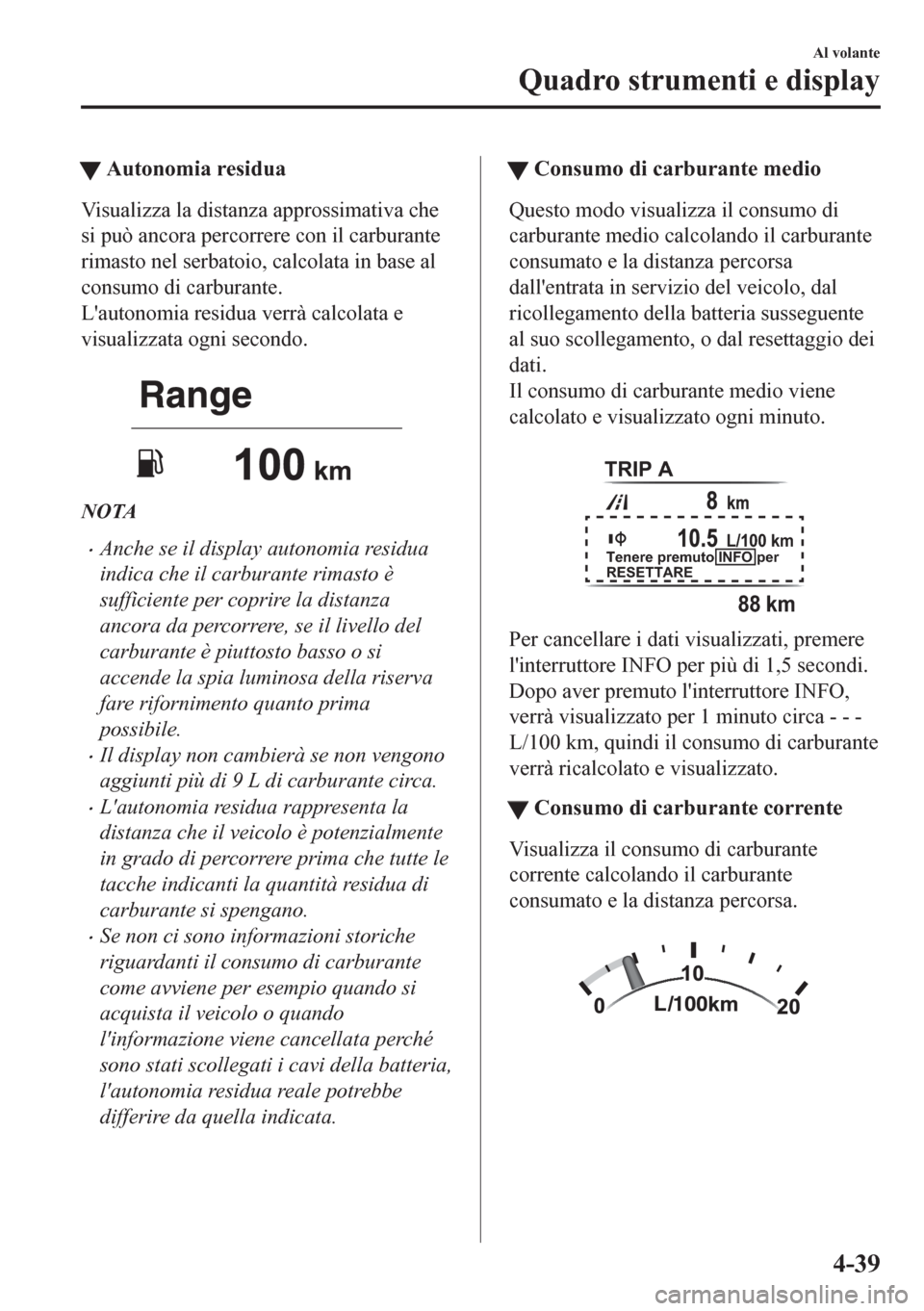

tAutonomia residua
Visualizza la distanza approssimativa che
si può ancora percorrere con il carburante
rimasto nel serbatoio, calcolata in base al
consumo di carburante.
L'autonomia residua verrà calcolata e
visualizzata ogni secondo.

NOTA
•Anche se il display autonomia residua
indica che il carburante rimasto è
sufficiente per coprire la distanza
ancora da percorrere, se il livello del
carburante è piuttosto basso o si
accende la spia luminosa della riserva
fare rifornimento quanto prima
possibile.
•Il display non cambierà se non vengono
aggiunti più di 9 L di carburante circa.
•L'autonomia residua rappresenta la
distanza che il veicolo è potenzialmente
in grado di percorrere prima che tutte le
tacche indicanti la quantità residua di
carburante si spengano.
•Se non ci sono informazioni storiche
riguardanti il consumo di carburante
come avviene per esempio quando si
acquista il veicolo o quando
l'informazione viene cancellata perché
sono stati scollegati i cavi della batteria,
l'autonomia residua reale potrebbe
differire da quella indicata.
tConsumo di carburante medio
Questo modo visualizza il consumo di
carburante medio calcolando il carburante
consumato e la distanza percorsa
dall'entrata in servizio del veicolo, dal
ricollegamento della batteria susseguente
al suo scollegamento, o dal resettaggio dei
dati.
Il consumo di carburante medio viene
calcolato e visualizzato ogni minuto.

TRIP A
Tenere premuto INFO per
RESETTAREL/100 km
88 km
Per cancellare i dati visualizzati, premere
l'interruttore INFO per più di 1,5 secondi.
Dopo aver premuto l'interruttore INFO,
verrà visualizzato per 1 minuto circa - - -
L/100 km, quindi il consumo di carburante
verrà ricalcolato e visualizzato.
ttConsumo di carburante corrente
Visualizza il consumo di carburante
corrente calcolando il carburante
consumato e la distanza percorsa.

Al volante
Quadro strumenti e display
4-39

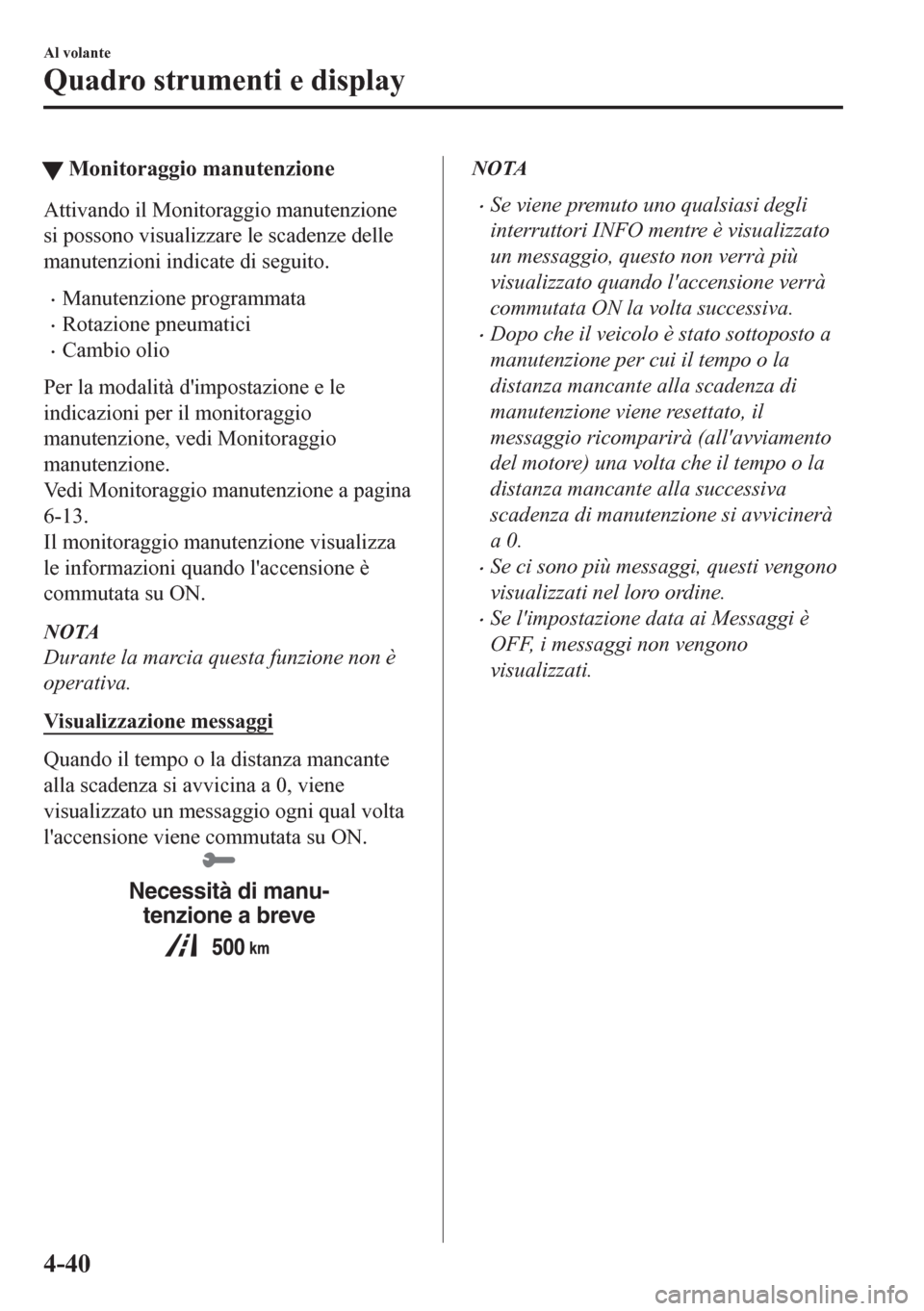

tMonitoraggio manutenzione
Attivando il Monitoraggio manutenzione
si possono visualizzare le scadenze delle
manutenzioni indicate di seguito.
•Manutenzione programmata
•Rotazione pneumatici
•Cambio olio
Per la modalità d'impostazione e le
indicazioni per il monitoraggio
manutenzione, vedi Monitoraggio
manutenzione.
Vedi Monitoraggio manutenzione a pagina
6-13.
Il monitoraggio manutenzione visualizza
le informazioni quando l'accensione è
commutata su ON.
NOTA
Durante la marcia questa funzione non è
operativa.
Visualizzazione messaggi
Quando il tempo o la distanza mancante
alla scadenza si avvicina a 0, viene
visualizzato un messaggio ogni qual volta
l'accensione viene commutata su ON.
Necessità di manu-
tenzione a breve
NOTA
•Se viene premuto uno qualsiasi degli
interruttori INFO mentre è visualizzato
un messaggio, questo non verrà più
visualizzato quando l'accensione verrà
commutata ON la volta successiva.
•Dopo che il veicolo è stato sottoposto a
manutenzione per cui il tempo o la
distanza mancante alla scadenza di
manutenzione viene resettato, il
messaggio ricomparirà (all'avviamento
del motore) una volta che il tempo o la
distanza mancante alla successiva
scadenza di manutenzione si avvicinerà
a 0.
•Se ci sono più messaggi, questi vengono
visualizzati nel loro ordine.
•Se l'impostazione data ai Messaggi è
OFF, i messaggi non vengono
visualizzati.
Al volante
Quadro strumenti e display
4-40

tVisualizzazione AdBlue® residuo
autonomia residua massima
*
Le indicazioni di quantità residua di
AdBlue
® e di autonomia residua vengono
visualizzate quando l'accensione viene
commutata su ON.
Necessario rifornimento
di AdBlue® entro
Se la quantità residua di AdBlue® è bassa
o c'è un problema con il sistema di
riduzione catalitica selettiva (sistema
SCR) e l'autonomia residua è inferiore al
valore massimo, l'indicazione di
autonomia residua viene visualizzata
ininterrottamente.
TRIP A
Tenere premuto INFO per RESETTARE
L/100 km

Se la quantità residua di AdBlue
® è bassa
o c'è un problema con il sistema SCR, la
spia luminosa SCR si accende/lampeggia e
viene visualizzato un messaggio di
avvertimento.
Vedi Indicazioni sistema di riduzione
catalitica selettiva (sistema SCR) a pagina
4-283.
ttDisplay monitoraggio punto cieco
(BSM)
Visualizza lo stato del sistema.

Vedi Monitoraggio punto cieco (BSM) a
pagina 4-132.
ttDisplay sistema di supporto
rilevamento distanza di sicurezza
(DRSS)
*
Visualizza la distanza dal veicolo che sta
davanti.

Vedi Sistema di supporto rilevamento
distanza di sicurezza (DRSS) a pagina
4-146.
Al volante
Quadro strumenti e display
*Alcuni modelli.4-41

tDisplay regolatore di velocità con
sensore radar Mazda con funzione
Stop & Go (Display MRCC con
funzione Stop & Go)
*
Visualizza lo stato del sistema impostato
in quel momento.

Vedi Regolatore di velocità con sensore
radar Mazda con funzione Stop & Go
(MRCC con funzione Stop & Go) a pagina
4-172.
ttDisplay regolatore di velocità con
sensore radar Mazda (MRCC)
*
Visualizza lo stato del sistema impostato
in quel momento.

Vedi Regolatore di velocità con sensore
radar Mazda (MRCC) a pagina 4-157.
ttDisplay sistema assistente
mantenimento corsia (LAS) e
sistema di segnalazione cambio
corsia (LDWS)
*
Visualizza lo stato del sistema.

Vedi Sistema assistente mantenimento
corsia (LAS) e Sistema di segnalazione
cambio corsia (LDWS) a pagina 4-188.
ttDisplay velocità veicolo impostata
tramite regolatore automatico di
velocità
*
Viene visualizzata la velocità del veicolo
preimpostata tramite il regolatore
automatico di velocità.

Vedi Regolatore automatico di velocità a
pagina 4-270.
Al volante
Quadro strumenti e display
4-42*Alcuni modelli.

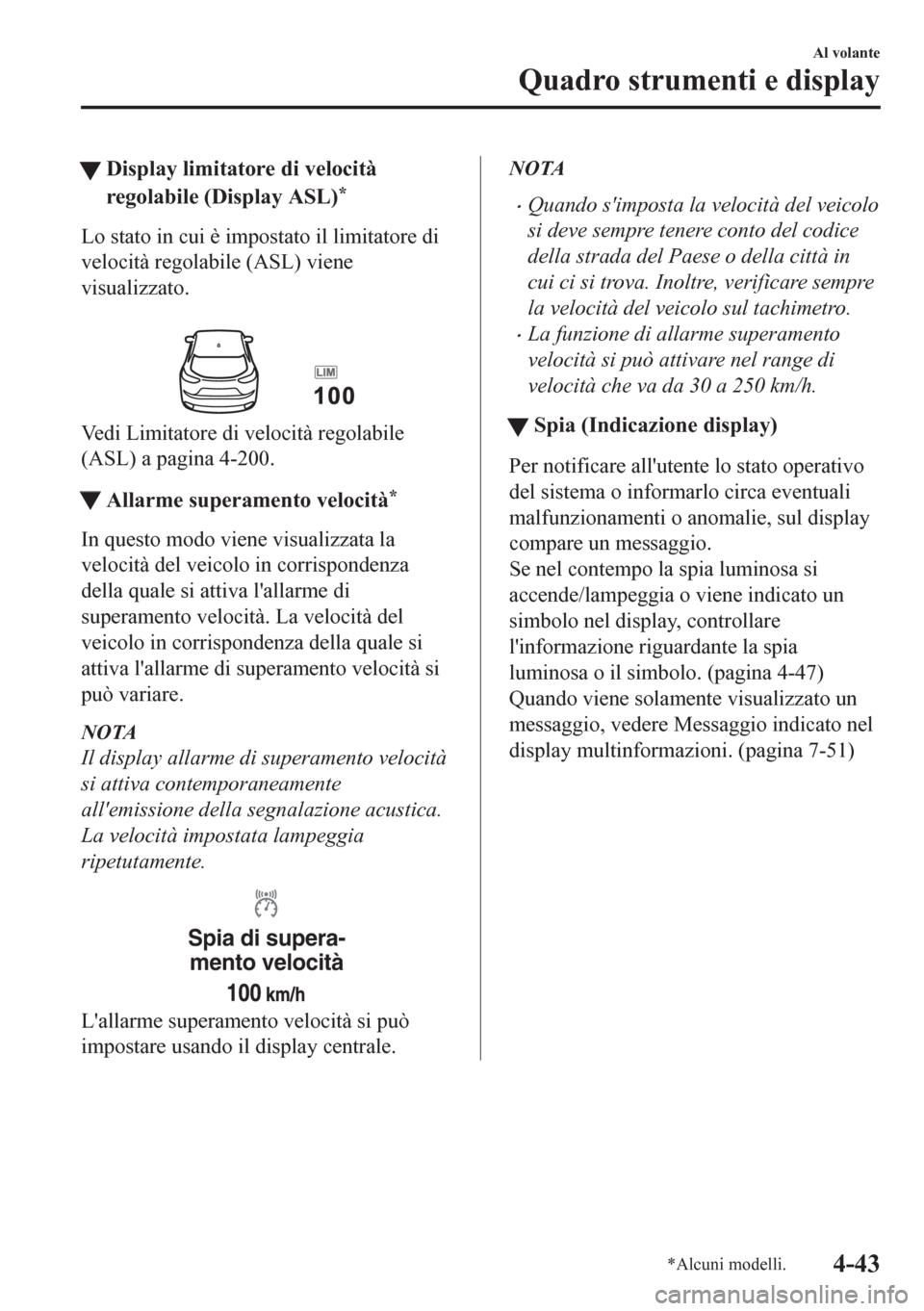

tDisplay limitatore di velocità
regolabile (Display ASL)
*
Lo stato in cui è impostato il limitatore di
velocità regolabile (ASL) viene
visualizzato.

Vedi Limitatore di velocità regolabile
(ASL) a pagina 4-200.
ttAllarme superamento velocità*
In questo modo viene visualizzata la
velocità del veicolo in corrispondenza
della quale si attiva l'allarme di
superamento velocità. La velocità del
veicolo in corrispondenza della quale si
attiva l'allarme di superamento velocità si
può variare.
NOTA
Il display allarme di superamento velocità
si attiva contemporaneamente
all'emissione della segnalazione acustica.
La velocità impostata lampeggia
ripetutamente.
Spia di supera-
mento velocità
L'allarme superamento velocità si può
impostare usando il display centrale.
NOTA
•Quando s'imposta la velocità del veicolo
si deve sempre tenere conto del codice
della strada del Paese o della città in
cui ci si trova. Inoltre, verificare sempre
la velocità del veicolo sul tachimetro.
•La funzione di allarme superamento
velocità si può attivare nel range di
velocità che va da 30 a 250 km/h.
tSpia (Indicazione display)
Per notificare all'utente lo stato operativo
del sistema o informarlo circa eventuali
malfunzionamenti o anomalie, sul display
compare un messaggio.
Se nel contempo la spia luminosa si
accende/lampeggia o viene indicato un
simbolo nel display, controllare
l'informazione riguardante la spia
luminosa o il simbolo. (pagina 4-47)
Quando viene solamente visualizzato un
messaggio, vedere Messaggio indicato nel
display multinformazioni. (pagina 7-51)
Al volante
Quadro strumenti e display
*Alcuni modelli.4-43

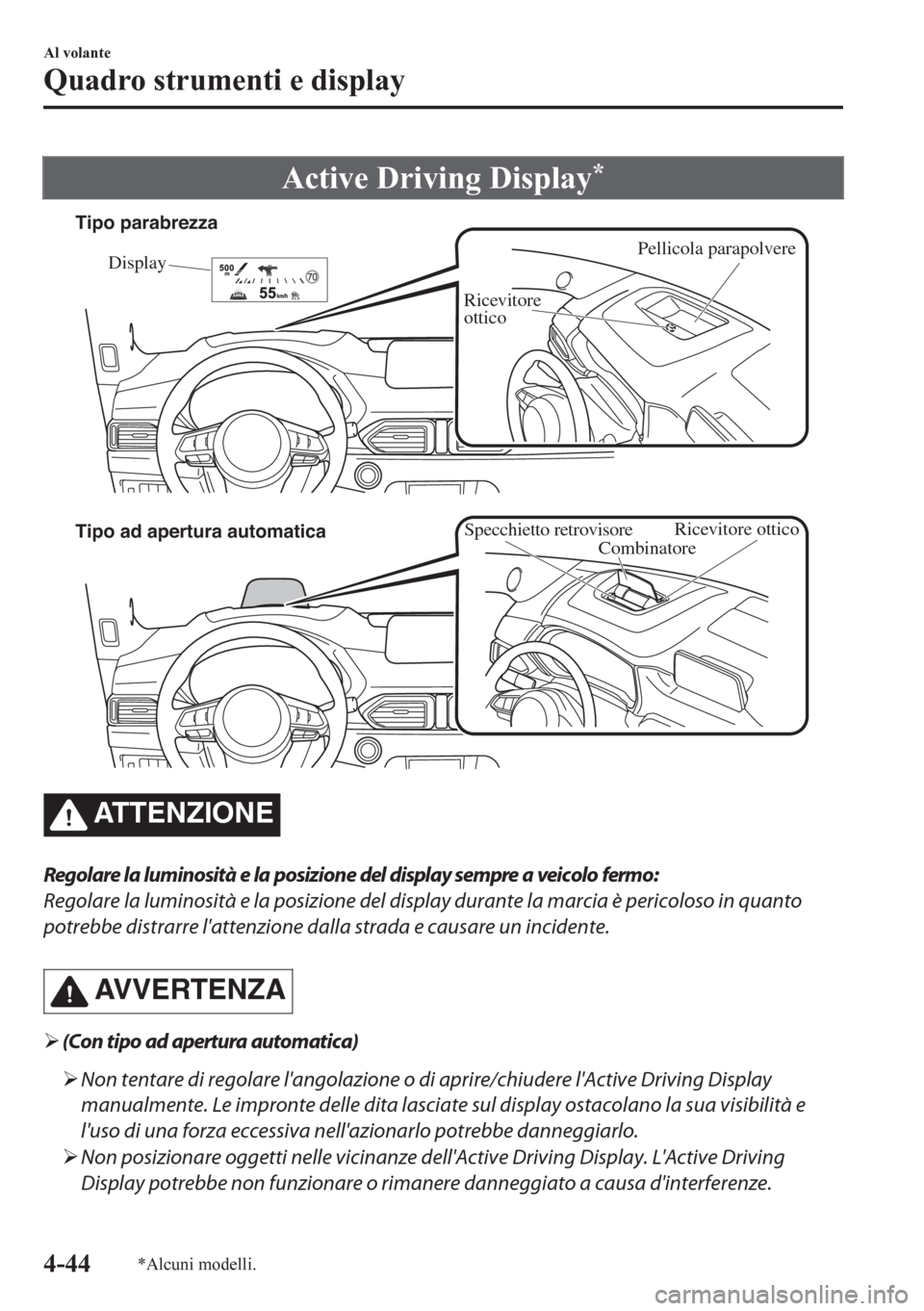

Active Driving Display*
Pellicola parapolvere
Display
Ricevitore
ottico Tipo parabrezza
Tipo ad apertura automatica
CombinatoreRicevitore ottico
Specchietto retrovisore
ATTENZIONE
Regolare la luminosità e la posizione del display sempre a veicolo fermo:
Regolare la luminosità e la posizione del display durante la marcia è pericoloso in quanto
potrebbe distrarre l'attenzione dalla strada e causare un incidente.
AVVERTENZA
¾(Con tipo ad apertura automatica)
¾Non tentare di regolare l'angolazione o di aprire/chiudere l'Active Driving Display
manualmente. Le impronte delle dita lasciate sul display ostacolano la sua visibilità e
l'uso di una forza eccessiva nell'azionarlo potrebbe danneggiarlo.
¾Non posizionare oggetti nelle vicinanze dell'Active Driving Display. L'Active Driving
Display potrebbe non funzionare o rimanere danneggiato a causa d'interferenze.
Al volante
Quadro strumenti e display
4-44*Alcuni modelli.
