2017 TOYOTA TACOMA Manuel du propriétaire (in French)

5357-3. Entretien à faire soi-même
7
Entretien et soin
TACOMA_OM_USA_OM04013D■

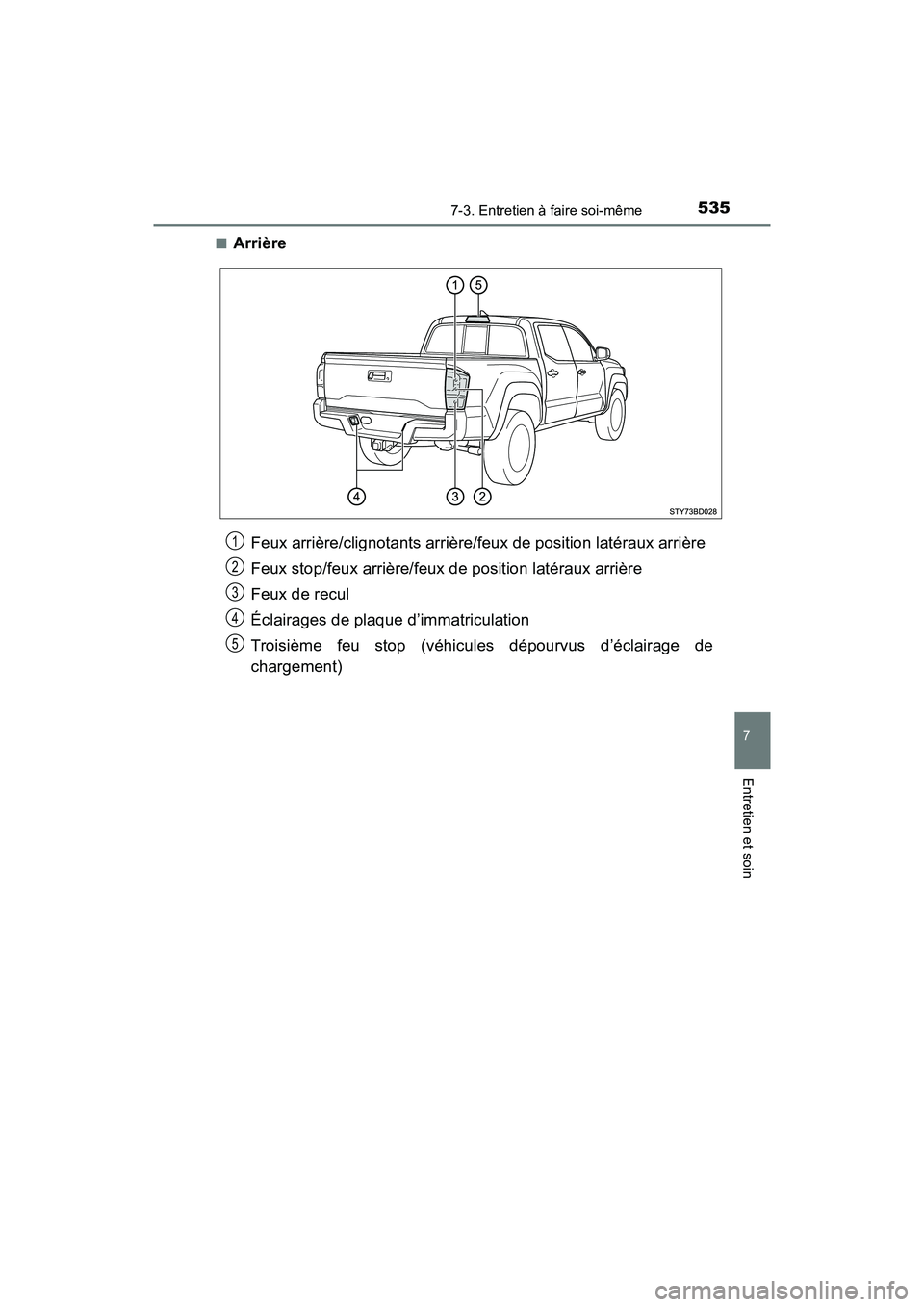

Arrière
Feux arrière/clignotants arrière/feux de position latéraux arrière
Feux stop/feux arrière/feux de position latéraux arrière
Feux de recul
Éclairages de plaque d’immatriculation
Troisième feu stop (véhicules dépourvus d’éclairage de
chargement)1
2
3
4
5

5367-3. Entretien à faire soi-même
TACOMA_OM_USA_OM04013D■

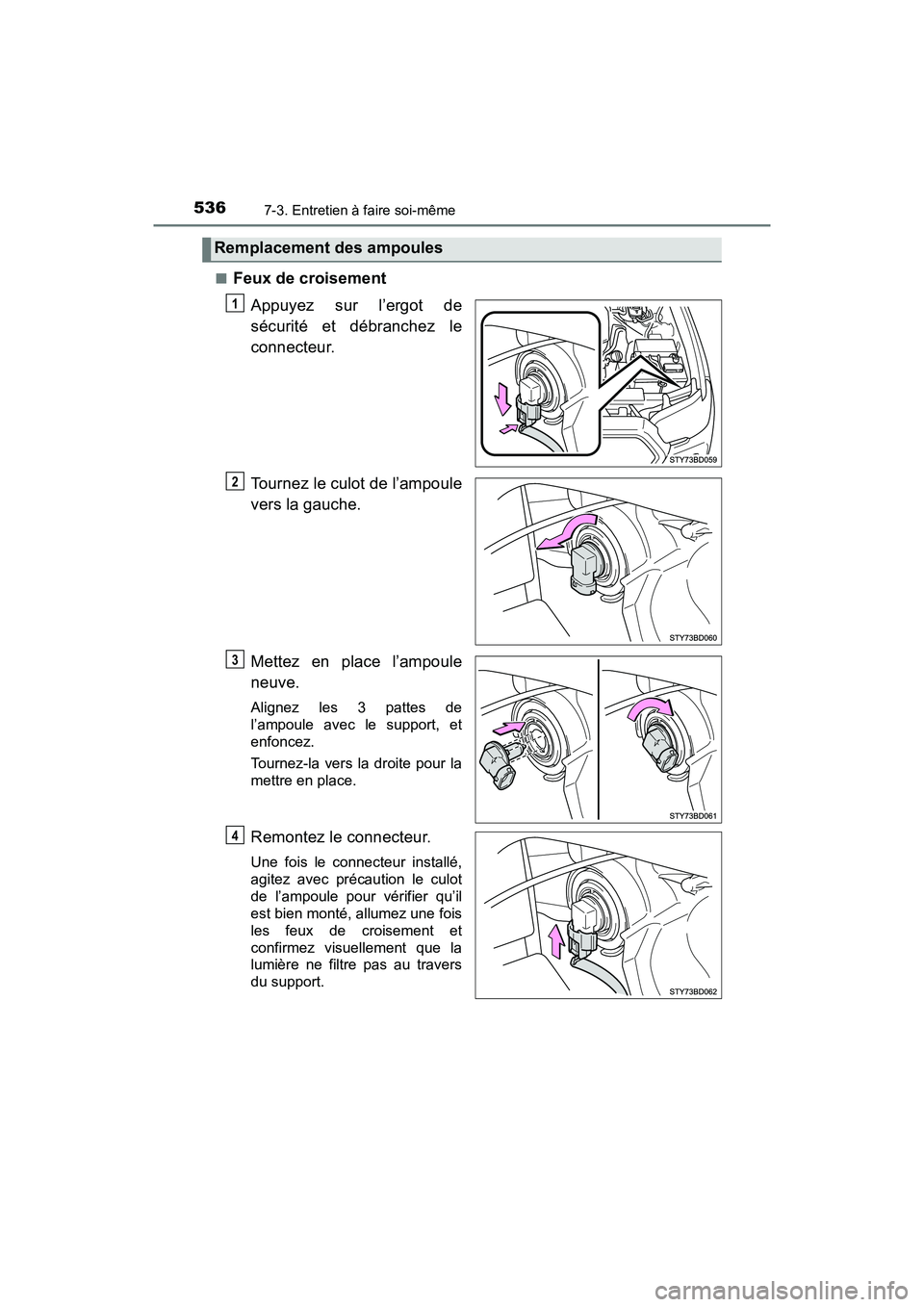

Feux de croisement
Appuyez sur l’ergot de
sécurité et débranchez le
connecteur.
Tournez le culot de l’ampoule
vers la gauche.
Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de
l’ampoule avec le support, et
enfoncez.
Tournez-la vers la droite pour la
mettre en place.
Remontez le connecteur.
Une fois le connecteur installé,
agitez avec précaution le culot
de l’ampoule pour vérifier qu’il
est bien monté, allumez une fois
les feux de croisement et
confirmez visuellement que la
lumière ne filtre pas au travers
du support.
Remplacement des ampoules
1
2
3
4

5377-3. Entretien à faire soi-même
7
Entretien et soin
TACOMA_OM_USA_OM04013D■

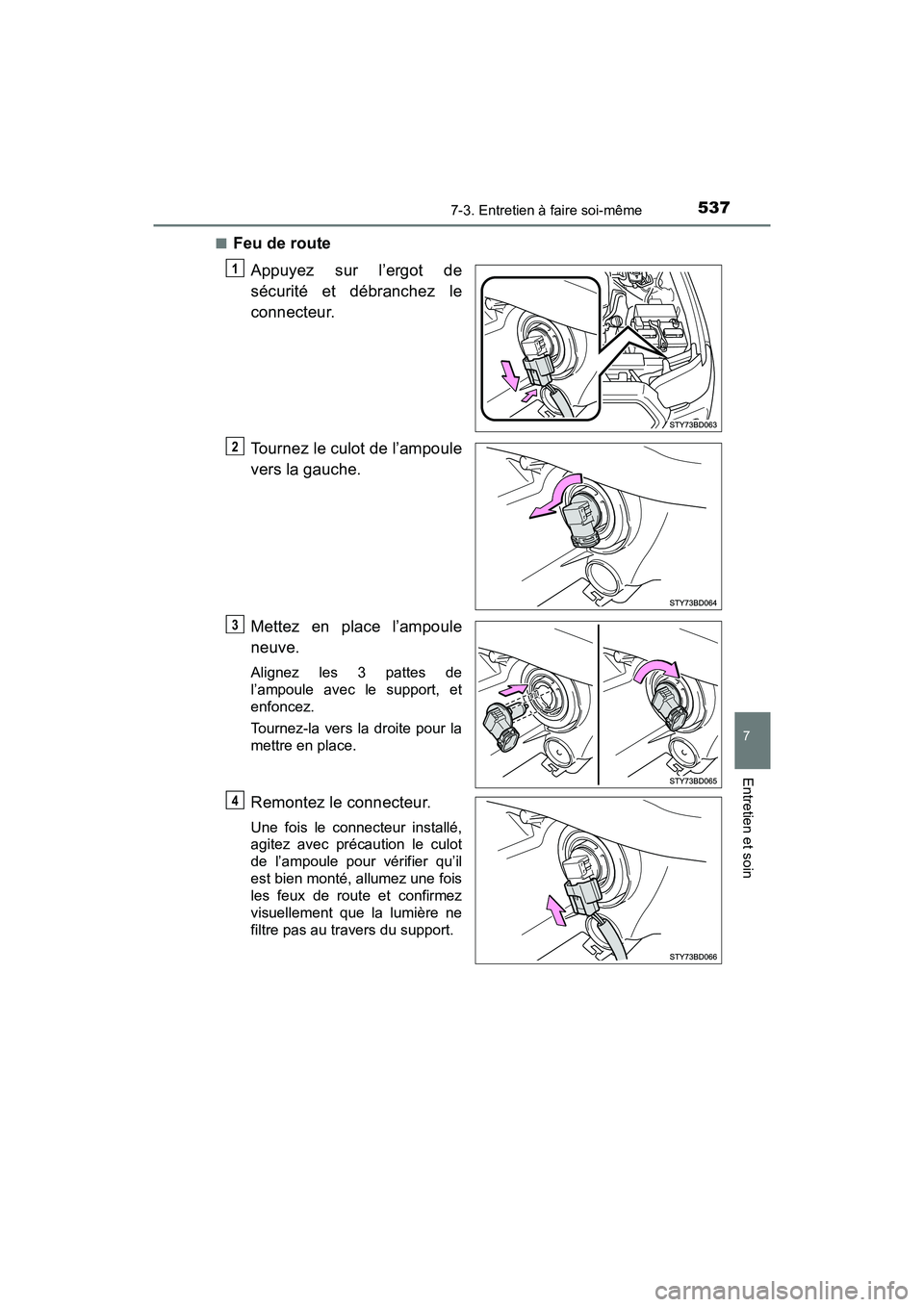

Feu de route
Appuyez sur l’ergot de
sécurité et débranchez le
connecteur.
Tournez le culot de l’ampoule
vers la gauche.
Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de
l’ampoule avec le support, et
enfoncez.
Tournez-la vers la droite pour la
mettre en place.
Remontez le connecteur.
Une fois le connecteur installé,
agitez avec précaution le culot
de l’ampoule pour vérifier qu’il
est bien monté, allumez une fois
les feux de route et confirmez
visuellement que la lumière ne
filtre pas au travers du support.
1
2
3
4

5387-3. Entretien à faire soi-même
TACOMA_OM_USA_OM04013D■

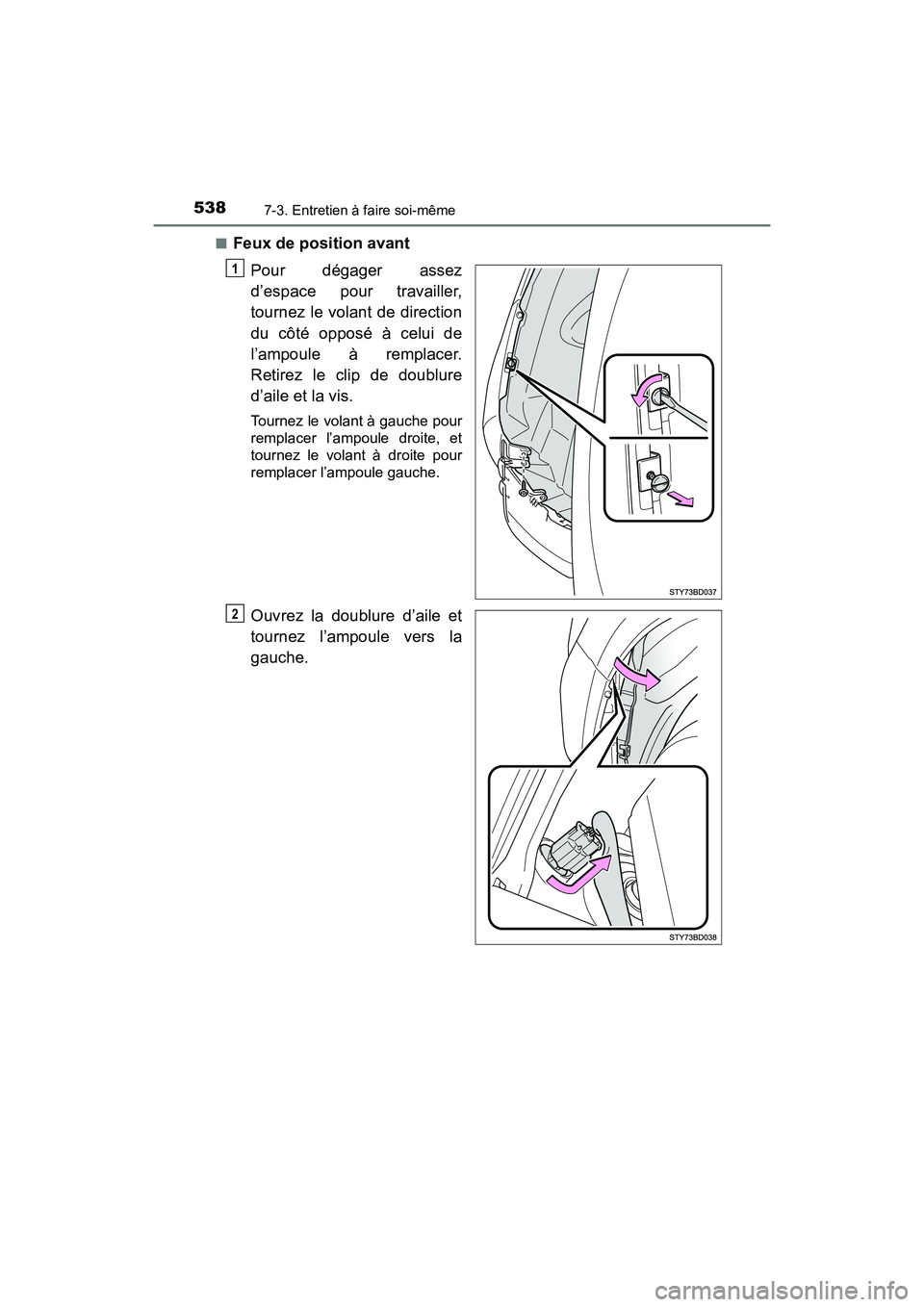

Feux de position avant
Pour dégager assez
d’espace pour travailler,
tournez le volant de direction
du côté opposé à celui de
l’ampoule à remplacer.
Retirez le clip de doublure
d’aile et la vis.
Tournez le volant à gauche pour
remplacer l’ampoule droite, et
tournez le volant à droite pour
remplacer l’ampoule gauche.
Ouvrez la doublure d’aile et
tournez l’ampoule vers la
gauche.
1
2

5397-3. Entretien à faire soi-même
7
Entretien et soin
TACOMA_OM_USA_OM04013D

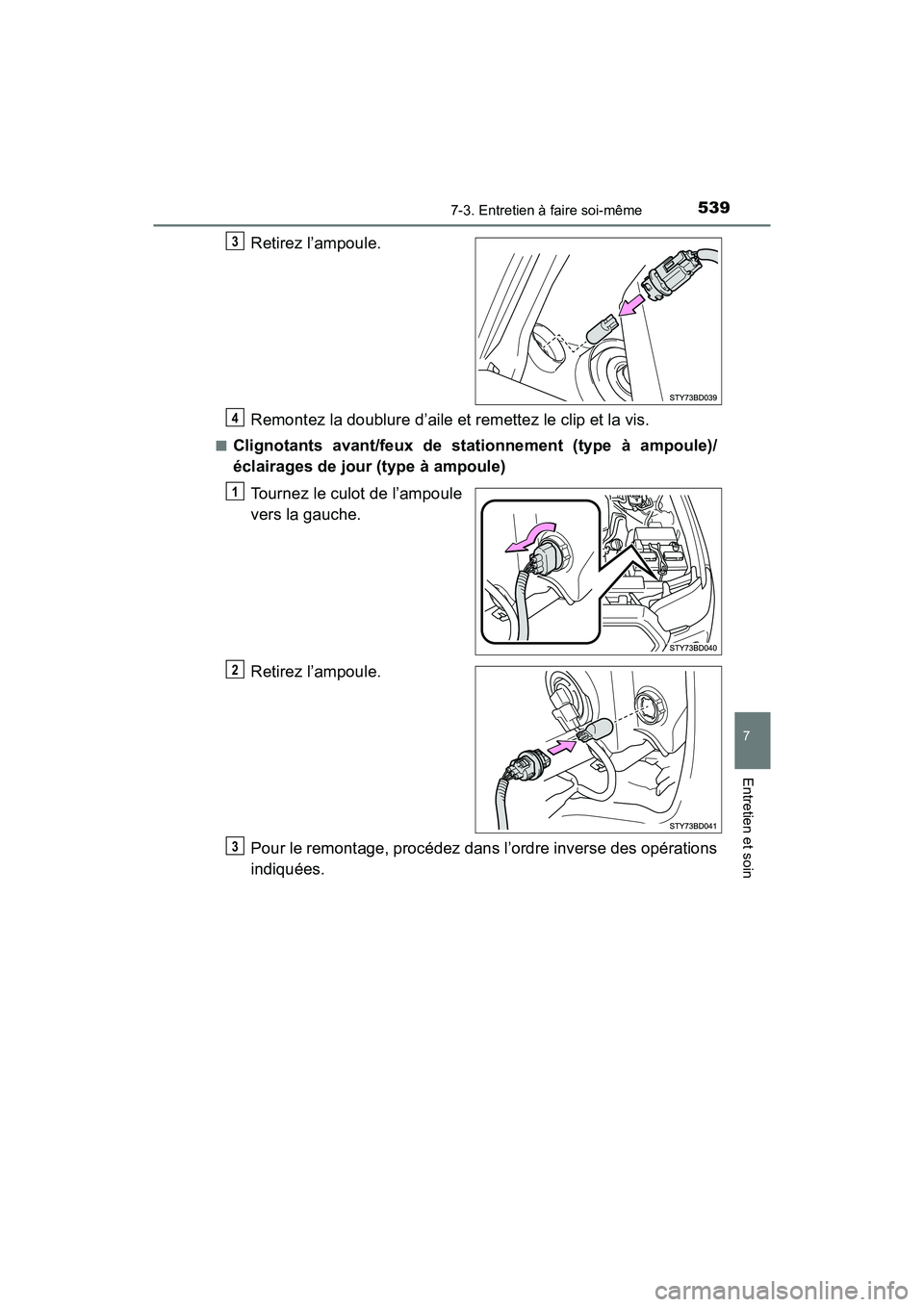

Retirez l’ampoule.
Remontez la doublure d’aile et remettez le clip et la vis.
■Clignotants avant/feux de stationnement (type à ampoule)/
éclairages de jour (type à ampoule)Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
3
4
1
2
3

5407-3. Entretien à faire soi-même
TACOMA_OM_USA_OM04013D■

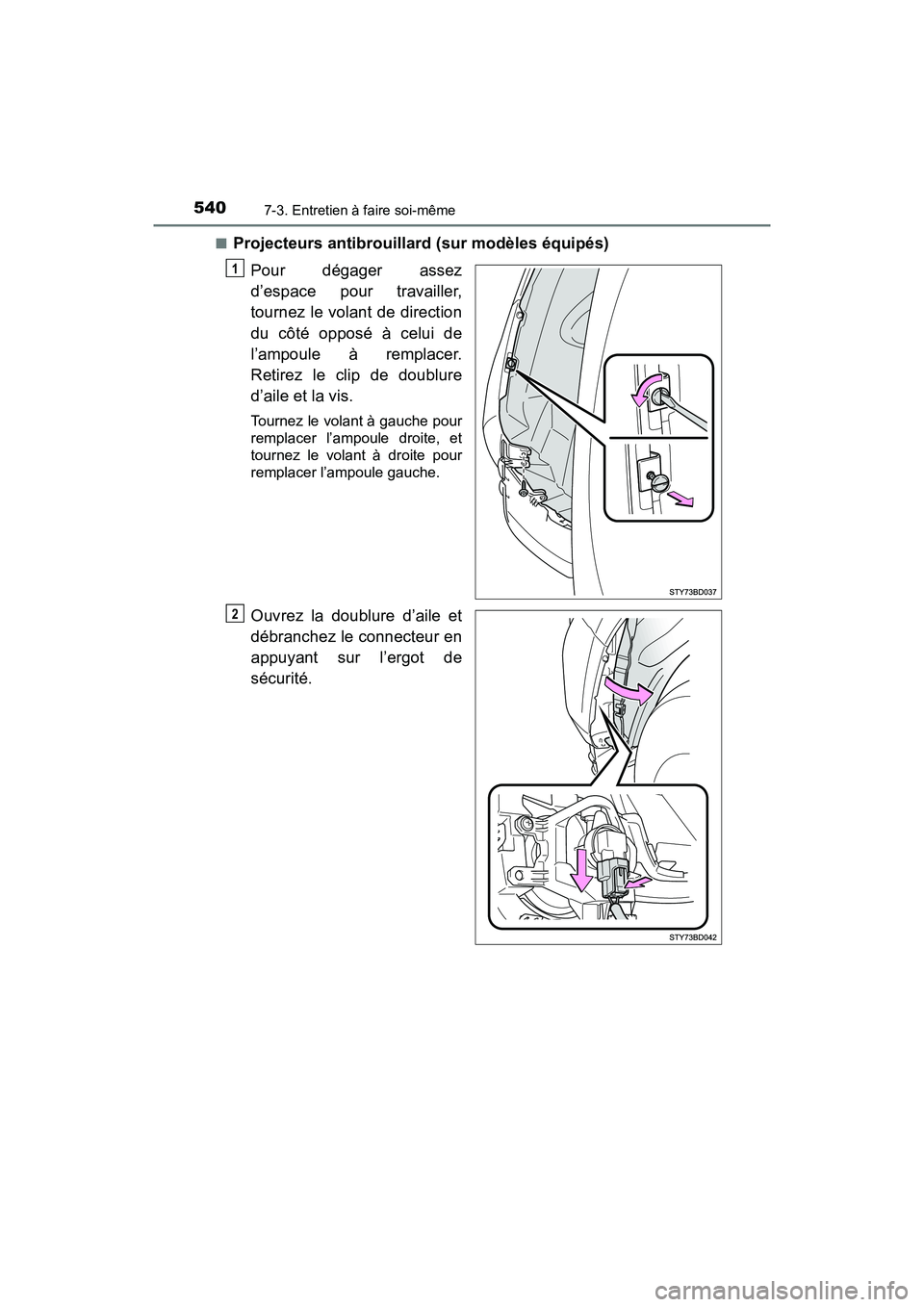

Projecteurs antibrouillard (sur modèles équipés)
Pour dégager assez
d’espace pour travailler,
tournez le volant de direction
du côté opposé à celui de
l’ampoule à remplacer.
Retirez le clip de doublure
d’aile et la vis.
Tournez le volant à gauche pour
remplacer l’ampoule droite, et
tournez le volant à droite pour
remplacer l’ampoule gauche.
Ouvrez la doublure d’aile et
débranchez le connecteur en
appuyant sur l’ergot de
sécurité.
1
2

5417-3. Entretien à faire soi-même
7
Entretien et soin
TACOMA_OM_USA_OM04013D

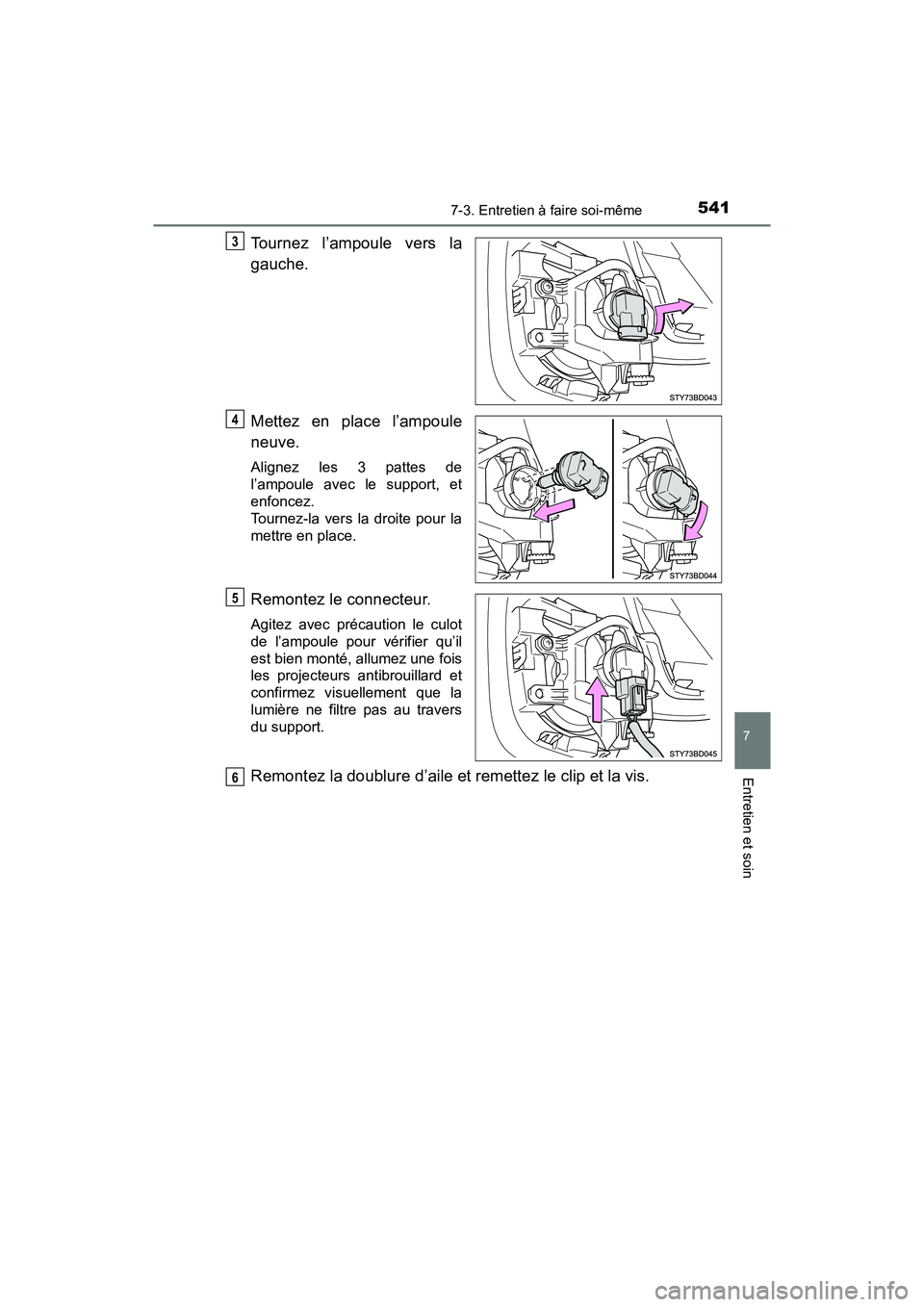

Tournez l’ampoule vers la
gauche.
Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de
l’ampoule avec le support, et
enfoncez.
Tournez-la vers la droite pour la
mettre en place.
Remontez le connecteur.
Agitez avec précaution le culot
de l’ampoule pour vérifier qu’il
est bien monté, allumez une fois
les projecteurs antibrouillard et
confirmez visuellement que la
lumière ne filtre pas au travers
du support.
Remontez la doublure d’aile et remettez le clip et la vis.
3
4
5
6

5427-3. Entretien à faire soi-même
TACOMA_OM_USA_OM04013D■

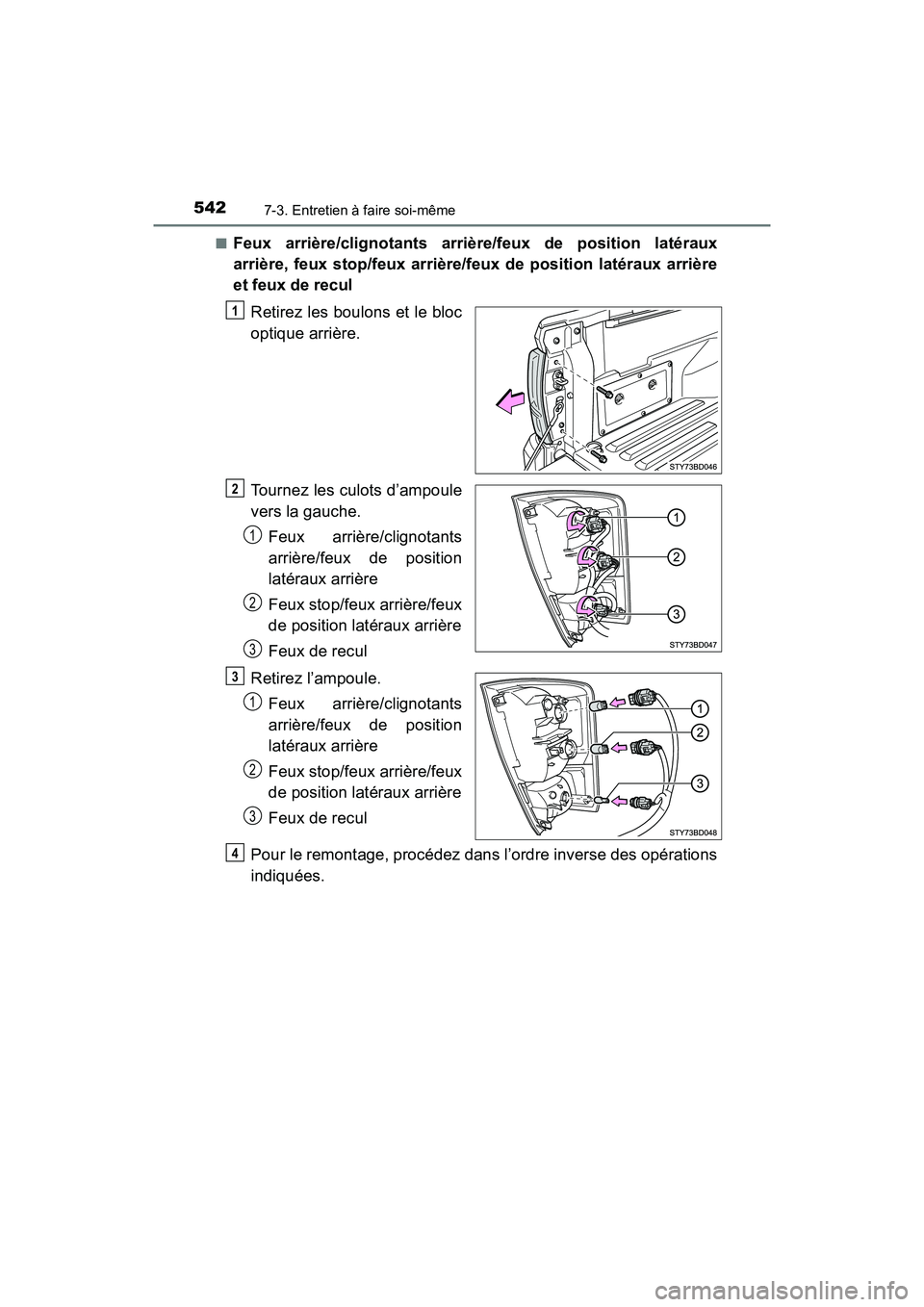

Feux arrière/clignotants arrière/feux de position latéraux
arrière, feux stop/feux arrière/feux de position latéraux arrière
et feux de recul
Retirez les boulons et le bloc
optique arrière.
Tournez les culots d’ampoule
vers la gauche. Feux arrière/clignotants
arrière/feux de position
latéraux arrière
Feux stop/feux arrière/feux
de position latéraux arrière
Feux de recul
Retirez l’ampoule. Feux arrière/clignotants
arrière/feux de position
latéraux arrière
Feux stop/feux arrière/feux
de position latéraux arrière
Feux de recul
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
2
1
2
3
3
1
2
3
4
