2017 TOYOTA TACOMA Manuel du propriétaire (in French)

2554-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
TACOMA_OM_USA_OM04013D■

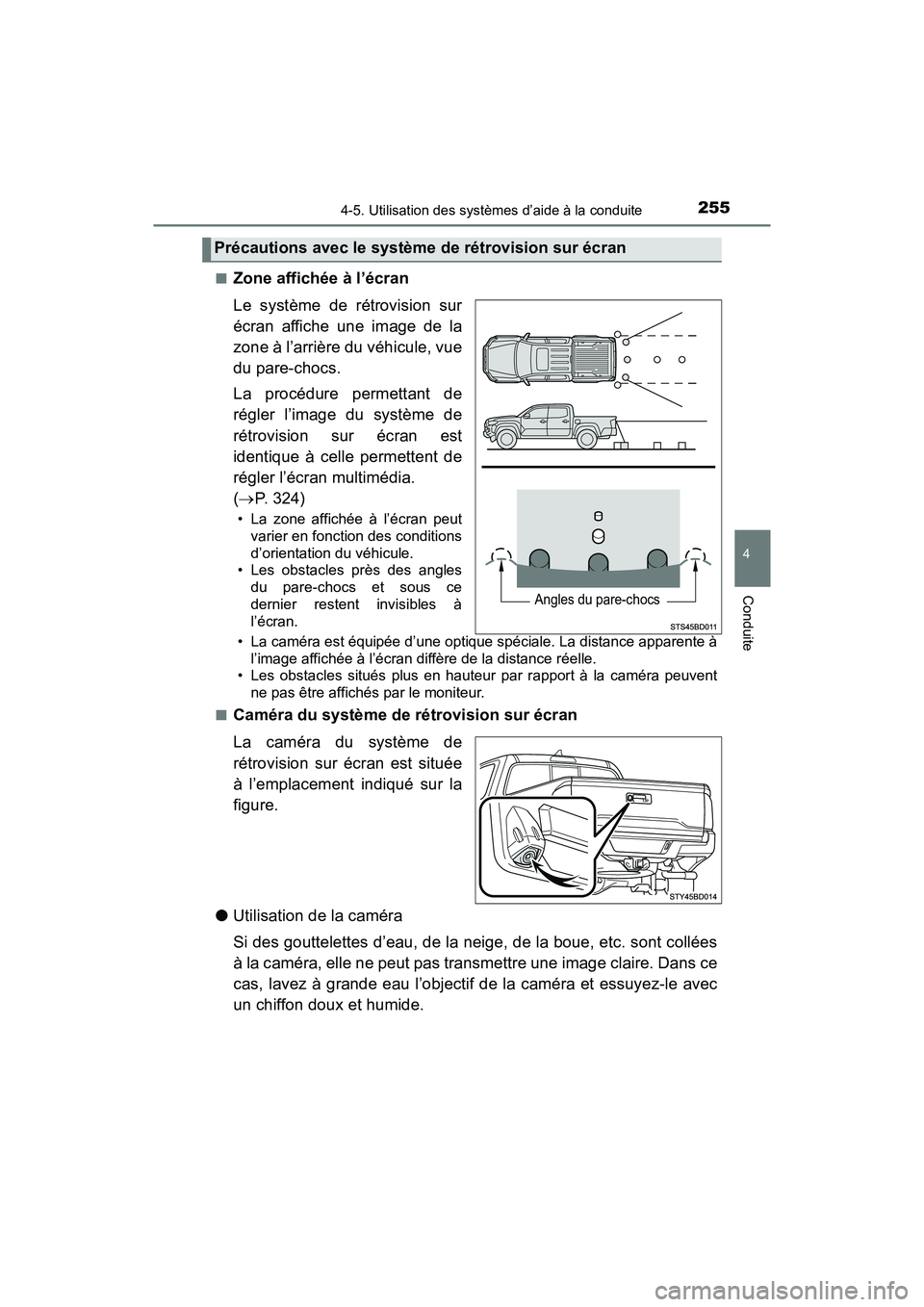

Zone affichée à l’écran
Le système de rétrovision sur
écran affiche une image de la
zone à l’arrière du véhicule, vue
du pare-chocs.
La procédure permettant de
régler l’image du système de
rétrovision sur écran est
identique à celle permettent de
régler l’écran multimédia.
(
P. 324)
• La zone affichée à l’écran peut
varier en fonction des conditions
d’orientation du véhicule.
• Les obstacles près des angles
du pare-chocs et sous ce
dernier restent invisibles à
l’écran.
• La caméra est équipée d’une optique spéciale. La distance apparente à l’image affichée à l’écran diffère de la distance réelle.
• Les obstacles situés plus en hauteur par rapport à la caméra peuvent
ne pas être affichés par le moniteur.
■
Caméra du système de rétrovision sur écran
La caméra du système de
rétrovision sur écran est située
à l’emplacement indiqué sur la
figure.
● Utilisation de la caméra
Si des gouttelettes d’eau, de la neige, de la boue, etc. sont collées
à la caméra, elle ne peut pas transmettre une image claire. Dans ce
cas, lavez à grande eau l’objectif de la caméra et essuyez-le avec
un chiffon doux et humide.
Précautions avec le système de rétrovision sur écran
Angles du pare-chocs

2564-5. Utilisation des systèmes d’aide à la conduite
TACOMA_OM_USA_OM04013D■

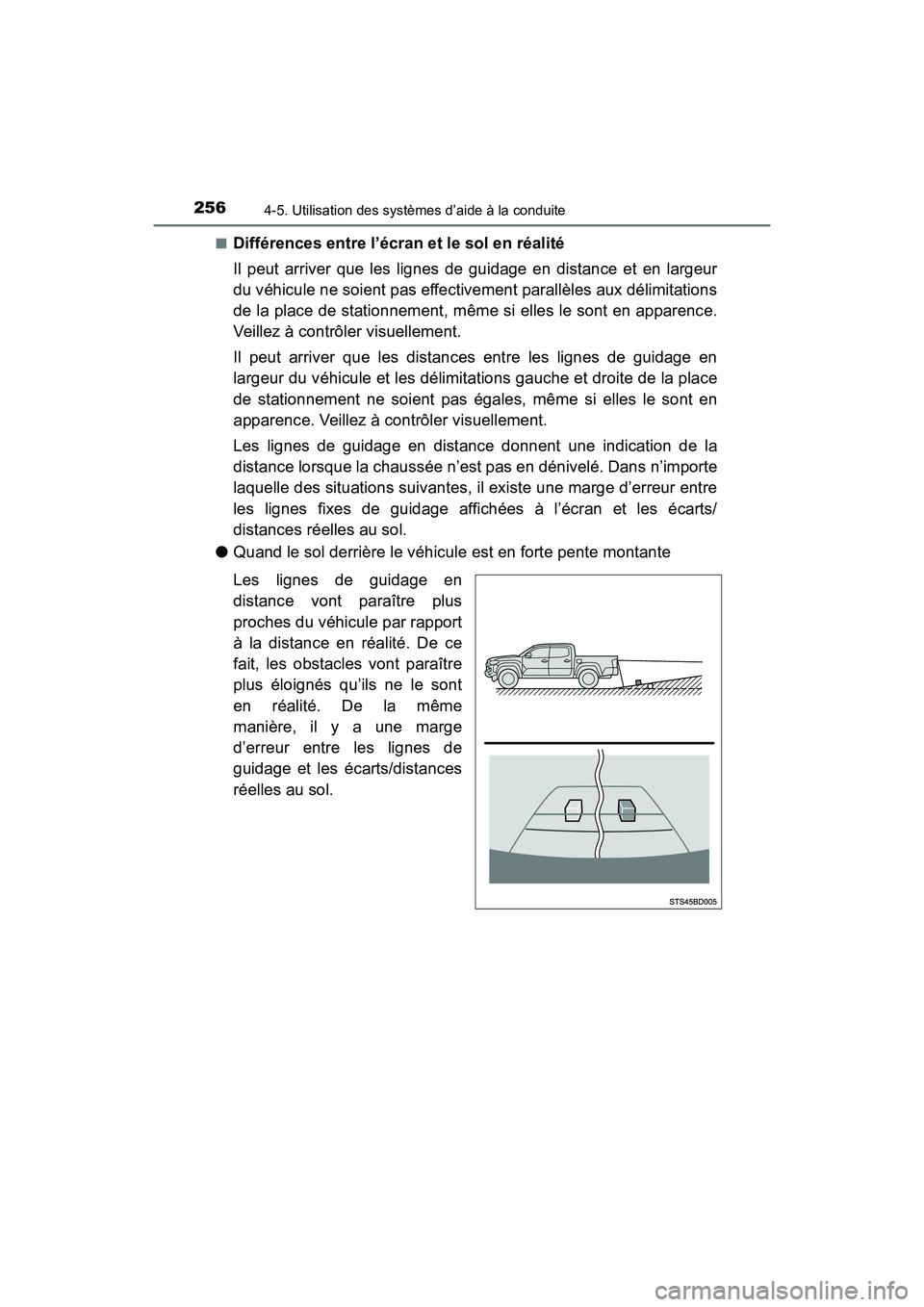

Différences entre l’écran et le sol en réalité
Il peut arriver que les lignes de guidage en distance et en largeur
du véhicule ne soient pas effectivement parallèles aux délimitations
de la place de stationnement, même si elles le sont en apparence.
Veillez à contrôler visuellement.
Il peut arriver que les distances entre les lignes de guidage en
largeur du véhicule et les délimitations gauche et droite de la place
de stationnement ne soient pas égales, même si elles le sont en
apparence. Veillez à contrôler visuellement.
Les lignes de guidage en distance donnent une indication de la
distance lorsque la chaussée n’est pas en dénivelé. Dans n’importe
laquelle des situations suivantes, il existe une marge d’erreur entre
les lignes fixes de guidage affichées à l’écran et les écarts/
distances réelles au sol.
● Quand le sol derrière le véhicule est en forte pente montante
Les lignes de guidage en
distance vont paraître plus
proches du véhicule par rapport
à la distance en réalité. De ce
fait, les obstacles vont paraître
plus éloignés qu’ils ne le sont
en réalité. De la même
manière, il y a une marge
d’erreur entre les lignes de
guidage et les écarts/distances
réelles au sol.

2574-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
TACOMA_OM_USA_OM04013D

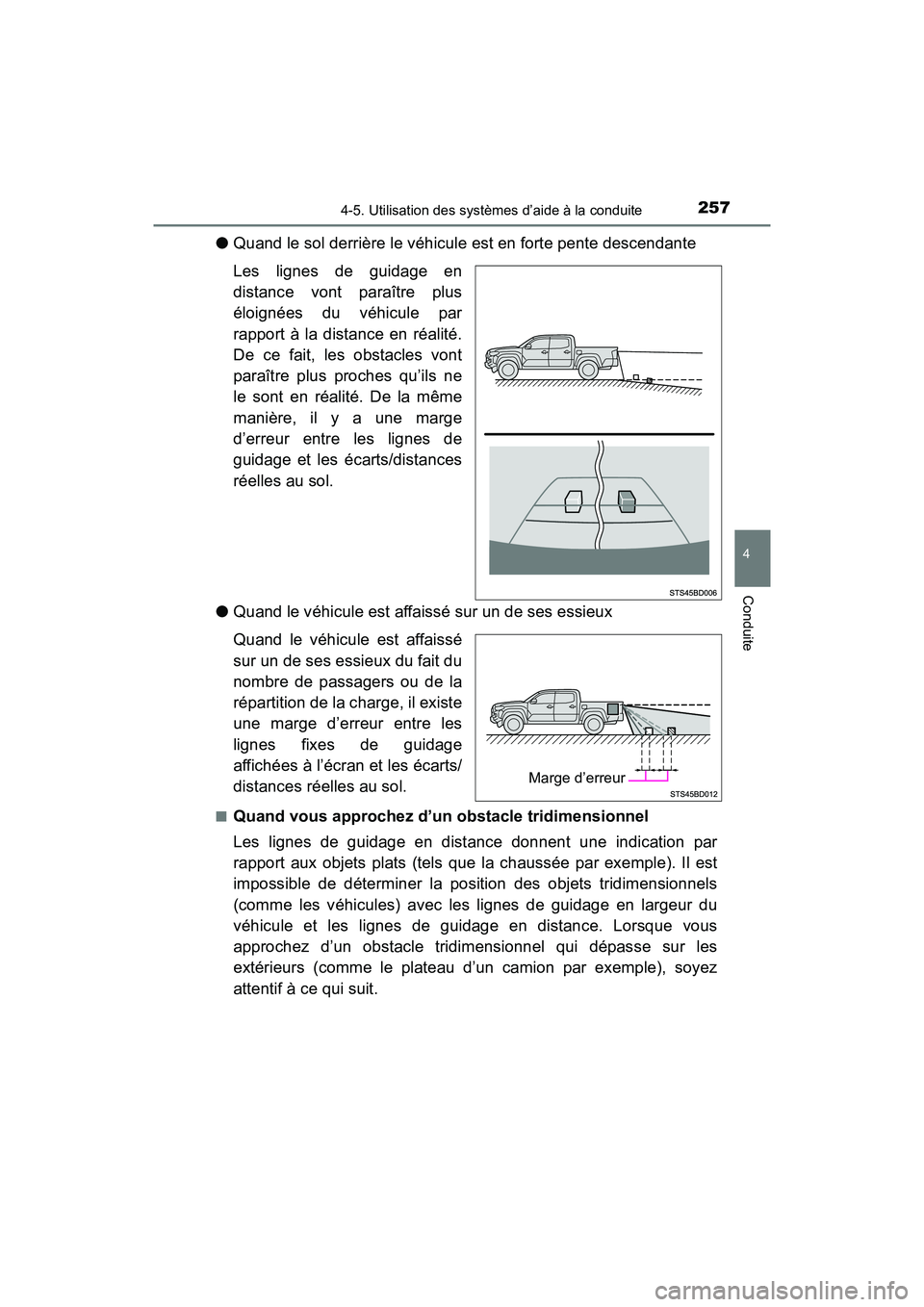

●Quand le sol derrière le véhicule est en forte pente descendante
Les lignes de guidage en
distance vont paraître plus
éloignées du véhicule par
rapport à la distance en réalité.
De ce fait, les obstacles vont
paraître plus proches qu’ils ne
le sont en réalité. De la même
manière, il y a une marge
d’erreur entre les lignes de
guidage et les écarts/distances
réelles au sol.
● Quand le véhicule est affaissé sur un de ses essieux
Quand le véhicule est affaissé
sur un de ses essieux du fait du
nombre de passagers ou de la
répartition de la charge, il existe
une marge d’erreur entre les
lignes fixes de guidage
affichées à l’écran et les écarts/
distances réelles au sol.
■Quand vous approchez d’un obstacle tridimensionnel
Les lignes de guidage en distance donnent une indication par
rapport aux objets plats (tels que la chaussée par exemple). Il est
impossible de déterminer la position des objets tridimensionnels
(comme les véhicules) avec les lignes de guidage en largeur du
véhicule et les lignes de guidage en distance. Lorsque vous
approchez d’un obstacle tridimensionnel qui dépasse sur les
extérieurs (comme le plateau d’un camion par exemple), soyez
attentif à ce qui suit.
Marge d’erreur

2584-5. Utilisation des systèmes d’aide à la conduite
TACOMA_OM_USA_OM04013D

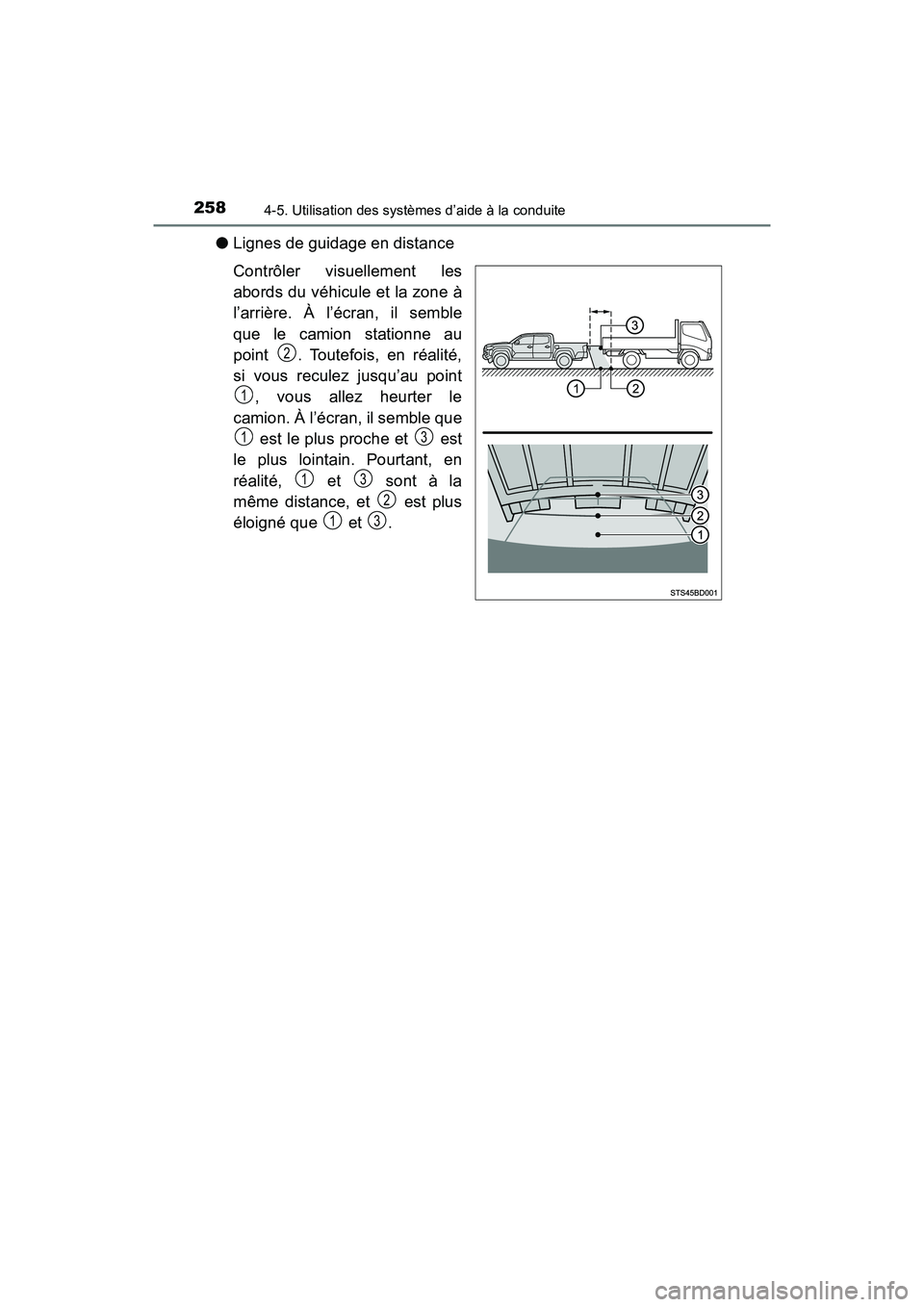

●Lignes de guidage en distance
Contrôler visuellement les
abords du véhicule et la zone à
l’arrière. À l’écran, il semble
que le camion stationne au
point . Toutefois, en réalité,
si vous reculez jusqu’au point
, vous allez heurter le
camion. À l’écran, il semble que est le plus proche et est
le plus lointain. Pourtant, en
réalité, et sont à la
même distance, et est plus
éloigné que et .
2
1
13
13
2
13

2594-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
TACOMA_OM_USA_OM04013D■

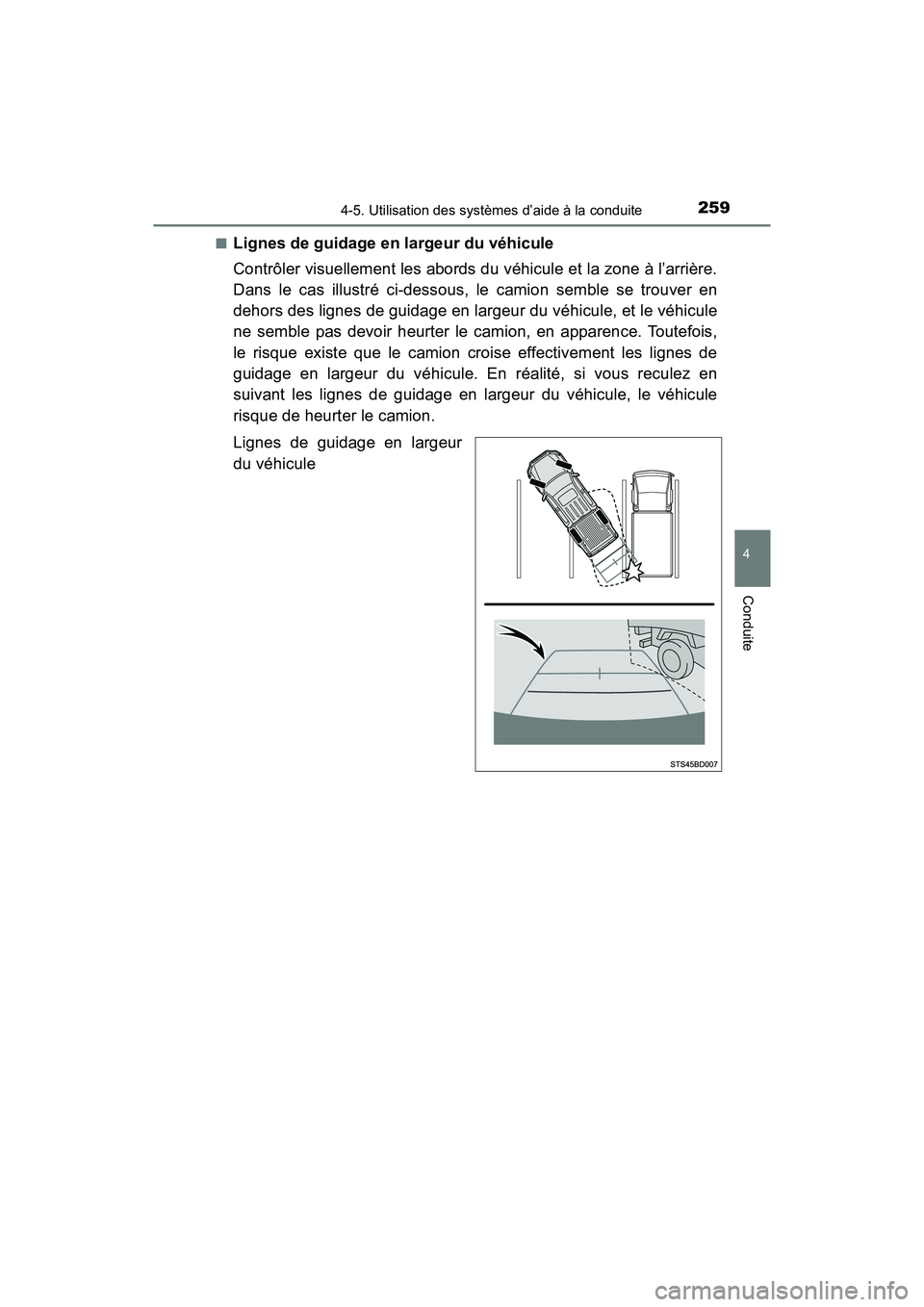

Lignes de guidage en largeur du véhicule
Contrôler visuellement les abords du véhicule et la zone à l’arrière.
Dans le cas illustré ci-dessous, le camion semble se trouver en
dehors des lignes de guidage en largeur du véhicule, et le véhicule
ne semble pas devoir heurter le camion, en apparence. Toutefois,
le risque existe que le camion croise effectivement les lignes de
guidage en largeur du véhicule. En réalité, si vous reculez en
suivant les lignes de guidage en largeur du véhicule, le véhicule
risque de heurter le camion.
Lignes de guidage en largeur
du véhicule

2604-5. Utilisation des systèmes d’aide à la conduite
TACOMA_OM_USA_OM04013D■

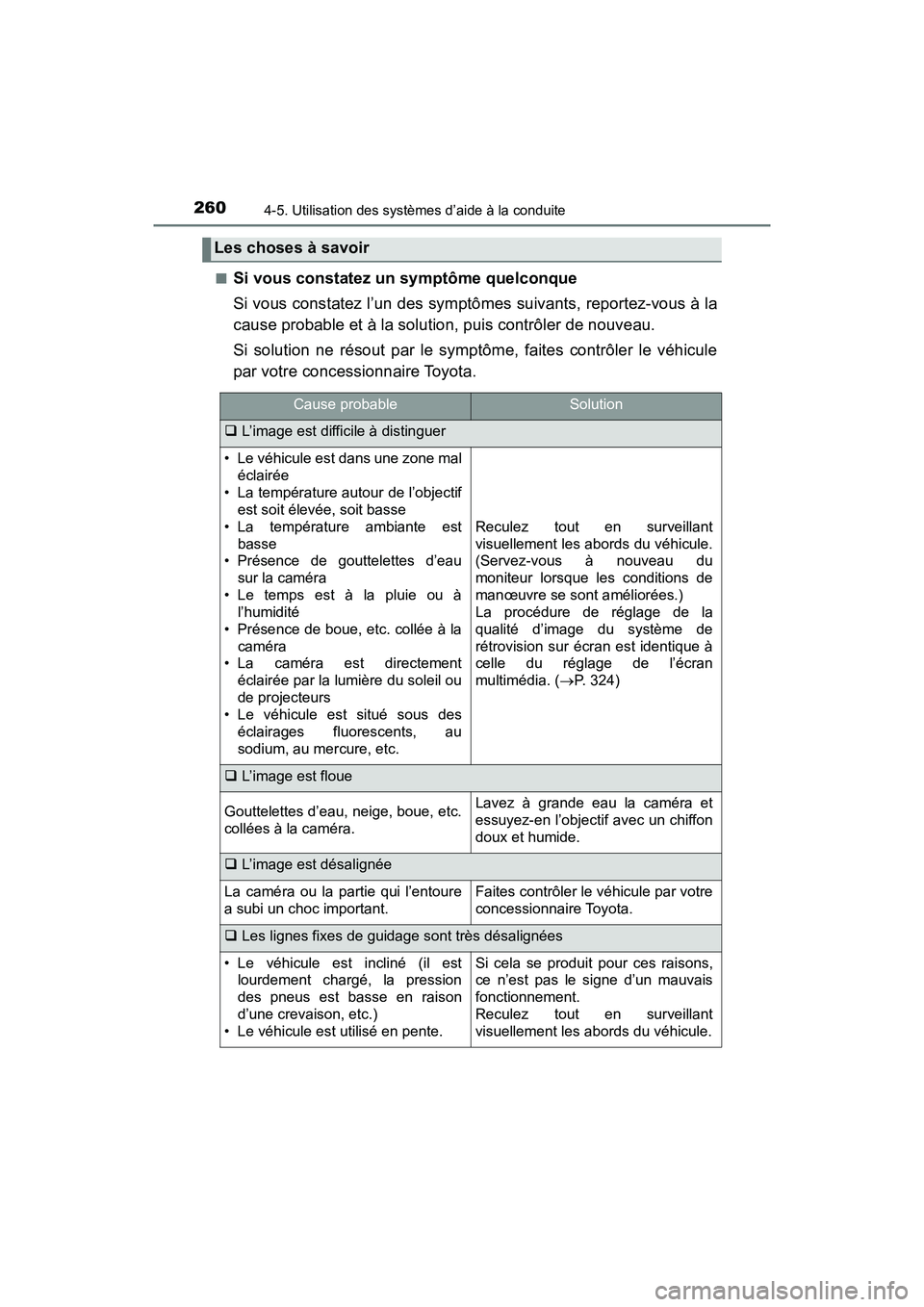

Si vous constatez un symptôme quelconque
Si vous constatez l’un des symptômes suivants, reportez-vous à la
cause probable et à la solution, puis contrôler de nouveau.
Si solution ne résout par le symptôme, faites contrôler le véhicule
par votre concessionnaire Toyota.
Les choses à savoir
Cause probableSolution

L’image est difficile à distinguer
• Le véhicule est dans une zone mal
éclairée
• La température autour de l’objectif est soit élevée, soit basse
• La température ambiante est basse
• Présence de gouttelettes d’eau
sur la caméra
• Le temps est à la pluie ou à l’humidité
• Présence de boue, etc. collée à la caméra
• La caméra est directement
éclairée par la lumière du soleil ou
de projecteurs
• Le véhicule est situé sous des
éclairages fluorescents, au
sodium, au mercure, etc.
Reculez tout en surveillant
visuellement les abords du véhicule.
(Servez-vous à nouveau du
moniteur lorsque les conditions de
manœuvre se sont améliorées.)
La procédure de réglage de la
qualité d’image du système de
rétrovision sur écran est identique à
celle du réglage de l’écran
multimédia. ( P. 324)
L’image est floue
Gouttelettes d’eau, neige, boue, etc.
collées à la caméra.Lavez à grande eau la caméra et
essuyez-en l’objectif avec un chiffon
doux et humide.
L’image est désalignée
La caméra ou la partie qui l’entoure
a subi un choc important.Faites contrôler le véhicule par votre
concessionnaire Toyota.
Les lignes fixes de guidage sont très désalignées
• Le véhicule est incliné (il est
lourdement chargé, la pression
des pneus est basse en raison
d’une crevaison, etc.)
• Le véhicule est utilisé en pente.Si cela se produit pour ces raisons,
ce n’est pas le signe d’un mauvais
fonctionnement.
Reculez tout en surveillant
visuellement les abords du véhicule.

2614-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
TACOMA_OM_USA_OM04013D

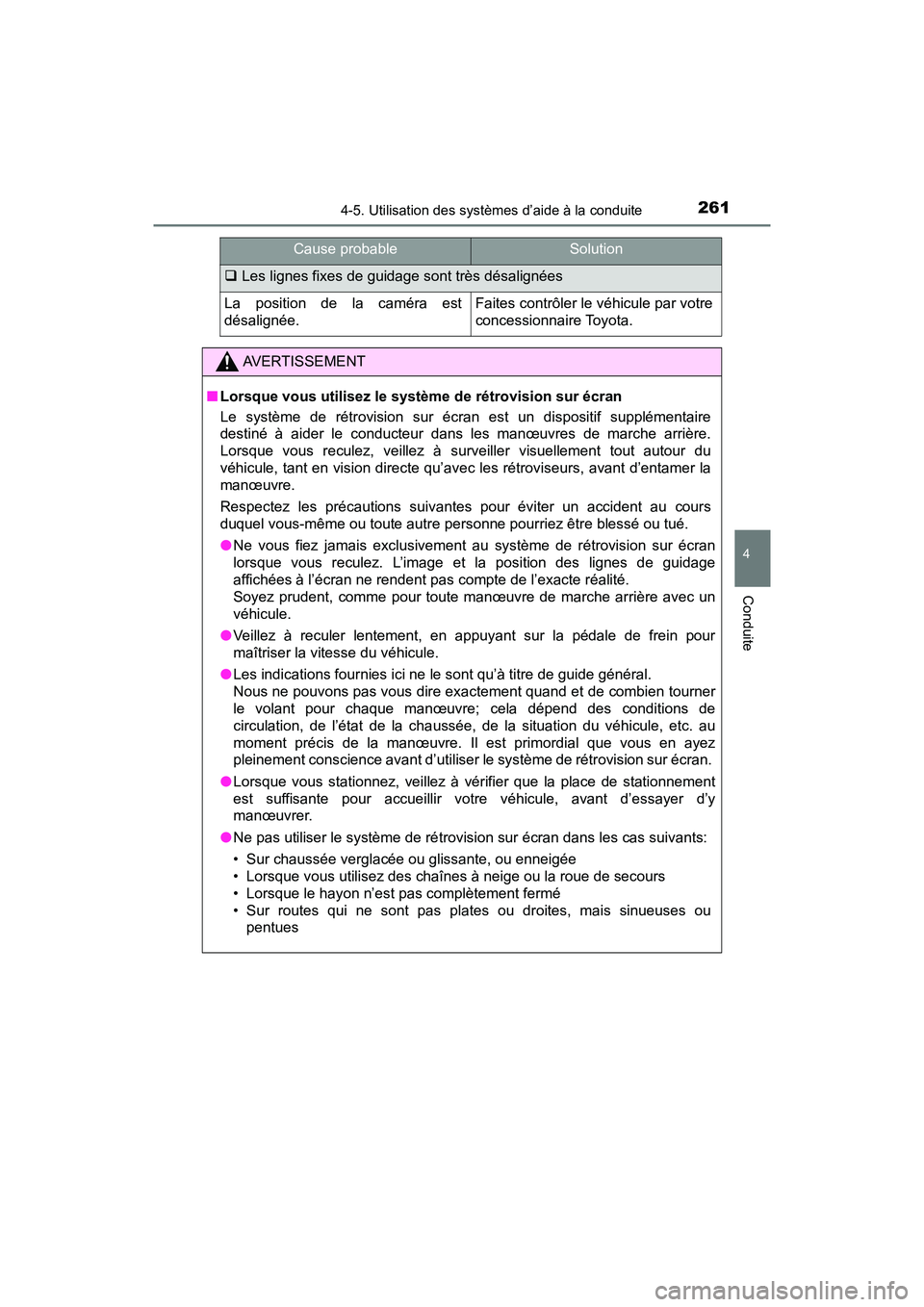

Cause probableSolution
Les lignes fixes de guidage sont très désalignées
La position de la caméra est
désalignée.Faites contrôler le véhicule par votre
concessionnaire Toyota.
AVERTISSEMENT
■Lorsque vous utilisez le système de rétrovision sur écran
Le système de rétrovision sur écran est un dispositif supplémentaire
destiné à aider le conducteur dans les manœuvres de marche arrière.
Lorsque vous reculez, veillez à surveiller visuellement tout autour du
véhicule, tant en vision directe qu’avec les rétroviseurs, avant d’entamer la
manœuvre.
Respectez les précautions suivantes pour éviter un accident au cours
duquel vous-même ou toute autre personne pourriez être blessé ou tué.
●Ne vous fiez jamais exclusivement au système de rétrovision sur écran
lorsque vous reculez. L’image et la position des lignes de guidage
affichées à l’écran ne rendent pas compte de l’exacte réalité.
Soyez prudent, comme pour toute manœuvre de marche arrière avec un
véhicule.
● Veillez à reculer lentement, en appuyant sur la pédale de frein pour
maîtriser la vitesse du véhicule.
● Les indications fournies ici ne le sont qu’à titre de guide général.
Nous ne pouvons pas vous dire exactement quand et de combien tourner
le volant pour chaque manœuvre; cela dépend des conditions de
circulation, de l’état de la chaussée, de la situation du véhicule, etc. au
moment précis de la manœuvre. Il est primordial que vous en ayez
pleinement conscience avant d’utiliser le système de rétrovision sur écran.
● Lorsque vous stationnez, veillez à vérifier que la place de stationnement
est suffisante pour accueillir votre véhicule, avant d’essayer d’y
manœuvrer.
● Ne pas utiliser le système de rétrovision sur écran dans les cas suivants:
• Sur chaussée verglacée ou glissante, ou enneigée
• Lorsque vous utilisez des chaînes à neige ou la roue de secours
• Lorsque le hayon n’est pas complètement fermé
• Sur routes qui ne sont pas plates ou droites, mais sinueuses ou
pentues

2624-5. Utilisation des systèmes d’aide à la conduite
TACOMA_OM_USA_OM04013D
AVERTISSEMENT
●Par temps froid, il peut arriver que l’écran soit plus sombre ou que l’image
soit plus floue. Il peut arriver que l’image affichée à l’écran soit déformée
lorsque le véhicule est en mouvement, ou qu’elle soit illisible. Veillez à
surveiller visuellement tout autour du véhicule, tant en vision directe
qu’avec les rétroviseurs, avant d’entamer la manœuvre.
● Si vous remplacez les pneus par d’autres de dimensions différentes, la
position des lignes fixes de guidage affichées à l’écran est susceptible de
ne plus être la même.
● La caméra est équipée d’une optique spéciale. Les distances telles
qu’elles apparaissent à l’image affichée à l’écran entre les obstacles et les
pétions ne rendent pas compte des distances réelles. ( P. 256)
NOTE
■Comment utiliser la caméra
●Il peut arriver dans les cas suivants que le système de rétrovision sur
écran ne fonctionne pas normalement.
• Si le véhicule a subi un choc à l’arrière, la position et l’angle de fixation
de la caméra risquent d’avoir changé.
• La caméra étant étanche à l’eau, il ne faut pas la démonter, la mettre en pièces ou la modifier. Son fonctionnement pourrait s’en trouver altéré.
• Pour nettoyer l’objectif de la caméra, lavez la caméra à grande eau et
essuyez-la avec un chiffon doux et humide. Tout frottement appuyé de
l’objectif de la caméra peut le rayer et le rendre incapable de
transmettre une image claire.
• Ne pas laisser adhérer à la caméra un solvant organique, un produit lustrant, un produit lave-vitres ou un traitement pour vitres. Si cela se
produit, nettoyez dès que possible.
• En cas de variation brutale de température, par exemple lorsque de l’eau chaude est versée sur le véhicule par temps froid, le système peut
ne pas fonctionner normalement.
• Lorsque vous lavez le véhicule, n’approchez pas la lance à eau trop près de la caméra ou de la zone correspondante. En effet, la caméra
risquerait ensuite de ne plus fonctionner normalement.
● Ne pas faire subir de choc violent à la caméra, sous peine de causer son
mauvais fonctionnement. Si cela arrive, faites contrôler le véhicule par
votre concessionnaire Toyota dans les plus brefs délais.
