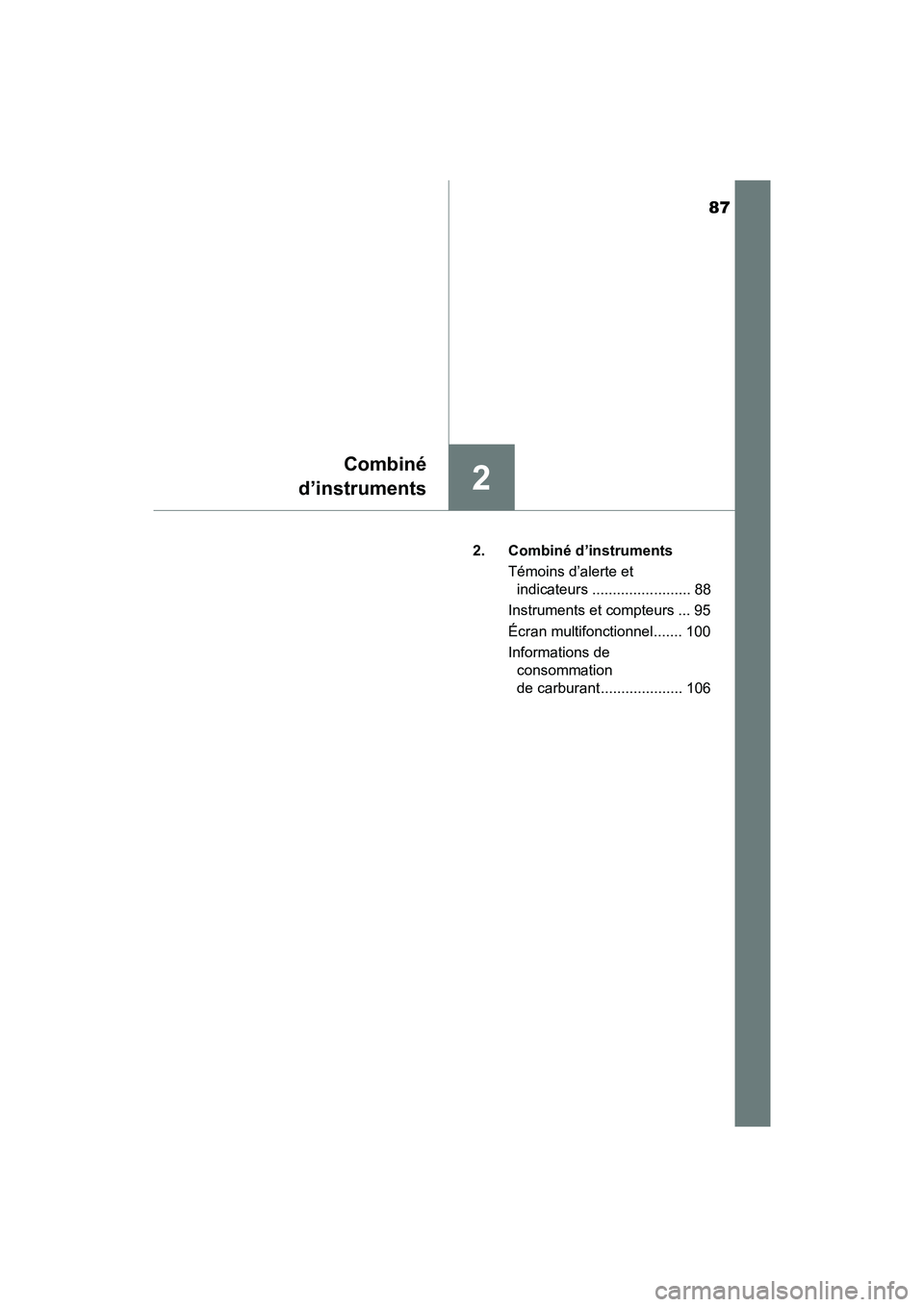

2017 TOYOTA TACOMA Manuel du propriétaire (in French)

87
Combiné
d’instruments
2
TACOMA_OM_USA_OM04013D 2. Combiné d’instruments
Témoins d’alerte et indicateurs ........................ 88
Instruments et compteurs ... 95
Écran multifonctionnel....... 100
Informations de consommation
de carburant .................... 106

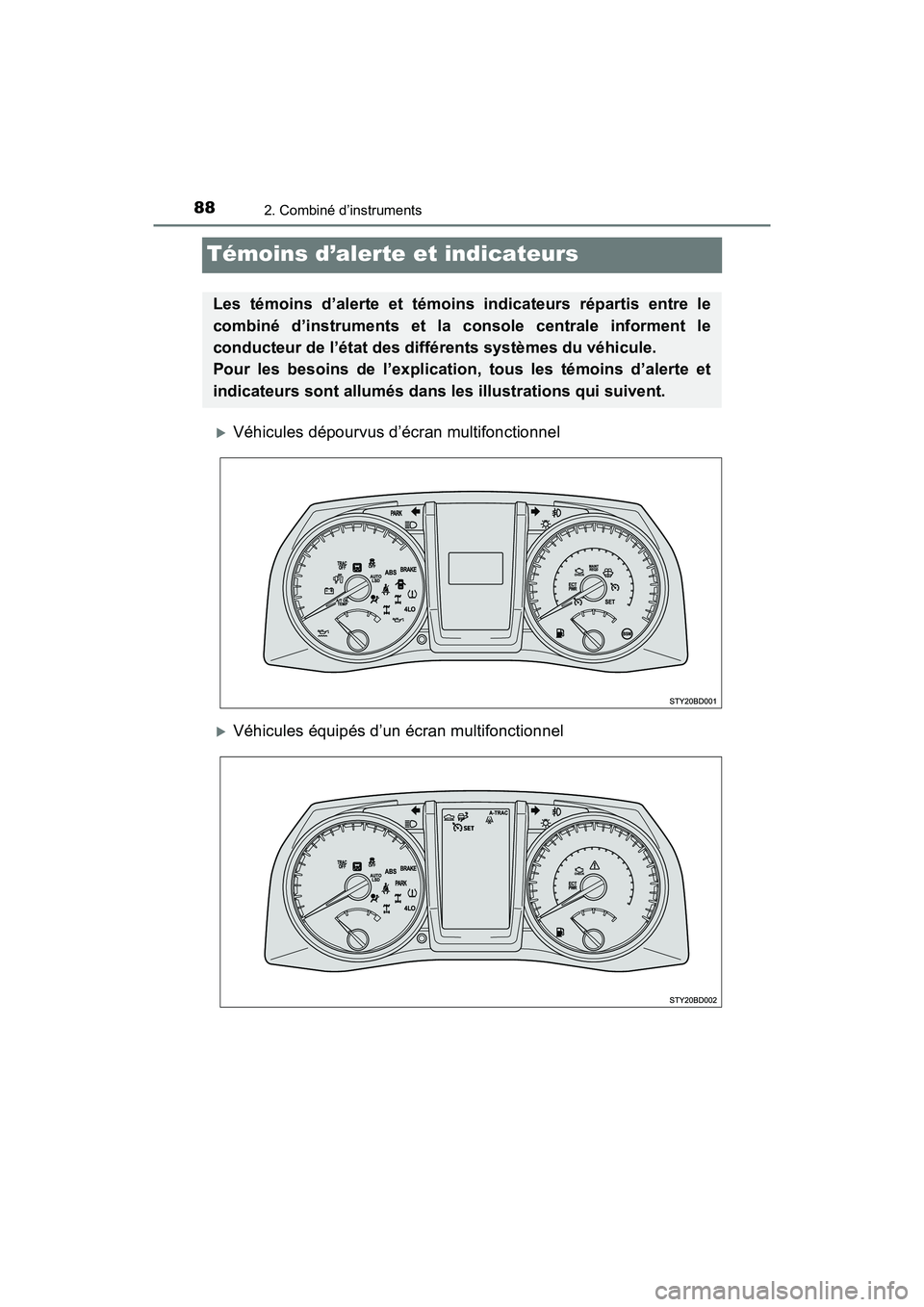

882. Combiné d’instruments
TACOMA_OM_USA_OM04013D
Témoins d’alerte et indicateurs
Véhicules dépourvus d’écran multifonctionnel
Véhicules équipés d’un écran multifonctionnel
Les témoins d’alerte et témoins indicateurs répartis entre le
combiné d’instruments et la console centrale informent le
conducteur de l’état des différents systèmes du véhicule.
Pour les besoins de l’explication, tous les témoins d’alerte et
indicateurs sont allumés dans les illustrations qui suivent.

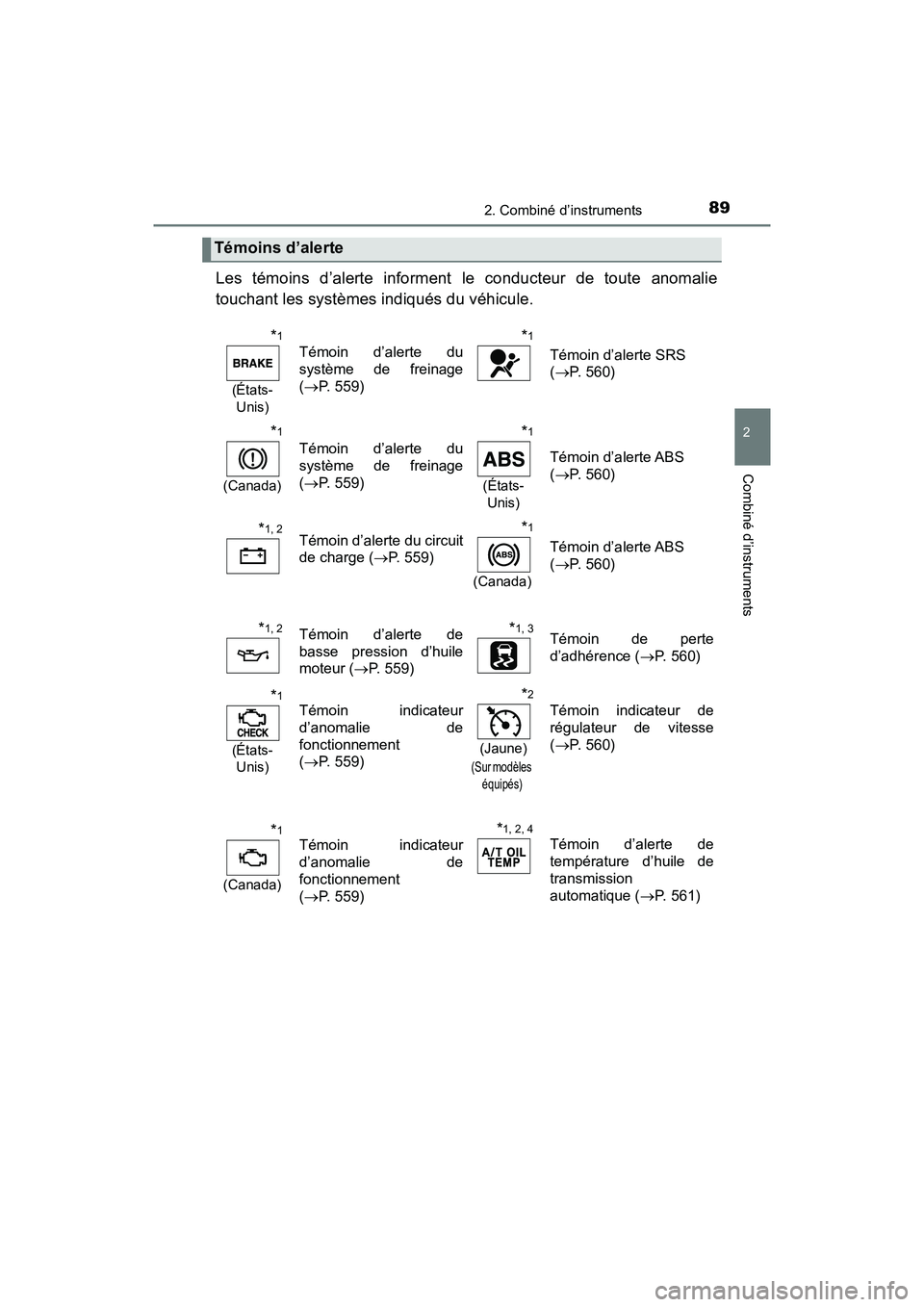

892. Combiné d’instruments
2
Combiné d’instruments
TACOMA_OM_USA_OM04013D
Les témoins d’alerte informent le conducteur de toute anomalie
touchant les systèmes indiqués du véhicule.
Témoins d’alerte
*1
(États-Unis)
Témoin d’alerte du
système de freinage
( P. 559)
*1
Témoin d’alerte SRS
( P. 560)
*1
(Canada)
Témoin d’alerte du
système de freinage
(P. 559)
*1
(États-
Unis)
Témoin d’alerte ABS
( P. 560)
*1, 2Témoin d’alerte du circuit
de charge ( P. 559)*1
(Canada)
Témoin d’alerte ABS
(P. 560)
*1, 2Témoin d’alerte de
basse pression d’huile
moteur ( P. 559)*1, 3Témoin de perte
d’adhérence ( P. 560)
*1
(États-
Unis)
Témoin indicateur
d’anomalie de
fonctionnement
( P. 559)
*2
(Jaune)
(Sur modèles
équipés)
Témoin indicateur de
régulateur de vitesse
(P. 560)
*1
(Canada)
Témoin indicateur
d’anomalie de
fonctionnement
(P. 559)
*1, 2, 4
Témoin d’alerte de
température d’huile de
transmission
automatique ( P. 561)

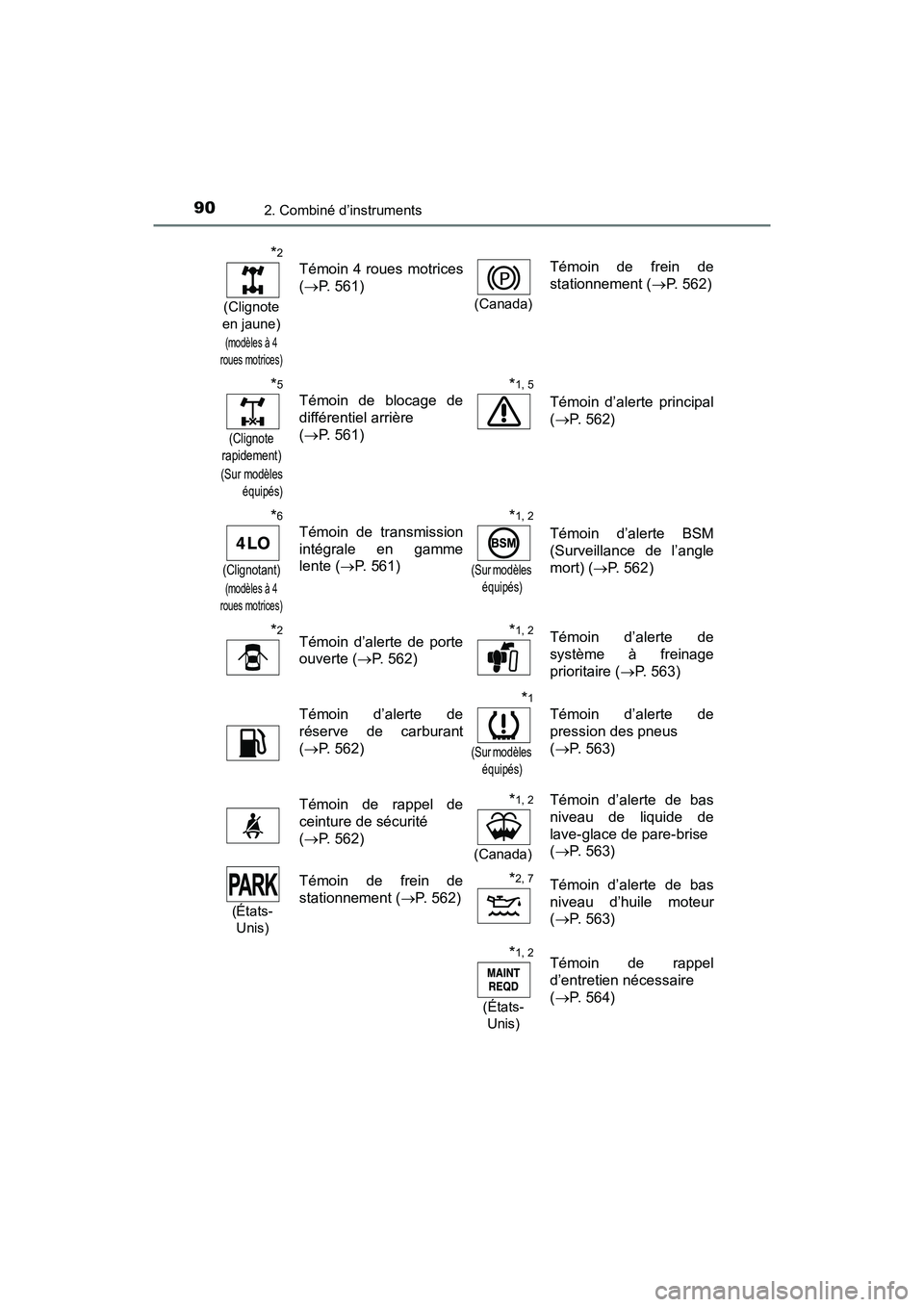

902. Combiné d’instruments
TACOMA_OM_USA_OM04013D
*2
(Clignote
en jaune)
(modèles à 4
roues motrices)
Témoin 4 roues motrices
( P. 561)
(Canada)
Témoin de frein de
stationnement ( P. 562)
*5
(Clignote
rapidement)
(Sur modèles équipés)
Témoin de blocage de
différentiel arrière
(P. 561)
*1, 5
Témoin d’alerte principal
( P. 562)
*6
(Clignotant)
(modèles à 4
roues motrices)
Témoin de transmission
intégrale en gamme
lente ( P. 561)
*1, 2
(Sur modèles
équipés)
Témoin d’alerte BSM
(Surveillance de l’angle
mort) ( P. 562)
*2Témoin d’alerte de porte
ouverte ( P. 562)*1, 2Témoin d’alerte de
système à freinage
prioritaire ( P. 563)
Témoin d’alerte de
réserve de carburant
(P. 562)
*1
(Sur modèles
équipés)
Témoin d’alerte de
pression des pneus
(P. 563)
Témoin de rappel de
ceinture de sécurité
(P. 562)*1, 2
(Canada)
Témoin d’alerte de bas
niveau de liquide de
lave-glace de pare-brise
( P. 563)
(États-
Unis)
Témoin de frein de
stationnement ( P. 562)*2, 7Témoin d’alerte de bas
niveau d’huile moteur
(P. 563)
*1, 2
(États-
Unis)
Témoin de rappel
d’entretien nécessaire
( P. 564)

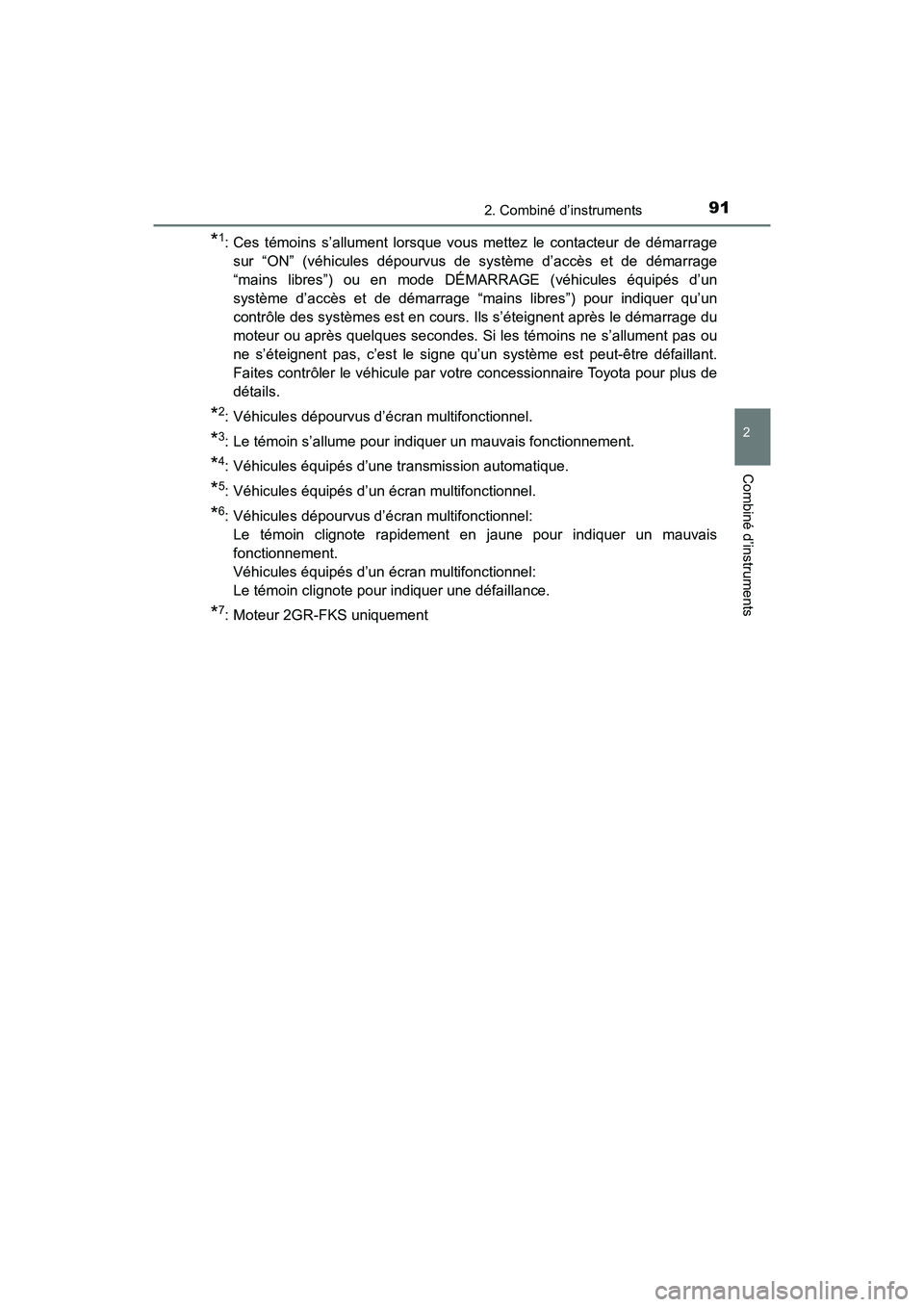

912. Combiné d’instruments
2
Combiné d’instruments
TACOMA_OM_USA_OM04013D
*1: Ces témoins s’allument lorsque vous mettez le contacteur de démarragesur “ON” (véhicules dépourvus de système d’accès et de démarrage
“mains libres”) ou en mode DÉ MARRAGE (véhicules équipés d’un
système d’accès et de démarrage “m ains libres”) pour indiquer qu’un
contrôle des systèmes est en cours. Ils s’éteignent après le démarrage du
moteur ou après quelques secondes. Si les témoins ne s’allument pas ou
ne s’éteignent pas, c’est le signe qu’un système est peut-être défaillant.
Faites contrôler le véhicule par votre concessionnaire Toyota pour plus de
détails.
*2: Véhicules dépourvus d’écran multifonctionnel.
*3: Le témoin s’allume pour indiquer un mauvais fonctionnement.
*4: Véhicules équipés d’une transmission automatique.
*5: Véhicules équipés d’un écran multifonctionnel.
*6: Véhicules dépourvus d’écran multifonctionnel: Le témoin clignote rapidement en jaune pour indiquer un mauvais
fonctionnement.
Véhicules équipés d’un écran multifonctionnel:
Le témoin clignote pour indiquer une défaillance.
*7: Moteur 2GR-FKS uniquement

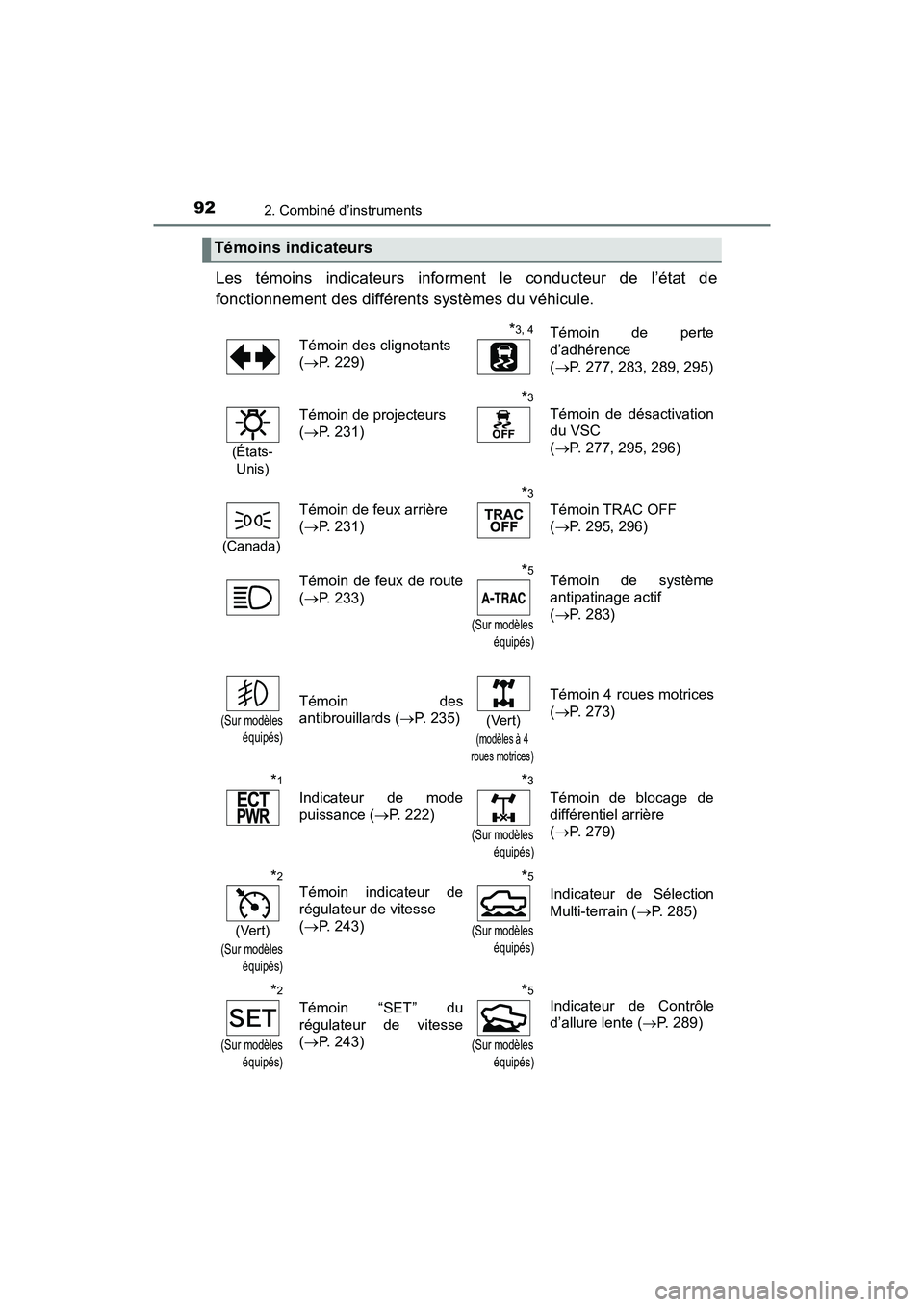

922. Combiné d’instruments
TACOMA_OM_USA_OM04013D
Les témoins indicateurs informent le conducteur de l’état de
fonctionnement des différents systèmes du véhicule.
Témoins indicateurs
Témoin des clignotants
(P. 229)*3, 4Témoin de perte
d’adhérence
( P. 277, 283, 289, 295)
(États-
Unis)
Témoin de projecteurs
( P. 231)
*3
Témoin de désactivation
du VSC
( P. 277, 295, 296)
(Canada)
Témoin de feux arrière
(P. 231)
*3
Témoin TRAC OFF
( P. 295, 296)
Témoin de feux de route
( P. 233)
*5
(Sur modèles
équipés)
Témoin de système
antipatinage actif
(P. 283)
(Sur modèles
équipés)
Témoin des
antibrouillards ( P. 235)
(Vert)
(modèles à 4
roues motrices)
Témoin 4 roues motrices
( P. 273)
*1
Indicateur de mode
puissance ( P. 222)
*3
(Sur modèles
équipés)
Témoin de blocage de
différentiel arrière
(P. 279)
*2
(Vert)
(Sur modèles
équipés)
Témoin indicateur de
régulateur de vitesse
(P. 243)*5
(Sur modèles
équipés)
Indicateur de Sélection
Multi-terrain ( P. 285)
*2
(Sur modèles
équipés)
Témoin “SET” du
régulateur de vitesse
(P. 243)
*5
(Sur modèles
équipés)
Indicateur de Contrôle
d’allure lente ( P. 289)

932. Combiné d’instruments
2
Combiné d’instruments
TACOMA_OM_USA_OM04013D
*1: Véhicules équipés d’une transmission automatique.
*2: Sur les véhicules équipés d’un écran multifonctionnel, ce témoin s’allumeà ce dernier.
*3: Ces témoins s’allument lorsque vous mettez le contacteur de démarragesur “ON” (véhicules dépourvus de système d’accès et de démarrage
“mains libres”) ou en mode DÉ MARRAGE (véhicules équipés d’un
système d’accès et de démarrage “m ains libres”) pour indiquer qu’un
contrôle des systèmes est en cours. Ils s’éteignent après le démarrage du
moteur ou après quelques secondes. Si les témoins ne s’allument pas ou
ne s’éteignent pas, c’est le signe qu’un système est peut-être défaillant.
Faites contrôler le véhicule par votre concessionnaire Toyota pour plus de
détails.
*4: Le témoin clignote pour indiquer que le système est en action.
*5: Ce témoin s’allume à l’écran multifonctionnel.
*6: Lorsque la température extérieure es t inférieure à 37°F (3°C) environ, le
témoin clignote 10 fois environ, puis reste allumé en permanence.
*3Témoin “AUTO LSD”
( P. 277)*2, 6Témoin de basse
température extérieure
( P. 9 5 )
(modèles à 4
roues motrices)
Témoin de transmission
intégrale en gamme lente
( P. 273)
*7, 8
(Sur modèles
équipés)
Témoin BSM de
rétroviseur extérieur
(P. 263)
(États-
Unis)
Témoin de frein de
stationnement ( P. 230)
*9
(Sur modèles
équipés)
Témoin de sécurité
antivol ( P. 74, 83)
(Canada)
Témoin de frein de
stationnement ( P. 230)
Témoins “AIR BAG ON/OFF”
( P. 47)
*3, 9

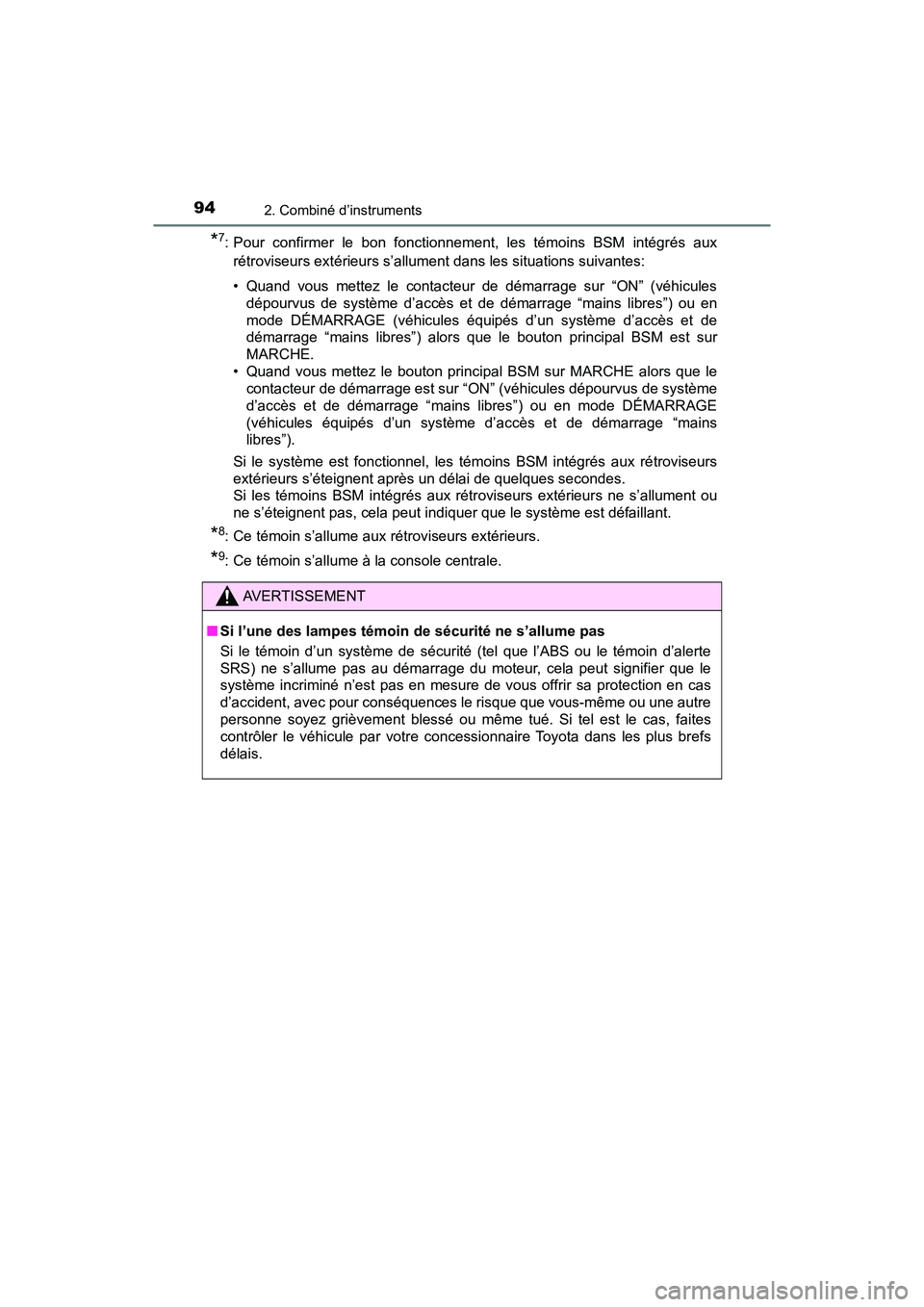

942. Combiné d’instruments
TACOMA_OM_USA_OM04013D
*7: Pour confirmer le bon fonctionnement, les témoins BSM intégrés auxrétroviseurs extérieurs s’allument dans les situations suivantes:
• Quand vous mettez le contacteur de démarrage sur “ON” (véhicules dépourvus de système d’accès et de démarrage “mains libres”) ou en
mode DÉMARRAGE (véhicules équipés d’un système d’accès et de
démarrage “mains libres”) alors que le bouton principal BSM est sur
MARCHE.
• Quand vous mettez le bouton principal BSM sur MARCHE alors que le contacteur de démarrage est sur “ON” (véhicules dépourvus de système
d’accès et de démarrage “mains libres”) ou en mode DÉMARRAGE
(véhicules équipés d’un système d’accès et de démarrage “mains
libres”).
Si le système est fonctionnel, les témoins BSM intégrés aux rétroviseurs
extérieurs s’éteignent après un délai de quelques secondes.
Si les témoins BSM intégrés aux rétroviseurs extérieurs ne s’allument ou
ne s’éteignent pas, cela peut indiquer que le système est défaillant.
*8: Ce témoin s’allume aux rétroviseurs extérieurs.
*9: Ce témoin s’allume à la console centrale.
AVERTISSEMENT
■ Si l’une des lampes témoin de sécurité ne s’allume pas
Si le témoin d’un système de sécurité (tel que l’ABS ou le témoin d’alerte
SRS) ne s’allume pas au démarrage du moteur, cela peut signifier que le
système incriminé n’est pas en mesure de vous offrir sa protection en cas
d’accident, avec pour conséquences le risque que vous-même ou une autre
personne soyez grièvement blessé ou même tué. Si tel est le cas, faites
contrôler le véhicule par votre concessionnaire Toyota dans les plus brefs
délais.
