2017 MAZDA MODEL 2 Betriebsanleitung (in German)

8–30
BEMERKUNGEN

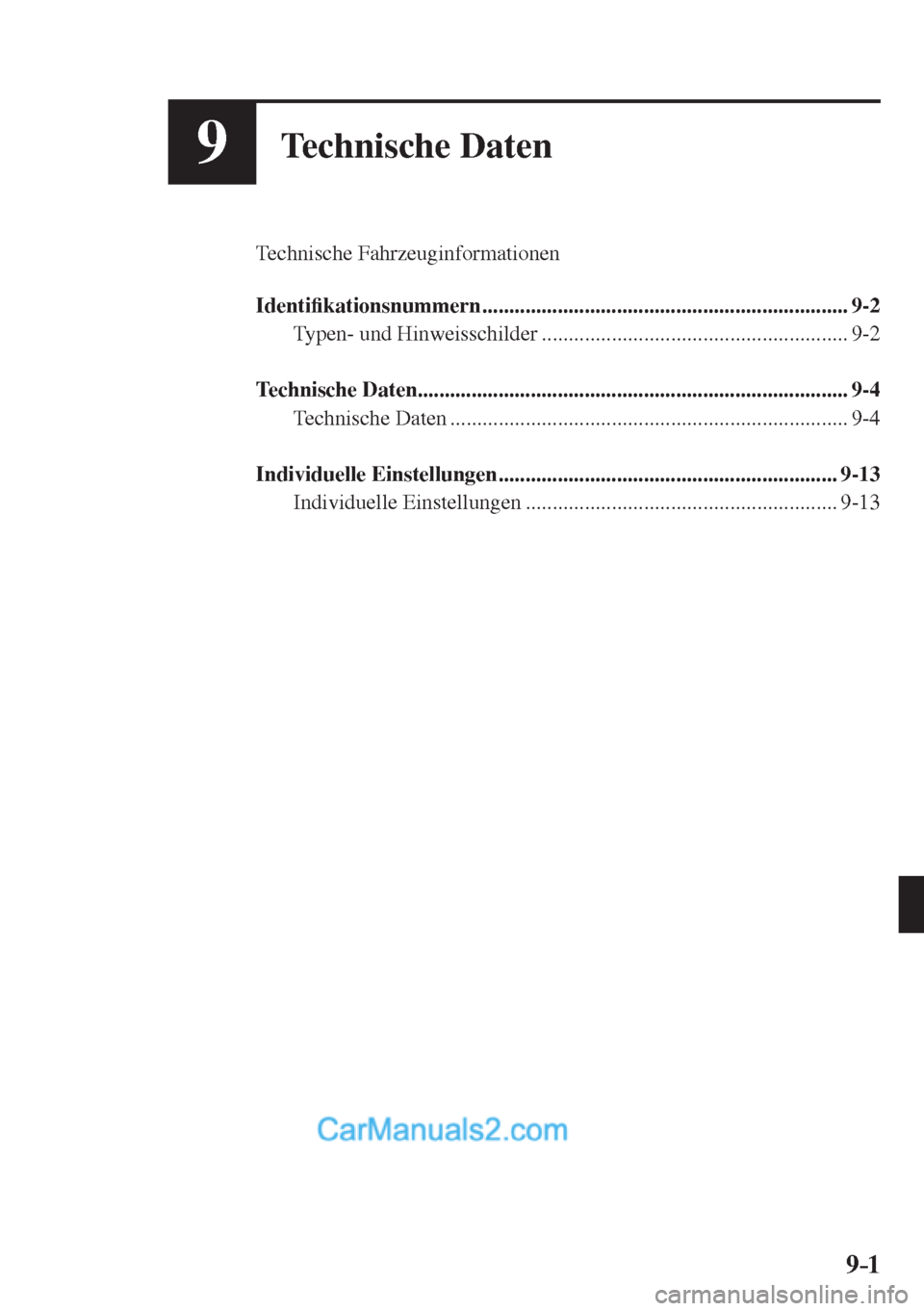

9–1
9Technische Daten
Technische Fahrzeuginformationen

Identi¿ kationsnummern .................................................................... 9-2
Typen- und Hinweisschilder ......................................................... 9-2

Technische Daten ................................................................................ 9-4
Technische Daten .......................................................................... 9-4

Individuelle Einstellungen ............................................................... 9-13
Individuelle Einstellungen .......................................................... 9-13

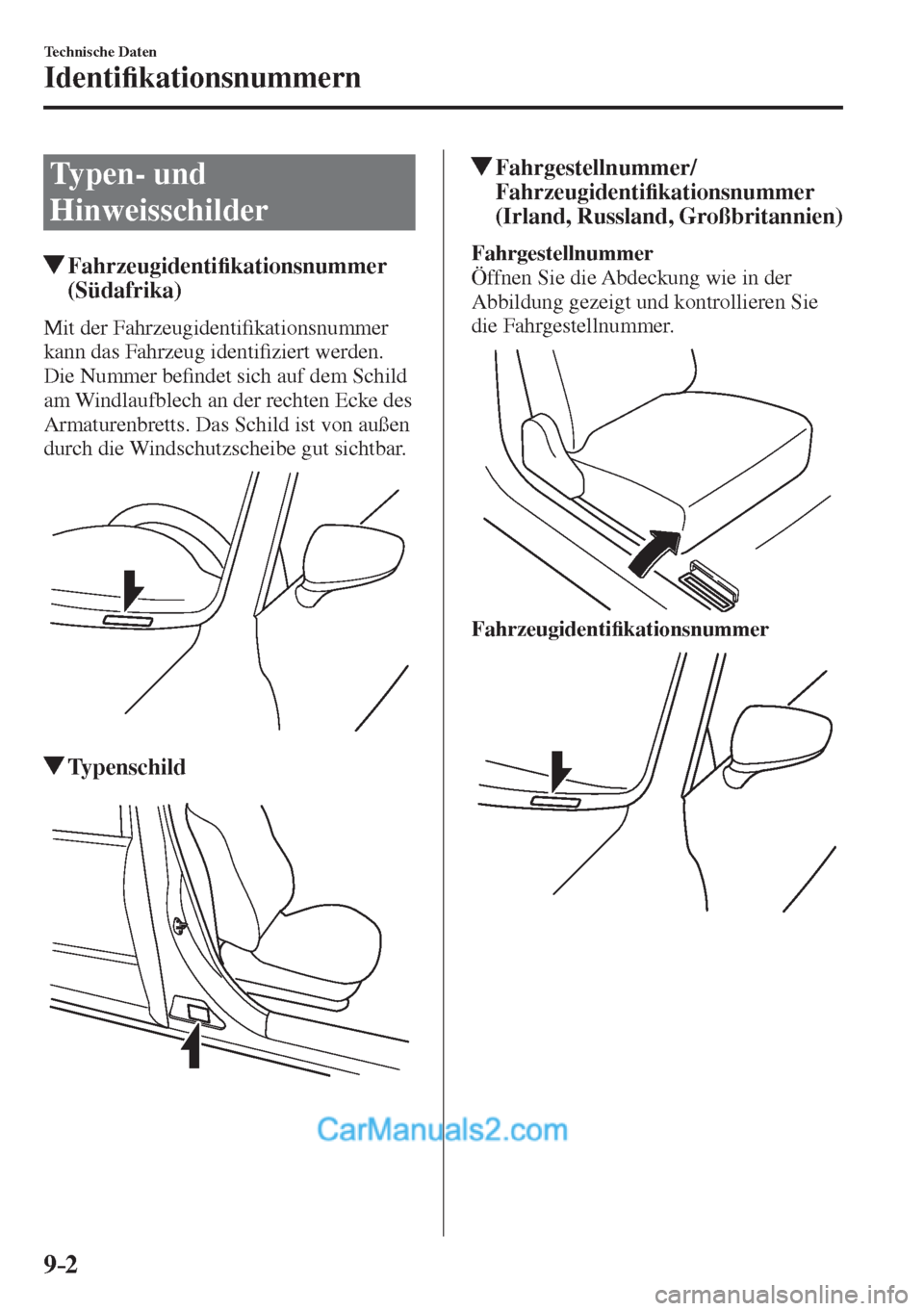

9–2
Technische Daten
Identi¿ kationsnummern
Typen- und
Hinweisschilder
Fahrzeugidenti¿ kationsnummer
(Südafrika)
Mit der Fahrzeugidenti¿ kationsnummer
kann das Fahrzeug identi¿ ziert werden.
Die Nummer be¿ ndet sich auf dem Schild
am Windlaufblech an der rechten Ecke des
Armaturenbretts. Das Schild ist von außen
durch die Windschutzscheibe gut sichtbar.


Typenschild

Fahrgestellnummer/
Fahrzeugidenti¿ kationsnummer
(Irland, Russland, Großbritannien)
Fahrgestellnummer
Öffnen Sie die Abdeckung wie in der
Abbildung gezeigt und kontrollieren Sie
die Fahrgestellnummer.


Fahrzeugidenti¿ kationsnummer

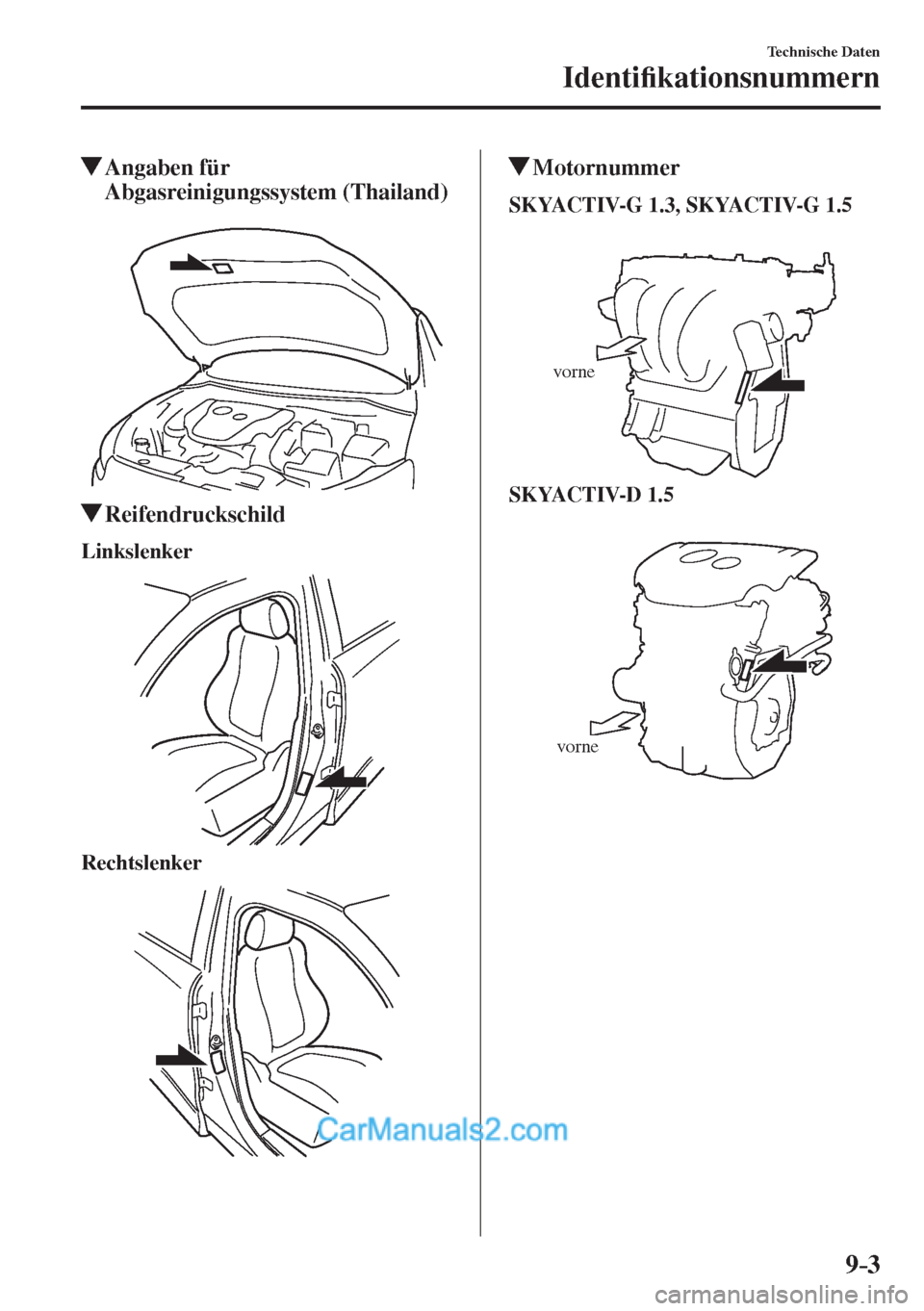

9–3
Technische Daten
Identi¿ kationsnummern
Angaben für
Abgasreinigungssystem (Thailand)

Reifendruckschild
Linkslenker


Rechtslenker


Motornummer
SKYACTIV-G 1.3, SKYACTIV-G 1.5


vorne

SKYACTIV-D 1.5


vorne

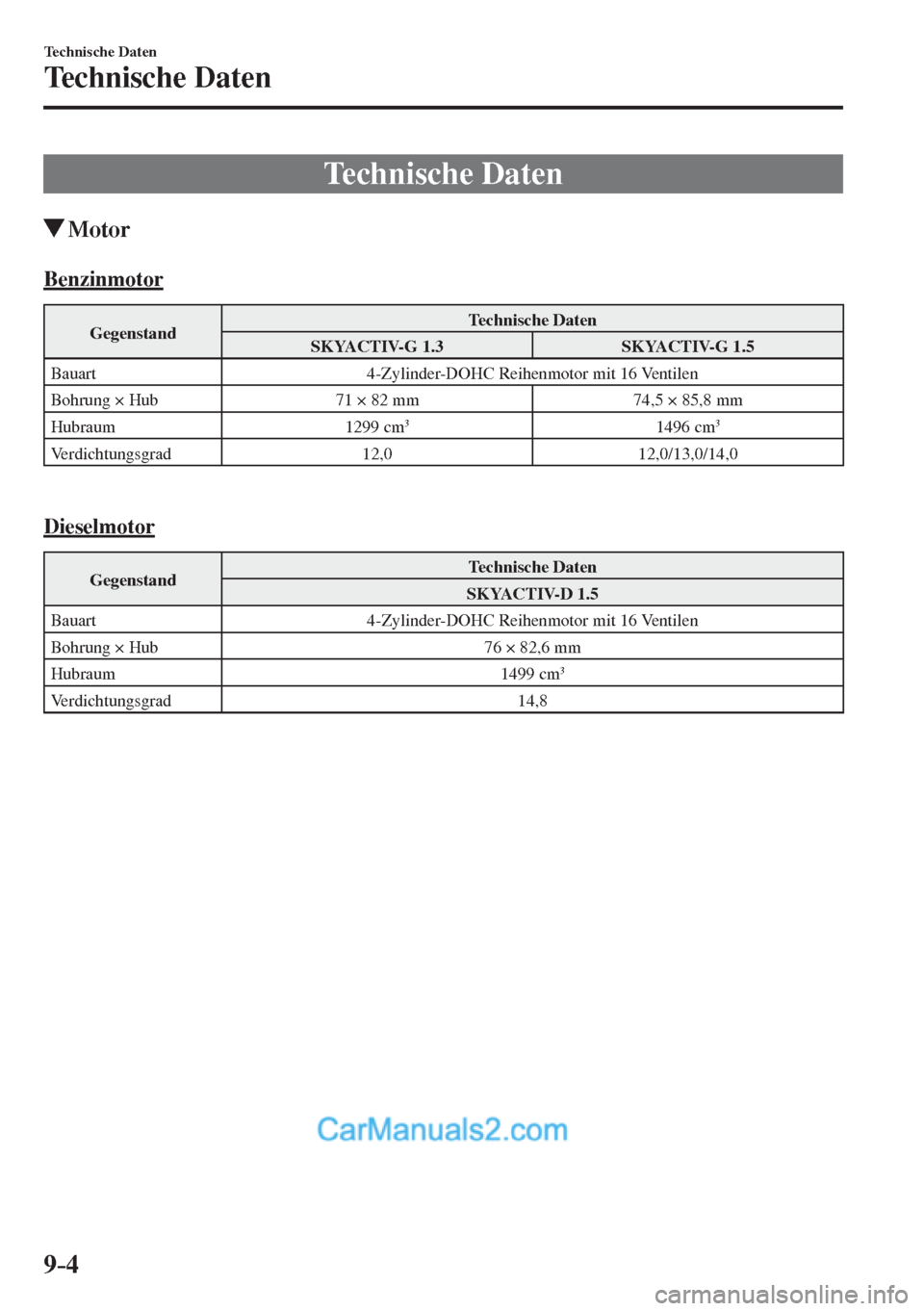

9–4
Technische Daten
Technische Daten
Technische Daten
Motor
Benzinmotor
Gegenstand Technische Daten
SKYACTIV-G 1.3 SKYACTIV-G 1.5
Bauart 4-Zylinder-DOHC Reihenmotor mit 16 Ventilen
Bohrung × Hub 71 × 82 mm 74,5 × 85,8 mm
Hubraum 1299 cm
3 1496 cm 3
Verdichtungsgrad 12,0 12,0/13,0/14,0

Dieselmotor
Gegenstand Technische Daten
SKYACTIV-D 1.5
Bauart 4-Zylinder-DOHC Reihenmotor mit 16 Ventilen
Bohrung × Hub 76 × 82,6 mm
Hubraum 1499 cm
3
Verdichtungsgrad 14,8

9–5
Technische Daten
Technische Daten
Elektrische Anlage
Batterie
Klassi¿ zierung Technische Daten
SKYACTIV-G 1.3 Q-85 *1
SKYACTIV-G 1.5 N-55 (S) *1 oder Q-85 *1
12V-60Ah/20 Std. *2
SKYACTIV-D 1.5 S-95 *1 oder Q-85 *1
*1 N-55 (S), Q-85 oder S-95 ist für die Systeme i-stop (FOR STOP & START)/i-ELOOP. Für einen richtigen
Betrieb der Systeme i-stop (FOR STOP & START)/i-ELOOP sollte nur N-55 (S), Q-85 oder S-95 verwendet
werden. Für Einzelheiten wenden Sie sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
*2 Nicht für das i-stop-System/i-ELOOP-System.


Zündkerzen
Klassi¿ zierung Technische Daten
SKYACTIV-G 1.3,
SKYACTIV-G 1.5 LP
*1 Mazda-Original-
Zündkerzen *2 P51R-18-110
SKYACTIV-G 1.5 MP *1 ,
SKYACTIV-G 1.5 HP *1 Mazda-Original-
Zündkerzen *2 PE5R-18-110 oder PE5S-18-110
*1 Der Buchstabe am Ende des Motortyps haben die folgende Bedeutung:
LP: Geringe Leistung
MP: Mittlere Leistung
HP: Hohe Leistung
*2 Die Zündkerzen sind für eine optimale Leistung von SKYACTIV-G. Für Einzelheiten wenden Sie sich an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.


VORSICHT
Für das Reinigen von Iridiumkerzen dürfen keine Drahtbürsten verwendet werden. Die
Beschichtung der Iridiumlegierung und der Platinspitzen kann beschädigt werden.

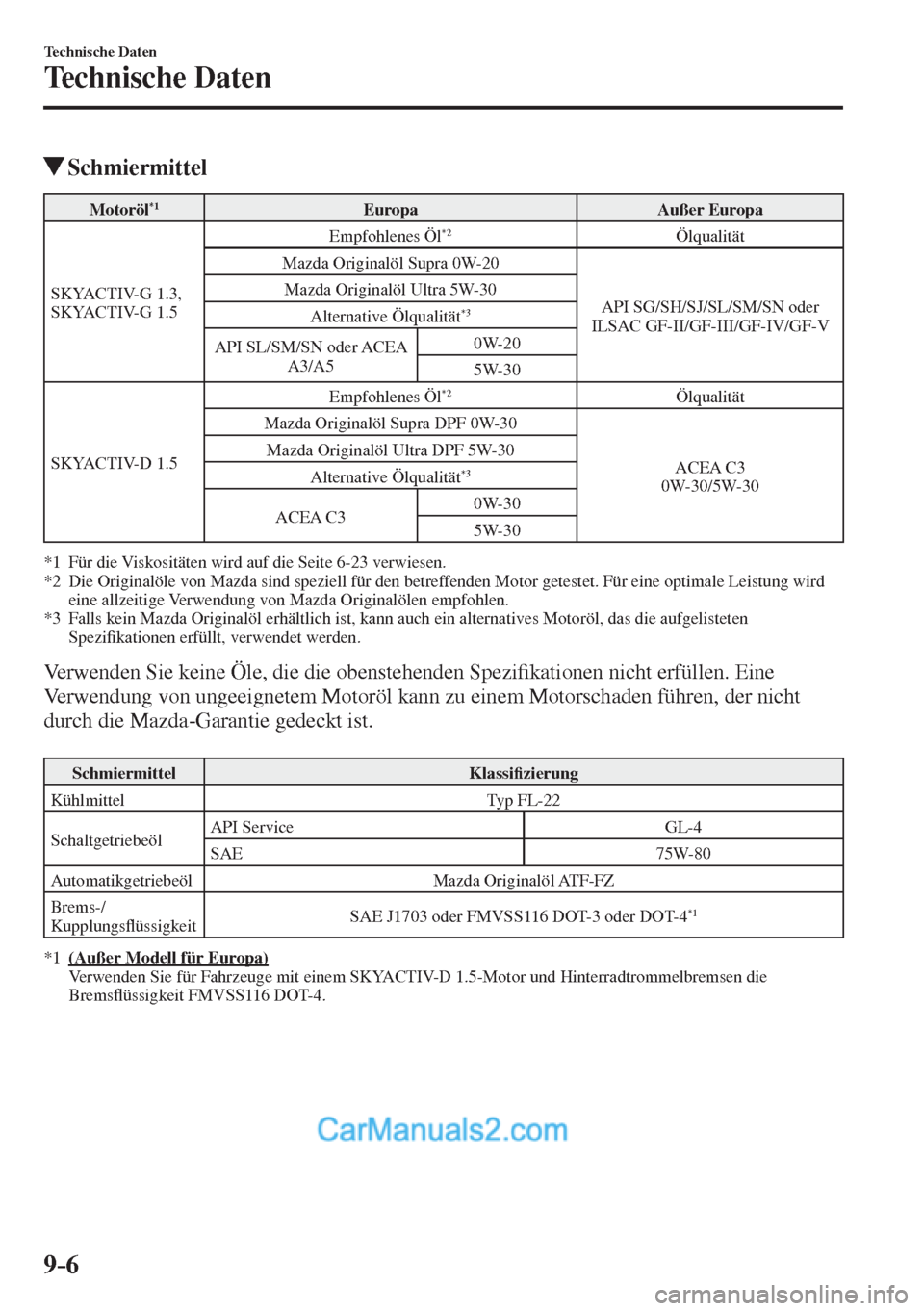

9–6
Technische Daten
Technische Daten
Schmiermittel
Motoröl *1 Europa Außer Europa
SKYACTIV-G 1.3,
SKYACTIV-G 1.5 Empfohlenes Öl *2 Ölqualität
Mazda Originalöl Supra 0W-20
API SG/SH/SJ/SL/SM/SN oder
ILSAC GF-II/GF-III/GF-IV/GF-V Mazda Originalöl Ultra 5W-30
Alternative Ölqualität
*3
API SL/SM/SN oder ACEA
A3/A5 0W-20
5W-30
SKYACTIV-D 1.5 Empfohlenes Öl
*2 Ölqualität
Mazda Originalöl Supra DPF 0W-30
ACEA C3
0W-30 / 5W-30 Mazda Originalöl Ultra DPF 5W-30
Alternative Ölqualität
*3
ACEA C3 0W-30
5W-30
*1 Für die Viskositäten wird auf die Seite 6-23 verwiesen.
*2 Die Originalöle von Mazda sind speziell für den betreffenden Motor getestet. Für eine optimale Leistung wird
eine allzeitige Verwendung von Mazda Originalölen empfohlen.
*3 Falls kein Mazda Originalöl erhältlich ist, kann auch ein alternatives Motoröl, das die aufgelisteten
Spezi¿ kationen erfüllt, verwendet werden.

Verwenden Sie keine Öle, die die obenstehenden Spezi¿ kationen nicht erfüllen. Eine
Verwendung von ungeeignetem Motoröl kann zu einem Motorschaden führen, der nicht
durch die Mazda-Garantie gedeckt ist.

Schmiermittel Klassi¿ zierung
Kühlmittel Typ FL-22
Schaltgetriebeöl API Service GL-4
SAE 75W-80
Automatikgetriebeöl Mazda Originalöl ATF-FZ
Brems-/
KupplungsÀ üssigkeit SAE J1703 oder FMVSS116 DOT-3 oder DOT-4
*1
* 1 (Außer Modell für Europa)
Verwenden Sie für Fahrzeuge mit einem SKYACTIV-D 1.5-Motor und Hinterradtrommelbremsen die
BremsÀ üssigkeit FMVSS116 DOT-4.

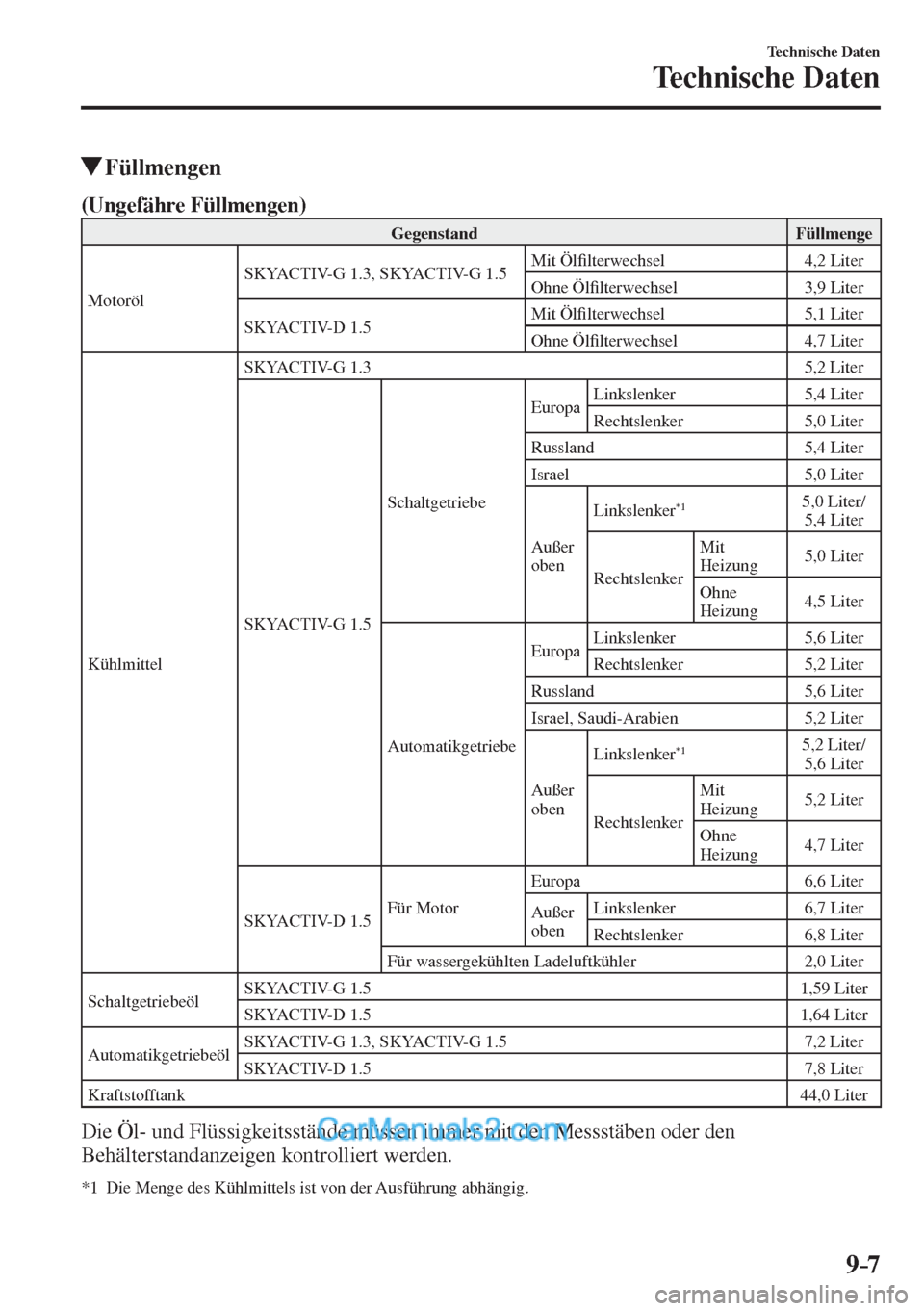

9–7
Technische Daten
Technische Daten
Füllmengen
(Ungefähre Füllmengen)
Gegenstand Füllmenge
Motoröl SKYACTIV-G 1.3, SKYACTIV-G 1.5 Mit Öl¿ lterwechsel 4,2 Liter
Ohne Öl¿ lterwechsel 3,9 Liter
SKYACTIV-D 1.5 Mit Öl¿ lterwechsel 5,1 Liter
Ohne Öl¿ lterwechsel 4,7 Liter
Kühlmittel SKYACTIV-G 1.3 5,2 Liter
SKYACTIV-G 1.5 Schaltgetriebe Europa Linkslenker 5,4 Liter
Rechtslenker 5,0 Liter
Russland 5,4 Liter
Israel 5,0 Liter
Außer
oben Linkslenker
*1 5,0 Liter/
5,4 Liter
Rechtslenker Mit
Heizung 5,0 Liter
Ohne
Heizung 4,5 Liter
Automatikgetriebe Europa Linkslenker 5,6 Liter
Rechtslenker 5,2 Liter
Russland 5,6 Liter
Israel, Saudi-Arabien 5,2 Liter
Außer
oben Linkslenker
*1 5,2 Liter/
5,6 Liter
Rechtslenker Mit
Heizung 5,2 Liter
Ohne
Heizung 4,7 Liter
SKYACTIV-D 1.5 Für Motor Europa 6,6 Liter
Außer
oben Linkslenker 6,7 Liter
Rechtslenker 6,8 Liter
Für wassergekühlten Ladeluftkühler 2,0 Liter
Schaltgetriebeöl SKYACTIV-G 1.5 1,59 Liter
SKYACTIV-D 1.5 1,64 Liter
Automatikgetriebeöl SKYACTIV-G 1.3, SKYACTIV-G 1.5 7,2 Liter
SKYACTIV-D 1.5 7,8 Liter
Kraftstofftank 44,0 Liter
Die Öl- und Flüssigkeitsstände müssen immer mit den Messstäben oder den
Behälterstandanzeigen kontrolliert werden.
*1 Die Menge des Kühlmittels ist von der Ausführung abhängig.
