2017 MAZDA MODEL 2 Betriebsanleitung (in German)

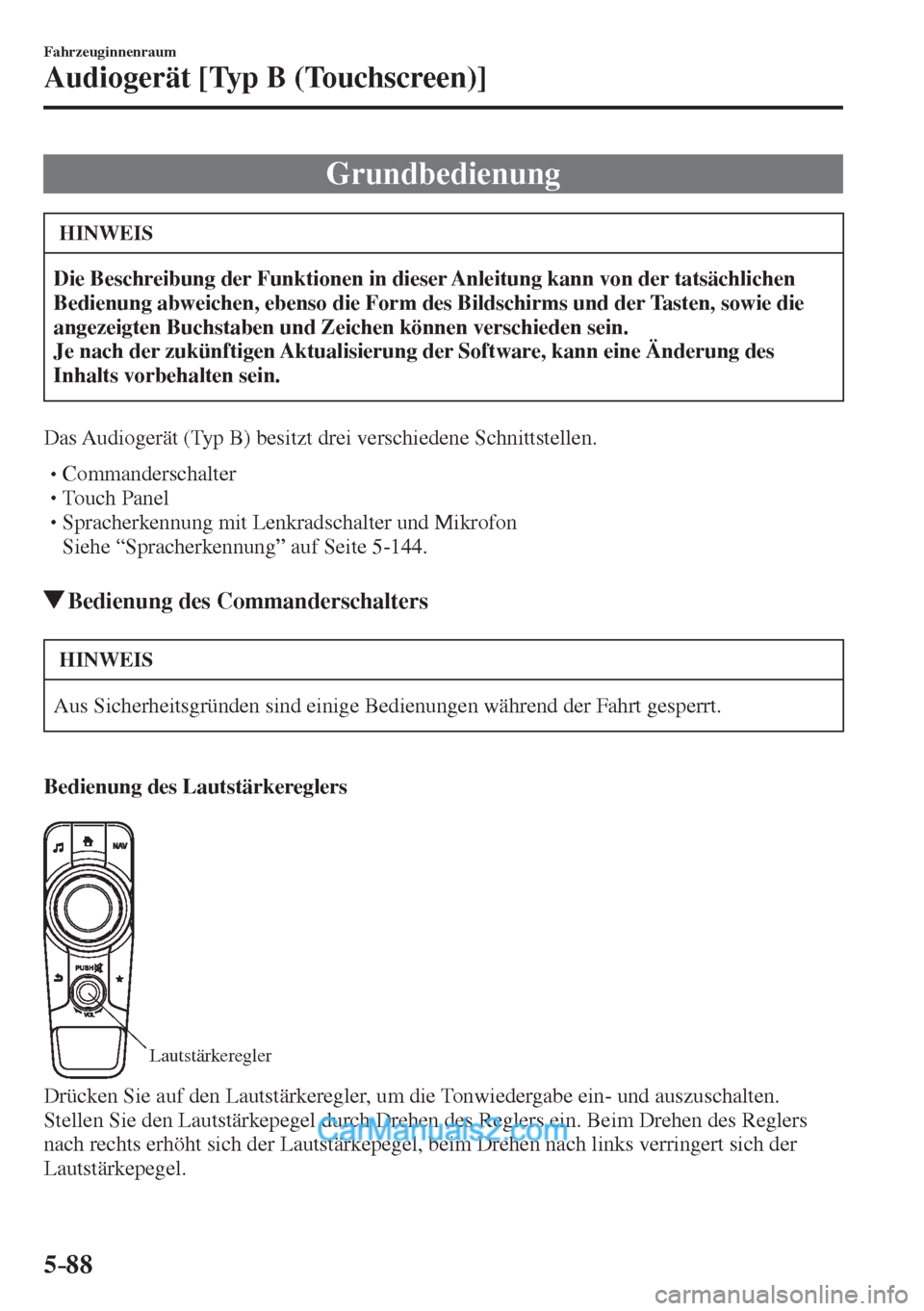

5–88
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Grundbedienung
HINWEIS
Die Beschreibung der Funktionen in dieser Anleitung kann von der tatsächlichen
Bedienung abweichen, ebenso die Form des Bildschirms und der Tasten, sowie die
angezeigten Buchstaben und Zeichen können verschieden sein.
Je nach der zukünftigen Aktualisierung der Software, kann eine Änderung des
Inhalts vorbehalten sein.
Das Audiogerät (Typ B) besitzt drei verschiedene Schnittstellen.



 Commanderschalter



 Touch Panel



 Spracherkennung mit Lenkradschalter und Mikrofon
 Siehe “Spracherkennung” auf Seite 5-144 .
Bedienung des Commanderschalters
HINWEIS
Aus Sicherheitsgründen sind einige Bedienungen während der Fahrt gesperrt.
Bedienung des Lautstärkereglers

Lautstärkeregler
Drücken Sie auf den Lautstärkeregler, um die Tonwiedergabe ein- und auszuschalten.
Stellen Sie den Lautstärkepegel durch Drehen des Reglers ein. Beim Drehen des Reglers
nach rechts erhöht sich der Lautstärkepegel, beim Drehen nach links verringert sich der
Lautstärkepegel.

5–89
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Schalter um den Commanderknopf


Die folgenden Bedienungen lassen sich durch Drücken der Schalter um den
Commanderknopf vornehmen.

: Anzeige des Hauptbildschirms.

: Anzeige des Unterhaltungsbildschirms.

: Anzeige des Navigationsbildschirms (nur Fahrzeuge mit Navigationssystem). Für die
Bedienung des Navigationsbildschirms wird auf die Bedienungsanleitung des
Navigationssystems verwiesen. Falls keine SD-Karte für das Navigationssystem
eingesetzt ist, wird die Fahrtrichtung mit dem Kompass angezeigt.

: Anzeige des Favoritenbildschirms. Lange drücken, um bestimmte Einstellungen als
Favoriten abzuspeichern. (Das Radio, das Telefonbuch und die Navigationsziele lassen
sich programmieren.)

: Zurückschalten auf den vorherigen Bildschirm.

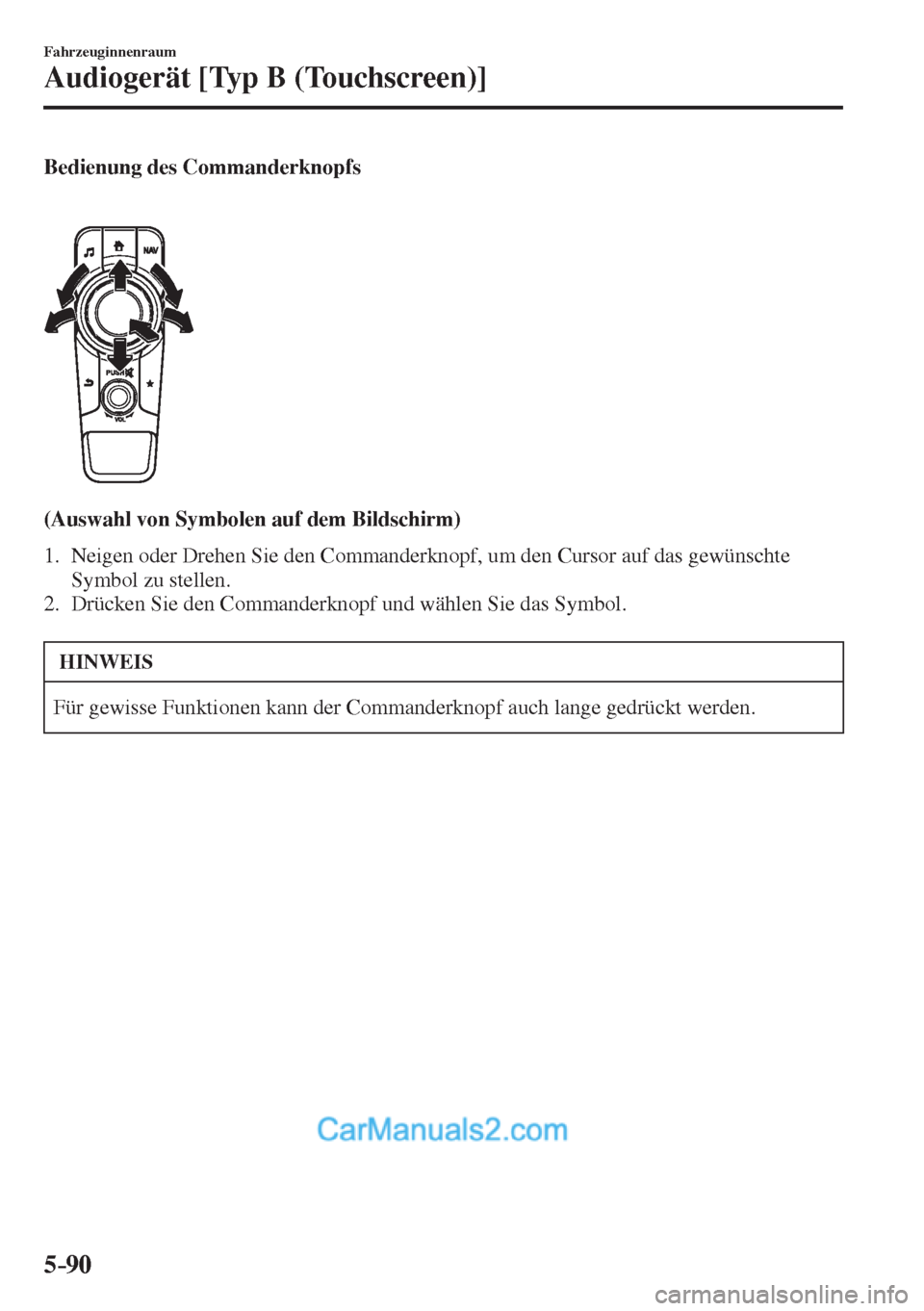

5–90
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Bedienung des Commanderknopfs



(Auswahl von Symbolen auf dem Bildschirm)
1. Neigen oder Drehen Sie den Commanderknopf, um den Cursor auf das gewünschte
Symbol zu stellen.
2. Drücken Sie den Commanderknopf und wählen Sie das Symbol.

HINWEIS
Für gewisse Funktionen kann der Commanderknopf auch lange gedrückt werden.

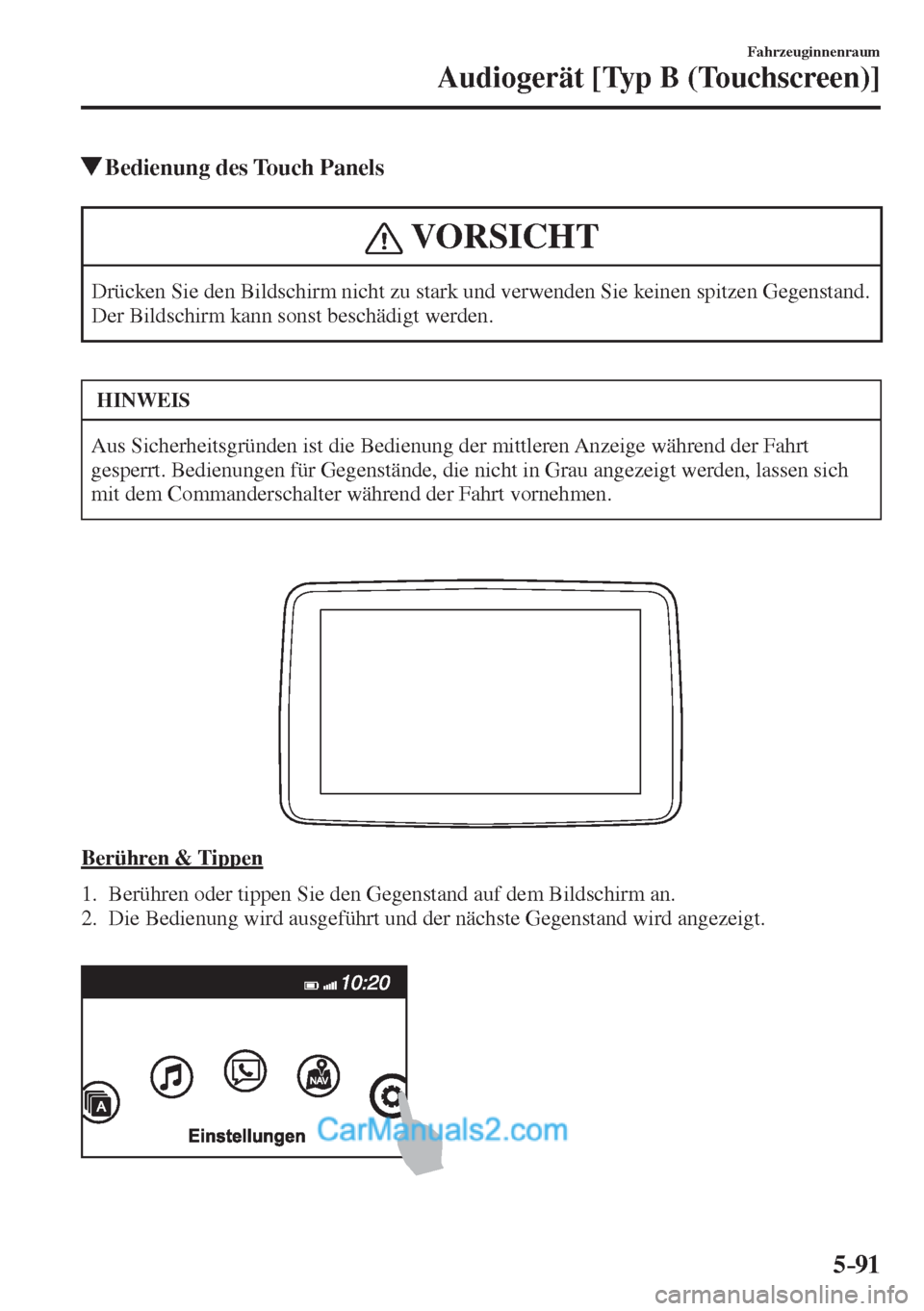

5–91
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Bedienung des Touch Panels
VORSICHT
Drücken Sie den Bildschirm nicht zu stark und verwenden Sie keinen spitzen Gegenstand.
Der Bildschirm kann sonst beschädigt werden.
HINWEIS
Aus Sicherheitsgründen ist die Bedienung der mittleren Anzeige während der Fahrt
gesperrt. Bedienungen für Gegenstände, die nicht in Grau angezeigt werden, lassen sich
mit dem Commanderschalter während der Fahrt vornehmen.



Berühren & Tippen
1. Berühren oder tippen Sie den Gegenstand auf dem Bildschirm an.
2. Die Bedienung wird ausgeführt und der nächste Gegenstand wird angezeigt.

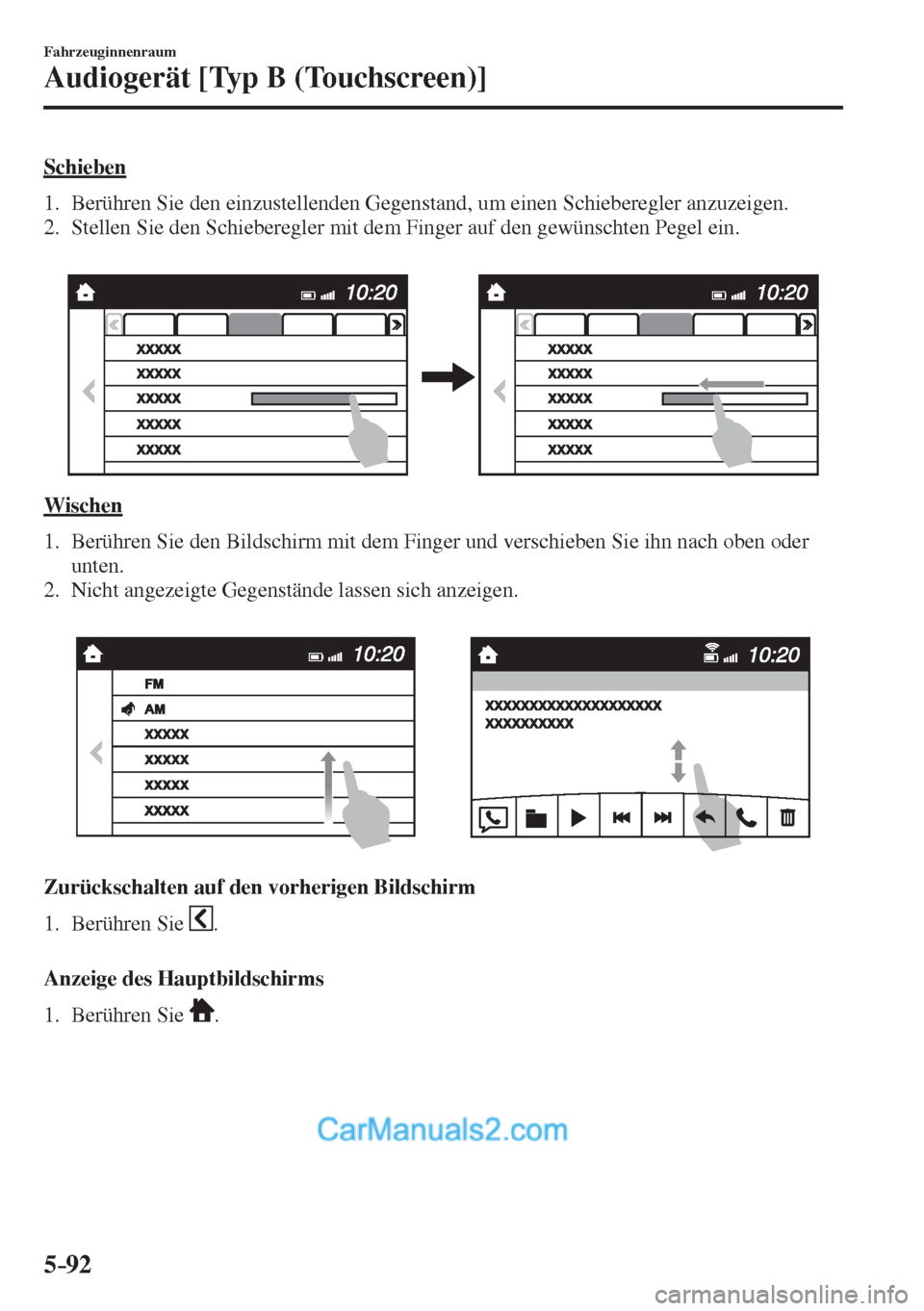

5–92
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Schieben
1. Berühren Sie den einzustellenden Gegenstand, um einen Schieberegler anzuzeigen.
2. Stellen Sie den Schieberegler mit dem Finger auf den gewünschten Pegel ein.



W i s c h e n
1. Berühren Sie den Bildschirm mit dem Finger und verschieben Sie ihn nach oben oder
unten.
2. Nicht angezeigte Gegenstände lassen sich anzeigen.



Zurückschalten auf den vorherigen Bildschirm
1. Berühren Sie
.
Anzeige des Hauptbildschirms
1. Berühren Sie
.

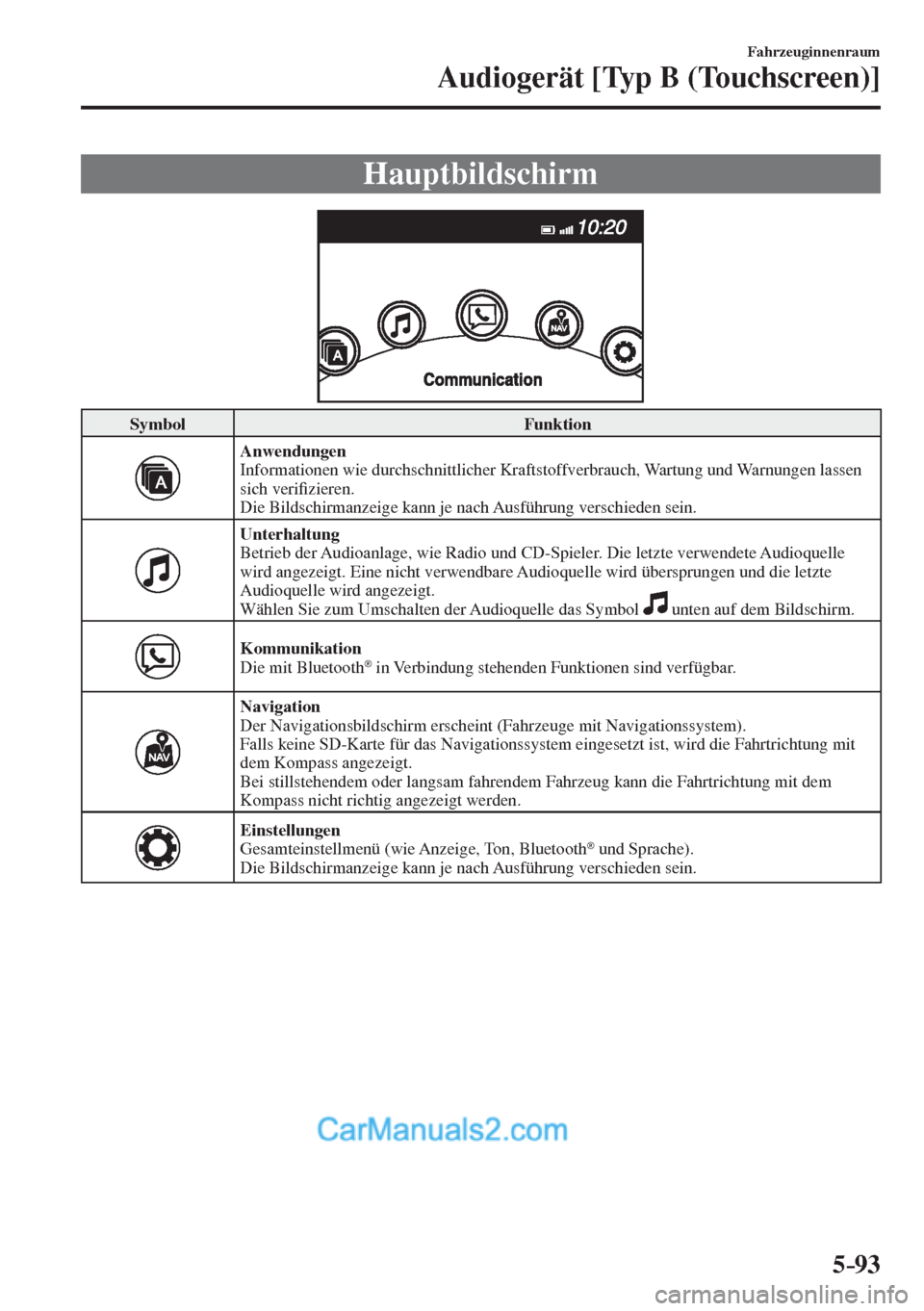

5–93
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Hauptbildschirm

Symbol Funktion

Anwendungen
Informationen wie durchschnittlicher Kraftstoffverbrauch, Wartung und Warnungen lassen
sich veri¿ zieren.
Die Bildschirmanzeige kann je nach Ausführung verschieden sein.

Unterhaltung
Betrieb der Audioanlage, wie Radio und CD-Spieler. Die letzte verwendete Audioquelle
wird angezeigt. Eine nicht verwendbare Audioquelle wird übersprungen und die letzte
Audioquelle wird angezeigt.
Wählen Sie zum Umschalten der Audioquelle das Symbol unten auf dem Bildschirm.

Kommunikation
Die mit Bluetooth ® in Verbindung stehenden Funktionen sind verfügbar.

Navigation
Der Navigationsbildschirm erscheint (Fahrzeuge mit Navigationssystem).
Falls keine SD-Karte für das Navigationssystem eingesetzt ist, wird die Fahrtrichtung mit
dem Kompass angezeigt.
Bei stillstehendem oder langsam fahrendem Fahrzeug kann die Fahrtrichtung mit dem
Kompass nicht richtig angezeigt werden.

Einstellungen
Gesamteinstellmenü (wie Anzeige, Ton, Bluetooth ® und Sprache).
Die Bildschirmanzeige kann je nach Ausführung verschieden sein.

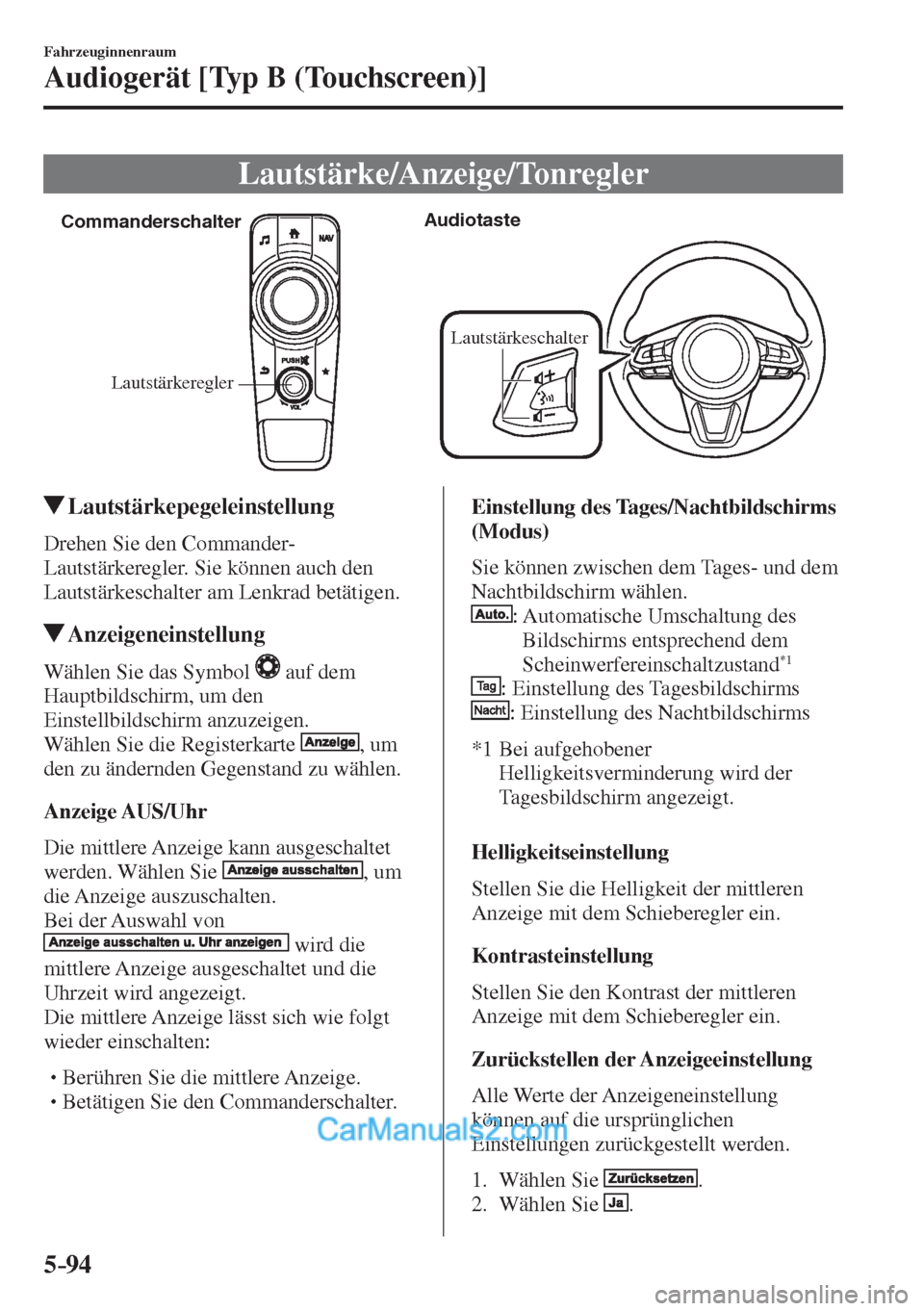

5–94
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Lautstärke/Anzeige/Tonregler

Lautstärkeregler CommanderschalterAudiotaste
Lautstärkeschalter

Lautstärkepegeleinstellung
Drehen Sie den Commander-
Lautstärkeregler. Sie können auch den
Lautstärkeschalter am Lenkrad betätigen.
Anzeigeneinstellung
Wählen Sie das Symbol auf dem
Hauptbildschirm, um den
Einstellbildschirm anzuzeigen.
Wählen Sie die Registerkarte
, um
den zu ändernden Gegenstand zu wählen.
Anzeige AUS/Uhr
Die mittlere Anzeige kann ausgeschaltet
werden. Wählen Sie
, um
die Anzeige auszuschalten.
Bei der Auswahl von

wird die
mittlere Anzeige ausgeschaltet und die
Uhrzeit wird angezeigt.
Die mittlere Anzeige lässt sich wie folgt
wieder einschalten:



 Berühren Sie die mittlere Anzeige.



 Betätigen Sie den Commanderschalter.
Einstellung des Tages/Nachtbildschirms
(Modus)
Sie können zwischen dem Tages- und dem
Nachtbildschirm wählen.

: Automatische Umschaltung des
Bildschirms entsprechend dem
Scheinwerfereinschaltzustand
*1

: Einstellung des Tagesbildschirms

: Einstellung des Nachtbildschirms
*1 Bei aufgehobener
Helligkeitsverminderung wird der
Tagesbildschirm angezeigt.

Helligkeitseinstellung
Stellen Sie die Helligkeit der mittleren
Anzeige mit dem Schieberegler ein.
Kontrasteinstellung
Stellen Sie den Kontrast der mittleren
Anzeige mit dem Schieberegler ein.
Zurückstellen der Anzeigeeinstellung
Alle Werte der Anzeigeneinstellung
können auf die ursprünglichen
Einstellungen zurückgestellt werden.

1. Wählen Sie .
2. Wählen Sie
.

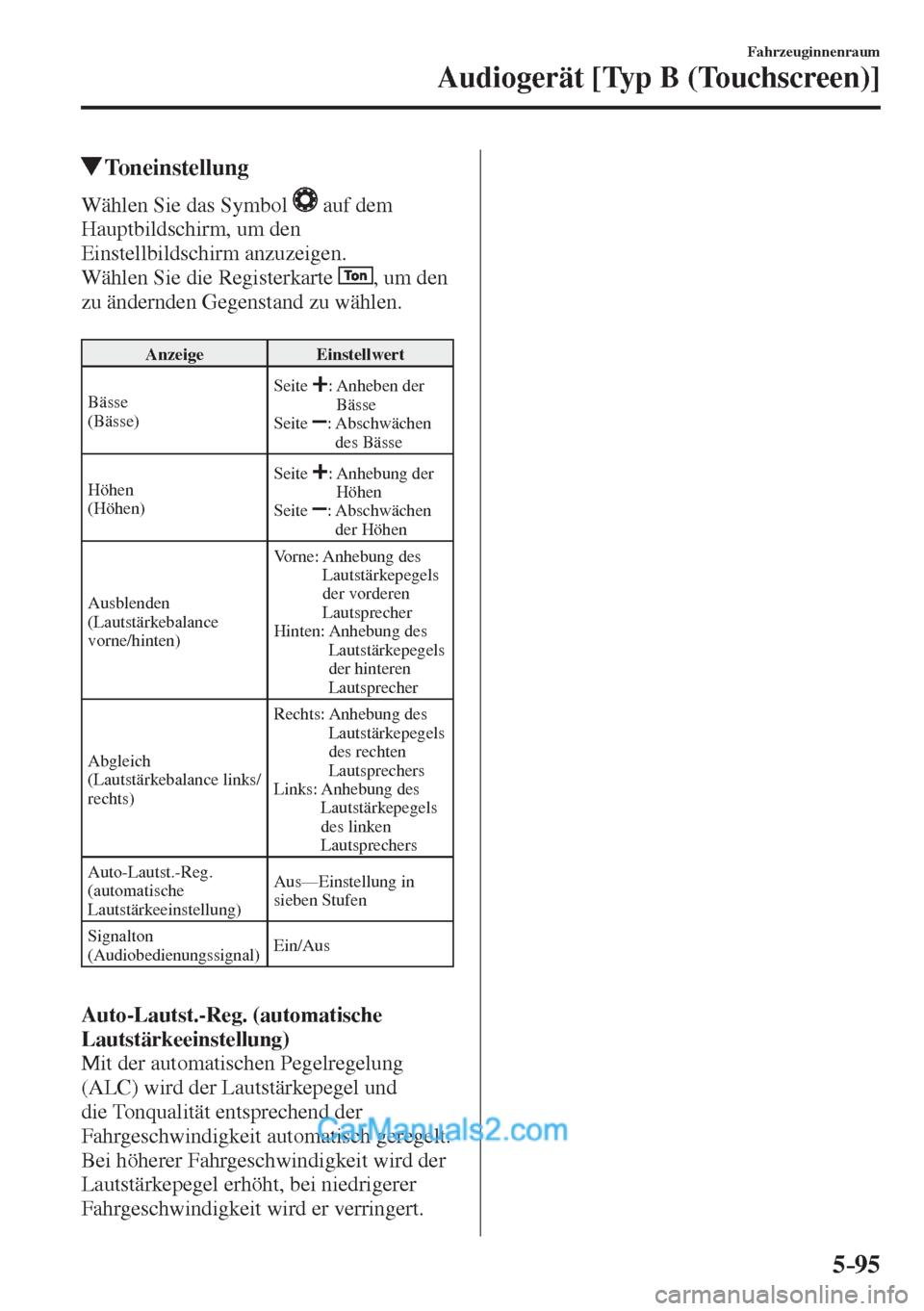

5–95
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Toneinstellung
Wählen Sie das Symbol auf dem
Hauptbildschirm, um den
Einstellbildschirm anzuzeigen.
Wählen Sie die Registerkarte
, um den
zu ändernden Gegenstand zu wählen.

Anzeige Einstellwert
Bässe
(Bässe) Seite
: Anheben der
Bässe
Seite
: Abschwächen
des Bässe
Höhen
(Höhen) Seite
: Anhebung der
Höhen
Seite
: Abschwächen
der Höhen
Ausblenden
(Lautstärkebalance
vorne/hinten) Vorne: Anhebung des
Lautstärkepegels
der vorderen
Lautsprecher
Hinten: Anhebung des
Lautstärkepegels
der hinteren
Lautsprecher
Abgleich
(Lautstärkebalance links/
rechts) Rechts: Anhebung des
Lautstärkepegels
des rechten
Lautsprechers
Links: Anhebung des
Lautstärkepegels
des linken
Lautsprechers
Auto-Lautst.-Reg.
(automatische
Lautstärkeeinstellung) Aus—Einstellung in
sieben Stufen
Signalton
(Audiobedienungssignal) Ein/Aus

Auto-Lautst.-Reg. (automatische
Lautstärkeeinstellung)
Mit der automatischen Pegelregelung
(ALC) wird der Lautstärkepegel und
die Tonqualität entsprechend der
Fahrgeschwindigkeit automatisch geregelt.
Bei höherer Fahrgeschwindigkeit wird der
Lautstärkepegel erhöht, bei niedrigerer
Fahrgeschwindigkeit wird er verringert.
