2017 MAZDA MODEL 2 Betriebsanleitung (in German)

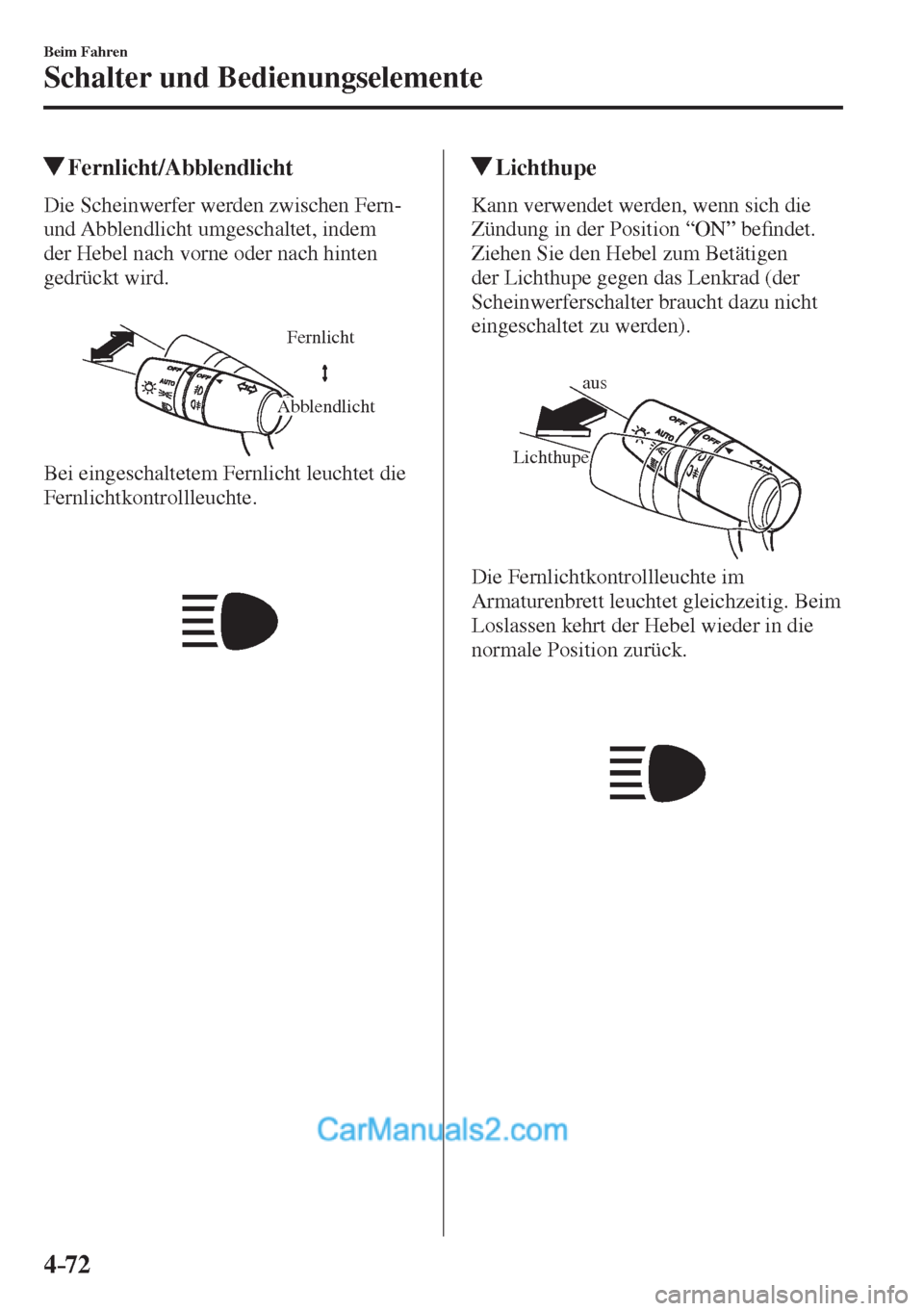

4–72
Beim Fahren
Schalter und Bedienungselemente
Fernlicht/Abblendlicht
Die Scheinwerfer werden zwischen Fern-
und Abblendlicht umgeschaltet, indem
der Hebel nach vorne oder nach hinten
gedrückt wird.


Fernlicht
Abblendlicht

Bei eingeschaltetem Fernlicht leuchtet die
Fernlichtkontrollleuchte.



Lichthupe
Kann verwendet werden, wenn sich die
Zündung in der Position “ON” be¿ ndet.
Ziehen Sie den Hebel zum Betätigen
der Lichthupe gegen das Lenkrad (der
Scheinwerferschalter braucht dazu nicht
eingeschaltet zu werden).


aus
Lichthupe

Die Fernlichtkontrollleuchte im
Armaturenbrett leuchtet gleichzeitig. Beim
Loslassen kehrt der Hebel wieder in die
normale Position zurück.

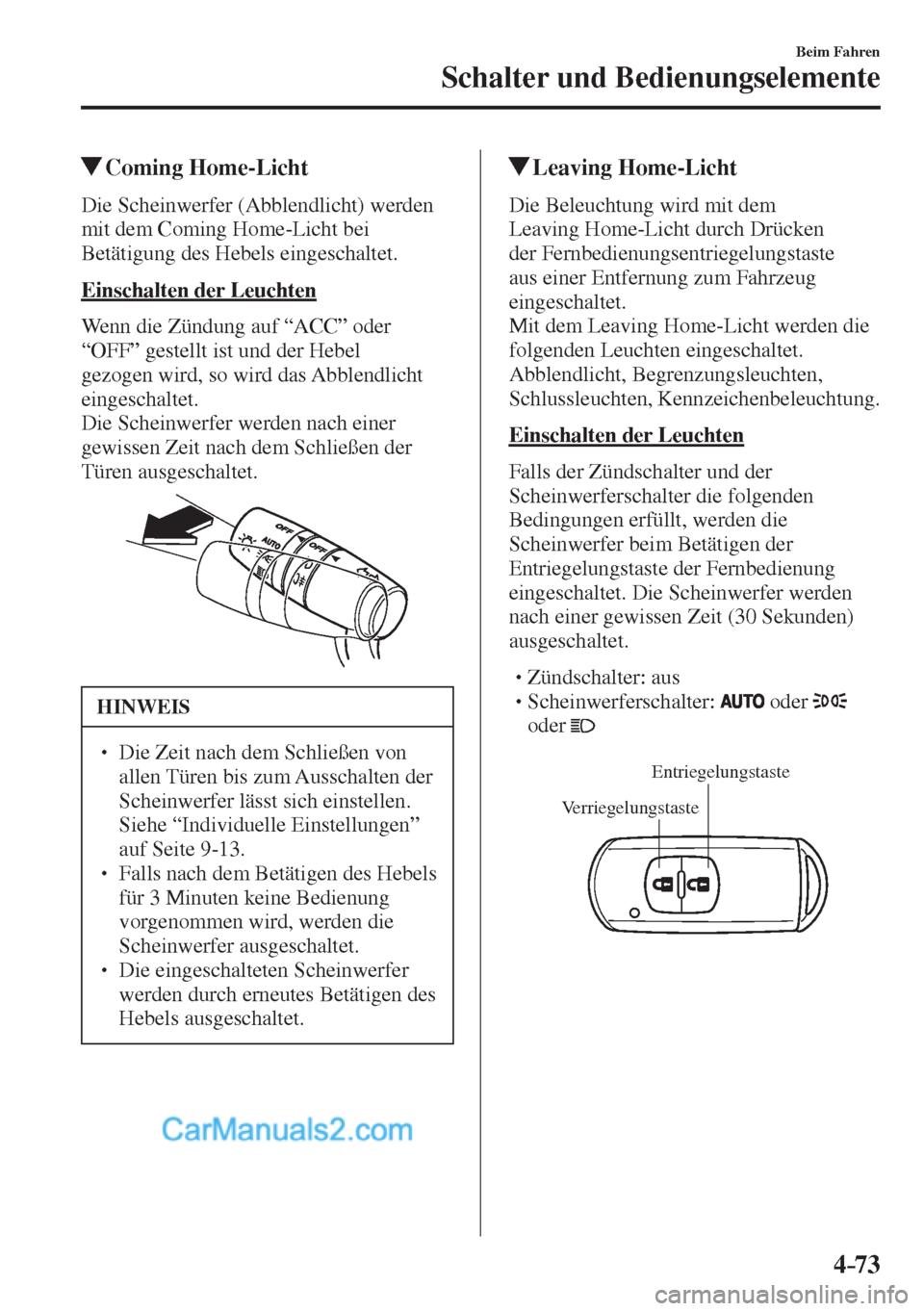

4–73
Beim Fahren
Schalter und Bedienungselemente
Coming Home-Licht
Die Scheinwerfer (Abblendlicht) werden
mit dem Coming Home-Licht bei
Betätigung des Hebels eingeschaltet.
Einschalten der Leuchten
Wenn die Zündung auf “ACC” oder
“OFF” gestellt ist und der Hebel
gezogen wird, so wird das Abblendlicht
eingeschaltet.
Die Scheinwerfer werden nach einer
gewissen Zeit nach dem Schließen der
Türen ausgeschaltet.


HINWEIS
  Die Zeit nach dem Schließen von
allen Türen bis zum Ausschalten der
Scheinwerfer lässt sich einstellen.
 Siehe “Individuelle Einstellungen”
auf Seite 9-13 .

 Falls nach dem Betätigen des Hebels
für 3 Minuten keine Bedienung
vorgenommen wird, werden die
Scheinwerfer ausgeschaltet.
  Die eingeschalteten Scheinwerfer
werden durch erneutes Betätigen des
Hebels ausgeschaltet.
Leaving Home-Licht
Die Beleuchtung wird mit dem
Leaving Home-Licht durch Drücken
der Fernbedienungsentriegelungstaste
aus einer Entfernung zum Fahrzeug
eingeschaltet.
Mit dem Leaving Home-Licht werden die
folgenden Leuchten eingeschaltet.
Abblendlicht, Begrenzungsleuchten,
Schlussleuchten, Kennzeichenbeleuchtung.
Einschalten der Leuchten
Falls der Zündschalter und der
Scheinwerferschalter die folgenden
Bedingungen erfüllt, werden die
Scheinwerfer beim Betätigen der
Entriegelungstaste der Fernbedienung
eingeschaltet. Die Scheinwerfer werden
nach einer gewissen Zeit (30 Sekunden)
ausgeschaltet.



 Zündschalter: aus



 Scheinwerferschalter: oder
oder


Entriegelungstaste
Verriegelungstaste

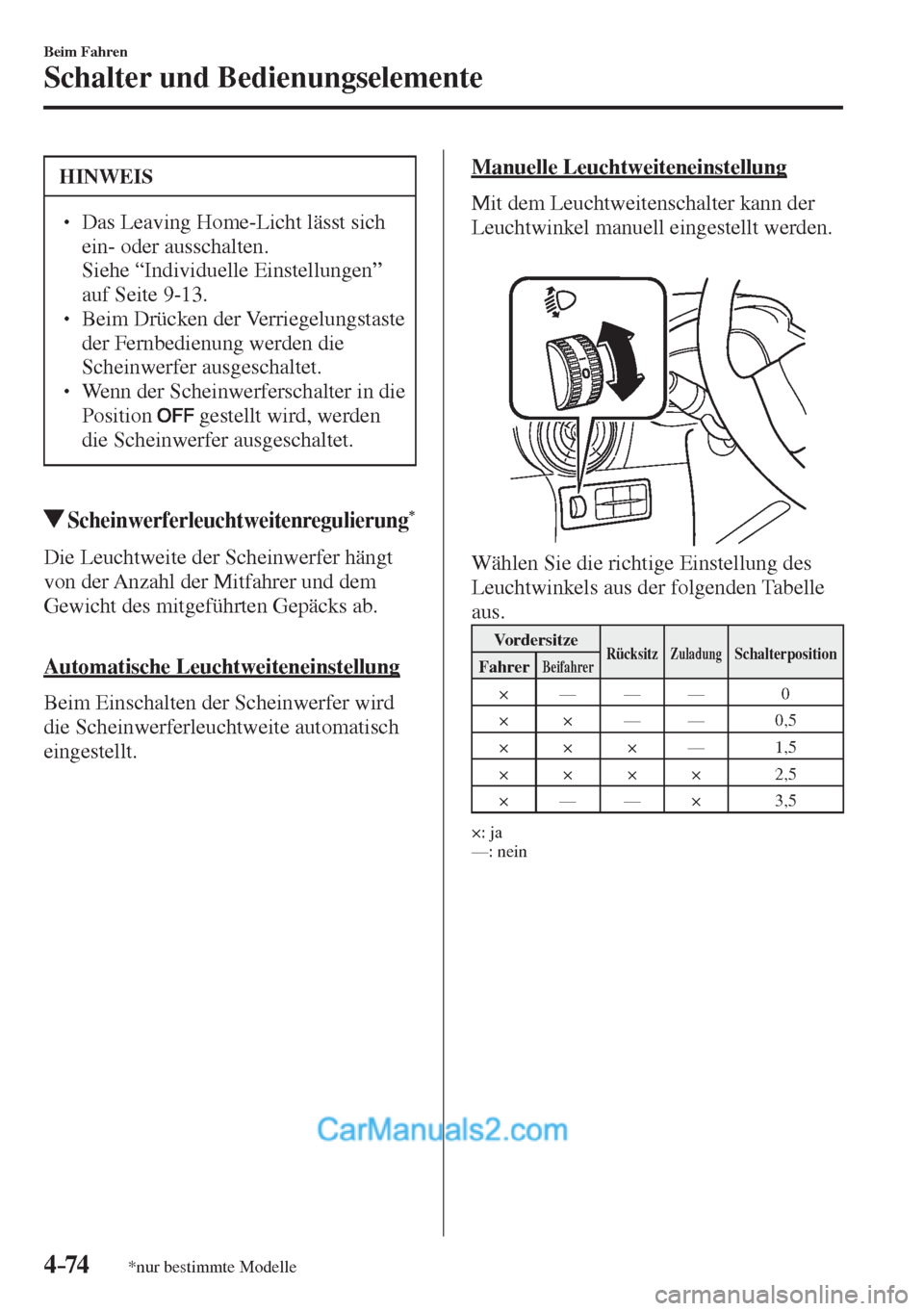

4–74
Beim Fahren
Schalter und Bedienungselemente
*nur bestimmte Modelle
HINWEIS
  Das Leaving Home-Licht lässt sich
ein- oder ausschalten.
 Siehe “Individuelle Einstellungen”
auf Seite 9-13 .
  Beim Drücken der Verriegelungstaste
der Fernbedienung werden die
Scheinwerfer ausgeschaltet.
  Wenn der Scheinwerferschalter in die
Position
gestellt wird, werden
die Scheinwerfer ausgeschaltet.
Scheinwerferleuchtweitenregulierung *
Die Leuchtweite der Scheinwerfer hängt
von der Anzahl der Mitfahrer und dem
Gewicht des mitgeführten Gepäcks ab.

Automatische Leuchtweiteneinstellung
Beim Einschalten der Scheinwerfer wird
die Scheinwerferleuchtweite automatisch
eingestellt.

Manuelle Leuchtweiteneinstellung
Mit dem Leuchtweitenschalter kann der
Leuchtwinkel manuell eingestellt werden.



Wählen Sie die richtige Einstellung des
Leuchtwinkels aus der folgenden Tabelle
aus.
Vordersitze Rücksitz Zuladung Schalterposition Fahrer Beifahrer
× — — — 0
× × — — 0,5
× × × — 1,5
× × × × 2,5
× — — × 3,5
× : j a
—: nein

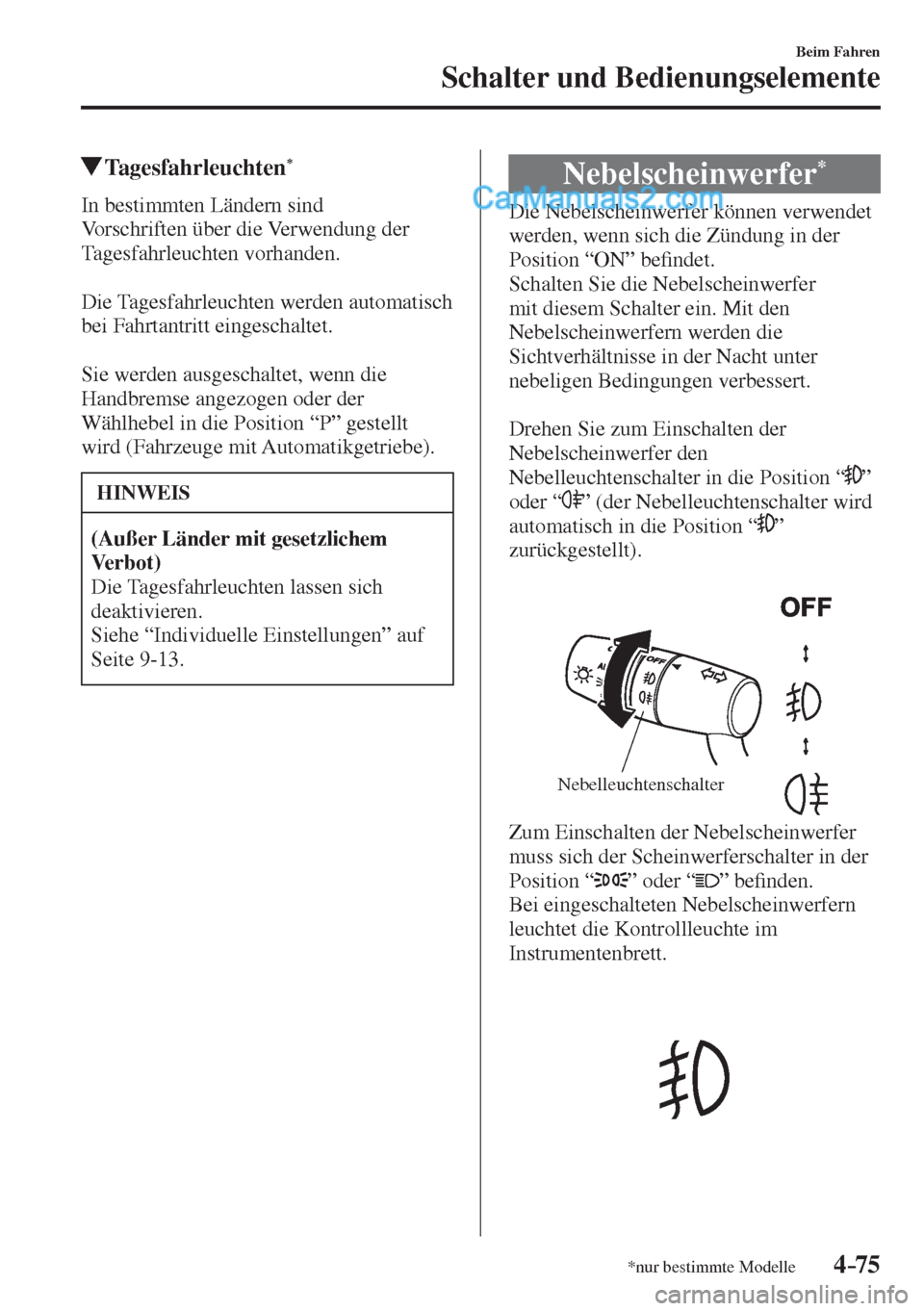

4–75
Beim Fahren
Schalter und Bedienungselemente
*nur bestimmte Modelle
Tagesfahrleuchten *
In bestimmten Ländern sind
Vorschriften über die Verwendung der
Tagesfahrleuchten vorhanden.

Die Tagesfahrleuchten werden automatisch
bei Fahrtantritt eingeschaltet.

Sie werden ausgeschaltet, wenn die
Handbremse angezogen oder der
Wählhebel in die Position “P” gestellt
wird (Fahrzeuge mit Automatikgetriebe).
HINWEIS
(Außer Länder mit gesetzlichem
Verbot)
Die Tagesfahrleuchten lassen sich
deaktivieren.
Siehe “Individuelle Einstellungen” auf
Seite 9-13 .
Nebelscheinwerfer *
Die Nebelscheinwerfer können verwendet
werden, wenn sich die Zündung in der
Position “ON” be¿ ndet.
Schalten Sie die Nebelscheinwerfer
mit diesem Schalter ein. Mit den
Nebelscheinwerfern werden die
Sichtverhältnisse in der Nacht unter
nebeligen Bedingungen verbessert.

Drehen Sie zum Einschalten der
Nebelscheinwerfer den
Nebelleuchtenschalter in die Position “
”
oder “
” (der Nebelleuchtenschalter wird
automatisch in die Position “
”
zurückgestellt).


Nebelleuchtenschalter

Zum Einschalten der Nebelscheinwerfer
muss sich der Scheinwerferschalter in der
Position “
” oder “ ” be¿ nden.
Bei eingeschalteten Nebelscheinwerfern
leuchtet die Kontrollleuchte im
Instrumentenbrett.

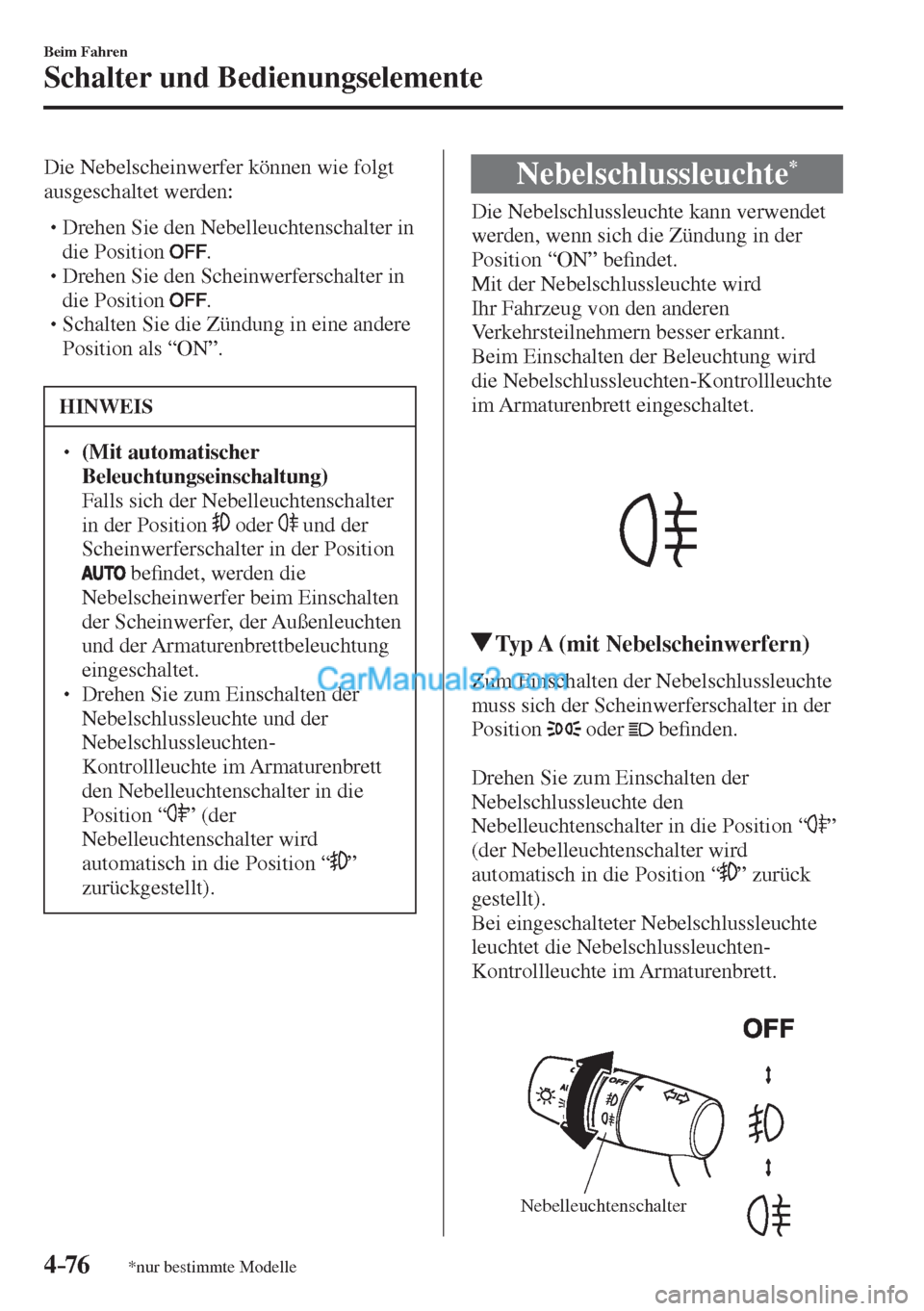

4–76
Beim Fahren
Schalter und Bedienungselemente
*nur bestimmte Modelle
Die Nebelscheinwerfer können wie folgt
ausgeschaltet werden:



 Drehen Sie den Nebelleuchtenschalter in
die Position
.


 Drehen Sie den Scheinwerferschalter in
die Position
.


 Schalten Sie die Zündung in eine andere
Position als “ON”.

HINWEIS
  (Mit automatischer
Beleuchtungseinschaltung)
 Falls sich der Nebelleuchtenschalter
in der Position
oder und der
Scheinwerferschalter in der Position

be¿ ndet, werden die
Nebelscheinwerfer beim Einschalten
der Scheinwerfer, der Außenleuchten
und der Armaturenbrettbeleuchtung
eingeschaltet.
  Drehen Sie zum Einschalten der
Nebelschlussleuchte und der
Nebelschlussleuchten-
Kontrollleuchte im Armaturenbrett
den Nebelleuchtenschalter in die
Position “
” (der
Nebelleuchtenschalter wird
automatisch in die Position “
”
zurückgestellt).
Nebelschlussleuchte *
Die Nebelschlussleuchte kann verwendet
werden, wenn sich die Zündung in der
Position “ON” be¿ ndet.
Mit der Nebelschlussleuchte wird
Ihr Fahrzeug von den anderen
Verkehrsteilnehmern besser erkannt.
Beim Einschalten der Beleuchtung wird
die Nebelschlussleuchten-Kontrollleuchte
im Armaturenbrett eingeschaltet.



Typ A (mit Nebelscheinwerfern)
Zum Einschalten der Nebelschlussleuchte
muss sich der Scheinwerferschalter in der
Position
oder be¿ nden.

Drehen Sie zum Einschalten der
Nebelschlussleuchte den
Nebelleuchtenschalter in die Position “
”
(der Nebelleuchtenschalter wird
automatisch in die Position “
” zurück
gestellt).
Bei eingeschalteter Nebelschlussleuchte
leuchtet die Nebelschlussleuchten-
Kontrollleuchte im Armaturenbrett.


Nebelleuchtenschalter

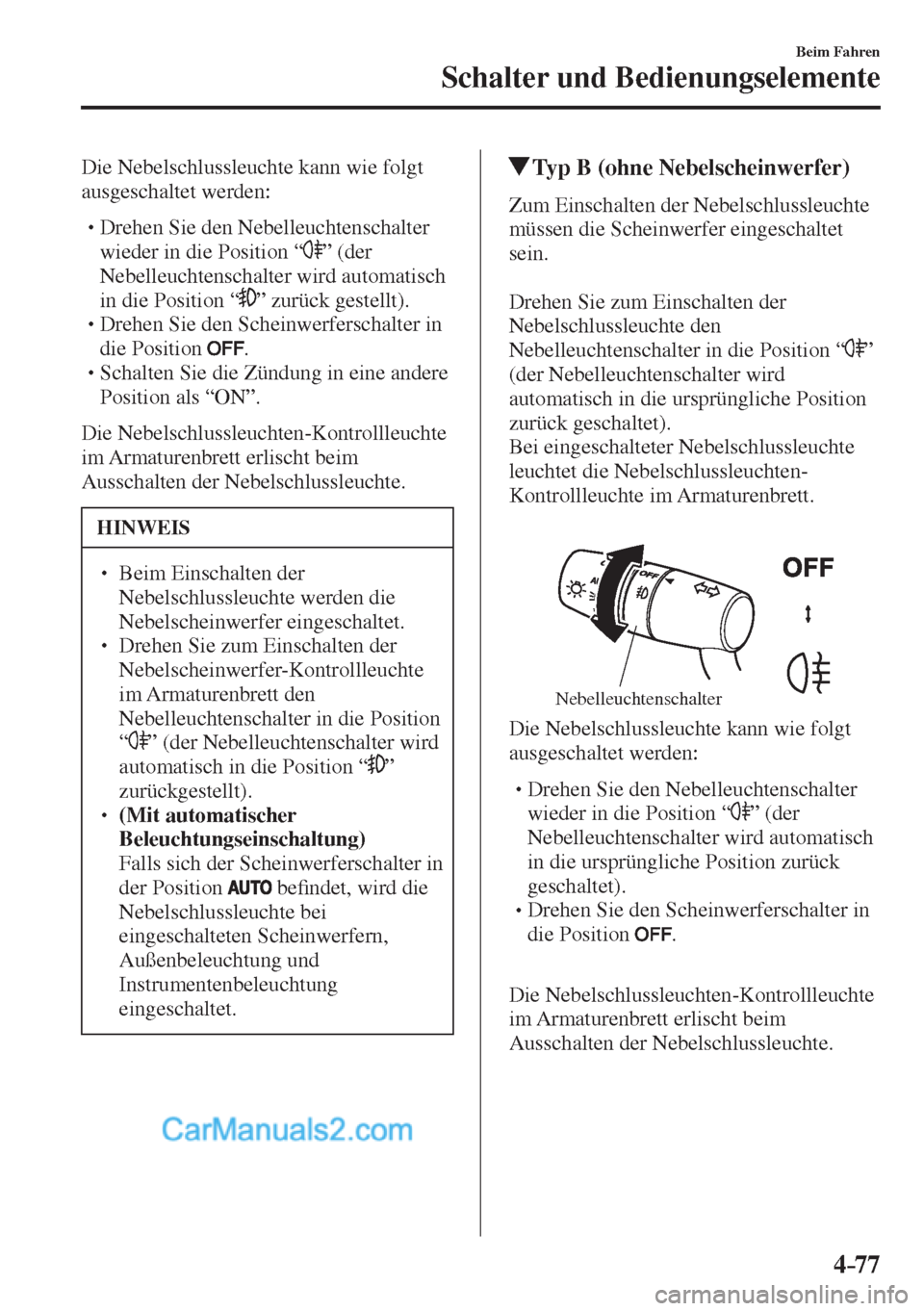

4–77
Beim Fahren
Schalter und Bedienungselemente
Die Nebelschlussleuchte kann wie folgt
ausgeschaltet werden:



 Drehen Sie den Nebelleuchtenschalter
wieder in die Position “
” (der
Nebelleuchtenschalter wird automatisch
in die Position “
” zurück gestellt).


 Drehen Sie den Scheinwerferschalter in
die Position
.


 Schalten Sie die Zündung in eine andere
Position als “ON”.

Die Nebelschlussleuchten-Kontrollleuchte
im Armaturenbrett erlischt beim
Ausschalten der Nebelschlussleuchte.
HINWEIS
  Beim Einschalten der
Nebelschlussleuchte werden die
Nebelscheinwerfer eingeschaltet.
  Drehen Sie zum Einschalten der
Nebelscheinwerfer-Kontrollleuchte
im Armaturenbrett den
Nebelleuchtenschalter in die Position
“
” (der Nebelleuchtenschalter wird
automatisch in die Position “
”
zurückgestellt).
  (Mit automatischer
Beleuchtungseinschaltung)
 Falls sich der Scheinwerferschalter in
der Position
be¿ ndet, wird die
Nebelschlussleuchte bei
eingeschalteten Scheinwerfern,
Außenbeleuchtung und
Instrumentenbeleuchtung
eingeschaltet.
Typ B (ohne Nebelscheinwerfer)
Zum Einschalten der Nebelschlussleuchte
müssen die Scheinwerfer eingeschaltet
sein.

Drehen Sie zum Einschalten der
Nebelschlussleuchte den
Nebelleuchtenschalter in die Position “
”
(der Nebelleuchtenschalter wird
automatisch in die ursprüngliche Position
zurück geschaltet).
Bei eingeschalteter Nebelschlussleuchte
leuchtet die Nebelschlussleuchten-
Kontrollleuchte im Armaturenbrett.


Nebelleuchtenschalter
Die Nebelschlussleuchte kann wie folgt
ausgeschaltet werden:



 Drehen Sie den Nebelleuchtenschalter
wieder in die Position “
” (der
Nebelleuchtenschalter wird automatisch
in die ursprüngliche Position zurück
geschaltet).



 Drehen Sie den Scheinwerferschalter in
die Position
.
Die Nebelschlussleuchten-Kontrollleuchte
im Armaturenbrett erlischt beim
Ausschalten der Nebelschlussleuchte.

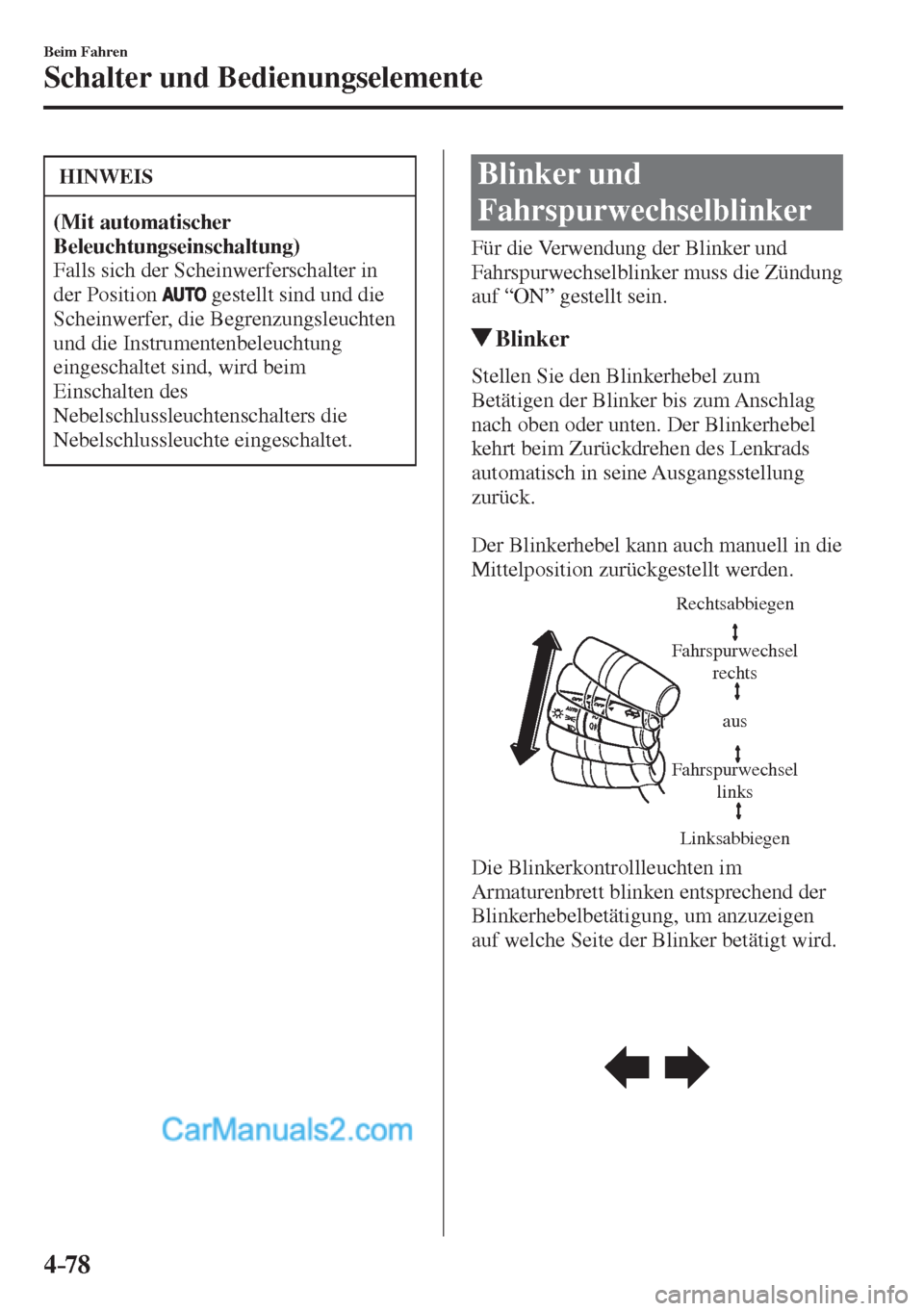

4–78
Beim Fahren
Schalter und Bedienungselemente
HINWEIS
(Mit automatischer
Beleuchtungseinschaltung)
Falls sich der Scheinwerferschalter in
der Position
gestellt sind und die
Scheinwerfer, die Begrenzungsleuchten
und die Instrumentenbeleuchtung
eingeschaltet sind, wird beim
Einschalten des
Nebelschlussleuchtenschalters die
Nebelschlussleuchte eingeschaltet.
Blinker und
Fahrspurwechselblinker
Für die Verwendung der Blinker und
Fahrspurwechselblinker muss die Zündung
auf “ON” gestellt sein.
Blinker
Stellen Sie den Blinkerhebel zum
Betätigen der Blinker bis zum Anschlag
nach oben oder unten. Der Blinkerhebel
kehrt beim Zurückdrehen des Lenkrads
automatisch in seine Ausgangsstellung
zurück.

Der Blinkerhebel kann auch manuell in die
Mittelposition zurückgestellt werden.

Rechtsabbiegen
Linksabbiegen Fahrspurwechsel
rechts
Fahrspurwechsel
linksaus

Die Blinkerkontrollleuchten im
Armaturenbrett blinken entsprechend der
Blinkerhebelbetätigung, um anzuzeigen
auf welche Seite der Blinker betätigt wird.

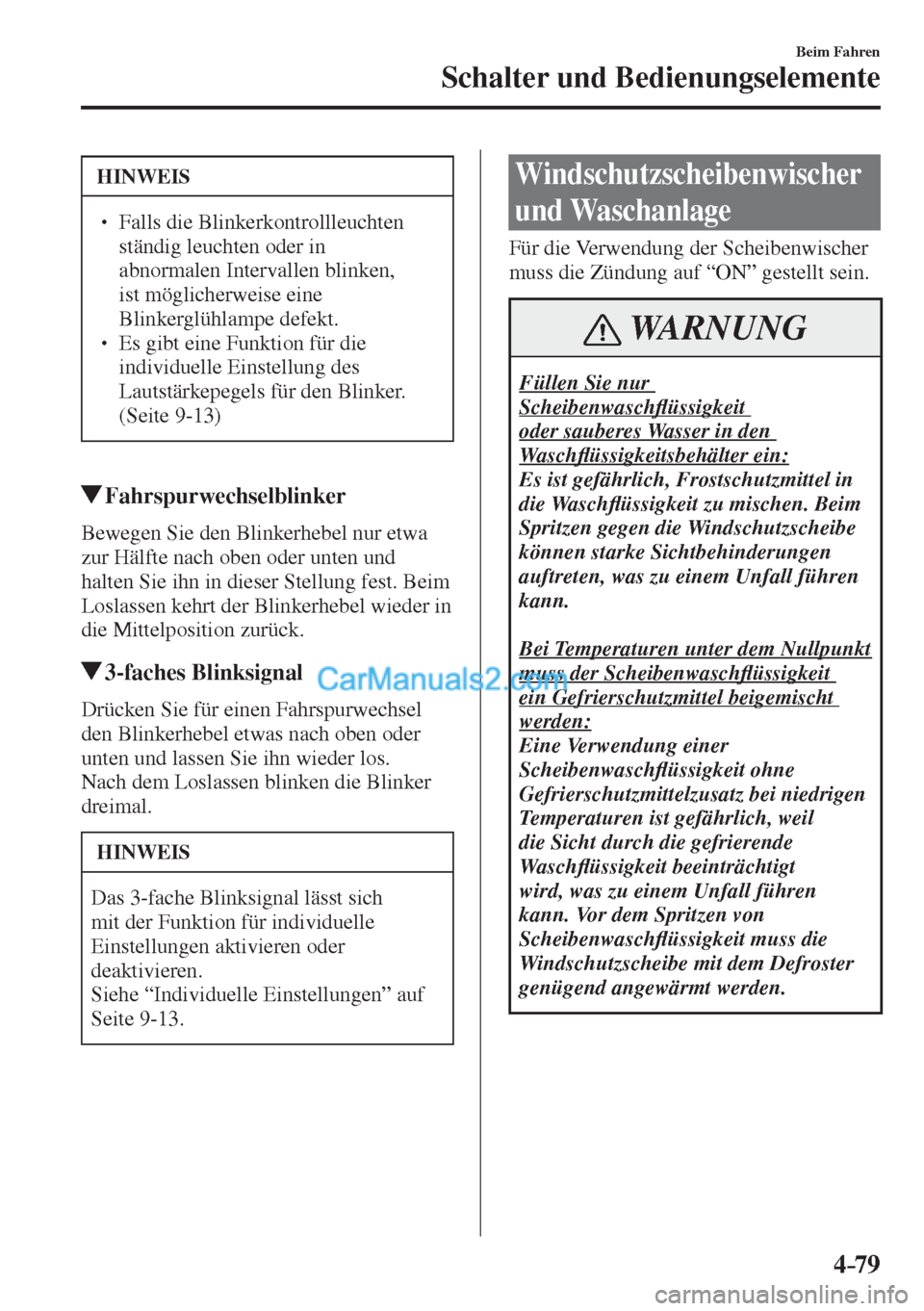

4–79
Beim Fahren
Schalter und Bedienungselemente
HINWEIS
  Falls die Blinkerkontrollleuchten
ständig leuchten oder in
abnormalen Intervallen blinken,
ist möglicherweise eine
Blinkerglühlampe defekt.
  Es gibt eine Funktion für die
individuelle Einstellung des
Lautstärkepegels für den Blinker.
(Seite 9-13 )
Fahrspurwechselblinker
Bewegen Sie den Blinkerhebel nur etwa
zur Hälfte nach oben oder unten und
halten Sie ihn in dieser Stellung fest. Beim
Loslassen kehrt der Blinkerhebel wieder in
die Mittelposition zurück.
3-faches Blinksignal
Drücken Sie für einen Fahrspurwechsel
den Blinkerhebel etwas nach oben oder
unten und lassen Sie ihn wieder los.
Nach dem Loslassen blinken die Blinker
dreimal.
HINWEIS
Das 3-fache Blinksignal lässt sich
mit der Funktion für individuelle
Einstellungen aktivieren oder
deaktivieren.
Siehe “Individuelle Einstellungen” auf
Seite 9-13 .
Windschutzscheibenwischer
und Waschanlage
Für die Verwendung der Scheibenwischer
muss die Zündung auf “ON” gestellt sein.
WARNUNG
Füllen Sie nur
ScheibenwaschÀ üssigkeit
oder sauberes Wasser in den
Wa s c hÀ üssigkeitsbehälter ein:
Es ist gefährlich, Frostschutzmittel in
die WaschÀ üssigkeit zu mischen. Beim
Spritzen gegen die Windschutzscheibe
können starke Sichtbehinderungen
auftreten, was zu einem Unfall führen
kann.

Bei Temperaturen unter dem Nullpunkt
muss der ScheibenwaschÀ üssigkeit
ein Gefrierschutzmittel beigemischt
werden:
Eine Verwendung einer
ScheibenwaschÀ üssigkeit ohne
Gefrierschutzmittelzusatz bei niedrigen
Temperaturen ist gefährlich, weil
die Sicht durch die gefrierende
Wa s c hÀ üssigkeit beeinträchtigt
wird, was zu einem Unfall führen
kann. Vor dem Spritzen von
ScheibenwaschÀ üssigkeit muss die
Windschutzscheibe mit dem Defroster
genügend angewärmt werden.
