2017 MAZDA MODEL 2 Betriebsanleitung (in German)

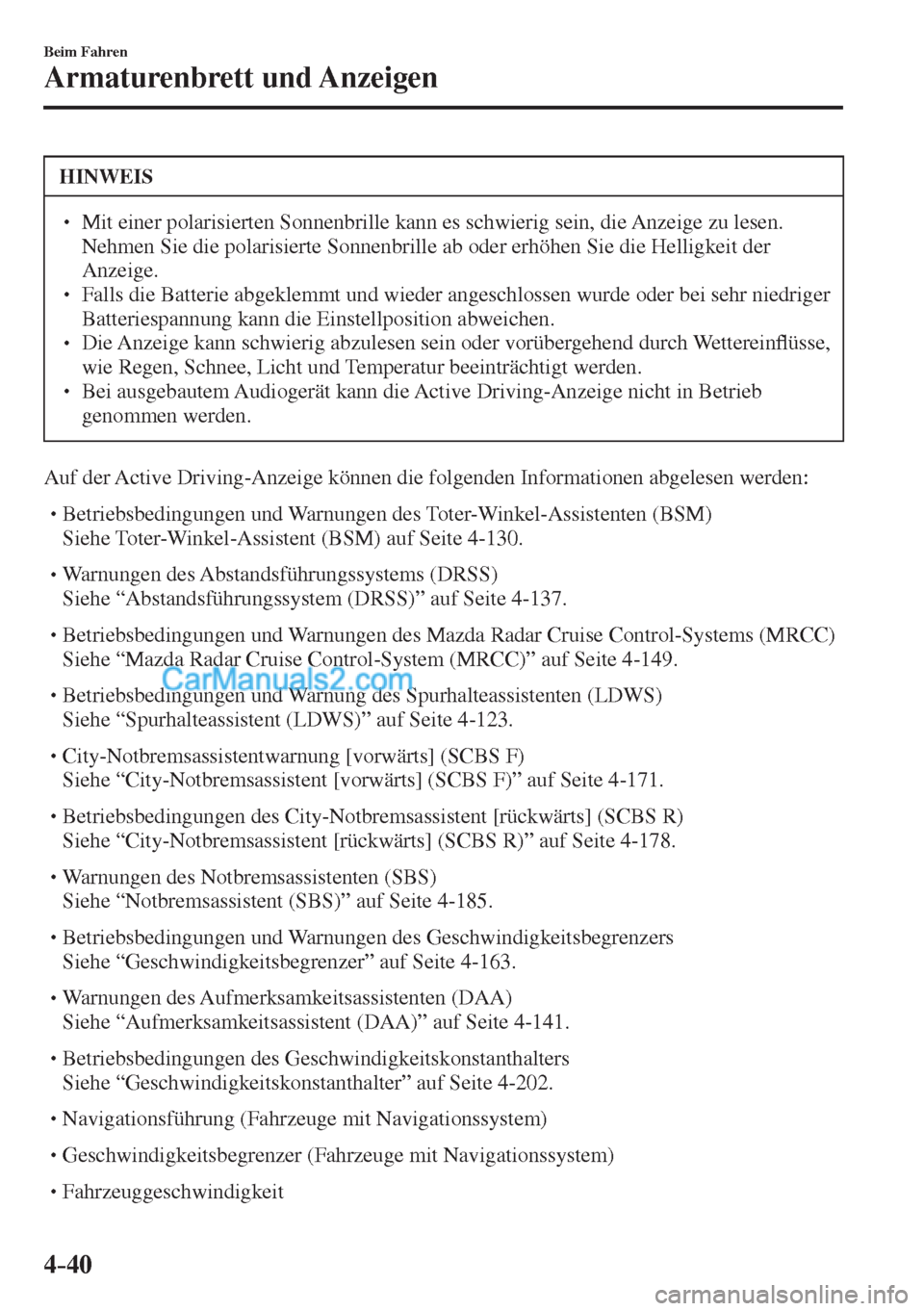

4–40
Beim Fahren
Armaturenbrett und Anzeigen
HINWEIS
  Mit einer polarisierten Sonnenbrille kann es schwierig sein, die Anzeige zu lesen.
Nehmen Sie die polarisierte Sonnenbrille ab oder erhöhen Sie die Helligkeit der
Anzeige.
  Falls die Batterie abgeklemmt und wieder angeschlossen wurde oder bei sehr niedriger
Batteriespannung kann die Einstellposition abweichen.
  Die Anzeige kann schwierig abzulesen sein oder vorübergehend durch WettereinÀ üsse,
wie Regen, Schnee, Licht und Temperatur beeinträchtigt werden.
  Bei ausgebautem Audiogerät kann die Active Driving-Anzeige nicht in Betrieb
genommen werden.
Auf der Active Driving-Anzeige können die folgenden Informationen abgelesen werden:



 Betriebsbedingungen und Warnungen des Toter-Winkel-Assistenten (BSM)
 Siehe Toter-Winkel-Assistent (BSM) auf Seite 4-130 .



 Warnungen des Abstandsführungssystems (DRSS)
 Siehe “Abstandsführungssystem (DRSS)” auf Seite 4-137 .



 Betriebsbedingungen und Warnungen des Mazda Radar Cruise Control-Systems (MRCC)
 Siehe “Mazda Radar Cruise Control-System (MRCC)” auf Seite 4-149 .



 Betriebsbedingungen und Warnung des Spurhalteassistenten (LDWS)
 Siehe “Spurhalteassistent (LDWS)” auf Seite 4-123 .



 City-Notbremsassistentwarnung [vorwärts] (SCBS F)
 Siehe “City-Notbremsassistent [vorwärts] (SCBS F)” auf Seite 4-171 .



 Betriebsbedingungen des City-Notbremsassistent [rückwärts] (SCBS R)
 Siehe “City-Notbremsassistent [rückwärts] (SCBS R)” auf Seite 4-178 .



 Warnungen des Notbremsassistenten (SBS)
 Siehe “Notbremsassistent (SBS)” auf Seite 4-185 .



 Betriebsbedingungen und Warnungen des Geschwindigkeitsbegrenzers
 Siehe “Geschwindigkeitsbegrenzer” auf Seite 4-163 .



 Warnungen des Aufmerksamkeitsassistenten (DAA)
 Siehe “Aufmerksamkeitsassistent (DAA)” auf Seite 4-141 .



 Betriebsbedingungen des Geschwindigkeitskonstanthalters
 Siehe “Geschwindigkeitskonstanthalter” auf Seite 4-202 .



 Navigationsführung (Fahrzeuge mit Navigationssystem)



 Geschwindigkeitsbegrenzer (Fahrzeuge mit Navigationssystem)



 Fahrzeuggeschwindigkeit

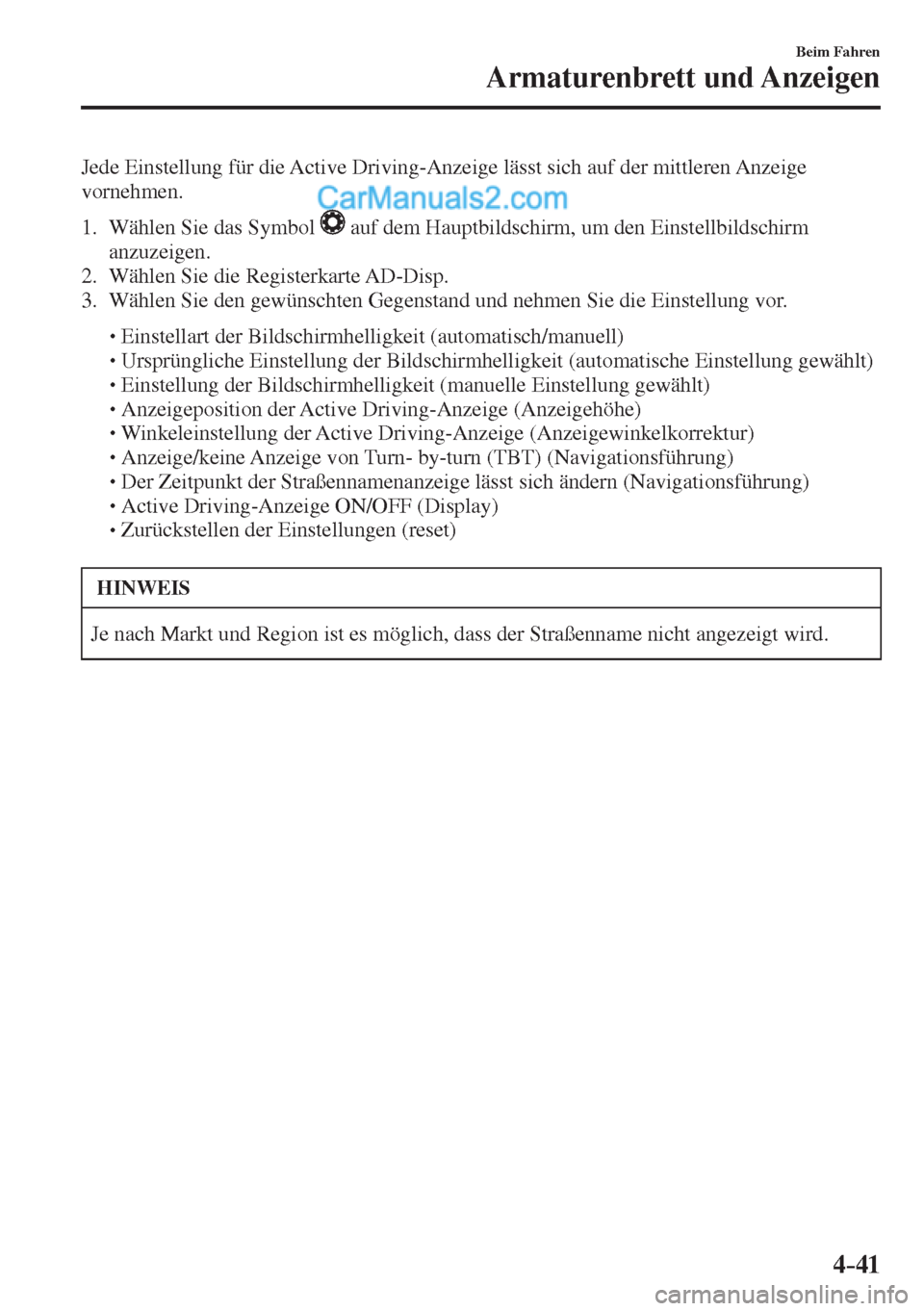

4–41
Beim Fahren
Armaturenbrett und Anzeigen
Jede Einstellung für die Active Driving-Anzeige lässt sich auf der mittleren Anzeige
vornehmen.

1. Wählen Sie das Symbol auf dem Hauptbildschirm, um den Einstellbildschirm
anzuzeigen.
2. Wählen Sie die Registerkarte AD-Disp.
3. Wählen Sie den gewünschten Gegenstand und nehmen Sie die Einstellung vor.



 Einstellart der Bildschirmhelligkeit (automatisch/manuell)



 Ursprüngliche Einstellung der Bildschirmhelligkeit (automatische Einstellung gewählt)



 Einstellung der Bildschirmhelligkeit (manuelle Einstellung gewählt)



 Anzeigeposition der Active Driving-Anzeige (Anzeigehöhe)



 Winkeleinstellung der Active Driving-Anzeige (Anzeigewinkelkorrektur)



 Anzeige/keine Anzeige von Turn- by-turn (TBT) (Navigationsführung)



 Der Zeitpunkt der Straßennamenanzeige lässt sich ändern (Navigationsführung)



 Active Driving-Anzeige ON/OFF (Display)



 Zurückstellen der Einstellungen (reset)
HINWEIS
Je nach Markt und Region ist es möglich, dass der Straßenname nicht angezeigt wird.

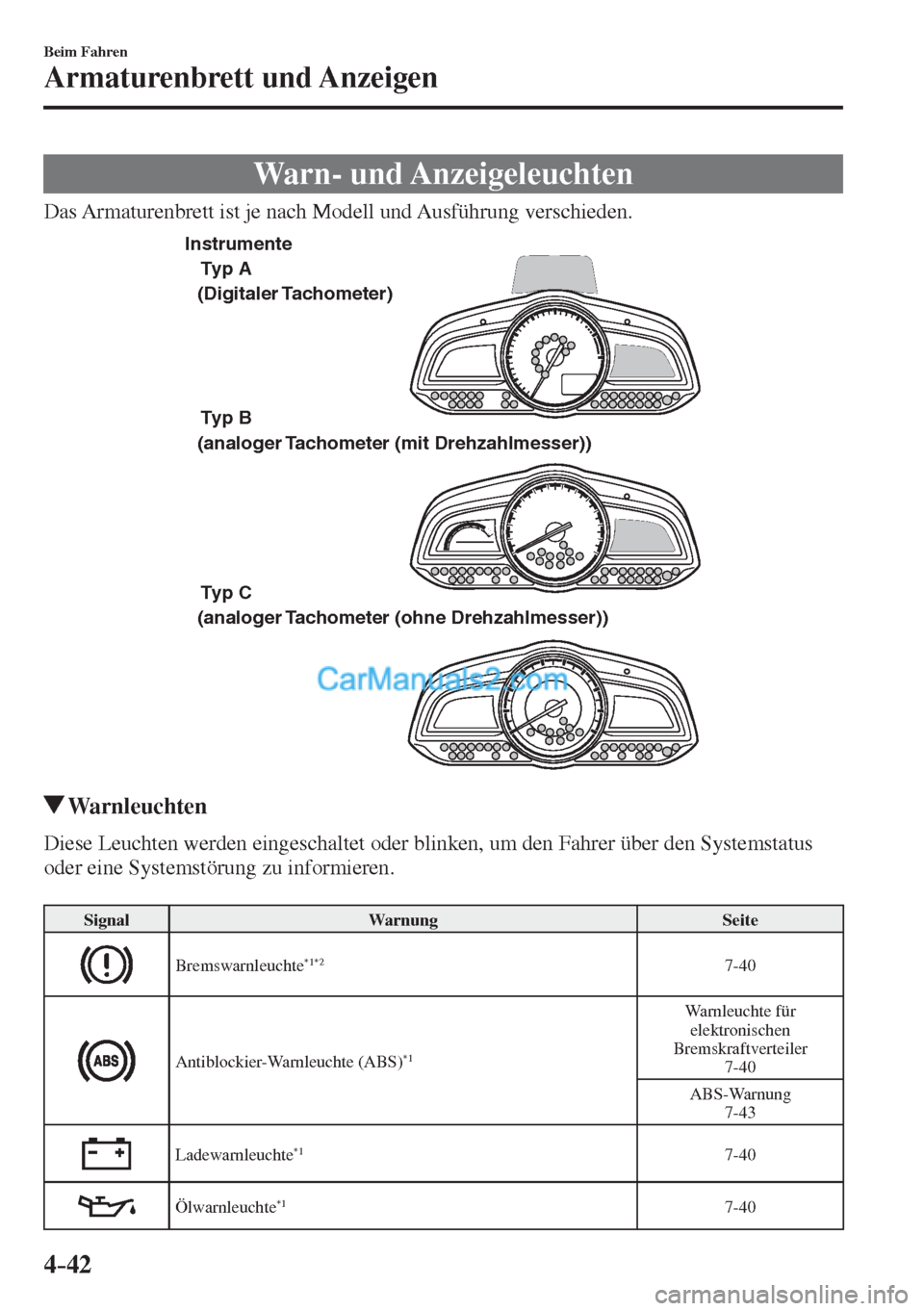

4–42
Beim Fahren
Armaturenbrett und Anzeigen
Warn- und Anzeigeleuchten
Das Armaturenbrett ist je nach Modell und Ausführung verschieden.

Typ A
Typ B
Typ C (Digitaler Tachometer)
(analoger Tachometer (mit Drehzahlmesser))
(analoger Tachometer (ohne Drehzahlmesser)) Instrumente

Warnleuchten
Diese Leuchten werden eingeschaltet oder blinken, um den Fahrer über den Systemstatus
oder eine Systemstörung zu informieren.

Signal Warnung Seite

Bremswarnleuchte *1*2 7-40

Antiblockier-Warnleuchte (ABS) *1 Warnleuchte für
elektronischen
Bremskraftverteiler
7-40
ABS-Warnung
7-43

Ladewarnleuchte *1 7-40

Ölwarnleuchte *1 7-40

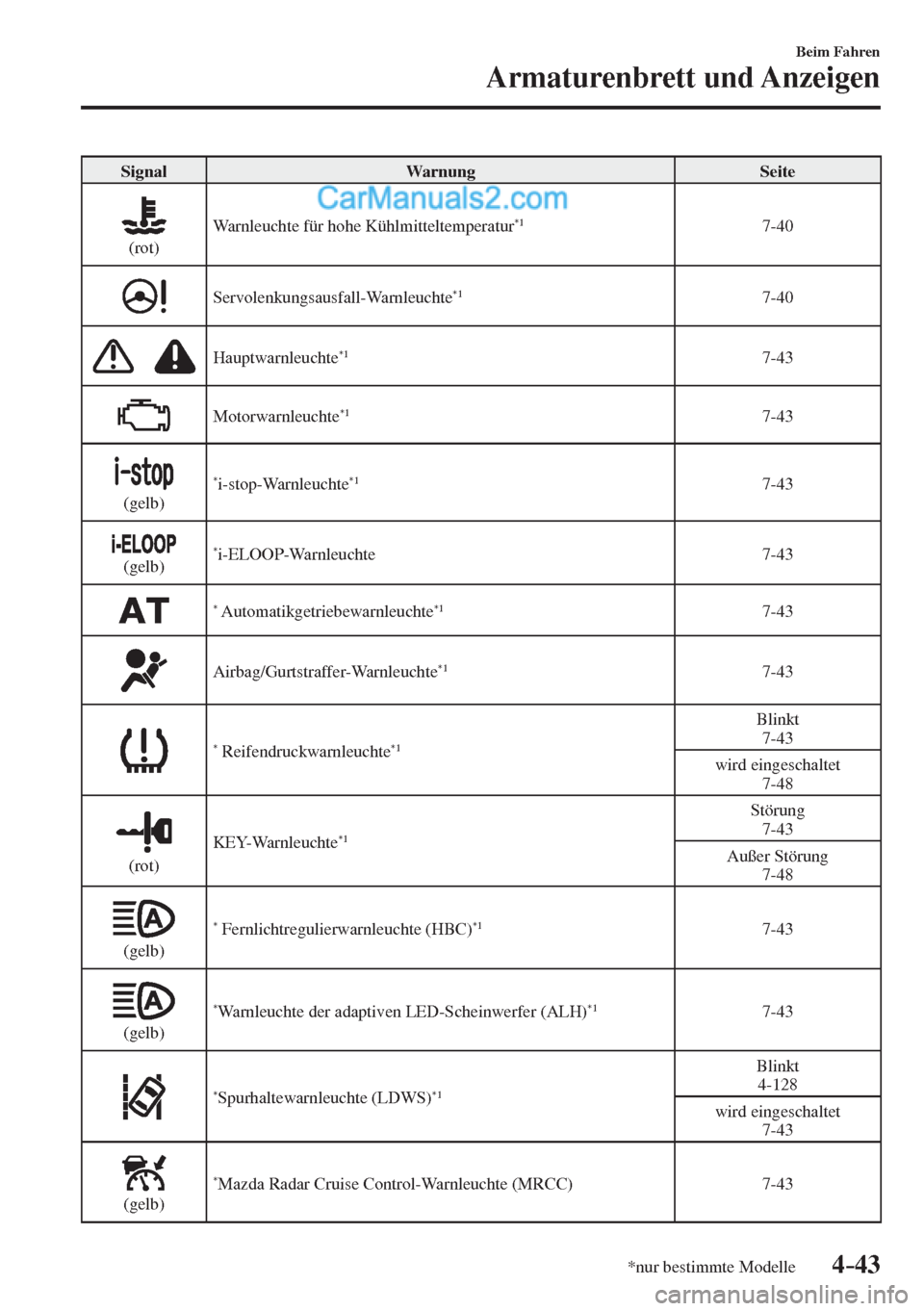

4–43
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Signal Warnung Seite


(rot) Warnleuchte für hohe Kühlmitteltemperatur *1 7-40

Servolenkungsausfall-Warnleuchte *1 7-40

Hauptwarnleuchte *1 7-43

Motorwarnleuchte *1 7-43


(gelb) * i-stop-Warnleuchte *1 7-43


(gelb) * i-ELOOP-Warnleuchte 7-43

* Automatikgetriebewarnleuchte *1 7-43

Airbag/Gurtstraffer-Warnleuchte *1 7-43

* Reifendruckwarnleuchte *1 Blinkt
7-43
wird eingeschaltet
7-48


(rot) KEY-Warnleuchte *1 Störung
7-43
Außer Störung
7-48


(gelb) * Fernlichtregulierwarnleuchte (HBC) *1 7-43


(gelb) * Warnleuchte der adaptiven LED-Scheinwerfer (ALH) *1 7-43

* Spurhaltewarnleuchte (LDWS) *1 Blinkt
4-128
wird eingeschaltet
7-43


(gelb) * Mazda Radar Cruise Control-Warnleuchte (MRCC) 7-43

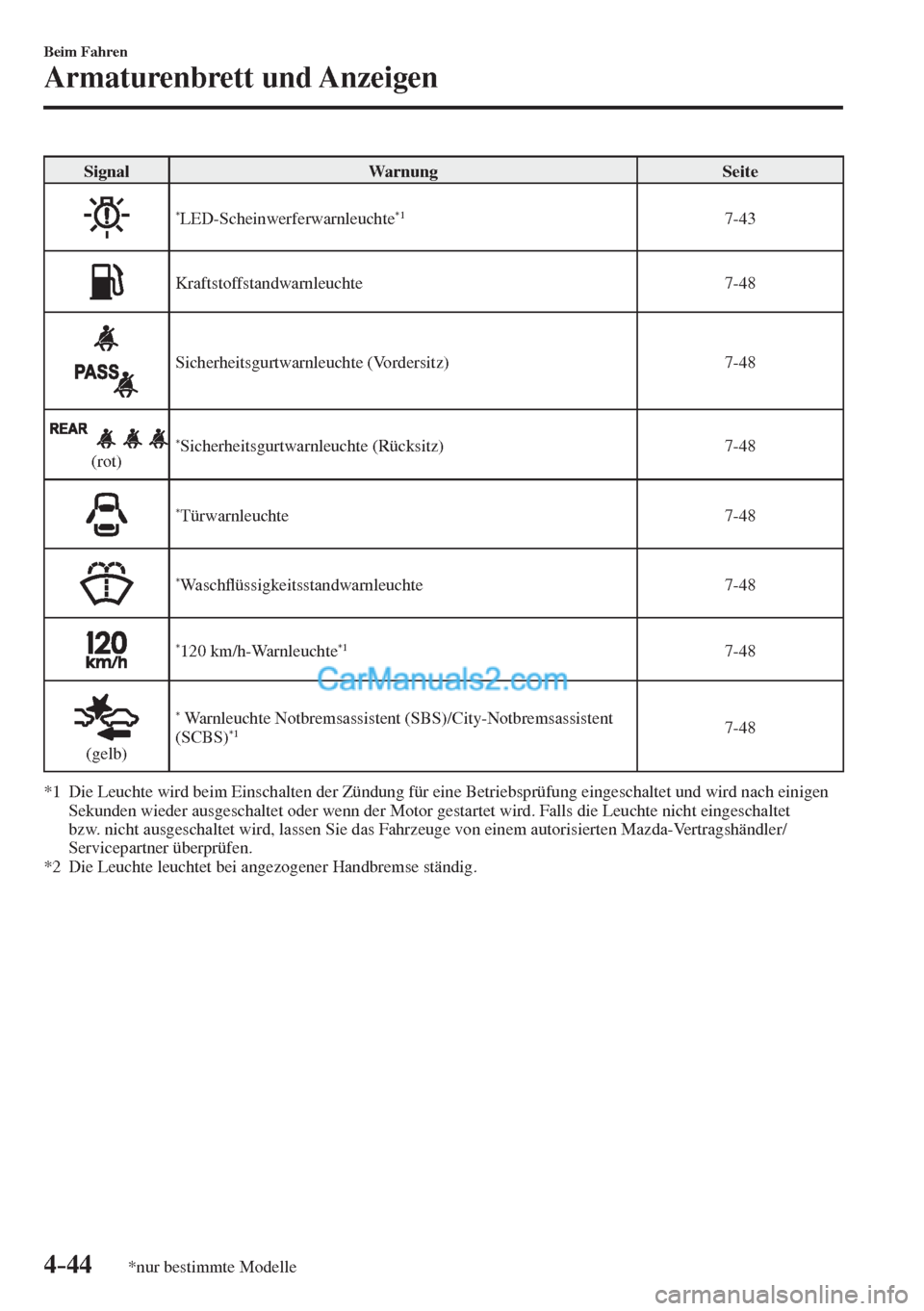

4–44
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Signal Warnung Seite

* LED-Scheinwerferwarnleuchte *1 7-43

Kraftstoffstandwarnleuchte 7-48

Sicherheitsgurtwarnleuchte (Vordersitz) 7-48


(rot) * Sicherheitsgurtwarnleuchte (Rücksitz) 7-48

* Türwarnleuchte 7-48

* Wa s c hÀ üssigkeitsstandwarnleuchte 7-48

* 120 km/h-Warnleuchte *1 7-48


(gelb)
* Warnleuchte Notbremsassistent (SBS)/City-Notbremsassistent
(SCBS) *1 7-48
*1 Die Leuchte wird beim Einschalten der Zündung für eine Betriebsprüfung eingeschaltet und wird nach einigen
Sekunden wieder ausgeschaltet oder wenn der Motor gestartet wird. Falls die Leuchte nicht eingeschaltet
bzw. nicht ausgeschaltet wird, lassen Sie das Fahrzeuge von einem autorisierten Mazda-Vertragshändler/
Servicepartner überprüfen.
*2 Die Leuchte leuchtet bei angezogener Handbremse ständig.

4–45
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Kontrollleuchten
Diese Leuchten werden eingeschaltet oder blinken, um den Fahrer über den Systemstatus
oder eine Systemstörung zu informieren.

Signal Kontrollleuchten Seite

* Beifahrerairbag-Deaktivierungskontrollleuchte *1 2-51


(grün) * Sicherheitsgurt-Kontrollleuchte (Rücksitz) 2-19


(grün) KEY-Kontrollleuchte 4-6

Diebstahlschutz-Kontrollleuchte *1 3-49

* Glühkerzenkontrollleuchte *1 4-49

* Diesel-Partikel-Filter-Kontrollleuchte *1 4-213

Schlüsselkontrollleuchte *1 4-48


(blau) Kontrollleuchte für tiefe Kühlmitteltemperatur 4-48


(grün) * i-stop-Kontrollleuchte 4-19


(grün) * i-ELOOP-Kontrollleuchte 4-103

* Geschwindigkeitsalarmdisplay 4-35

Fahrstufenanzeige 4-56

Beleuchtungskontrollleuchte 4-67

Fernlichtkontrollleuchte Fernlicht/Abblendlicht
4-72
Lichthupe
4-72

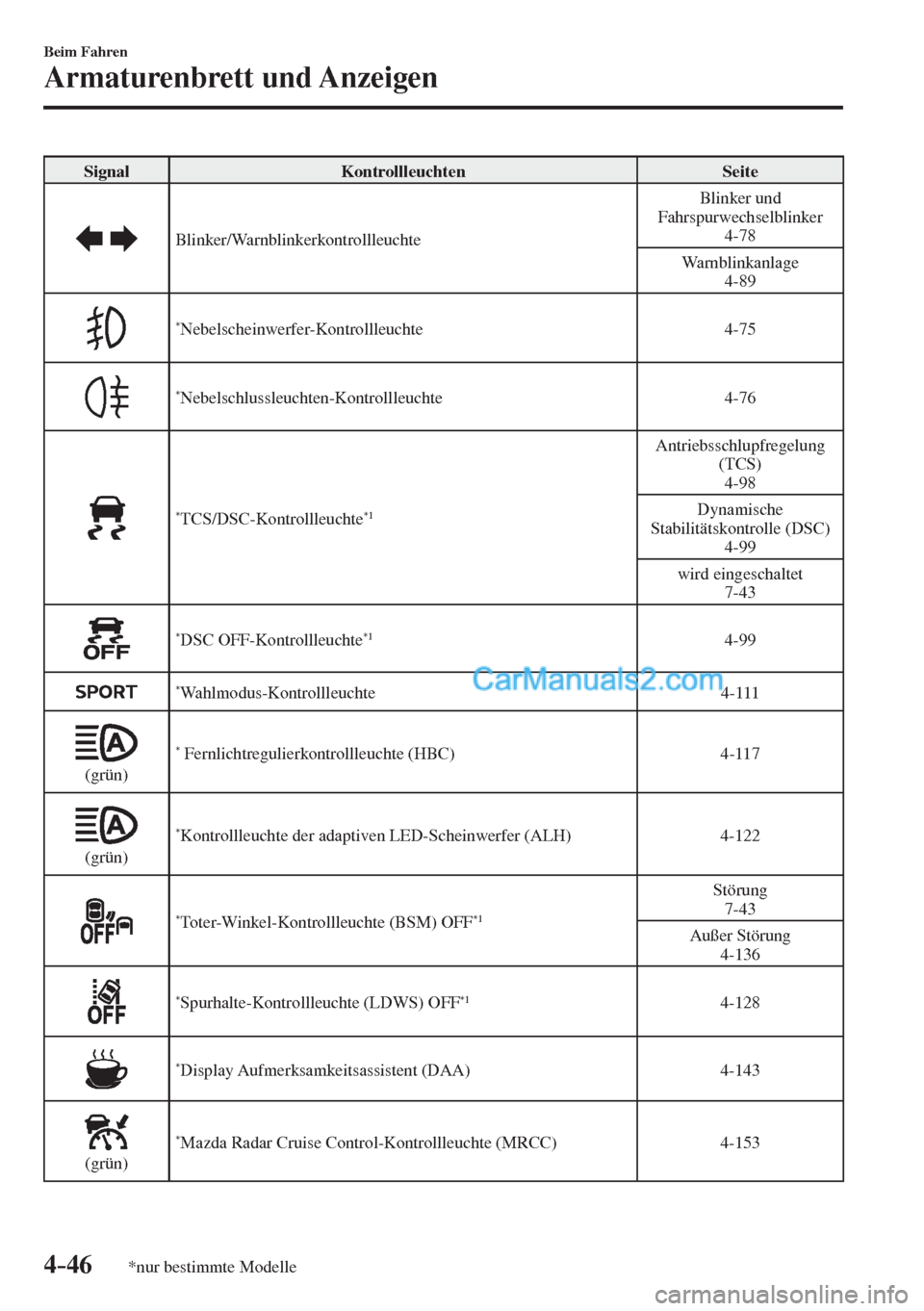

4–46
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Signal Kontrollleuchten Seite

Blinker/Warnblinkerkontrollleuchte Blinker und
Fahrspurwechselblinker
4-78
Warnblinkanlage
4-89

* Nebelscheinwerfer-Kontrollleuchte 4-75

* Nebelschlussleuchten-Kontrollleuchte 4-76

* TCS/DSC-Kontrollleuchte *1 Antriebsschlupfregelung
(TCS)
4-98
Dynamische
Stabilitätskontrolle (DSC)
4-99
wird eingeschaltet
7-43

* DSC OFF-Kontrollleuchte *1 4-99


* Wahlmodus-Kontrollleuchte 4-111


(grün) * Fernlichtregulierkontrollleuchte (HBC) 4-117


(grün) * Kontrollleuchte der adaptiven LED-Scheinwerfer (ALH) 4-122

* Toter-Winkel-Kontrollleuchte (BSM) OFF *1 Störung
7-43
Außer Störung
4-136

* Spurhalte-Kontrollleuchte (LDWS) OFF *1 4-128

* Display Aufmerksamkeitsassistent (DAA) 4-143


(grün) * Mazda Radar Cruise Control-Kontrollleuchte (MRCC) 4-153

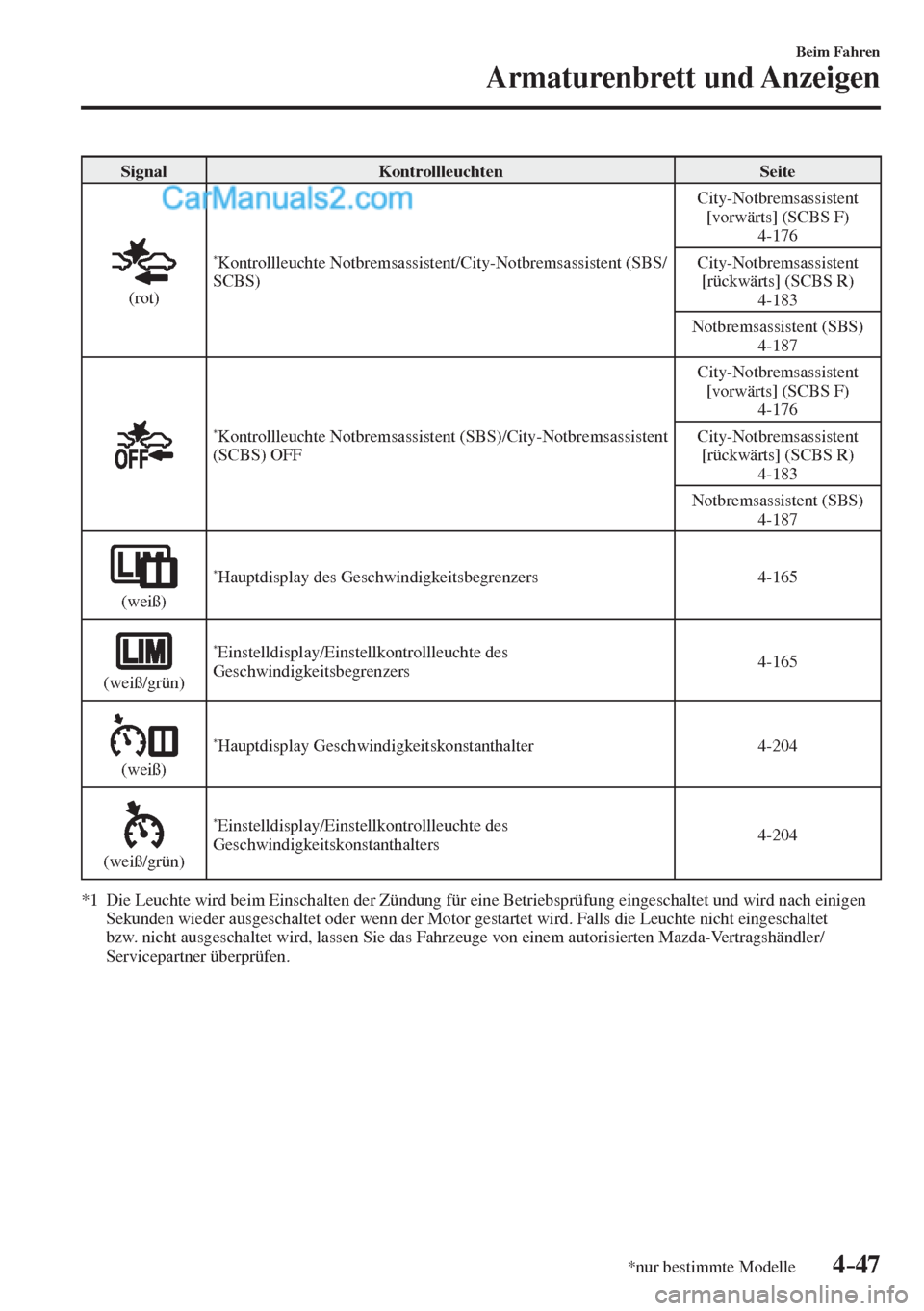

4–47
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Signal Kontrollleuchten Seite


(rot)
* Kontrollleuchte Notbremsassistent/City-Notbremsassistent (SBS/
SCBS) City-Notbremsassistent
[vorwärts] (SCBS F)
4-176
City-Notbremsassistent
[rückwärts] (SCBS R)
4-183
Notbremsassistent (SBS)
4-187


* Kontrollleuchte Notbremsassistent (SBS)/City-Notbremsassistent
(SCBS) OFF City-Notbremsassistent
[vorwärts] (SCBS F)
4-176
City-Notbremsassistent
[rückwärts] (SCBS R)
4-183
Notbremsassistent (SBS)
4-187


(weiß) * Hauptdisplay des Geschwindigkeitsbegrenzers 4-165


(weiß/grün) * Einstelldisplay/Einstellkontrollleuchte des
Geschwindigkeitsbegrenzers 4-165


(weiß) * Hauptdisplay Geschwindigkeitskonstanthalter 4-204


(weiß/grün)
* Einstelldisplay/Einstellkontrollleuchte des
Geschwindigkeitskonstanthalters 4-204
*1 Die Leuchte wird beim Einschalten der Zündung für eine Betriebsprüfung eingeschaltet und wird nach einigen
Sekunden wieder ausgeschaltet oder wenn der Motor gestartet wird. Falls die Leuchte nicht eingeschaltet
bzw. nicht ausgeschaltet wird, lassen Sie das Fahrzeuge von einem autorisierten Mazda-Vertragshändler/
Servicepartner überprüfen.
