2017 MAZDA MODEL 2 Betriebsanleitung (in German)

7–46
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung


(Blinkt)
Reifendruckwarnleuchte
* Bei einer Störung des Reifendrucküberwachungssystems blinkt die
Reifendruckwarnleuchte beim Einschalten der Zündung auf “ON” für ungefähr
1 Minute und leuchtet danach ständig. Lassen Sie in diesem Fall das Fahrzeug so
rasch wie möglich von einem Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, überprüfen.
WARNUNG
Falls die Reifendruckwarnleuchte leuchtet oder blinkt oder ein akustisches
Warnsignal ertönt, müssen Sie die Geschwindigkeit sofort vermindern und
plötzliche Lenk- oder Bremsmanöver vermeiden:
Es ist gefährlich, mit hohen Geschwindigkeiten zu fahren oder plötzlich
Lenk- und Bremsmanöver auszuführen, falls die Reifendruckwarnleuchte
leuchtet oder blinkt oder ein akustisches Warnsignal ertönt. Wegen Verlust der
Fahrzeugkontrolle besteht eine hohe Unfallgefahr.
Halten Sie an einer sicheren Stelle an und nehmen Sie eine Sichtprüfung der
Reifen vor, um zu bestimmen, ob sie weiterfahren können, um bei nächster
Gelegenheit den Reifendruck einzustellen oder ob Sie sich an einen Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner oder
eine Reifenreparaturwerkstatt wenden.

Die Reifendruckwarnleuchte (TPMS) nicht ignorieren:
Es ist gefährlich, die Reifendruckwarnleuchte (TPMS) zu ignorieren, auch
wenn Sie den Grund für das AuÀ euchten kennen. Lassen Sie eine Störung sofort
beheben, bevor eine ernsthafte Situation auftritt, in welcher die Gefahr eines
Reifenversagens oder eines Unfalls besteht.


(rot)
(wird eingeschaltet)
KEY-Warnleuchte Bei einer Störung der Verriegelungsfernbedienung leuchtet die Leuchte dauernd.
VORSICHT
Falls die KEY-Warnleuchte leuchtet oder die Motorstartknopf-Kontrollleuchte
(gelb) blinkt, kann der Motor nicht angelassen werden. Falls der Motor nicht
angelassen werden kann, versuchen Sie die Notmaßnahmen zum Anlassen des
Motors und lassen Sie das Fahrzeug so rasch wie möglich von einem Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner,
überprüfen.
Siehe “Anlassen des Motors im Notfall” auf Seite 4-12 .


Diebstahlschutz-
Kontrollleuchte Falls der Motor mit dem richtigen Schlüssel nicht angelassen werden kann und die
Diebstahlschutz-Kontrollleuchte leuchtet oder blinkt, versuchen Sie folgendes.
Kontrollieren Sie, ob sich der Schlüssel im Signalübertragungsbereich be¿ ndet.
Schalten Sie die Zündung aus und lassen Sie den Motor erneut an. Falls der Motor
nach drei oder mehr Versuchen nicht angelassen werden kann, müssen Sie sich
an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner wenden.

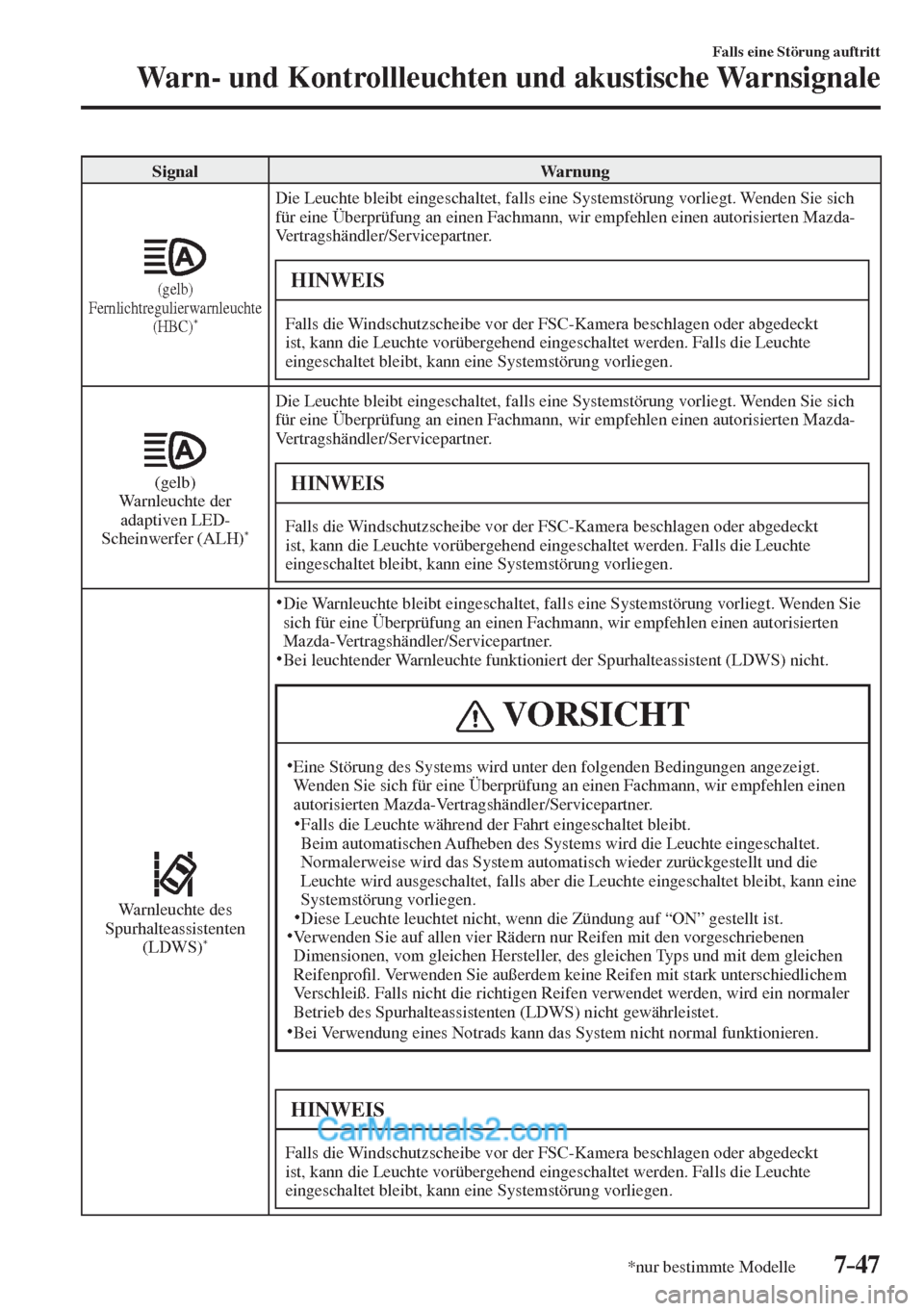

7–47
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung

(gelb)
Fernlichtregulierwarnleuchte
(HBC)
* Die Leuchte bleibt eingeschaltet, falls eine Systemstörung vorliegt. Wenden Sie sich
für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
HINWEIS
Falls die Windschutzscheibe vor der FSC-Kamera beschlagen oder abgedeckt
ist, kann die Leuchte vorübergehend eingeschaltet werden. Falls die Leuchte
eingeschaltet bleibt, kann eine Systemstörung vorliegen.


(gelb)
Warnleuchte der
adaptiven LED-
Scheinwerfer (ALH)
* Die Leuchte bleibt eingeschaltet, falls eine Systemstörung vorliegt. Wenden Sie sich
für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
HINWEIS
Falls die Windschutzscheibe vor der FSC-Kamera beschlagen oder abgedeckt
ist, kann die Leuchte vorübergehend eingeschaltet werden. Falls die Leuchte
eingeschaltet bleibt, kann eine Systemstörung vorliegen.


Warnleuchte des
Spurhalteassistenten
(LDWS)
*
Die Warnleuchte bleibt eingeschaltet, falls eine Systemstörung vorliegt. Wenden Sie
sich für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.

Bei leuchtender Warnleuchte funktioniert der Spurhalteassistent (LDWS) nicht.
VORSICHT
 Eine Störung des Systems wird unter den folgenden Bedingungen angezeigt.
Wenden Sie sich für eine Überprüfung an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.

Falls die Leuchte während der Fahrt eingeschaltet bleibt.
Beim automatischen Aufheben des Systems wird die Leuchte eingeschaltet.
Normalerweise wird das System automatisch wieder zurückgestellt und die
Leuchte wird ausgeschaltet, falls aber die Leuchte eingeschaltet bleibt, kann eine
Systemstörung vorliegen.

Diese Leuchte leuchtet nicht, wenn die Zündung auf “ON” gestellt ist.
Verwenden Sie auf allen vier Rädern nur Reifen mit den vorgeschriebenen
Dimensionen, vom gleichen Hersteller, des gleichen Typs und mit dem gleichen
Reifenpro¿ l. Verwenden Sie außerdem keine Reifen mit stark unterschiedlichem
Verschleiß. Falls nicht die richtigen Reifen verwendet werden, wird ein normaler
Betrieb des Spurhalteassistenten (LDWS) nicht gewährleistet.

Bei Verwendung eines Notrads kann das System nicht normal funktionieren.
HINWEIS
Falls die Windschutzscheibe vor der FSC-Kamera beschlagen oder abgedeckt
ist, kann die Leuchte vorübergehend eingeschaltet werden. Falls die Leuchte
eingeschaltet bleibt, kann eine Systemstörung vorliegen.

7–48
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung


Toter-Winkel-
Kontrollleuchte (BSM)
OFF
* Eine Störung des Systems wird unter den folgenden Bedingungen angezeigt.
Wenden Sie sich für eine Überprüfung an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Diese Leuchte wird nicht eingeschaltet, wenn die Zündung auf “ON” gestellt ist.
Die Beleuchtung bleibt auch bei Betätigung des Toter-Winkel-Assistenten (BSM)
eingeschaltet.

Während der Fahrt wird die Leuchte eingeschaltet.
HINWEIS
Beim Fahren auf einer verkehrsarmen Straße, wenn der Radarsensor nur wenige
Fahrzeuge erfasst, kann das System auf Pause geschaltet werden (Toter-Winkel-
Kontrollleuchte (BSM) OFF leuchtet im Armaturenbrett). Dies bedeutet jedoch
nicht, dass eine Störung aufgetreten ist.


(gelb)
Mazda Radar
Cruise Control-
Systemwarnleuchte
(MRCC)
* Die Warnleuchte wird bei einer Systemstörung bei eingeschaltetem Mazda Radar
Cruise Control-System (MRCC) eingeschaltet. Wenden Sie sich für eine Überprüfung
an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner.

LED-
Scheinwerferwarnleuchte * Diese Leuchte leuchtet bei einer Störung des LED-Scheinwerfers. Wenden Sie
sich gegebenenfalls an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.

Abhilfe
Führen Sie die entsprechende Abhilfemaßnahme aus und kontrollieren Sie, ob die
Warnleuchte erloschen ist.

Signal Warnung Abhilfemaßnahme

Kraftstoffstandwarnleuchte
Die Leuchte leuchtet, wenn der restliche
Kraftstoffvorrat noch etwa 9,0 Liter
beträgt.
HINWEIS
Der Zeitpunkt kann etwas verschieden
sein, weil sich der Kraftstoff beim
Fahren im Tank bewegt. Tanken Sie.

7–49
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Signal Warnung Abhilfemaßnahme

Sicherheitsgurtwarnleuchte
(Vordersitz)
Die Sicherheitsgurtwarnleuchte leuchtet,
falls der Fahrer- bzw. Beifahrersitz bei
nicht angelegtem Sicherheitsgurt besetzt
ist und die Zündung in die Position “ON”
gestellt ist.
Falls der Fahrer- bzw. der
Beifahrersicherheitsgurt (nur bei
besetztem Beifahrersitz) nicht angelegt
ist, leuchtet die Warnleuchte, wenn
die Fahrzeuggeschwindigkeit mehr
als ungefähr 20 km/h beträgt. Nach
kurzer Zeit hört die Warnleuchte auf zu
blinken und leuchtet ständig. Falls der
Sicherheitsgurt nicht angelegt wird, blinkt
die Warnleuchte erneut für eine gewisse
Zeit.
HINWEIS
Falls der Fahrer- bzw. der
Beifahrersicherheitsgurt nach
dem Einschalten der Warnleuchte
nicht angelegt wird und die
Fahrzeuggeschwindigkeit mehr als
20 km/h beträgt, blinkt die
Warnleuchte erneut.

Durch schwere Gegenstände
auf dem Beifahrersitz kann die
Sicherheitsgurtwarnung je nach
Gewicht des Gegenstands ausgelöst
werden.

Damit der Beifahrer-
Sitzbelegungssensor richtig
funktionieren kann, darf auf dem
Beifahrersitz kein Sitzkissen
verwendet werden. Ein zusätzliches
Sitzkissen kann die Funktion des
Sensors beeinÀ ussen.

Falls ein kleines Kind auf dem
Beifahrersitz Platz nimmt, ist es
möglich, dass die Warnleuchte nicht
anspricht. Legen Sie die Sicherheitsgurte an.

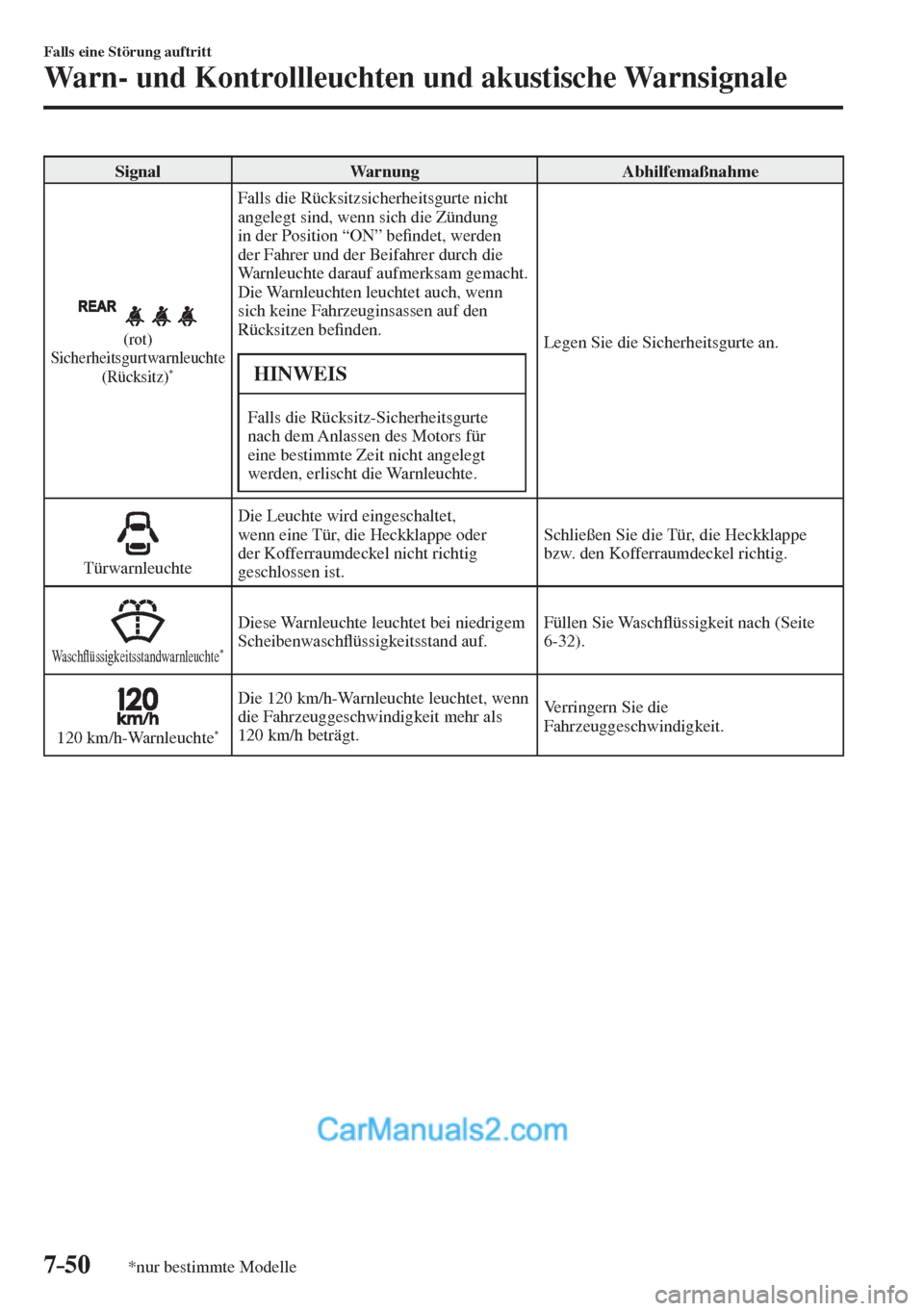

7–50
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung Abhilfemaßnahme

(rot)
Sicherheitsgurtwarnleuchte
(Rücksitz)
* Falls die Rücksitzsicherheitsgurte nicht
angelegt sind, wenn sich die Zündung
in der Position “ON” be¿ ndet, werden
der Fahrer und der Beifahrer durch die
Warnleuchte darauf aufmerksam gemacht.
Die Warnleuchten leuchtet auch, wenn
sich keine Fahrzeuginsassen auf den
Rücksitzen be¿ nden. HINWEIS
Falls die Rücksitz-Sicherheitsgurte
nach dem Anlassen des Motors für
eine bestimmte Zeit nicht angelegt
werden, erlischt die Warnleuchte. Legen Sie die Sicherheitsgurte an.


Türwarnleuchte Die Leuchte wird eingeschaltet,
wenn eine Tür, die Heckklappe oder
der Kofferraumdeckel nicht richtig
geschlossen ist. Schließen Sie die Tür, die Heckklappe
bzw. den Kofferraumdeckel richtig.

W a s c hÀ üssigkeitsstandwarnleuchte * Diese Warnleuchte leuchtet bei niedrigem
ScheibenwaschÀ üssigkeitsstand auf. Füllen Sie WaschÀ üssigkeit nach (Seite
6-32 ).


120 km/h-Warnleuchte * Die 120 km/h-Warnleuchte leuchtet, wenn
die Fahrzeuggeschwindigkeit mehr als
120 km/h beträgt. Verringern Sie die
Fahrzeuggeschwindigkeit.

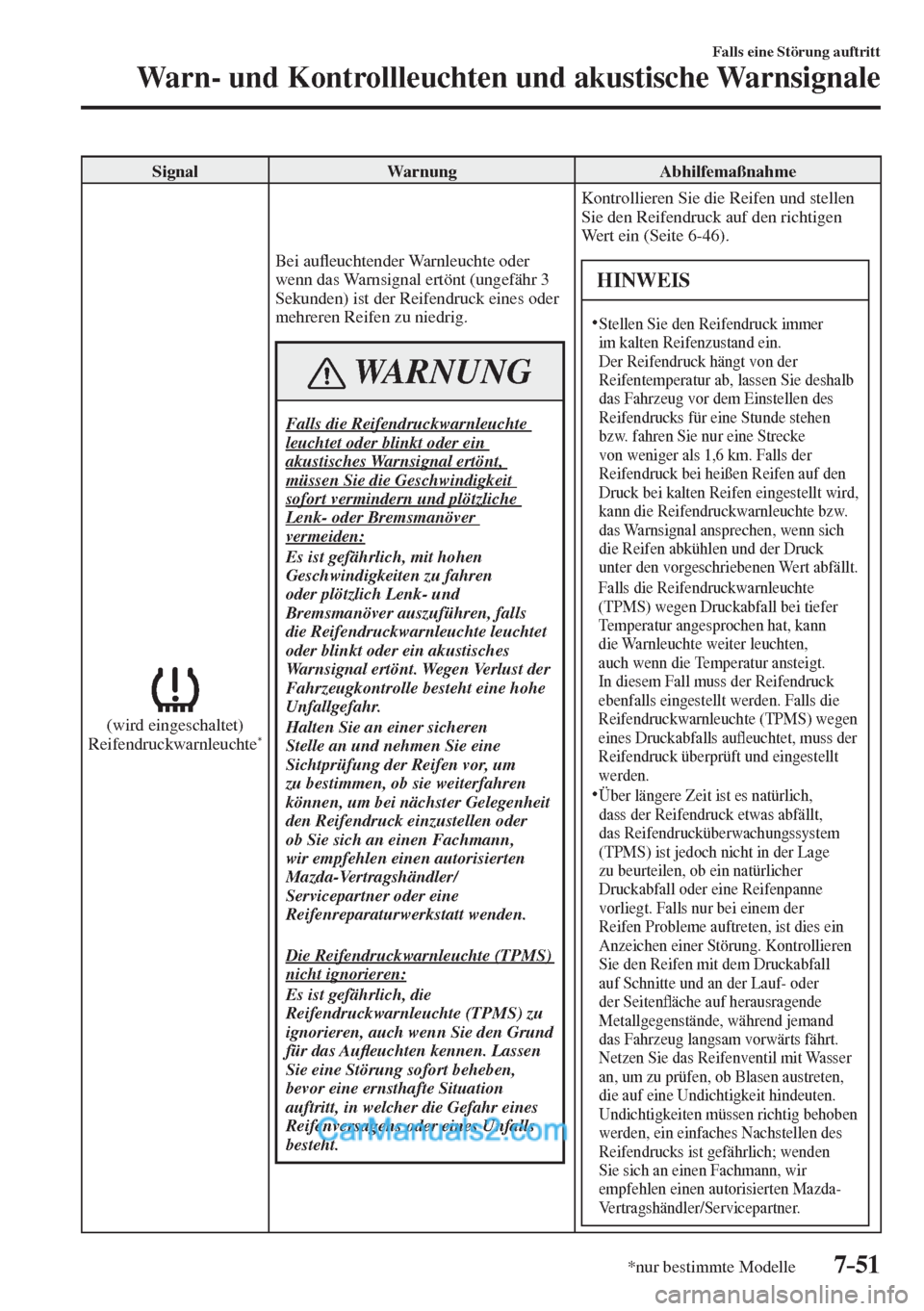

7–51
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung Abhilfemaßnahme


(wird eingeschaltet)
Reifendruckwarnleuchte
* Bei auÀ euchtender Warnleuchte oder
wenn das Warnsignal ertönt (ungefähr 3
Sekunden) ist der Reifendruck eines oder
mehreren Reifen zu niedrig.
WARNUNG
Falls die Reifendruckwarnleuchte
leuchtet oder blinkt oder ein
akustisches Warnsignal ertönt,
müssen Sie die Geschwindigkeit
sofort vermindern und plötzliche
Lenk- oder Bremsmanöver
vermeiden:
Es ist gefährlich, mit hohen
Geschwindigkeiten zu fahren
oder plötzlich Lenk- und
Bremsmanöver auszuführen, falls
die Reifendruckwarnleuchte leuchtet
oder blinkt oder ein akustisches
Warnsignal ertönt. Wegen Verlust der
Fahrzeugkontrolle besteht eine hohe
Unfallgefahr.
Halten Sie an einer sicheren
Stelle an und nehmen Sie eine
Sichtprüfung der Reifen vor, um
zu bestimmen, ob sie weiterfahren
können, um bei nächster Gelegenheit
den Reifendruck einzustellen oder
ob Sie sich an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner oder eine
Reifenreparaturwerkstatt wenden.

Die Reifendruckwarnleuchte (TPMS)
nicht ignorieren:
Es ist gefährlich, die
Reifendruckwarnleuchte (TPMS) zu
ignorieren, auch wenn Sie den Grund
für das AuÀ euchten kennen. Lassen
Sie eine Störung sofort beheben,
bevor eine ernsthafte Situation
auftritt, in welcher die Gefahr eines
Reifenversagens oder eines Unfalls
besteht. Kontrollieren Sie die Reifen und stellen
Sie den Reifendruck auf den richtigen
Wert ein (Seite 6-46 ).
HINWEIS
 Stellen Sie den Reifendruck immer
im kalten Reifenzustand ein.
Der Reifendruck hängt von der
Reifentemperatur ab, lassen Sie deshalb
das Fahrzeug vor dem Einstellen des
Reifendrucks für eine Stunde stehen
bzw. fahren Sie nur eine Strecke
von weniger als 1,6 km. Falls der
Reifendruck bei heißen Reifen auf den
Druck bei kalten Reifen eingestellt wird,
kann die Reifendruckwarnleuchte bzw.
das Warnsignal ansprechen, wenn sich
die Reifen abkühlen und der Druck
unter den vorgeschriebenen Wert abfällt.
Falls die Reifendruckwarnleuchte
(TPMS) wegen Druckabfall bei tiefer
Temperatur angesprochen hat, kann
die Warnleuchte weiter leuchten,
auch wenn die Temperatur ansteigt.
In diesem Fall muss der Reifendruck
ebenfalls eingestellt werden. Falls die
Reifendruckwarnleuchte (TPMS) wegen
eines Druckabfalls auÀ euchtet, muss der
Reifendruck überprüft und eingestellt
werden.
 Über längere Zeit ist es natürlich,
dass der Reifendruck etwas abfällt,
das Reifendrucküberwachungssystem
(TPMS) ist jedoch nicht in der Lage
zu beurteilen, ob ein natürlicher
Druckabfall oder eine Reifenpanne
vorliegt. Falls nur bei einem der
Reifen Probleme auftreten, ist dies ein
Anzeichen einer Störung. Kontrollieren
Sie den Reifen mit dem Druckabfall
auf Schnitte und an der Lauf- oder
der SeitenÀ äche auf herausragende
Metallgegenstände, während jemand
das Fahrzeug langsam vorwärts fährt.
Netzen Sie das Reifenventil mit Wasser
an, um zu prüfen, ob Blasen austreten,
die auf eine Undichtigkeit hindeuten.
Undichtigkeiten müssen richtig behoben
werden, ein einfaches Nachstellen des
Reifendrucks ist gefährlich; wenden
Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.

7–52
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung Abhilfemaßnahme


(gelb)
Warnleuchte
Notbremsassistent
(SBS)/City-
Notbremsassistent
(SCBS)
* Die Leuchte leuchtet, wenn die
Windschutzscheibe oder der Radarsensor
verschmutzt sind oder wenn eine
Systemstörung vorhanden ist.
Fahrzeuge mit Audiogerät Typ B
Kontrollieren Sie die Ursache der
auÀ euchtenden Warnleuchte auf der
mittleren Anzeige (Seite 7-39 ).
Falls die Ursache der auÀ euchtenden
Warnleuchte eine verschmutzte
Windschutzscheibe ist, muss die
Windschutzscheibe gereinigt werden.
Falls die Warnleuchte wegen einem
verschmutzten Radarsensor auÀ euchtet,
muss das Emblem gereinigt werden.
Wenden Sie sich für andere Ursachen an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Fahrzeuge mit Audiogerät Typ A
Falls die Ursache der auÀ euchtenden
Warnleuchte eine verschmutzte
Windschutzscheibe ist, muss die
Windschutzscheibe gereinigt werden.
Wenden Sie sich für andere Ursachen an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.


KEY-Warnleuchte
Führen Sie die entsprechende Abhilfemaßnahme aus und kontrollieren Sie, ob die
Warnleuchte erloschen ist.

Signal Ursache Abhilfemaßnahme


(rot)
(Blinkt) Die Batterie der LogIn-Fernbedienung ist
erschöpft. Ersetzen der Schlüsselbatterie (Seite
6-43 ).
Die LogIn-Fernbedienung be¿ ndet sich
außerhalb des Betriebsbereichs.
Bringen Sie die LogIn-Fernbedienung in
den Betriebsbereich (Seite 3-8 ). Die LogIn-Fernbedienung be¿ ndet sich im
Fahrgastraum an einer Stelle, an welcher
sie nicht erfasst werden kann.
Eine andere Fernbedienung eines anderen
Herstellers be¿ ndet im Betriebsbereich
der LogIn-Fernbedienung. Entfernen Sie eine andere Fernbedienung
eines anderen Herstellers aus dem
Betriebsbereich der LogIn-Fernbedienung.
Die LogIn-Fernbedienung wird bei
eingeschalteter Zündung aus dem
Fahrzeug genommen und danach werden
alle Türen geschlossen. Bringen Sie die LogIn-Fernbedienung
wieder in den Fahrgastraum zurück.

7–53
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle

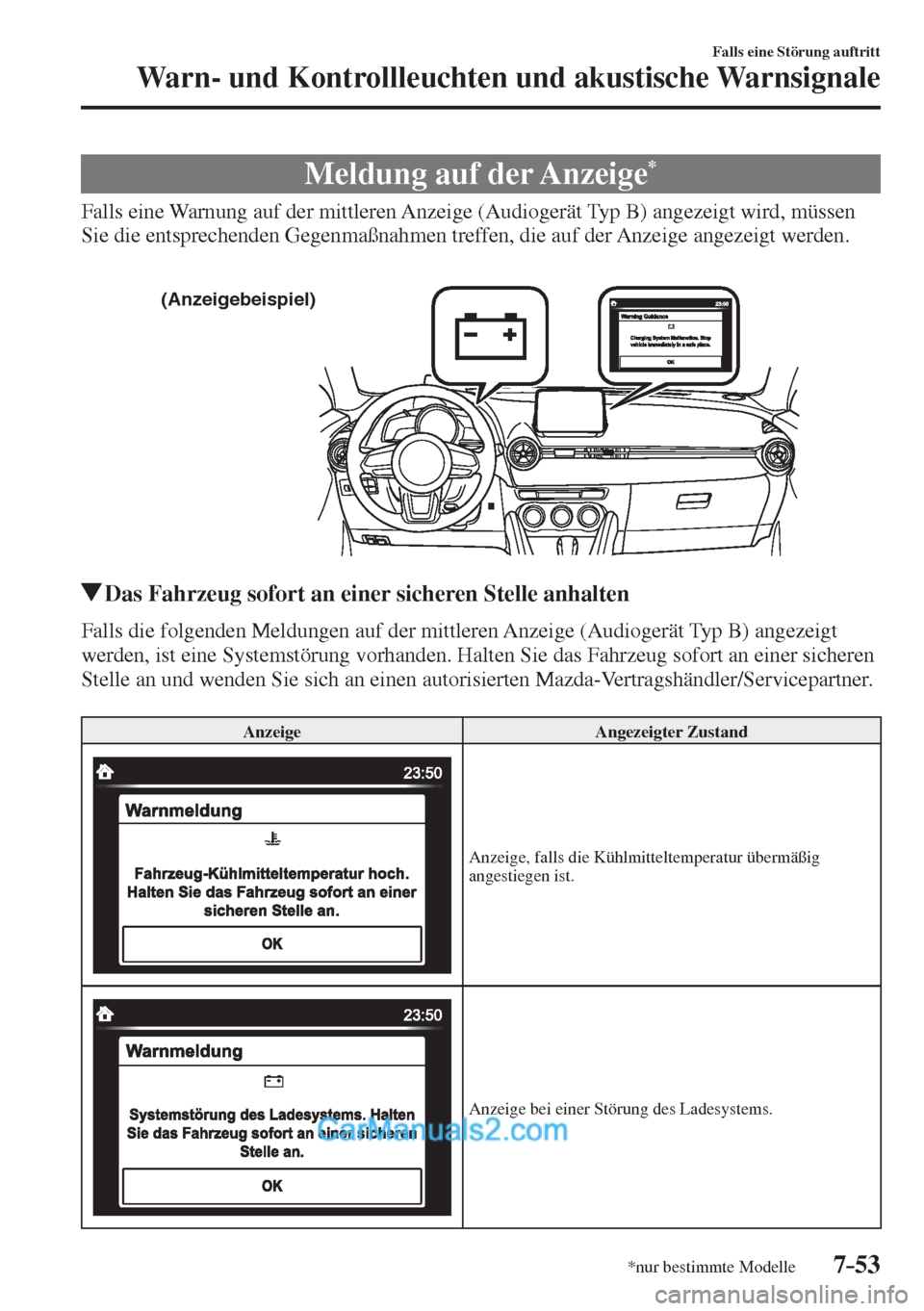

Meldung auf der Anzeige *
Falls eine Warnung auf der mittleren Anzeige (Audiogerät Typ B) angezeigt wird, müssen
Sie die entsprechenden Gegenmaßnahmen treffen, die auf der Anzeige angezeigt werden.


(Anzeigebeispiel)

Das Fahrzeug sofort an einer sicheren Stelle anhalten
Falls die folgenden Meldungen auf der mittleren Anzeige (Audiogerät Typ B) angezeigt
werden, ist eine Systemstörung vorhanden. Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und wenden Sie sich an einen autorisierten Mazda-Vertragshändler/Servicepartner.

Anzeige Angezeigter Zustand

Anzeige, falls die Kühlmitteltemperatur übermäßig
angestiegen ist.

Anzeige bei einer Störung des Ladesystems.
